拆了两台石头S5扫地机,查找充电异常原因
鹅!发生错误13 充电异常,请清理充电区域!...请清理充电区域!...清理充电区域!(蜡米小新音色)
劳驾,若有T6、T7、T8用户也出现充电异常的,评论区给我留个言吧。
前言
两台充电异常的石头S5扫地机分别为:LZ家石头S50,于2019年春节前购买,服役三年半,每隔3~4天扫一次地,先扫然后纯拖地一遍。单次清扫面积50平米,累计清扫面积30K平米,累计时长490小时。
另一台是LZ姑妈家的石头S51,2018年双11下单,每天定时扫地一回(不拖地),单次清扫面积58平米,累计面积65K平米,累计时长912小时。
以上能看出,两台扫地机使用强度大约相差一倍,且都频繁出现充电异常提醒。姑妈家S51激光雷达坏过(在使用几个月后)换新了一台。
故障原因
两台机器分别于今年3月和5月拆装,拆前从网上查到最多的说法是主板进水,但LZ认为不对,LZ家S50一直是扫地、拖地分开执行,拖地时边刷、主刷都已卸下,无任何进水可能;而LZ姑妈家的S51压根没用过拖地功能,只扫地。三月底我拆装完自家S50后,便不再报“充电异常”,一直到8月才再次出现异常提醒(这期间我没擦拭过充电触点,也没清理过传感器),因为拆装有“疗效”,才有了5月帮姑妈家拆S51的活计。
怀疑对象从充电桩到主板,再到主机充电触点,最后个人认为故障原因在电池,至于为何拆装拔插过电池后故障情况得到缓解,LZ也不明白。
ps:每次报充电异常时,扫地机从充电桩退出来后,位于边刷一侧的扫地机底部触点(负极)都会明显发热。
若有专业大佬看到此处,欢迎在评论区指点分析充电故障原因。
拆解过程记录
▲▲ 任劳任怨的清洁工——小石头S50
▲▲ LZ首先考虑是充电桩导致了“充电异常”故障,所以先拆它。
▲▲ 底部最长最粗的脚垫两侧,揭开一角各有一颗螺丝,加上另外两颗明装螺丝,共4颗。
▲▲ 打开充电桩底盖,可以看到充电触点以及弹片都嘎嘎新,无腐蚀生锈情况。(记得清理夹杂的毛絮灰尘)
▲▲ 卸下充电桩深处的两颗螺丝,就能取出电路板。
▲▲ 上图是“正面”,四颗红外灯珠,引导扫地机回充。
▲▲ 拆解扫地机本体,倒放扫地机前记得要垫高“激光雷达”,用两本词典或四本厚书就行。
▲▲ 倒置扫地机本体
▲▲ 拧下七颗大螺丝
▲▲ 取下底盖
▲▲ 上图可以看到电池、边刷电机、两只行进轮、主刷电机仓等(LZ自己取的名儿)
▲▲ 第一步断电,先提起电池一侧,再用右手捏住插头卡扣,向上拔出。(由于卡扣靠近电池一侧,所以建议先提起电池)
▲▲ 14.4伏,74.88Wh,5200mAh
▲▲ 卸下边刷电机,由三颗螺丝固定
▲▲ 电机由两枚触点供电
▲▲ 拆下行进轮
▲▲ 每只行进轮由三颗螺丝固定,“金手指”电路板插接供电。
▲▲ 主刷电机仓,由四颗螺丝固定,金手指电路板供电。
▲▲ 正面
▲▲ 以上模块化部件拆除后,现在开始拧下固定扫地机顶盖的17颗螺丝,如上图。
▲▲ 接下来拆卸“前碰撞板”,七颗小螺丝。
▲▲ 翻转扫地机,正面摆放,先拆按键一侧的“小半月板”
▲▲ 竖直摆放
▲▲ 各位看官,都会用大姆指跟食指比心吧?手向下比个心,放在“小半月板”与扫地机中框间的凹糟处,大姆指肚朝红色箭头方向推,食指指肚往蓝色箭头方向回抠。如上图所示,换四个位置进行推挤,会听到卡扣脱开的声音。
▲▲ 取下“小半月板”
▲▲ 反面,能看到小半月板由七枚卡扣固定,初次拆解会非常紧。
▲▲ 轮到“大半月板”了,如上图,分别拧下左右转轴固定片上的三颗螺丝。
▲▲ 取出大半月板

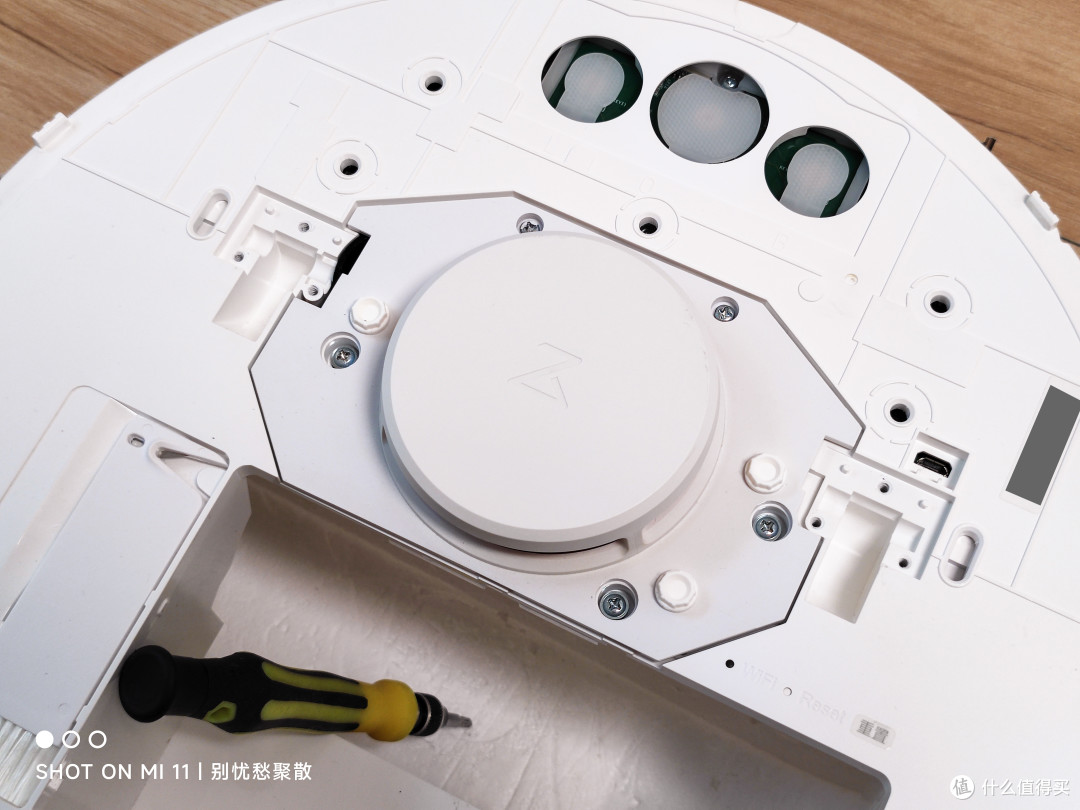

▲▲ 接下来拆激光雷达,外层保护罩有五颗螺丝(两种规格),上方两颗用于固定,另三颗用于限位。
▲▲ 揭开保护罩,内部激光雷达由四颗螺丝固定。
▲▲ 这配色,太小米了吧。
▲▲ 雷达也是由金手指电路板供电,只不过这次是母口。
▲▲ 我滴个天!终于能取下整个上盖了。
▲▲ 能看到风机和主板
▲▲ 换个方向,会发现主板有两层,三枚按键位于上层小板上。
▲▲ 吸尘风机就不碰了,充电异常应该跟它无关。
▲▲ 拧两颗螺丝,取下小板,能看到电容啥啥的地方有封胶。(这个是叫封胶吧?)
▲▲ 拍照记录主板上插头的位置。
▲▲ 六颗螺丝,取出主板。
▲▲ 主板正反面90%面积都有封胶。
▲▲ 主板下方垫有一片塑料+一块薄钢片?

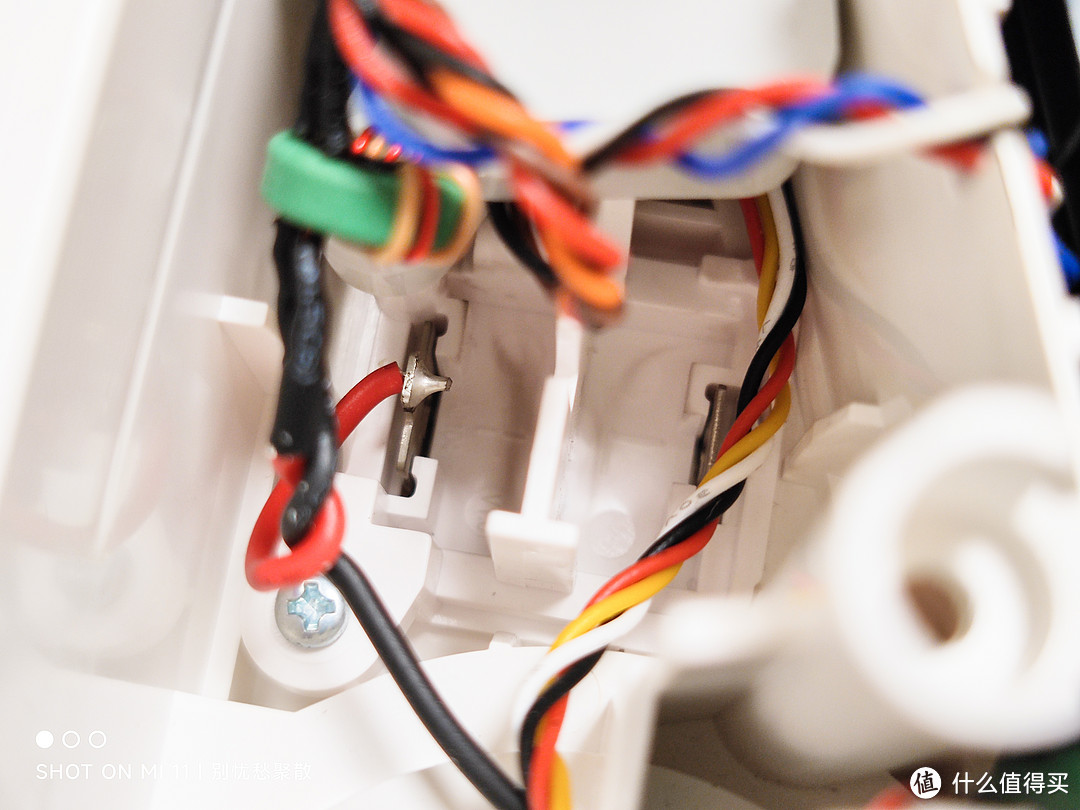

▲▲ 取出后就看到LZ想找的东西了——“充电触点”
▲▲ 先看边刷一侧的触点(负极),嘎嘎新,无进水腐蚀痕迹。
▲▲ 另一侧触点(正极),同样嘎嘎新,连灰尘都没有。
▲▲ 以上,石头S50本体拆解全部(传感器啥的就不拆了)
注意事项
发生充电异常后,不要用砂纸、钢丝球等擦拭充电触点。
如果手头螺丝刀不够就先别拆,避免刮花螺丝。(至少需要两三种尺寸的十字螺丝刀)
拆解过程中,每拆一个部件,就将固定用的螺丝放在该部件旁。
推荐用湿纸巾清理内部灰尘。
- 拔电池插头前先将电池从一侧取出,才好捏住插头卡扣拔出。
回装顶盖时,注意风机旁边的出风口位置有一块海绵滤网,谨防挤压变形或意外脱落。
回装底部模块化部件时,先将17颗螺丝拧好再安装轮子、主刷电机仓、边刷电机、电池这些东西,不然会多出 5颗螺丝。
主板插头不要使蛮力拔,用两个大姆指指甲同时交错向前推出即可。(别扯线)
用照片记录螺丝、插头位置。(重点对照上文那张17颗螺丝的箭头标识图)
▲▲ 经过拆装拔插过电池后,机器人开机会出现刷不出地图的情况,不要方!将扫地机从充电桩上拿下来,戳一下重置开关,重连一次扫地机WIFI,地图就能恢复(重置键不会使你家地图消失)
ps:不要放在充电桩上重置扫地机,没有疗效。
▲▲ 重置键,在尘盒右上方位置,戳一下,WIFI灯就会闪,然后米家APP中扫地机会离线,点击重新连接,按提示长按“回充键”+“区域清扫键”,设置好WIFI。
总结
推荐朋友买的石头T6、T7也用了两年左右,没出现充电异常情况,这难道是S5系列“独占BUG”?
后续买的官方主刷质量不如原装,刷毛很快就卷了(又用回原装),买的滤芯没问题。
- 目前S50服役未满四年,计划用满5年再换新石头。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
