POWER-Z KM003C PD3.1测试仪上位机记录及数据保存教程

前言

此前，充电头网就详细介绍过POWER-Z KM002C测试仪搭配上位机记录充电数据的详细解析，而新款的 ChargerLAB POWER-Z KM003C PD3.1测试仪依旧大同小异，除了可以自身独立记录数据外，仍可以搭配上位机记录数据。

KM003C 测试仪上位机记录

在电脑端下载好上位机APP后，POWER-Z KM003C 测试仪通过自带的 HID USB-C端口通过USB-C线材与电脑连接，打开APP后会看到与上图的相同的界面；同时可以看到左侧 KM003C的选项框显示为绿色，代表正确读取到测试仪。

左侧深黑色区域显示连接到电脑的测试仪数量，右侧浅灰色区域显示每款测试仪检测的具体数据变化情况。

双击绿色的选项框后，选项框变为紫色，并且右侧区域显示进入到具体的监测画面，在这里可以清晰的了解到设备充电时的数据变化情况。

将 POWER-Z KM003C PD3.1测试仪连接到充电的设备当中后，显示界面如上图所示；在上位机APP中可以实时的监测数据变化情况，电压、电流、功率的具体数值。

同时可实时监测到数据变化的曲线等信息，如 POWER-Z KM003C PD3.1测试仪连接到电脑的上位机，并监测苹果140W氮化镓充电器对 MacBook Pro 16 M1 Max 2021笔记本进行充电的画面，此时的充电电压约为27.91V，功率约为132.89W。

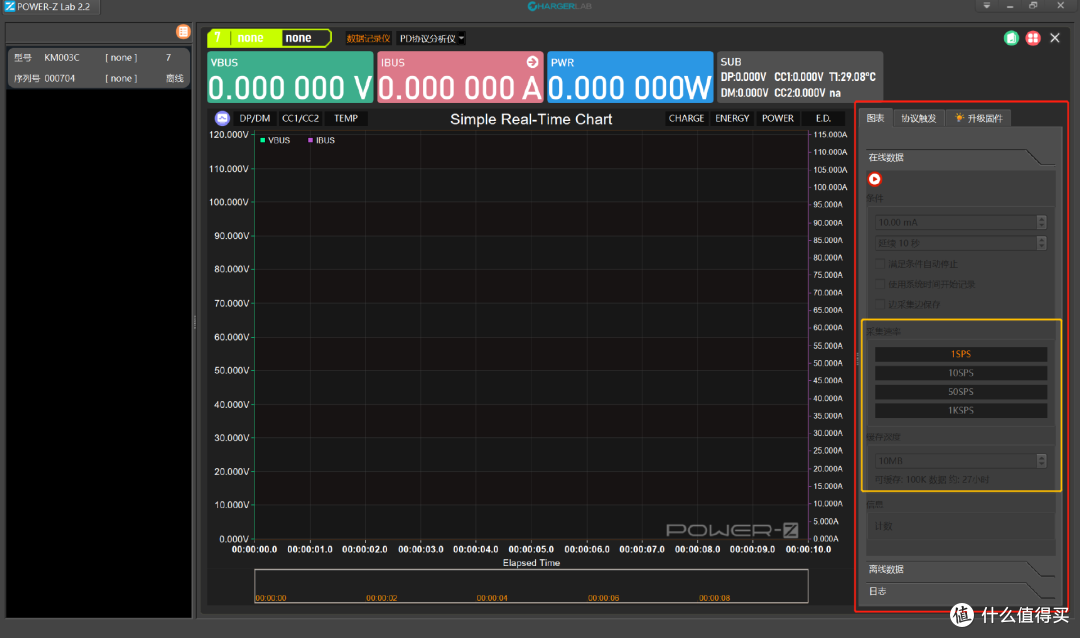

在上位机的操作界面中，功能区可以设置调节更多参数信息，在红框中，点击黄色框中的标识后上位机开始记录充电数据。

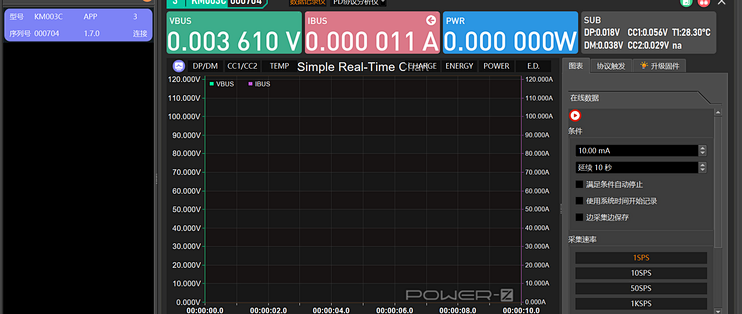

在这一界面的黄框中可以设置电流的最低值，即当充电时的电流达到设定的最低值后便停止记录；此外，下方还可以设置当电流达到设定的最低值并持续一定的设定时间，满足条件才会触发自动停止与边采集边保存等操作，可避免如户外电源这类大容量设备在充电/放电耗时过长，测试人员无法实时监控，导致数据冗长且无用。

采集速率：这里可以设置上位机1秒采集数据的数量，拥有1次/s、10次/s、50次/s 和1千次/s 四个档位可选。

缓存深度：可以设置上位机的存储空间大小，更多的存储容量大小意味着可以存储更多的测试数据，在设置不同的存储深度的情况下能记录的数据量也是不同的。缓存深度决定了可缓存数据的大小和时长，采集速率决定了时长。

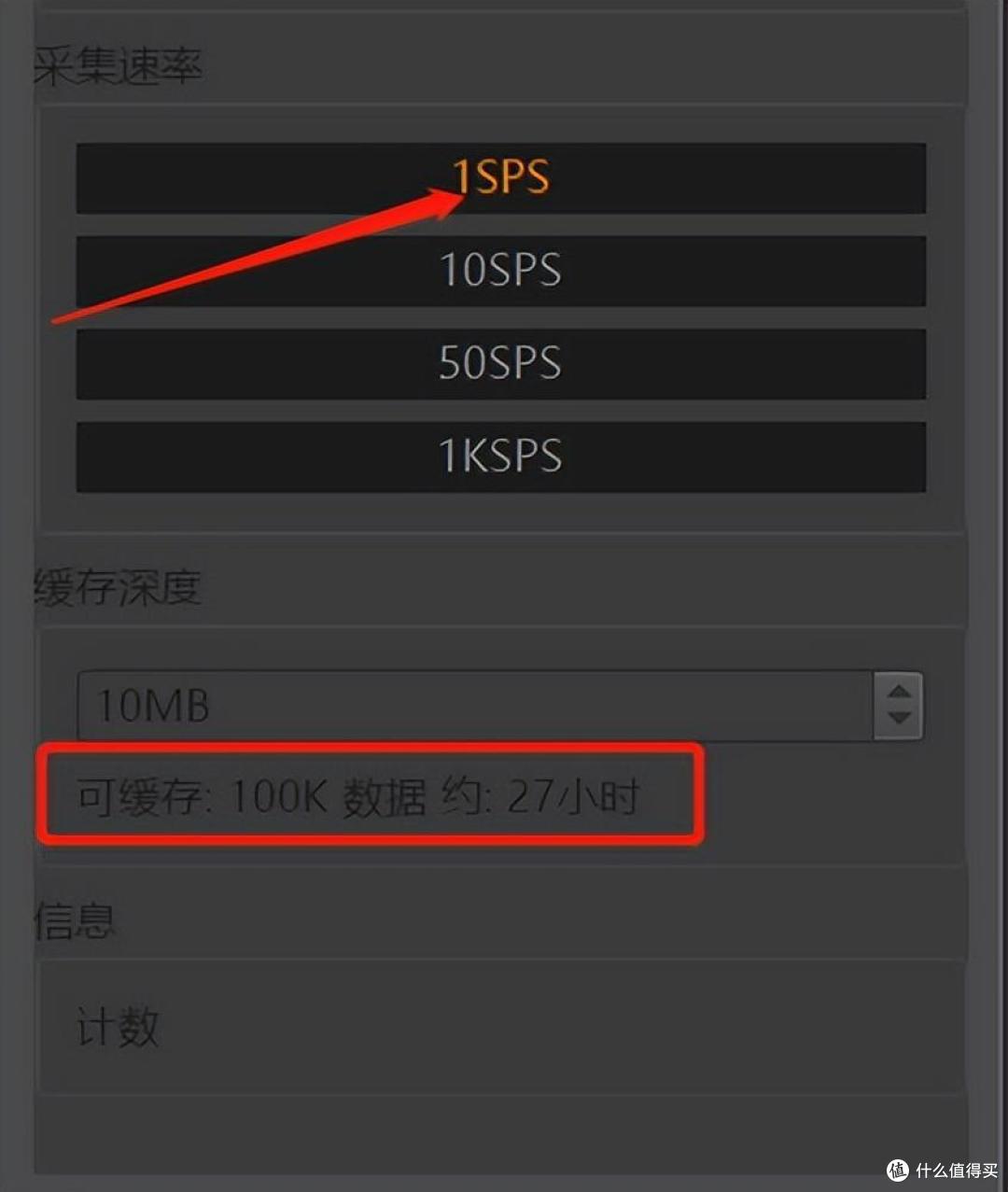

例如，将采集速率选择1次/s，可缓存的数量为10万条数据，可以记录约27个小时的时间。

将采集速率选择为10次/s，虽然每秒测试的数据量增加，记录的时间缩短为2个小时，但是可缓存的数据量依旧是10万条。

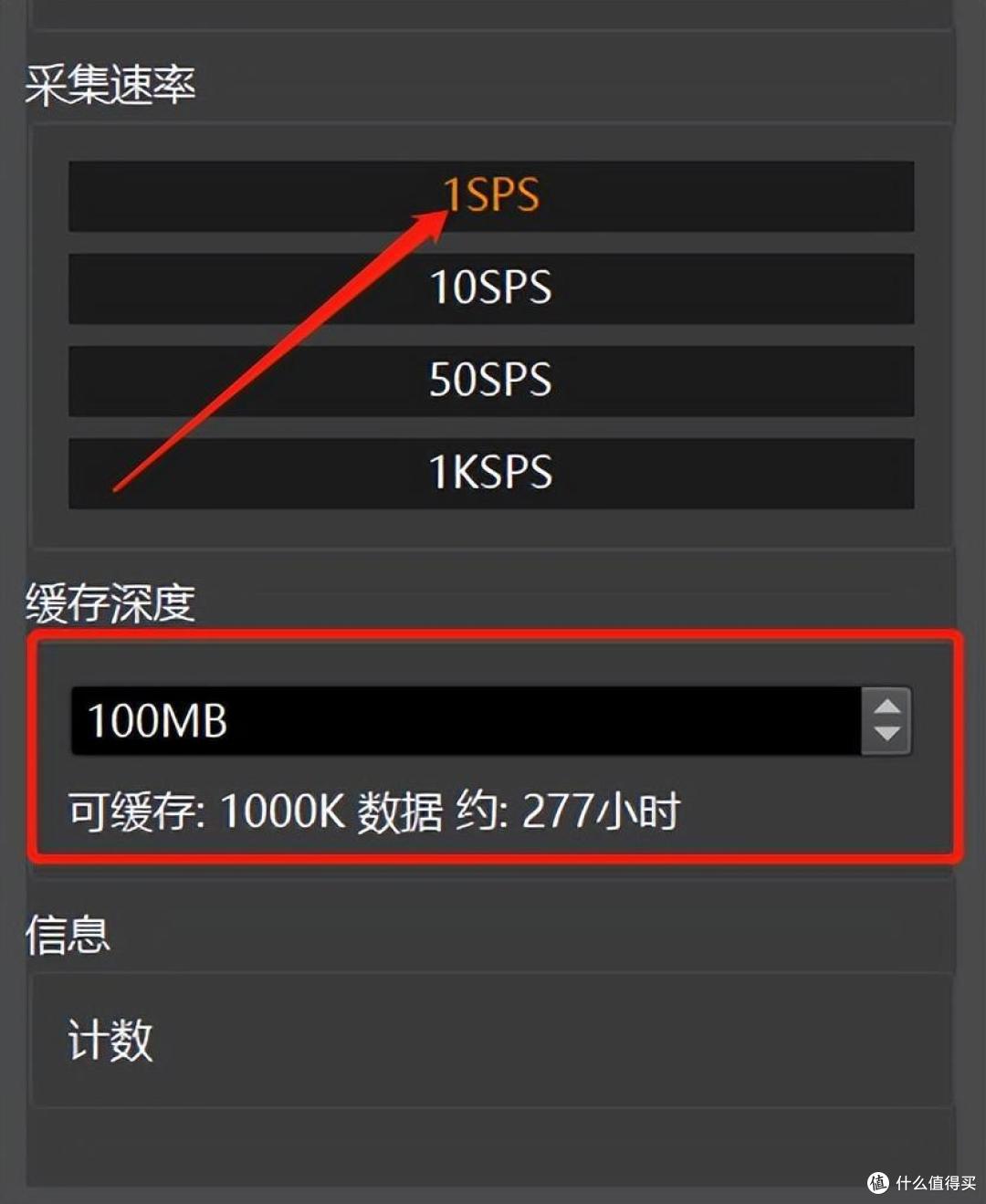

维持 1次/s 的采集速率不变，将缓存深度调整为100MB，这时可缓存的数据量增加为100万条，可以记录约2777小时的测试时间。

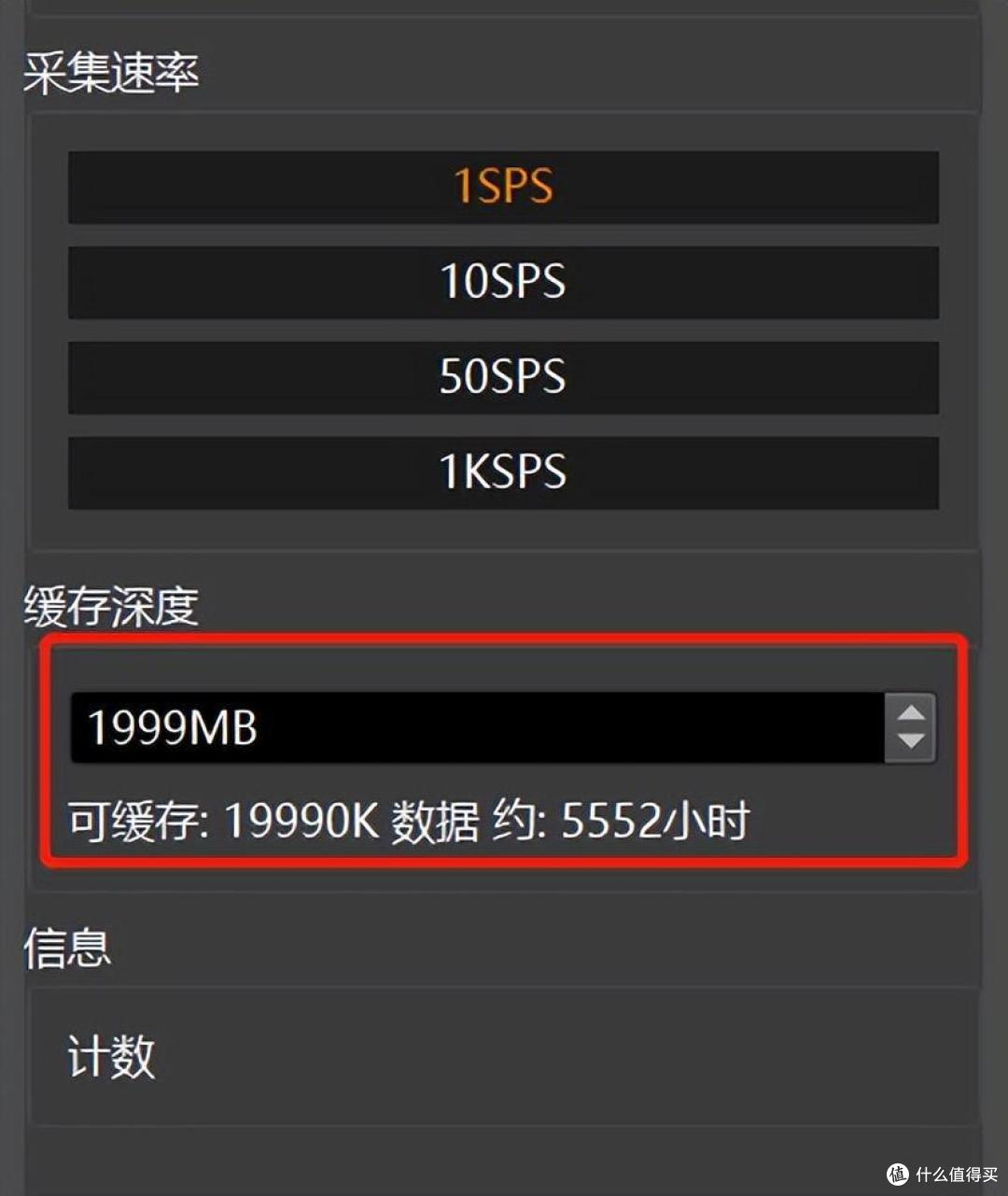

目前上位机的缓存深度最大可达1999MB，可缓存1999万条数据，可以记录5552个小时的时长。

点击红框中的“POWER”选项，此时在中间曲线的位置增加了功率的显示。

同样的位置点击“ENERGY”，在右侧还可以看到设备所充入的能量值。

并且可以调出测试仪的温度信息等等。

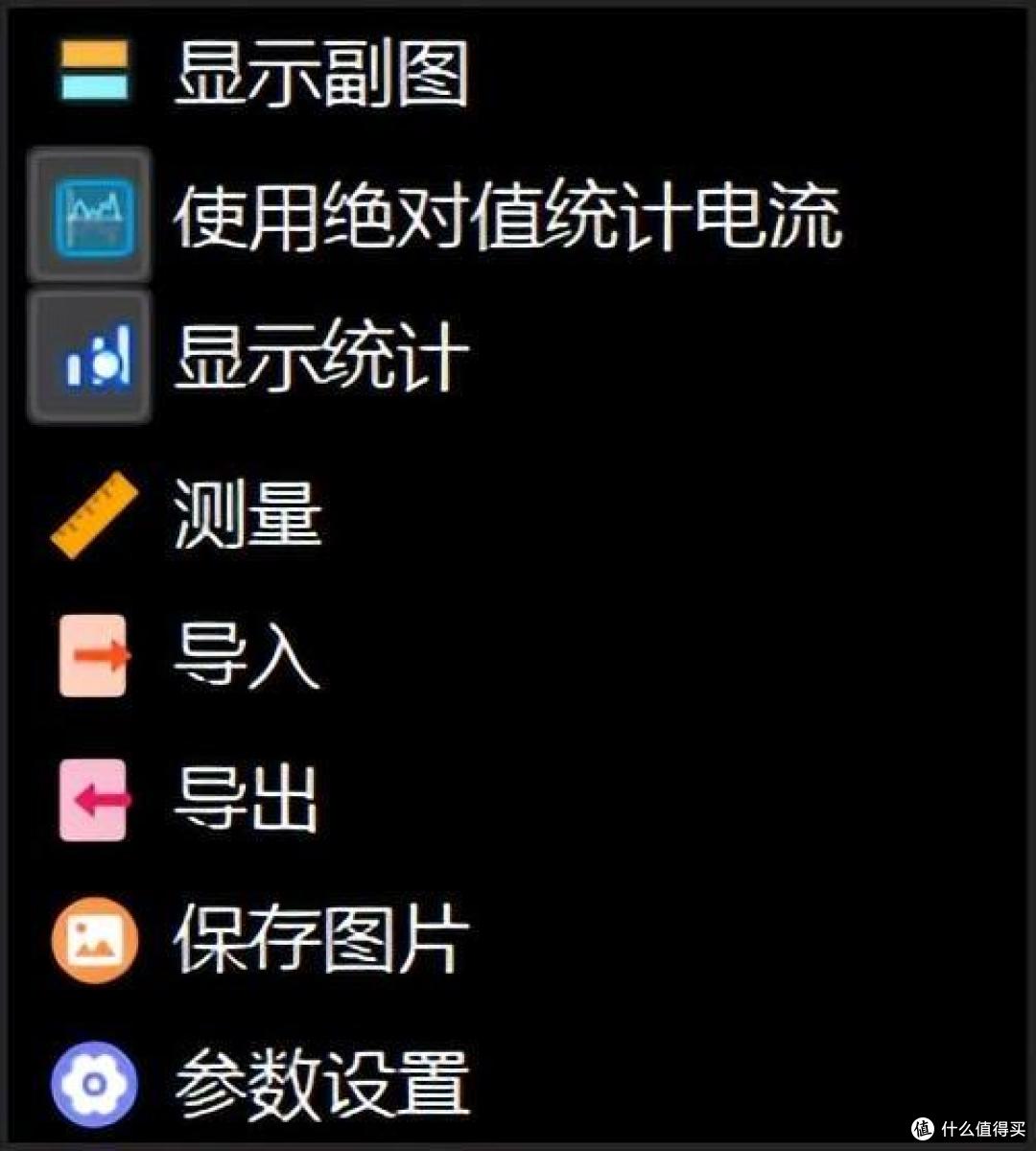

在记录结束后，点击电压数值框下方的图标（红框标识）可以执行更多操作。

可将测试完成后的已记录数据以不同的形式保存下来，包括各种参数设置等。

导出为 Excel 表格

点击导出之后系统会提供两种文件选择类型，但 Excel 表格文件居多，方便解码查看。

如图，在保存类型这里可以选择 SQLite 后缀的文件或者 CSV 格式后缀的文件，这里先选择CSV格式的文件，随后点击保存即可；但需要注意的是，Windows 系统的电脑中，保存地址请选择除系统盘（C盘）以外的盘符地址，否则将无法保存。

打开保存路径后，可以看到已成功保存的 Excel 文件。

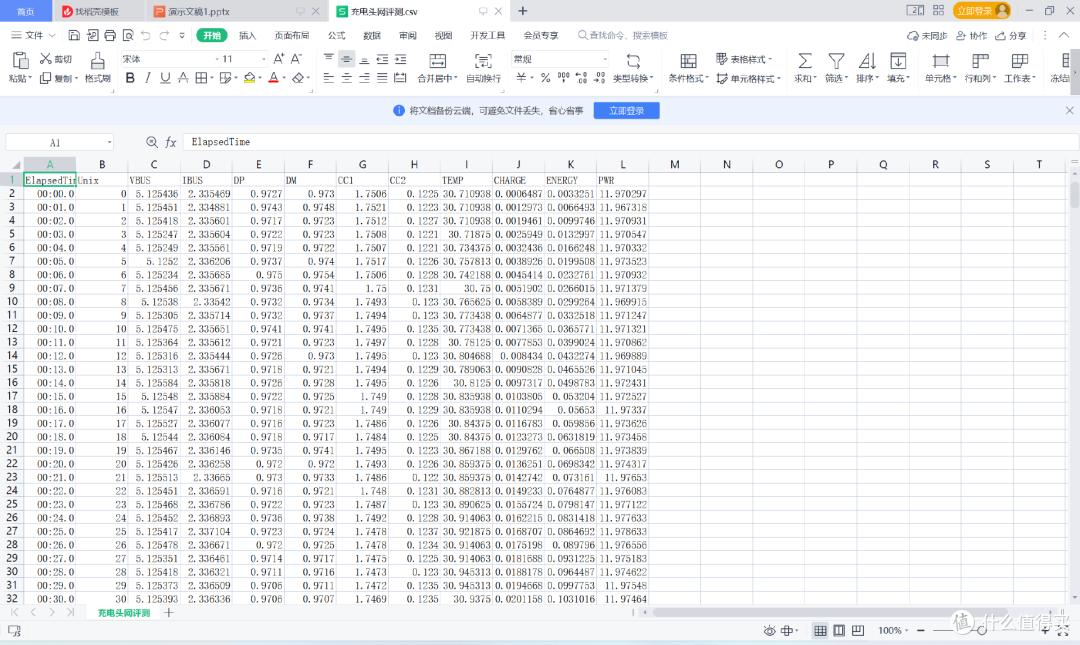

打开 Excel 表格之后就可以查看具体的充电数据了，有了这些源数据后就方便开展后续的工作了。

充电头网总结

对于已经熟练掌握 ChargerLAB 的 POWER-Z KM002C 测试仪上机位记录步骤的用户，想必对 KM003C PD3.1测试仪的操作步骤并不陌生，两者的操作界面、设置选项并无明显差距。

用户可根据需要测试的设备进行数据记录的频率调整，面对向户外电源这类大容量设备而言，同样可以放置测试，设定好阈值后，无需实时观察，同时可避免无效数据产生，提升测试工作效率。
