电脑DIY 篇203：爽玩高频DDR5内存，硬核主板不能少，技嘉Z790超级雕主板实测

时间来到2023年，不出意外，DDR5内存终于开始步入高速发展的阶段。频率更高、时序更低、价格也更亲民，是时下DDR5内存的全新写照，也有越来越多的玩家在装机时都会更倾向选择支持DDR5内存的平台。必须要明确的是，D5平台想要获得更优秀的性能，就必须追求更高的频率和更低的时序，而这也对玩家的板U平台提出了更高的要求。

处理器的体质如同摸奖，理论上越高阶的处理器越好，比如13900KS。而主板方面，目前市场在售的主板型号中，原生支持8000MHz及以上频率内存的主板可以说屈指可数，甚至也出现了某型号一板难求各种溢价的奇观。咱不想当冤大头，但是又确实想体验下高频的D5，所以直接将朋友的技嘉Z790 AORUS MASTER 超级雕主板给借来体验下，测完再决定自己是不是也入一块。

主板开箱及拆解

外包装方面，经典的雕首LOGO辨识度非常高，整体包装风格也相对简约，紫黑配色也尽显高端本色。其中，4年质保的标识，也非常打眼。

技嘉（GIGABYTE）超级雕主板Z790AORUSMASTERDDR5WIFI支持CPU139001370013600KFIntelLGA17004699元京东去购买

直接开箱，取出全部配件，来个全家福。

技嘉Z790 超级雕主板，E-ATX规格大板，采用8层2盎司铜板电路设计，可以给玩家带来十分强劲的性能体验，超大超厚金属散热甲以及供电位置第三代堆栈式散热鳍片的加持，让主板高负载状态下，也能有稳定的发挥。大量斜切线条元素的加入，以及一些镜面元素的加入，让主板颜值表现也非常出色。

主板背面也配备一块铝制强力背板，在保护主板PCB以及背部元器件的同时，还能搭配纳米碳涂层，最大效率辅助主板散热。

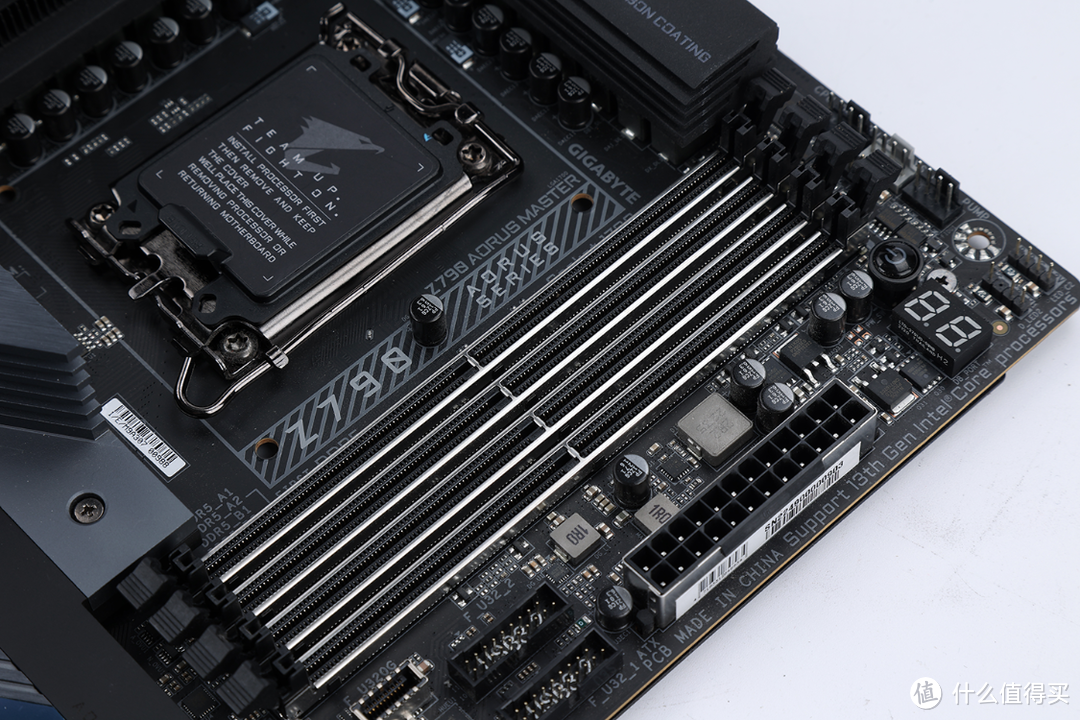

内存方面，主板提供了4条DDR5内存插槽，均采用了双边卡扣设计并有金属装甲护持，抗干扰与抗物理损坏的能力拉满，支持DDR5 8000MHz+（OC）的超高频率，并兼容内存XMP 3.0与EXPO技术。

硬盘插槽方面，主板提供了5个M.2硬盘插槽，均配备了高导热硅脂垫片和散热装甲，且所有的硬盘插槽均采用了EZ-Latch快拆设计。近CPU插槽支持PCIe 5.0×4，并最高可支持安装新的25110规格SSD，并配备了第三代M.2散热装甲。其余4个M.2硬盘接口则均支持PCIE 4.0 x4。

此外，主板还配置了4个SATA硬盘接口，均位于主板右下角，支持SATA 3.0，最高可提供6 Gbps/s的传输速度。

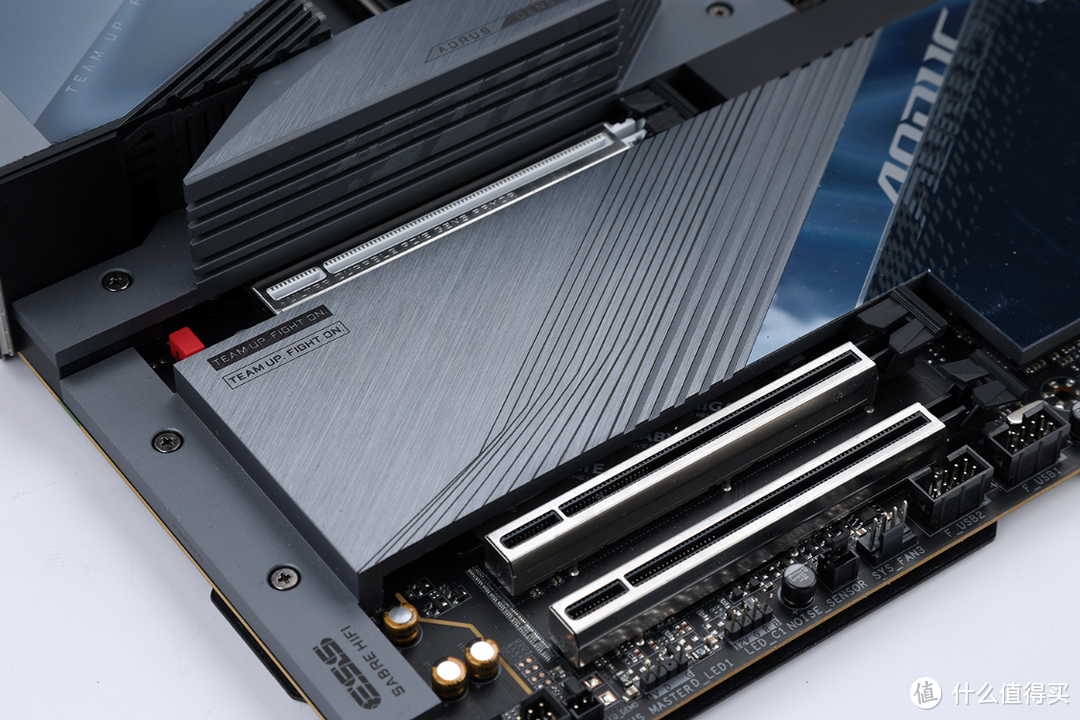

主板配备了3条PCIE X16规格的拓展槽位，并均带金属装甲。近CPU侧插槽支持PCIE 5.0 x16，并支持EZ-Latch快拆，其余两个插槽则支持PCIE 3.0 X16。需要注意的是，当近CPU侧的M.2硬盘加装PCIE 5.0硬盘后，第一个显卡插槽会因为通道数的原因，降为PCIE 5.0 X8。

I/O部分，主板提供了1个Q-Flash Plus按钮、1个清除CMOS数据按钮、2个WIFI天线接口、1个DP接口、1个USB 3.2 Gen1Type-C接口、2个USB 3.2 Gen2 x2 Type-C接口、7个USB 3.2 Gen 2 Type-A接口(红色基座)、4个USB 3.2 Gen 1接口（蓝色基座）、1个RJ45有线网络接口、1个SPDIF数字光纤输出接口以及1组音频接口。

直接对主板进行拆解

供电方面，技嘉Z790 超级雕采用了20+1+2相直出式数字供电设计，其中20相为CPU核心供电，1相为VCCGT核显供电，2相为VCCInAUX供电。20相核心供电均为DrMos+全封闭电感+固态电容构成，可以为13代酷睿处理器提供充足的供电，确保处理器可以完美释放性能。

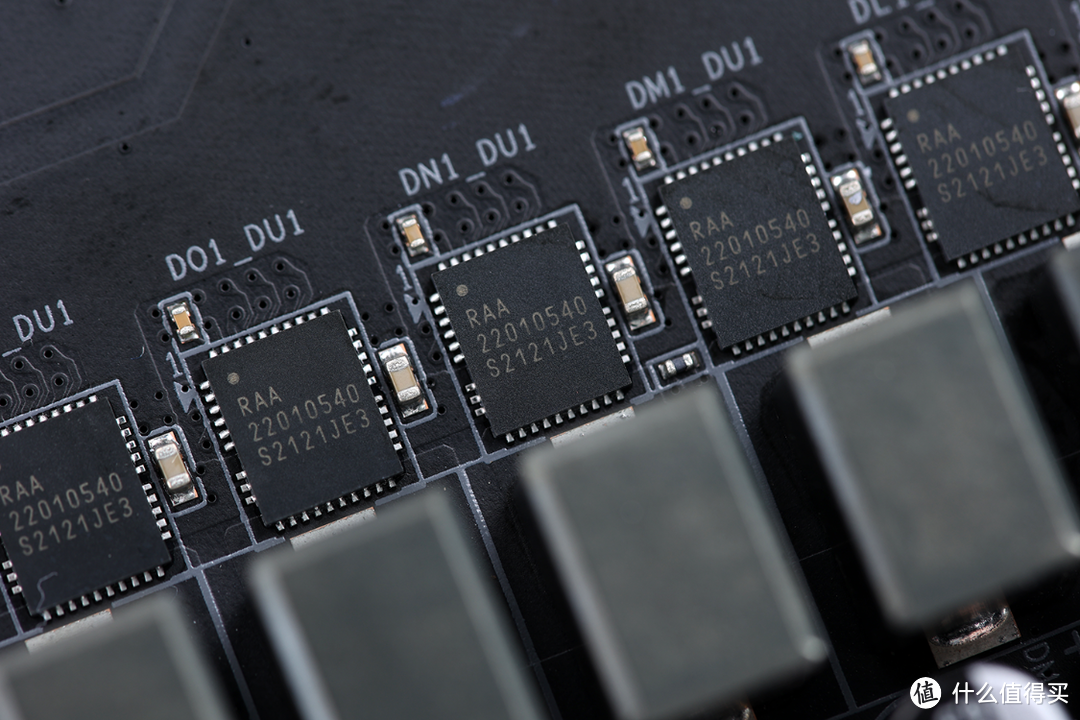

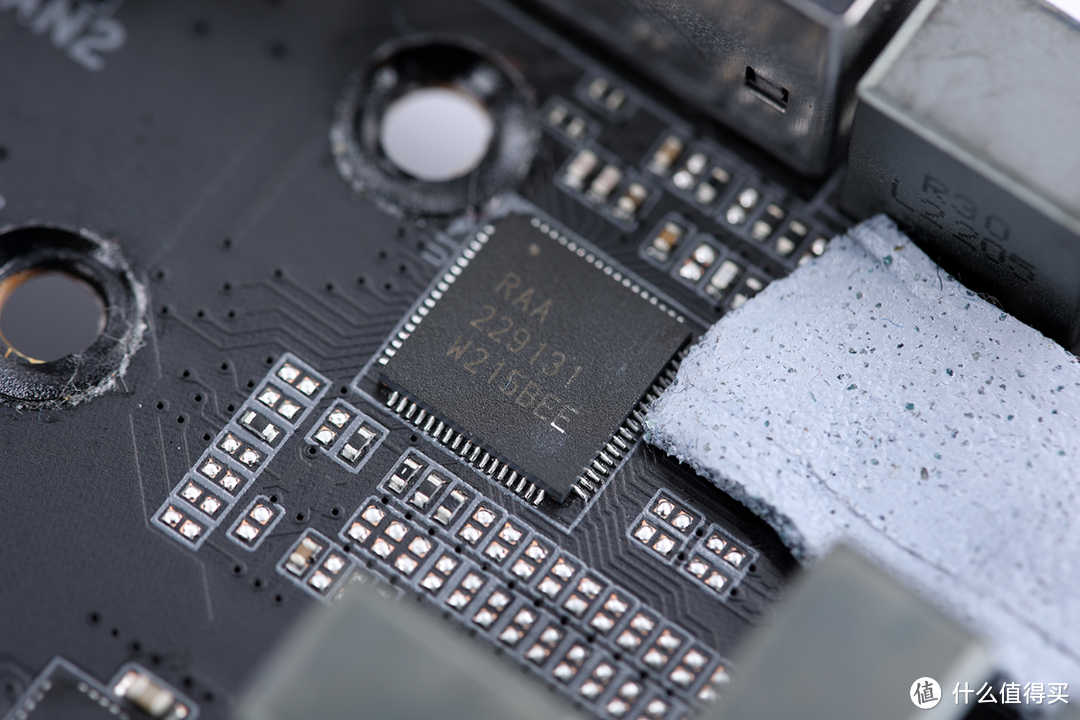

每相核心供电芯片均采用了瑞萨的RAA220105芯片，最高持续输出电流为105A，PWM主控芯片同样为瑞萨的RAA229131，这款主控芯片和DrMos芯片在也是许多旗舰级Z790主板上常见的供电芯片配置。

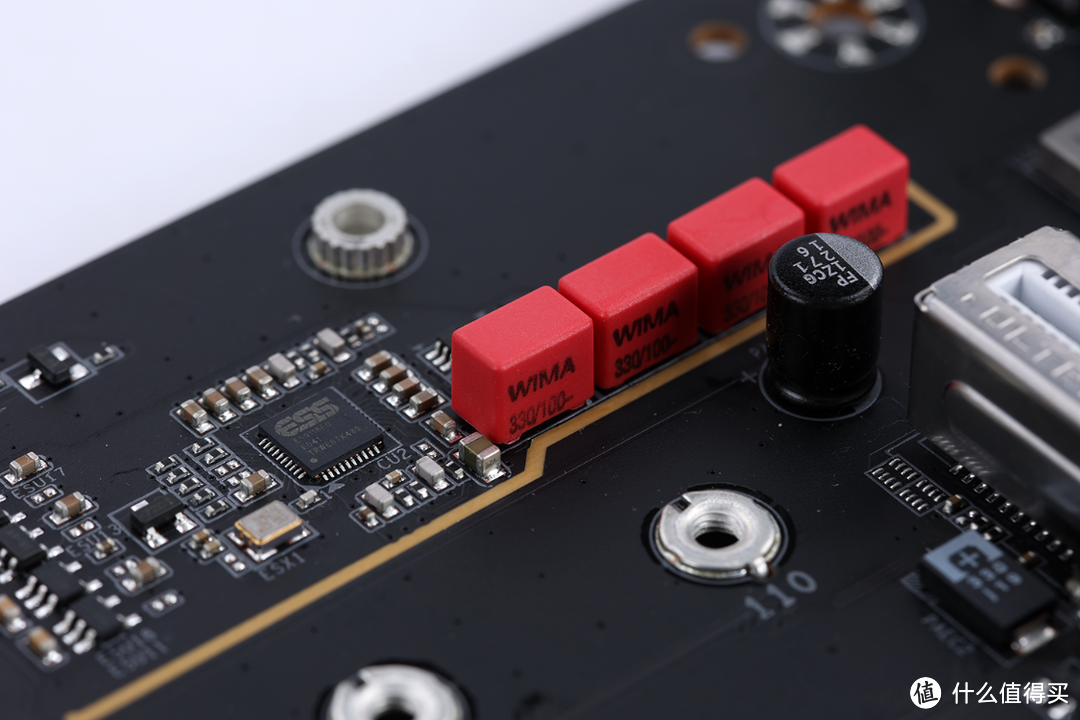

主板的音频电路被布置在独立的PCB区间内，采用Realtek ALC1220-VB声卡，声卡支持120dB SNR的立体声输出和113dB SNR的音频输入。同时，主板还配备了专用的WIMA音频电容，针对高端音频应用进行了优化，提供清澈与平衡的声音来满足最挑剔的发烧友。

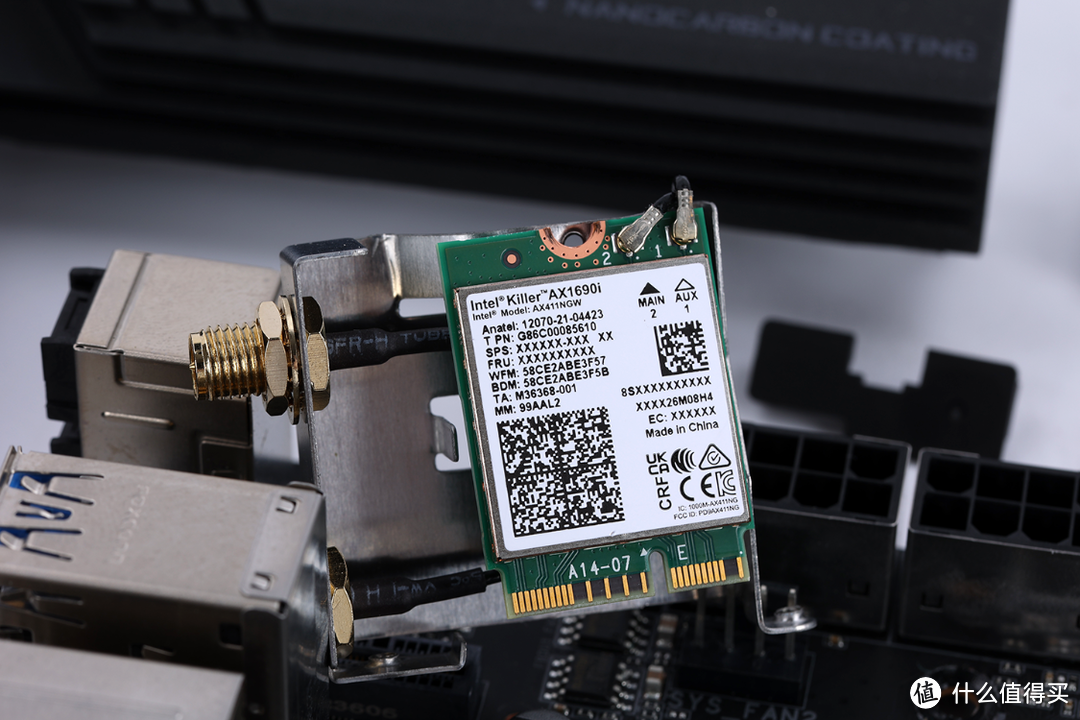

主板集成了AQtion AQC113C 10GbE网络芯片，万兆网口，连接速度更快，满足各种网络需求。此外，主板支持Wi-Fi 6E无线网络网络和蓝牙5.3技术，无线网卡为最新的Intel Killer Wi-Fi 6E AX1690i无线网络芯片，由于Wi-Fi 6E网络采用专门的6GHz频段，因此可以带来高达2.4Gbps的网络传输速度，有效提升电竞体验；

测试平台搭建

完整配置：i9-13900KF/13900K处理器、技嘉Z790 Aorus Master超级雕主板、影驰HOF Pro D5-8000MHz/D5-7200MHz内存、影驰RTX4080 星曜OC显卡、影驰HOFPro30 2T M.2固态硬盘、九州风神冰魔方 360一体式水冷、影驰HOF GH-1300白金牌全模组电源、安钛克P20C ARGB机箱、安钛克ARGB散热风扇*3

最顶的13900KS，咱拿不出来，但是盒装13900K还是有的，不过实际测试时，还备了一颗13900KF当备胎（最终大部分测试，用的还是它）。都是24核32线程的设计，主要区别就是一个带核显一个没带。至于哪个IMC更腻害，咱最终也没能搞清楚。

一块2T的HOF Pro30M.2固态，不然还真装不下我那么多游戏。

内存方面，咱这次也准备了两套影驰HOF Pro DDR5内存，7200MHz和8000MHz各一套，外观也都一样。

裸平台测试，那是对硬件的不尊重，所以，机箱咱也得安排上。

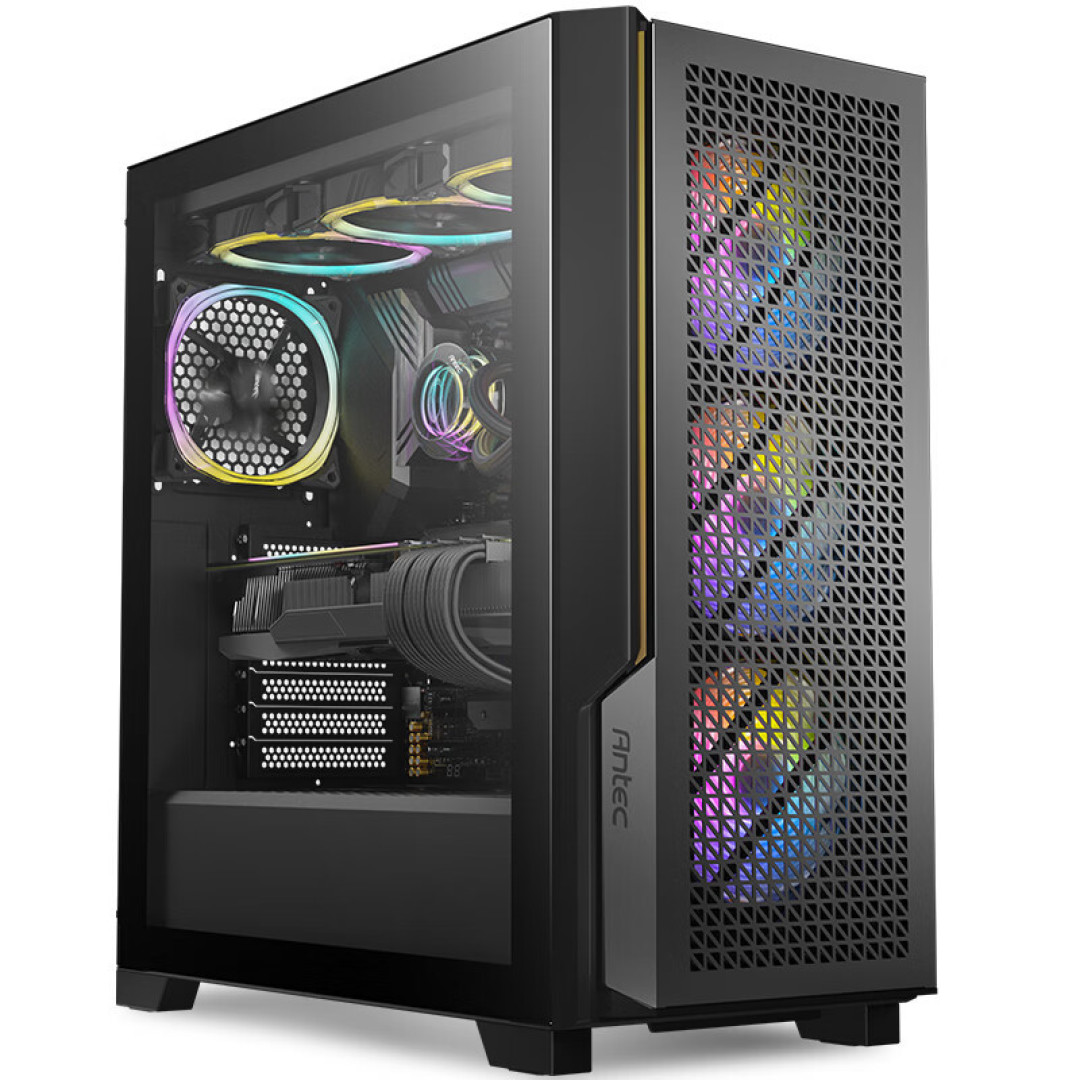

最终选了款能塞下Z790超级雕这块大板的安钛克P20C ARGB机箱。机箱三围469x220x490mm，中塔规格，主流钢化玻璃侧透设计，主体采用SPCC钢板材质，分量十足。机箱前脸采用独特的金属开孔设计，搭配全尺寸防尘滤网，散热与防尘效果同时拉满，并支持免工具快拆，同时，还标配三把ARGB散热风扇；

安钛克(Antec)P20CARGBType-C接口/玻璃侧透机箱/360水冷/配3把风扇459元京东去购买

除了扎实的用料，机箱兼容性表现也非常优秀，不仅支持E-ATX主板，显卡安装长度也达到375mm，自带7个横置PCIE插槽，可搭配第三方支架实现显卡竖装。同时，机箱支持安装高度在170mm以下的风冷，也支持前置和顶置安装360水冷，其中前面板处支持夹汉堡式冷排安装方式（需占用显卡限长）；

散热方面，即便只求能拉满睿频，咱也还是老老实实安排了一款360的水冷，九州风神冰魔方360，牛皮纸盒+白色滑套设计，简约又大气。

九州风神（DEEPCOOL）冰魔方360CPU水冷散热器（无限镜像冷头/高性能马达/PWM调速/多平台易安装/LT720）599元京东去购买

全铝材质经过黑化工艺处理的一体式水冷排，搭配上银灰色的磁吸式冷头盖，让整个水冷给人一种低调沉稳（闷骚）的感觉。三颗FK 120高性能散热风扇，功率为12V 0.22A，采用原厂FDB轴承，支持动态PMW转速500-2250RPM，最大风压3.27mmAQ，最大风量85.85CFM，最大噪音仅为33dBA；

方形的冷头盖搭配ARGB灯效，充分发挥了空间几何的美感。高转速三相六极内绕马达最高可达3100RPM的转速，搭配上大面积加厚紫铜底座，可以快速带走CPU产生的热量。实测，性能也是YYDS。

电源则选择了一颗支持PCIE5.0和ATX3.0的影驰HOF GH1300白金牌全模组电源。这款电源采用全日系电容豪华配置，内置一颗12CM纯白静音风扇，并支持支持智能启停功能。提供2个原生支持PCIE 5.0标准的12VHPWR显卡供电接口，单线最高可以提供600W的供电能力，可以完美满足顶级RTX40系显卡的双12VHPWR接口供电需求。

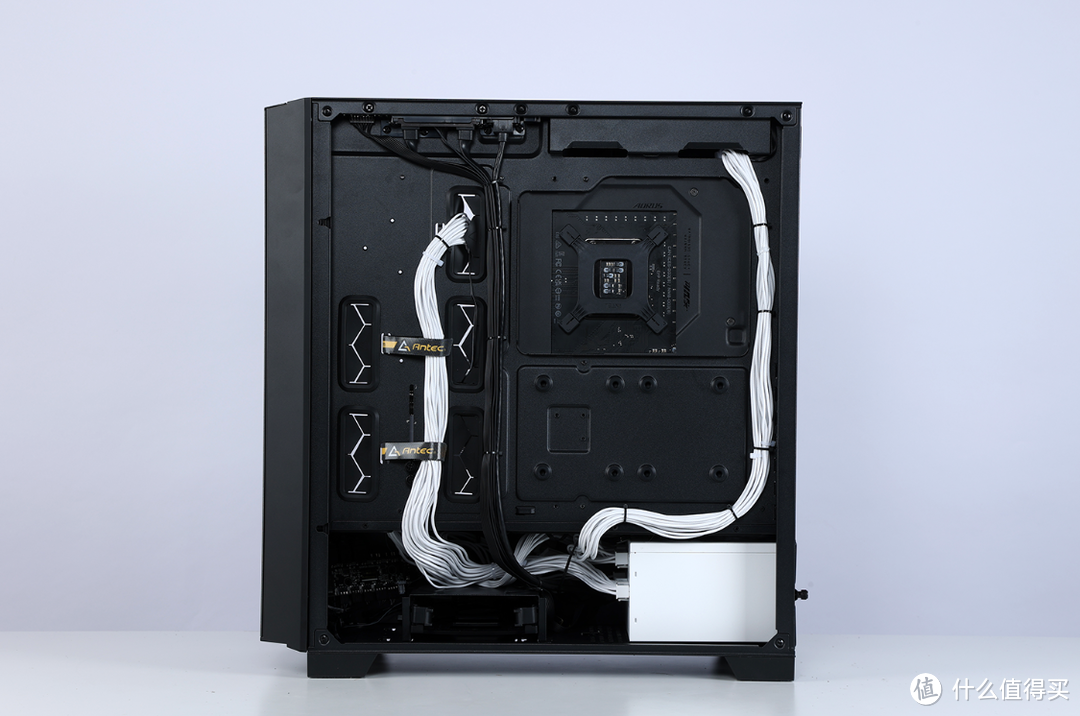

锁好散热电源

工具卡，RTX 4080星曜OC显卡，游戏方面，4K分辨下也基本可以乱杀。

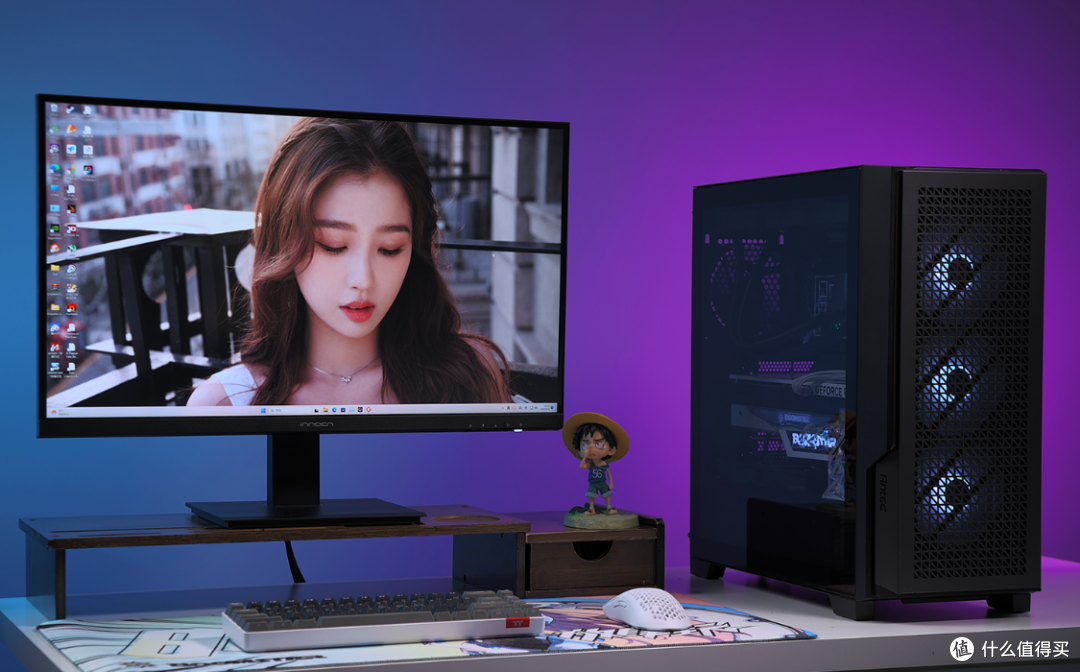

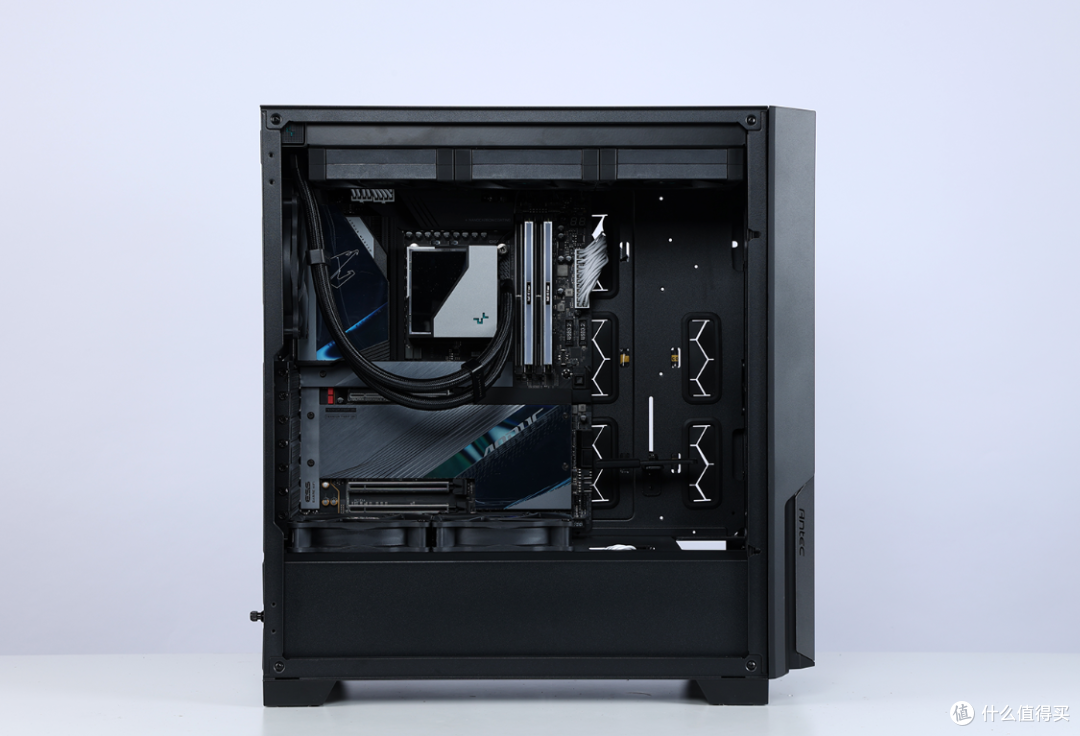

简简单单的测试平台就这么搭好了。

主板BIOS与软件

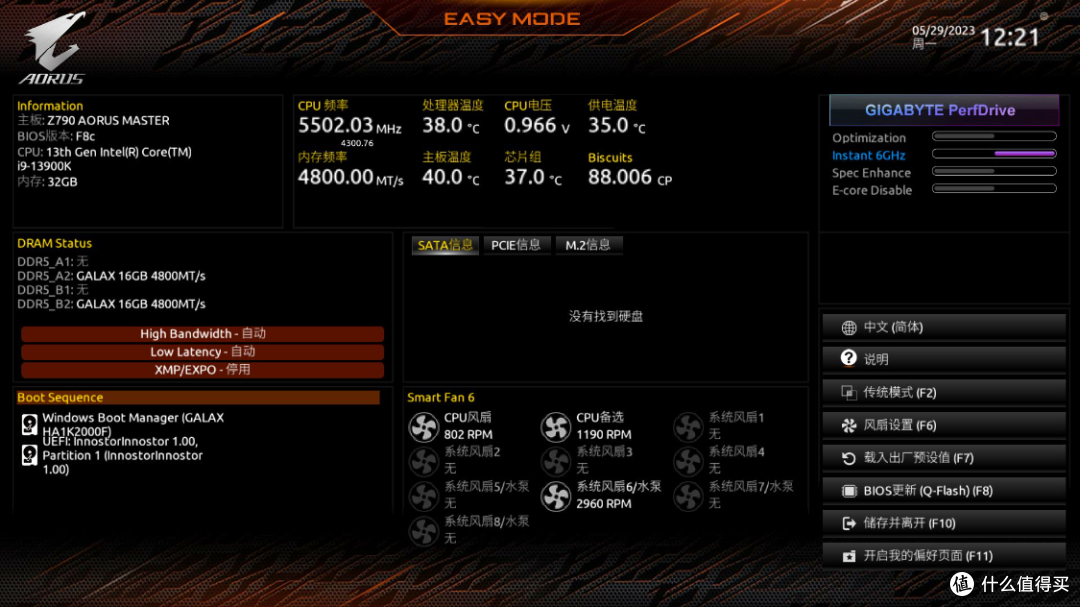

图形化的bios界面，简洁明了。

主界面的右上角，BIOS提供了快速切换主板预设功能的选项，让我们可以快速开启一键6GHz等特色功能。

F2进入高级模式后，第一页包含了基础的超频功能和常用功能，处理器倍频、XMP、防掉压、内存倍频、CSM支持等设置。在Tweaker页面则可以对CPU、内存等硬件进行超频。

技嘉D5黑科技，高带宽&低延迟设置界面。还有根据不同品牌的内存颗粒，预设了多个档位的超频预设，十分贴心。

同时，主板还支持自定义写入内存SPD信息，我们可以把其他用户预设好的SPD写入到自己的内存里，且最多可以保存两个SPD配置文件，简单操作，让我们可以更加方便的“抄作业；

亮机之后，全新设计的GCC技嘉控制中心，了解一下？ARGB灯效管理、风扇转速管理等功能应有尽有。

主板实测

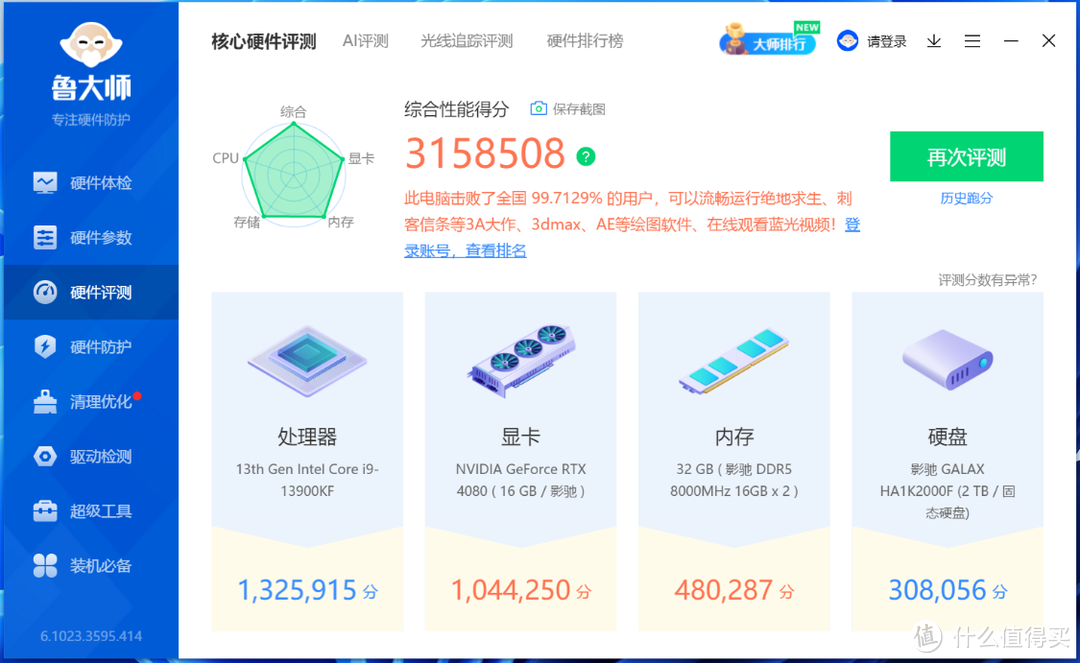

鲁大师先测为敬，内存开机默认4800MHz跟8000MHz两种状态，整机得分一个293.4W，一个315.8W。

CPU-Z基准测试，自动睿频，CPU单核得分908.1分，多核得分16993.7分。

开启主板一键6GHz设定，CPU单核得分直接拉到了961.9分。

CPU Profile基准测试，自动睿频，CPU单线程得分1160分。

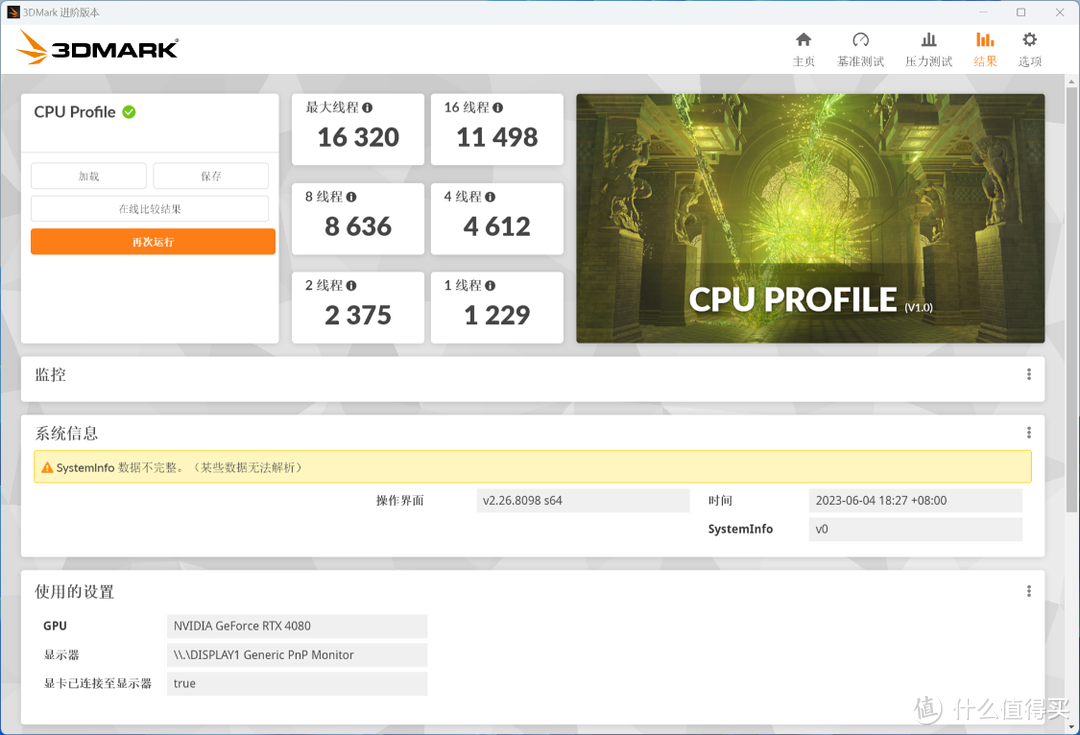

开启一键6GHz，CPU单线程得分提升到1229分。

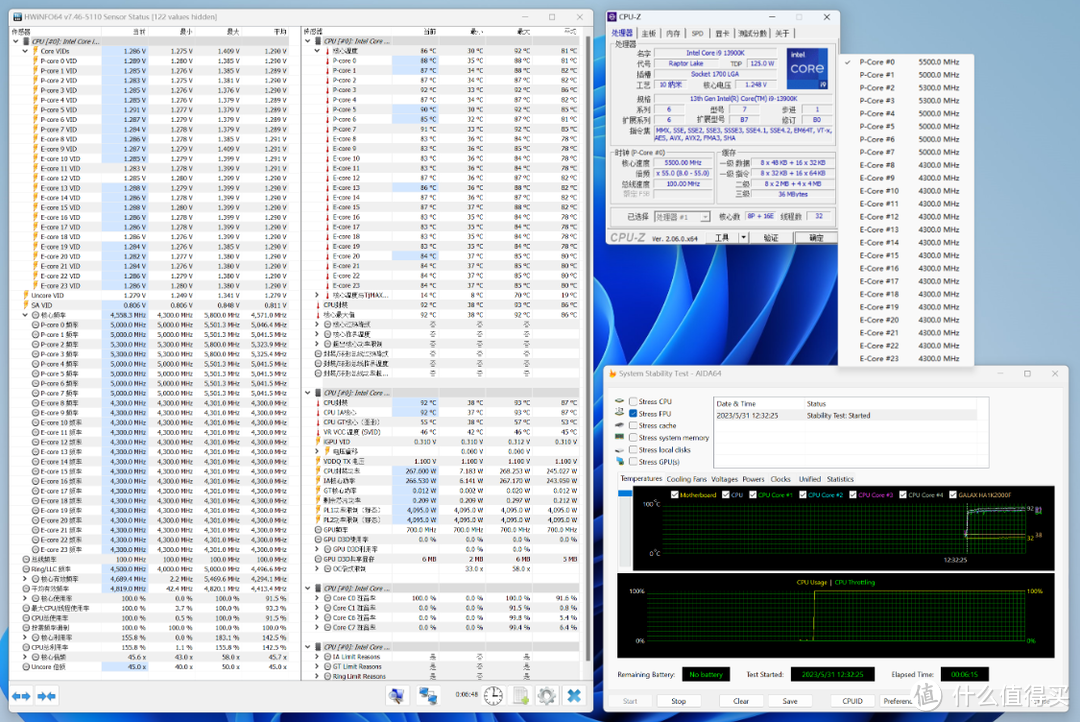

单烤FPU测试，室温27°，机箱内环境，处理器默频，开启烤机20s后，出现降频，此时CPU最大功耗为297W左右，CPU最大温度为101°左右；

手动将CPU电压锁定为1.25v之后，再次测试，CPU温度为92°左右，CPU功耗为270W左右。说明，咱这冰魔方360水冷，散热性能还是杠杠的。

8000MHz内存篇

不管你是多高频的内存，开机默认一样也只能4800MHz。此时，内存读取速度为75944 MB/s，写入速度为68264 MB/s，复制速度为69043 MB/s，延时为88.3 ns。

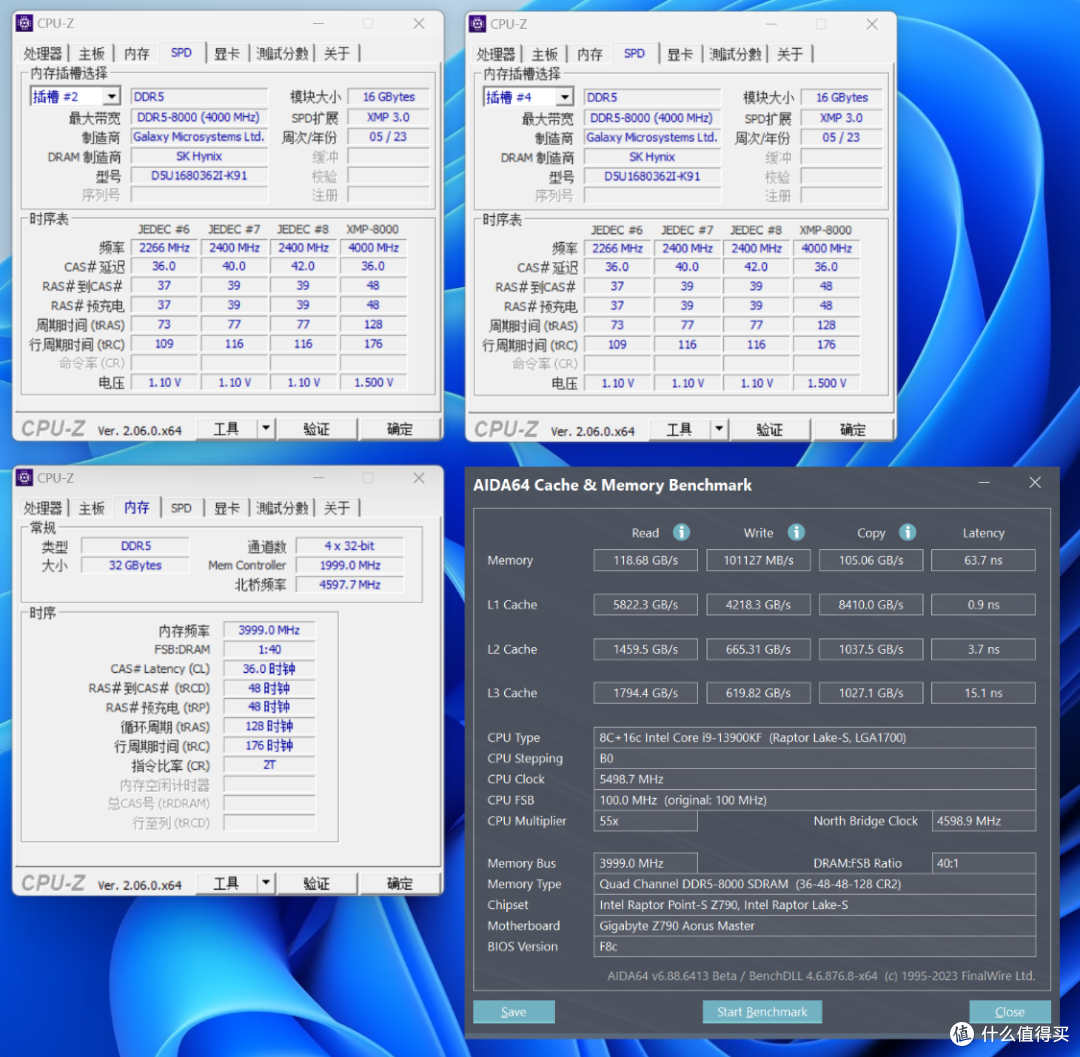

无法确定是处理器的IMC不给力，还是内存本身体质限制，没能直接一键XMP上8000MHz。不过一边看攻略，一边尝试（将内存的VDDQ和VDD2电压全部设为1.5v），至少咱还是XMP开起来了。此时，内存读取速度为118.68 GB/s，写入速度为101127 MB/s，复制速度为105.06 GB/s，延时为63.7 ns。

开启技嘉的“高带宽&低延迟”，内存读取速度为124.62 GB/s，写入速度为123.13 GB/s，复制速度为120.08 GB/s，延时为56 ns。遗憾的是，咱技术不够，没能过测。

7200MHz内存篇

换一对内存继续测试，默频状态，内存读取速度为76147 MB/s，写入速度为68527 MB/s，复制速度为69239 MB/s，延时为87.7 ns。

直接一键XMP，此时内存读取速度为108.09 GB/s，写入速度为93594 MB/s，复制速度为97786 MB/s，延时为66.2 n。

再叠加技嘉D5黑科技，内存读取速度为114.01 GB/s，写入速度为111.13 GB/s，复制速度为110.03 GB/s，延时为60.9 ns。

手动OC至7600MHz，此状态没有叠加D5黑科技的前提下，整体数据表现，还不及XMP状态。看来，咱还得好好磨练下技术。

7200MHz+技嘉D5黑科技Buff加成下，《古墓丽影·暗影》，画质最高，光追超高，DLSS超强性能，4K分辨率下，游戏平均帧率为222FPS；

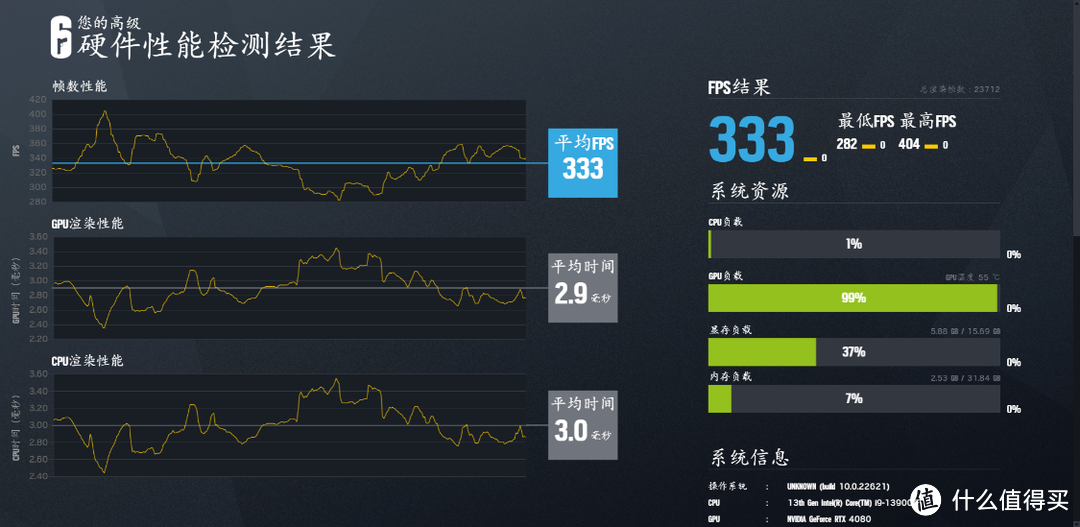

《彩虹六号·围攻》，画质超高，4K分辨率下，游戏平均帧率为326FPS；

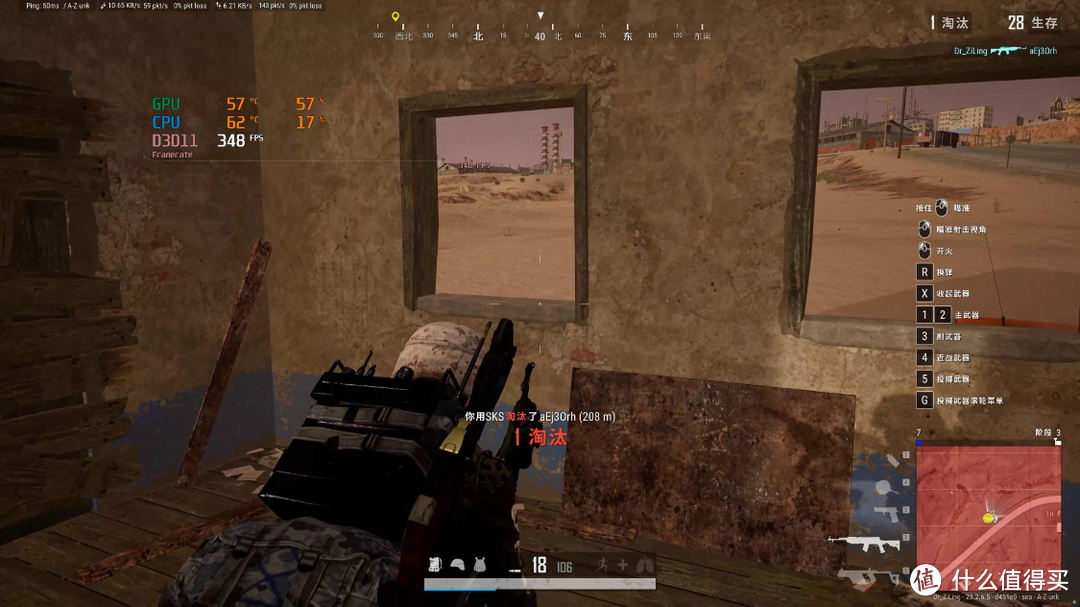

《PUBG·绝地求生》，三极致画质，4K分辨率下，游戏实际帧率最低时约为250FPS左右，大部时间基本都维持在330FPS以上。

实测小结

对于十三代带K的酷睿处理器，其实跑满睿频已经足够优秀，手动OC只能说能锦上添花，但是给到散热器的压力也就更大了。上文虽然没有对U进行手动超频，但实测了技嘉专属的一键6GHz功能，双核直接拉满6GHz的操作，性能提升明显，在游戏中也非常实用。

从开箱拆解到实测也可以看出，技嘉Z790超级雕主板，用料绝对给力，配置规格也高，对于十三代酷睿i9来讲也是非常适配的座驾。内存OC方面，主板也确实支持8000MHz+的高频率，不过对U的IMC、内存体质也提出了更高的要求，需要格外注意。售后方面，技嘉也不负其御三家的牌面。不仅支持4年超长质保，还能支持个人送保，所以对于想体验高频D5内存的玩家来讲，还是非常值得入手的。

题外话：咱三观一样很正，但只要这货不被禁售，那还是能用的！
