随着智能手机的普及,受限于通话距离的对讲机已经淡出了普通大众的视野,仅有少部分的工作场景还在使用对讲机进行通话。但其操作简单,使用方便的特点逐渐的被特定人群采用,护理便是其中的一种使用场景,此次我爱音频网就为大家带来了这样一款产品。

elite酷亿老友护理对讲机MC-300专为守护失能老人,助力护理所打造。采用了主机加子机的方式,最大传输距离可达10公里。外观设计上也比较人性化,主机体积相对更大,对应了众多不同的功能。子机体积小,面板上仅有呼叫一个按钮,提升老人的可操作性。这样一款产品内部结构会是怎么样的呢?下面就让我们一起来看下吧~

一、elite酷亿老友护理对讲机开箱


拆解报告:elite酷亿老友护理对讲机MC-300


包装盒正面,左上方有elite酷亿的品牌LOGO,右侧为产品名称和型号老友护理对讲机MC-300。中间区域有产品的外观渲染图,使用方式可实现一对一服务,一对多服务以及多对多服务。下方有使用场景图和产品宣传语时刻关怀沟通无限。下方左右两侧有10KM通讯距离和免提语音VOX功能两项产品特点。


拆解报告:elite酷亿老友护理对讲机MC-300


背面有品牌名称,产品名称应用场景渲染图;10KM通讯距离和免提语音VOX功能两项产品特点;包装盒内物品;产品支持功能;以及生产厂商的部分信息。


拆解报告:elite酷亿老友护理对讲机MC-300


左侧有elite品牌LOGO和图文展示的六项产品特点,包括免提语音VOX功能、10KM通讯距离、灵敏度设定功能、迷你USB充电线、20通讯频道、内置聚合物锂电池


拆解报告:elite酷亿老友护理对讲机MC-300


打开包装盒。


拆解报告:elite酷亿老友护理对讲机MC-300

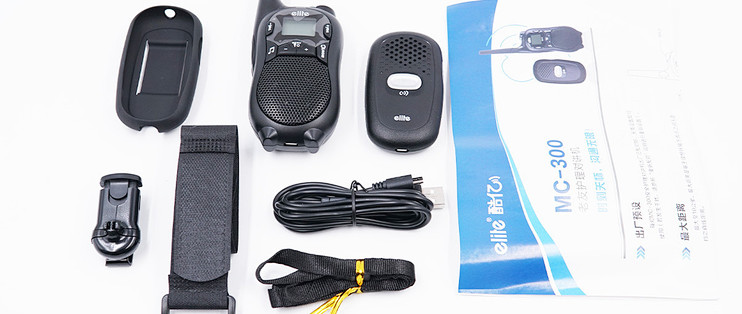

包装盒内物品有对讲机一对,子机保护套,充电线,产品说明书,两种不同方式的便携带和一个便携器一个。


拆解报告:elite酷亿老友护理对讲机MC-300


对讲机便携器,可将对讲机置于上面悬挂到衣服上,增加便携性。


拆解报告:elite酷亿老友护理对讲机MC-300


USB-A to Micro-B充电线,可同时为子母机充电。


拆解报告:elite酷亿老友护理对讲机MC-300


子机保护套。


拆解报告:elite酷亿老友护理对讲机MC-300


便携带,可将对讲机束于胳膊上,增加便携性。


拆解报告:elite酷亿老友护理对讲机MC-300


便携带一根,可将对讲机悬挂于脖颈上,增加便携性。


拆解报告:elite酷亿老友护理对讲机MC-300


对讲机子机正面,仅有一个PTT通话键并做了通话标识,下方印有elite品牌LOGO。


拆解报告:elite酷亿老友护理对讲机MC-300


背面靠近底部有两个脚垫,以及印有产品型号MC-300。


拆解报告:elite酷亿老友护理对讲机MC-300


右侧为电源开关键。


拆解报告:elite酷亿老友护理对讲机MC-300


左侧为上下推动式的音量档位大小开关,与主机的按压式不同,能够有效提升老人的可操作性。


拆解报告:elite酷亿老友护理对讲机MC-300


底部为Micro-B充电接口,以及脖挂便携带的开槽。


拆解报告:elite酷亿老友护理对讲机MC-300


顶部有3.5mm音频接口。


拆解报告:elite酷亿老友护理对讲机MC-300


来到主机,主机相对子机操控按键相对比较复杂。


拆解报告:elite酷亿老友护理对讲机MC-300


正面从上到下从左至右依次为音量减(上方有LED指示灯)、音量加,呼叫音乐、频道向下选择、菜单键、频道向上选择、监听/扫描键。


拆解报告:elite酷亿老友护理对讲机MC-300


背面有便携器的卡槽。


拆解报告:elite酷亿老友护理对讲机MC-300


顶部有音频接口被防尘塞覆盖,以及穿过便携带的开孔。


拆解报告:elite酷亿老友护理对讲机MC-300


底部有两个较为突出的脚垫,可以将对讲机立于平面上。还有Micro-B充电接口。


拆解报告:elite酷亿老友护理对讲机MC-300


右侧无任何功能按键。


拆解报告:elite酷亿老友护理对讲机MC-300


左侧为PTT通话按键。


拆解报告:elite酷亿老友护理对讲机MC-300


掀开顶部防尘塞,3.5mm音频接口特写。


拆解报告:elite酷亿老友护理对讲机MC-300


主机大小展示。

二、elite酷亿老友护理对讲机拆解(主机)

经过详细的开箱,我们已经对对讲机的主要功能按键位置有了大致的了解,下面就进入拆解环节,首先是拆解主机。


拆解报告:elite酷亿老友护理对讲机MC-300


取掉卡扣式的后盖,可以看到三节7号镍氢可充电电池,电池来自深圳力可兴。


拆解报告:elite酷亿老友护理对讲机MC-300


电池槽内标签有品牌名称elite酷亿,型号MC-300,以及S/N:MT-0517000540。


拆解报告:elite酷亿老友护理对讲机MC-300


取掉背部两颗螺丝,即可取下背部中框。


拆解报告:elite酷亿老友护理对讲机MC-300


正面固定螺丝特写。


拆解报告:elite酷亿老友护理对讲机MC-300

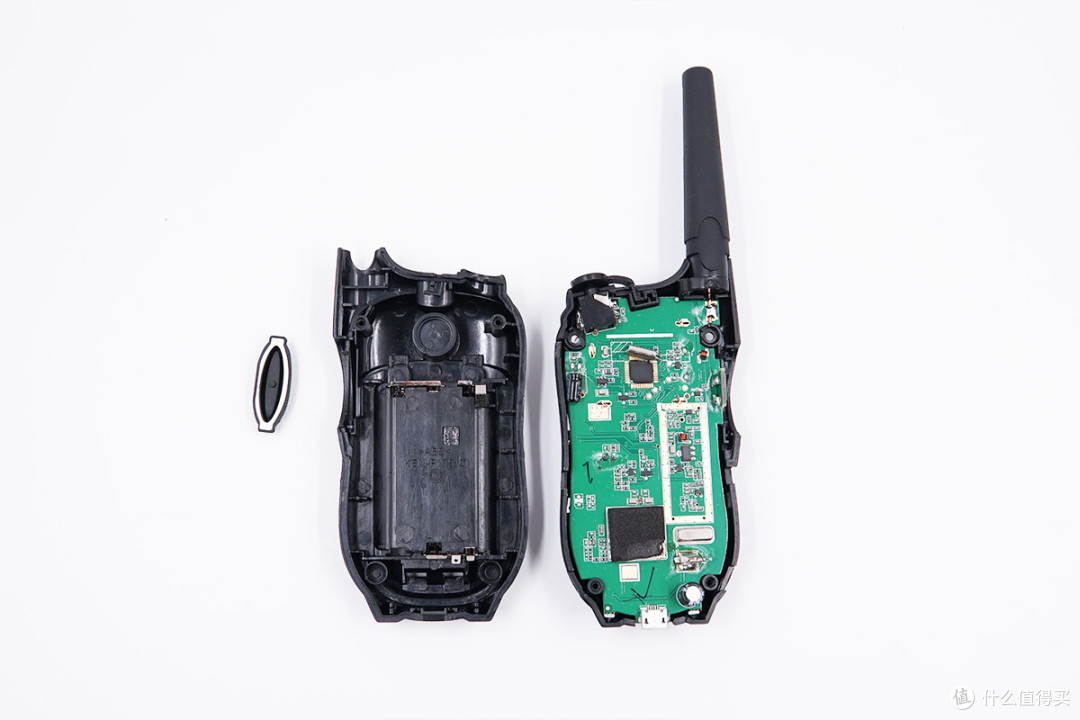

卸掉全部螺丝即可打开腔体。


拆解报告:elite酷亿老友护理对讲机MC-300


PTT通话按键内侧结构特写。


拆解报告:elite酷亿老友护理对讲机MC-300


外壳内部电池盒触点。


拆解报告:elite酷亿老友护理对讲机MC-300


主板背面一览。


拆解报告:elite酷亿老友护理对讲机MC-300


主板正面一览。


拆解报告:elite酷亿老友护理对讲机MC-300


音频接口防尘塞特写。


拆解报告:elite酷亿老友护理对讲机MC-300


扬声器单元特写,T铁背部有缓冲泡棉覆盖,降低腔体共振。


拆解报告:elite酷亿老友护理对讲机MC-300


主机盖板内部结构一览。


拆解报告:elite酷亿老友护理对讲机MC-300


扬声器与1元硬币大小对比。


拆解报告:elite酷亿老友护理对讲机MC-300


主板背面特写,主控芯片上有缓冲泡棉覆盖。


拆解报告:elite酷亿老友护理对讲机MC-300

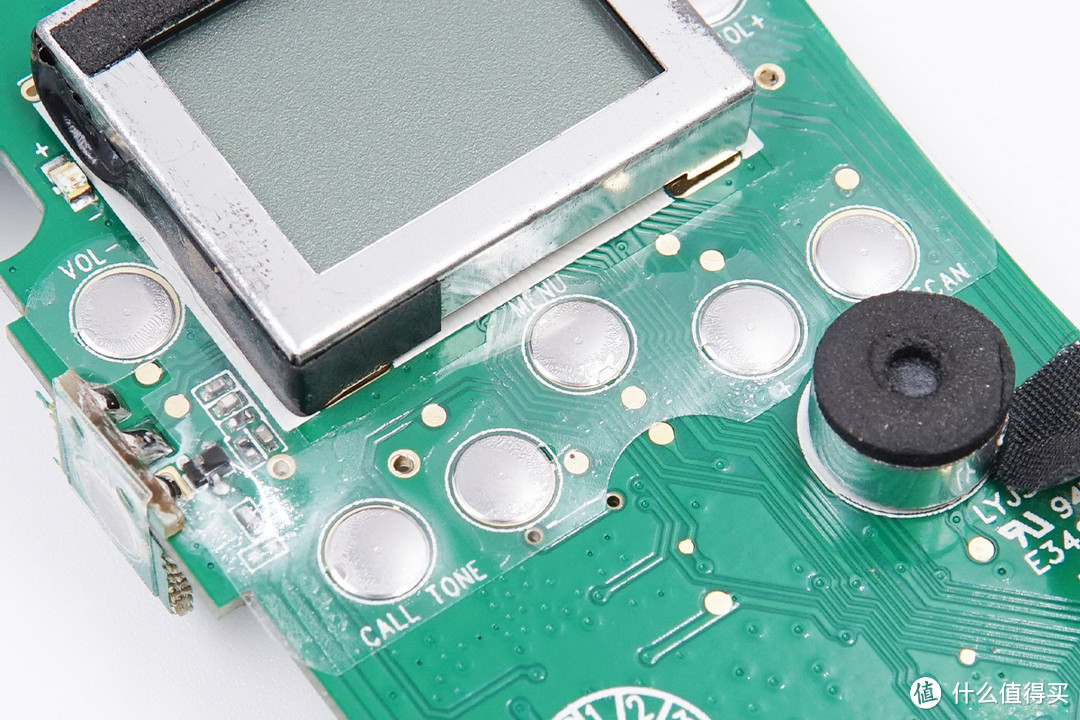

主板正面特写,有一个小尺寸的显示屏幕,铁框加固。导线与主板连接处有胶布防护。


拆解报告:elite酷亿老友护理对讲机MC-300

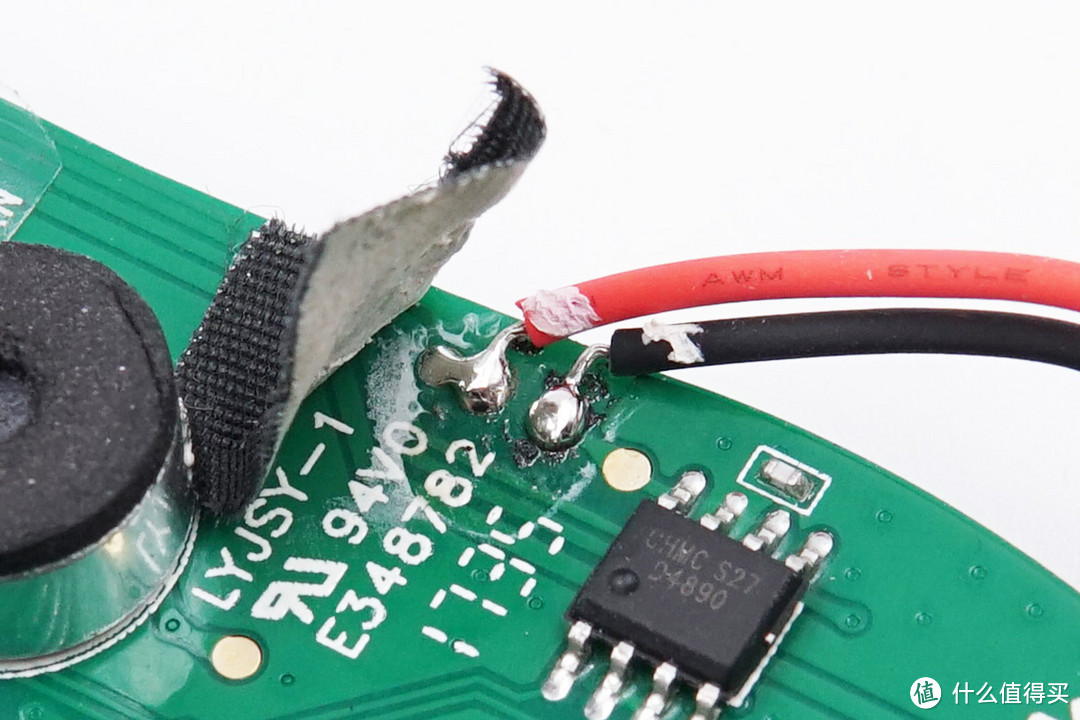

揭开胶布,导线与主板以焊接的方式连接,焊点饱满。


拆解报告:elite酷亿老友护理对讲机MC-300


显示屏特写,有金属框架保护。


拆解报告:elite酷亿老友护理对讲机MC-300


主板上金属薄膜按键特写。


拆解报告:elite酷亿老友护理对讲机MC-300


天线与主板焊接。


拆解报告:elite酷亿老友护理对讲机MC-300


3.5mm音频接口内部结构特写。


拆解报告:elite酷亿老友护理对讲机MC-300


驻极麦克风特写,用于拾取通话声音。上面有较厚的缓冲泡棉保护。


拆解报告:elite酷亿老友护理对讲机MC-300


CHMC华越微电子D4890 功放芯片,用于驱动扬声器发声。


拆解报告:elite酷亿老友护理对讲机MC-300


对讲机采用Micro-USB接口充电。


拆解报告:elite酷亿老友护理对讲机MC-300


PTT通话按键特写。


拆解报告:elite酷亿老友护理对讲机MC-300


一颗220μF滤波电容,耐压10V。


拆解报告:elite酷亿老友护理对讲机MC-300


另外一颗100μF滤波电容,耐压10V。


拆解报告:elite酷亿老友护理对讲机MC-300


32.768KHz 筒状晶振。


拆解报告:elite酷亿老友护理对讲机MC-300


一颗邦定的芯片,用于整机控制和屏幕显示。


拆解报告:elite酷亿老友护理对讲机MC-300

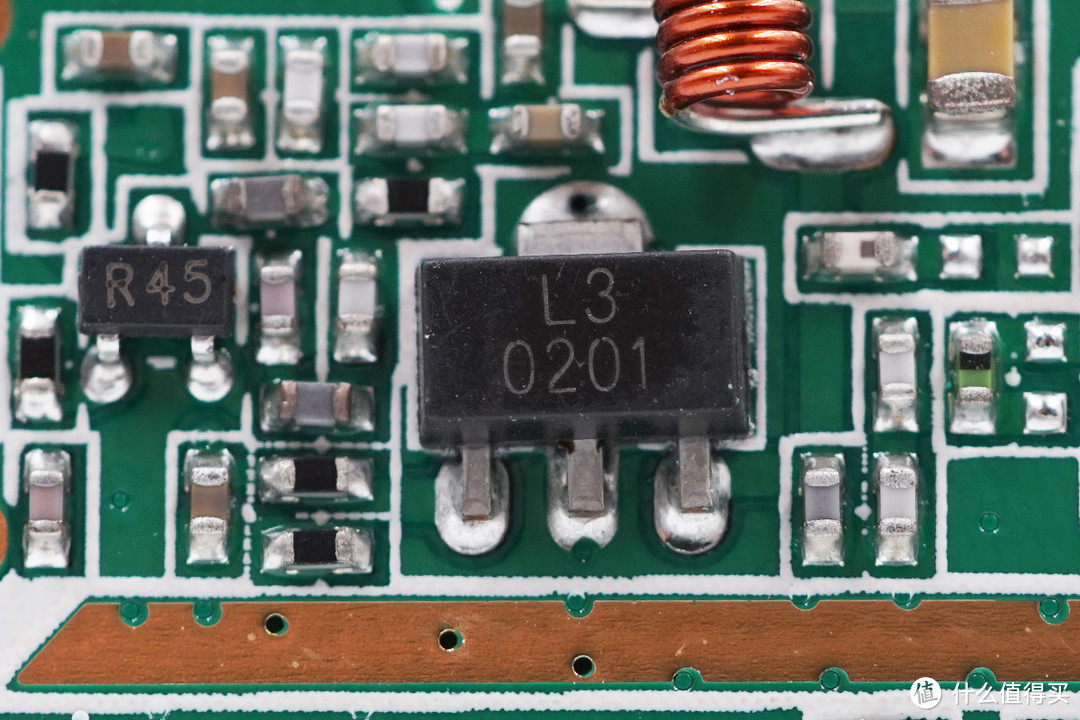

射频放大电路,SOT89封装的三极管为功率管,放大信号。


拆解报告:elite酷亿老友护理对讲机MC-300


泡棉贴下面是一个金属屏蔽罩。


拆解报告:elite酷亿老友护理对讲机MC-300


BEKEN博通BK4815N模拟双向无线电IC,是一款半双工TDD FM收发器,工作频率范围为124 MHz至560 MHz,适用于全球个人无线电。

除语音通信外,BK4815N片上FSK数据调制解调器还支持F2D和F1W发射,可在FRS和DPMR频带中用于文本消息和GPS信息交换。

BK4815N还是一款完整的小尺寸解决方案,针对低功耗,低成本,高度集成的移动和便携式消费电子设备进行了优化,仅需几个外部去耦电容器和一个外部电感器即可进行输入匹配。


拆解报告:elite酷亿老友护理对讲机MC-300


BEKEN博通BK4815N详细资料图。


拆解报告:elite酷亿老友护理对讲机MC-300


主机部分拆解全家福。

三、elite酷亿老友护理对讲机拆解(子机)


拆解报告:elite酷亿老友护理对讲机MC-300


来到子机部分,首先拆卸掉子机上的所有螺丝。


拆解报告:elite酷亿老友护理对讲机MC-300

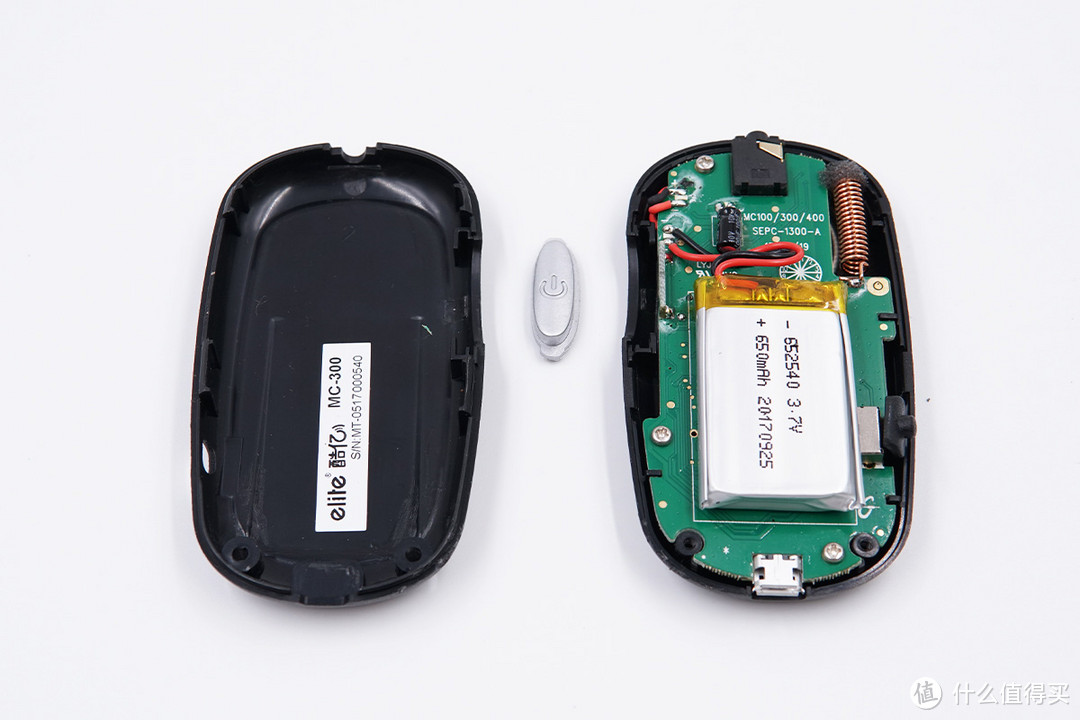

子机腔体内部结构一览。


拆解报告:elite酷亿老友护理对讲机MC-300


子机腔体内元器件主要包括主板和电池。


拆解报告:elite酷亿老友护理对讲机MC-300


主板上音量键结构特写。


拆解报告:elite酷亿老友护理对讲机MC-300


取掉主板,扬声器单元位于腔体内。


拆解报告:elite酷亿老友护理对讲机MC-300


子机PTT通话按键内部结构特写。


拆解报告:elite酷亿老友护理对讲机MC-300


扬声器单元特写,16Ω,0.5W。


拆解报告:elite酷亿老友护理对讲机MC-300

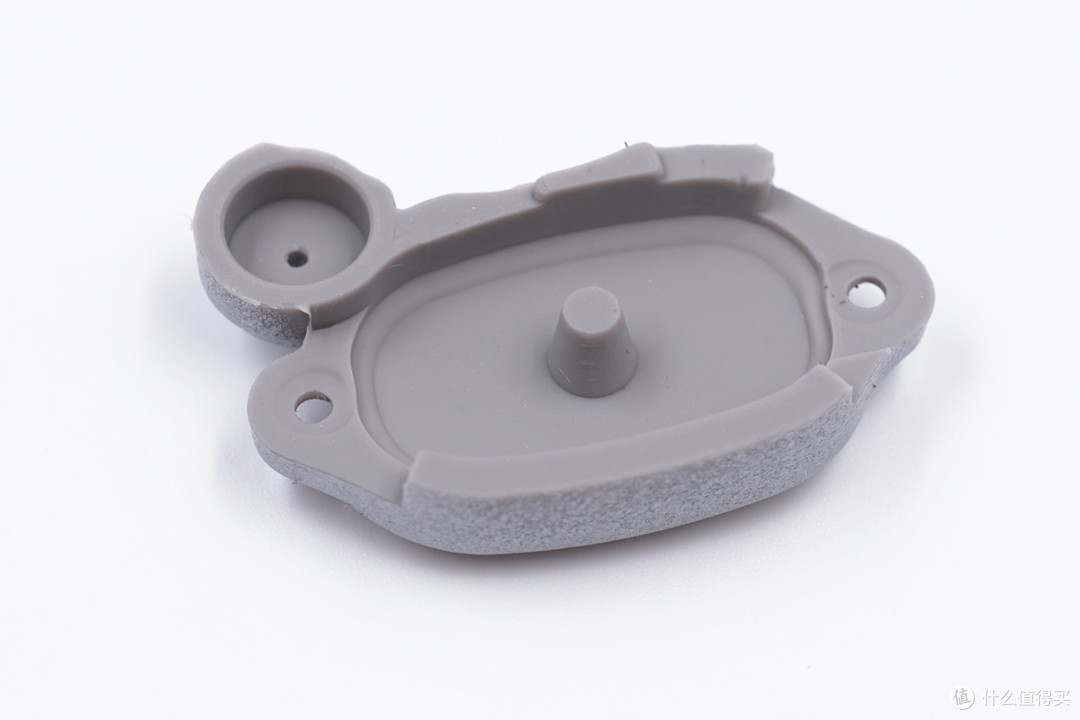

PTT通话硅胶按键特写。


拆解报告:elite酷亿老友护理对讲机MC-300

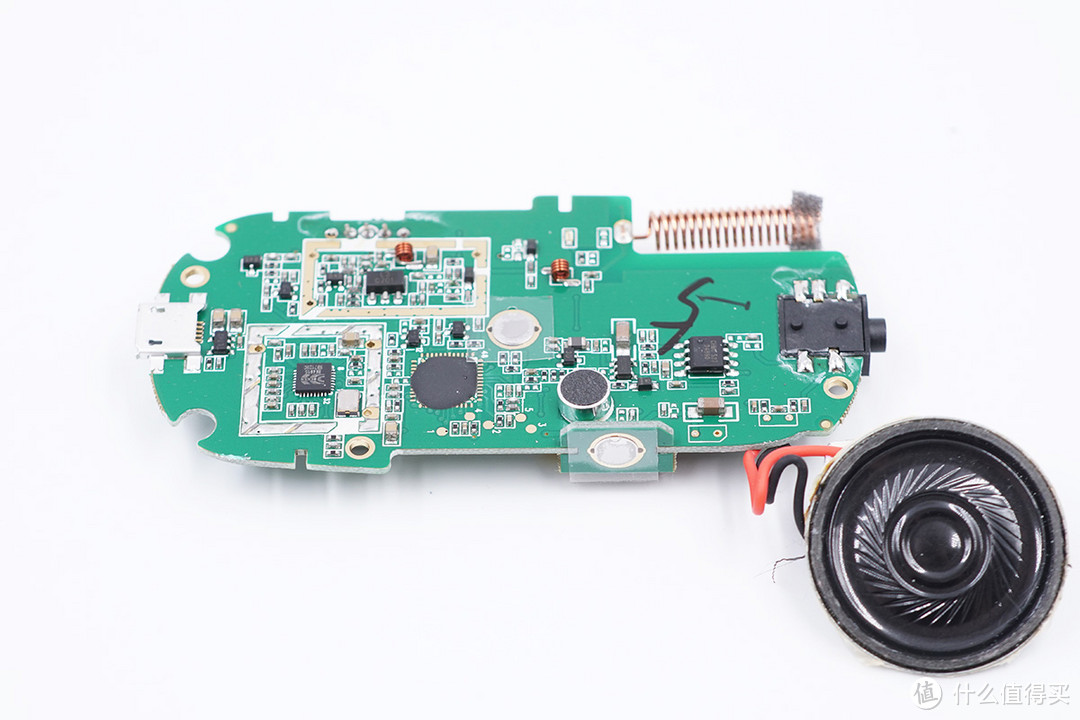

主板元器件结构一览。


拆解报告:elite酷亿老友护理对讲机MC-300


扬声器与一元硬币大小对比。


拆解报告:elite酷亿老友护理对讲机MC-300


主板上电源按键特写。


拆解报告:elite酷亿老友护理对讲机MC-300


子机天线特写。


拆解报告:elite酷亿老友护理对讲机MC-300


主板正面特写。


拆解报告:elite酷亿老友护理对讲机MC-300


电池型号652540,额定电压3.7V,额定容量650mAh,生产日期2017年9月25日。


拆解报告:elite酷亿老友护理对讲机MC-300


100μF滤波电容,耐压10V。


拆解报告:elite酷亿老友护理对讲机MC-300


3.5mm音频线接口。


拆解报告:elite酷亿老友护理对讲机MC-300


主板与电池排线以焊接的方式连接,焊点比较饱满。


拆解报告:elite酷亿老友护理对讲机MC-300

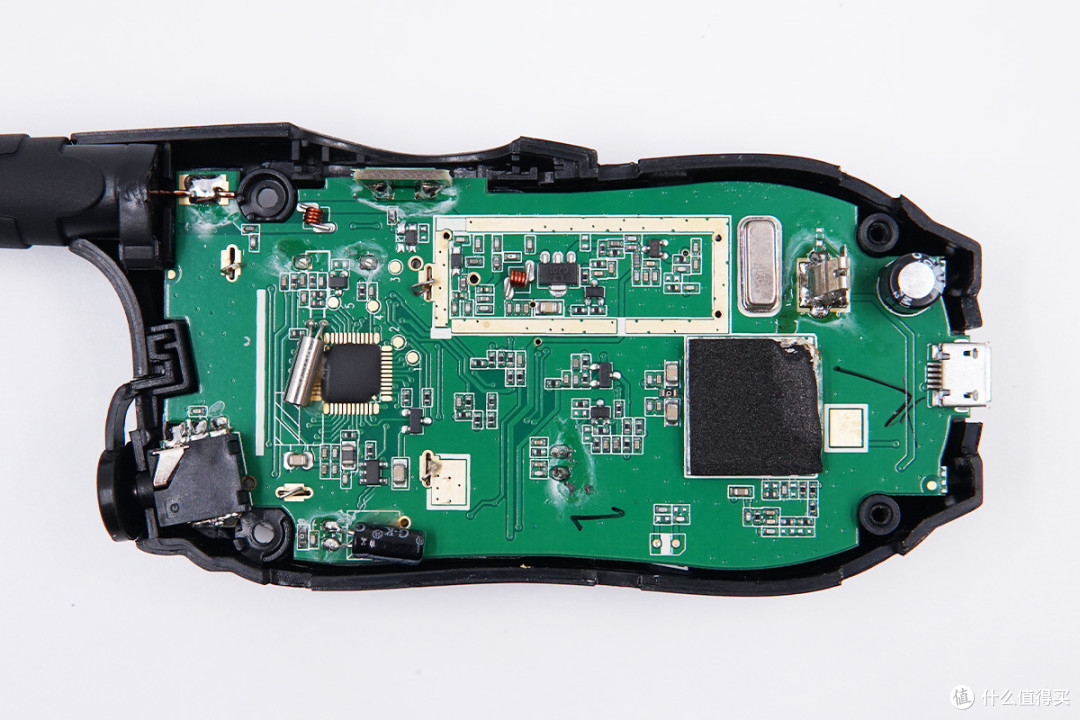

主板背面特写。


拆解报告:elite酷亿老友护理对讲机MC-300


子机主板BEKEN博通BK4815N模拟双向无线电IC。


拆解报告:elite酷亿老友护理对讲机MC-300


LTH7 LTC4054 锂电池充电IC。


拆解报告:elite酷亿老友护理对讲机MC-300


功率放大三极管。


拆解报告:elite酷亿老友护理对讲机MC-300


驻极麦克风,用于通话拾取声音。


拆解报告:elite酷亿老友护理对讲机MC-300

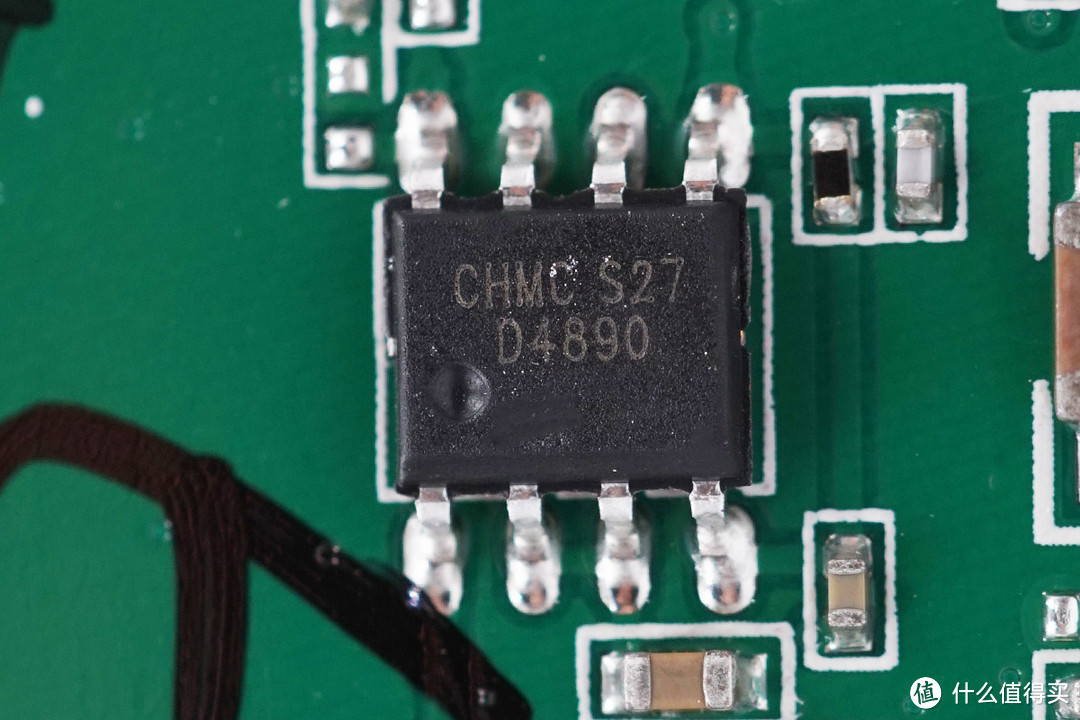

子机CHMC华越微电子D4890 功放芯片。


拆解报告:elite酷亿老友护理对讲机MC-300

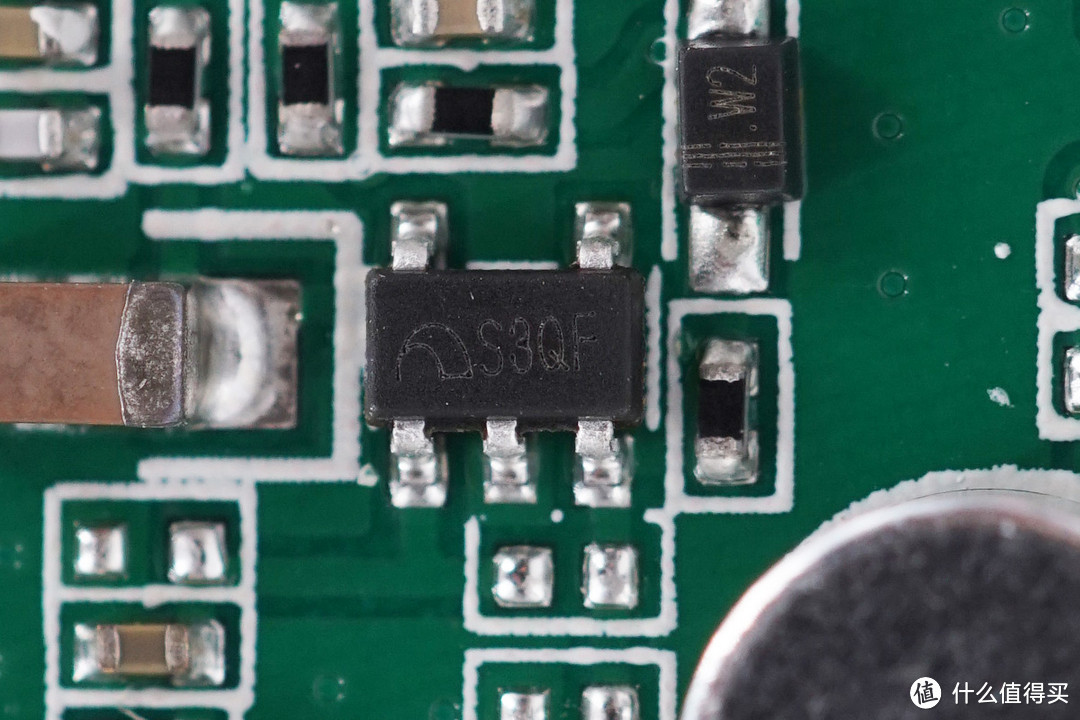

丝印S3QF的IC。


拆解报告:elite酷亿老友护理对讲机MC-300

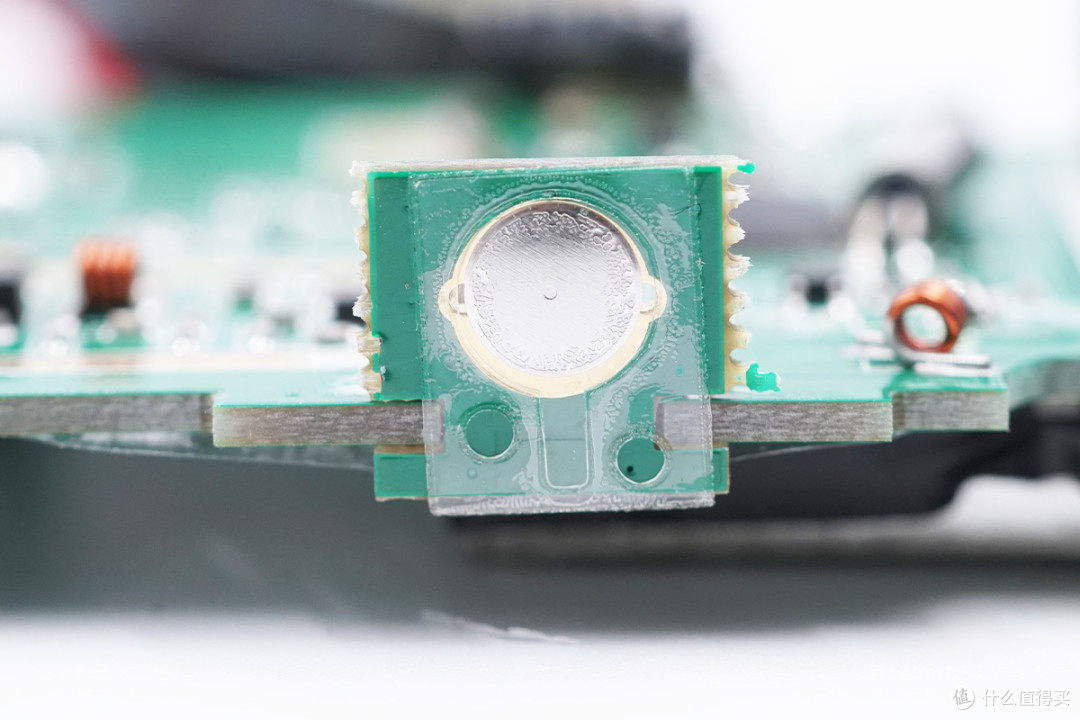

主板上金属薄膜按键特写。


拆解报告:elite酷亿老友护理对讲机MC-300


一颗LED指示灯特写。


拆解报告:elite酷亿老友护理对讲机MC-300


子机拆解全家福。

四、我爱音频网总结

elite酷亿老友护理对讲机MC-300在设计上主副机功能分明,并按照使用主体的不同进行了相关的功能设计。看护人使用的主机相对功能更丰富,可进行的调节和操作也更多,监听模式更是能够时刻关注被看护人的动态。而子机仅保留了最基本的通话功能,降低了学习成本和避免了操作失误。

内部结构上,主副机相互对应,均采用了BEKEN博通BK4815N模拟双向无线电IC,是一款完整的小尺寸解决方案,适用于低功耗,低成本,高度集成的移动和便携式消费电子设备。搭配CHMC华越微电子D4890 功放芯片放大声音,使通话功能清晰稳定。

不同点是主机采用了三节7号AAA镍氢可充电电池,可使用相同电池进行更换。而子机则是采用了容量650mAh聚合物锂离子软包电池,不可自行更换。不过两者都能提供长久的续航时间,不必为电量担忧。
