搭建HTPC之穷人的选择:如何将6块硬盘塞进15升的戴尔7010DT机箱
如果您需要照搬我的方案,需要具备的动手能力:会用电烙铁焊接电线。需要准备的其他工具:螺丝刀、尖嘴钳、手术刀片、牙签。
2018年,在房价达到最高点的时候,我成功地购买了第二套房子再次成为房奴。 这是一套简单装修的二手房,前房东只给我留下了地板、墙面、卫生间和灯具,连室内的门都没有留下,更别提家具家电了。话说新房钥匙一到手,各种买买买还是很爽的(心痛啊)。所以后续的各种采购都坚持低价格标准(还不是因为没钱)。
因为客厅比较宽敞,所以乘着618的促销,买了台当时最便宜的65寸酷开彩电,号称4K分辨率,价格不到3000元。再花三百多元配了个电视柜(其实就是一铁架子)
作为一个从来不看电视的伪影迷来说,这台电视机的入户是千载难逢的好机会,可以播放电影的名义光明正大地安装一台新电脑啦
那么问题来了,为尽可能美观协调,HTPC首选放在电视柜里面,但是空间实在局促,需要找一个高度不超过25厘米,深度不超过35厘米的卧式机箱,还要尽可能好看。同时考虑到还要安置最近这十多年攒下来的6片3.5寸机械硬盘,短小精悍的ITX主板就不考虑了(贵、扩展性不够、能装6片以上硬盘的机箱都有足够的空间放得下M-ATX主板)。作为一个玩了25年windows的老大爷,根本没有兴趣也没有脑力去学习各种群晖在兼顾整机性能、尺寸、扩展性和存储空间的前提下,M-ATX规格的AMD集成主板成为不二之选。

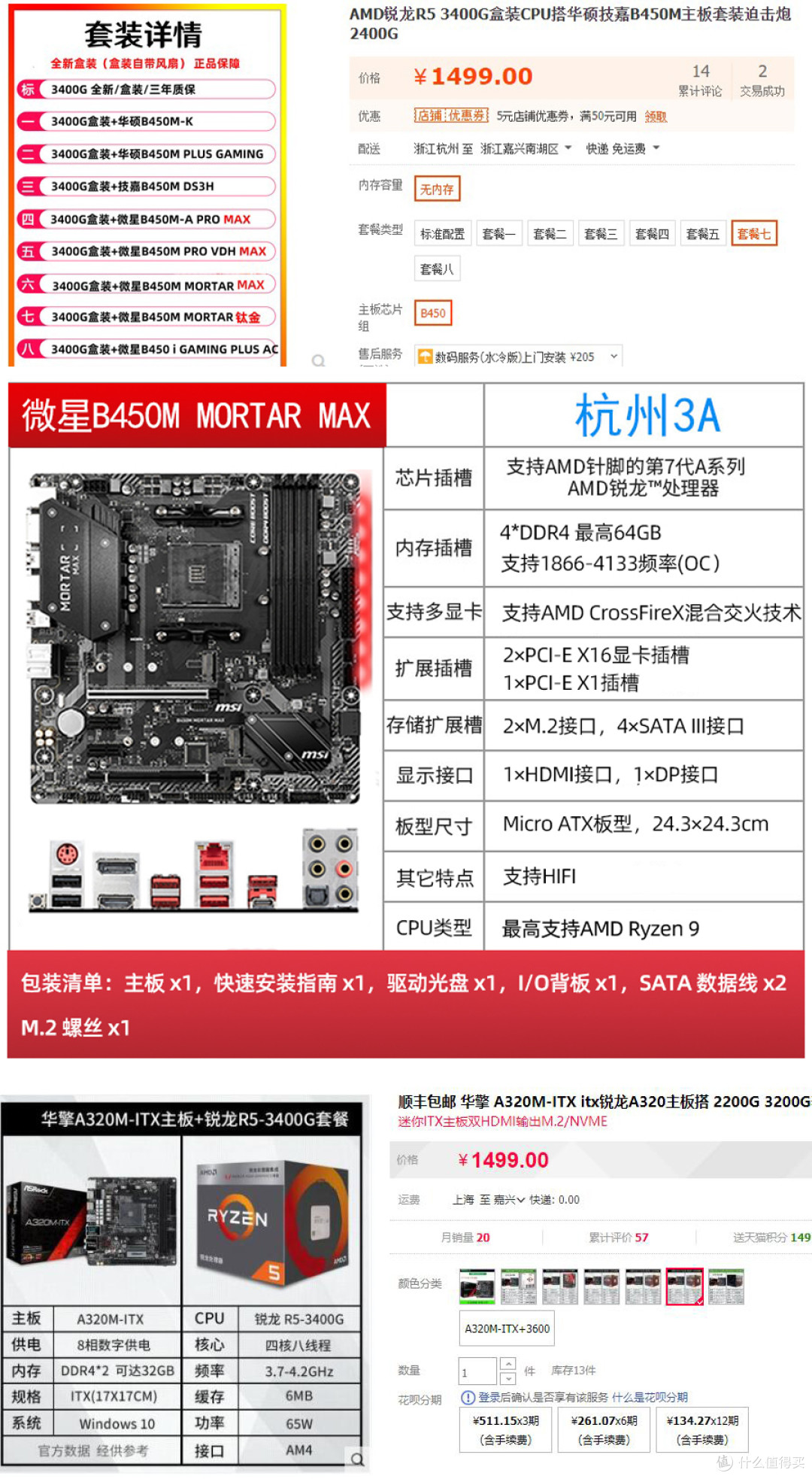

当时买的是套餐六微星B450M迫击炮MAX,8G内存,今天为了写文章再次打开链接,发现内存价格居然涨价了。
本来以为挑个机箱分分钟的事,但现实却给了我一记响亮的耳光!
考虑到颜值和拆装硬盘的便利性,首先从8盘位的NAS机箱下手。what?20升以下的8盘位NAS居然都不支持M-ATX主板?明明有大把的空间可以安装M-ATX主板啊! 然后我发现了万由810A,27.6×31.5×19.7的尺寸,体积只有区区17升,这不就是我梦寐以求的款式吗?但是1499的标价吓退了我(这也是之前没有发现它的主要原因)。后来了解到这居然是全网唯一能够支持M-ATX主板的8盘位NAS机箱,然后我鼓起勇气跟掌柜的聊了几句,然后,就没有然后了。我能说掌柜的态度跟他的网名简直是绝配吗?
既然不考虑万由机箱了,只能在PC机箱里面寻找。已经8102年了,前置USB3.0接口必不可少!因为手里硬盘数量太多,不愿意以移动硬盘的方式解决,所以一个以上的标准光驱位成为了一个强制性要求。但是现实再次打脸,因为电视柜深度只有35厘米,按这个尺寸居然找不到一个带标准光驱位和前置USB3.0的机箱!
再次降低对机箱尺度的要求,历经n个不眠之夜终于找到了戴尔7010DT,这个机箱其实已经看过很多次,但是店家清一色介绍必须安装戴尔家的非标主板,直到我看到了某条评论说可以安装MATX主板。140元标配原装电源除了香还是香啊有没有!
跟店家沟通后得知,这个机箱最大支持24.5×24.5的标准MATX主板,但是需要改线!改线!改线!对我来说,这是折腾的好机会啊,在店家的怀疑中,愉快地下订单付款了

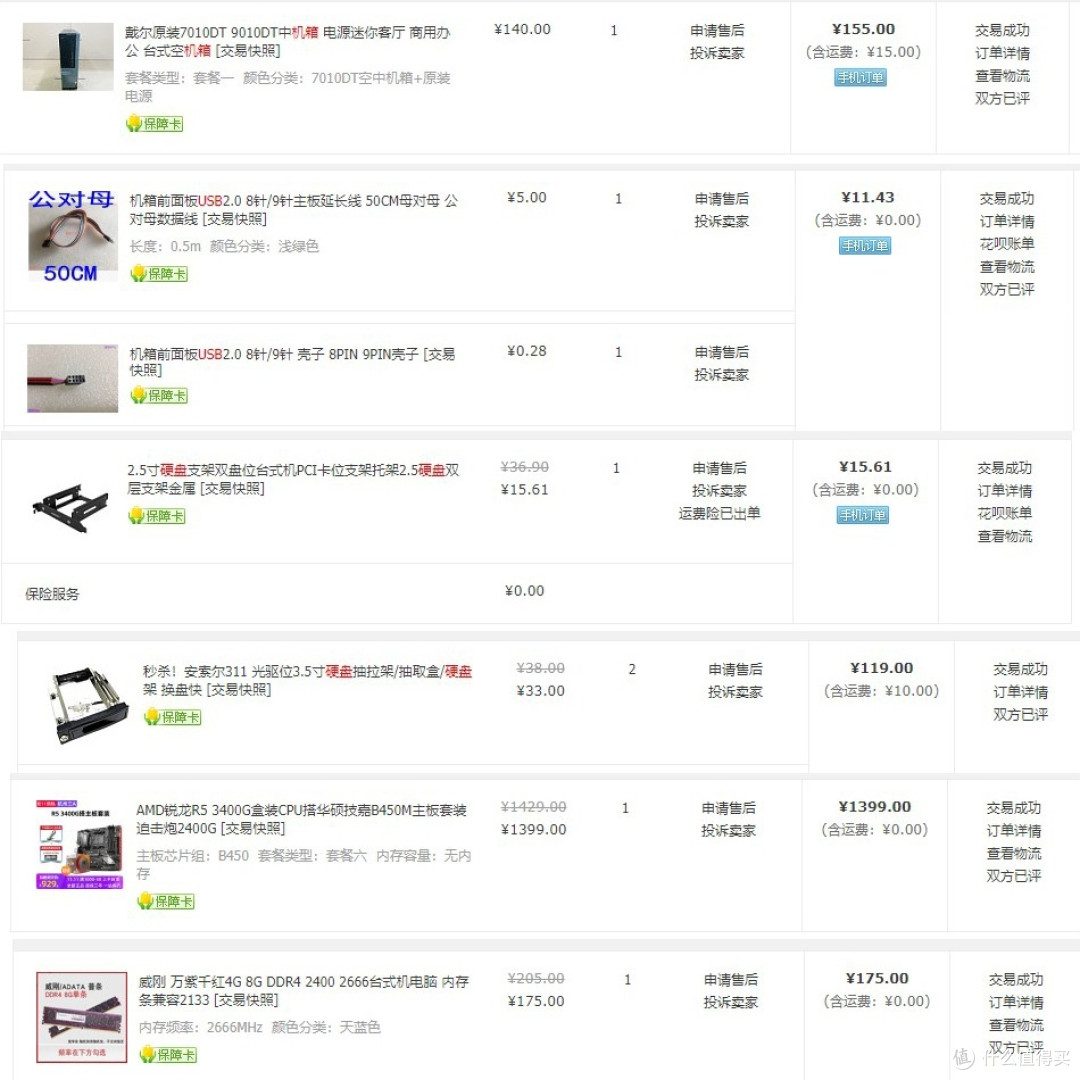

这是10年前买的TCL精鼎机箱,用来连接投影仪,可以看到跟戴尔相同的厚度,但平面尺寸小了好多,同样支持M-ATX主板,体积只有13.2升,非常经典的设计,可惜光驱位做了个装饰盖板,除非把前面板拆下,否则就没办法安装硬盘抽取盒,只能继续留在老房子里面吃灰啦。因为涉及到7010机箱的线路改造,所以除了板U还要额外购买一些小零件。

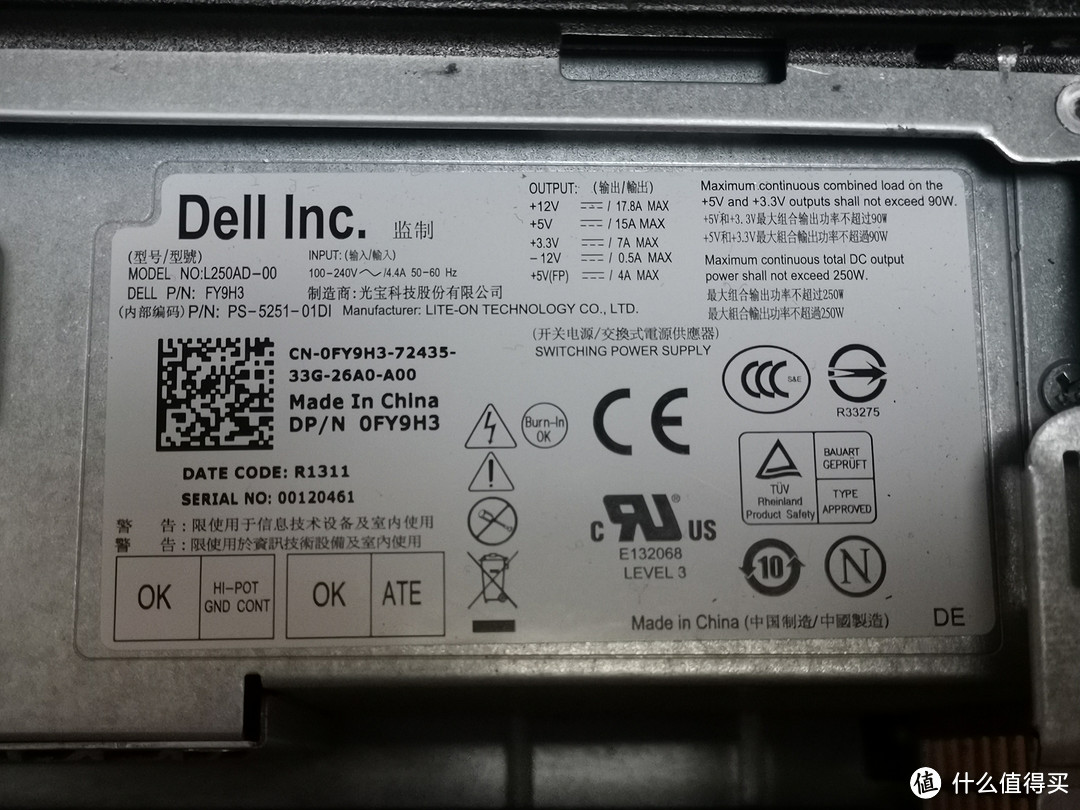

只花140元就能买到标配250瓦原装电源,正面板9.9成新的机箱,还要什么蜗牛?

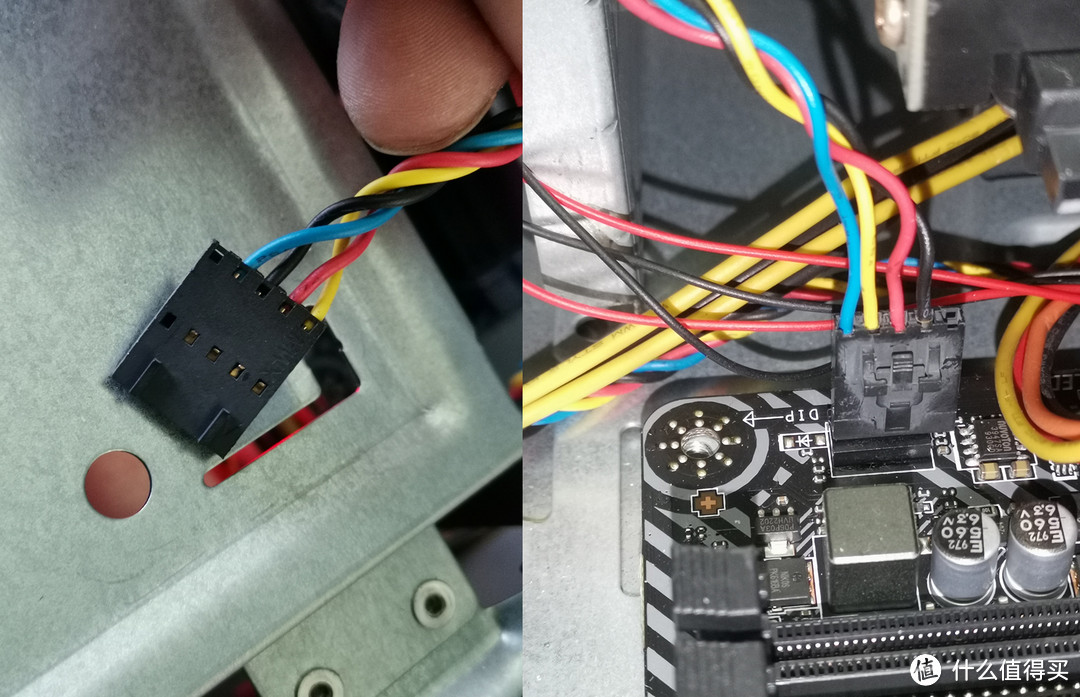

第一步,改造电源开关。拆下前面板,发现这个电源开关必须从内部动手才能拆下,但是这个位置手指头根本伸不进去,难不倒我,一根牙签轻松解决,这个开关集成了Power Led而且是变色的那种,所以有五个引脚,标准主板只需用到其中四个引脚,连接延长线(利用旧的四线调速风扇的线和插头,把插头突出部分用刀片割掉)到对应的主板插脚位置。

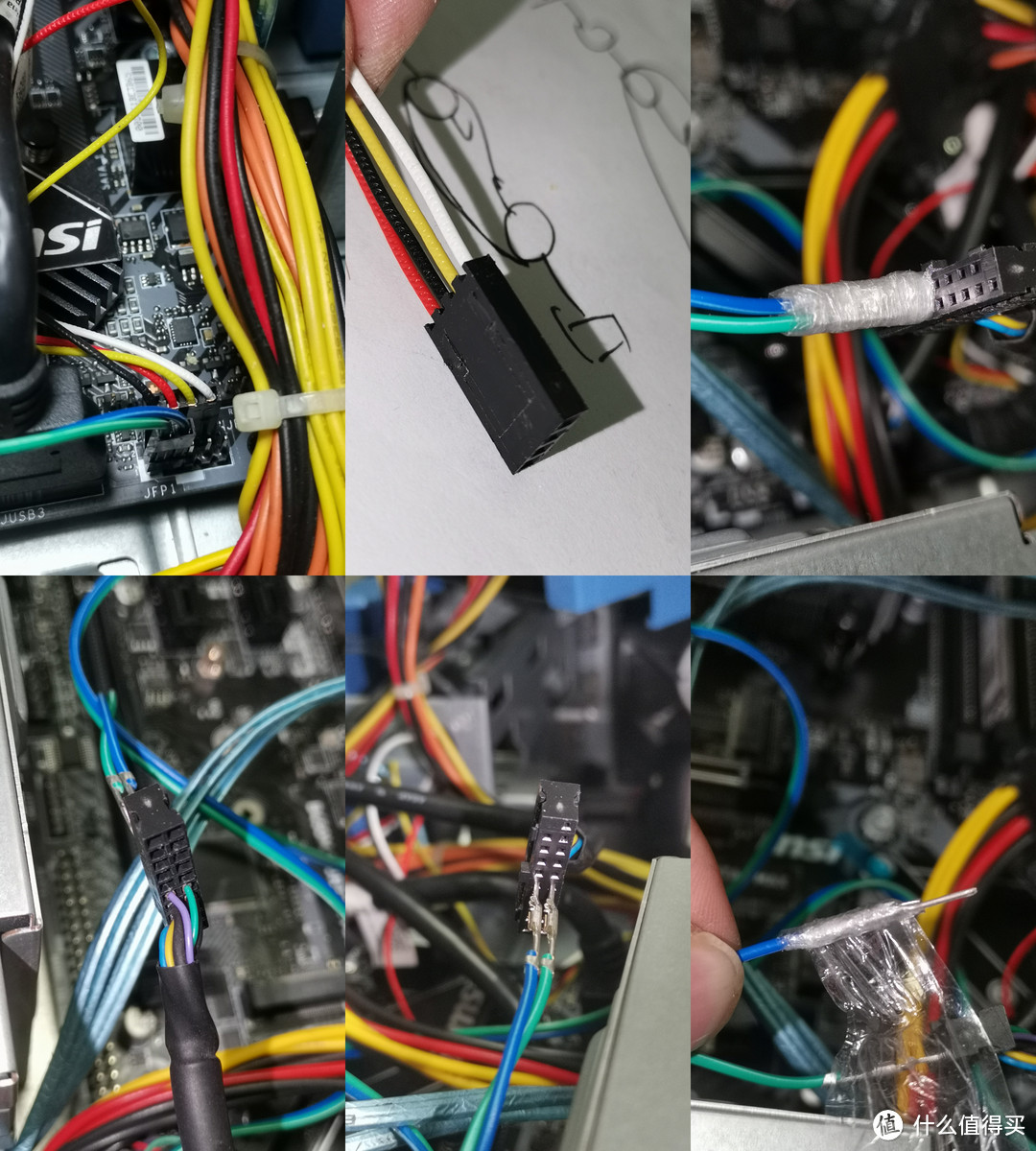

第二步,前面板的USB接线改造。这款机箱前面板集成了USB2.0和USB3.0插座各两个,音频输入输出插座(这个作为HTPC不会有人去用吧),硬盘指示灯,但只做了两个插头。USB3.0的是单独一根线和插头,只要用尖嘴钳加手术刀直接削就能搞定。另外一个插头,连接了两根线,一根USB2.0线,另一根线集成了音频和硬盘指示灯。先用手术刀把USB2.0线头从插头上拆下,装入之前买好的USB2.0空插头中,因为原装的USB2.0和3.0线缆长度刚刚好够插到主板中,节省了大量延长线缆的工作,在这里赞一个。硬盘灯就没有这么幸运了,还好只是两根线,从之前买的公对母USB延长线上拆下两根轻松解决,两针的空插头,可以从旧机箱拆,或者直接淘宝买一套2灯2开关电脑机箱线,外面包裹的绝缘材料是保鲜膜。
第三步,改机箱风扇,原配的8厘米机箱风扇,刚好正对着硬盘位吹,所以这个风扇比较重要,但同样需要改线,一把手术刀片轻松调回标准线位。

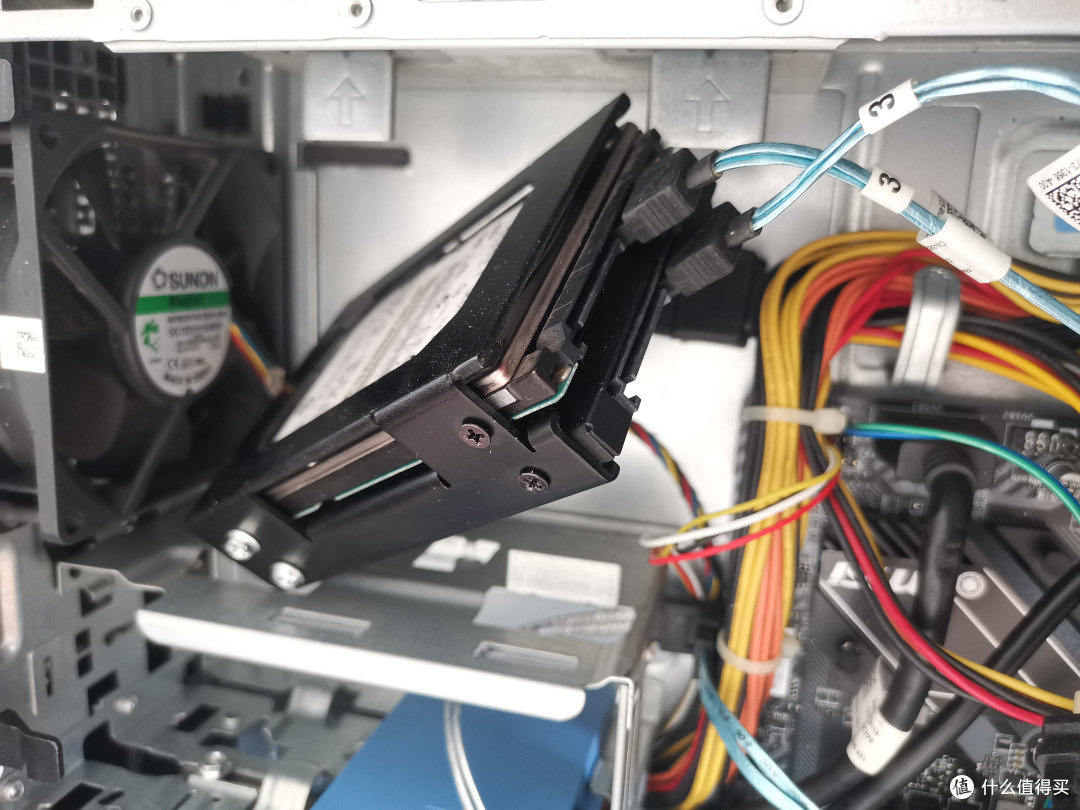

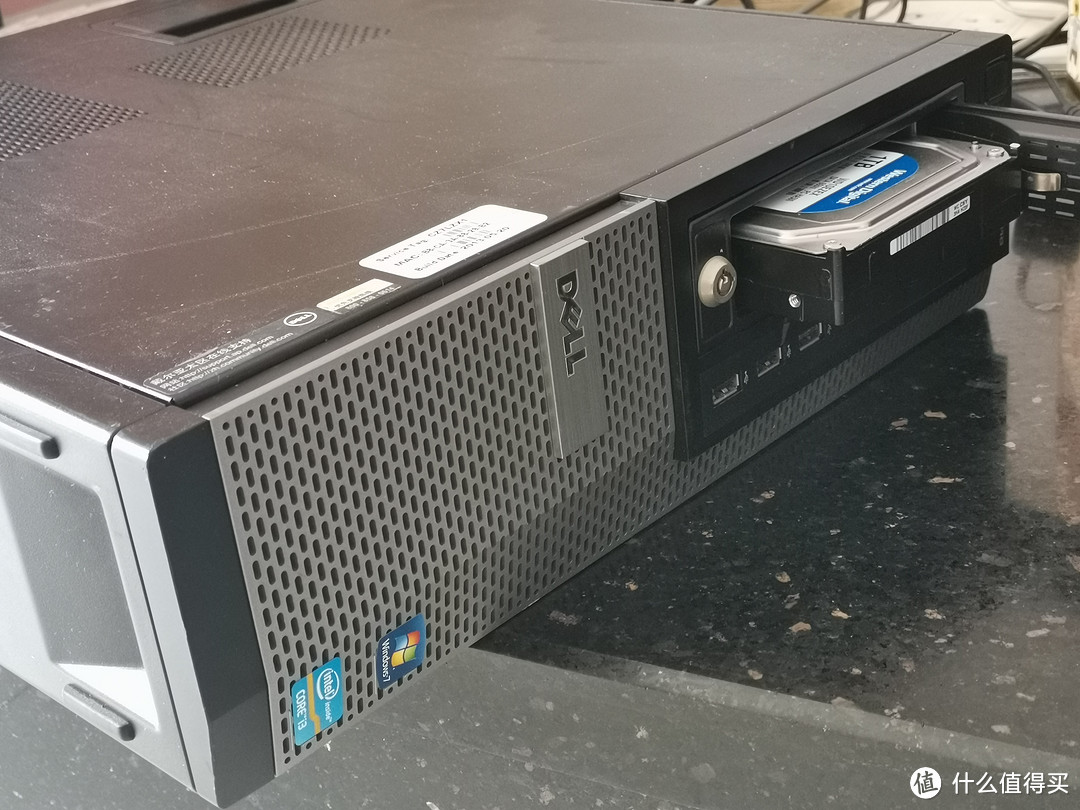

第四步,拆掉2.5寸硬盘扩展架的挡板,装上两个2.5寸硬盘,120G的威刚SSD(用来做系统盘)和东芝的160G机械盘(用来做下载盘),放在3.5寸硬盘位下面妥妥的,其实空间已经很紧张了,最后光驱位装上热插拔硬盘盒。完工!
现在,已经安装了4片硬盘,另外的两片硬盘嘛,可以安装在主板上啊
我的6片3.5寸硬盘的安置目标,最终以完成三分之一的结果告一段落,好在还有一个硬盘插拔盒,可以在众目睽睽之下相对方便、隐蔽地解决冷存储硬盘的数据交换需求。现在要做的,就是一边看电影,一边等待价位合适的支持MATX主板8盘位NAS机箱上市
总结
10厘米厚度的机箱,使用3400G原装散热器后还有1厘米的散热空间,又省掉了购买散热器的一大笔开支。美滋滋。
M-ATX主板不应该选24.4×24.4的,原因是机箱空间太紧凑了,如果选择略窄一些的M-ATX主板(价格更便宜了),比如24.4×21.5的M-ATX主板,或者更小的M-ATX主板,就可以放3个3.5寸硬盘,现在用的是24.4×24.4版型,USB3.0数据线刚好顶住了3.5寸硬盘电源线,因USB3.0的线比较坚硬,这个应力比较大,长时间顶住电源插头且造成了明显的位移,时间久了怕影响到硬盘,如果用窄一些的主板可以避免此类问题。
前置USB3.0速度还是有点慢,所以偶尔用用应急还行,高速传输还是需要以热插拔硬盘盒的方式通过内部的硬盘线直连,简单粗暴有效!又可以省下一大笔购买3.5寸移动硬盘盒的小钱钱啦!
现实生活中,像我这样手里有一大堆老旧硬盘,既要看电影玩小游戏,又不愿意安装NAS24小时不间断开机(学不会也懒得学还费电!),只要一台电脑放客厅的人(平时办公上网用笔记本电脑),寻遍smzdm不会只有我一个人吧?

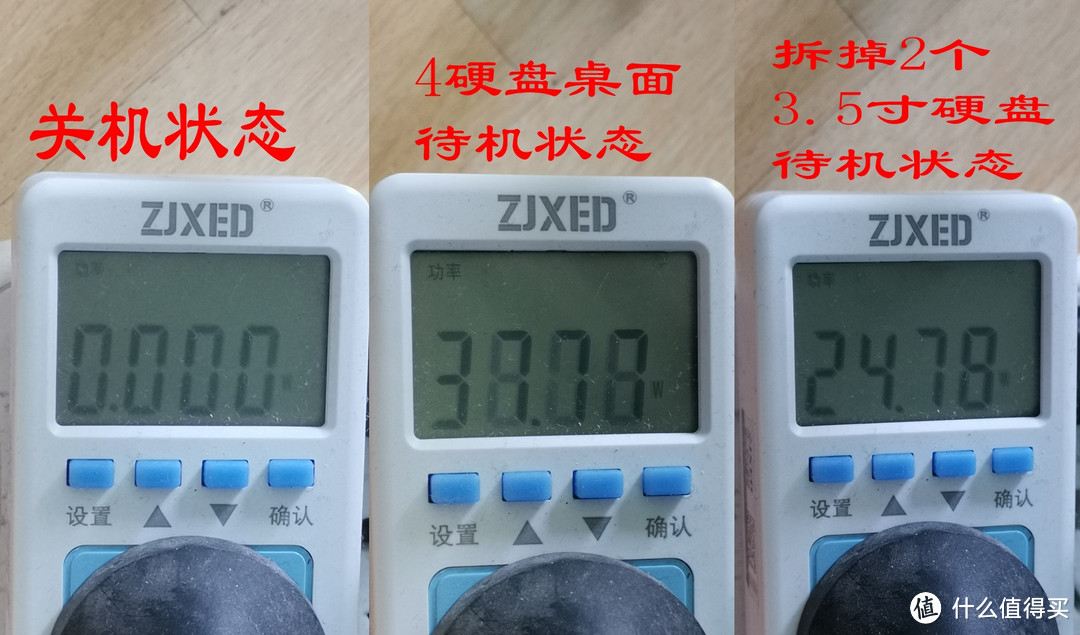

最后,按照惯例,各种高清电影播放照片、各种工况的功耗、娱乐大师镇楼,谢谢各位。

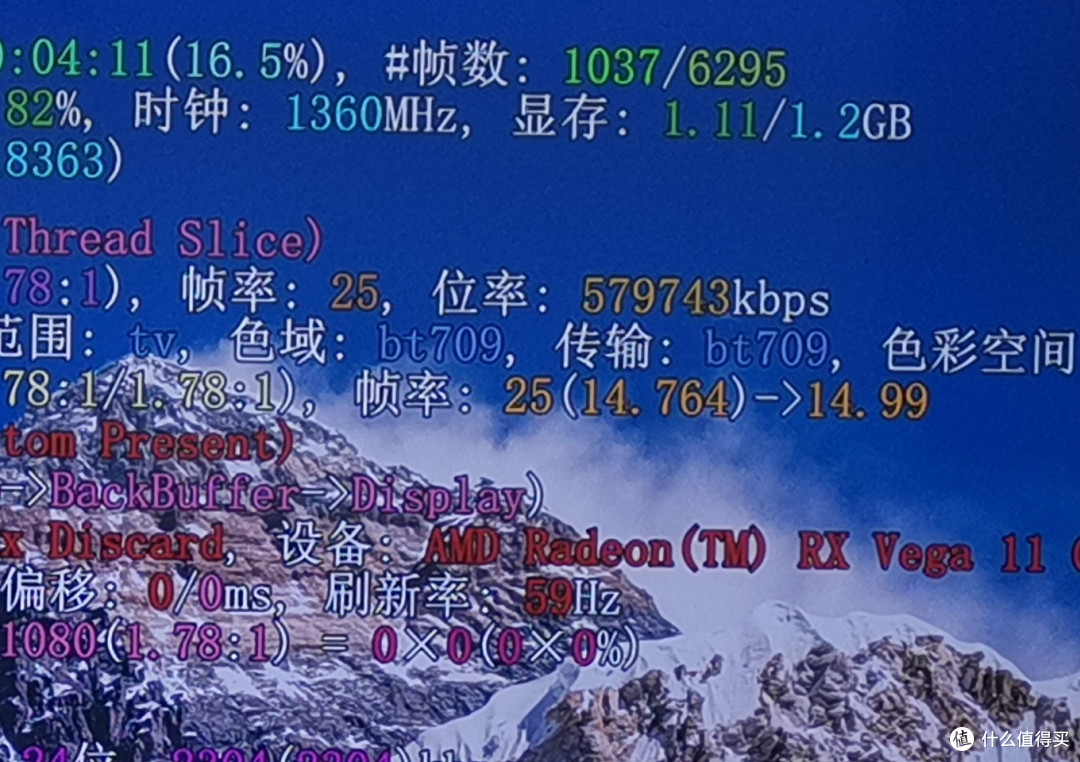

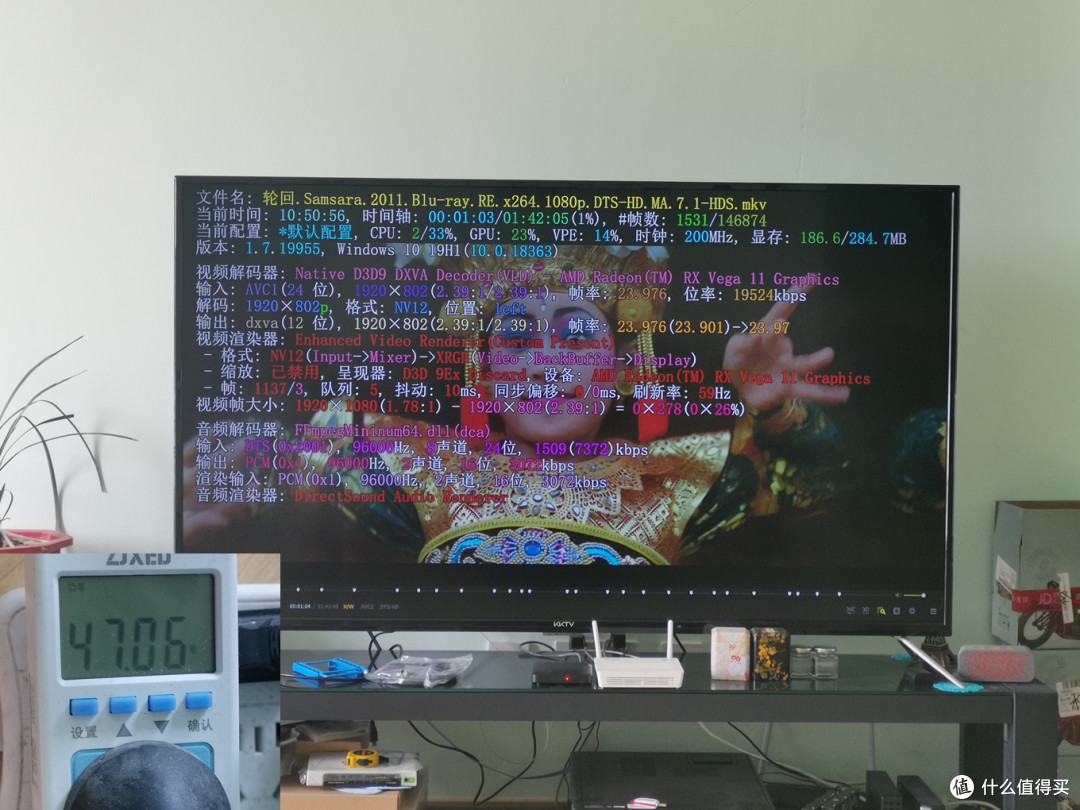

8K播放断断续续,整机功耗和CPU、GPU的负载也证明此平台无法完美播放8K
8K播放断断续续,播放速度达到了可怜的15帧/秒,整机功耗和CPU、GPU的负载表现也证明了此平台无法完美播放8K。
娱乐大师测出来3400G的显卡得分才一万三千多分,目测不正常,但不知道哪里出了问题?望路过的大师不吝指教!在此谢过。
