LEGO 乐高 拼拼乐 篇176:未来与现代的结合:42081 沃尔沃 ZEUX 概念式装载机
购买理由
作为一个乐高达人最喜欢的还是机械组。2018下半年乐高相继发布了几款科技套装,其中最吸引我眼球的不是旗舰款42082复杂地形起重机 ,而是这款42081沃尔沃 ZEUX 概念式装载机。
既然是概念式所以这款42081 ZEUX 目前还没有量产实车,但它却是沃尔沃建筑设备和乐高共同开发的未来性重机车辆。
沃尔沃建筑设备和乐高与一群孩子们合作,创造了一台未来的自动化概念轮式装载机——ZEUX。这款革命性的自动驾驶概念轮式装载机由沃尔沃建筑设备和乐高共同开发。同时,乐高将根据ZEUX推出一款全新的LegoTechnic系列玩具。“设计未来的建筑设备”,是两个团队的共同目标。这次合作使得新型建筑设备的各类概念测试成为可能,包括功能、规模、设计和交互等方面,并且也让人工智能在大型工程机械中的应用更加人性化。在建筑设备的演变过程中,沃尔沃概念轮式装载机ZEUX的诞生是一次具有现实意义的进步,而由孩子组成的焦点小组在ZEUX的研发过程中帮了大忙。小组成员针对早期的设计图纸,向设计人员积极反馈,而他们的意见最终成就了ZEUX的一些新奇的特点。其中,ZEUX的两个主要亮点——“绘图无人机”和安装在车辆顶部的可调节相机升降臂——亦被称为“天眼”,都来自小组的创意。
“天眼”体现了一种全新的创新特征:它能准确显示设备“注意力”指向何处——这意味着它能够与人进行“眼神接触”,并确认他们的存在。这种特性并非是自动驾驶车辆与生俱来的,因为通常自动驾驶设备需要多个传感器帮助车辆在静止和运动的物体间移动,而人眼并不会同时看到这些传感器。“天眼”解决了这个问题,让人与设备的交互变得尽可能安全和直观。
无人机将在ZEUX轮式装载机上方盘旋,帮助ZEUX清楚地了解周围的环境,及在其“视线”范围外的事物,并根据这些信息来规划如何作业。
ZEUX配备四台25kW电动引擎用于牵引(每个车轮各一台)。由于自动化驾驶需要保持设备的平衡,ZEUX的车轮上也装有传感器——就像人类的双脚一样,为ZEUX提供出色的牵引力和稳定性,并设定车轮驱动力的方向。ZEUX的两个车桥上还配备了阿克曼转向系统,能在360度转向时进一步加强稳定性,大幅提升设备性能。
ZEUX的驾驶室内没有操作手,这使得车辆底盘可以完成一些普通设备无法完成的“动作”。采用剪刀架的设计理念,ZEUX的车身可根据需要进行升降,从而使得设备处于最佳的作业姿态。车体平衡将通过配重(其中也包括电池组)的自行运动来保持,这意味着ZEUX能够根据需要改变重心。在现场作业时,ZEUX的倾倒作业表现会比传统设备更强。装填铲斗时,整台设备的机身能够降低高度,并通过调节配重来重新获得平衡,节省动力。
ZEUX自动驾驶轮式装载机为全电动式,其150kWh电池足够让机器工作三到五小时。随后,设备会返回充电站,以感应充电的方式为电池充电(无需插电源),从而实现ZEUX的连续作业。
上面的渲染图够棒的吧,虽然乐高化后的沃尔沃 ZEUX不带有动力组,但却有4组手动动作和可活动的多处机关,并且目前它在MOC高手的创造下已经实现除了后置电池模块延展外和升降外的全部RC(遥控)化,例如前进后退,转向以及装载臂的升降和倾倒。
商品链接:
外观展示
漂洋过海的外箱,能保持这样已经很不错了,编号42081,官方推荐年龄10岁以上,渲染图的乐高版ZEUX还是非常科幻的:

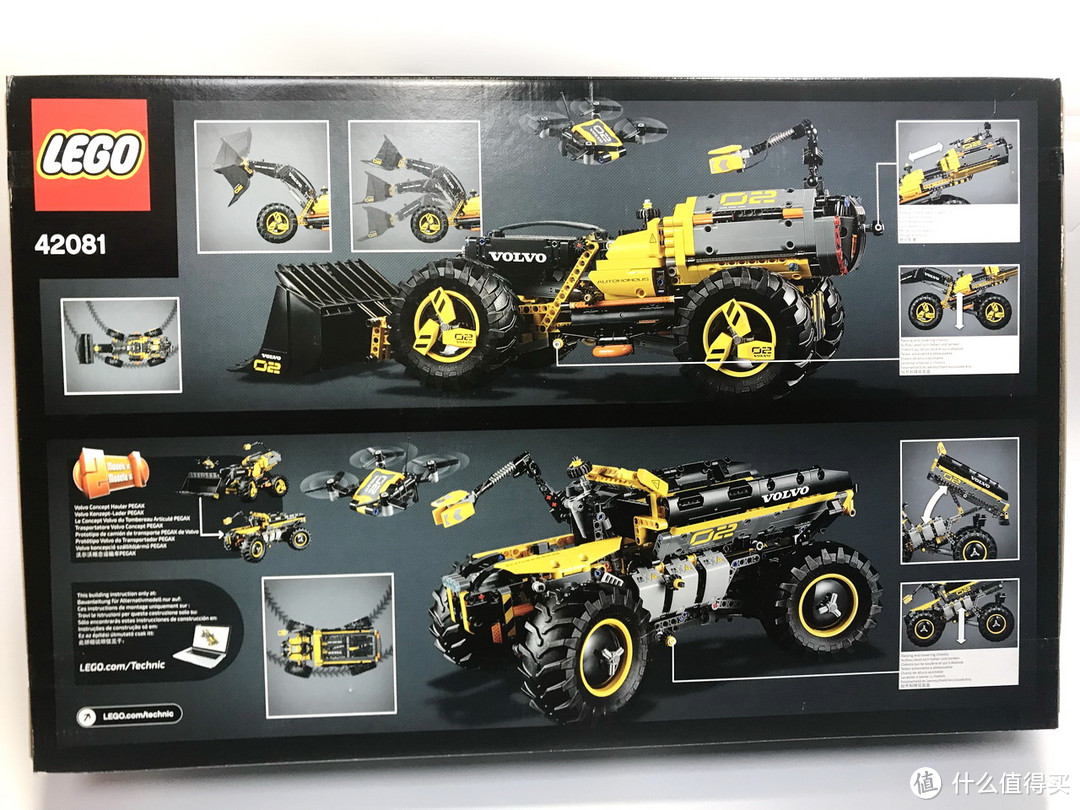

背面的动作展示以及B模式形态,B模式对比A则逊色了不少:
这款081虽然连次旗舰的档次都不够,但盒子可不小,对比2018年超旗舰42083布加迪也就薄了一些:

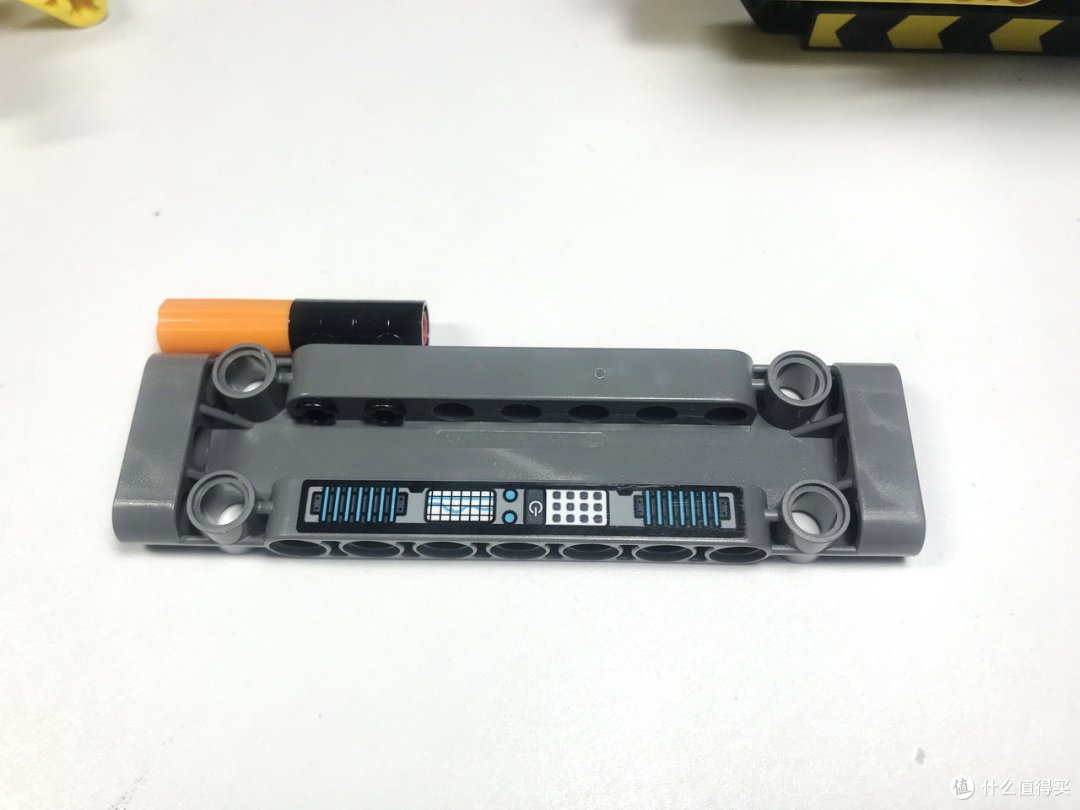

1:1图示为ZEUX后上部的科技中板:
工厂代码35S8,乐高捷克工厂出品:
这套零件没有分包,虽然是1千颗粒出头,但相对分包的还是麻烦了一些:
巨大的轮胎和大铲为散装。这套107X44的巨型轮胎在我之前的乐高原创中就提到过,为目前乐高官方最大的轮胎,并且2014年科技旗舰42030的绝版大铲又重新出现了(又为晚上车的乐高玩家提供了补充绝版零件的机会):
说明书和贴纸塑封在一起,减少在盒子中的磕碰损坏:

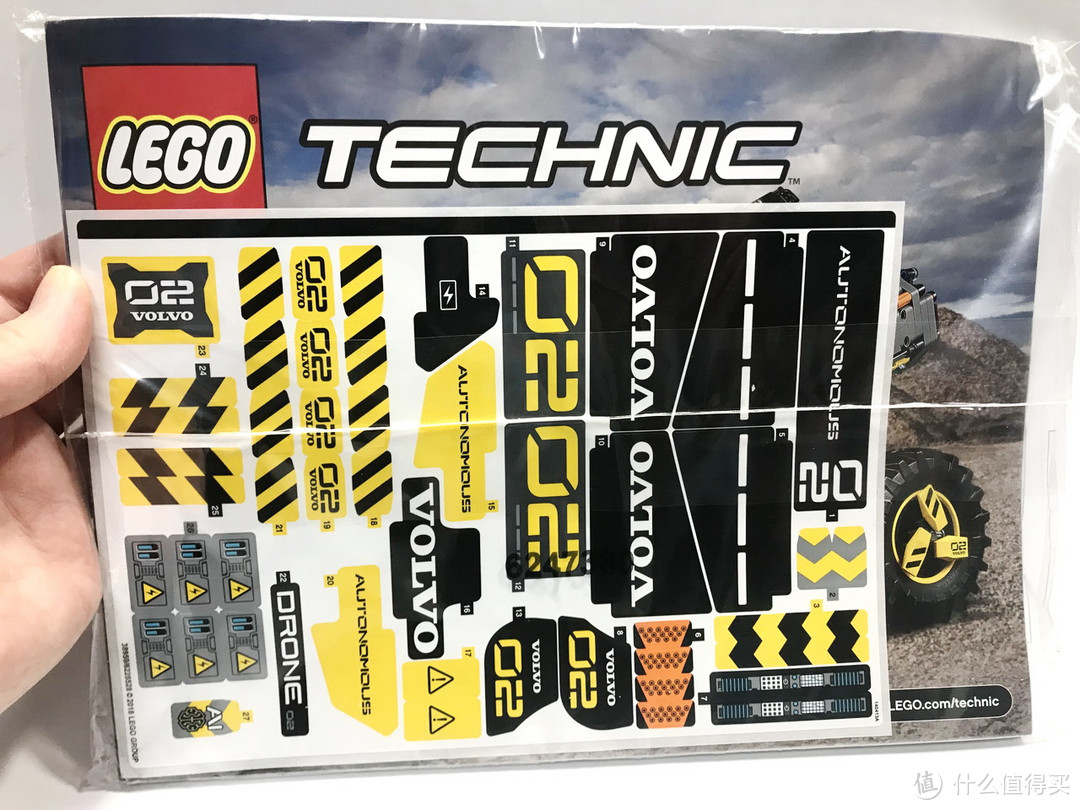

贴纸数量在大科技系列上并不算多,这套如果不贴贴纸效果会打折扣:

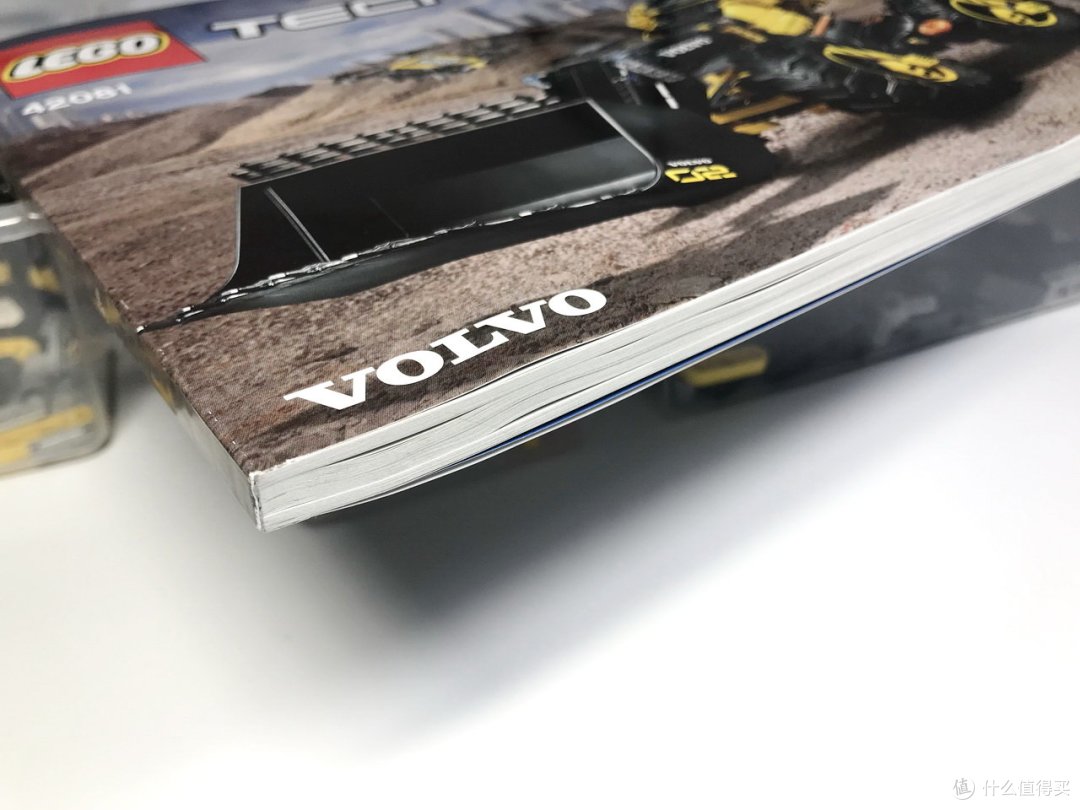

说明书只有A模式,但毕竟是上千颗粒的套装,厚度客观:

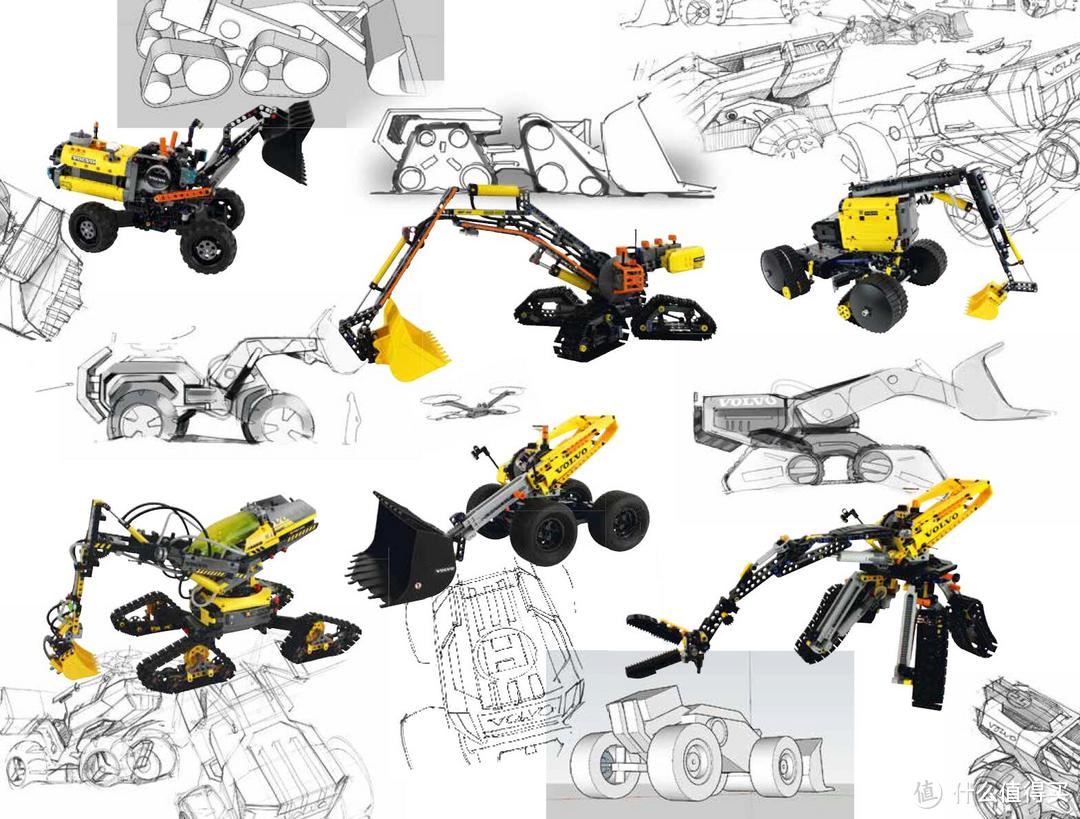

在说明书后面提供了ZEUX创造的草图,非常具有纪念价值,光轮胎的最终选型就出现了5种:
车型更是丰富,下面的4履带装载机不排除以后会有类似的产品(其实在乐高城市组上已经有类似的工程机械了):
这套很像最终版,但后面的观察监控天眼是两只:
由于成品太漂亮了,先看成品吧,之后再看拼装过程:

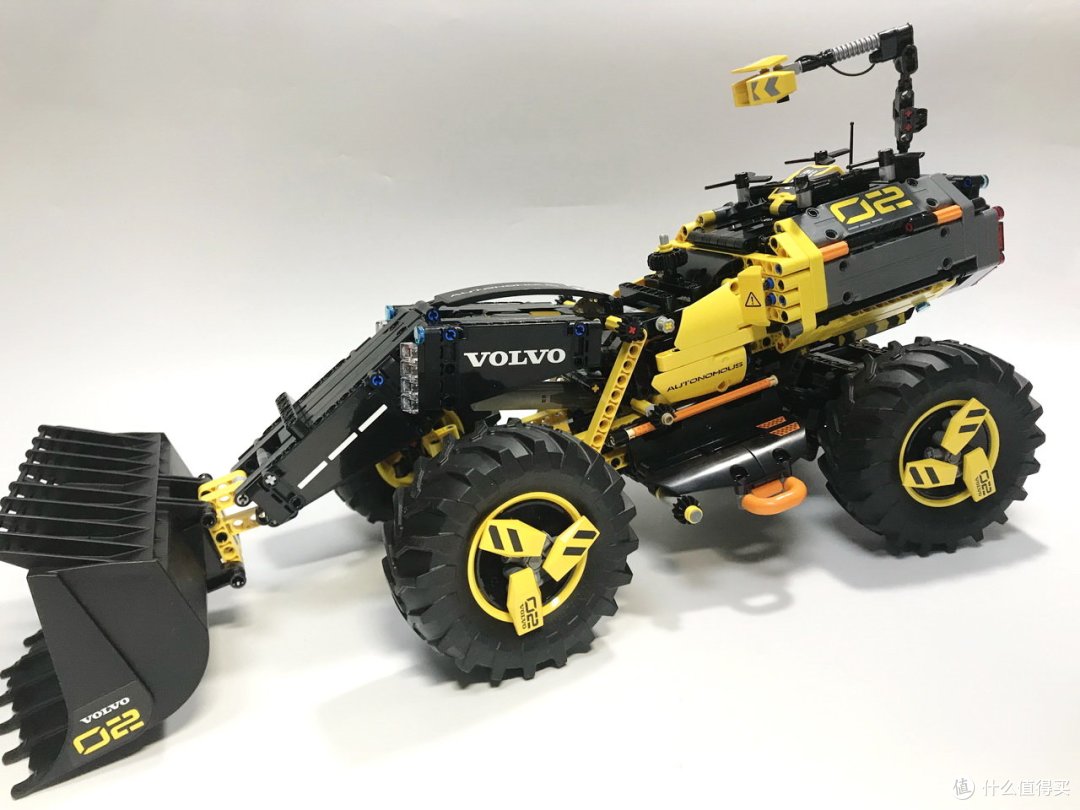

整体造型前半部后和现在的轮式装载机差别不算太明显,后半部分则完全改变了:
后高前低,黄色的涂装很有科幻片中工程机械的风范:
ZEUX属于可调节形态的机械,通过调节轴距和后面的配重可实现多重地形适应的能力。在此调解能力下,乐高版的ZEUX最长可以到60cm,已经不逊于1:8的科技超旗舰和拖挂卡车:
最短则可以到50cm,减少一些占地空间:
缩短模式下,对比传统的VOLVO装载机比例大小几乎一样:
我之前认为最佳的乐高RC版轮式装载机VOLVO L250G 可能要被ZEUX取代了:
真的好像一只翘着尾巴的蝎子:

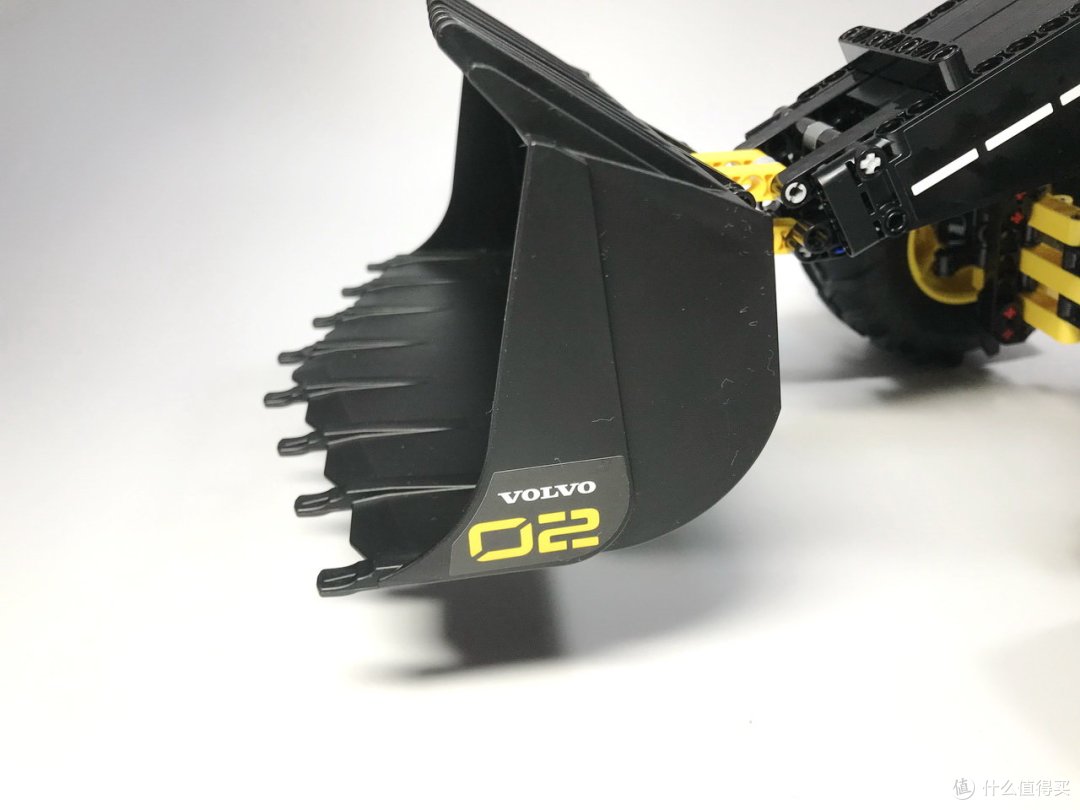

前面的挖铲和42030的完全一样:
两侧增加了贴纸,编号02,可能是试验2号机:

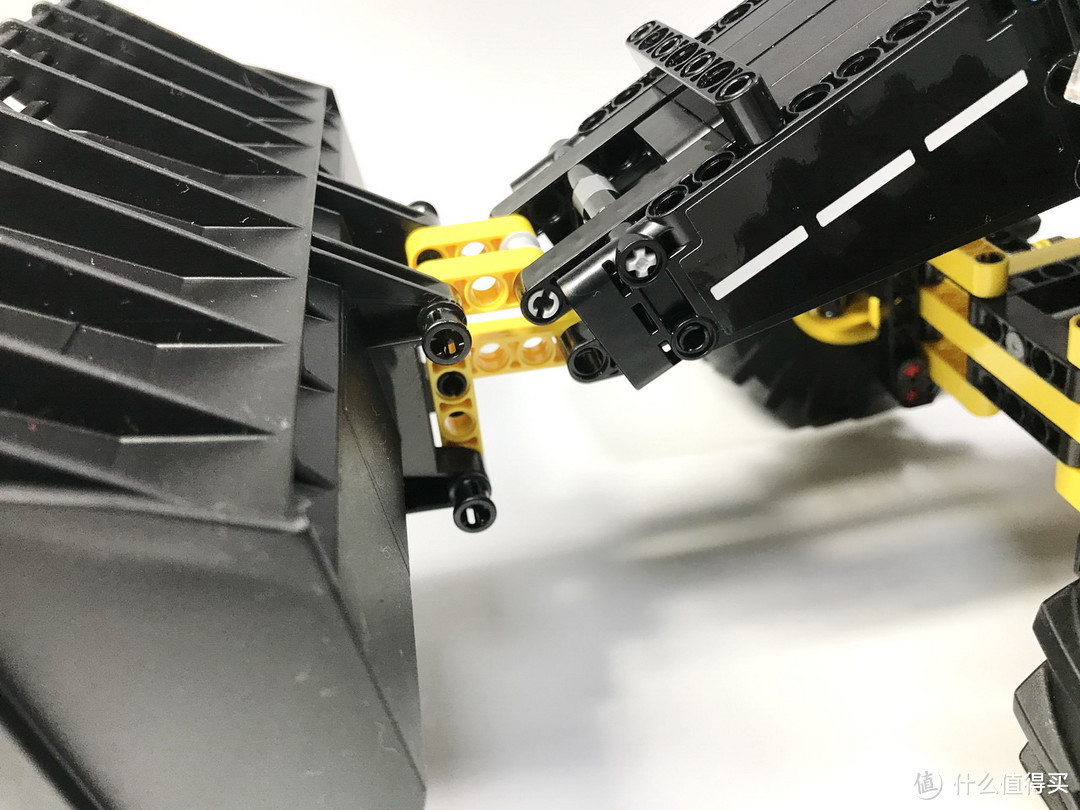

通过4颗锁钉与机械臂链接:
全覆盖机械臂可能是未来的趋势,遮灰挡尘?
工作照明灯:
隐藏在盖板下面的LA大拉杆:

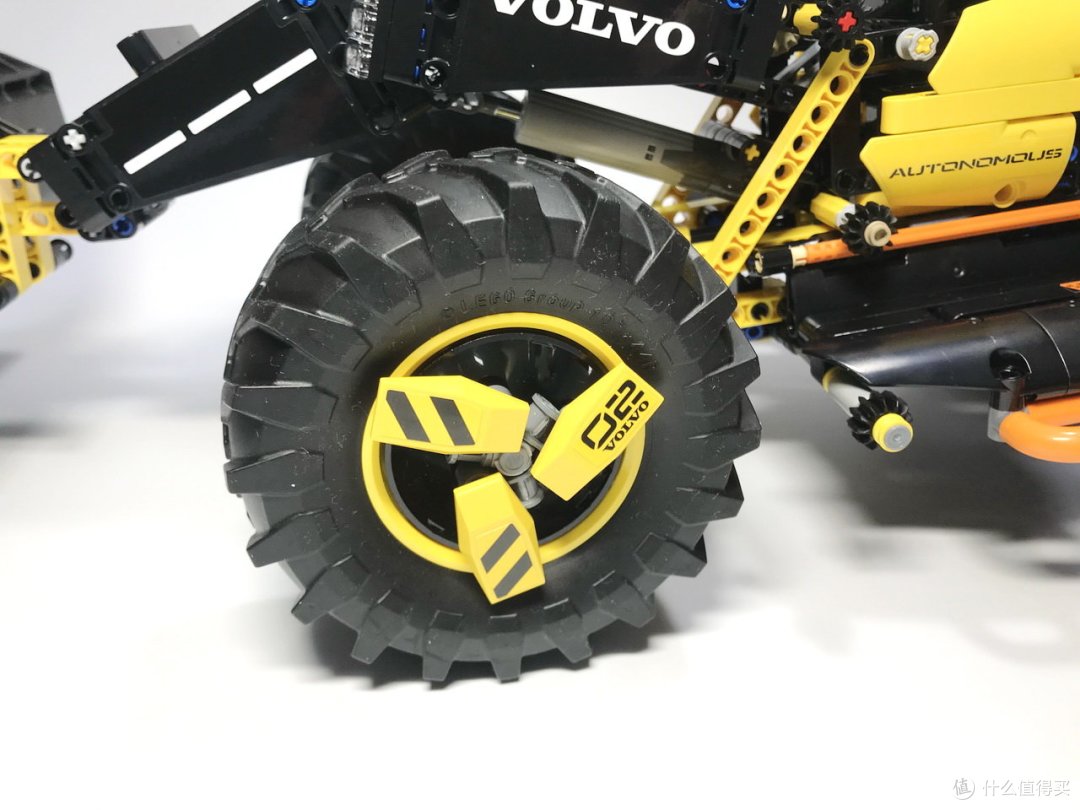

拼装完后的轮胎增加了外侧条纹装饰的轮毂后更加得未来化:
轮胎的胎纹非常细致:

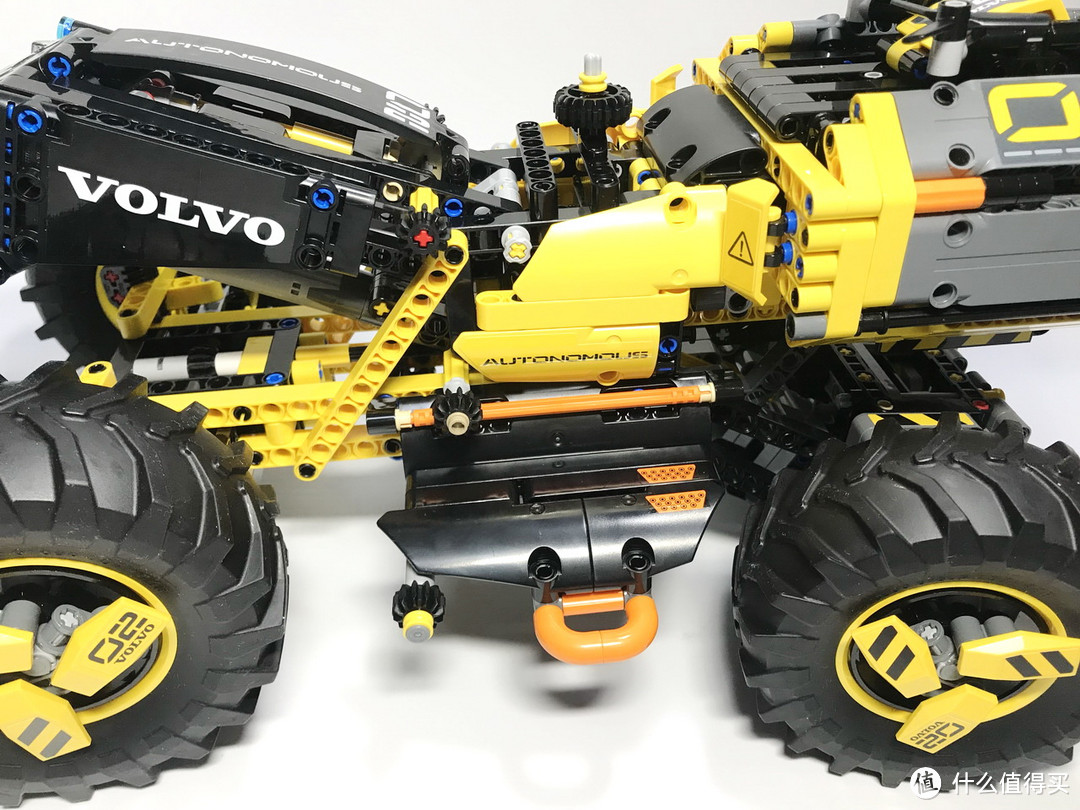

机械臂下面的轮架,转向是前后轮联动的:
腰部没有了传统的驾驶舱,更加得纤细:

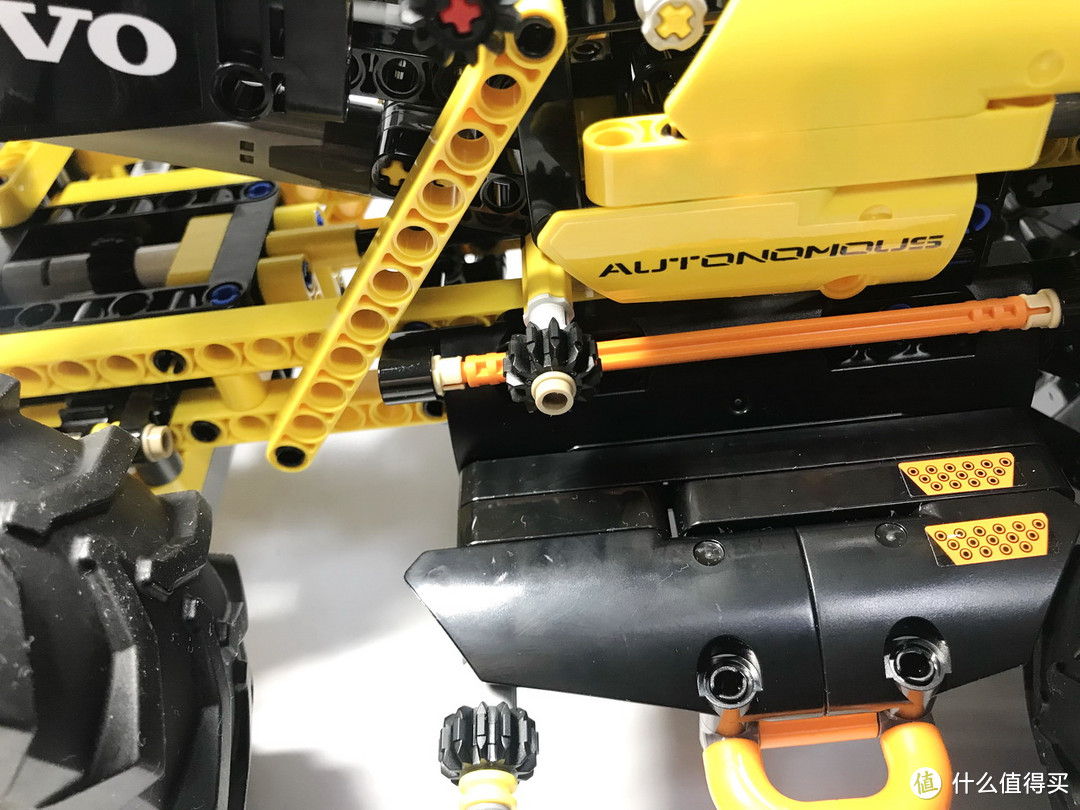

但保留了类似可以用来攀爬上去的脚蹬:
橙色的1/4圆零件套装并不多:
中间一条橙色的线条更增加了美感和活力:
后半部分是巨大的大箱应该是电池仓和智能化部分:
同样编号02:

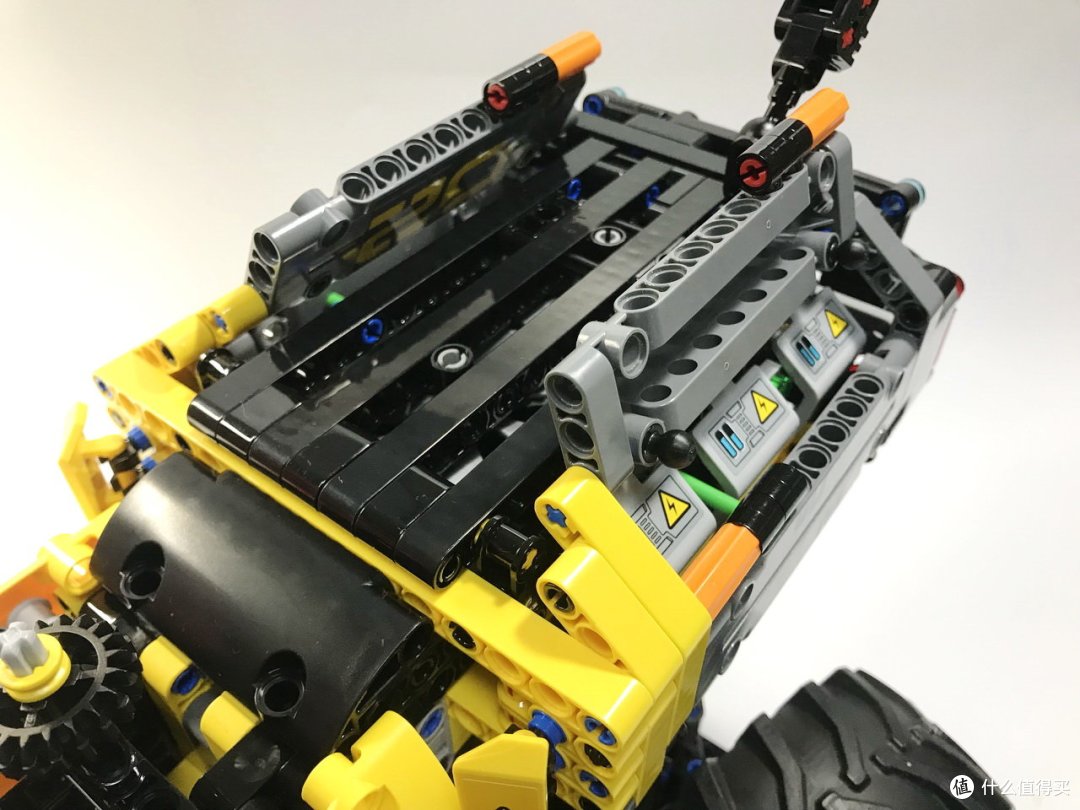

这个部分可以打开,里面有非常多高压电包的指示:
下面还有操控台,内部还有各种指示灯和类似防电弧的设备:
电池模组格栅内部有清晰的散热风扇结构,双位的:
天眼连接在这个部位:

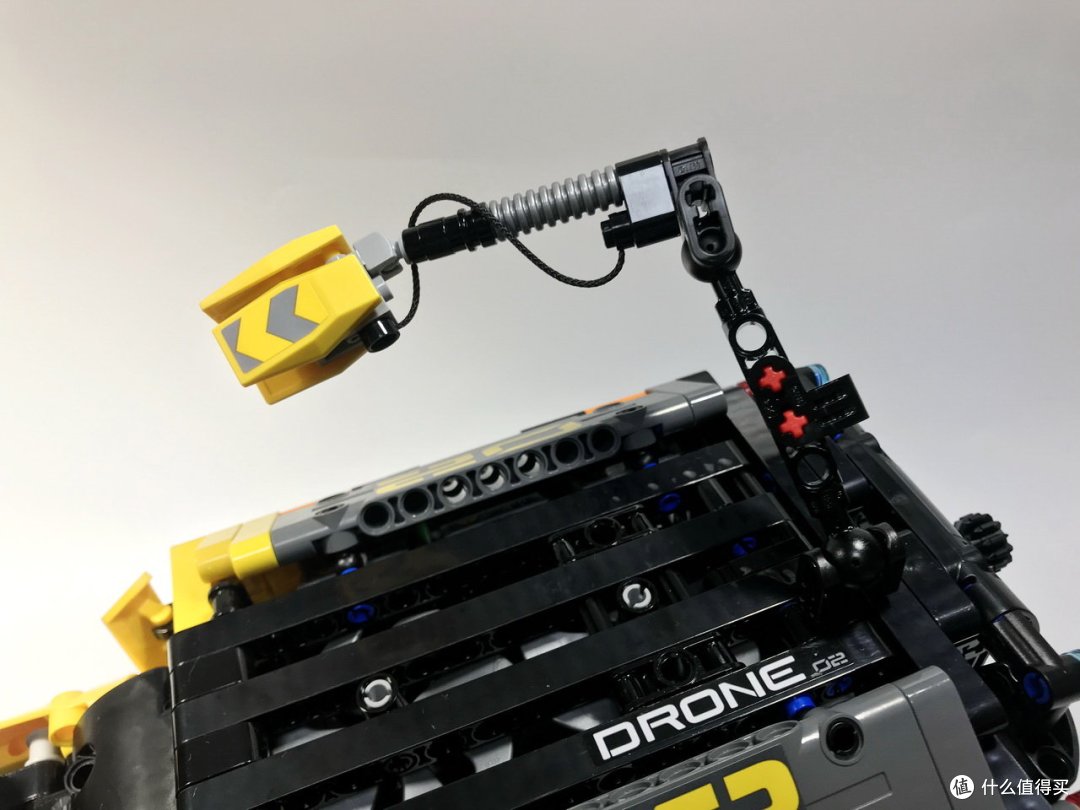

天眼实际就是一个全向摄像头,一开始我以为是小机械臂:
摄像头隐藏在内部,上面有AI人工智能的标记:
这个平台可以收纳无人机,无人机帮助ZEUX清楚地了解周围的环境,及在其“视线”范围外的事物,并根据这些信息来规划如何作业。

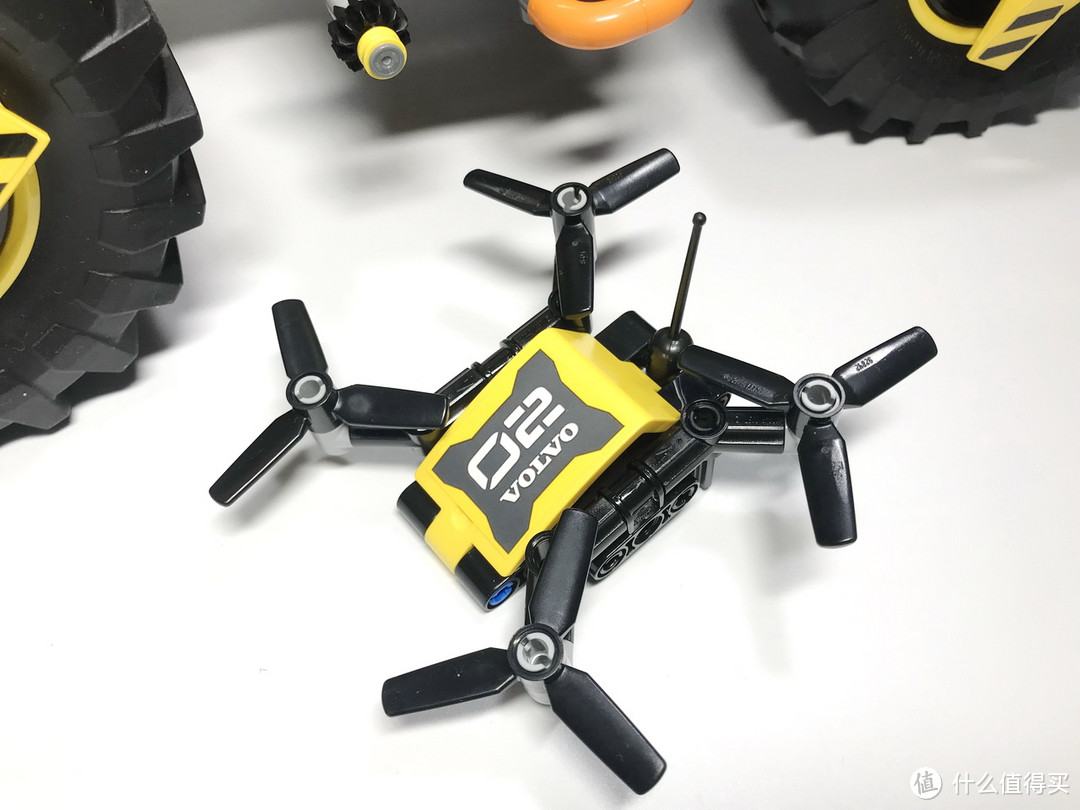

几个乐高零件打造的无人机倒是惟妙惟肖:
后面带有接收天线:
后部增加了额外的支撑杆,一是让无人机前倾,二是可以固定在ZEUX背部的插孔处:

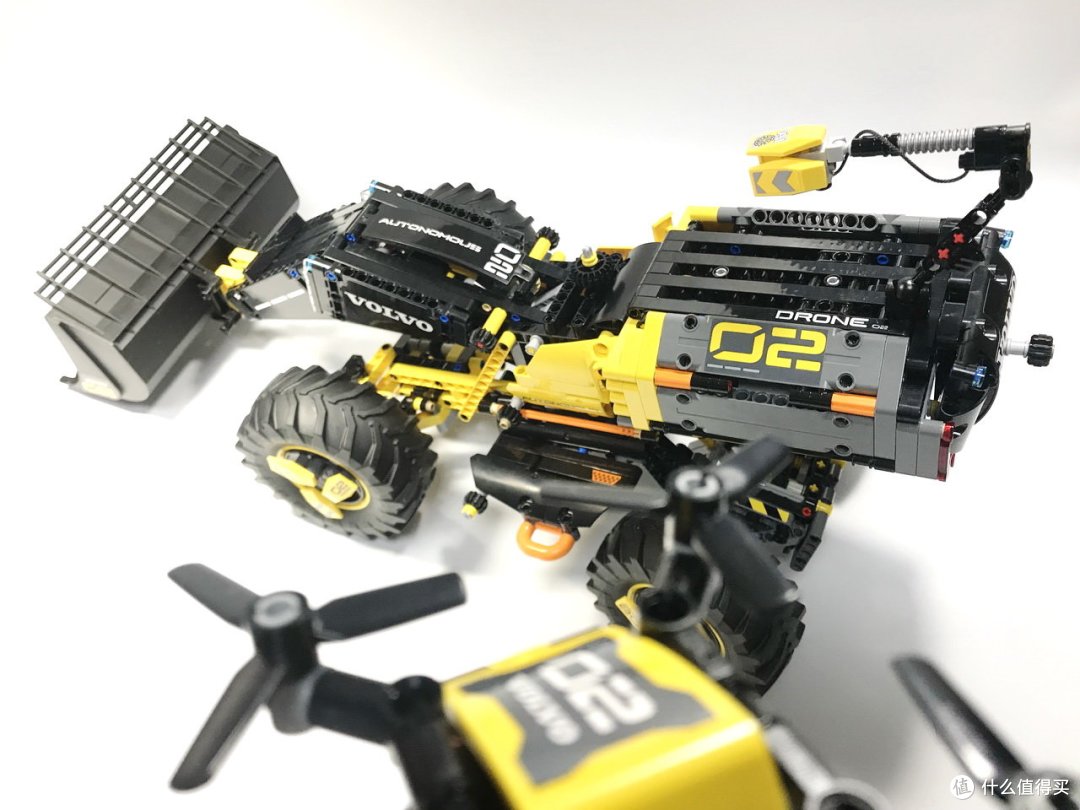

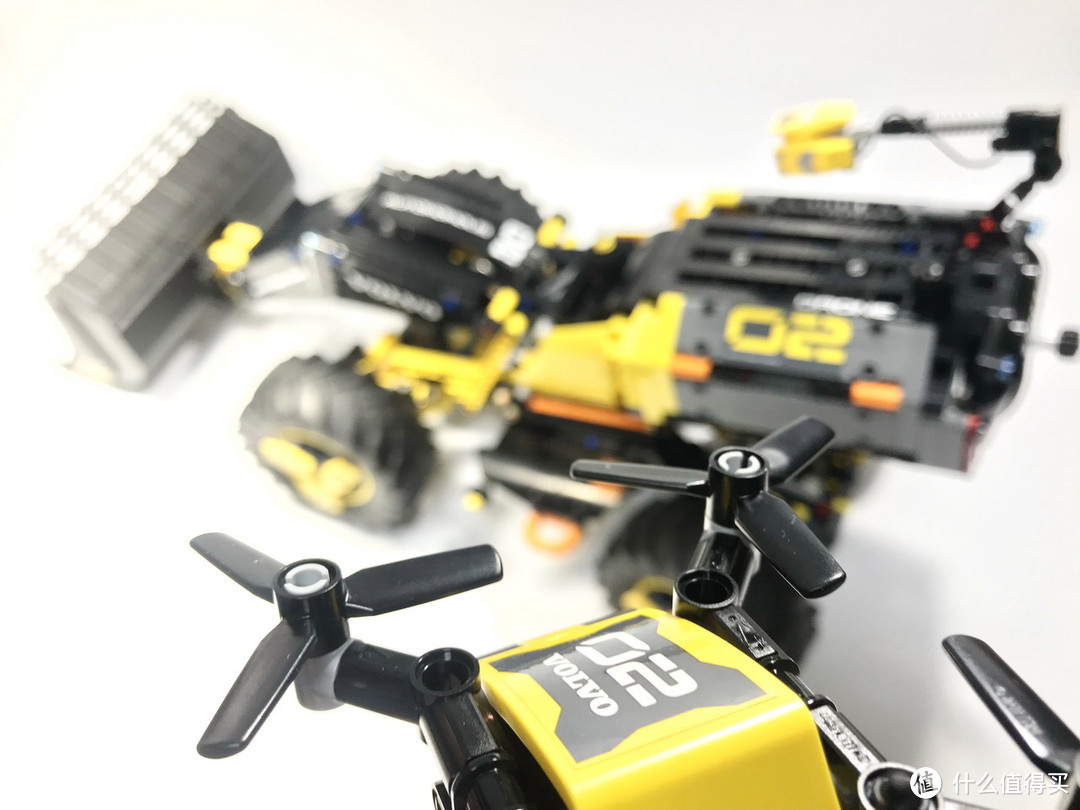

无人机远远的观察着ZUEX的工作状态:
同时ZEUX也反馈必要的信息给到无人机:

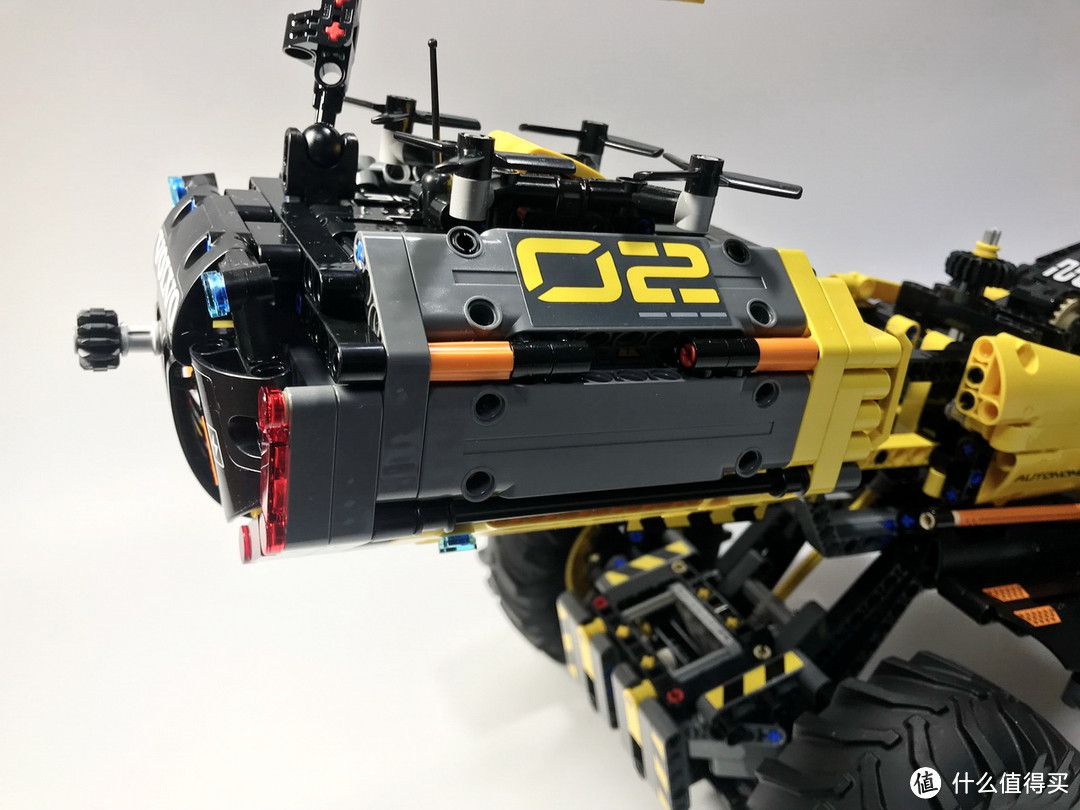

尾部的造型因为巨大的电池模块也与传统的轮式装载机不同,大量的蓝、红色指示灯表明着它的未来身份:
尾部带有放电标记,和电池模组的功能相呼应,VOLVO的logo也表明了它是一件授权产品。下面竖着的格栅很像散热片:
这个齿轮是用来控制电池模组前后移动的,我猜测应该是为了调节配重而使用:
尾部下端:
全轮转向结构:
所以转向时轮子的样子如下,减少转弯半径:
转向控制旋钮在这里:

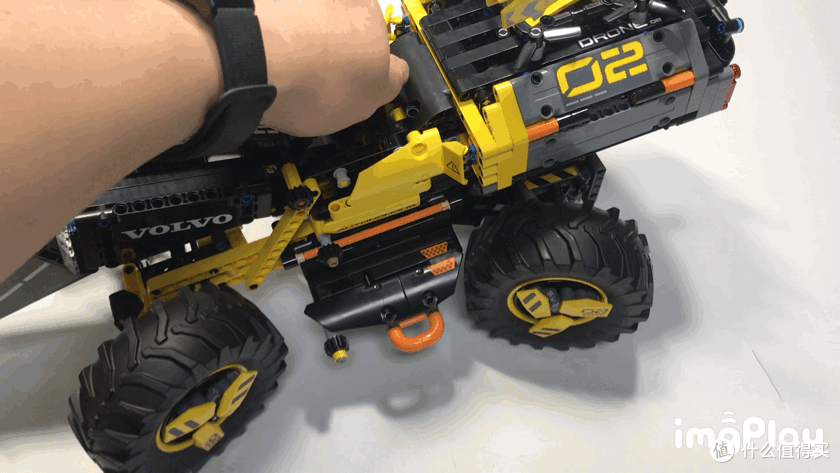

动图演示一下:
机械臂后面的两个齿轮控制挖臂的升降和挖铲的倾倒:
动图演示一下:
其他是轮距以及配重前后调节
对比两种形态:
轮距缩短后,后轮架的形态也更加清晰:
后部的齿轮是配重调节,不过也略微破坏了一些外形,RC化后应该就更加漂亮了:
对比两种外形:
通过蜗杆齿轮限位不会轻易的滑动:
看看底部,虽然比上面看空洞了一些,但也不失美感,并且内部空间大这样改造的潜力也更大:
后部高度升降(轮距调节)靠的是一个LA大拉杆,所以这款乐高版的ZEUX没有避震结构:

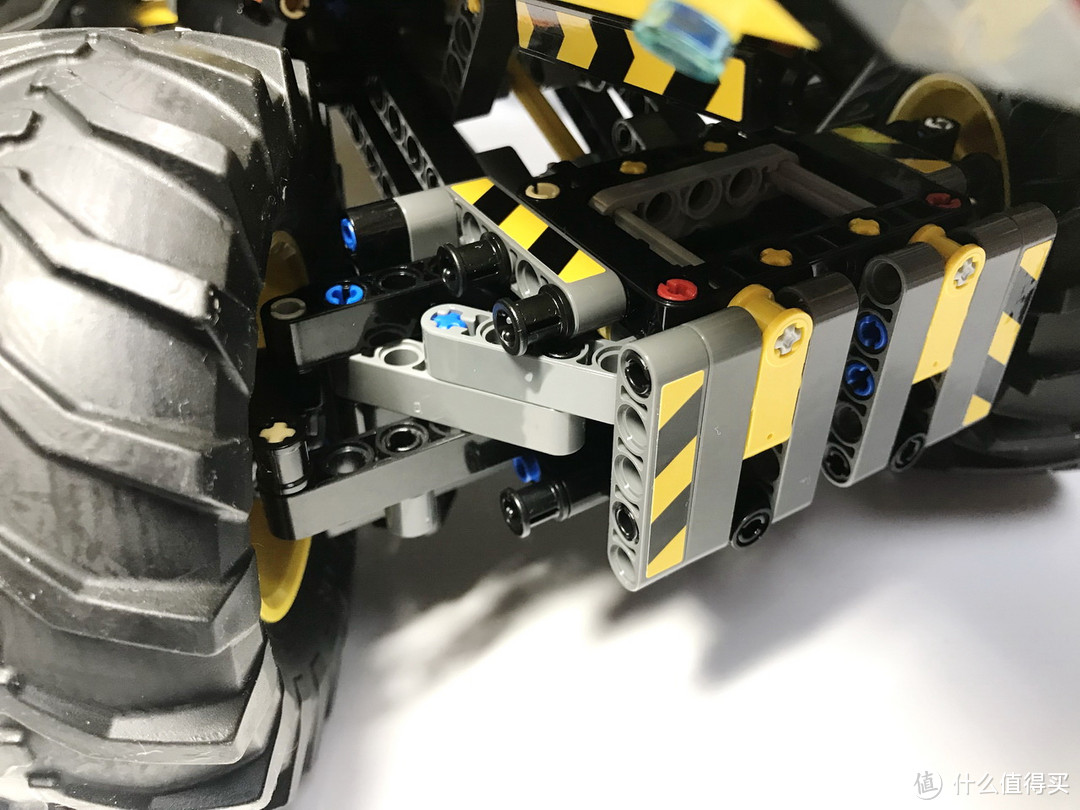

前轮架:
后轮架,通过十字轴传动转向控制:
最后再来几张美图:
拼装过程:
由于零件未做拼装顺序包,所以好的收纳盒可以方便归类零件。其实乐高即使不分包,零件的封袋也是有规则的:
第一步开始:
科技零件的特性就是稳固性极佳:
随着42056保时捷同时出现的新轮轴零件,目前已经有5套科技使用了这套新的零件:
转向控制使用的齿条:
逐渐加长车架:

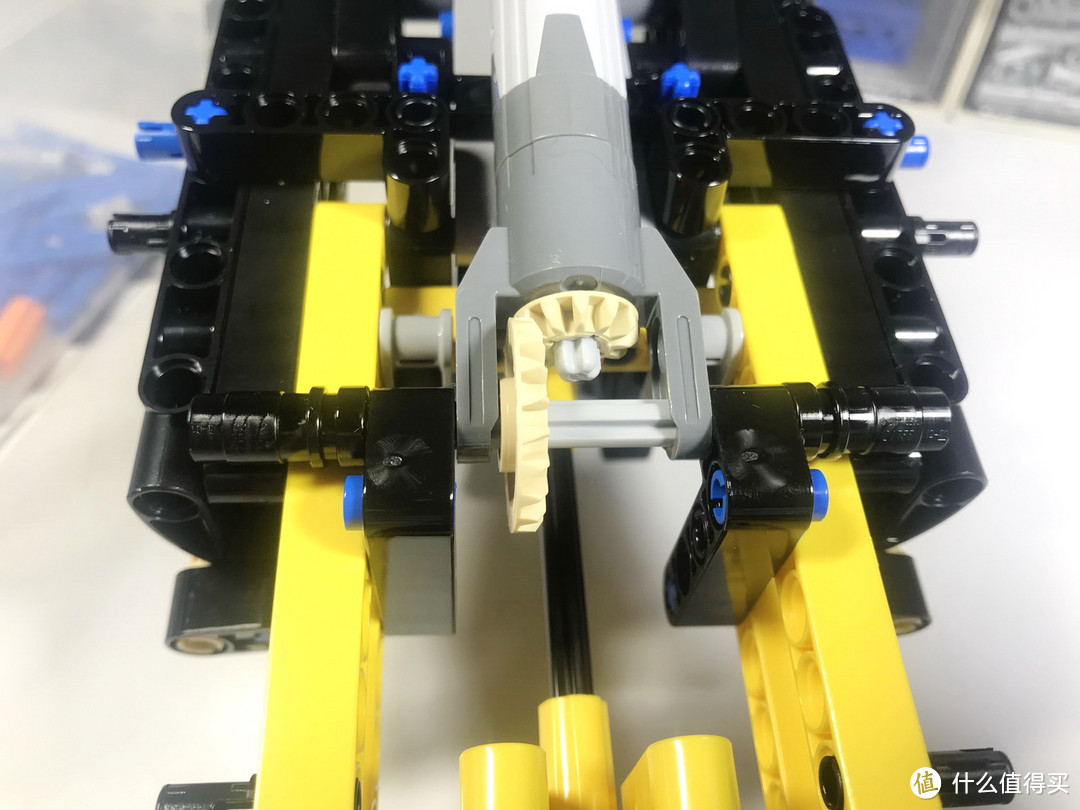

科技套装上常见的万向节结构实现转动方向的变化:
这是星战的剑柄零件,这里充当了旋转控制的旋钮,黑色的属于少见零件:
这款42081手动控制除了方向和后面的旋钮外,全部可以左右两端一起控制:

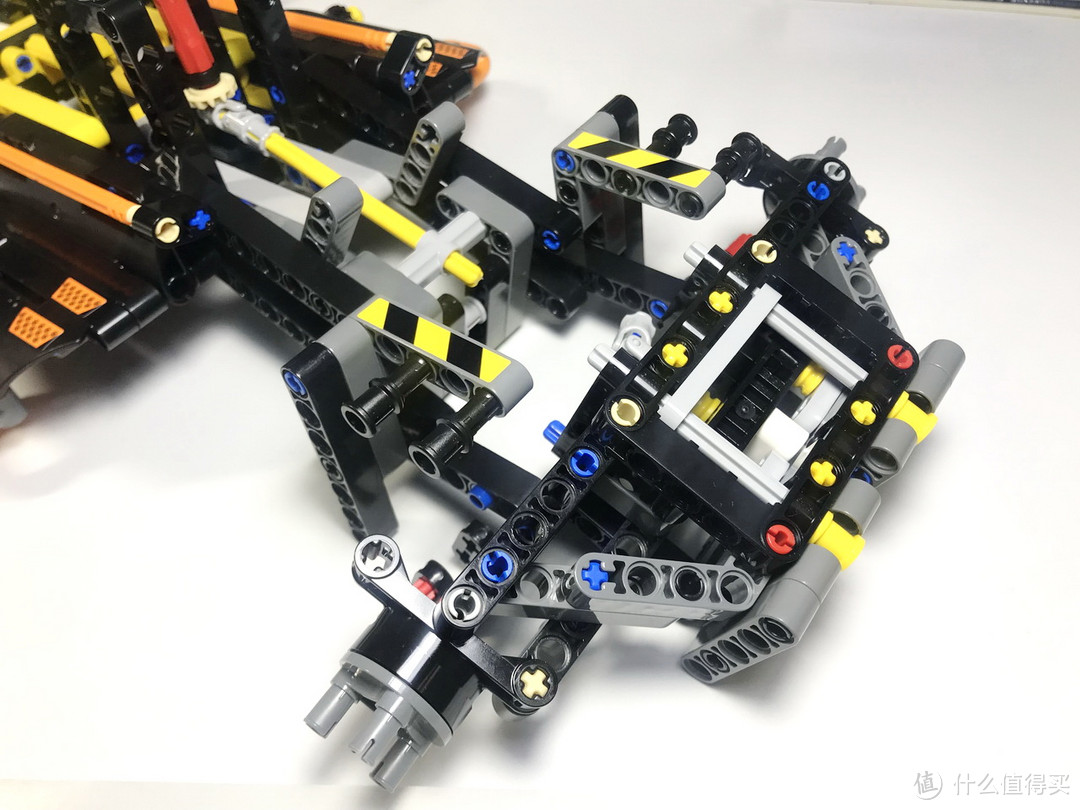

后轮转向结构:

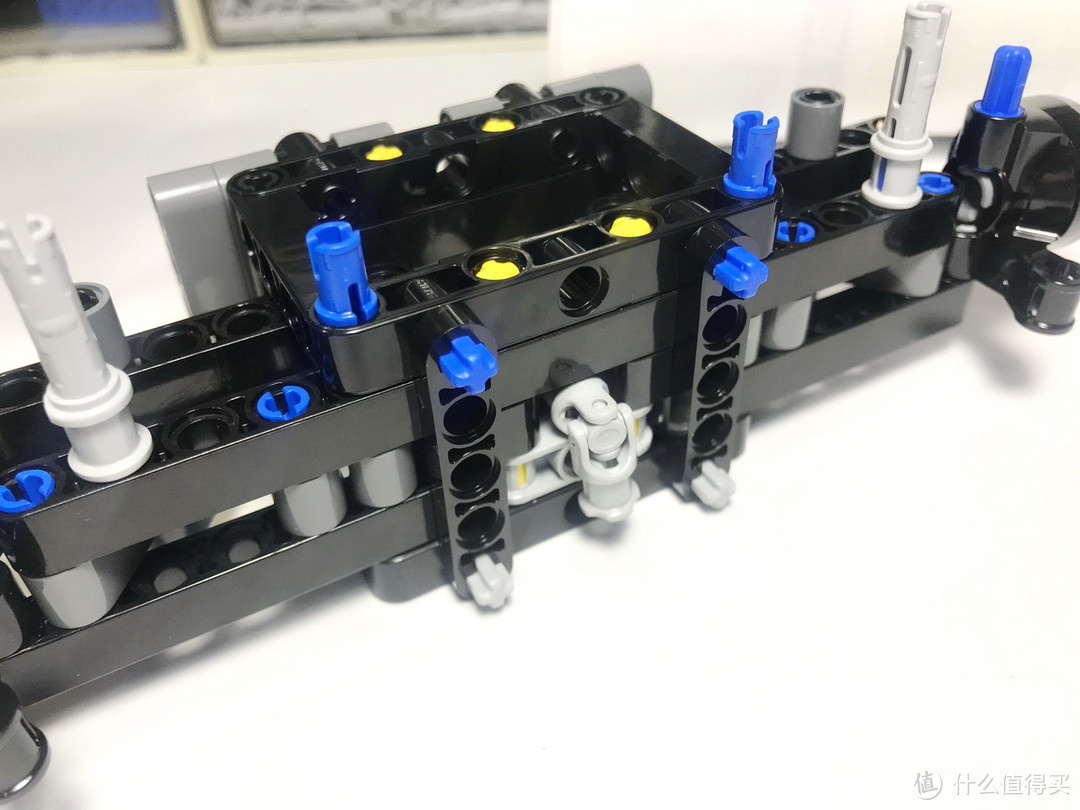

同样通过万向节连接:

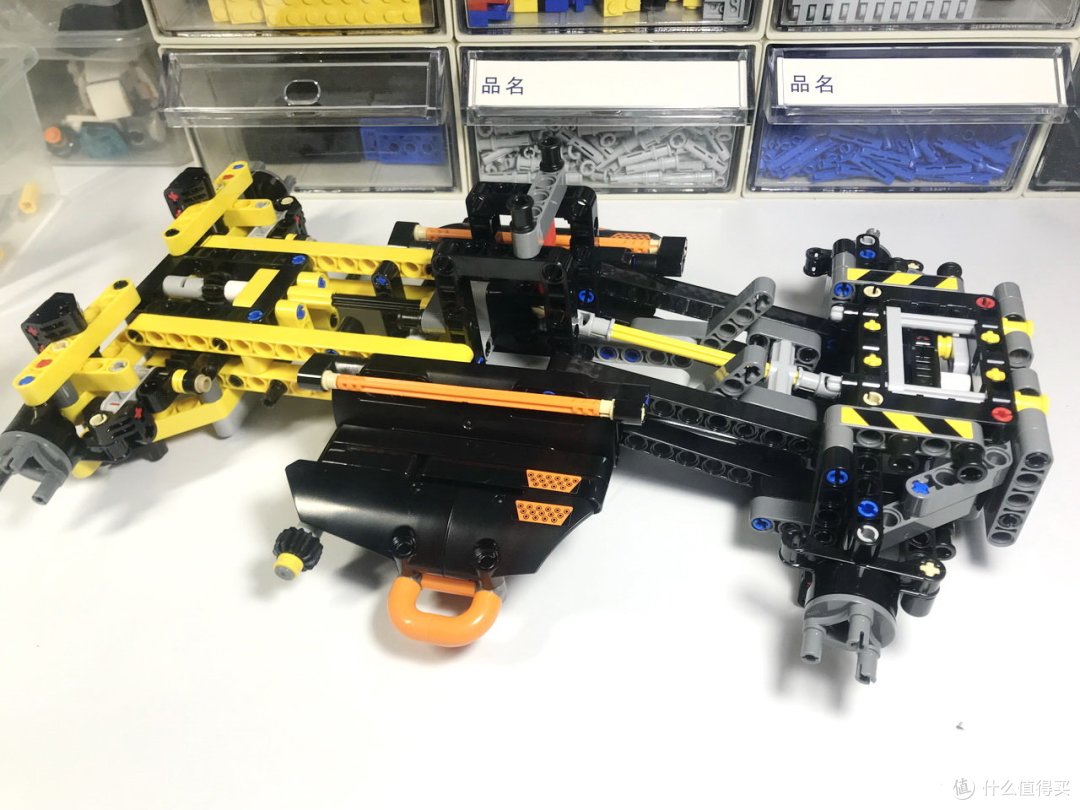

后轮架合龙:
3根巨大的LA拉杆,分别控制机械臂,挖铲和后部升降:
内部架构基本完成,开始蒙皮:
部分外观用了现在乐高也喜欢的去颗粒化:
伸缩齿杆控制后面的电池模组伸缩能力:
蜗杆齿轮使伸缩长度精准可控:

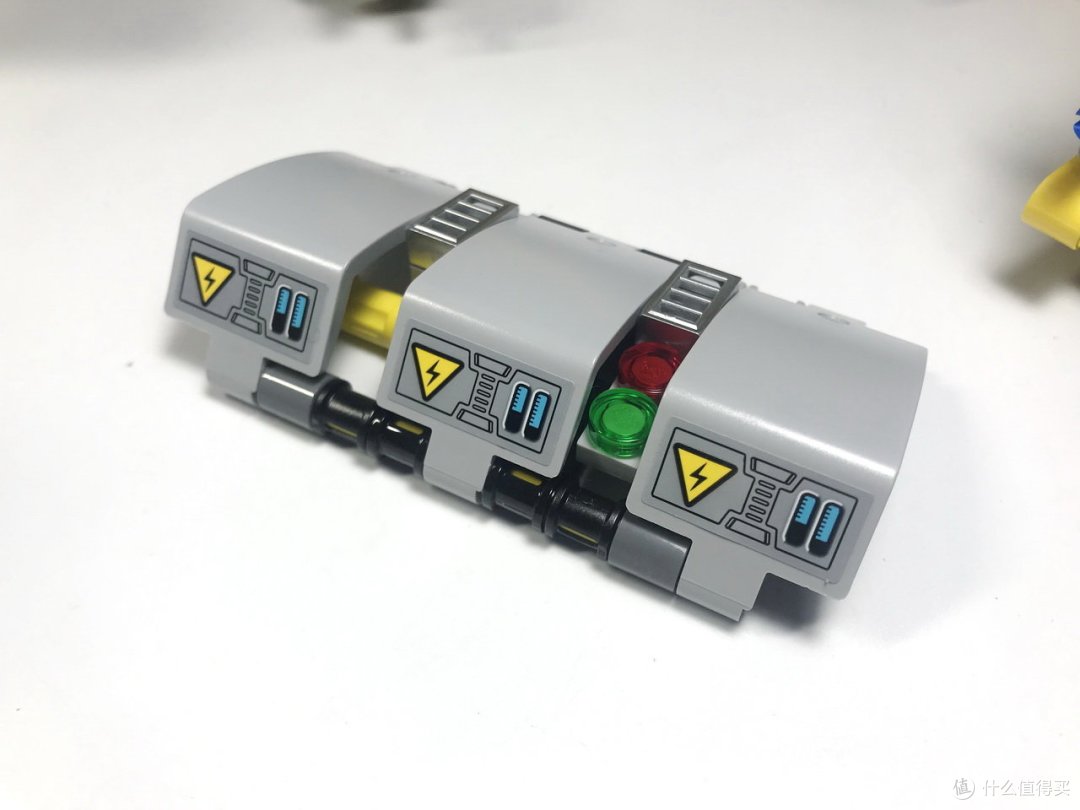

电池模组这里的小绿色零件,我还真不知道是干什么用的,难道是放电弧
内置两个散热风扇:
开始拼搭这的时候我还以为是驾驶室,看着很像是座位零件和金属银色的控制台:
结果一翻折变成了电池控制组:

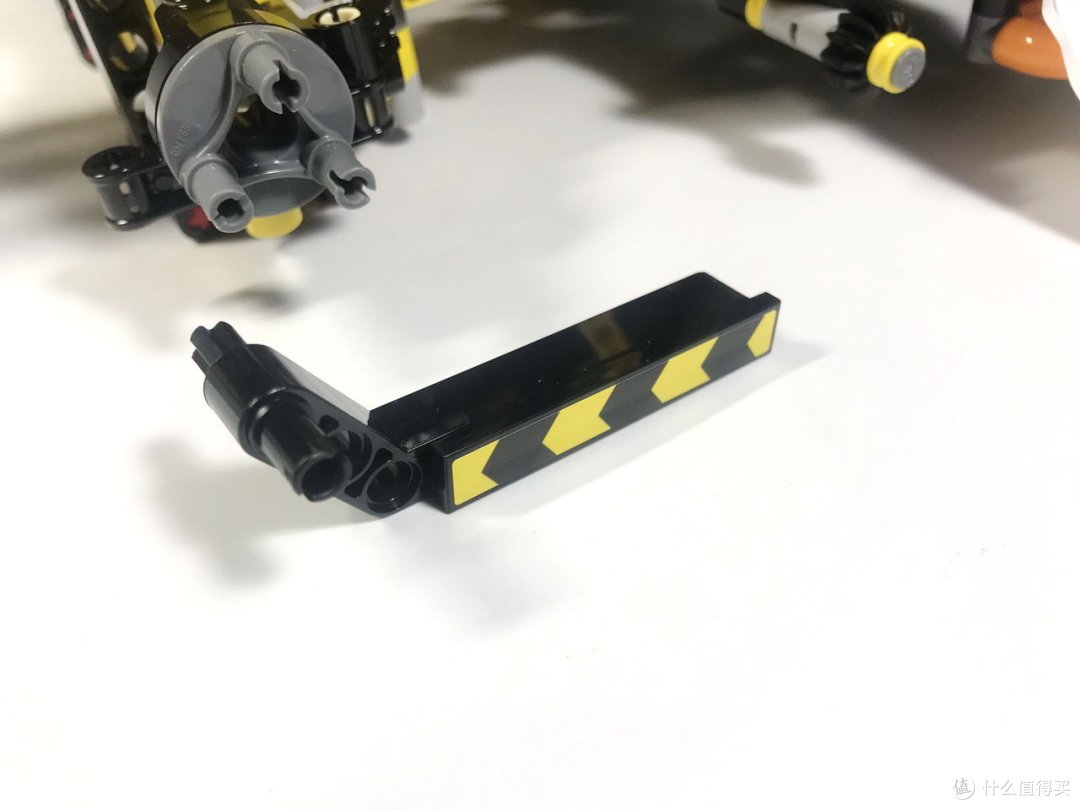

这张贴纸注意一下方向,真的很容易错,虽然错了也无所谓:
另一侧完全对称:
尾灯非常炫酷:
很多现在LED尾灯的风范:
后部电池组完成,准备合体:

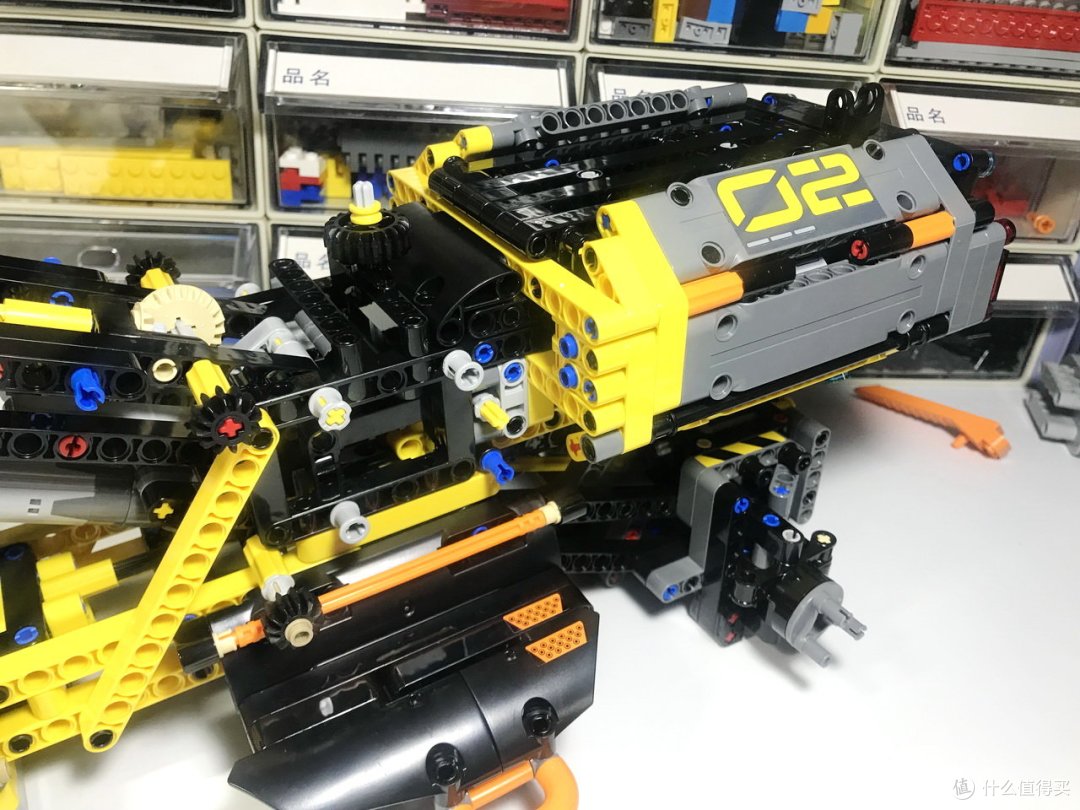

合体完成:
加上两侧的侧板:

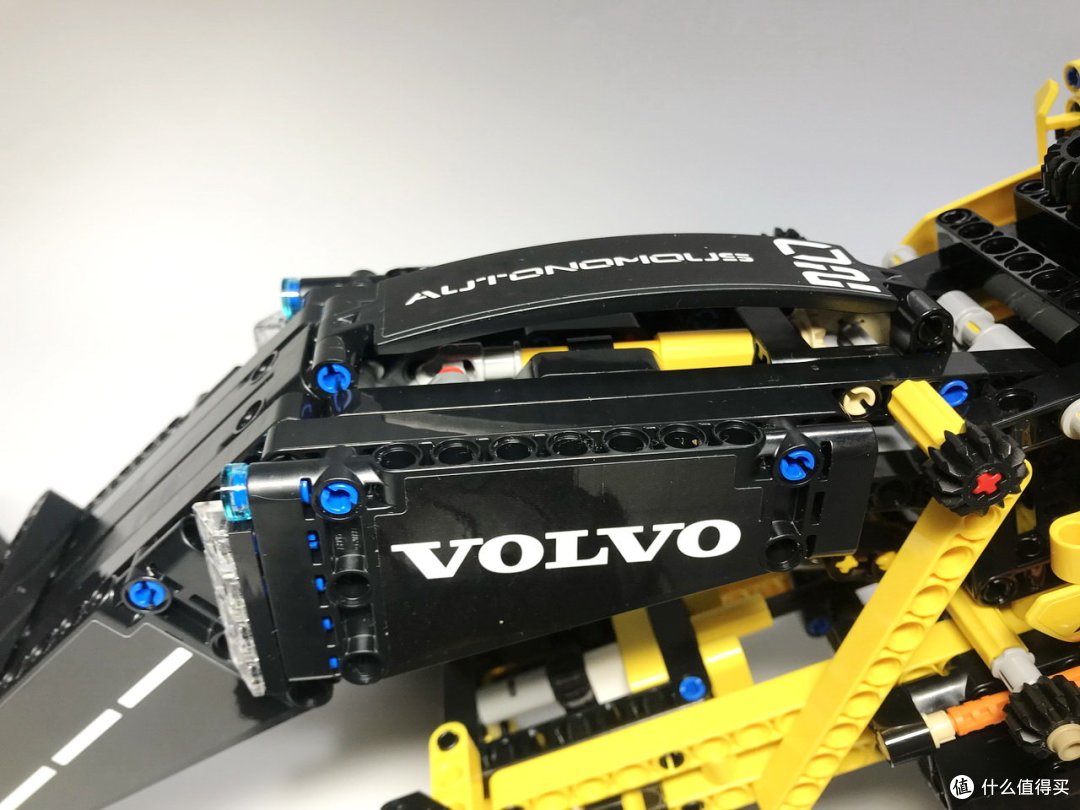

前机械臂覆盖上黑色的弧面板,这个零件也是42056保时捷引入的,黑色也不多:

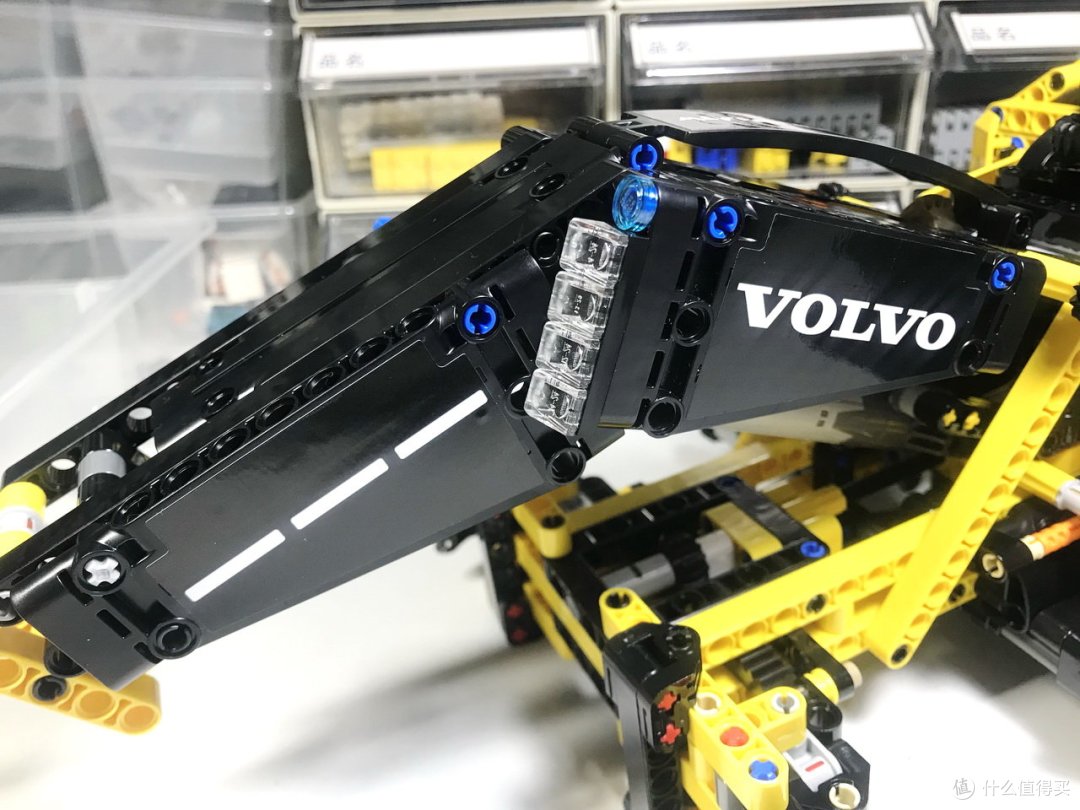

工作照明灯非常多,也区别于传统的轮式装载机:

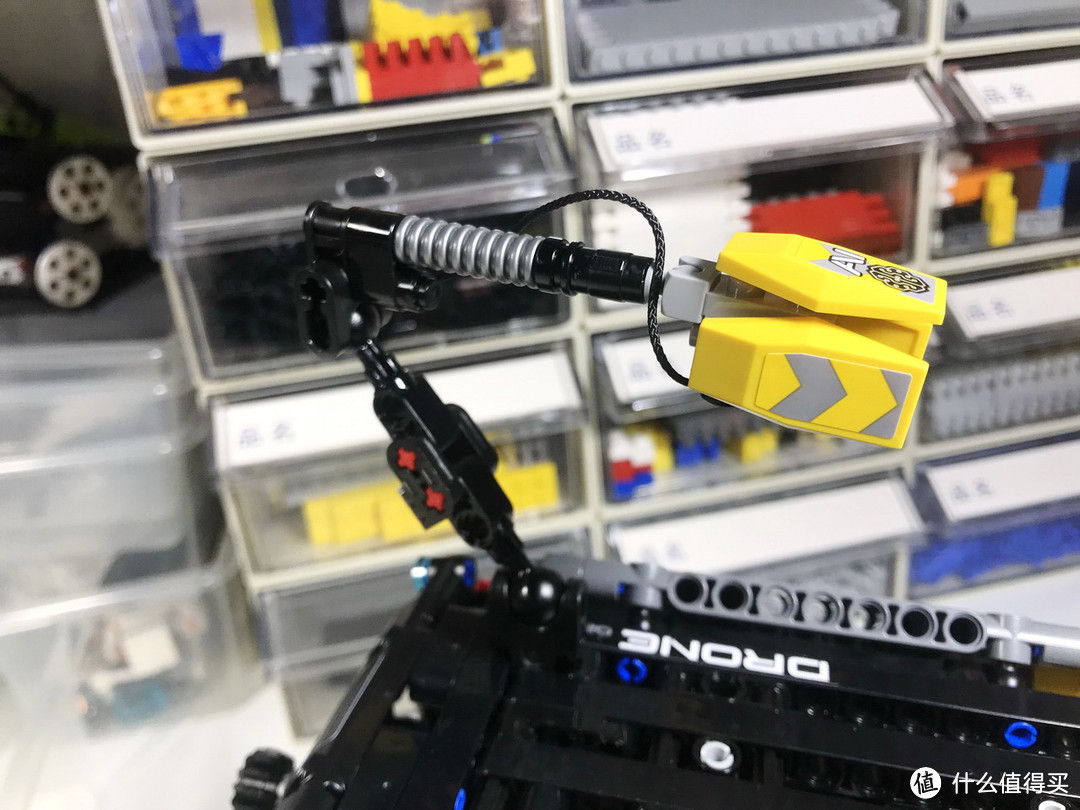

顶部的天眼,中间一节银色的管套和细绳都增加了像真性:

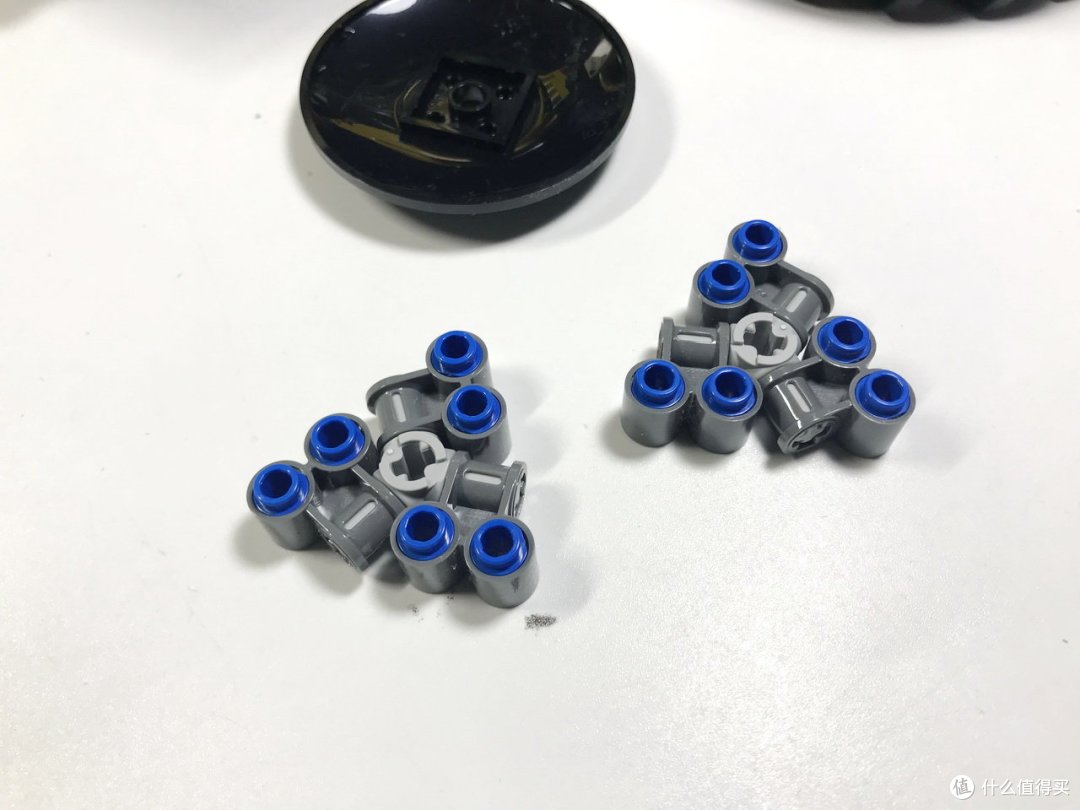

轮子部分既然设计图都那么多种轮毂精选出来的,所以搭建上也比较有特色,用了如下图的方式增加了复杂度:

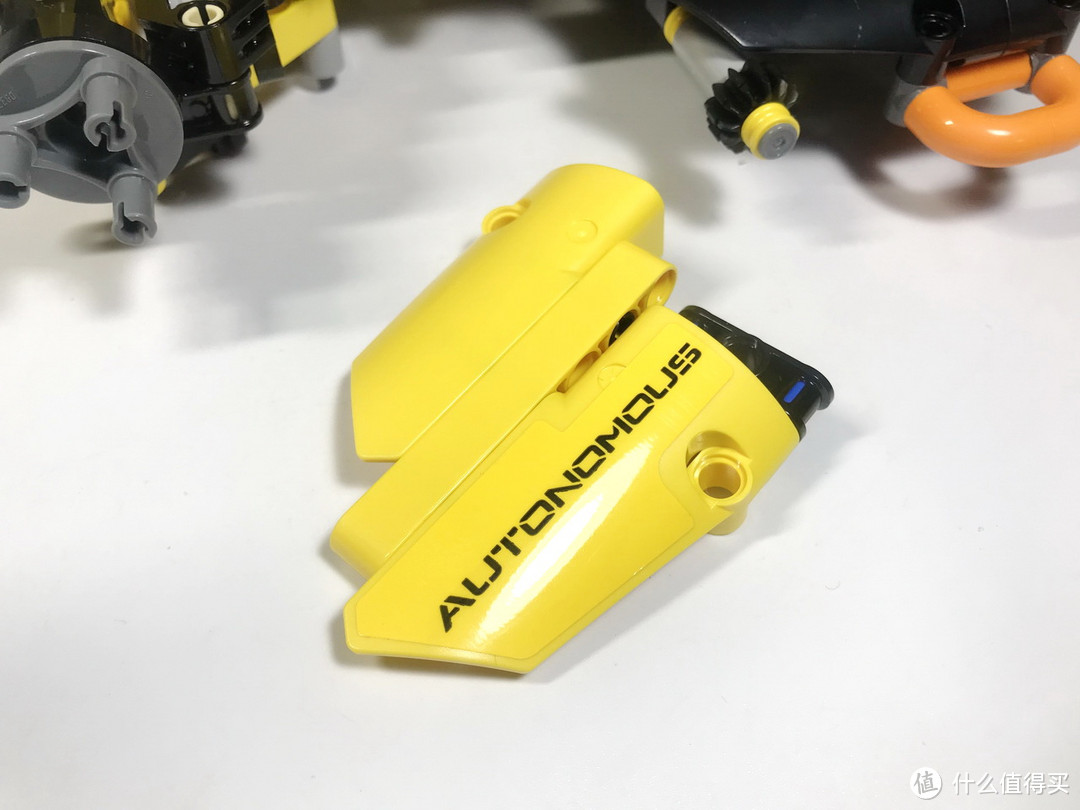

但配置上装饰板后非常具有未来风范,黄色的这个类似棱形的零件目前为42081 ZEUX独占:
最后的无人机:
组装完成,前后大概花了7个小时,边拼边拍照还是很浪费时间的:
总结
乐高42081的VOLVO ZEUX 概念式装载机外形非常漂亮又非常具有科幻色彩。价格¥600出头虽然不会是历史最低价,但重新让42030的大铲子复刻了,这个大铲子单独购买就要好几十,对于之前没有买到42030的又有了复制的可能,其他大多数黄黑的科技零件通用性也更强。轮式装载机本身动作性可玩性就不少,内部空间比较大对于提供RC遥控的改造提供了非常好的便利性。贴纸虽然不少,但面积都比较大,贴起来也并不复杂,是我认为下半年目前最值得购买的科技套装。
