卡西欧B5600反显改正显翻车记
莫名就中了方块的毒,最终经过几天的研究,某宝下单了小蓝圈,刚到手还是比较兴奋的,毕竟没用过反显的电子表,感觉比正显的更有B格 ,而且蓝牙连手机也方便,主要是改设置不用按一堆按键了,手机点几下就OK。可惜几天过后,发现当光线稍暗,却还触发不了抬手灯的时候,反显就很难看清了,开始怀念正显的良好可视性了 。
后来看到一篇值友的文章,发现可以自己改正显,麒麟臂就有些按捺不住了。
经过再三考虑克服懒癌,终于入手两张偏光膜开始改造,不过没想到的是,上来就翻车了。
拆的过程就不展示了,确实不难拆。表带不用动,背面四颗螺丝一拆,拿掉后盖,就可以把机芯抽出来了。机芯周围6个卡扣,用镊子小心撬开,主板,液晶屏什么的就可以分离了,大家可能也猜到了,翻车就从这开始了。

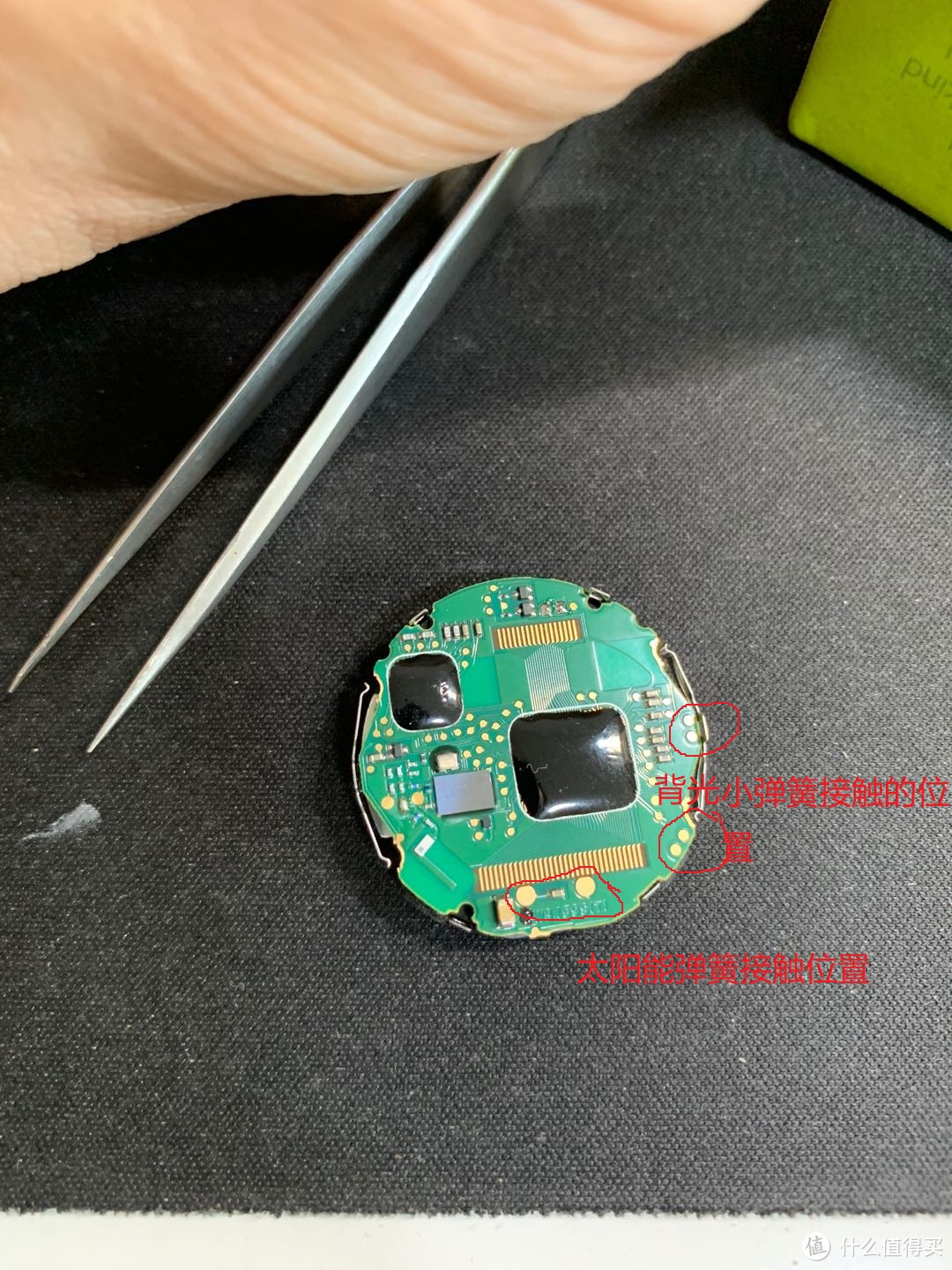

上图这小弹簧,让我弄丢2个。机芯上总共6条弹簧,那两条大一些的,连接太阳能板的还好,好歹有3mm左右的长度,后来安装的时候掉地上两次都让我找回来了。但是连背光LED的那四个小弹簧太要命了,顶多1mm多点,我拿磁铁吸了一圈也没找回来,想用个铜丝替代,无奈手艺不够没成功,只好某宝买了两个。
正显倒是顺利改完,说下心得:原装偏光膜确实不太好撕,我是用美工刀撬起一边,一点点撕下来的。撕完后残胶不少,家里的除胶剂我也忘了扔哪了,只好上传统手艺——风油精了。
往残胶上滴两滴,稍微泡一下,然后美工刀轻轻刮一遍,来几次就差不多干净了,然后选好角度贴上偏光膜,反显改正显完成。

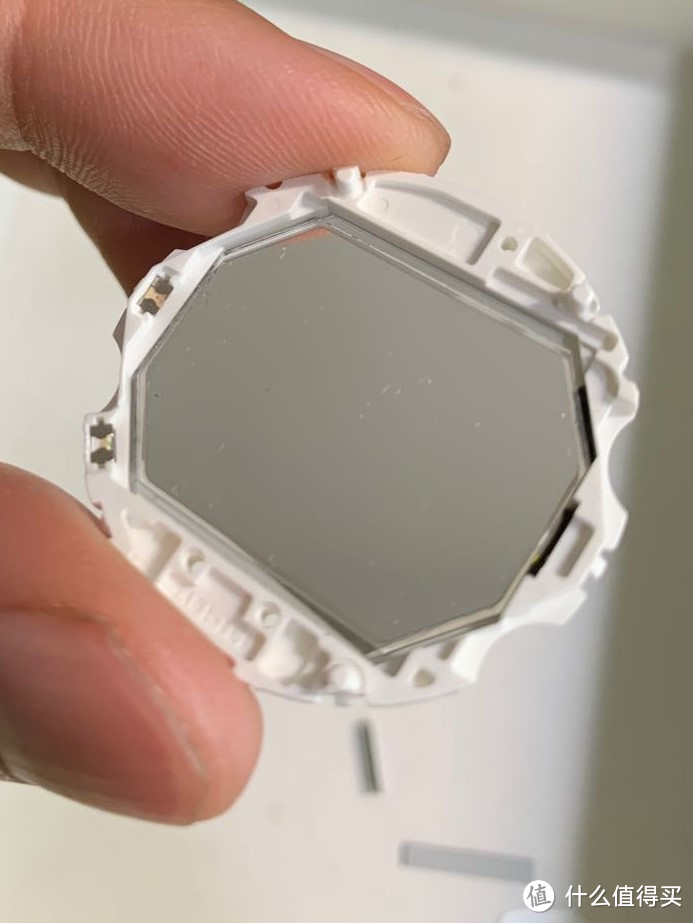

上图可以看出,本人贴膜手艺还有很大进步空间 ,剪得太不齐了,不过边缘会被遮挡,不会露出来,所以也无所谓了。
然后开始组装,再次翻车,装好后背光不亮。话说b5600有两颗背光LED,我只是弄丢了2个弹簧,还剩2个应该能亮一颗LED才对,没弄明白怎么回事,只好等了几天,弹簧到货后再次组装,然后依旧翻车,一个不亮。
本以为是LED坏了,再一想应该不至于,就仔细研究了一下。拆机前我一直觉得LED是焊在主板上的,拆了才知道,跟主板是靠两个小弹簧连接的。所以说。如果背光LED烧了也是容易更换的(只要你买得着配件)。
拿出万用表,用二极管档位检查了一下,果然没烧,一红一白,两颗都正常,看来是自己安装有问题,又反复拆装了多次,背光终于亮了,但是仔细一看,只有一颗亮是什么鬼?翻车继续......
这里再说下自己的经验教训,安装时先装上屏幕,确保屏幕安装到位再装其他小零件,免得忽然发现屏幕没卡好,然后使劲一按,啥都弹飞了。
安装的难点主要在于那四个小弹簧,手抖眼花就完蛋了,用镊子小心操作吧,最好在一个小盒子里操作,免得弹簧飞了找不回来。
还需要注意的是,如下图,LED背面有两个金属片,两个小弹簧就是跟这里接触的,不要装反了,不然肯定不亮。还有,LED分正负极,上面有一颗不亮说不定是正负极放反了,不过今天装了这么多遍眼花了,改天再拆。
组装好了,AC短接一下重启机芯,这里我还有点疑惑,每次都要戳好几下才成功。
经历一番折腾,最后总算改完了,虽然还是有点翻车,不过红色背光也不难看,就这样用几天再说吧。
