家庭网络 篇一：你真的会用七类网线么？家庭装修不要再傻傻选择七类网线了

七类网线定义

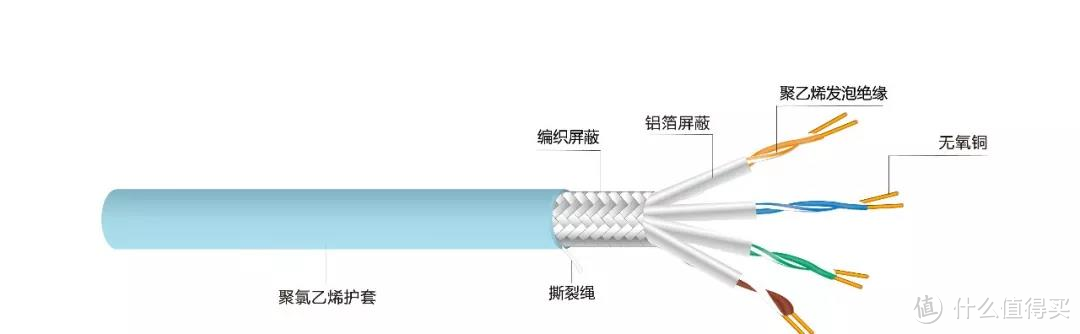

七类网线

在网上搜索到的七类网线的定义如下：

1. 七类线是一种屏蔽双绞线，主要用于万兆网，传输速率可达10Gbps；

2. 七类线中，每一对都有一个屏蔽层，四对线合在一起又有一个公共的屏蔽层，外观上比常用网线要粗很多；

3. 七类线可以提供至少500MHz的综合衰减对串扰比和600MHz的整体带宽。

但实际呢？

根据CAT7/7A的ISO11801标准（EIA/TIA尚未认可CAT7/7A），七类网线要达到上述性能，不能使用RJ45接口，而使用TERA/GG-45/ARJ-45接口（如下图所示）。

TERA接口

国际委员会以压倒性多数通过了将基于SIEMON TERA的IEC 61076-3-104 接口作为7类/F级结构化布线系统的标准非RJ型接口。

TERA的特性是它能提供高达1.2GHz的服务。这相当于7类/F级标准带宽的两倍。在一个连接器和单根电缆中，您可以同时传送分离的视频、语音和数据信号。 TERA 甚至支持全带宽的模拟视频信号－通常是870MHz－而在同一对电缆的其它绞线上传送语音和数据信号。没有任何其它的铜缆布线系统具有如此强大的功能。除此之外，因为它不是RJ型接口，所以它不受带宽的限制。

TERA

GG-45接口

GG45是一个由Nexans发展的高速CAT7综合布线系统工程所采用的铜缆连接器类型一种，这个布线系统在2001年被标准化为IEC 60603-7-7，随后被选择作为布线标准ISO/IEC 11801所采用的Cat 7和Cat 7A连接器类型。GG45的概念核心是连接器内部的导体接触点。

GG45为了传输超过频率500MHz的传输，在RJ45上增加4个连接触点，形成一个12个触点的连接器。请看下图：如果插入RJ-45水晶头，GG45插座的1,2,3,4,5,6,7,8号触点工作，最高传输500MHz。

GG45

ARJ-45接口

ARJ45连接器系统是 Stewart Connector 的新系列产品，适用于部署在10千兆以太网和更高速数据传输环境中的 7 类和 7a 类网路终端配线。该连接器系列包括安装在电缆上的插头和安装在 PCB 上的单端口插座，其设计符合 IEC60603-7-71 规定的高达 1000 MHz 的 7a 类性能标准。此外，ARJ45 连接器系统可用作目前使用不太经济的连接器类型的闭环应用的高速替代品。Stewart Connector 的ARJ45 连接器系统提供了竞争优势，因为它们基于经过验证的标准 RJ45 接口机制的可靠性，而这些机制已得到增强，以支持更高的 7a 类数据速度。此外，ARJ45 连接器与 Nexans® GG45 连接器系统的接口兼容。

ARJ-45

RJ-45接口

七类网线如果要使用8P8C的链接器插头（RJ45）,一定要使用CAT6A STP RJ45（超六类屏蔽水晶头），这样速率才不会损失很多，至少能保证和CAT6A的速率。

CAT6A STP RJ45

家庭装修还有必要用七类线？

家庭装修肯定是要用RJ45接口的，那七类线和六类线在速率上就没有什么差别了，那家庭装修使用七类网线真的没有必要。

如果一定要使用七类线，首先带来问题是线径较粗，布线存在问题，特别是如果是86底盒的无线AP，空间狭小，线路塞进去都比较困难；其次，七类线布线和施工都难度很大，成本较高，无论是线路、模块还是设备，时间成本、人力成本都较高，对接地也有较高要求，不见得比六类线存在优势；最后，家庭环境基本没有复杂的强干扰，距离短，六类非屏蔽线完全能胜任万兆网络传输，家庭布网使用七类网线，基本可以说是自己给自己找麻烦。

综合而言，我个人认为，七类网线适合工业环境使用，并不适用于家庭装修。

好了，以上就是关于七网线的介绍，希望对您有所帮助，感谢您的阅读，欢迎关注与留言！
