看懂芯片制程数字：3nm、2nm、1.4nm，别被工艺命名忽悠

每一代新品发布会，芯片制程都是重中之重。3nm、2nm、1.4nm这些数字不断刷新，很多人默认数字越小，性能越强、功耗越低。但普通消费者很少知道，如今的芯片工艺命名，早已不是纯粹物理尺寸，更多成为一套商业化营销符号。单纯盯着纳米数字，很容易被厂商的宣传带偏。

回顾早期芯片行业，纳米数字基本对应晶体管栅极的真实物理长度。工艺从90nm、65nm一路迭代，数字缩小，晶体管实实在在做得更小，同面积可以塞下更多管子，实现更高性能、更低功耗。那时候看纳米数字判断芯片强弱，简单直接有效。

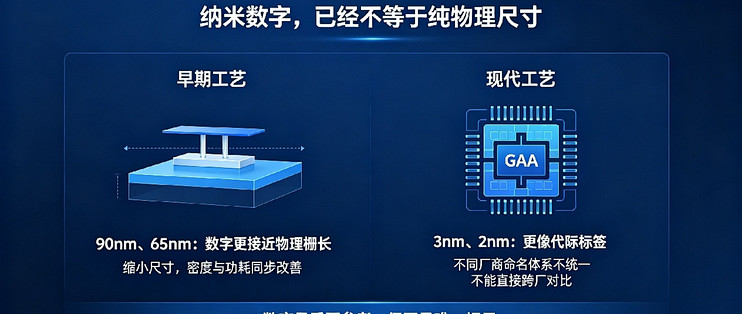

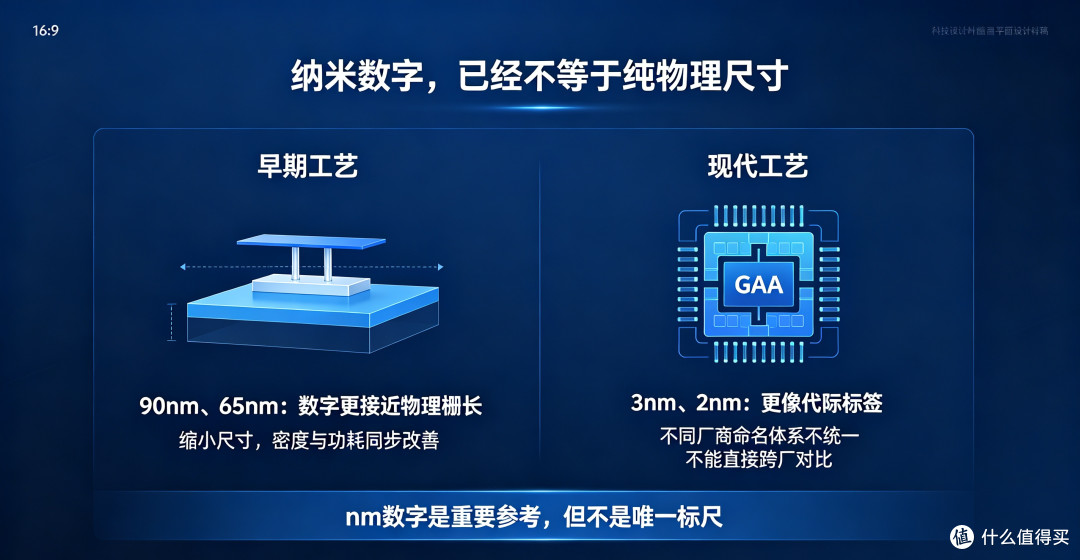

进入5nm之后，游戏规则发生改变。先进工艺走向GAA环绕栅极架构，旧的栅极长度定义已经不再适用。各家晶圆厂的命名体系不再统一，同样叫3nm，台积电、三星、英特尔的实际晶体管尺寸、密度、功耗表现并不对等。纳米变成了世代代号，不完全代表真实物理大小。

举个通俗的例子，就像手机的“Pro、Ultra”后缀，各家定义各不相同，A品牌的Ultra，未必强于B品牌的Pro。芯片工艺的nm数字，如今更偏向代际标签，不能直接拿来跨厂对比真实规格。

很多人会产生一个误区：只要是更新的工艺，就一定更强。实际上同一代工艺内部，还会分出多个版本。就拿3nm来说，会有初代N3、增强版N3E。同样标称3nm，增强版本在功耗、频率、良率上会有明显提升。部分老架构芯片，即便放到更新工艺生产，性能提升也很有限，更多是改善发热功耗，算力不会出现跨越式增长。工艺是地基，但芯片最终表现，还要看架构设计、缓存规模、编译器优化。地基再好，房子设计不行，整体体验照样打折扣。

还有一个现实，先进制程代价极高。3nm、2nm流片成本疯狂上涨，芯片设计费用、晶圆价格成倍增加。高昂成本会直接传导到终端产品，搭载先进工艺芯片的手机、电脑，售价随之抬升。并不是所有芯片，都需要冲进最前沿的工艺。像NAS、电视、车载芯片，追求稳定、成本、高良率，成熟的7nm、12nm工艺，反而是性价比更高的选择。盲目追求最新纳米数字，只会徒增成本，收益微乎其微。

普通用户该如何理性看待制程？

第一，拒绝跨厂商直接对比nm数字。台积电的2nm，和三星的2nm，不是同一套标尺，不能简单拿来比强弱。

第二，重点看实际实测结果，而不是PPT参数。同样工艺，架构不同，性能差距可以拉开很大。看跑分、功耗、发热实测，远比单纯看制程代号靠谱。

第三，分清芯片定位。旗舰手机、高端PC处理器，需要冲击先进工艺换取低功耗；对于控制器、多媒体解码、存储主控，成熟工艺足够胜任，不必迷信更小纳米。

未来，1.4nm、1nm还会陆续登上发布会，摩尔定律的物理瓶颈越来越近。后续工艺迭代，性能的提升幅度会逐步收窄，更多集中在功耗优化，不再是过去那种翻倍式飞跃。

总结，芯片制程是重要参考，但不是万能标尺。纳米数字已经演变为商业代际名称，不能当作唯一判断标准。架构、缓存、实际功耗表现，才是衡量一颗芯片好坏的综合依据。选购数码产品，不要被小小的nm数字牵着鼻子走。
