坐等矿难的第2年，R9 NANO+乔家一物BO100小钢炮装机
2021-06-05 18:28:27
2点赞
5收藏
1评论
最近突然发现主力机的显卡似乎要命不久矣，玩着《文明6》部分场景时不时掉到8、9帧，观察GPU-Z后发现显存控制器占用率一直上不去，怀疑显存有坏颗粒，要不就是显存控制器快挂了，准备送去维修试试。
为了能支持4K 60Hz的视频输出，只好从角落里又把R9 Fury翻出来装了一台备用机。正巧还有一颗首发买套装拆剩的5600X、频繁吃灰的微星B550i和去年899上车的长城TF850 SFX电源。这么看来岂不是就缺机箱和散热啦~~~
硬件开箱——BO 100
由于显卡长度仅16CM以及打算使用SFX电源，机箱选择面可以说非常多。不过最终为了能给5600X提供更好的散热效果，机箱和散热分别使用的是乔家一物BO100和利民TA120EX。
BO100最有意思的地方是使用了两处皮质提手，不仅方便手提更添加些许文艺气息，机箱单纯作为装饰摆放也非常和谐，机箱整体三维尺寸为24CMx28CMx23CM，约15L
机箱整体结构采用铝镁合金外壳嵌套内层框架，类似滑轨的形式，内部框架可以整体拿出。外壳则在左右两侧设计进风口共显卡散热，前置IO面板其实是与内层骨架为一体，抽出时不用另外插拔线材。
从机箱后方可以比较直观看出内部硬件位置的设计，主板卧式便于使用散热性能更好的塔式散热器，而SFX电源位于底层，底部有单独进风口，做到上下层温度分区管理。
取出内部框架，可以看到外壳进风口均设有防尘网

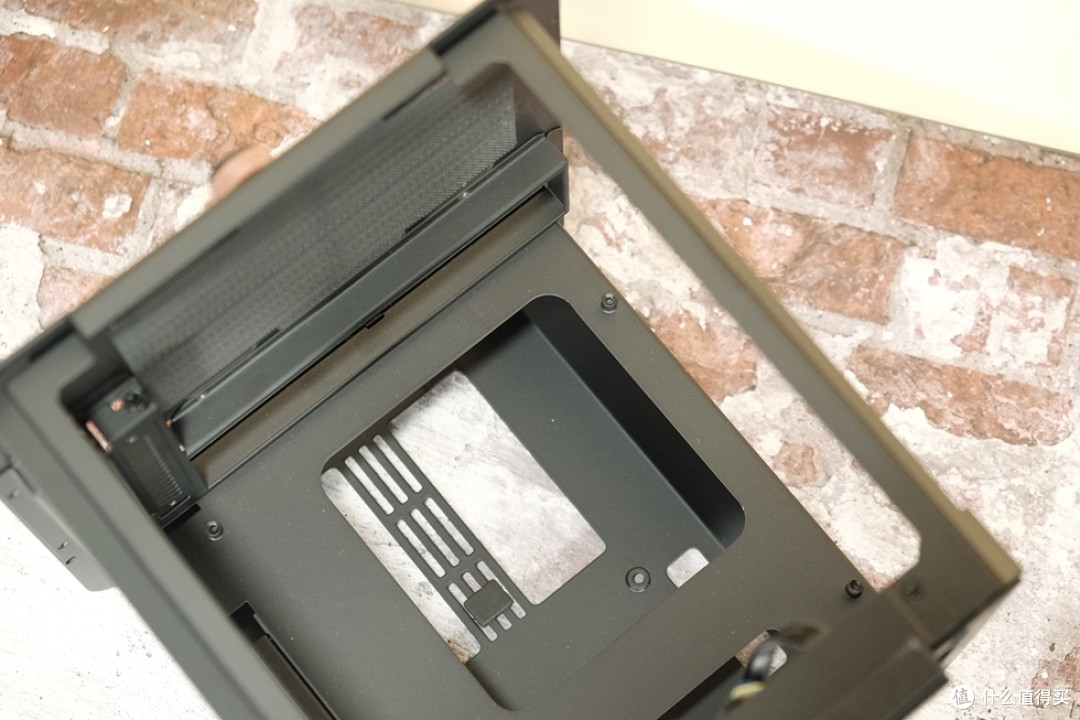

内部框架一览，主板位仅支持ITX版型，支持双槽位长度20CM内的显卡，硬盘支持1*3.5”+2*2.5”
SFX/SFX-L电源安装位，底部设计有缓震泡棉
螺丝、扎线带都放置在收纳盒中，产品说明书还特别做了信封式包装
硬件开箱——TF850
目前见过最靠谱的电源包装，直接整个手提箱，内部填充也十分到位，电源本体还有塑封
附件及线材一览，坛里有人说没有这“HUNTERS”小铭牌，标配SFX转ATX框架，供电线种类数量很齐全，全黑编织模组线且相当柔软
标准SFX电源体型尺寸迷你，供电接口配置如图，我这批版本据说是贼船SF750同方案“超频版”，线材可以通用，后续厂家似乎有改版要以实际到手为准
配件开箱——TA120 EX
散热器选用的利民TA120EX，现如今的利民产品线已经多到可以每10元一款，而TA120EX算作是200元档最强单塔不为过，可惜我买的比较早没等到后期的黑化版
利民的散热用过好几款了，TA120EX应该是第一款鳍片中间镂空出LOGO形状的，不确定对实际散热表现有多少影响，亦或是仅仅为了更美观？
本体散热设计为5x6mmAGHP逆重力热管，解决立、卧散热性能差异的影响，全镀镍回流焊工艺，焊接CNC铜底，52片全铝鳍片扣FIN+压FIN固定
附带风扇型号为C12PRO-G，最大转速1850RPM，风量82CFM噪音小于29.6dBA，日常使用推荐设置到最大1500RPM左右足够吹透本体且比较静音
装机过程
利民家SS2系列的扣具用过的都说好，硅脂使用附带的TF7
选择TA120EX另一方面考量是内存兼容性极好，微星B550I+宇瞻暗黑女神NOX的组合兼容性完全没问题，且不会挡到RGB光效
BO100机箱后方还支持一个标准12CM风扇，这里使用的利民C12作为出风扇
塞入机箱，各个方向的兼容都没问题，BO100的散热器限高可以支持到15.8CM
装入显卡
前置IO接口为：1*TYPE-C（USB3.1 Gen2)，2*USB3.0，1*2合一音频口
点亮后效果，外壳前面板为一整块4mm钢化玻璃，经过黑化处理，展示出的RGB灯效更加柔和
性能及散热测试
BIOS设定仅改动开启XMP功能，内存自动超频至3600，FCLK=1800，其它选项都默认
ZEN3这代个人认为到手直接用就行，默认状态CPU-Z单核即可达到648分，R20单核599分
室温26℃，单烤FPU全核频率在4.025GHz左右，CPU功耗75W，在利民TA120EX的压制下，半小时后温度控制在70℃以下，在ITX小机箱内表现十分不错了，况且BO100为追求颜值并没有设计进风扇位。
最后来张鲁大师跑分结尾
以上，谢谢观看~
