支持跟踪和定位的TWS耳机，贝尔金SOUNDFORM Freedom拆解报告
2021-08-20 20:24:57
0点赞
2收藏
0评论
贝尔金SOUNDFORM Freedom真无线耳机是贝尔金进入TWS耳机领域后推出的第二款产品，主打卖点是支持苹果Find My查找功能，可通过苹果iPhone、iPad等产品上“Find My查找” APP实时跟踪和定位充电盒位置，还可以使耳机播放提示音，便于用户在遗忘耳机位置时快速查找。
在外观设计上，SOUNDFORM Freedom充电盒和耳机均采用了钢琴烤漆搭配哑光两种工艺，既提升了产品质感，又带来了舒适的握持和佩戴体验。配置上，采用7mm双层复合驱动单元，搭载了高通新一代蓝牙芯片，支持蓝牙5.2，支持AptX技术；还支持双麦通话降噪、IPX5防汗防泼溅、无线充电等功能，拥有36小时的超长续航。
我爱音频网此前还拆解过贝尔金SOUNDFORM ELITE 智能音箱、贝尔金ROCKSTAR苹果Lightning耳机，下面再来看看这款产品的内部结构配置吧~
一、贝尔金SOUNDFORM Freedom开箱
包装盒延续了贝尔金的经典设计风格，正面大面积展示了产品外观，信息有“belkin”品牌LOGO，产品名称：SOUNDFORM Freedom真无线耳机，三项产品功能亮点：贝尔金标志性音效、清晰通话、8+28h续航，右下方是Apple Find My查找标志。
包装盒背面详细介绍了产品的功能亮点，有模特佩戴场景图。
包装盒底部是产品经销商贝尔金贸易（上海）有限公司的部分信息和各种认证标志。
包装盒内配件有USB-A to Type-C充电线，两副不同尺寸的硅胶耳塞，产品说明书和使用指南。
充电盒采用了方形设计，钢琴烤漆工艺，顶部雕刻有“belkin”品牌LOGO。
充电盒底部展示有产品的部分参数信息，产品型号：AUC002，输入：5V-1000mA，充电电压3.7V，容量520mAh/1.924Wh。右侧小的开孔是Find My查找功能的提示音出音孔。
充电盒正面开盖处设置有倒角，便于开启。下方有一颗指示灯，用于反馈充电盒状态。
充电盒背面有Type-C充电接口和一颗功能按键，用于恢复出厂设置，开启/关闭Find My查找功能等。
打开充电盒，耳机平放在充电盒内，通过磁铁吸附。
充电盒盖内侧印有众多的认证标志。
两只耳机座舱之间设计有无线充电标识。
为耳机充电的金属顶针特写。
贝尔金SOUNDFORM Freedom真无线耳机整体外观一览。
经我爱音频网实测，SOUNDFORM Freedom真无线耳机整体重量约为59.6g。
充电盒重量约为48.9g。
两只耳机重量约为10.6g。
我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对SOUNDFORM Freedom进行有线充电测试，充电功率约为2.79W。
我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对SOUNDFORM Freedom进行无线充电测试，充电功率约为2.15W。
二、贝尔金SOUNDFORM Freedom拆解
经过开箱，我们已经了解到了SOUNDFORM Freedom的整体外观设计，下面进入拆解部分，来看看这款产品的内部设计~
充电盒拆解
撬开耳机充电盒，取出充电座舱。
功能按键内侧结构特写，设置有海绵垫缓冲。
提示音开孔内侧设置有细密防尘网。
指示灯导光柱特写。
充电盒座舱底部特写，圆形无线充电接收线圈。
座舱背面特写，Type-C充电接口设置在主板上。
正面能够看到电池单元。
充电座舱侧边特写，固定有蜂鸣器小板。
组件之间通过导线连接器连接到主板。
充电盒座舱主板电路一览。
无线充电接收线圈特写，设置有隔磁贴纸，固定在塑料板上。
无线充电接收线圈固定塑料板特写。
主板一侧电路一览。
主板另外一侧电路一览。
Type-C充电接口母座特写，过孔焊接。
为耳机充电的Pogo pin。
丝印D00S的稳压IC。
两颗丝印A1SHB的微源半导体LPM2301 2.6A PMOS，为业界较大电流版本，足够余量确保安全。采用SOT-23封装，用作给耳机充电的开关。
Nuvoton新唐科技N76E003AQ20 主控单片机，用于开盖检测和电量显示等功能。
COPO酷珀微CP2021高集成度2.5W无线充电接收芯片，符合WPC 1.2.4版本Qi协议；输出电压5V，输出电流可调，最大可到500mA；集成外部电源输入检测功能；集成过温，过压和输出过流保护；集成温度监测、充电完成及和主机故障控制的多功能NTC控制引脚。
据我爱音频网拆解了解到，酷珀微的无线充电接收方案目前已被Haylou、OPPO、漫步者、realme、倍思、魔宴、omthing、iWALK等品牌的TWS耳机大量采用。
COPO酷珀CP2021详细资料图。
LY来远电子ICP1106电源管理芯片，集成了开关充电，Boost同步升压，电源路径管理，双耳独立插拔检测，双向通信，OVP，OCP 保护等功能，具有性能强大，集成度高，外围电路简单等特点。
ICP1106的充电电压，充电电流，输出电压能通过I2C灵活配置，能方便的实现TWS 快充，效率充电；同时支持电力线载波双向通信，UART 双向通信这两种通信模式，能可靠的满足充电仓和耳机的信息交互需求，实现耳机和充电仓的智能控制。
ICP1106还支持运输模式，待机功耗最低可以做到1uA，支持0V，2.4V，电池电压等多种电压输出待机模式。ICP1106 凭借强大的功能，独有的技术，一经推出就获得了广大的客户的认可，接下来还有更多的产品应用跟大家见面，让我们共同期待。
LY来远电子ICP1106详细资料图。
座舱底部结构特写，四颗磁铁用于吸附耳机和充电盒盖。
锂离子软包电池型号ZWD802030K，容量：520mAh/1.924Wh，电压4.2V/3.7V。来自众旺德新能源。
电池配备有一体式电路保护板，负责过充过放过流等保护功能。
蜂鸣器小板正面特写，用于发出查找功能的提示音。
蜂鸣器小板背面特写。
充电盒内另外一块PCB板为蓝牙查找模块，通过ZIF连接器连接到主板。
小板正面电路一览。
LED指示灯特写。
陶瓷蓝牙天线特写。
丝印7TW的稳压IC。
丝印二维码的IC。
Nordic N52832多协议通用SoC，支持蓝牙5.0，支持NFC、ANT和2.4 GHz专有协议，用于“Find My查找”功能的远距离定位和丢失后的信息读取。它的核心是运行频率为64MHz的ARM Cortex M4 CPU，能够在短时间内处理要求严苛的应用和通信任务使得CPU能够继续处理更多任务或返回到睡眠模式，从而节省了宝贵的电池能量。
nRF52832以及nRF52系列中的所有SoC都是基干闪存，非常适合用于器件固件升级(DFU)。DFU为您的产品中运行的固件提供全面的灵活性和控制，并且可以在现场启用新的安全更新、修复错误和添加功能。
据我爱音频网拆解了解到，苹果在推出的AirTag无线追踪器同样采用了这颗芯片，苹果HomePod mini 智能音箱也采用了Nordic nRF52系列芯片。
Nordic N52832详细资料图。
镭雕T048A的晶振特写，为Nordic N52832多协议通用SoC提供时钟。
耳机拆解
SOUNDFORM Freedom耳机为柄状的入耳式设计，整体外观非常有特点。耳机头曲线采用了近似于椭圆形的设计，四周没有任何突出的结构设计，佩戴与耳道贴合紧密，舒适稳固。
耳机柄为椭圆柱体，侧边设计有“belkin”品牌LOGO。
耳机底部设置了锥形结构盖板，中间为通话麦克风，旁边还有一颗指示灯。
耳机背部特写，也是触控操作区域。
耳机头侧边用于通话降噪功能的麦克风开孔，有金属防尘网覆盖，防止异物进入腔体。
耳机内侧两颗镀金充电触点，中间位置是光学传感器开窗。
音腔泄压孔特写。
耳机出音嘴特写，金属网罩防护，防止异物进入音腔。
沿合模线撬开耳机。
电池单元通过导线焊接在FPC板上，前腔内部组件通过BTB连接器连接到FPC板。均打胶固定。
挑开BTB连接器，后腔内部结构一览。
前腔内部结构一览，扬声器通过导线焊接在FPC板上。

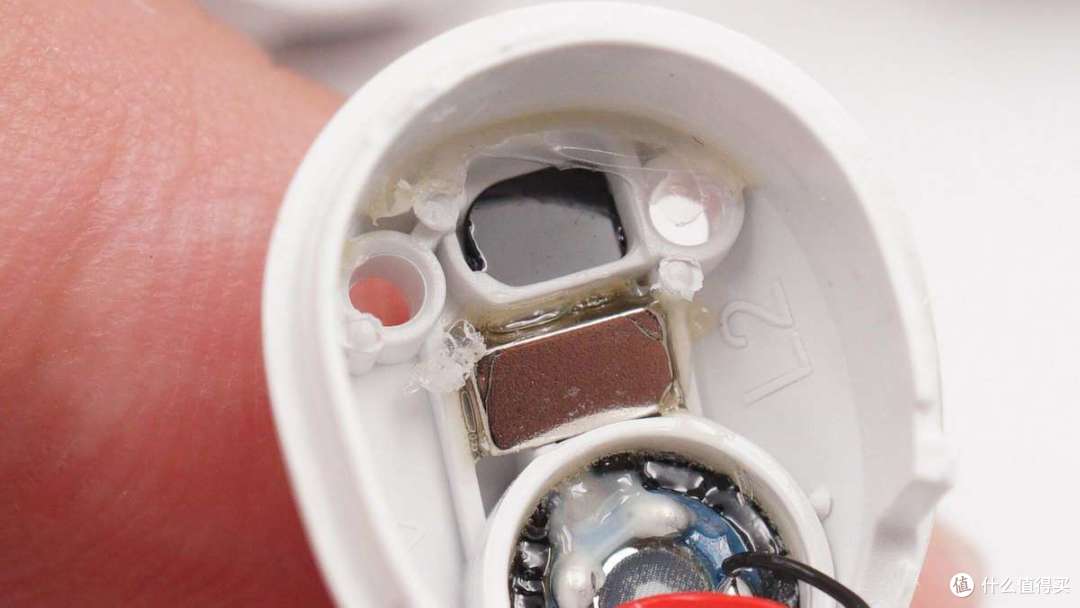

取掉FPC板，下方是入耳检测传感器开窗和用于吸附充电盒的磁铁。
扬声器通过大量胶水固定在出音管内。
前腔内FPC板电路一览，光学传感器有橡胶罩防护，防止漏光，提升精准度。
光学入耳检测传感器特写。
经我爱音频网实测，扬声器单元尺寸约为7mm。
后腔电池和FPC板通过排线和BTB连接到耳机柄内主板单元上。
后腔壁上触摸传感器特写。
电池侧边是通话降噪麦克风，有橡胶罩覆盖，提升收音性能。
镭雕MC50的MEMS硅麦，用于通话降噪功能。
丝印9u13的一体化电池保护IC。
丝印C1的IC。
耳机内部采用了钢壳扣式电池。
钢壳扣式电池正面丝印二维码。
背面通过镍片连接。没有明确的丝印电池信息。
触摸箔片特写，使用双面胶固定在外壳内部。
从耳机柄内取出主板。
主板与一元硬币大小对比。
主板一侧电路一览。
主板另外一侧电路一览。
耳机柄底部的通话麦克风和LED指示灯通过FPC排线连接到主板。
SINOMCU晟矽微 MC9934 8位单片机，用于蓝牙耳机在连接发生故障时，触发复位再次发射蓝牙信号，保障蓝牙不死机。同时，具有超低待机功耗，延长蓝牙耳机续航。
MC9934 采用DFN8封装方式，拥有8位CPU内核，1K×14 位 OTP 型程序存储器以及50 字节 SRAM 通用数据存储器；内置高频和低频RC 振荡器，用作系统在高频或低频时的时钟源；具有运行模式和休眠模式两种工作模式；内部还配置有自振式看门狗计数器和定时器等。
SINOMCU晟矽微 MC9934详细资料图。
丝印7812C的触摸IC特写，检测耳机柄壳体上的触摸操作。
陶瓷蓝牙天线特写。
Qualcomm高通QCC3040蓝牙音频SoC，QCC304X系列蓝牙音频SoC支持蓝牙5.2，支持高通aptX™ Adaptive编解码器，可以基于终端上所播放内容类型，通过独特的技术自动调节提供最佳音质或低时延，带来沉浸式视频和游戏无线聆听体验。
该系列芯片还支持全新的高通TrueWireless™ Mirroring技术，左右耳塞可以在多个使用场景下快速切换。此外，高通QCC304x系列蓝牙音频SoC还支持cVc通话降噪技术，能够通过触控或按键唤醒手机的语音助手。
据我爱音频网拆解了解到，目前市面上已有Anker、Bose、拜亚动力、B&O、Cleer、漫步者、杰士、小鸟、小米、微软、OPPO、vivo、索尼、万魔等知名品牌大量采用了高通的蓝牙音频SoC。
Qualcomm高通QCC3040详细资料图。
贝尔金SOUNDFORM Freedom真无线耳机拆解全家福。
三、我爱音频网总结
贝尔金SOUNDFORM Freedom真无线耳机在外观设计上，整机采用了钢琴烤漆工艺处理，整体观感十分的洁净，具有很强的质感。耳机近乎椭圆形的曲线，佩戴时与耳道贴合紧密，能够提供舒适稳固的佩戴体验。
内部电路方面，充电盒由主板、蓝牙模块和蜂鸣器小板三部分组成。充电盒内置众旺德新能源520mAh锂离子电池，配备有电路保护板，支持有线和无线两种模式输入电源。有线输入采用了来远电子ICP1106电源管理芯片，无线采用了酷珀微CP2021无线充电接收芯片；新唐科技N76E003AQ20 主控单片机，用于开盖检测和电量显示等功能；以及两颗微源半导体LPM2301 2.6A PMOS，用于为耳机充电开关。
充电盒蓝牙查找模块上设置有陶瓷蓝牙天线和Nordic N52832多协议通用SoC，支持蓝牙5.0，支持NFC、ANT和2.4 GHz专有协议，用于“Find My查找”功能的远距离定位和丢失后的信息读取。
耳机部分，前腔内扬声器、充电小板通过排线和BTB连接到后腔FPC板上，然后再通过排线和BTB到主板。后腔排线连接有电池、触摸传感器以及通话降噪麦克风，主板上采用了高通QCC3040蓝牙音频SoC，支持蓝牙5.2，支持高通多种音频技术；晟矽微 MC9934 8位单片机，用于蓝牙耳机在连接发生故障时，触发复位再次发射蓝牙信号，保障蓝牙不死机。
