国人大多喜欢大的东西,因为大似乎更能直观体现性价比及用料...但今儿小子要给大家推荐的确是个小个儿,I7-8700K + RTX 2070 打造高性能MINI主机。

喜欢攒机的朋友应该都知道,装机其实并没有想象中那么简单,特别是ITX主机装机更是难度不小。各种走线,空间考虑都要面面俱到,稍有不慎就要重新再来,而且配件啥的也并不好配!


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


配置清单:intel i7-8700K处理器,MSi Z390i主板 ,RTX 2070 mini显卡,HOF EX D4-4000内存,HOF 2T M.2固态硬盘,海盗船SF750全模组电源,利民AXP-100纯铜版散热器,伊噜咔私人订制mini机箱Y01。能塞得进机箱么?我们拭目以待!

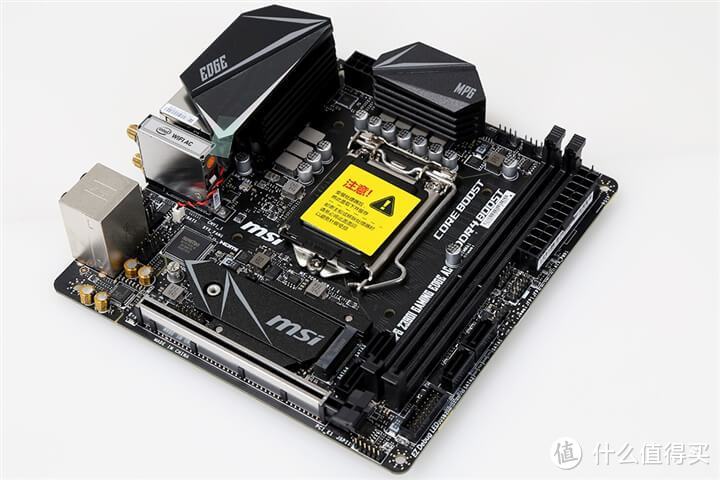

主板采用微星MPG Z390I GAMING EDGE AC,Mini-ITX板型。锐利出众的线条,支持8/9代酷睿处理器,最高支持双通道4600MHz(超频)的DDR4内存,8pin CPU供电。方寸之大、数量恰好的接口、以及高端性能输出是我选择的理由。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


i7 8700K,主频3.7GHz,动态加速频率4.7GHz,6核心12线程,三级缓存12MB,TDP 95W。都说8700K是个大火炉,正好检验下MINI机箱的散热性能!


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记

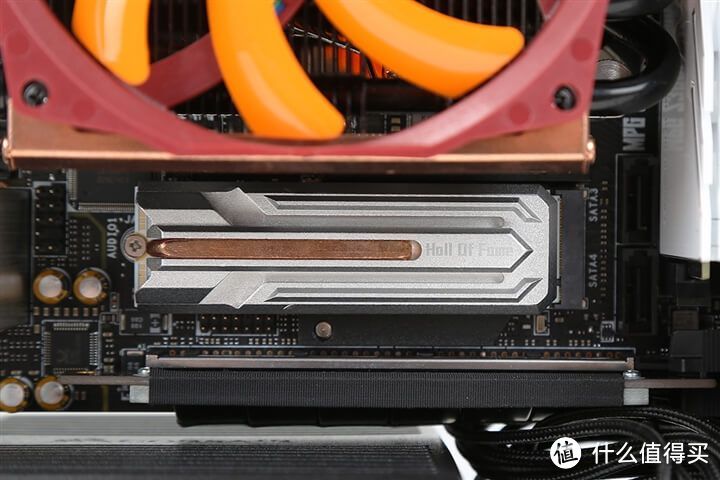

HOF 2TB-PCIe M.2 2280,对比一下三星970 PRO 512g M.2接口的固态,现市场价2.65元/G,而HOF 1.95元/G。连续读写速度方面,三星官方读写3500/2700MB/s,影驰HOF官方3400/2800 MB/s。在性价比方面,HOF确实会更优,具体SSD测试见后文。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记

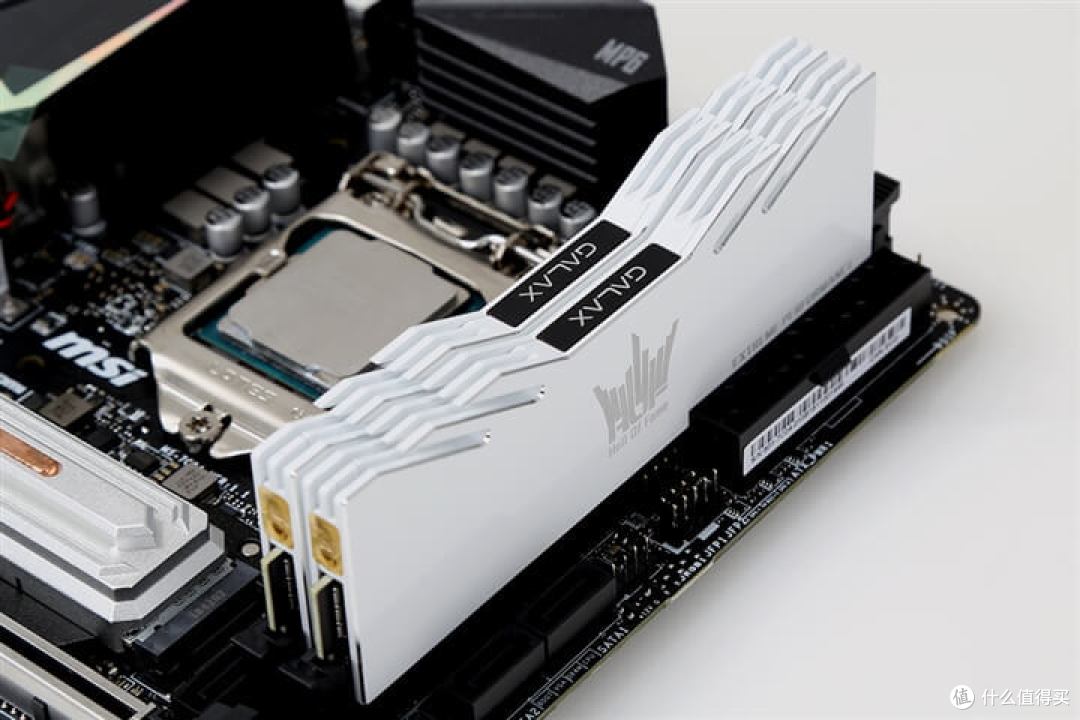

HOF EXTREME DDR4-4000 8GB*2,4000MHz的默认频率,三星B-die超频DRAM IC;主板支持超频,畅玩游戏无压力,上两根绝版条子装装信仰的架势,技术扎实的话,可以再往上超超频!小子就不献丑了!


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


影驰 RTX 2070 金属大师 Mini,长度仅有17.5厘米,配备2只80mm的风扇以及三条纯铜热管,有限的空间内保障了显卡的散热性能。纯金属外壳,提升显卡颜值的同时也让质感爆棚。另外还支持智能启停技术,实测很安静。(找朋友借来的测试卡,市场上暂无销售)


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


电源美商海盗船 SF750 SFX全模组电源,750W电源足够,同时塞进机箱刚刚好无剩余空间。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


装进机箱前,先合个影


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


机箱后背架构,与常规的机箱构造差不多,单纯缩小,增加一些散热孔位,侧边是“科比”散热孔。机箱尺寸:276*182*137mm,一般双肩包都能塞的下!


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


建议小白在上机箱时先裸平台搭建,尝试开机启动是否能够进系统。确保能够成功进系统后再上机箱,减少因配件等兼容性问题导致无法 正常开机而浪费的装机时间。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


CPU散热器用的是利民 AXP-100 纯铜版,尺寸:L108mm*W121mm*H44mm。在安装散热器时耽搁了一会儿,需横排方可置入,竖直朝下会顶到内存和机箱顶部。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


机箱的背部设计是利用显卡延长线,给显卡进行倒置的安装方法。最大程度利用空间,显卡刚好顶住无法动弹。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


主板是正放的样式,整体的配件架构如下所示。至于散热性能如何等等烤机见分晓。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


即使你再小,方寸之地也要展现你的光芒!


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


主板、CPU供电接线只能沿着机箱侧走,稍微委屈了一下我的HOF 内存。银白色质感,真滴好看鸭!


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


橘黄色的风扇叶、白色的HOF内存+SSD,750黑白电源,浑然一体,视觉效果你觉得OK?


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


背面的黑、白、蓝三简色拼接,麻雀虽小,五脏俱全。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


靓机展示正面


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


背面的风采


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


可能你看不出他的mini,拿一罐阔乐(H:145mm)对比看下mini机箱。理线也不需要怎么理,有空隙就钻系列理线法。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


肥宅快乐水搭配mini主机,YES!



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


(跳线折腾了一会才发现跳错了)此处略过几千字…点亮后跑下 分数,先鲁大师娱乐一下。



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


总分48w分,显卡分数29w略高同系列显卡分数,分数仅供参考,娱乐娱乐。



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记

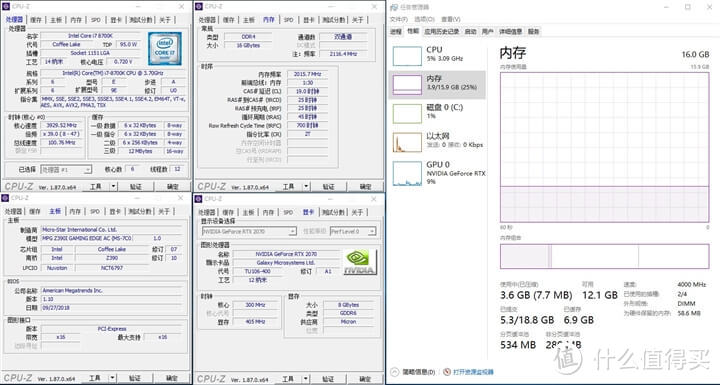

CPU-Z的一些设备数据,内存是通过进入主板bios调整到了4000MHz(操作方法:开机启动时狂按“Del”键,进入biso后调整内存频率即可,每个主板的界面会有所不同)。



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


AS SSD Benchmark测试HOF 2TB-PCIe M.2 2280,连续读写速度2235/2319 MB/s,实时数据波动如下图任务管理器所示。



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记

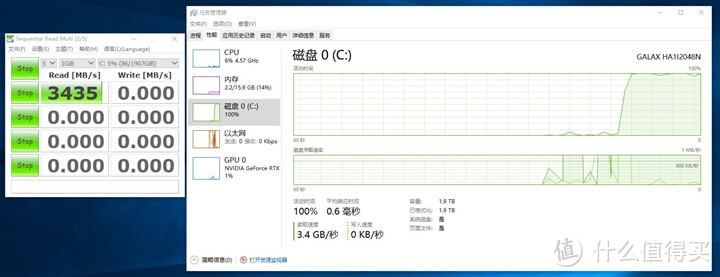

CrystalDiskMark跑分过程实时监控,最终连续读写速度为3441/2598 MB/s。单纯读写速度和价格来看确实是性价比之选,推荐给机友们。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记

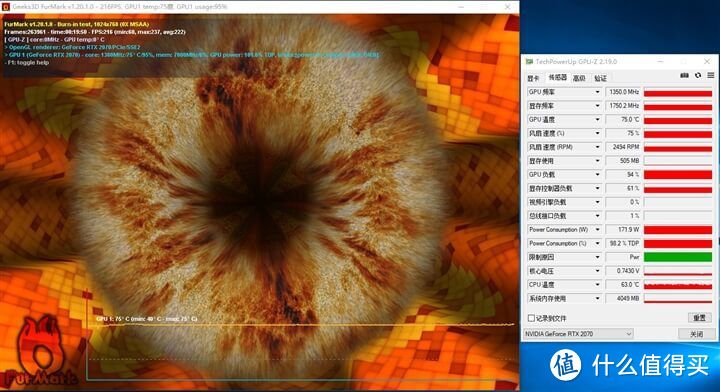

甜甜圈烤机20min,GPU温度恒定75℃(测试时室温26℃),本以为小机箱散热通道小会影响散热性,实测过后无压力可以放心大胆玩大型游戏。若是冬天,机箱上放杯茶持续保温也是一种享受。



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


3D Mark测试跑分情况,相比之下高出同系列显卡500-1000不等的分数。显卡的跑分并不是显卡外观大小所决定的。小显卡也有其性能强劲的一面。


I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记



I7-8700K + RTX 2070 打造高性能MINI主机丨ITX小钢炮锻造记


本次mini装机及测试到此结束,总结一下:


1.机箱的mini确实限制了一些配件上的选择,但并不会影响其性能的发挥;(机箱是朋友伊噜咔自己定制之后送我的,感谢老铁)

2.装机过程中由于配件的mini,捣鼓区域减少了很多,安装过程需要提前预设走线,否则一进机箱再拆卸装备是件头疼的事情;

3.如果是喜欢DIY的用户会喜欢这款能够随手携带的机箱,搞机佬单手可拿并不是很重,带多条电源线、mini键鼠即可走天涯。(当然,你还得配上mini显示器以及键鼠等外设,在酒店接电视其实也是阔以哒。)

4.主机DIY盛行的今日,DIY玩家都有自己组装机器的想法,一台合自己心水的主机会给自己的生活带来更好的体验,何乐不为?YES!

所以,谁说只有笔记本才能随身携带?台式主机也是阔以滴!
