非主流的ITX主机，一种过渡型的攒机策略

创作立场声明：本熊为一个数码产品和硬件产品的爱好者，非专业人士，若文中出现错误，请您指出，但也请您理解，同时欢迎探讨交流。

最近一朋友问我：为啥年末促销要放在双11呢？

我：不挺好的吗？年末了，也挺有喜感

朋友：但我没发年终奖，兜里没钱啊！

这个朋友的月工资确实不高，但年终奖却比较可观，所以指望着年终奖来买大件也可以理解，但快过年的时候只有涨价哪有促销呢？

双11期间他想攒台新电脑，但预算又不多，问我的意见。

我的考虑：虽然最近发布了很多新显卡，但RTX3090用不到，RTX3080买不到，RTX3070还得抢；而AMD那边也要上新，什么情况还未可知，这个时期如果不急，确实可以观望一下显卡。但现在又是双11，还是有很多东东值得一买，所以不如显卡找张低端的过渡，先把平台和机电散攒好，以后再升级显卡。

于是按照这个思路帮他攒好了下面的主机：

▼

▼

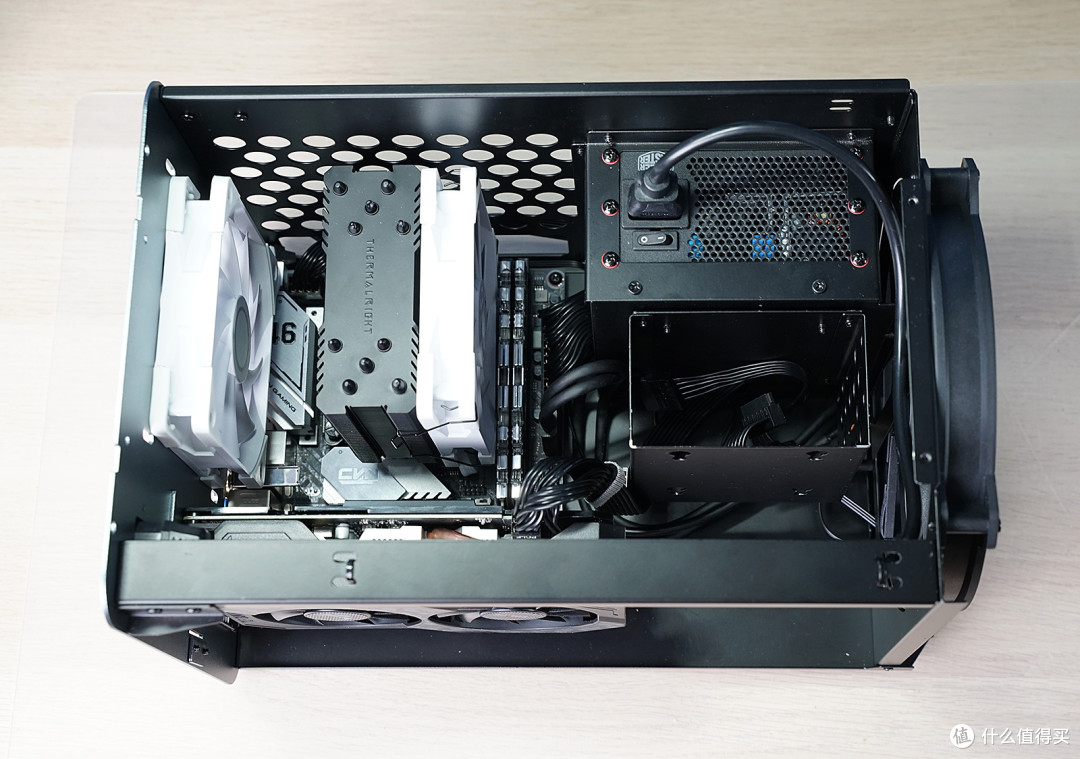

▼主机内部

▼

▼

配置如下：

CPU：英特尔（intel）十代酷睿I5 10400

主板：七彩虹 CVN B460I GAMING V20

内存：宇瞻（Apacer）黑豹 DDR4 2400 8GX2

SSD：WD Blue SN550 NVMESSD 1TB

显卡：华硕 （ASUS） TUF-GTX1650-O4GD6-P-GAMING

散热器：利民（Thermalright） AK120 black CPU散热器

利民（Thermalright）TL-C12 pro-W

乔思伯 （JONSBO） M.2 散热器

机箱风扇：利民（thermalright）TL-C12-W

电源：酷冷至尊(CoolerMaster)额定550W V550GOLD SFX电源

机箱：乔思伯（JONSBO） V8

做了视频，请观赏

硬件选择

CPU&主板

现在的intel的价格要低一些，选择了10400+B460的组合，CPU选择了有核显的10400，主要是考虑到以后可能会先卖掉显卡，然后再去升级显卡的情况，有核显还可以正常使用。没有这个顾虑的朋友可以入手10400f，还可以再省60~70块。CPU入手的是散片。

十代非超频的I5一般都会选择B460，但B460的ITX主板并不太多，七彩虹 CVN B460I GAMING V20有不错的颜值，以及相对较低的价格（在ITX主板中）。

七彩虹（Colorful）CVNB460IGAMINGV20主板支持10100/10400F/10700(IntelB460/LGA1200)749元京东去购买

▼黑色PCB加上银色的散热马甲，搭配起来还挺好看。6相（猜测是5+·1）的供电，搭配55A的DrMos对于一款B460主板足够了。

▼mosfet的铝合金被动散热片非常大，印有46两个数字以及CVN GAMING，并且还有切面、开槽设计。

▼I/O接口：2个PS/2接口；4个USB3.2 Gen1接口(3个Type-A+1个Type-C)接口，还有2个2个USB2.0接口；视频接口为1个DisplayPort1.4和1个HDMI1.4；音频接口为3个3.5mm；1个RJ-45 LAN网卡，另外还有就是无线模块的天线接口，主板自带了Intel AX200 Wi-Fi6网卡。

单独为此主板写过文章，有兴趣可以看看：

主板那些事 篇七：储备知识战双11：B460 ITX主板攻略,还有送CVN B460I GAMING V20开箱想攒一台电竞主机、家用主机、酷炫主机无从下手？想省钱又怕性能不达标？值得买帮你打造定制化DIY装机工具，自助全网比价装机，提供最适合的搭配方案，解决各种攒机场景下难题。>快快使用戳这里pj247| 赞25 评论40 收藏31查看详情

不过文章中对B460 ITX主板的汇总分析有误，这篇正好来更正下 ：

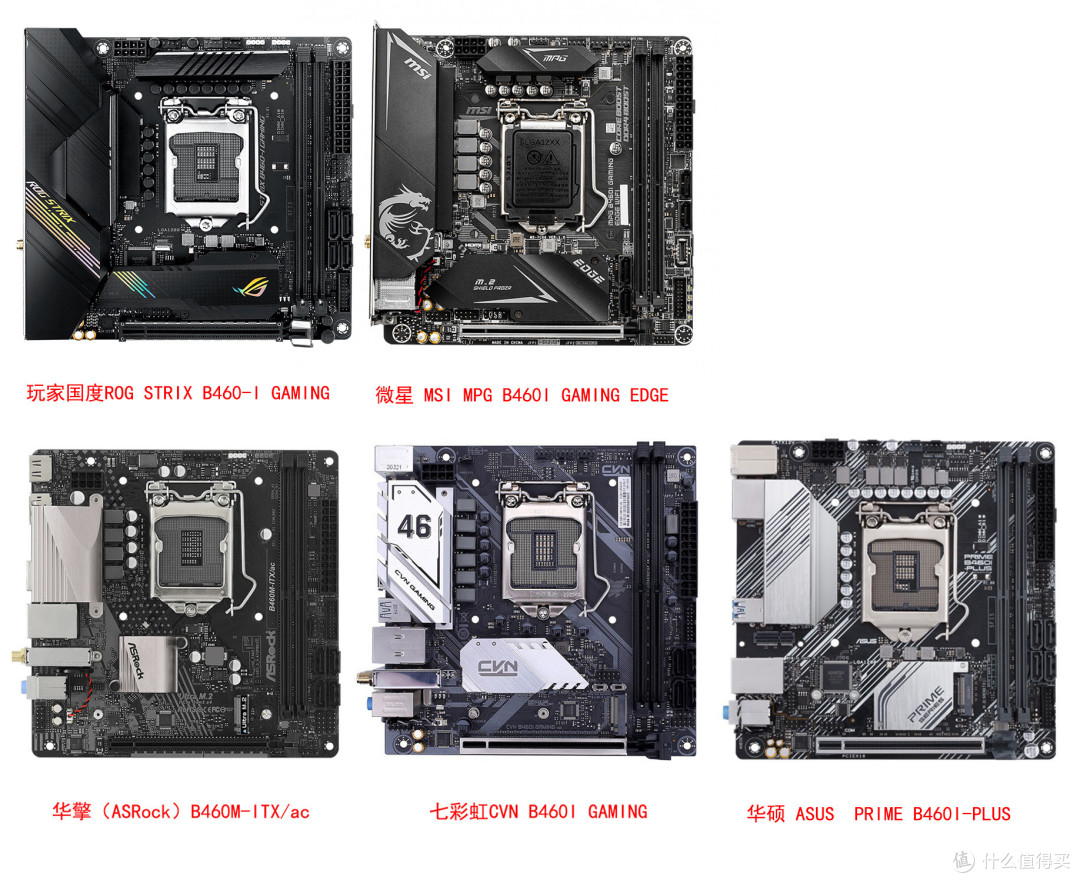

▼B460的ITX主板基本上有5款，ROG STRIX B460-I GAMING、MPG B460I GAMING EDGE、ASRock B460M-ITX/ac、CVN B460I GAMING V20和ASUS PRIME B460I-PLUS。之所以说基本上只有5款，是因为华擎还有一款B460TM-ITX的主板，不过它主打工控，价格也不便宜，所以一般的消费者也不会购买；另外CVN B460I 还有FROZEN版，PCB采用了白色涂装，价格贵几十块，其它没有区别。所以最终只汇总5款主板的数据。

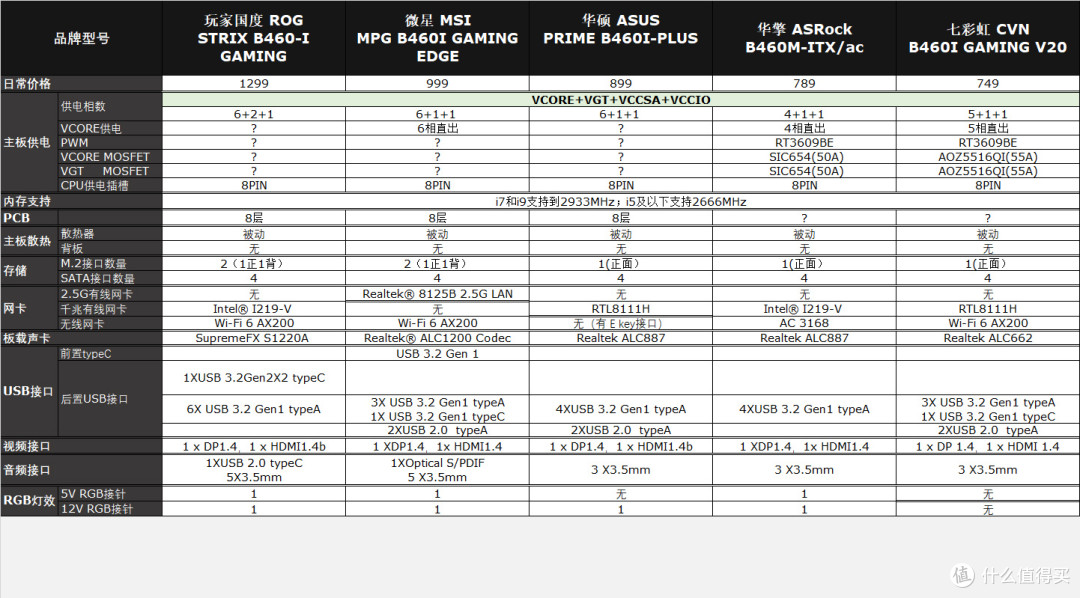

▼干货如下，5款ITX主板的主要参数对比表，大家根据自己的实际需要来选择吧！

CPU散热器

Thermalright AK120的黑化版（还有白化版），AK即Assassin King，是利民新系列之一。

利民ThermalrightAK120blackCPU散热器双平台5热管镀镍铜底AK120black219元京东去购买

▼内部东东一览，有散热器本体、风扇，配件盒以及说明书保修卡。

▼兼容性方面支持intel 115x /1200/2011/2066，以及AM4，已经放弃古老的AM3（+）。扣具为全金属材质，固定风扇的铁丝有4根，可以支持前后双风扇（标配一个风扇）；自带了一个5V ARGB控制器，以及一只TF7硅脂。

▼散热器本体尺寸为154mm高，120mm宽，46mm后，除了底座其它部分全部黑化。一共56片铝制鳍片，0.4mm厚度，1.6mm间距，合计5720cm2散热面积。热管采用穿Fin的方式连接；侧面采用了扣Fin艺，精度还不错。

▼鳍片两侧有锯齿形，可能是为了增强对流而设计的，另外也有研磨倒角，保障边缘部分不会割手。

▼5x6mm热管设计，底座使用镜面铜底工艺，抛光处理的还是不错的。热管热管和底座焊接处理中也没有缺焊或者焊料移除的现象。

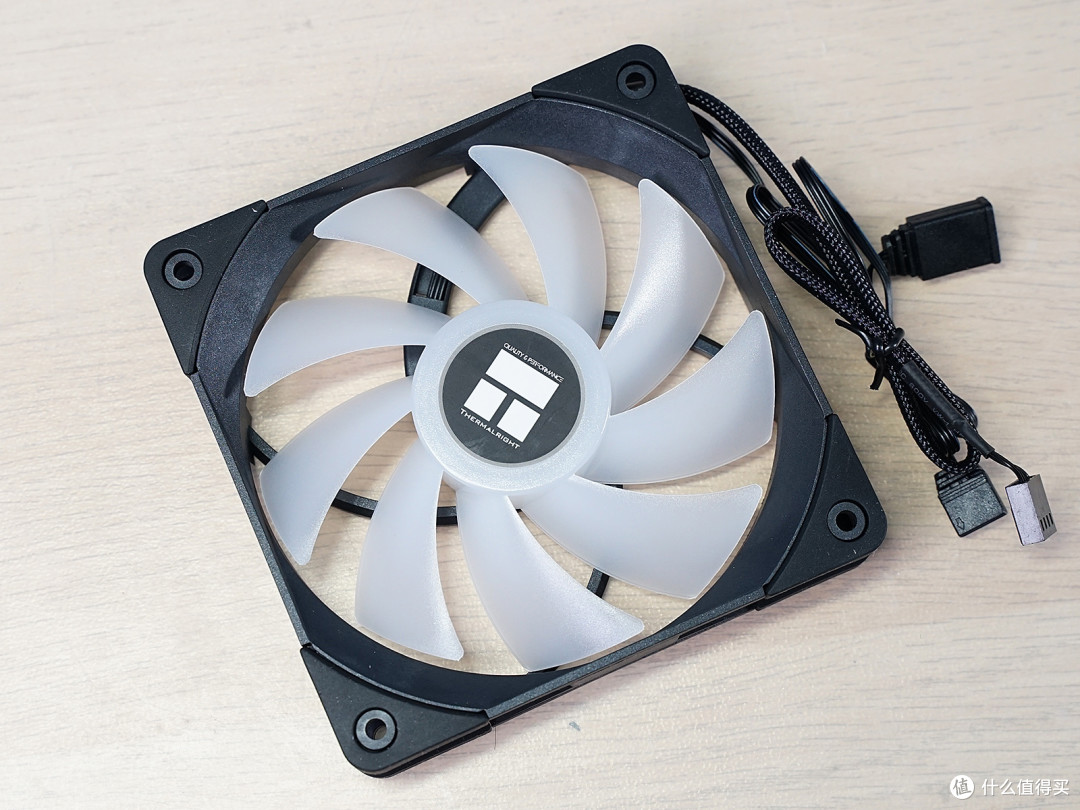

▼自带的风扇是一颗ARGB风扇,采用了S-FDB轴承，最大转速为1500RPM，最大风量66.17CFM，官方给出的最大噪音值为25.6DBA。

▼供电规格12v，0.2A

▼整个散热器的安装还是比较简单的，首先将背板和扣具安装在主板上。

▼然后将散热器主体安装到扣具上，再拧紧螺丝。

AK120自带的风扇我用作它处 ，又入手了一把TL-C12 pro-W风扇，形成黑白配的熊猫风格。

利民（Thermalright）TL-C12pro-WSFDB轴承12cm风扇4pin调速1850PWM铜套钢芯双面二次动平衡129元京东去购买

▼风扇采用了S-FDB轴承，最大转速为1850RPM，最大风量82CFM，官方给出的最大噪音值为29.6DBA，比AK120自带的风扇还是强了不少（最高噪音也大了一点），另外还提供了6年的长质保。

▼风扇通体白色，附件中还有钢脚钉，配合橡胶塞，在一些场景下就可以不必扭螺丝了。

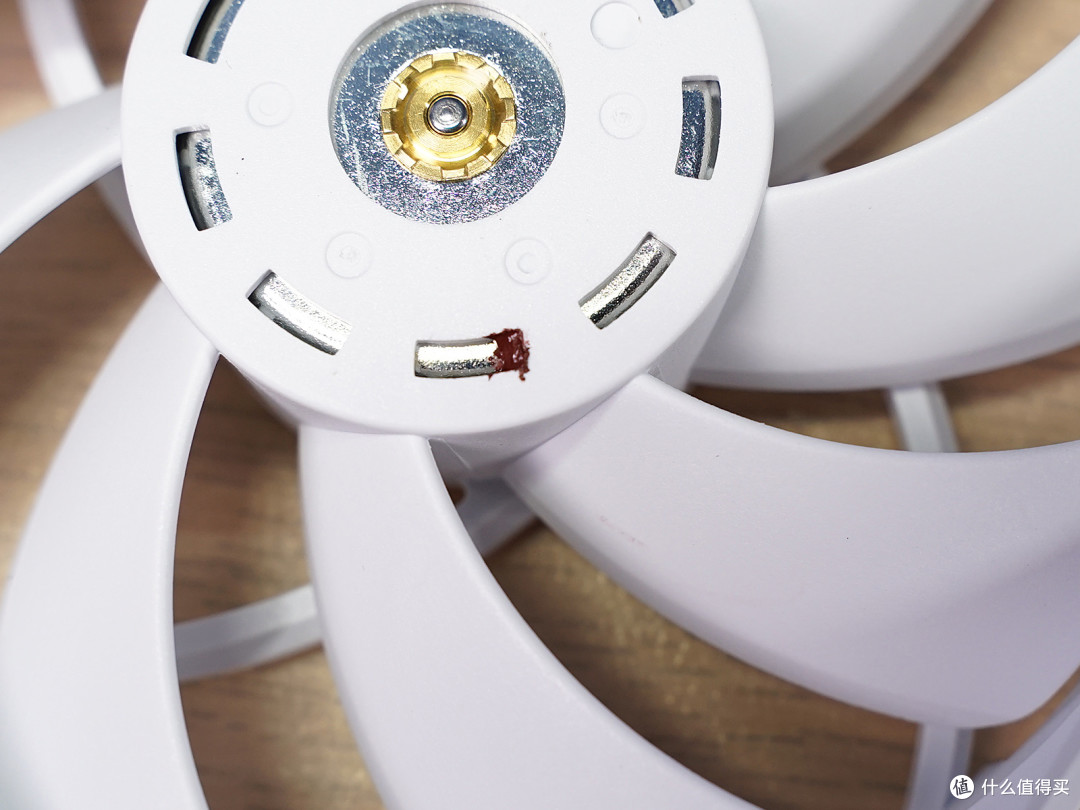

▼整个风扇的特色在于点胶二次动平衡，相当于一次校正，让扇叶的同平衡更加完美。

▼两面4角的橡胶垫都可以拆卸。

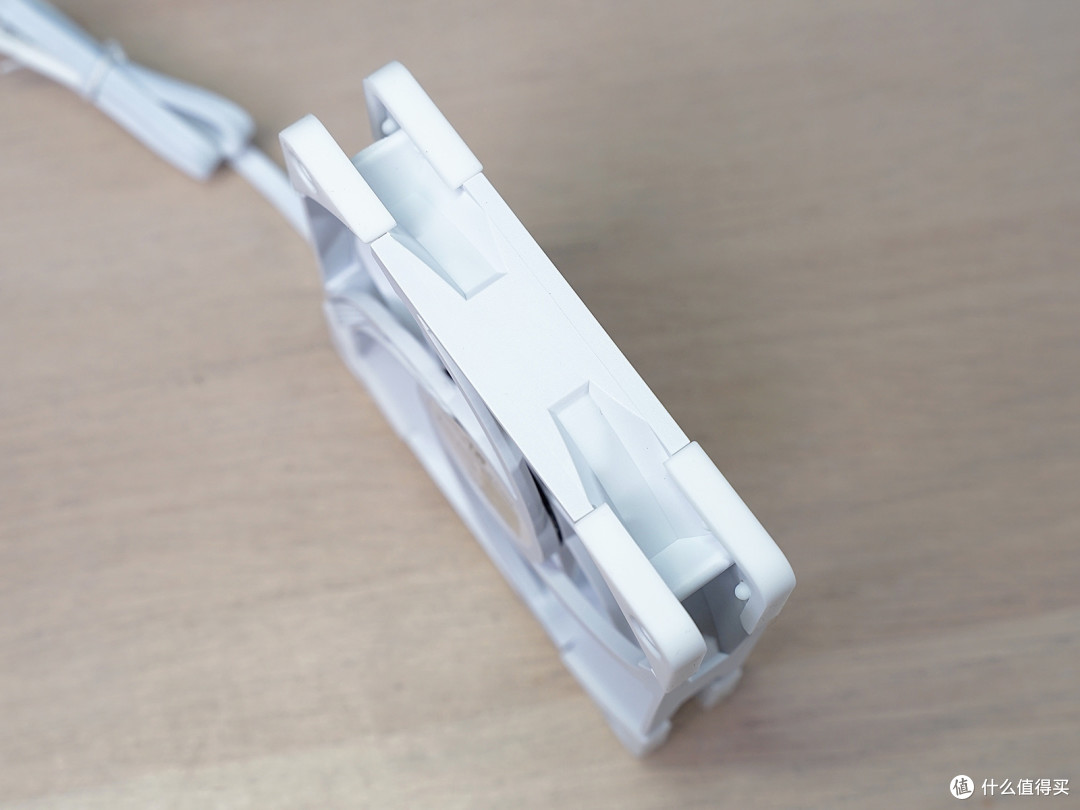

▼风扇侧面

▼风扇背面，供电规格为12v，0.25A。

▼AK120铁丝的固定风扇一端钩子比较长，这样不会轻易掉落，安装时更省心。

内存&SSD

▼内存是2根宇瞻黑豹 DDR4 2400，这个型号应该已经停产了，这个是我自家的库存也就顺手出掉了 ，反正B460搭配I5只能支持到2666MHz。

▼散热风扇和内存刚刚好不冲突。

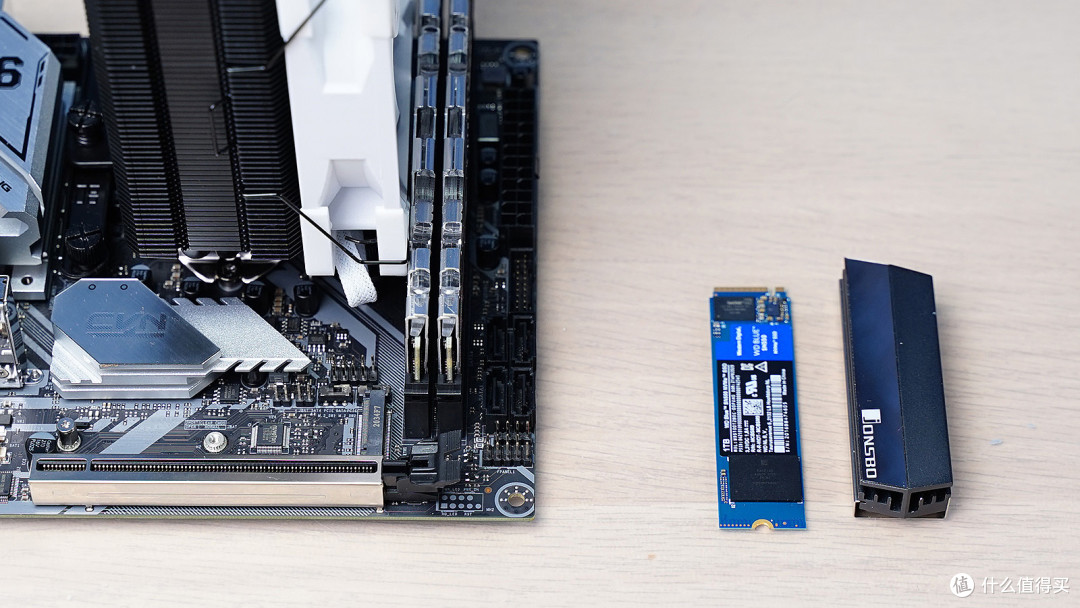

▼SSD选择了WD Blue SN550 NVMESSD 1TB，并搭配乔思伯的M.2 散热器。

▼

显卡

中低端显卡方面：1650S缺货，1660S又涨价，所以就入了这张华硕TUF的GTX1650-P（渠道价还不错，不过K）。而且它并不是采用常规的TU117-300，而是TU106核心屏蔽，显存也从GDDR5升级为GDDR6，性能相对普通的1650还是提升不少。

华硕ASUSTUF-GTX1650-O4GD6-P-GAMING1410-1785MHzGDDR64G电竞游戏显卡1099元京东去购买

▼低端卡并没有啥附件，只有一张感谢卡和说明质保书，另外显卡上面还有一层塑料膜保护不被划伤。

▼TUF GTX1650-P的尺寸为204.5 x 124.9 x 45.6mm，虽然长度略超过ITX主板，但是相对来说还是比较小巧，能塞入大部分的迷你机箱内。

▼散热系统配备了2个8cm的风扇，一个是TUF的logo；一个是华硕的logo，显卡正面有TUF的特色涂装，添了些质感，当然这个价位的显卡就不要期待有RGB了。

▼侧面有TUF LOGO以及GEFORCE GTX标识，还有TUF特有的黄色线作为装饰。

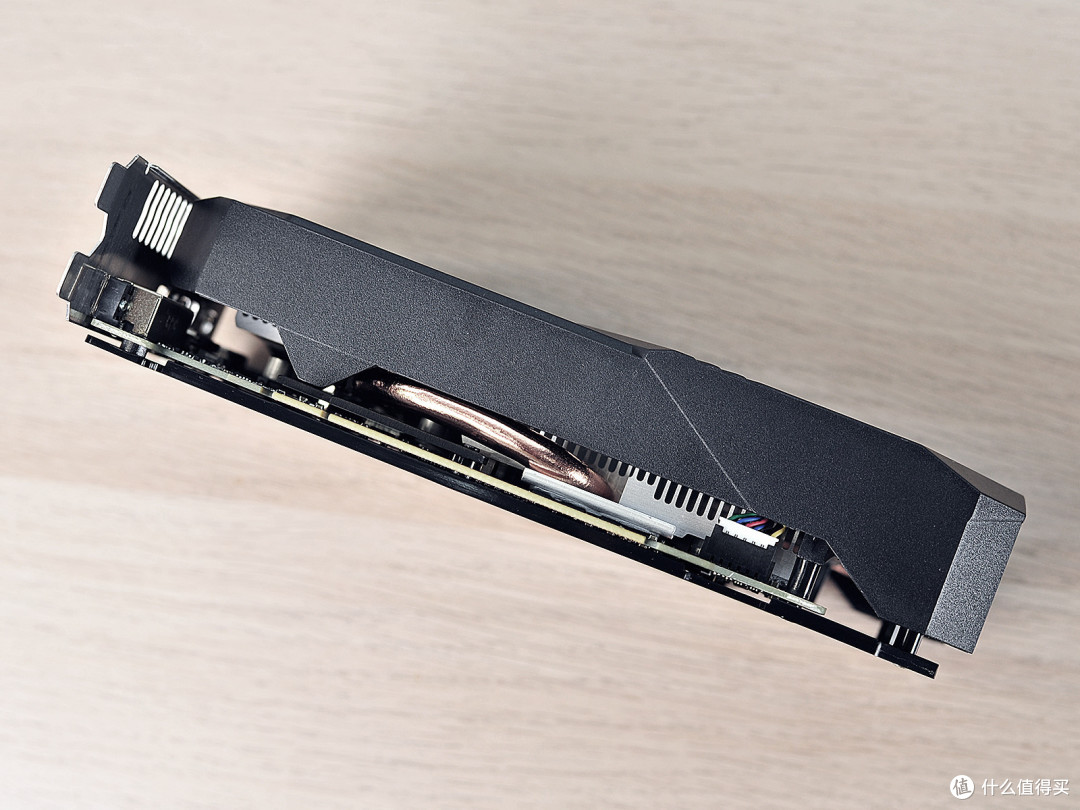

▼另一侧只能看到一根热管，其实这跟热管在散热器内呈S形，效能是大于普通的U型管的。

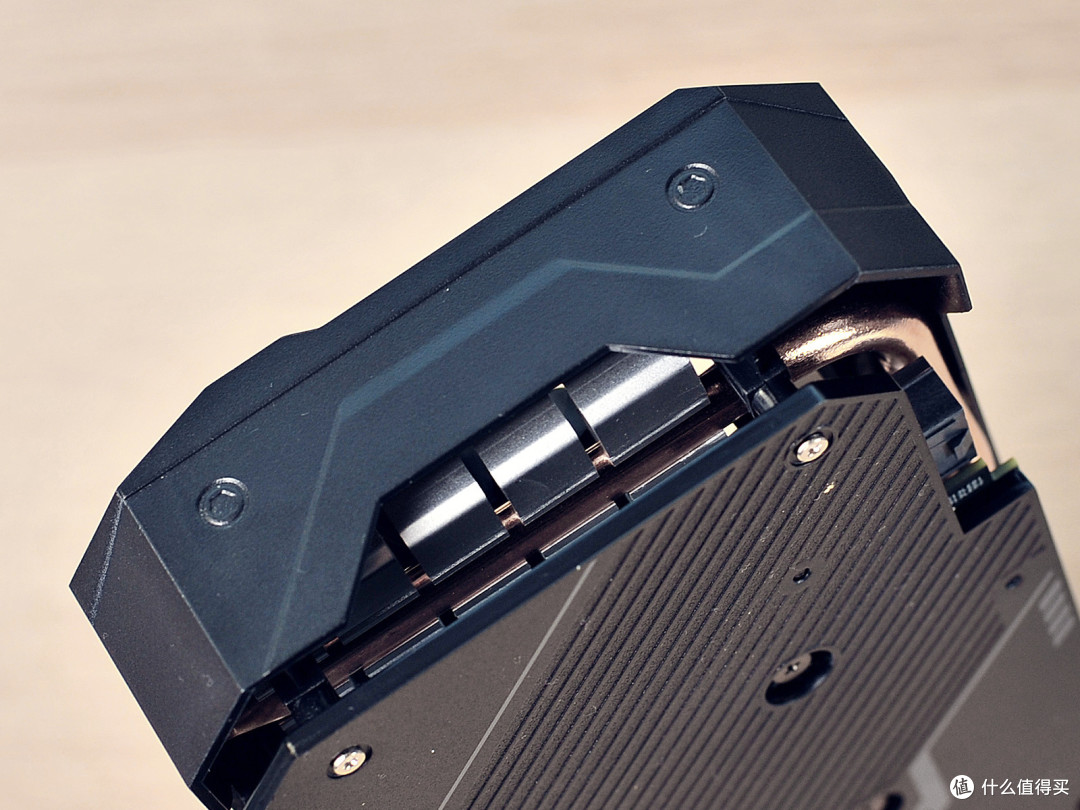

▼顶部没有完全封住，留了一个出风口，也可以看到散热部分采用了挤铝工艺而非鳍片，对于低功耗的显卡也足够用了。

▼背板还是出现在了这种低功耗显卡身上，不过材质为工程塑料材质，只起支撑作用，保护PCB，

▼由于采用了TU106核心，GDDR6显存，以及高于公版的频率，TDP有所小增，需要一个单6Pin接口供电。

▼输出接口配置方面，为常规的HDMI+DP+DVI；不常规的是I/O挡板材质为304不锈钢，不但坚固度和耐用度都很高，也不宜被腐蚀，留下难看的锈点，以后出二手成色好，也容易出 。

▼毕竟是给朋友攒机，不出问题才是最重要的！现在华硕显卡都是机器自动化生产，产品质量的把控方面还是让人放心的。

▼平台方面就安装完毕了。

电源

由于所选机箱不支持ATX电源，所以选择了SFX电源，有些小贵，不过现在电源保修都超长，比如我入手的这款酷冷至尊V550GOLD SFX电源，质保10年，就当买个传家宝把！另外这个系列有550W、650W、750W、850W四种型号，均通过80PLUS金牌认证，选择了550W，以此平台的功耗，以后升级到RTX3070应该问题不大。

酷冷至尊(CoolerMaster)额定550WV550GOLDSFX电源(金牌/全模/全日系电容/加强显卡线缆/风扇启停/质保十年)749元京东去购买

▼附件方面除了模组线，轧带，还又送一个了一个SFX-ATX转接支架，使其也可用于标准ATX机箱。

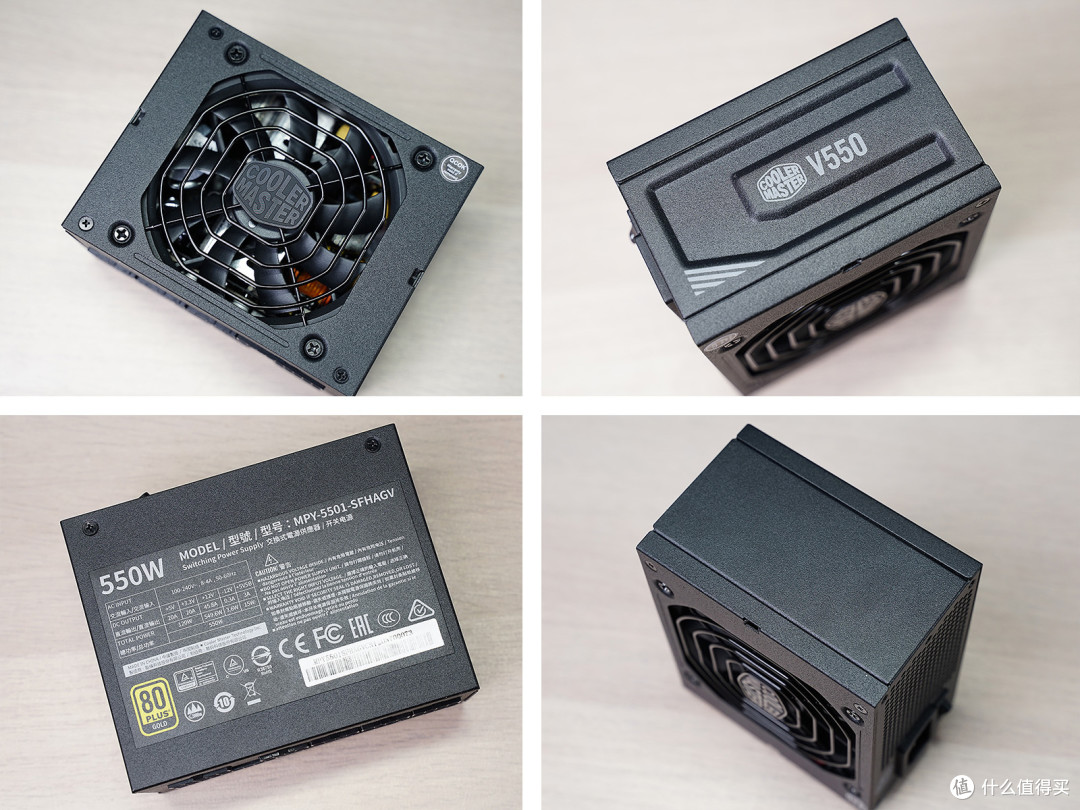

▼125mm x 100mm x 63.5mm的尺寸足够小巧，风扇采用了92mm FDB轴承风扇。一侧有酷冷和V550的标识，并在侧面作了凹凸设计；另一侧是光秃秃的）。

▼即使是550w的电源接口也是充裕的，CPU/PCIE接口一共有4个，使用上非常灵活。

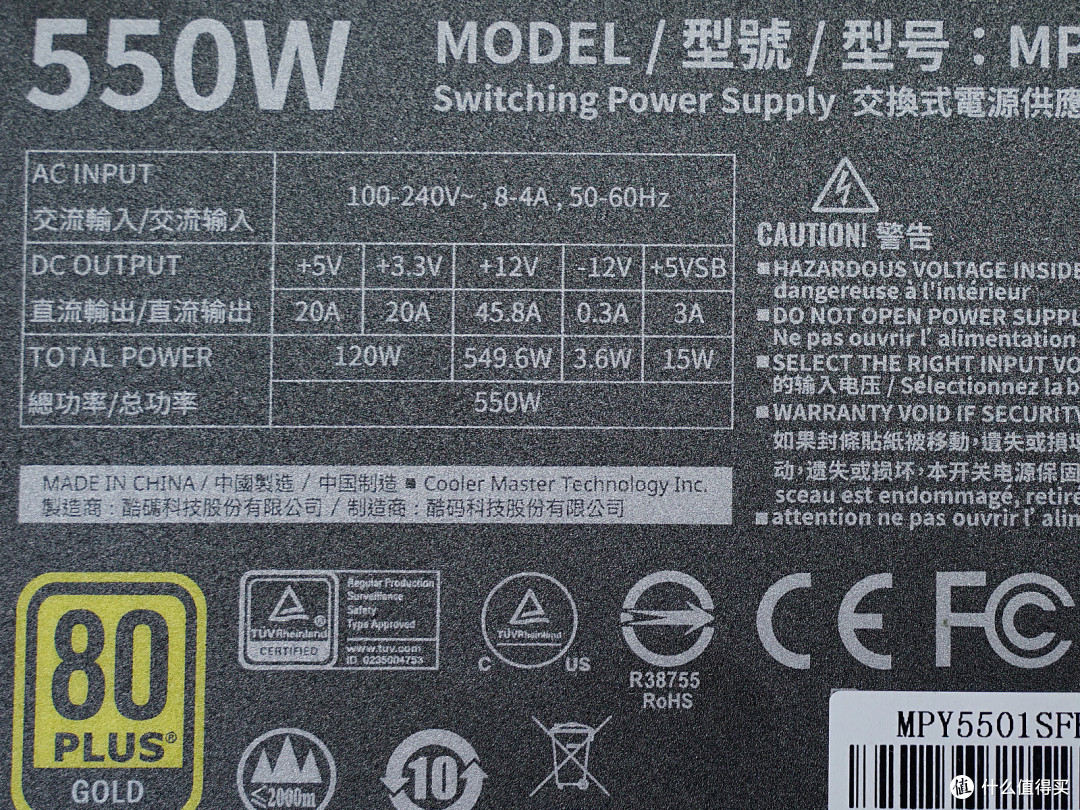

▼背面是电源的铭牌：电源为单路12v设计，12v的总功率为549.6w，基本和额定总功率550w相当。

▼电源出风口有一张紫色的贴纸，提示电源在15%负载以下风扇是不会转的，开机风扇不转时也别以为电源坏了

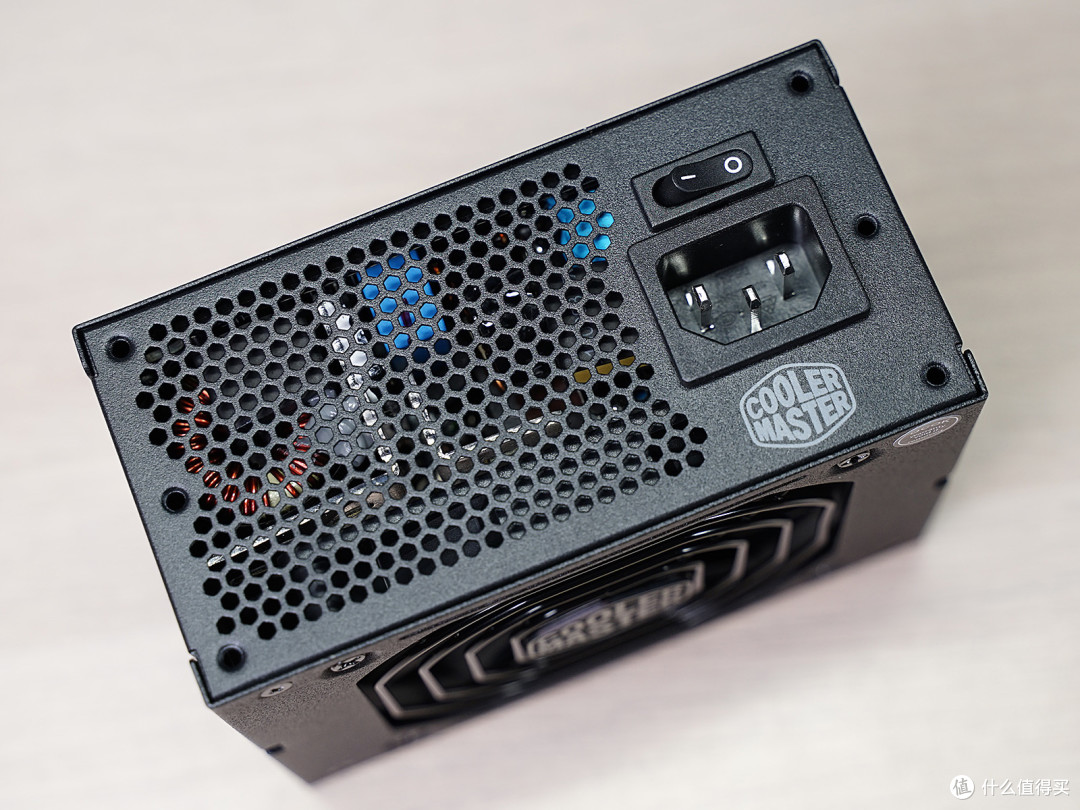

▼电源的AC端采用独立开关，这个开关非常的小巧，另外出风面有大面积网孔设计，保证了散热性能。

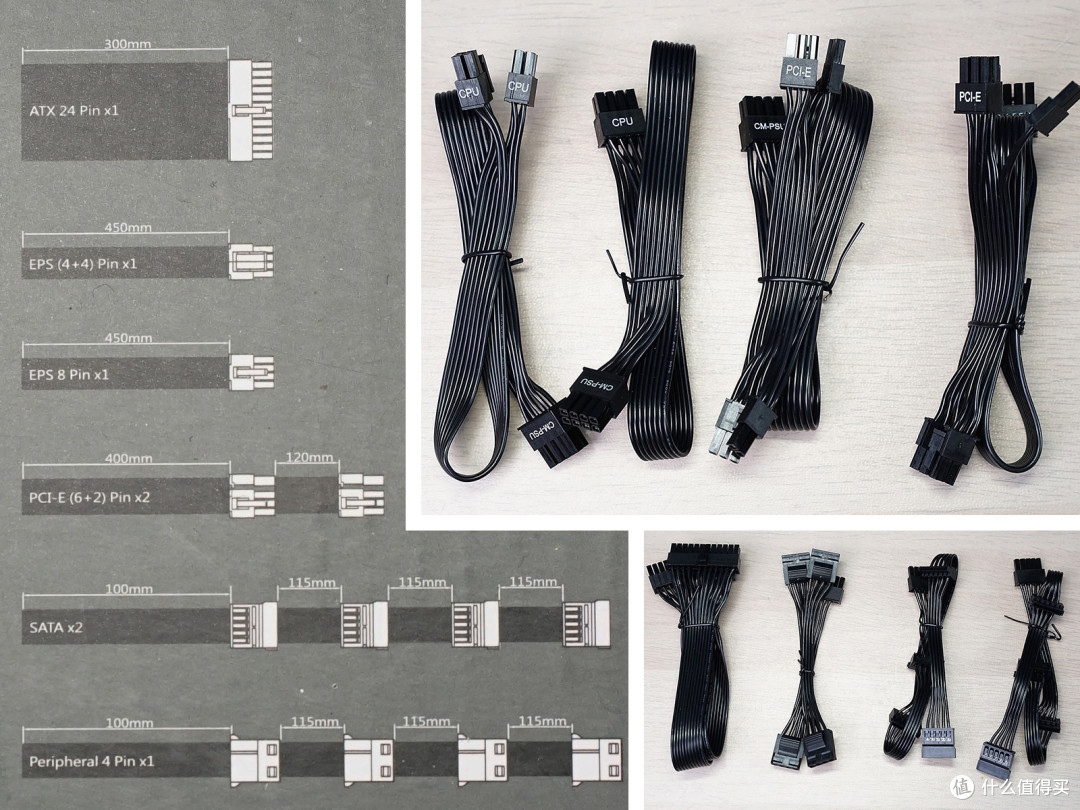

▼全模组线材采用软硅胶扁平线材设计，具体参数如下。虽然现在的ITX主板中少有双8pin的CPU供电设计，V550GOLD依然提供了2个8pinCPU供电线，另外还有2根共4个6+2pin PCI-E接口的供电线。

机箱

V8是一款卧式的机箱，三围是249*390*260，体积约为25.2L，在ITX机箱中算大的了，但直男的朋友指定要它，到手后感觉确实是钢铁直男的风格，真是什么人喜欢什么东西 ！

乔思伯JONSBOV8桌面迷你抽拉式机箱(240水冷/SFX-L电源/330MM长显卡)549元京东去购买

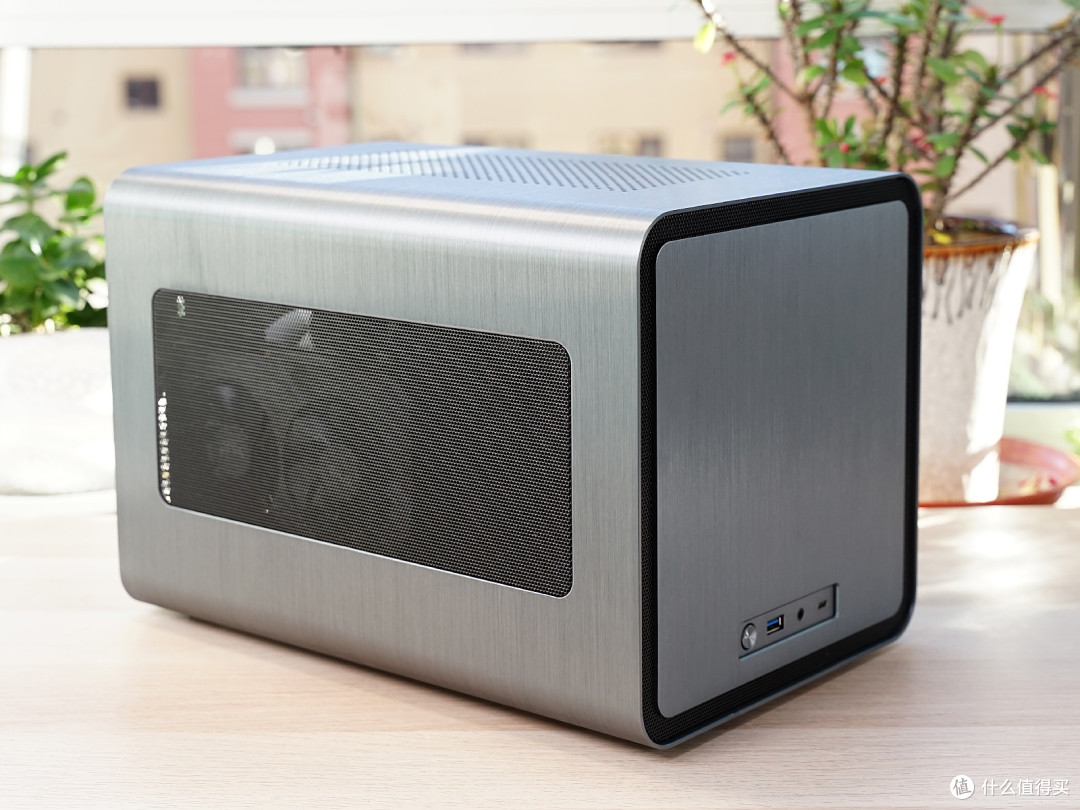

▼V8顶部在铝材表面有开散热口；两侧有金属网，背面支持12/14cm风扇的安装，前面板黑色的一圈其实金属网，用于为内置标配的20cm风扇进风；只有底部由于结构关系并不需要风道设计，散热能力还是非常强悍的，绝不是一个闷罐。

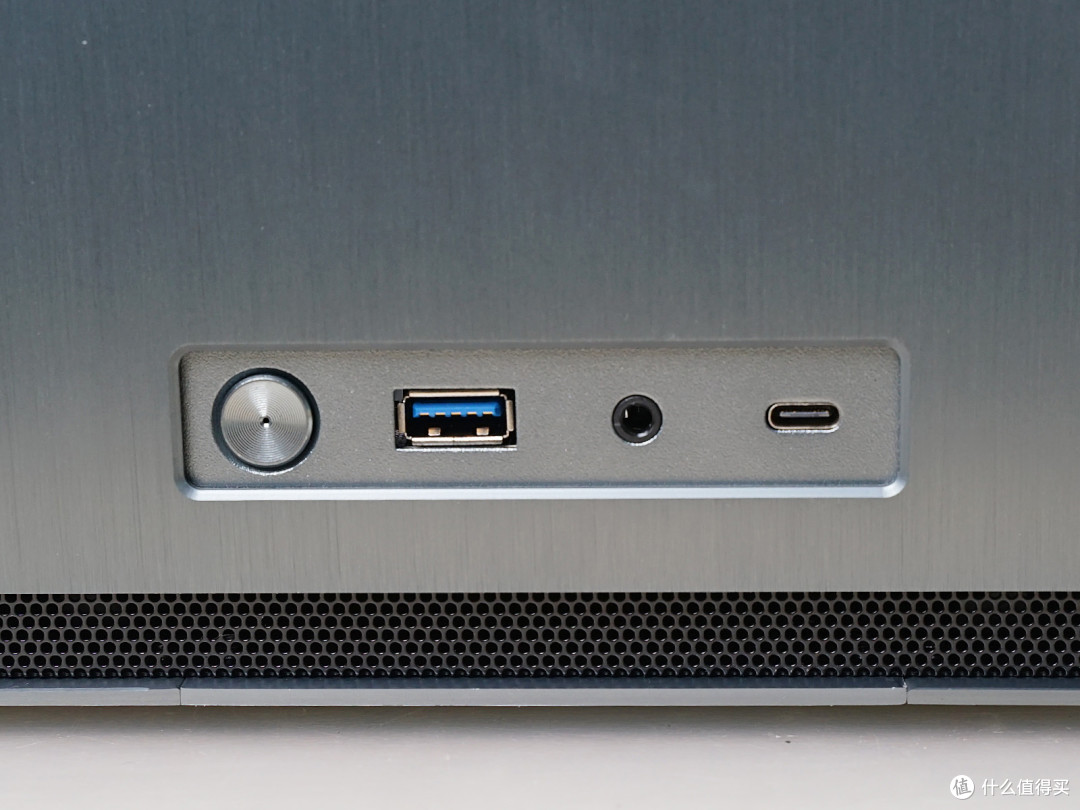

▼外层的2.0~2.5mm铝镁金合面板面膜采用了拉丝工艺，质感还是不错的。I/O面板放置在了前面板下部，从左到右分别是电源开关、USB3.0、3.5mm二合一音频口、Type-c（转接，只能提供GEN1速度）。

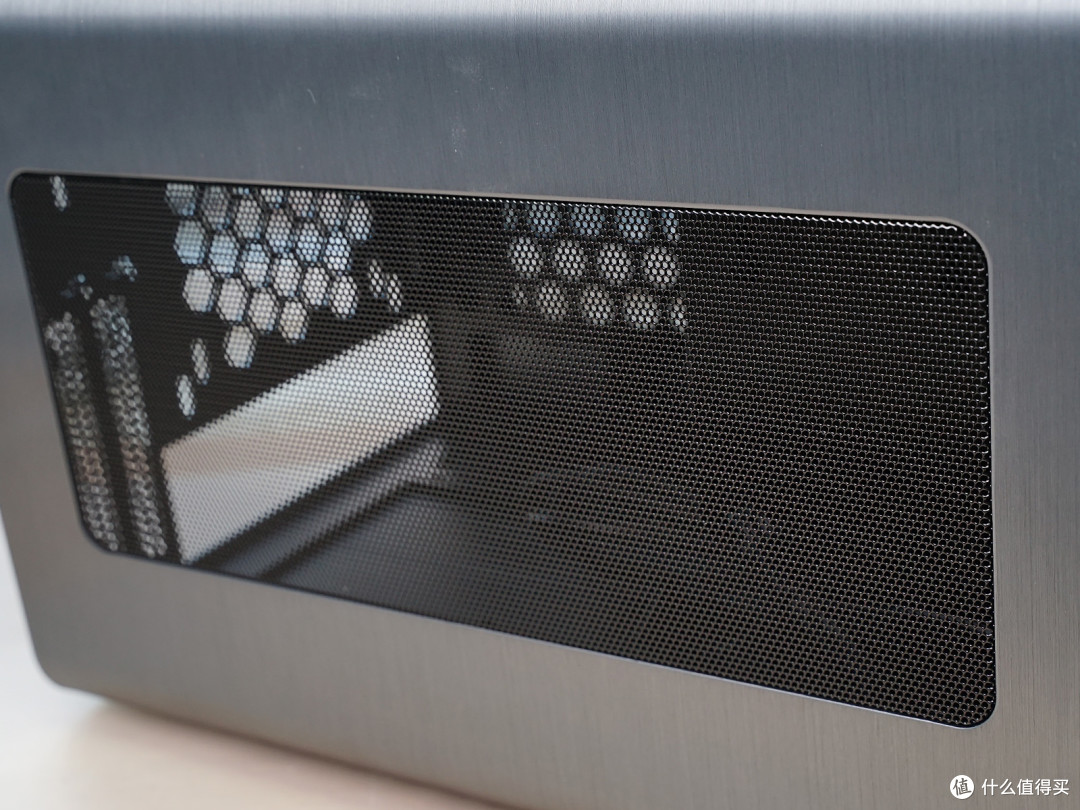

▼两侧都是黑色金属网，保证了大面积的通风区域，虽然没有玻璃那么通透，但如果内部有RGB设备还是能看到光效的，尤其是显卡这一次没有其它的遮挡（另一侧还有开孔的内部钢结构，所以效果会打些折扣）。

▼前面板的一圈是用于散热的金属网。

▼V8采用了抽拉结构，拆下两枚手拧螺丝，再借助背面的两个小把手就可以将机箱的内部框架整个从外壳中抽出来，操作上很简单。

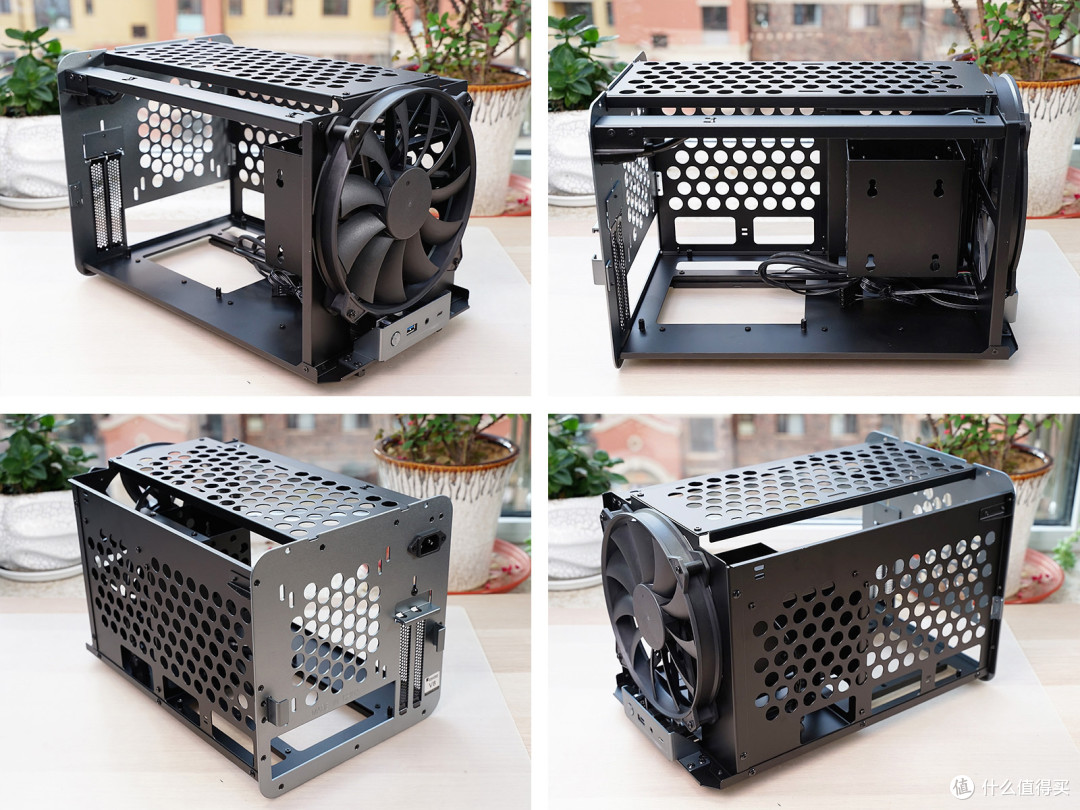

▼内部框架前端标配了20CM风扇，低转速高风量的噪音会更小。另外可以看到I/O面板其实也是在内部框架上的，所以抽出时不会再有线材的干扰。

▼外壳由铝板弯折而成，内部可以看到宽大的塑料滑轨，另外两侧以及前面板的金属网都是螺丝固定，后期清灰会比较方便。

▼内部采用了1.0mm后钢板，兼容性上支持30MM的长显卡，散热器限高195mm，可以上*级的风冷了！同时也支持240一体水冷，电源支持SFX和SFX-L，内部硬盘架支持2个3.5寸硬盘和1个2.5寸硬盘的安装，主板除了ITX主板也支持DTX主板。

装机过程

▼V8的内框架可拆解的地方非常多，但基本上拆下顶部风扇架，硬盘架和电源架就可以完成安装。

▼首先安装主板平台。

▼然后将电源架安装到电源的出风面（注意方向）。

机箱风扇选择了TL-C12-W的白色机箱风扇

利民（thermalright）TL-C12-W12cm白色机箱散热风扇SFDB轴承4PINPWM1500转速79.9元京东去购买

▼S-FDB轴承，最大转速为1500RPM，最大风量66.17CFM，官方给出的最大噪音值为25.6DBA，也提供了6年的长质保。

▼该风扇和TL-C12 pro的外观差不多，只是没有了点胶二次动平衡。

▼一只安装到机箱背面

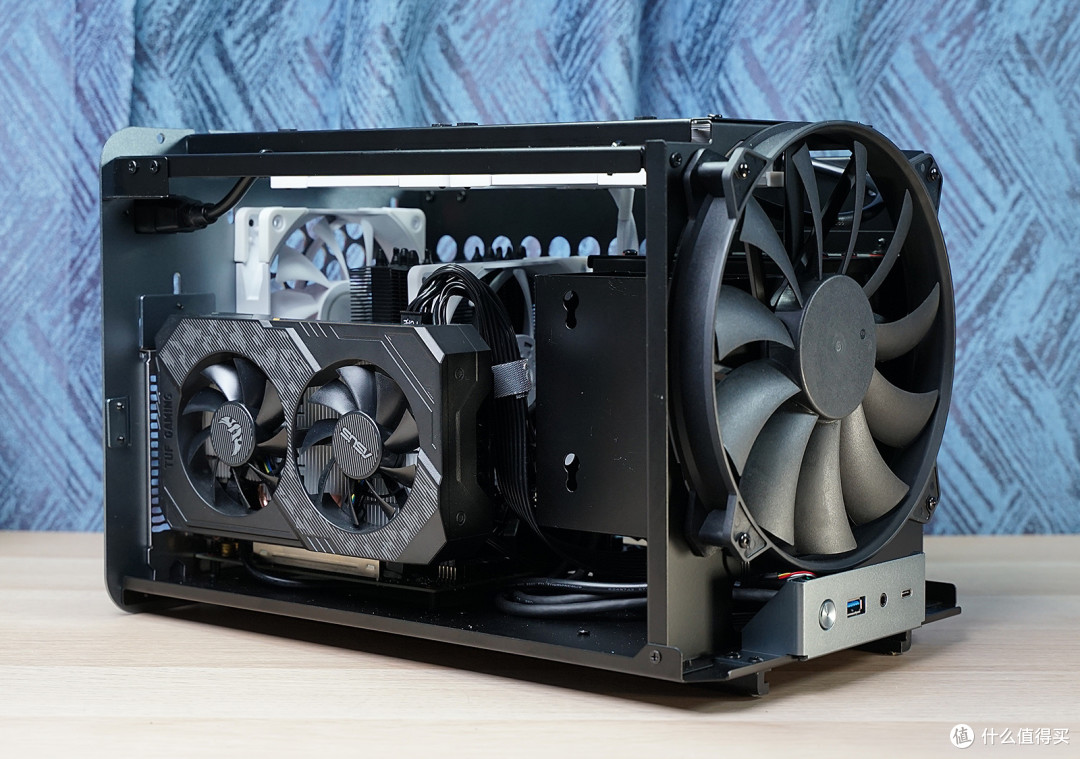

▼显卡安装好，可以看到长度上的余量还是挺大的，以后升级3风扇显卡也没有问题。

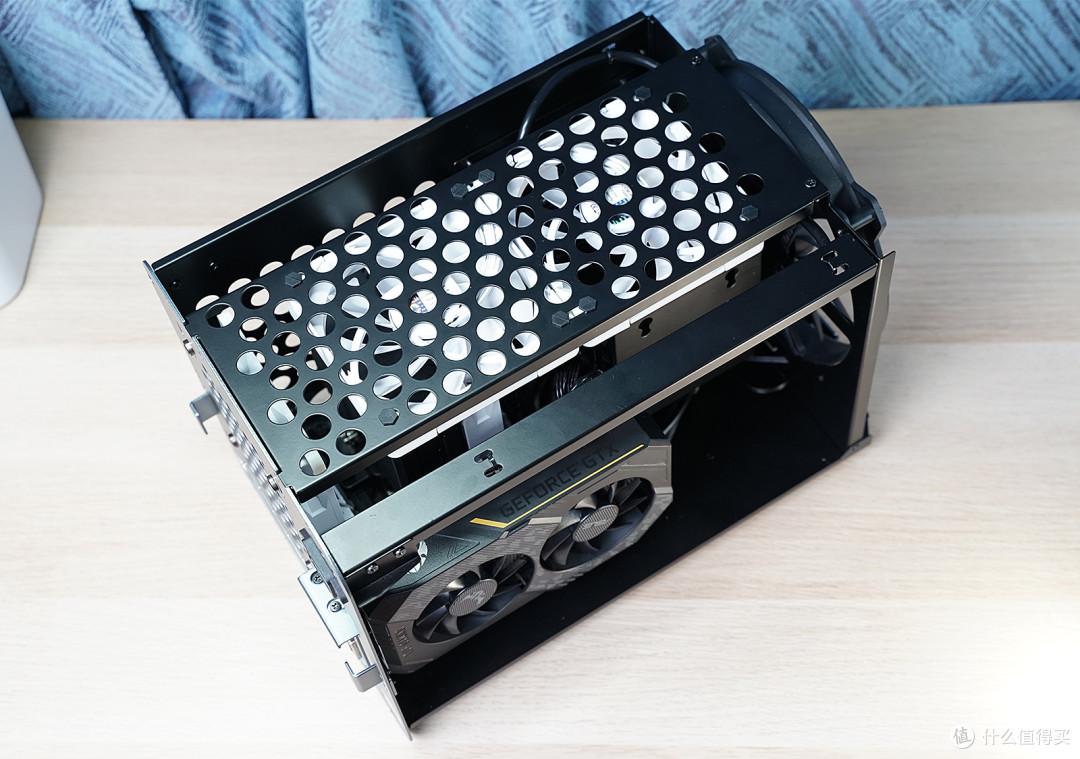

▼顶部的风扇架上再安装2个TL-C12-W风扇，使用其自带的胶钉固定。

▼套入外壳

▼最后安装好wif电钱就装好了主机。

主机性能测试

▼大家可能对七彩虹的bios还是有点担心，但开机进入BIOS后发现其内容逻辑和台系主板厂的也差不多：有一个简单全局主页，然后分界面是超频OC（B460是不能超频的，估计是套用了超频主板的bios），高级模式，BIOS功能以及语音的选择。OC界面中的CPU基频加速中可以选择不同TDP，最高为125w，开的越高，CPU在高负载时越不容易降频。

总体上BIOS的内容逻辑正常，上手容易，何况对于一款非超频的主板，BIOS也不用了几次，何必担心。

CPU性能

▼i5-10400处理器为6核心12线程设计，12MB三级缓存，基础频率2.9GHz，最高睿频4.3GHz（单核），全核频率为4.0GHz。还是14nm的工艺，TDP为65W ，做了些常规的跑分测试，分数都是正常的。

显卡性能

▼TUF GTX1650-P的基础频率1410MHz，加速频率1755MHz，显存可以看到已经升级到了GDDR6，默认的TDP为100w。3Dmark测试时，显卡的最高频率可以到达2010Mhz；实际游戏中测试到的频率在1920~1995MHz左右，频率的浮动不大。

▼3DMark Fire Strike 、Time Spy和SUPERPOSITION成绩。

GTX1650还是老老实实1080p的分辨率吧，就不要想啥2k分辨率了 。

▼刺客信条：奥德赛这种对硬件要求较高的游戏，GTX1650-P降一档画质才能达到超过60fps。

▼全面战争：特洛伊也是同样，这游戏没有很高预设档，所以两档差距较大。

▼DX11的孤岛惊魂：新曙光的BenchMark测试中，关闭高分辨率材质后帧数会好一些。

▼把吃鸡作为网游代表来测试，无脑全部超高特效，室内环境可以到达70fps以上，室外空款地带可以到60+fps，树木较多地带会下降到50+fps左右。总体来说只要略微优化下设置，吃鸡不成问题。

小结：现在很多游戏的1080p对显存要求也挺大的，尤其是那些贴图多的游戏（使命召唤系列等等），所以在一些游戏的最高画质下，GTX1650-P的4GB显存还是不太好应付的，但只要降一档画质，或者关闭高分辨率材质之类的选项，即使是3A级的游戏大作，GTX1650-P也可以满足流畅的玩耍！

主机温度测试

测试时环境温度为~26℃，供暖了，中午测试有点热 。

CPU满载

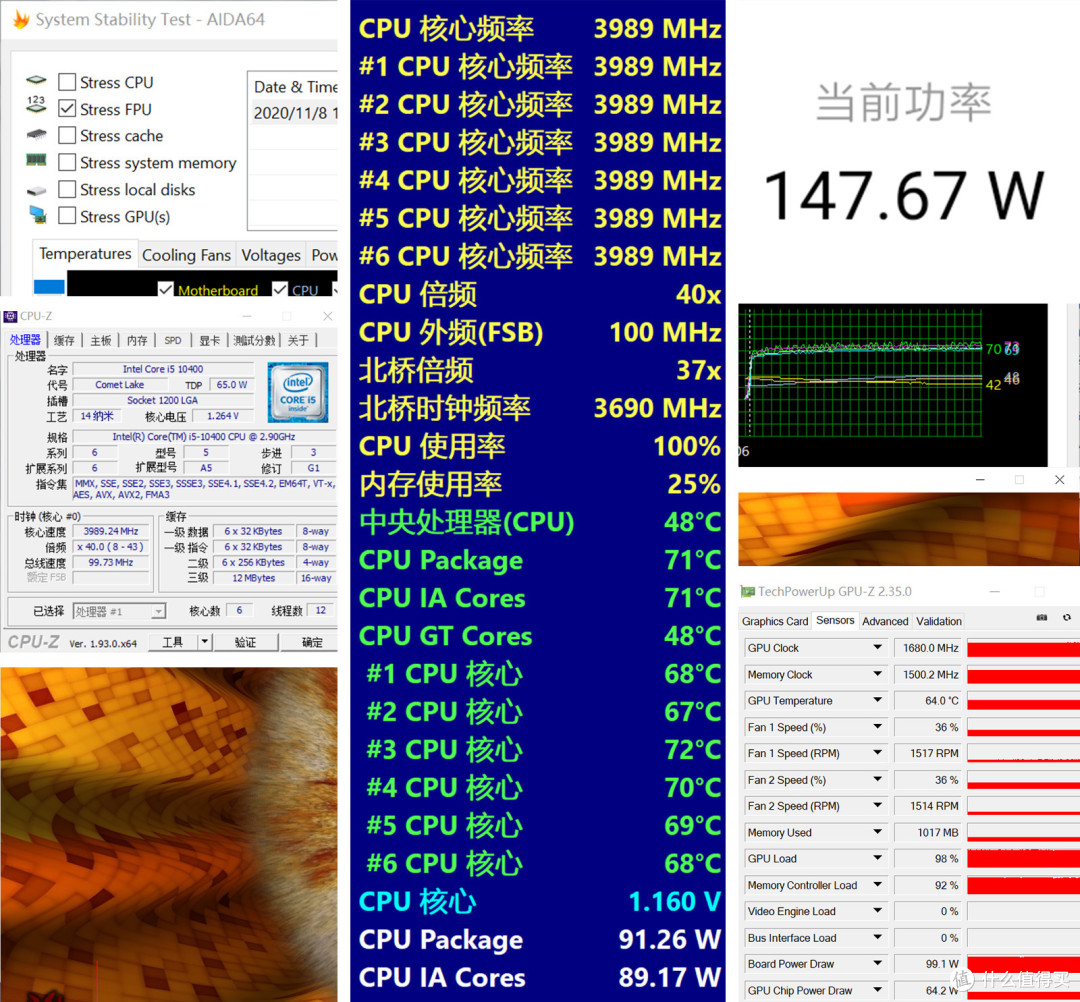

▼单独FPU烤鸡10分钟，6核心平均温度为67℃，AIDA64显示CPU Package的功耗为95w，使用小米智能插座测得整机输入功耗为148w。

GPU满载

▼使用furmark让显卡达到满载，满载65℃，频率为1710MHz，使用小米智能插座测得整机输入功耗为158w，

CPU+GPU同时满载

▼FPU和furmark同时开启，CPU的6核心平均温度为69℃，比之前的单FPU提高了2℃；显卡的满载温度反而降了1℃，仔细看是因为频率减低了一点，变成了1680MHz，V8内部的散热设计还是比较好的。另外BIOS中设置CPU基频加速到125w后，各种测试已经烤鸡，CPU都没有降频，能维持住全核~4GHz的水平。

总结

ITX机箱的设计丰富多余，但也众口难调，体积偏大会被说失去了ITX的意义；体积小了会被说成闷罐；开孔多点会被说成是吸尘器。V8这种机箱，对于体积比较敏感的玩家肯定不会喜欢，但这套配置最大优点就是兼容性强，以及优秀的散热性能，鱼与熊掌，选自己喜欢的就好了。

由于十代i5都有了超线程，所以10400(f)/10500+B460的性价比还挺高的。AMD的优势则是CPU升级主板不用换，大家可以根据自己是实际情况来选择。另外这张七彩虹 CVN B460I GAMING V20主板还是蛮让人惊喜的，外观做工，供电配置，甚至BIOS都是挺不错的。

这次新版GTX1650（华硕显卡型号带-P的以示区别）采用TU106核心以及DDR6，性能比老版还有提升的，价格基本也没变化，代价就是功耗略微上涨，需要单独的供电。渠道价格不到1k，为啥不买华硕的呢？

利民散热器依旧稳健，关键是越来越好看了；酷冷至尊也推出了自家的SFX电源，十年质保，让电源称为新一代的传家宝。

想要攒一台ITX主机，预算上肯定是要比常规的其它机型贵一点，主要体现在主板，电源以及机箱上。而现在越来越多厂商开始重视这类产品，相信由于更加激烈的竞争，未来ITX产品价格上还会有所下降的。
