NVIDIA RTX 5090显卡发布：GB202巨型芯片性能卓越，游戏体验再突破

NVIDIA的新一代旗舰游戏显卡RTX 5090日前终于揭开神秘面纱，其核心GB202 GPU引发了业界的广泛关注。这颗芯片以其庞大的尺寸和卓越的性能，让硬件爱好者们赞叹不已。

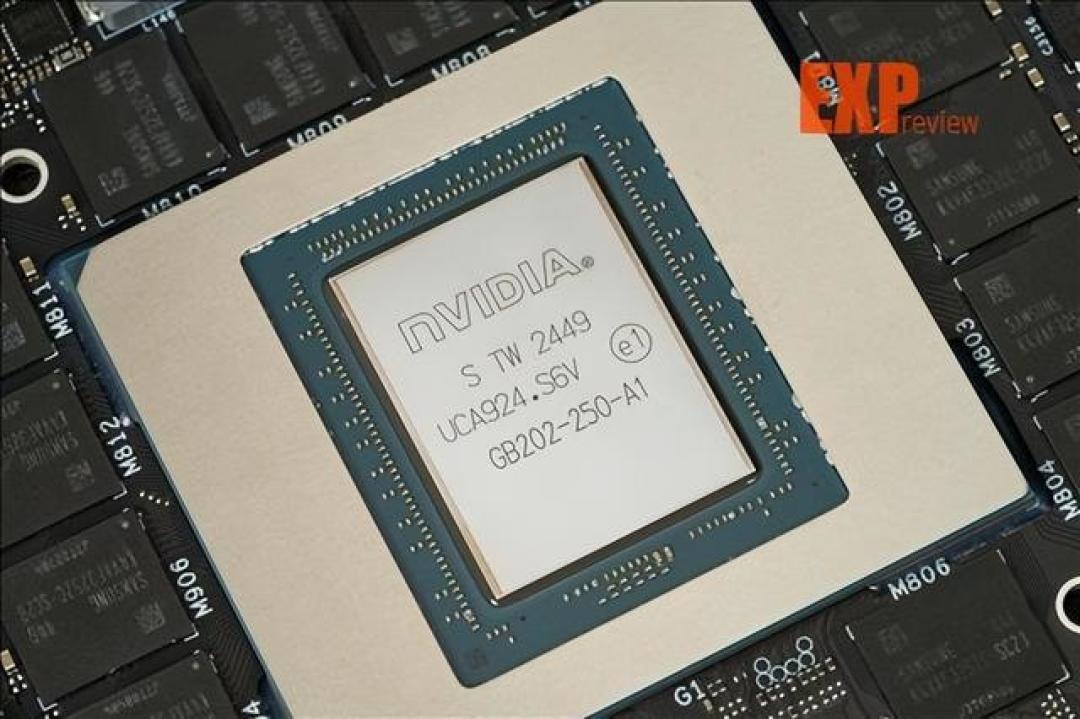

GB202芯片基于改进的台积电4NP工艺制造，封装面积达到惊人的3628平方毫米，而内核实际面积为744平方毫米，是NVIDIA历史上第二大的游戏GPU芯片。该芯片集成了922亿个晶体管，比前代AD102芯片增加了21％，显示了NVIDIA在确保性能提升的同时对芯片尺寸进行了优化。这一巨大的芯片面积不仅意味着更高的晶体管密度，还预示着更加卓越的性能表现。

GB202芯片内包含12组图形处理集群（GPC），每组GPC内部的图形处理集群（TPC）数量从6组增加到8组，而每组TPC中包含两组流处理器（SM），每组SM有128个CUDA核心，单芯片共计拥有24756个CUDA核心。针对RTX 5090D，虽然屏蔽了11组TPC，但并未减少Tensor核心的数量，仍然保留了680个，这意味着在AI计算方面有了更强大的支持。

在缓存方面，GB202的一级缓存从16MB增加到21.5MB，二级缓存从72MB增加到96MB，使其与增加的CUDA核心数量同步扩展。这无疑将提高数据读写的效率，进一步提升整体性能表现。在编解码能力上，满血版GB202芯片拥有4组第九代编码引擎NVENC和4组第九代解码引擎NVDEC，但在RTX 5090/5090D中分别只开启了3组和2组。

显存配置上，RTX 5090采用了16组32-bit的GDDR7显存控制器，总计512-bit位宽，支持三星的GDDR7显存模块，每颗2GB，总容量32GB。在高分辨率和高刷新率的游戏环境下，这样的显存配置将确保显卡有足够的带宽和容量来应对复杂的图形处理任务，进一步提升游戏体验。

在供电设计方面，RTX 5090采用了第二代12V-2x6接口的16针供电接口，保障了显卡的功耗稳定性和高效电力供应。而在接口方面，RTX 5090除了提供常见的DisplayPort和HDMI接口外，还升级到PCIe 5.0标准，以应对未来高性能需求。

值得一提的是，根据测试结果，RTX 5090在3DMark Time Spy Extreme中突破了3万分，不负游戏GPU旗舰的称号。另有核心频率被超频至3390MHz，显存等效频率为34GHz的记录，更显现了其出色的性能潜力。

RTX 5090基于NVIDIA最新的Blackwell架构，这一架构是继Ada Lovelace架构之后的又一次重大创新，在架构设计、制程工艺与互联技术等方面均有全面升级。Blackwell架构的发布，意味着NVIDIA将继续在游戏显卡领域引领新的技术潮流，提升产品的整体性能。

虽然RTX 5090的发布尚有时间间隔，但伴随曝光的更多细节和性能测试，我们可以预见，GB202芯片将成为新一代游戏显卡的巅峰之作，不仅在尺寸上达到了史无前例的高度，更在性能和功能上实现了全面的突破。NVIDIA的持续创新和技术积累，无疑将为游戏玩家和硬件爱好者带来前所未有的震撼体验。

RTX 5090所配备的GB202芯片，无疑是一颗“巨无霸”芯片，其性能提升是多方面的：从晶体管数量增加、缓存扩展，到显存配置和编解码器的优化，均体现出NVIDIA在追求极致性能上的不懈努力。可以预见，这将为PC游戏平台带来一次全新的变革，成为高端游戏显卡的新标杆。
