小巧精致但又巨能装的nas小钢炮-星之海天箭座

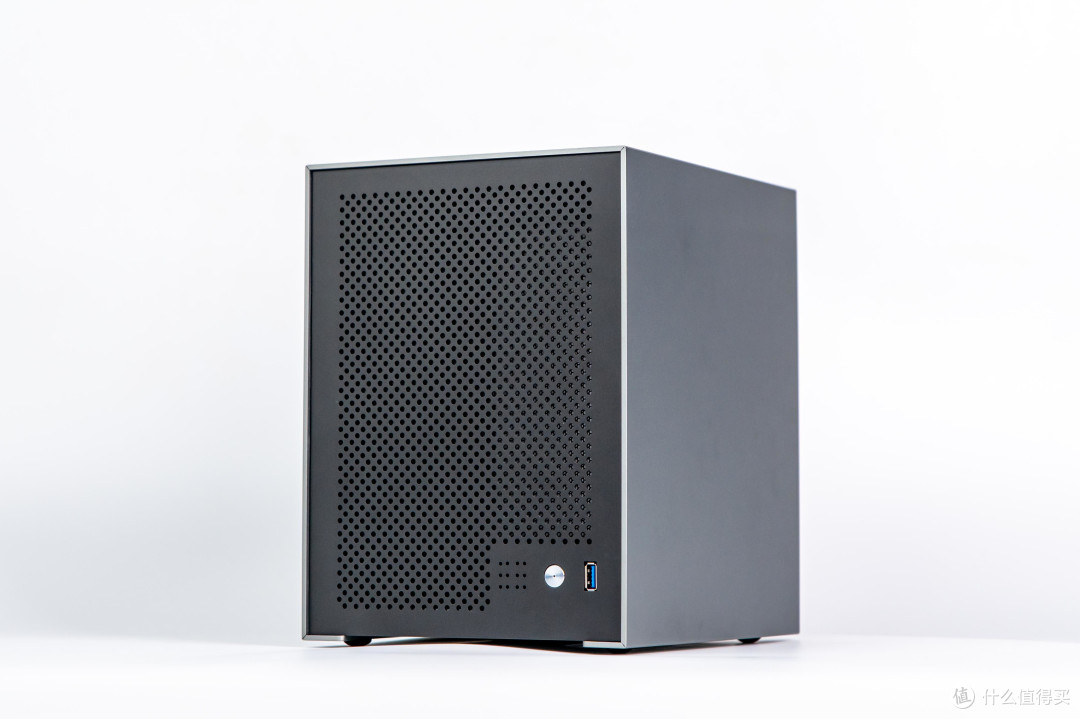

口说无凭,先上图,刚好前段时间换了Z6ii+腾龙24-70,所以这次机箱图片拍的比较多......至于机箱名字为什么叫天箭座,因为天箭座是倒数第三小的星座,并且战雷里面的xp50天箭非常的op
在御夫座的设计确定之后,我就在思考下一个机箱应该怎么做,能装atx主板的有半人马座,能装matx主板+atx电源的有御夫座,唯独还没做只能装itx主板的nas机箱,加上最近出了很多N5105的6SATA主板,所以就决定做个只能装itx主板的足够小的nas机箱,满足一下我对小钢炮的喜爱;由于市面上的4盘位蜗牛矿渣足够的多,很多itx主板也有6sata接口(就算不够也可以通过PCIE或者M.2转出来),并且御夫座的硬盘笼背板那一套本身也是6盘位,所以就把御夫座硬盘笼背板那一套直接拿过来用了:虽然螺丝固定的盘架没有卡扣式那种的方便,但是好在风阻足够的低,且硬盘一旦插上很少会拆出来,还能省一些开发费用和时间
至于电源,在已经确定机箱是足够小的小钢炮的前提下,自然选择了小1u电源(DC-ATX方案因为可靠性问题被我排除了),小1u电源经过这么多年的发展,不管是可靠性还是静音或是性能方面,市面上都有不错的选择,例如益衡7025B/7145B/7660B ,海韵SS-350M1U,全汉的FX350/500G(性价比高的还有翻新的台达400w小1u)等等。
最开始第一版想的还比较多,即想保留一条全高pcie(方便玩拆分卡),又想能在不动硬盘笼的前提下拆装主板,方便后期维护,体积还不能做大;所以就做了一个比较复杂的立式结构,做了像蜗牛B一样的一个主板支架,先把主板装到支架上,再装到框架上,这样所有的条件都满足了。下面是第一版的图
但是当这个样品打出来我实装过之后,我就郁郁了,想的挺完美,但是装机难度过高,并且全高pcie还占用了一部分体积,整体体积去到了12.6L的样子,并且左右侧板和顶板用的2mm厚的铝板用螺丝拼接,远远达不到我的预期,所以就决定大改了
第一版天箭座和御夫座半人马座的合影
在纠结了很久之后,终于还是放弃了全高pcie,选择把主板固定到硬盘笼的隔板上,这样就可以看做是把御夫座进行变体之后立了起来。外观方面用了一块3mm铝板一体折弯成外框,再配上内嵌的前面板,质感一下就上来了,当然成本也就超过最初的预想了,最终机箱零售价比之前预期的高了一些
改版之后的内部结构
改了之后虽然依旧有一些装机难度(因为体积太小),但也属于可控的范围内了,装机少的朋友跟着视频教程走也有没什么大的难点
最终天箭座的三维为:宽195mm,深228mm,高258mm;体积11.47L,6个3.5盘位,平均盘位体积不到2L每个3.5寸盘;并且还内置小1U电源,甚至还有一个半高扩展位。
3mm一体折弯细节展示,虽然还是在前面有一点小缝,但是换来了没有大的拼接面,看上去非常舒服

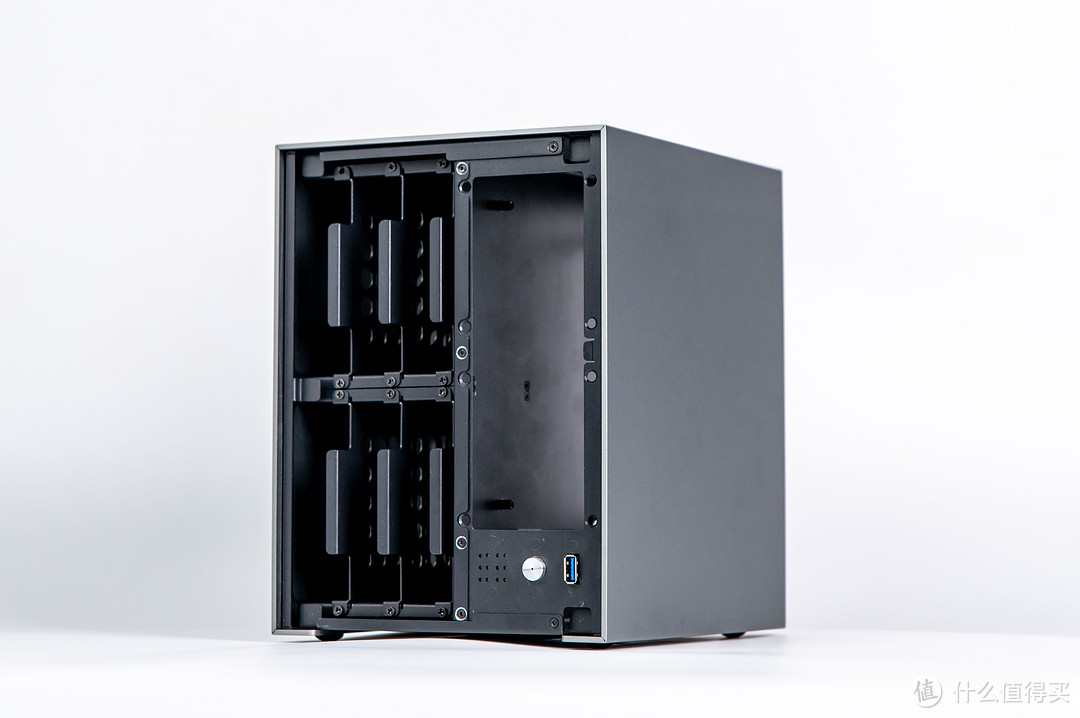

前面板的防尘网(样品是我手工剪出来贴的,有很多瑕疵,大货没有)和背板细节(背板和御夫座是一样的)
当然机箱的散热也足够的优秀,硬盘部分和御夫座一样,在用我定制的N92W风扇时,6块HC520 12T同时扫描坏道(满速读取)12小时仅比室温高8度;cpu部分依然是老朋友-我那块能稳5.2G的8600k,主力机换到12400之后8600k就专职来检验我的机箱散热情况了,主板是之前装itx时候的ROG Z370i,很精致的也很好用,cpu电压设置为1.25v,单烤FPU功耗大约120w,和12500差不多;散热器还是我定制的G53W,cpu仓散热风扇为arctic F8 PWM,并且还插了一块惠普的561T万兆网卡(英特尔x540t2的惠普版本)。最后在室温27度的时候单烤FPU半小时CPU温度稳定在84度,比半人马差一些,主要是因为线太多机箱太小,导致风道阻力很大;万兆网卡最后稳在58度左右(前置8025能吹到pcie设备,并且pcie设备上方也开的有孔)

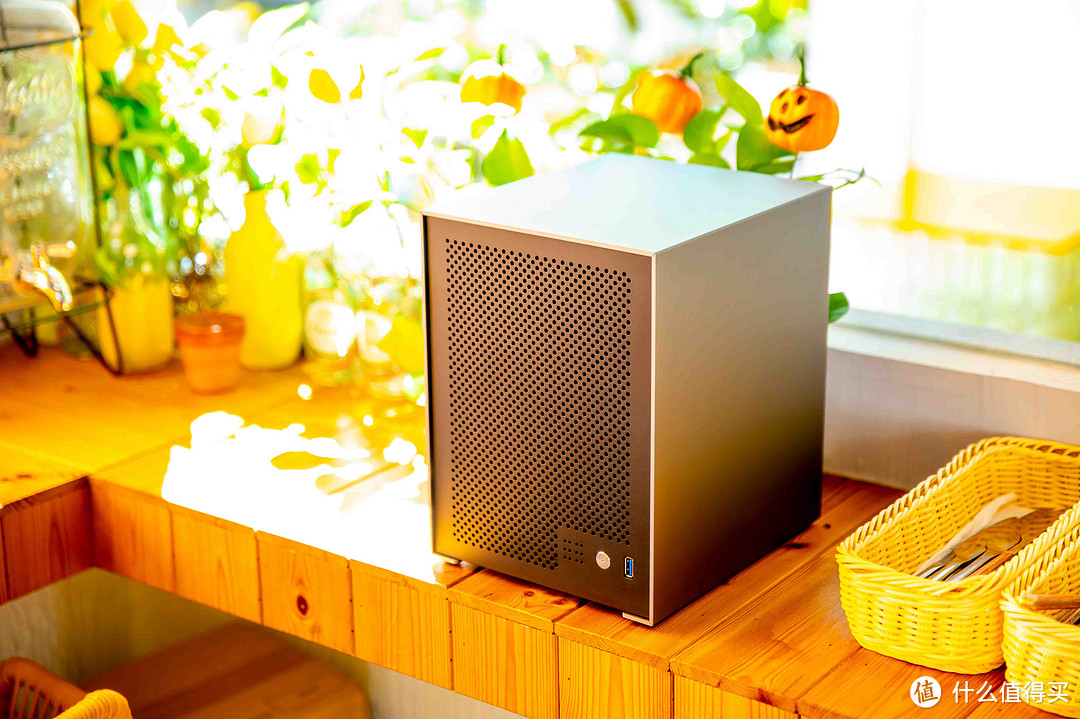

最后,再补上一些我在办公室附近一个常去的咖啡馆摆拍的图(办公室环境实在不好),因为z6ii是我心水很久的设备,刚刚入手,腾龙新24-70足够的好用,拍的足够爽,机箱也足够的好看,所以一不小心拍的图有点多,精挑细选后都还有四十多张;还好去的够多,和老板混的够熟,没赶我走
