一文了解那些内置E-marker芯片的百瓦快充线

前言

随着快充功率不断提升，单线通过电流也在逐步增大，但以往各家厂商的线材结构却不尽相同，这导致了多种“乱象”。直到2019年，USB-IF协会指定了一项新的标准，以规范线材的质量，从而解决这一问题。根据这一标准，如果产品要支持5A以上的电流、USB 3.0以上的高速传输，或者视频输出功能，那么必须在线缆中加入E-marker芯片。

E-marker芯片携带着线缆的属性信息，可以与设备相互通信，标记线缆的各种属性，从而在使用过程中防止出现问题。这一芯片的引入为线材质量和功能提供了更可靠的保证，也为消费者提供了更好的使用体验。

100W快充数据线E-marker芯片应用案例

文中出现的多款E-marker芯片部分规格如图所示，详细参数下文小编将为您详细介绍。

慧能泰HUSB332

慧能泰HUSB332是慧能泰推出的最新一代耐高压电子标签芯片（eMarker），已经通过了USB-IF协会认证，TID号：875，其针对市场上客户的各种应用和兼容性反馈，作了一系列的性能改善和可靠性提升。HUSB332可被搭载在USB2.0线缆（5A线缆）、USB3.0线缆、USB3.1线缆、USB3.2线缆和40Gbps线缆上。

慧能泰HUSB332已获得USB PD3.0认证，TID 875；去除VCONN1和VCONN2引脚上的去耦电容，零外围器件方案；CC，VCONN1和VCONN2引脚支持25V高压保护；可支持雷电3 40Gbps高速数据通信；支持Modal Operation命令；支持Get Manufacturer Info命令；可选多次烧写和烧写锁死，具备2 mm x 2 mm DFN-6L，2 mm x 3 mm DFN-8L 和 0.87mm x 1.42mm WLCSP-6三种封装类型。

应用案例

松下100W USB-C快充线

松下这款100W数据线长度为1米，支持20V 5A 100W功率传输，并支持USB3.2传输速率，可满足笔记本电脑连接显示器，手机及平板电脑等充电和数据传输应用。线缆两头为注塑端子，并采用抗弯折处理，使用手感不错。

相关阅读：

拆解报告：松下100W USB-C快充线

慧能泰HUSB332A

小板上焊接的E-marker芯片丝印332A，为慧能泰HUSB332A，HUSB332A是USB Type-C电子标签芯片 (USB eMarker)。它同时支持 USB Type-C 规范 2.0，USB Power Delivery 规范 3.0, USB4规范和雷电三（Thunderbolt 3）规范，支持USB PD3.1 EPR扩展功率范围。已经通过了USB-IF协会认证，TID号：4324。

HUSB332A内部集成Ra电阻，集成VCONN二极管，可实现零外围设计。自带的烧写存储单元(OTP)可支持多次烧写。HUSB332A也可以支持通过 CC引脚实现Type-C成品头或者成品线缆系统烧写。HUSB332A的CC，VCONN1和VCONN2引脚均支持25V高耐压。HUSB332A提供DFN2×2-6L，DFN2×2-8L，DFN2×3-8L和WLCSP-6B封装。适用于USB PD线缆和USB4被动线缆。

应用案例

安克100W快充USB-C线

安克100W快充线长1.8米，相比笔记本电脑或者手机附送的1米数据线，更长的长度让充电更加随心所欲。实测线缆支持20V5A充电，数据传输能力为USB2.0，能够满足手机和电脑充电需求，方便使用。

相关阅读：

拆解报告：Anker安克100W快充USB-C线

联想迷你100W氮化镓充电器原装USB-C快充线

联想口红电源自带的USB-C数据线长度为1.8米，线缆为黑色线身，两头端子为塑料壳体。线缆内置E-Marker芯片，支持USB2.0数据传输和20V 5A 100W功率传输。这款数据线能够满足笔记本电脑和手机的充电使用，满足多种使用场景。

相关阅读：

拆解报告：联想迷你100W氮化镓充电器原装USB-C快充线

威锋电子VL152

威锋电子VL152是用于USB Type-C电缆的E-Marker芯片，符合USB-C和PD标准。芯片集成了 USB Type-C电缆所需的 Vconn隔离二极管和RA电阻器，最大限度地减少了BOM，便于线缆设计，采用DFN-8或WLCSP-6封装，TID认证编号为1030051。

相关阅读：

拆解报告：neat. 100W USB-C快充数据线

应用案例

neat. 100W USB-C快充数据线

neat.这款数据线采用黑色线身设计，长度约为1.3米，线缆两头均为注塑端子，并采用抗弯折处理，使用手感不错。数据线具备100W电力传输能力和20Gbps数据传输能力，能够满足笔记本电脑充电，外接显示器和连接存储设备，功能全面。

相关阅读：

拆解报告：neat. 100W USB-C快充数据线

易冲CPS8821

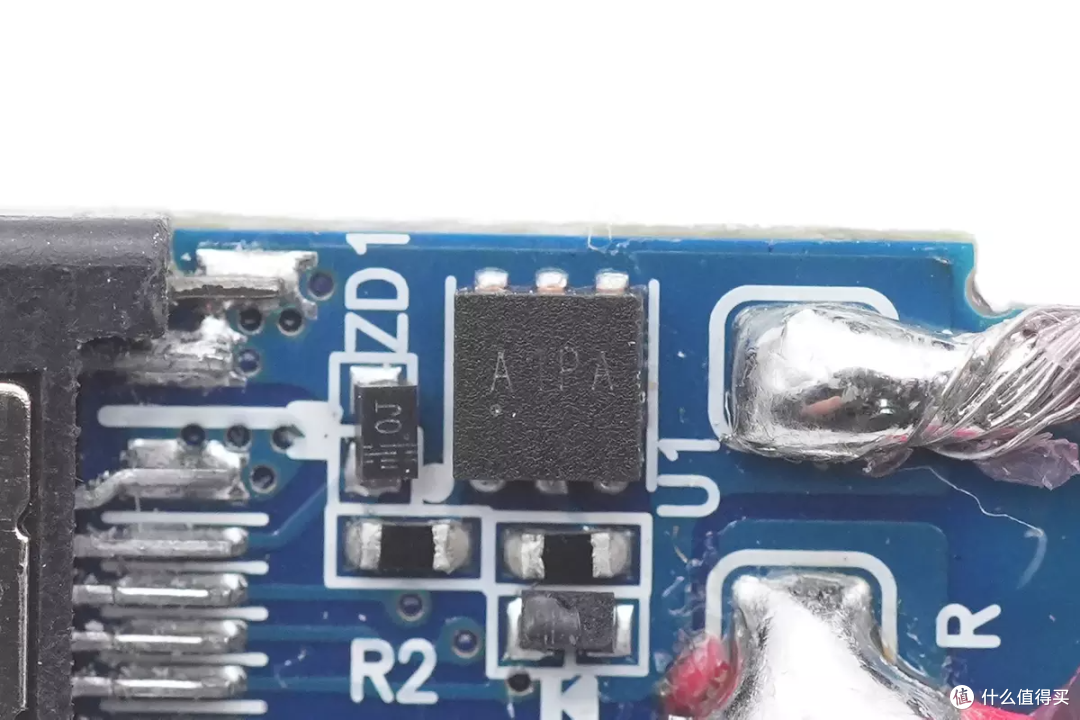

丝印A1PA的E-Marker芯片实际型号为CPS8821，来自易冲半导体，采用DFN-6L封装。对应CC和VCONN引脚并联稳压管，串联电阻保护。

易冲半导体CPS8821是一颗用于USB-C被动线缆的E-Marker芯片，TID：4244，能够提供包括电流承载能力、数据传输能力、供应商信息等线缆信息；其兼容USB PD3.0V2.0并支持扩展的供应商信息，支持通过CC引脚编程，方便供应商将相关信息存储在线缆中。支持雷电3和USB4，40Gbps的数据传输标准。

应用案例

贝尔金100W USB-C编织数据线

贝尔金这款USB-C数据线长度约为2米，采用双色编织外皮，支持100W快充，非常适合为笔记本电脑，手机和大功率移动电源快充使用。线缆USB-C端子采用注塑外壳，并印有贝尔金logo，辨识度高。

相关阅读：

拆解报告：贝尔金100W USB-C编织数据线

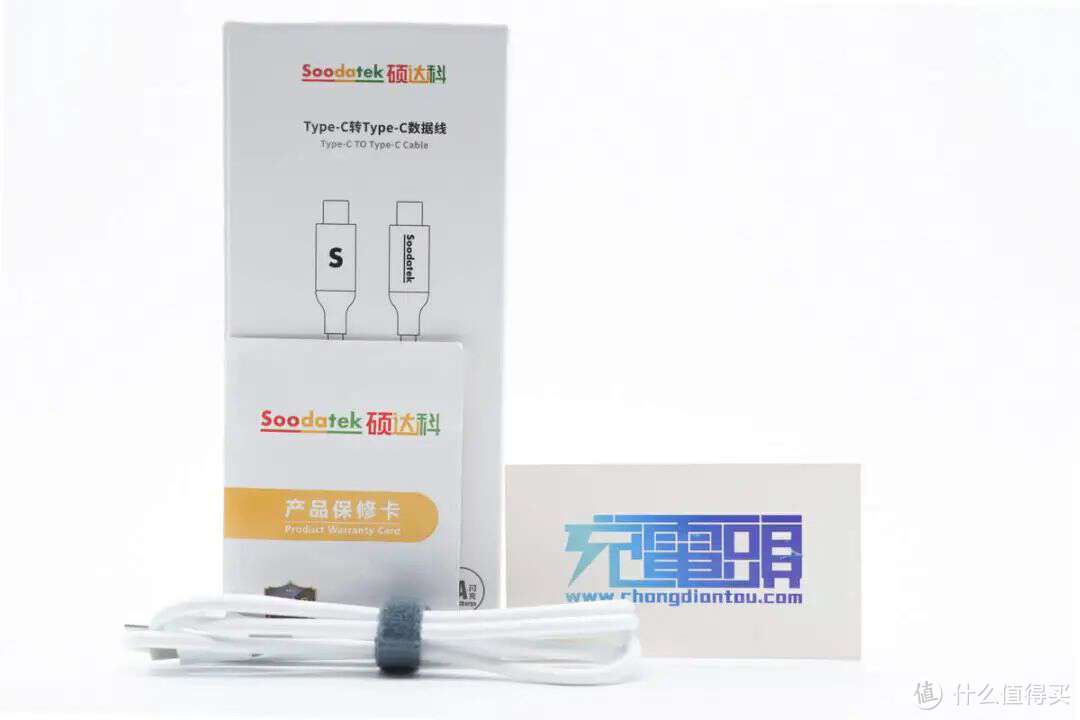

硕达科100W USB-C快充数据线

硕达科这款USB-C数据线采用白色TPE外皮，长度约为1米。线缆支持5A大电流传输，支持USB2.0数据传输，支持100W快充。适合为笔记本电脑，手机和大功率移动电源充电。

相关阅读：

拆解报告：Soodatek硕达科100W USB-C快充数据线

三星100W USB-C快充数据线

三星这款USB-C数据线长度为1.8米，支持5A电流传输。线缆为白色线身，支持USB2.0数据传输，满足手机和笔记本电脑的充电使用，轻松应对各种使用场景。

相关阅读：

拆解报告：三星100W USB-C快充数据线

英集芯IP2133

英集芯IP2133是一款支持USB Type-C 2.1标准和PD3.1规范的USB Type-C线缆电子标签芯片，为USB-C线缆提供完整的E-Marker芯片解决方案。英集芯IP2133通过了USB-IF PD3.1认证，TID：7106，支持USB3.2全功能线缆应用。

IP2133内部集成VCONN二极管，集成Ra电阻，芯片支持数据烧写和烧写保护，支持锁定数据。芯片支持2.7-5.75V工作电压，VCONN和CC引脚支持28V耐压，采用DFN2*2-6L和DFN2*2-8L封装，适用于USB-C被动线，EPR和全功能线缆应用。

应用案例

倍思100W USB-C编织数据线

倍思这款USB-C快充线支持100W充电功率，线缆采用编织线身，塑料端子外壳，美观时尚。塑料端子外壳标注倍思品牌，端子内部为橙色胶芯，表示支持快充。数据线长度为1米，支持USB2.0数据传输，非常适合为笔记本电脑，手机和大功率移动电源充电使用。

相关阅读：

拆解报告：Baseus倍思100W USB-C编织数据线（1米）

倍思100W USB-C编织数据线（2米）

倍思这款2m数据线与上文提到的1m数据线参数相同，仅长度有区别，这里便不在赘述。

相关阅读：

拆解报告：倍思100W USB-C编织数据线（2米）

充电头网总结

充电头网了解到，E-marker芯片的应用为数据线的质量和功能提供了更可靠的保证，成为当前高功率、高速率数据线市场上不可或缺的一部分。文中提到的安克、联想、倍思、松下、三星等国内外知名品牌数据线均内置E-marker芯片，以支持100W的快速充电，并且还具备了USB 2.0及以上的数据传输能力，能够满足各种设备的充电和数据传输需求。

另外，E-marker芯片除了标记线缆规格外，还可以实现规范厂商线缆生产规格以及提升线缆寿命，能够避免因USB-C接口老化、松动、接触不良导致接口损坏的情况，保证线缆的寿命以及可靠性，为消费者带来更好的使用体验。
