为了存储音乐和照片,一直想做个NAS作为存储服务器,参考相关资料后,采取了外置磁盘柜加独立主机分离的结构,为了全部放进音响柜里面,主机用了联想的m920x小主机,加装了一块9217的直通卡,联想的m920x小主机,通过8088接口接到外置硬盘笼子上,DIY的难点还是五金的加工,光这个后面的档板改造,就花了大半天的时间,还要改散热,阵列卡发热巨大,在机箱上开个70cm的孔(开密集小孔太麻烦了,有米的人可以找人用cnc开孔),装个8010的风扇,用usb取电,主机基本就完工了,难的是磁盘柜,笼子选择的是浪潮的5270m3,因为这个背板带拓展芯片,用一根8087的线就可以识别12块盘,连接比较方便,难点是原装的机箱长度是640mm,太长塞不进去我的机柜,闲鱼上有几家卖Diy机箱的,要不就只能装风扇,不能塞电源,要不就没有m3的机箱,卖家也不愿意做了,不赚钱啊。只能操起万能的角磨机开锯,截断一节后在把屁股接上去,(喷了黑漆那部分就是重新接上的我屁股)成品就是这样了。不算太难看。最后就是前面加个自锁开关用来短接atx电源的启动线,基本就大功告成了,diy难得就是外观五金件的加工,标准件只要多看资料,没啥难的。随便问一下,dell有没有带扩展芯片的硬盘笼子?浪潮的硬盘架确实没有dell的好看(最后一张就是dell的架子)。
加了9172阵列卡的m920x,阵列卡换了大散热片加了9172阵列卡的m920x,阵列卡换了大散热片

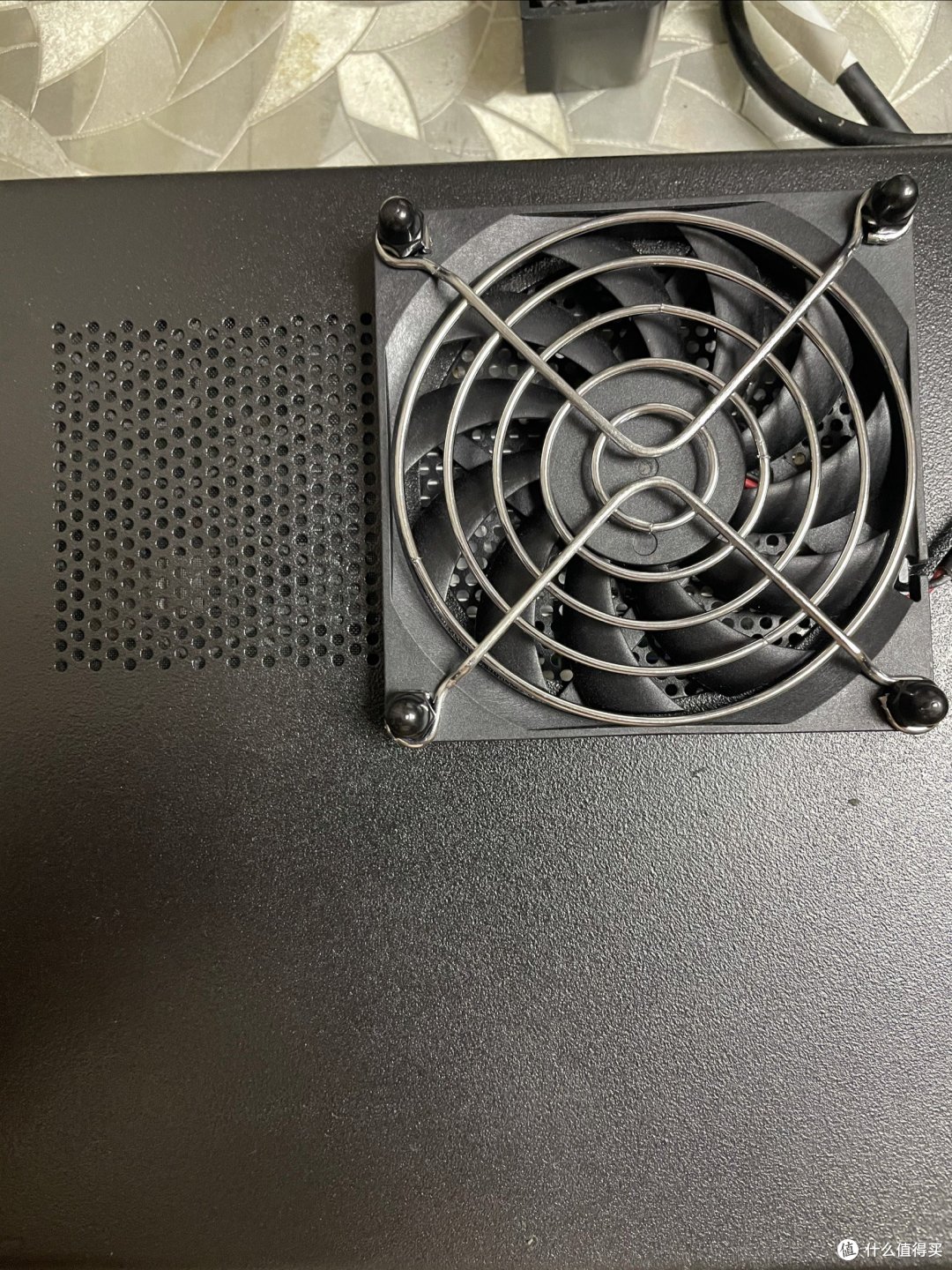

阵列卡的散热风扇只能外置了,里面实在没有空间了阵列卡的散热风扇只能外置了,里面实在没有空间了
截短后的机箱截短后的机箱
截短的上盖截短的上盖
黑色部分就是截短后移植的屁股,风扇和电源就可以固定了黑色部分就是截短后移植的屁股,风扇和电源就可以固定了
合上剪短了的上盖合上剪短了的上盖

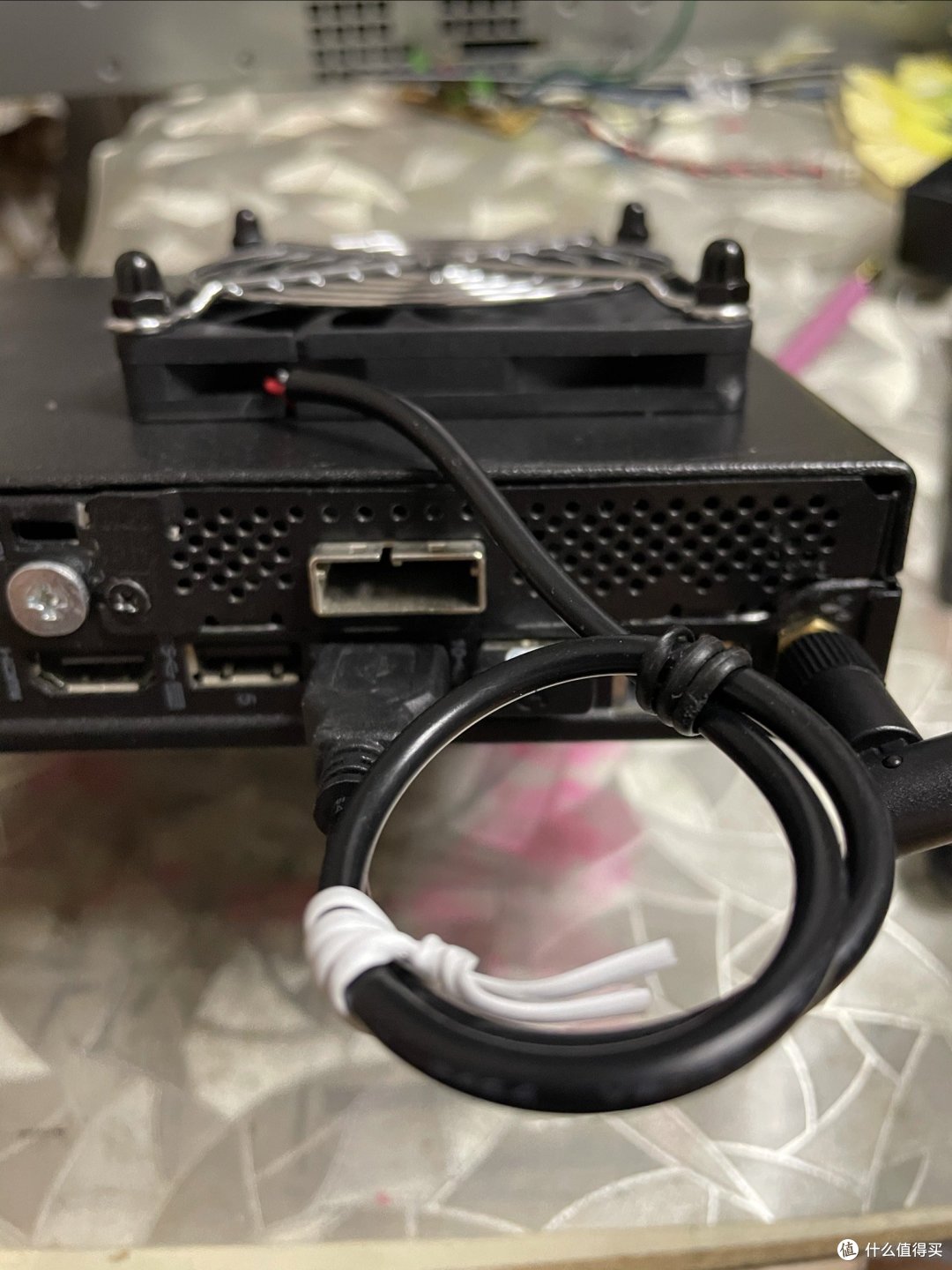

加工的阵列卡档板,过得去吧加工的阵列卡档板,过得去吧
硬盘柜最后的整体外观硬盘柜最后的整体外观
dell的硬盘架颜值确实比浪潮高dell的硬盘架颜值确实比浪潮高
