先说个背景：这个月骑行圈的摔车内容，密度高得有点反常。
8月8日，四川自贡一场职业赛的摔车第一视角帖子，在小红书拿到2.2万赞。小红书8月12日，一位女骑发帖"骑公路车第一次摔，感谢头盔救命"，2298赞、1608条评论，评论区吵了三天跟车距离。小红书8月19日，美国米利根大学自行车队晨训被车撞，2名学生车手遇难、7人受伤，其中4人还在ICU。微博

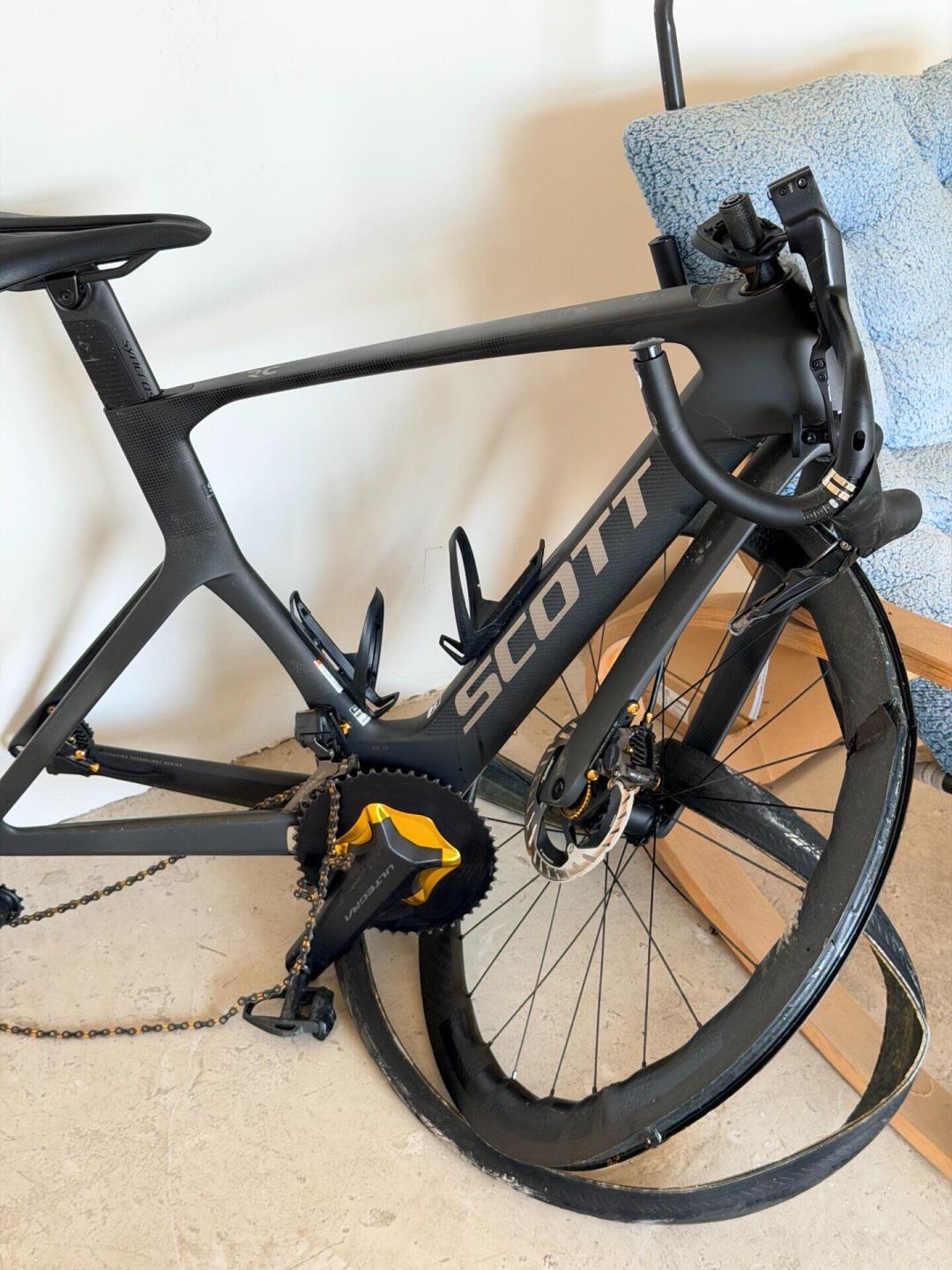

人没事之后，碳架车主紧接着都会冒出同一个问题：车还能不能骑？
这个问题在知乎上有个长期高热问答——“碳纤维公路车真的很娇气吗？”，72万+浏览，最新一条回答讲的就是自己的遭遇：去年底买了台迪卡侬RCR，提车第三天在绿道被共享单车撞了后下叉，30公里的时速下车被顶得侧滑一米多，下来一看，后下叉靠近桶轴的位置只有一个白点。知乎就这么一个白点，他纠结了很久。这也是我们决定把这事翻一遍的原因：碳架的伤，麻烦就麻烦在"看不出来"。
先搞懂一件事：漆没事，不等于架子没事
很多人判断碳架受伤的标准是"掉没掉漆"，这恰好是反的。

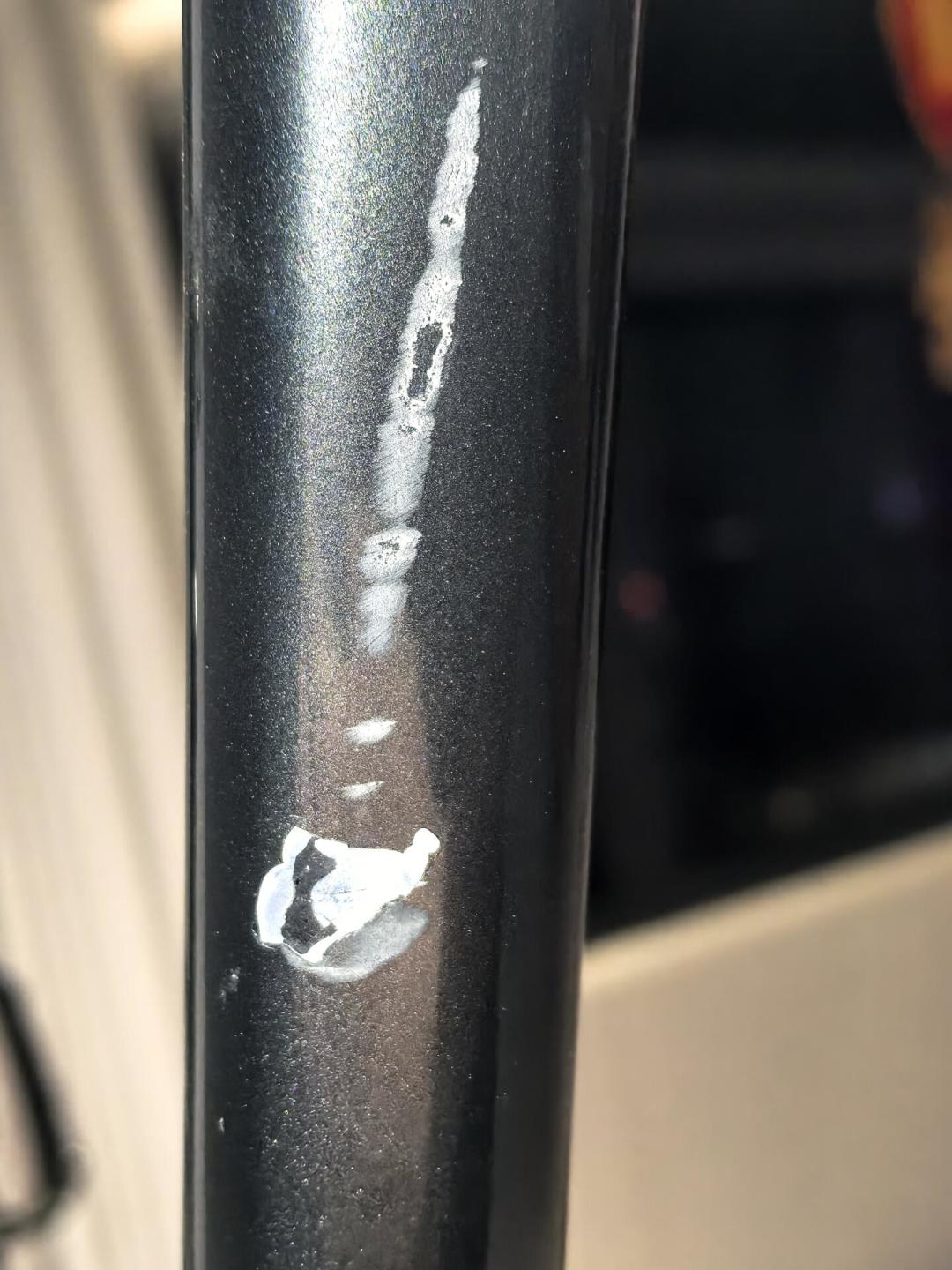

碳纤维是各向异性的材料——顺着纤维设计方向，它强得离谱；但垂直方向的侧向磕碰，恰恰是它最脆弱的受力方式。知乎那条72万浏览的问答里被反复提到一句话——碳纤维按设计方向极为坚固，垂直方向磕一下就完蛋。知乎实际案例也基本都长这样：共享单车前叉上一颗金属螺帽、停车时倒车磕到马路牙子、运输时车架互相挤压，接触面积很小，漆面可能就一个白点，但力已经传到碳布层里了。反过来，有些地方看着漆面糊了一大片，其实只是表皮伤。
所以社区里才有那么多离谱又真实的验伤操作：
有骑友把碳架带去动物医院拍X光，两三百块钱，就为了确认侧面撞出的凹点里面有没有事。知乎
还有人发帖问"蹭地铁X光机拍出来的这有暗伤吗"，配图是一台九代TCR，356赞、100多条评论认真在帮他看片。小红书
甚至有专门做无损探伤的工业检测商，开始接碳纤维车架的X射线成像检测单。
这些操作听起来折腾，但说明一件事：普通骑友缺的不是小心，是一套靠谱的伤情判断方法。我们把全网修车铺视频、品牌科普内容和评论区争论翻了一遍，整理成下面三步。
伤情判断三步：位置、深度、受力史
第一步：看伤在哪。位置决定危险等级。
修车铺和品牌科普内容里反复被点名的受力敏感区，基本是这几个：头管、五通、后下叉靠近后爪的位置、前叉、坐管夹附近。这些位置要么承接踩踏和刹车的主要载荷，要么管壁做得薄，出现裂纹或深坑，不建议抱着侥幸心理继续高强度骑。
相对没那么紧张的是上管中段这类位置——有修车铺在评论区解释过，顶级车的上管本身做得跟纸一样薄、不吃主要载荷，这个位置的漆面伤多数不致命。但注意，“相对安全"不等于"不用管”，只是优先级可以往后排。
第二步：看伤多深。三个等级，处理方式完全不同。
只伤漆面：摸上去没有明显凹陷，碳纤维纹理没有露出、没有发白起毛，多数情况补个漆甚至不管都行，属于美容问题；
碳布层受损：能看到纤维外露、局部发白、按压有轻微形变，或者出现细小的裂纹线——这一档就要认真对待了，建议停止激烈骑行，找专业修复评估；
贯穿、断裂、分层：管子出现可见裂缝、断裂或者捏上去有"空"的感觉，直接停用。开裂的碳纤维车架继续上路，风险是突然失效，没有预警。
这里有个流传很广但容易用错的土办法：敲击听声。国产碳架品牌瑞豹出过一期科普，建议拿一双筷子顺着车架各部位轻轻敲击，声音过渡应该是平滑清脆的，受损之后声音过渡会变奇怪。哔哩哔哩但评论区马上有人问出关键问题：“每根管声音都不一样，怎么判断？”
答案是对比着敲：敲伤处，同时敲另一侧对称的、没受伤的位置，听的是两者音色和回响的差异，而不是去记一个"标准声音"。另外内走线车架内部走线会影响声音，这个方法只能当初筛，不能当确诊。
第三步：回忆它受过什么力。受力史比外观更说明问题。

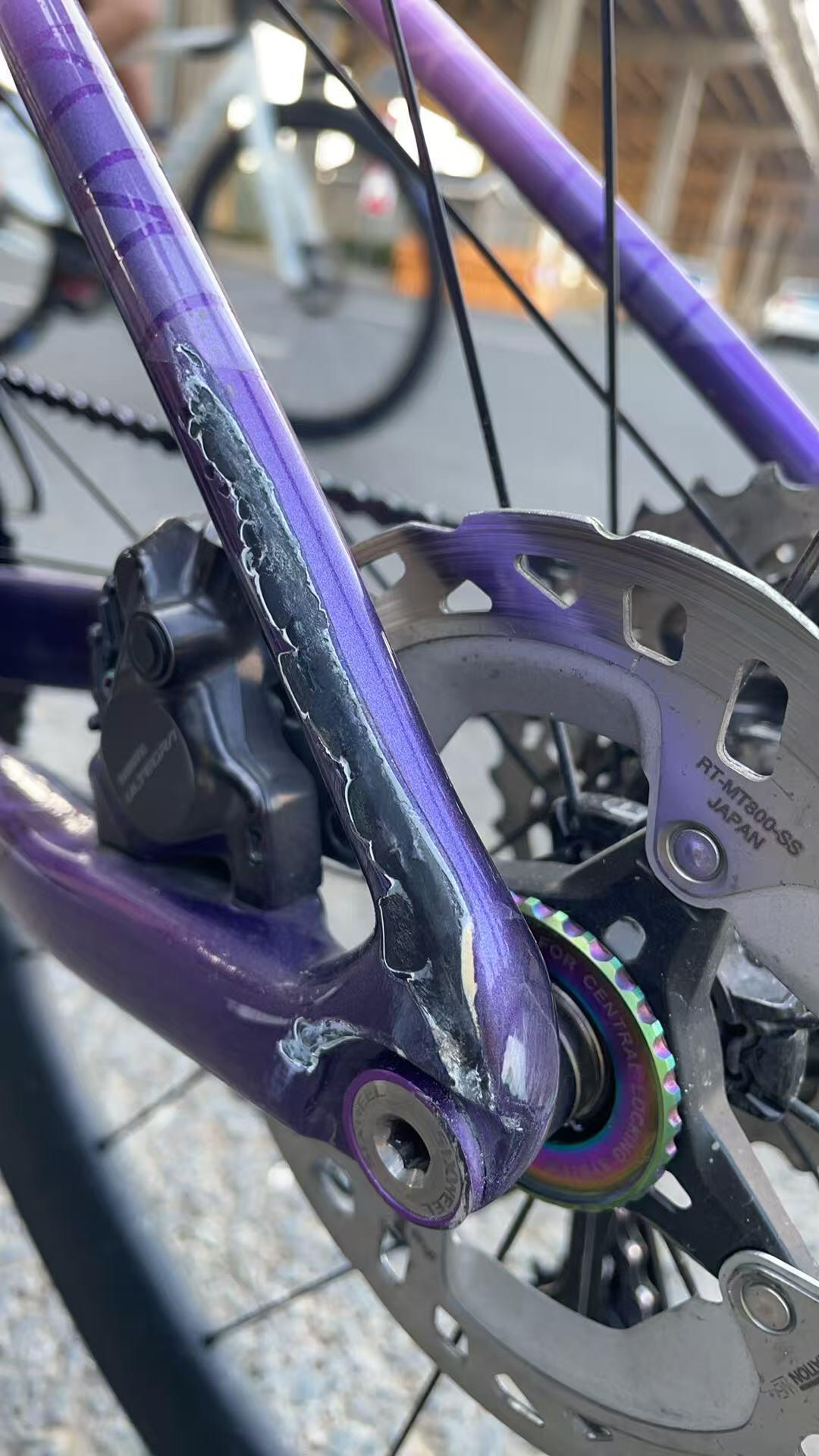

高速摔车、被机动车或电动车撞击、夹车架式停车架大力夹过、螺丝（水壶架、坐管夹、尾钩）超扭矩拧过——这些情况哪怕外观什么都看不出来，也值得把对应区域仔细查一遍。前面提到那位RCR车主，撞击点就在后下叉近桶轴处，典型的"外观一个白点、受力史吓人"的组合，这种最该去检测，而不是靠猜。
真拿不准的，就去问专业检测：城市里能做碳纤维无损探伤的机构不少，动物医院拍片是骑友的野生替代方案，便宜，但分辨率和解读都不专业，当个心理安慰可以，当结论不行。
修还是换？这笔账社区里吵得很凶，但脉络是清楚的
先说清楚一个事实：碳架修复是一个真实存在、规模不小的行业。
B站上"碳纤维车架修复之后还能安全使用吗"这类视频能跑到3.5万播放。哔哩哔哩北京的"骑遍天下"这类专做碳架断裂修复、补碳补漆的门店，单条案例视频都是1万+播放。哔哩哔哩小红书上还有专门回收断裂碳架的账号——没错，断架也不是废铁，有专门的回收渠道能回点血，别直接扔。小红书
但修复值不值，社区分成旗帜鲜明的两派：
挺修派的理由很直接，修复视频底下有条评论说得直白：“其实一般来说修复后更安全，因为修复往往会更重更厚”。也有人晒出TFSA车架裂过一次、返厂维修后一直正常骑的案例。原厂返修的本质也是从内部充气袋、贴加厚碳补片、外部打磨重做漆面——和第三方修复工艺同源；
反对派则坚持"修复后强度会大打折扣，那些说强度比原厂还高的都是修复工作室瞎吹出来的"，以及一个更现实的担忧：修过的架子被当成99新女生自用卖出去。修复视频底下有条评论原话是：“修复完之后啥事儿没有。真正膈应人的是说，你修复完当成全新的去卖”。哔哩哔哩
两派都拿不出统一标准——行业确实没有修复后的强制检测规范，所以我们的建议不站队，给个决策框架：
先查政策再掏钱。无论修还是换，第一步都是翻你的车架质保条款、问品牌或购车门店：质保是否覆盖、有没有磕碰换新类的政策。不同品牌、不同渠道差异很大，这一步可能直接省下一大笔，别跳过；
只伤漆面：补漆处理，花费小，找补漆工作室或车店都行；
局部裂纹、非关键受力区：可以修。多找两家店，拍清晰照片分别报价，问清楚修复工艺（是否补碳、是否重做漆面）和售后承诺；
关键受力区贯穿伤、头管五通断裂：别修了，算换新或换车的账。修车费加上残值折损，经常不如一台同级别新车的首付；
打算修完继续骑的：修复后头几次骑行，留意补碳区域有没有异响、形变，前500公里别上强度；
打算未来卖掉的：主动保留修复凭证、卖车时如实说明。圈子不大，"修过不说明"是最快毁口碑的操作。
另外提醒一句避坑：修复工作室水平参差不齐，小红书上就有亲历者发帖，点名闲鱼上一家碳纤维修复店，呼吁骑友避坑。小红书选店的判断标准，社区总结下来就几条：有没有真实案例图、敢不敢承诺返修、能不能提供修复过程记录。
顺带说下最近想收二手碳车的人
这个月明显是二手公路车的挂售高峰：开学前清车的、换碳升级出铝的、搬家带不走的，小红书上"出车"帖一天能刷到十几条，从喜德盛AD300到捷安特乌梅子酱什么价位都有。
碳架二手车能不能买？知乎有回答说"碳架车二手的尽量不考虑，有暗伤的风险高"，这说法太一刀切。知乎更实际的做法是把上面的伤情三步反过来用：
优先本地当面交易、能试骑的，拒绝纯邮寄盲收；
重点看头管、五通、后下叉、前叉有没有补漆痕迹——补过漆的位置往往色差、橘皮、漆面偏厚，对着光斜着看，再敲一敲对比声音；
直接问卖家摔过没有、修过没有，要求看原始购买记录；
价格明显低于行情的，默认它有你不知道的故事。
最后收个尾。碳架不是纸糊的——知乎那位骑友说自己两台碳架十多年、摔过很多次还好好的，这也是事实。知乎但它确实是一种伤在内、不在外的材料，值得花十分钟建立一套判断方法，而不是在"应该没事"和"是不是报废了"之间反复内耗。
摔车不可怕，可怕的是摔完不知道车能不能骑。这篇建议先收藏，希望你用不上。
