药不能停——论为什么MS2131S时代我们还需要MS9332 HDMI一分二

额……老铁们，我图吧老捡国产芯片垃圾的了

今天咱简单讲讲为何在MS2131S时代我们为什么还需要MS9332 HDMI一分二

前情提要：国产4K60采集卡MS2131S拆机附MS2131公版对比

【图吧小白教程】MS2130/2131（S）修改固件EDID、USB设备名称

【图拉丁】MS2130国产采集卡刷固件进阶教程（救砖、修改PID VID EDID）

关于MS2130国产采集卡刷4K固件的补充（解决WIN11无法使用问题）

【图吧小白教程】MS2130国产采集卡刷校色4K输出固件+备份教程

【图吧小白教程】关于国产USB3.0采集卡真伪鉴定以及选型建议（MS2130S）

【图吧杂谈】DP VESA认证到底是什么水平？

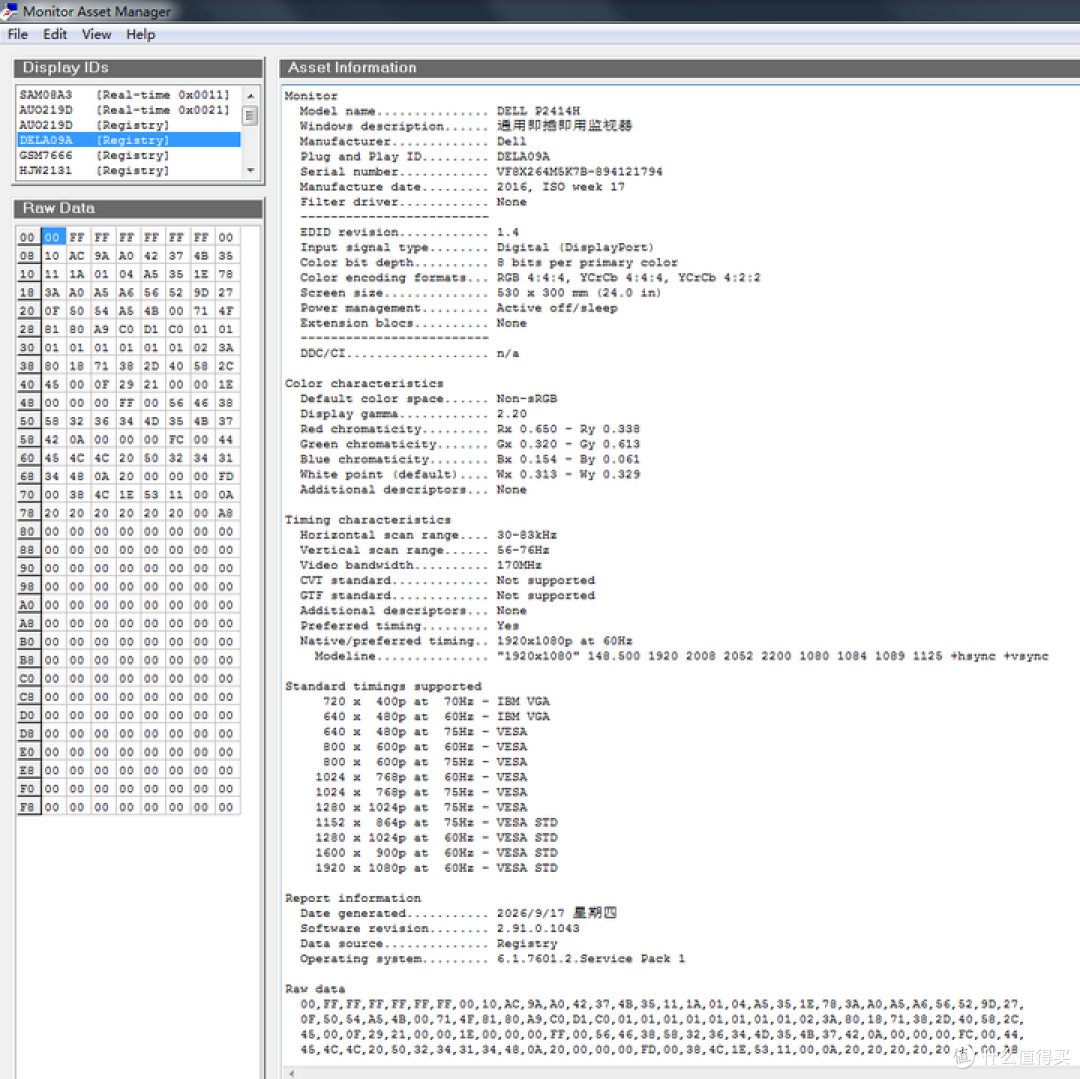

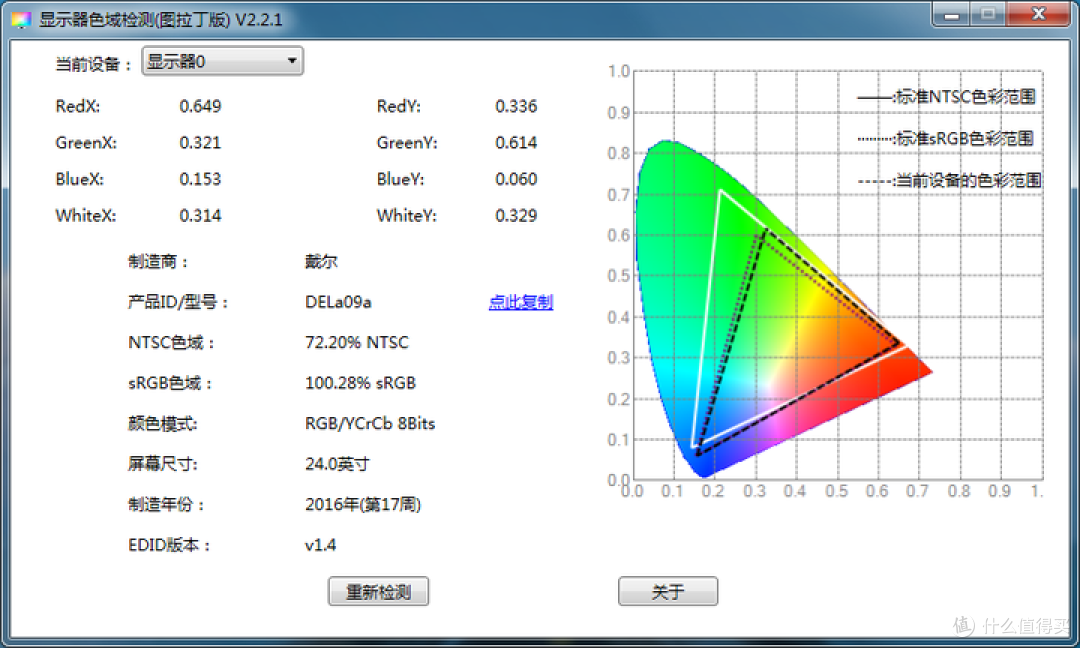

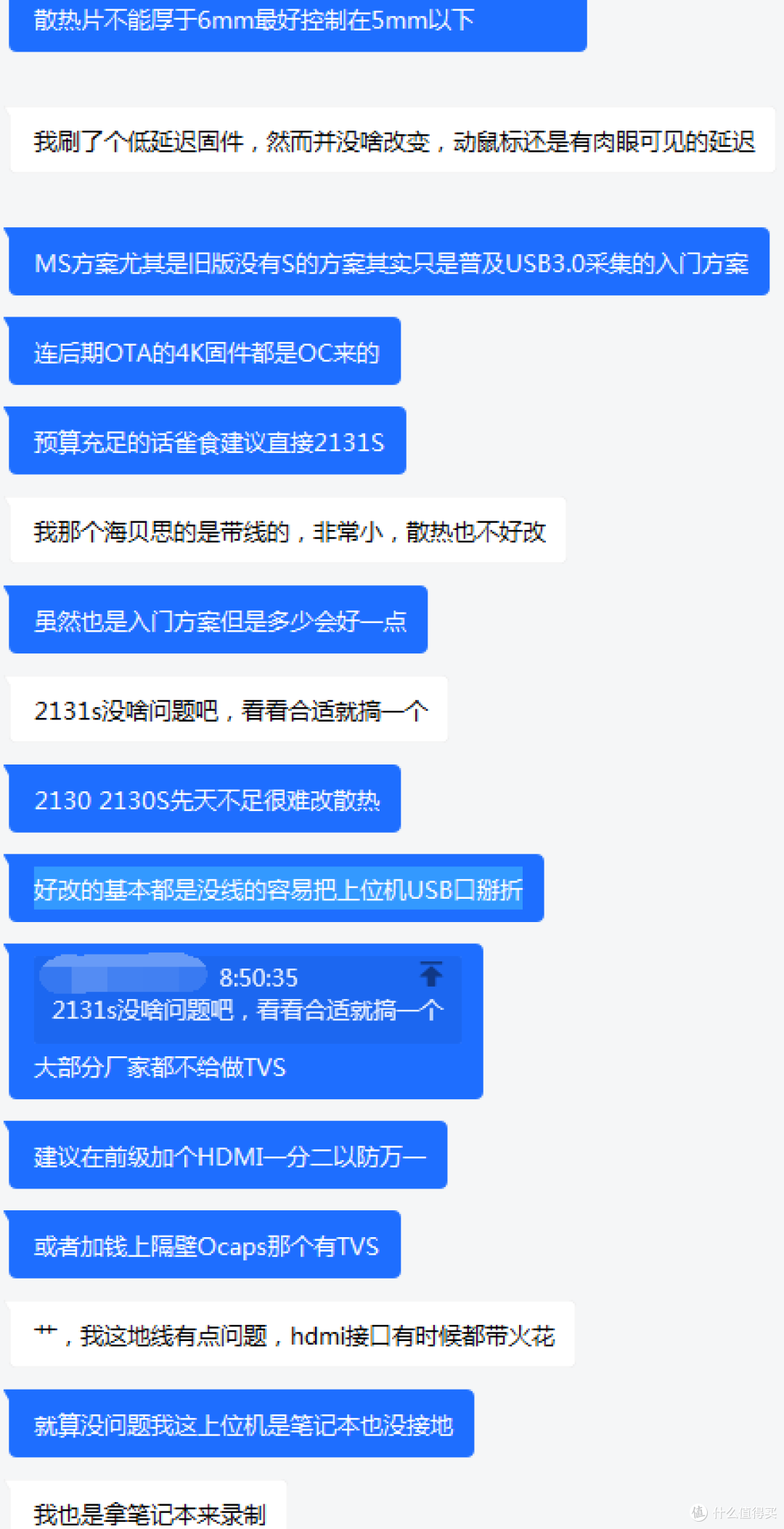

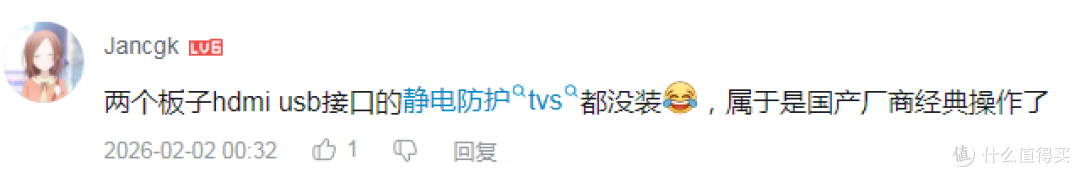

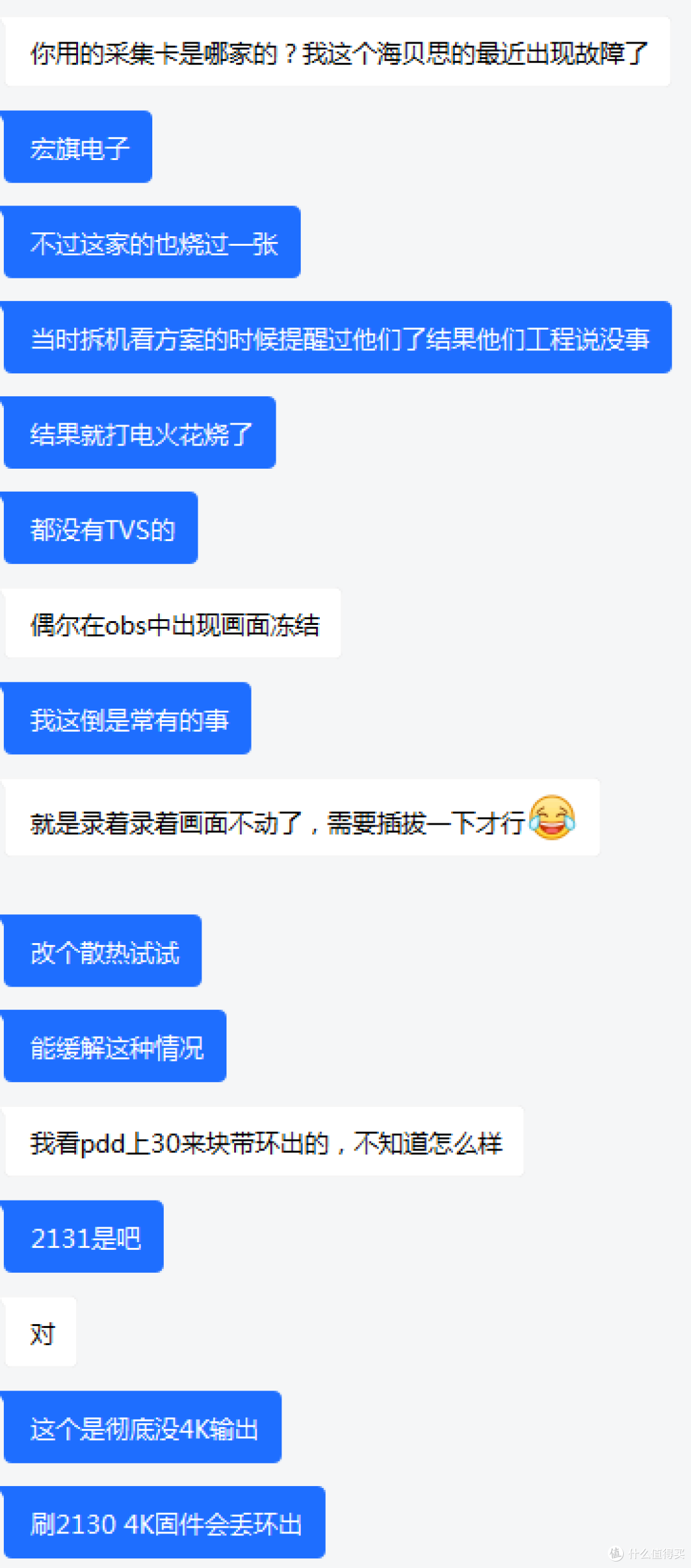

上期拆完采集卡之后评论区有人指出这玩意该有的静电防护元件都没有，很容易就会炸

结果果不其然直接炸了说是

首先各位请看VCR：

论国产采集卡安装TVS的重要性:MS2131S采集卡静电击穿

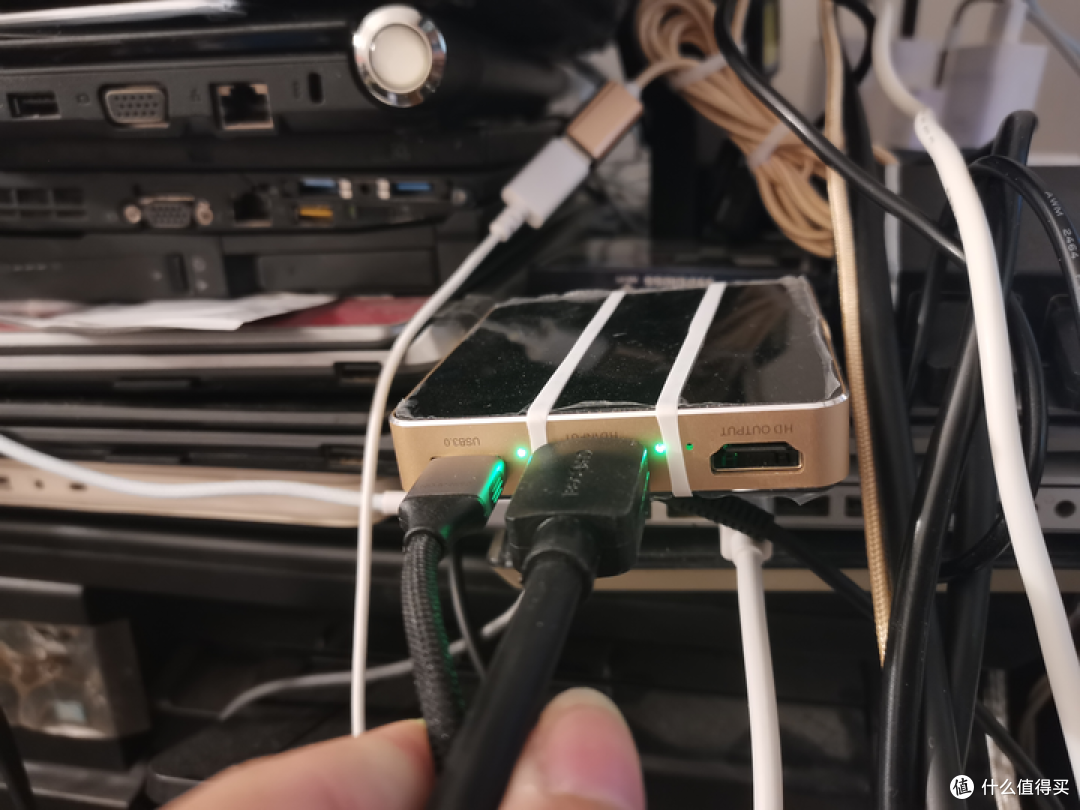

直接用显卡的DVI转HDMI接采集卡插拔过程中打电火花会炸，能看到明显电火花

即使HDMI转DVI和DVI都以正确的方式连接也依然会打火

直接给卡干到不认卡了而且摸着烫手

上电直接大短路发现是主芯片位置发热，基本可以确定为MS2131S主芯片寄了

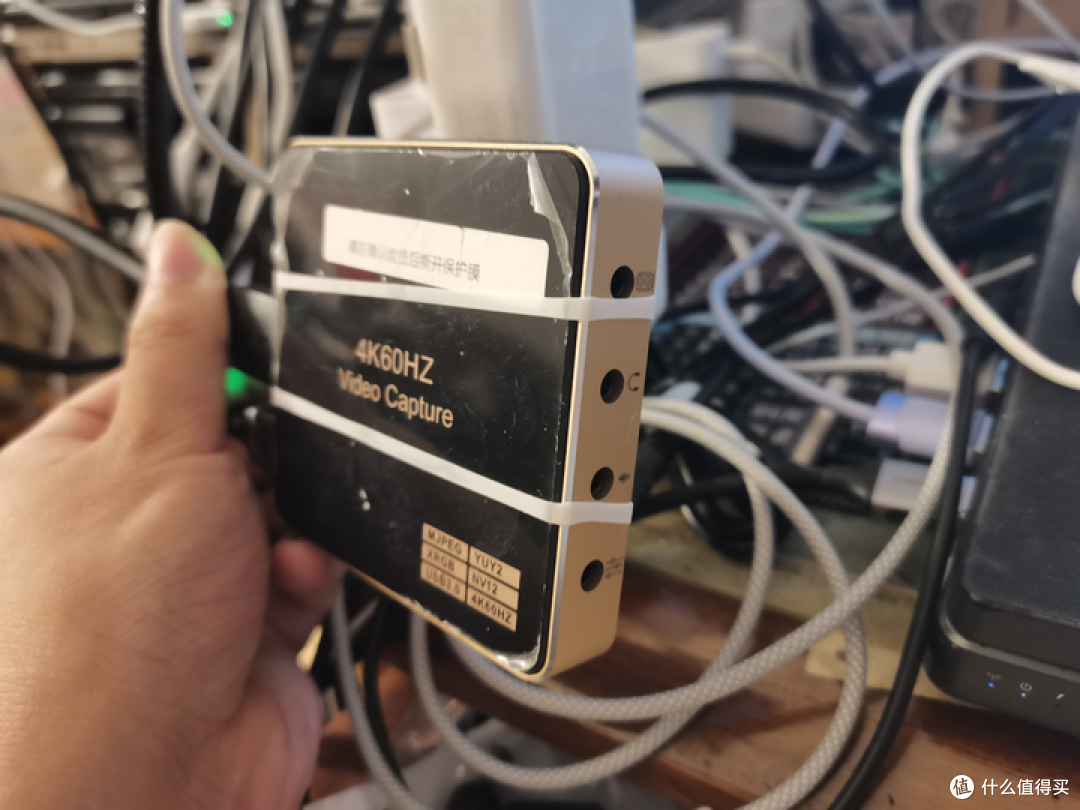

简单来说这个采集卡

HDMI没装TVS

USB3.0这头也没做这个防护

简单来说整卡全卡都没防静电处理

所以说每次插拔这个USB或者HDMI

对于这卡来说都是过一遍鬼门关生死考验

实测甚至显卡那边都受影响

会闪屏黑屏

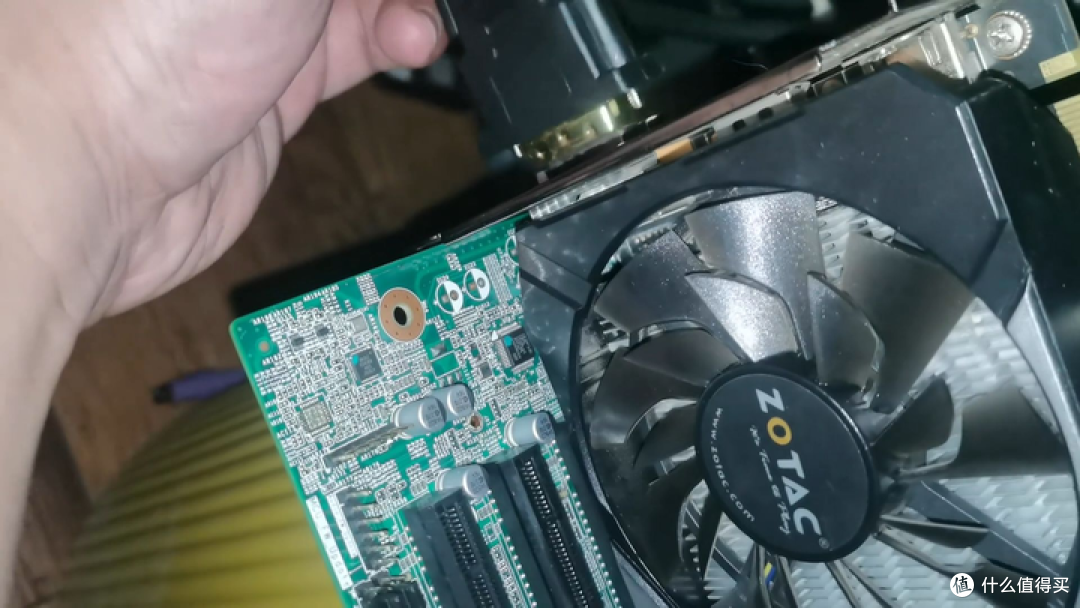

好在垃圾佬用的显卡普遍还都是不算太贵的显卡（上图打火后固定接口花屏一个多月的只是张索泰GTX960并没有永久损坏，就算丢个接口现在还能卖200左右问题也不是很大买的时候也差不多就280包邮这价损失不大）

如果是什么孤品国产显卡被干花屏的话那就爽死了

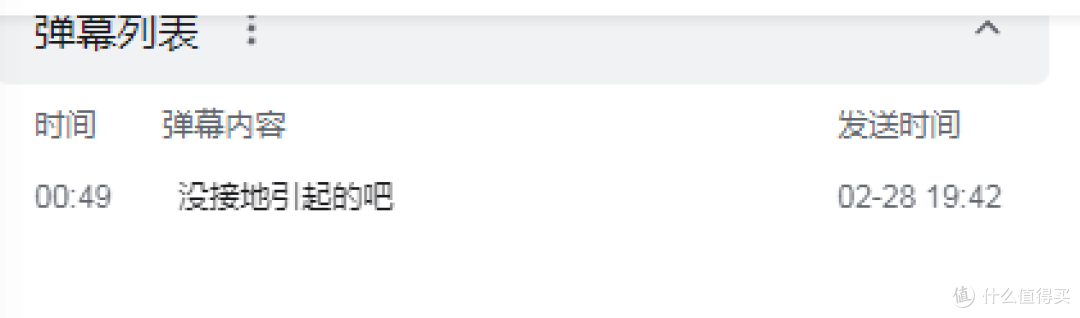

至于弹幕说的没接地引起的

只能说想要保持良好接地很难

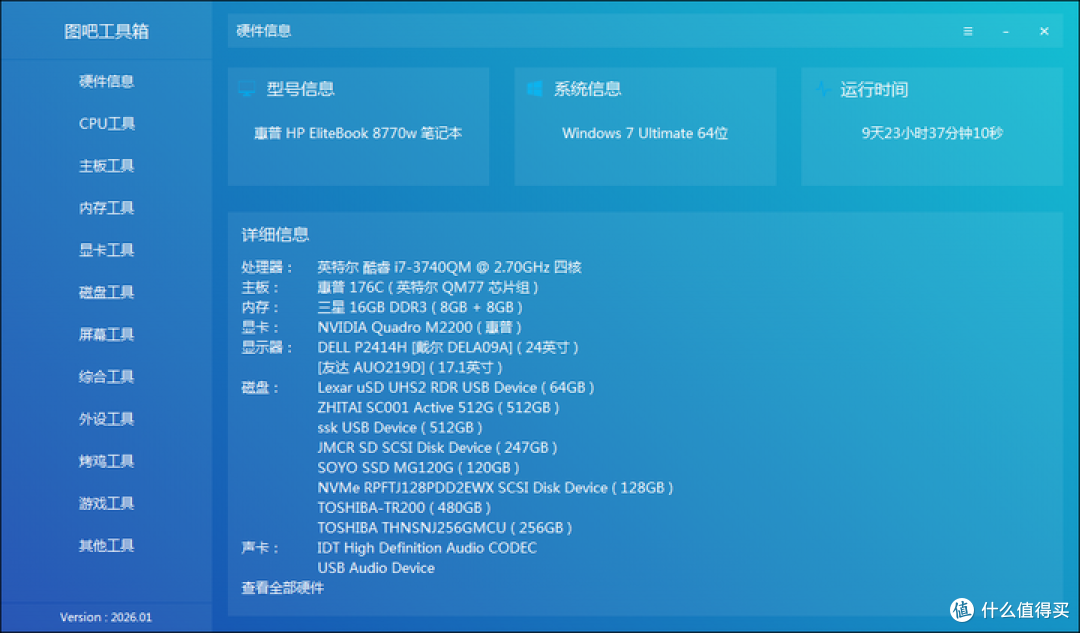

像咱的使用环境上位机是笔记本录制，使用DC口供电板砖电源大功率版本带三孔地线

台式机是电饭锅三孔线供电也都上了接地但是依然会有这种问题

实际上应该是笔记本用了DC线哪怕有接地也只是风味接地，实际上和没接地一样的效果

和台式机的真有接地还是两回事

有三孔输入带接地也没用

实测地线完全不连通

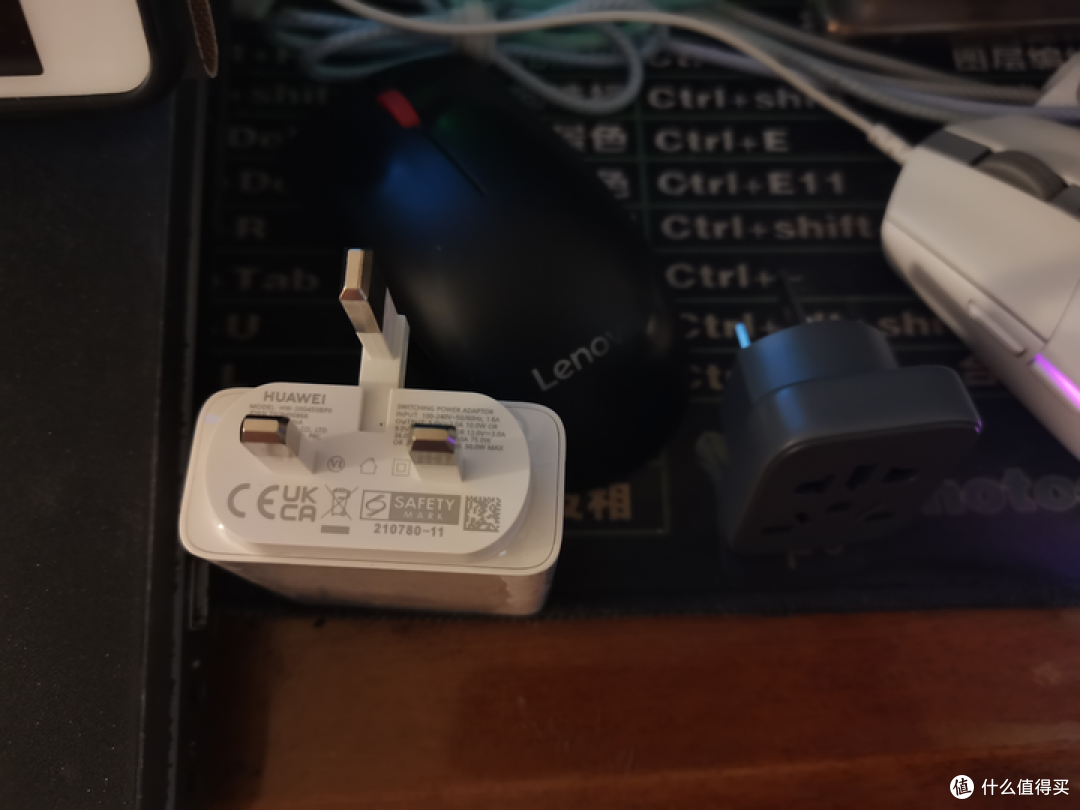

和英标氮化镓充电头一样完全风味地线

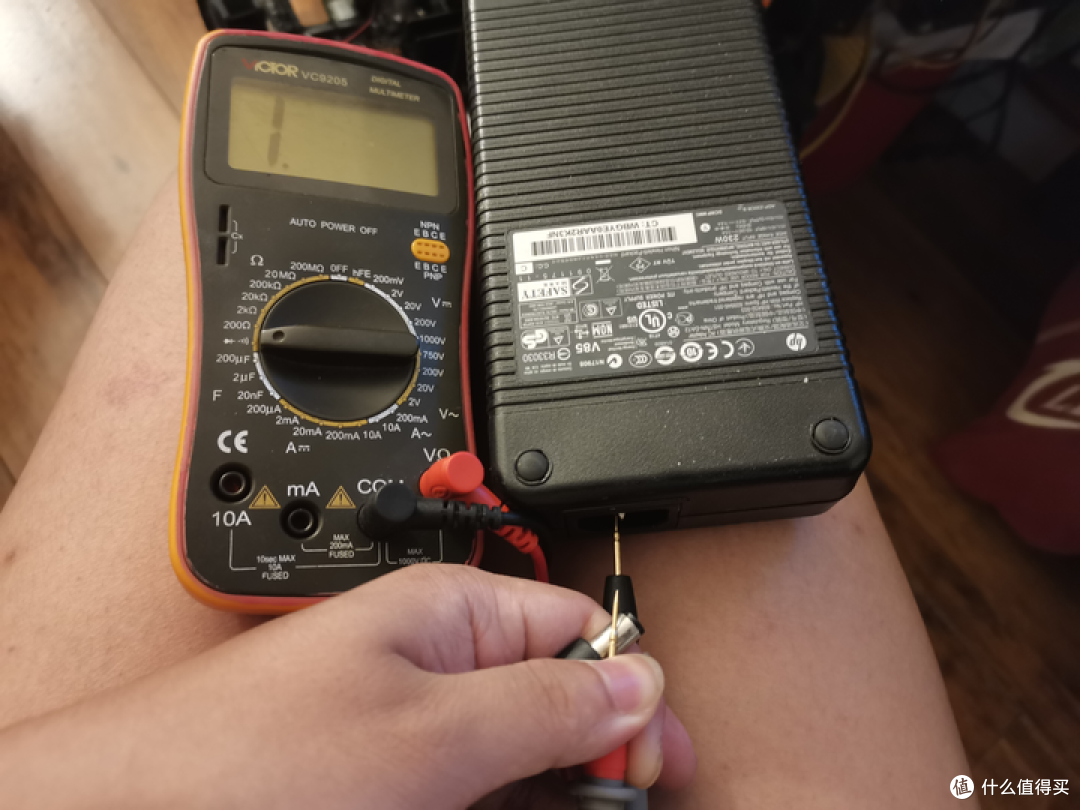

地线的作用是让你能用三孔插座，并不是这真有这个接地，地线后面都是直接纯塑料结构，拆机也能发地线后面完全接了个棍木电源根本就无接地

所以纠结接没接地完全没用

换再多电源也解决不了笔记本实际上没接地的问题

还是想想办法怎么解决问题吧

经过实践垃圾佬发现了一个简单可行的方法

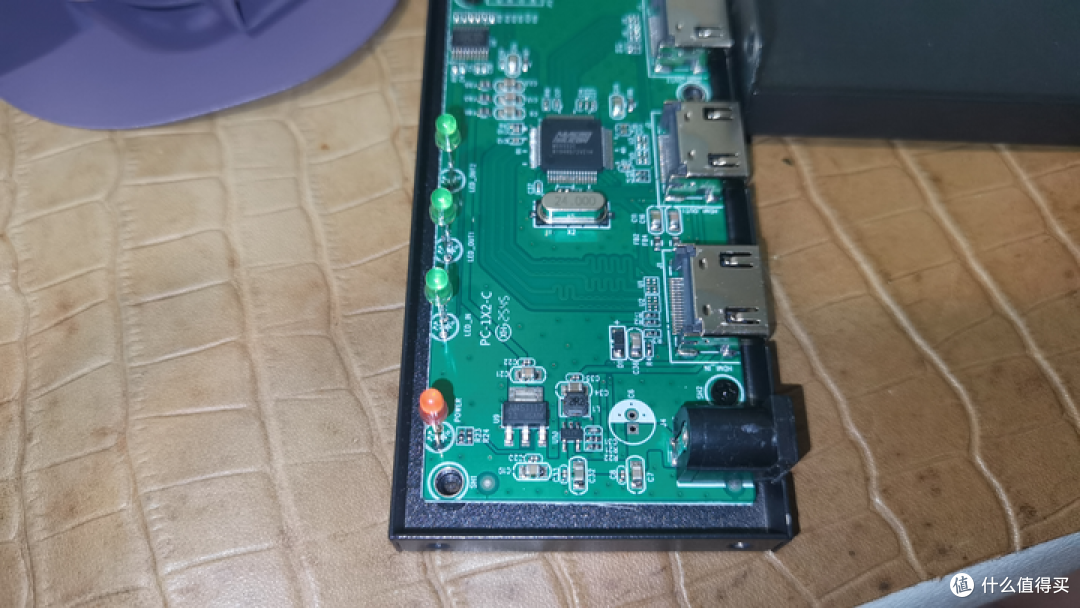

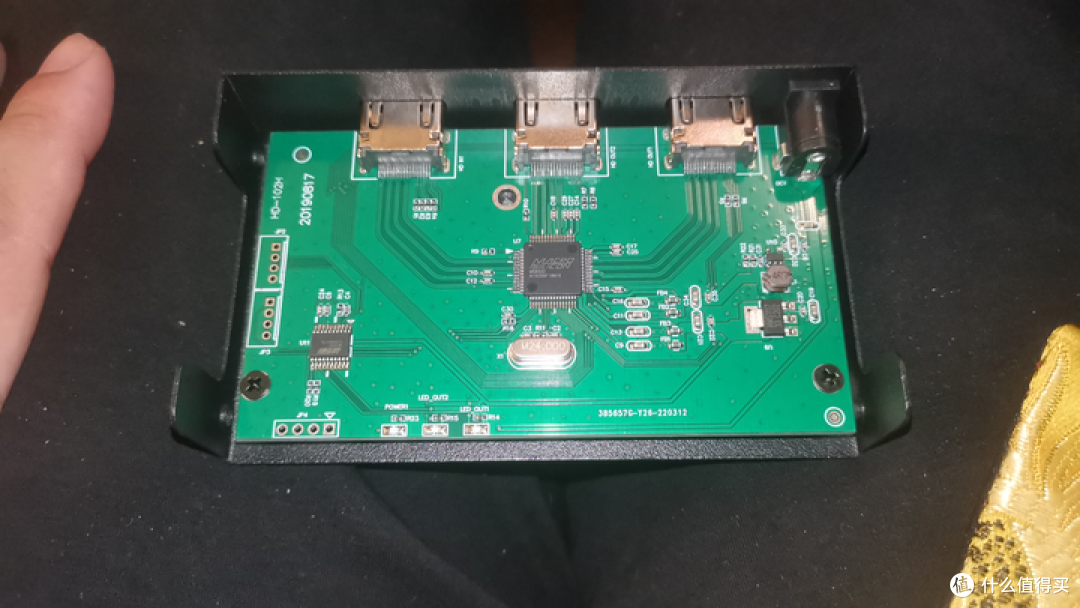

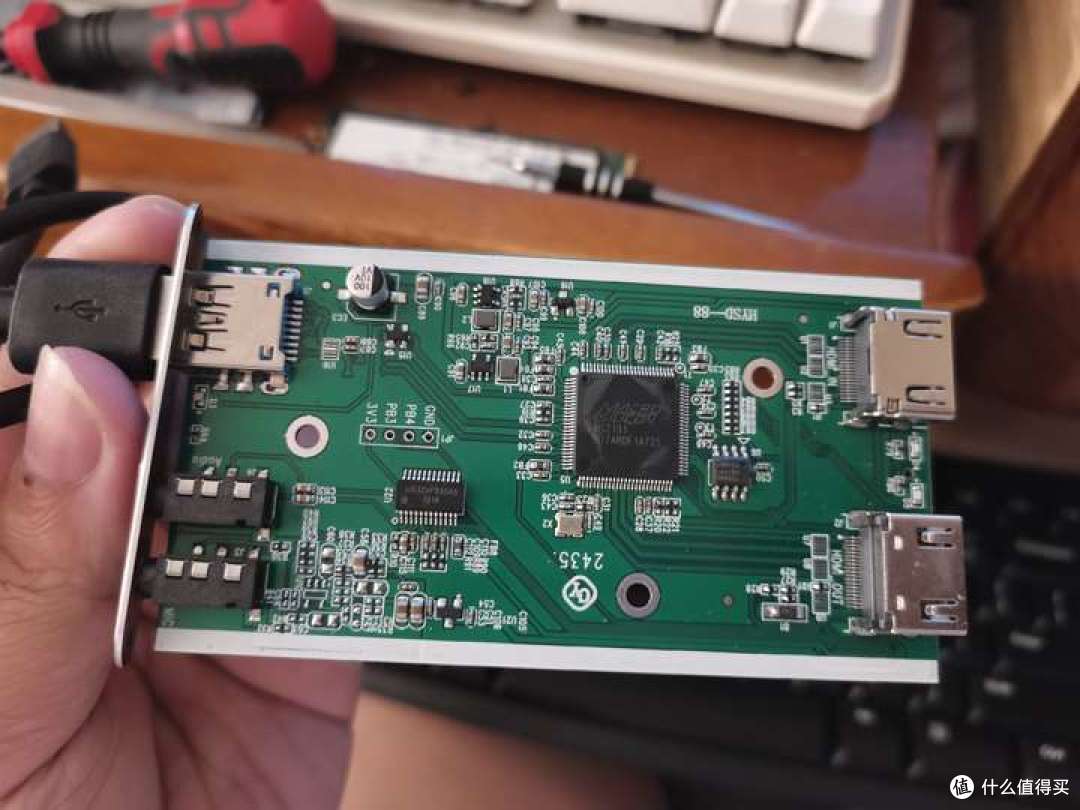

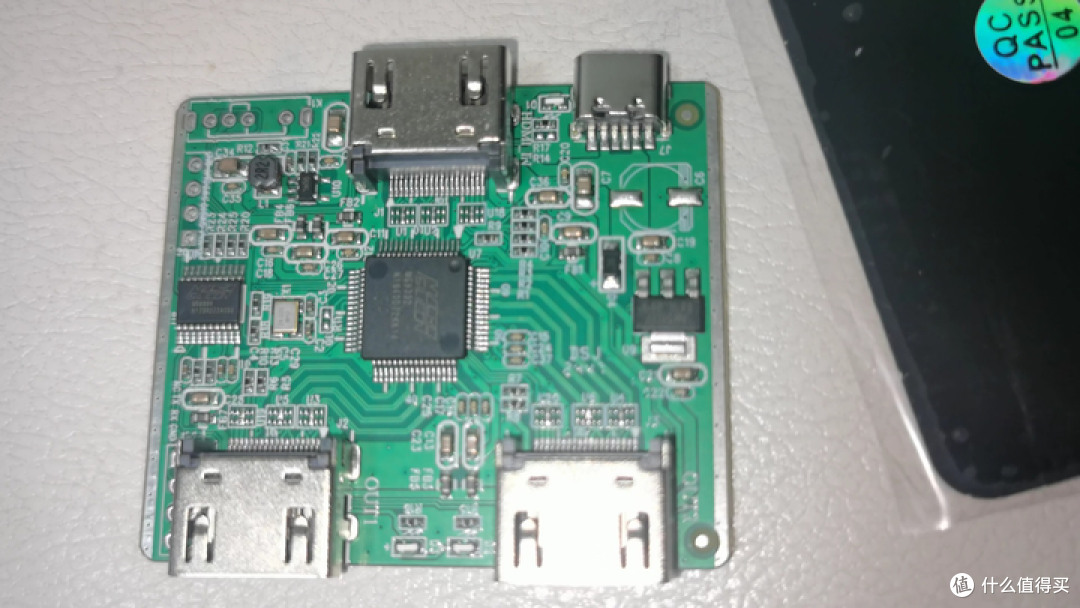

就是把之前用MS2130刷4K固件时候搭配使用的HDMI一分二MS9332组合掏出来用就行了

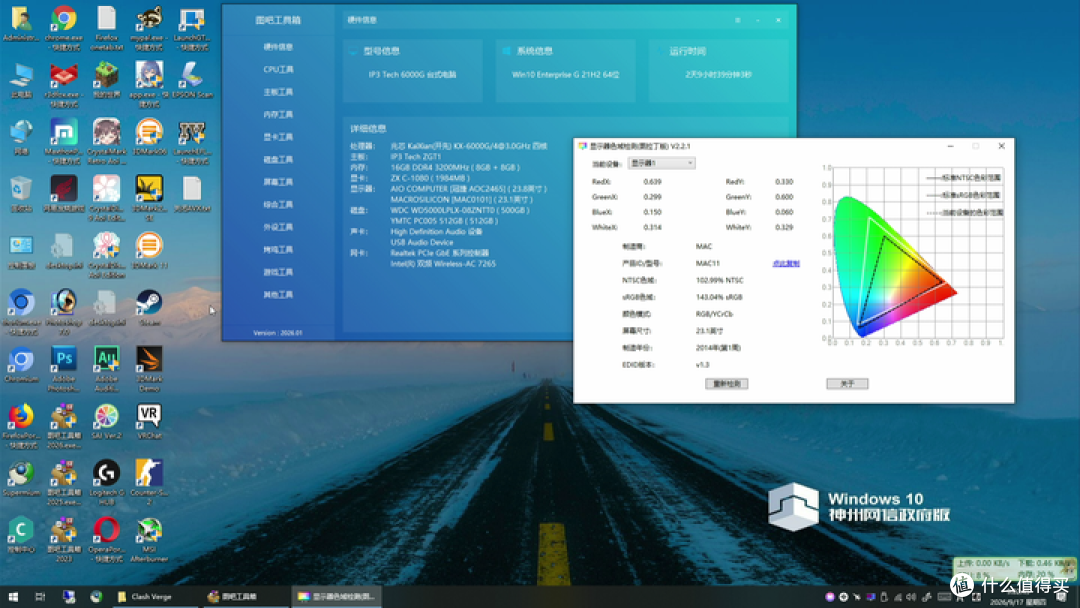

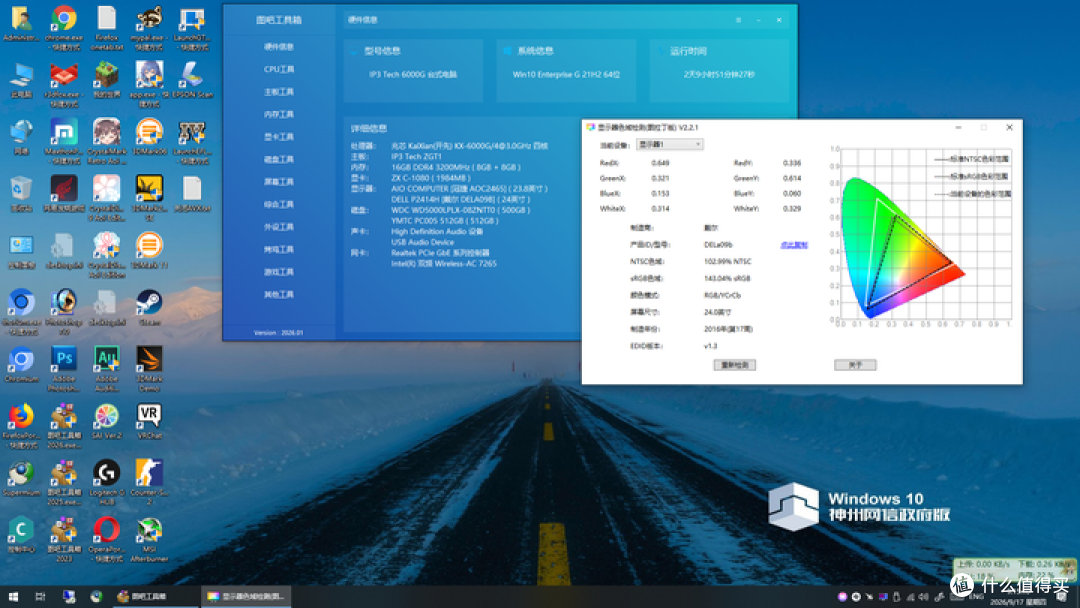

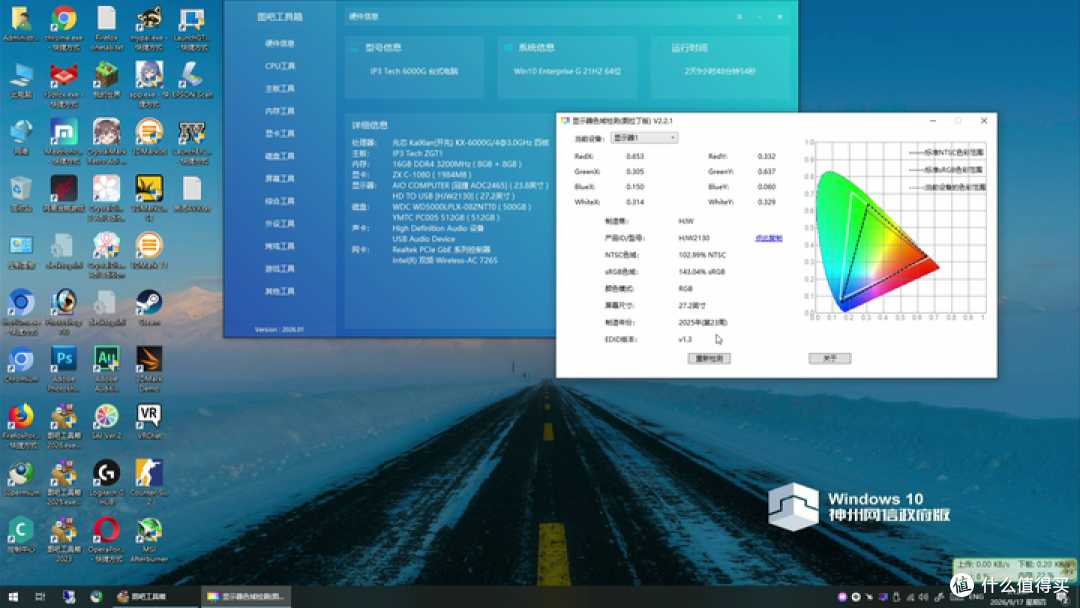

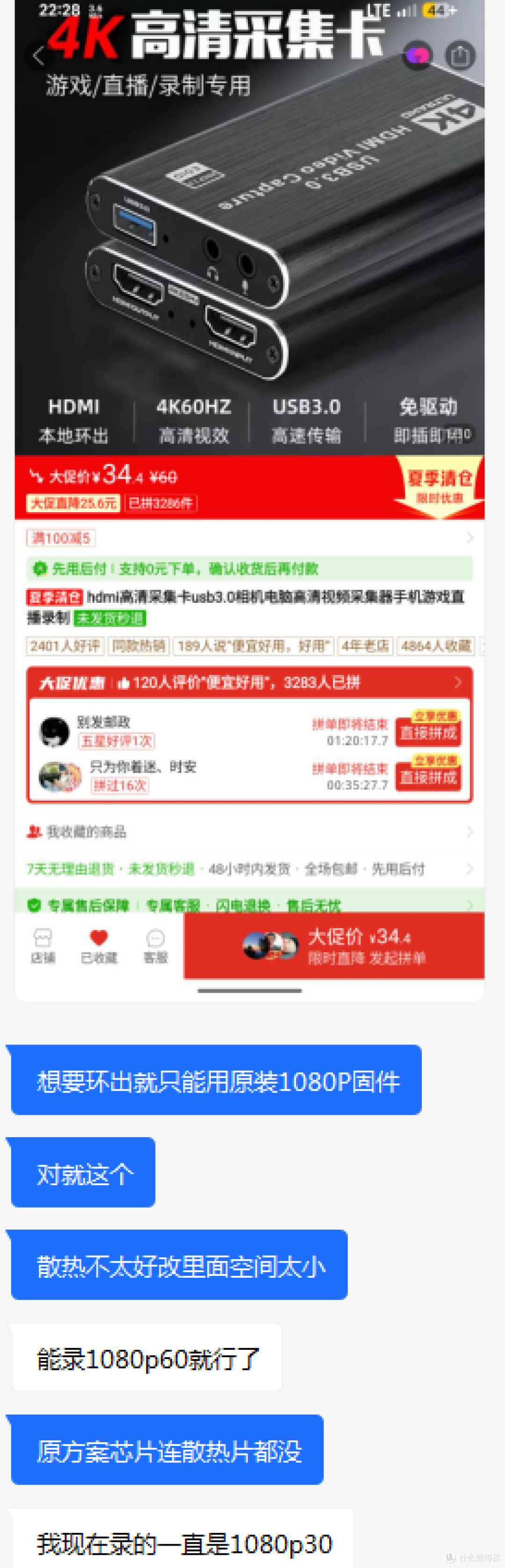

之前垃圾佬的MS2131刷了2130的4K固件会丢环出，MS2130刷了4K固件一切功能正常但是你需要显卡那边走复制输出才能得到类似环出的低延迟复制显示画面效果

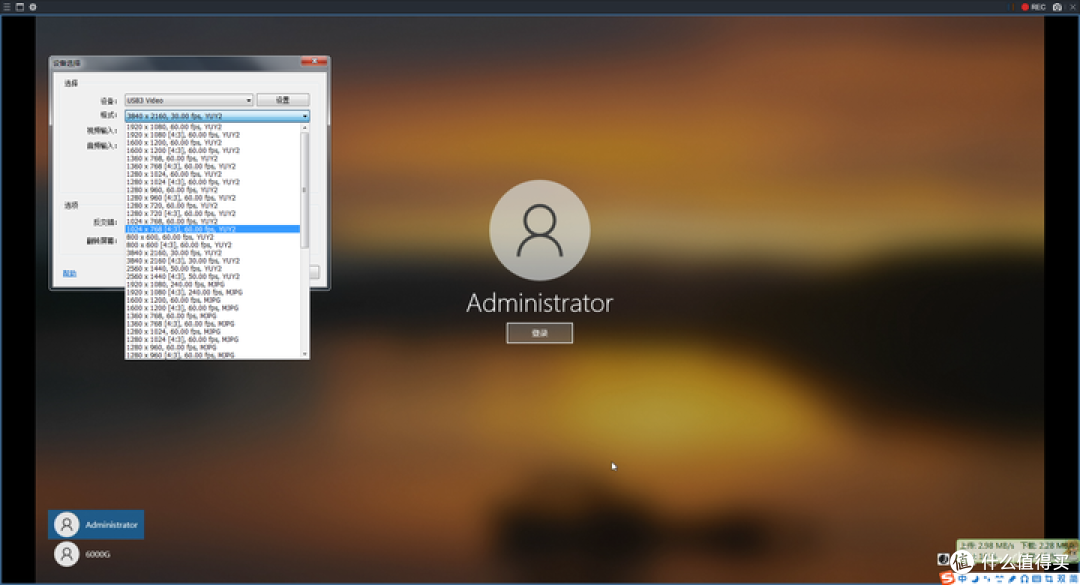

现在升级完MS2130S 2131S之后正好反过来了，MS2130S倒是有4K了但是搁垃圾佬主力机直接输出不出去卡代码10，你要么得用Win10浑身难受要么就得刷固件用NV12还是浑身难受

只能用MS2131S没有类似的固件BUG而且支持雀食好一些，然而却出现了容易烧卡的问题

不同的问题摆在了这，但是解决方法却是完全一致

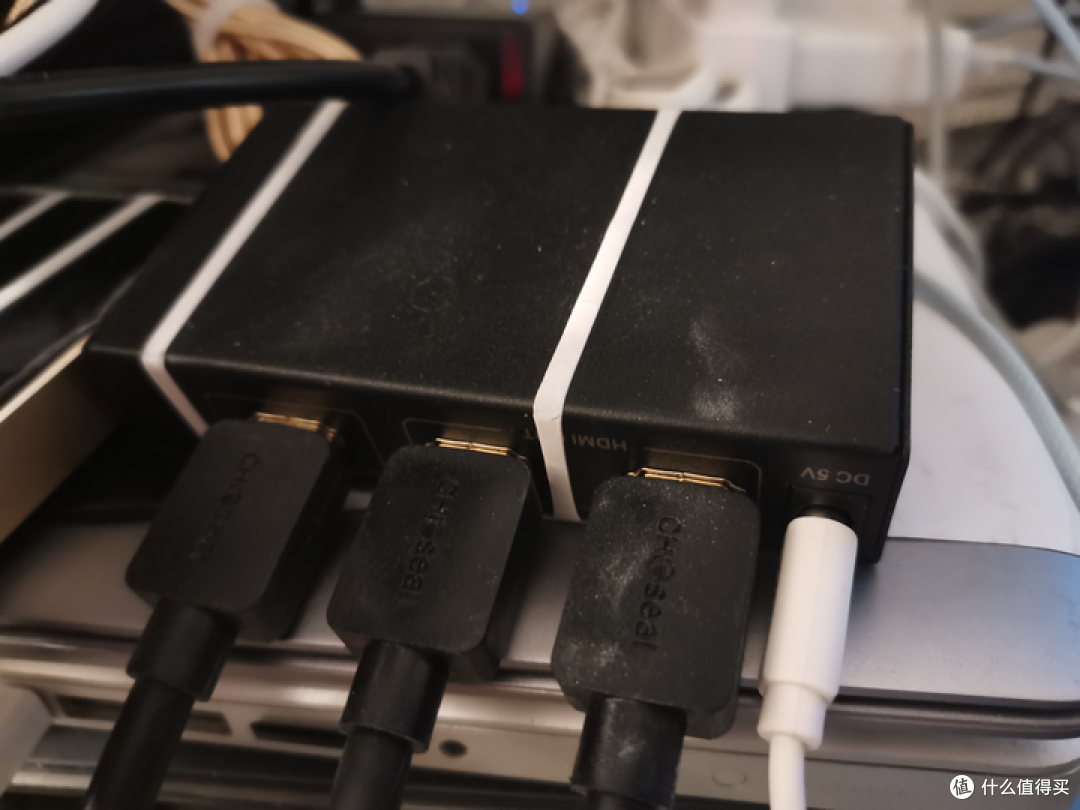

用装了MS9332这种HDMI一分二尤其是需要强制外部5V供电这种就能解决这个问题

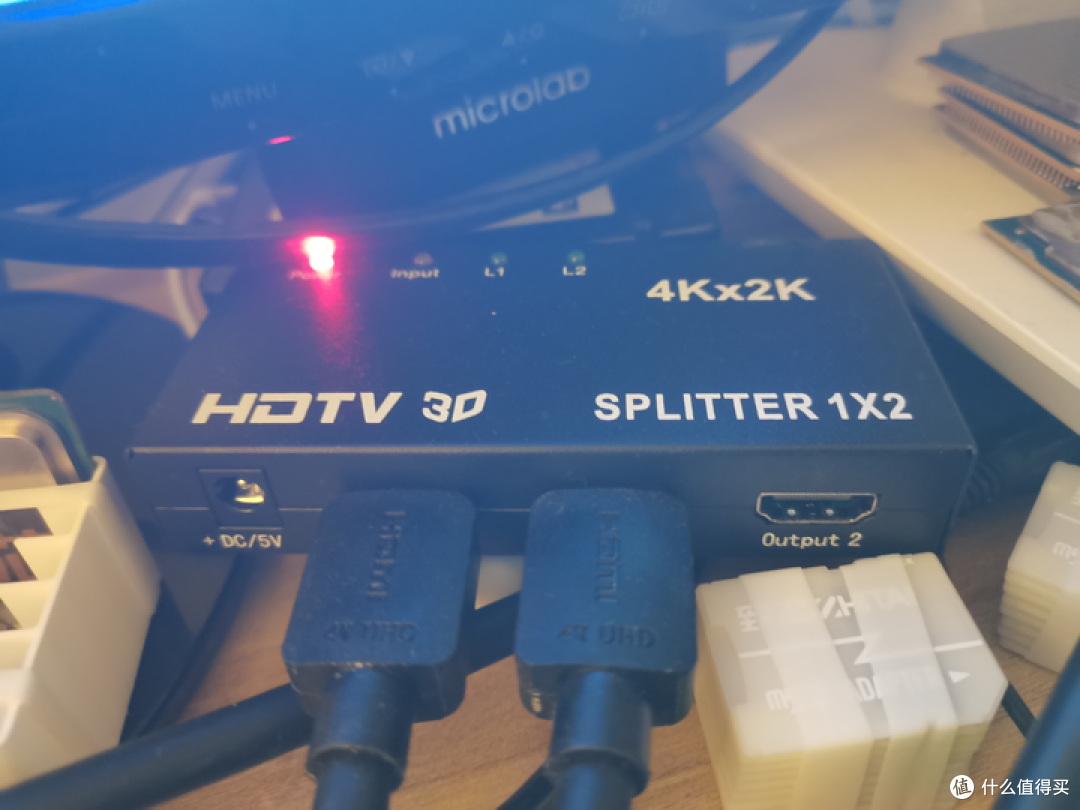

直接把采集卡到显卡之间加一道HDMI一分二给信号隔离掉就解决了

目前实测是用着一点问题都没，什么打火花屏闪屏黑屏全没了

哪怕这个MS9332+MS8006的HDMI一分二先顶不住炸了也才值最多30包邮啊

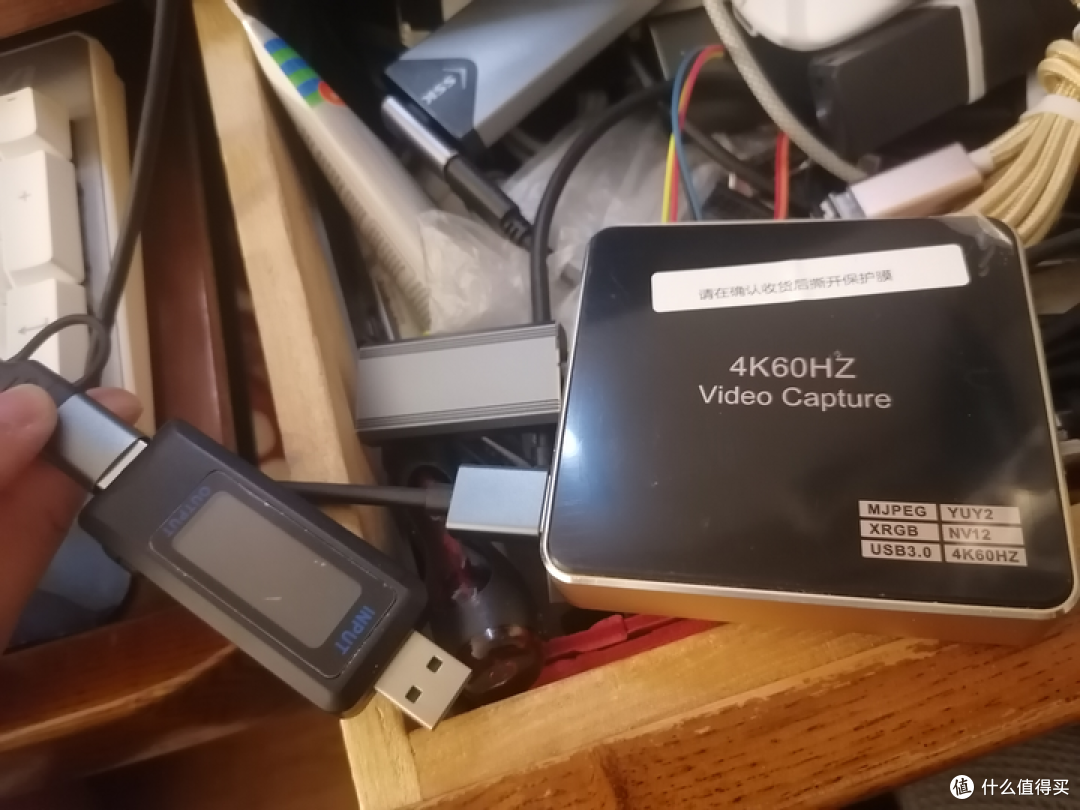

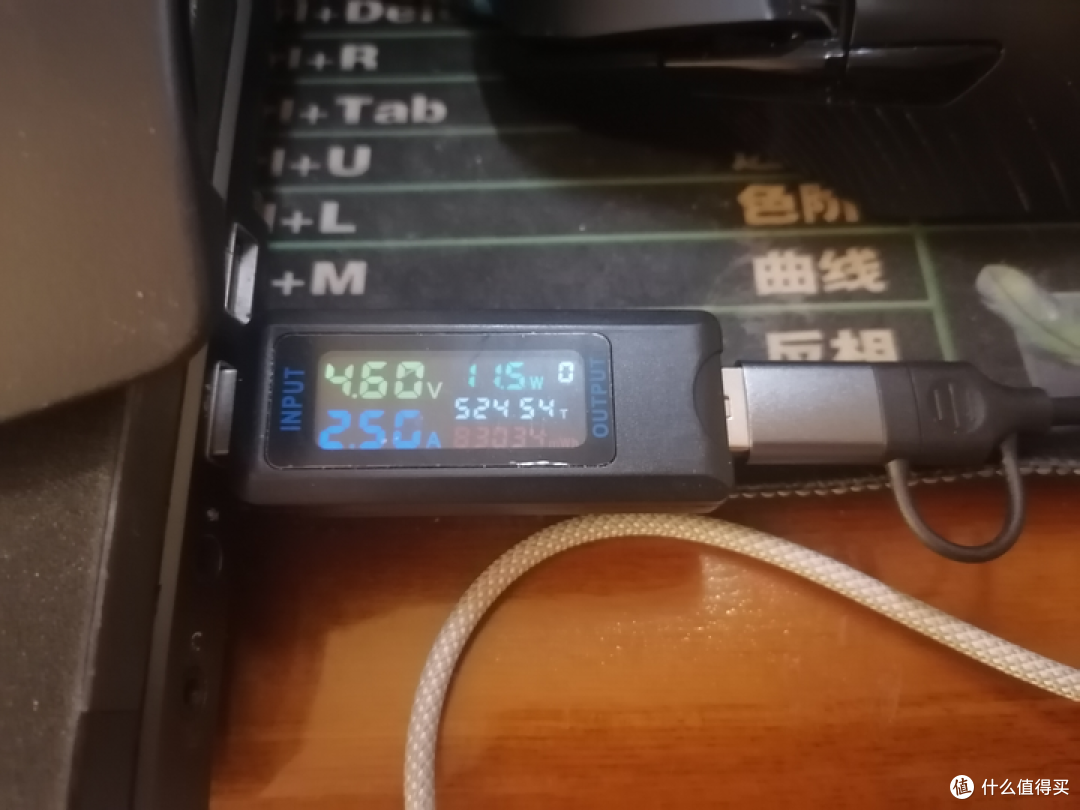

供电从录制机上再甩出来一个USB 5V就能解决这个每次插拔下位机HDMI视频源采集卡都可能会打火炸卡的问题

有效实现了丢卒保车的操作

Macrosilicon(宏晶微)MS9332 是一款最高信号速率可达3Gbps 的HD 信号1 分2 分配器芯片。在3Gbps 的速率下，MS9332 可以支持 4Kx2K@30Hz 和 4Kx2K(YCbCr420)@60Hz 分辨率的HD 输入信号。同时可以支持10/12/16 位的色深。

MS8006 是一款内嵌32 位 ARM Cortex-M0+内核的超低功耗、Low Pin Count 和宽电压工作范围 (2.4V-5.5V) 的微控制器，最高可运行在24MHz，内置64K 字节的嵌入式Flash，4K 字节的SRAM，集成了12 位1Msps 高精度SAR 型ADC、RTC、比较器、多路UART、SPI、I2C 和PWM 等丰富的外设接口，具有高整合度、高抗干扰、高可靠性的特点。MS8006 配合成熟的Keil μVision 调试开发软件，支持C 语言及汇编语言在线快速开发与调试。
