反激式 PWM 开关电源架构设计，ASPOWER 75W 12V开关电源拆解
2026-06-30 15:11:35
0点赞
0收藏
0评论
前言
本期为大家带来的是ASPOWER 75W 12V 安防内置开关电源的拆解，这是一款专为海康威视 NVR 网络硬盘录像机量身打造的定制内置电源，采用反激式 PWM 开关电源架构以及专属 10Pin 私有输出端子设计。
作为一款全年 7×24 小时不间断运行的工控配套电源，要怎样的设计和硬件规格才能满足安防机房长期满载、电网波动、硬盘频繁启停冲击负载等严苛标准？下面我们就一起来具体了解下。
ASPOWER 75W开关电源外观
欧陆通75W内置电源采用金属机身搭配专属 10Pin 输出端子，整体造型规整，专为安防设备全天候不间断运行打造。
机身外壳使用螺丝固定，底部贴有电源铭牌。
电源铭牌特写
型号：U1A-G10075-S-A1
输入：100-240VAC 47-63Hz 2A
输出：+12V6.25A 75W MAX
制造商：深圳欧陆通电子股份有限公司
产品通过了CCC、UKCA、CE、KC认证。
散热风扇使用螺丝进行固定。
另一端做了格栅通风孔。
输出线组使用束线带捆绑固定。

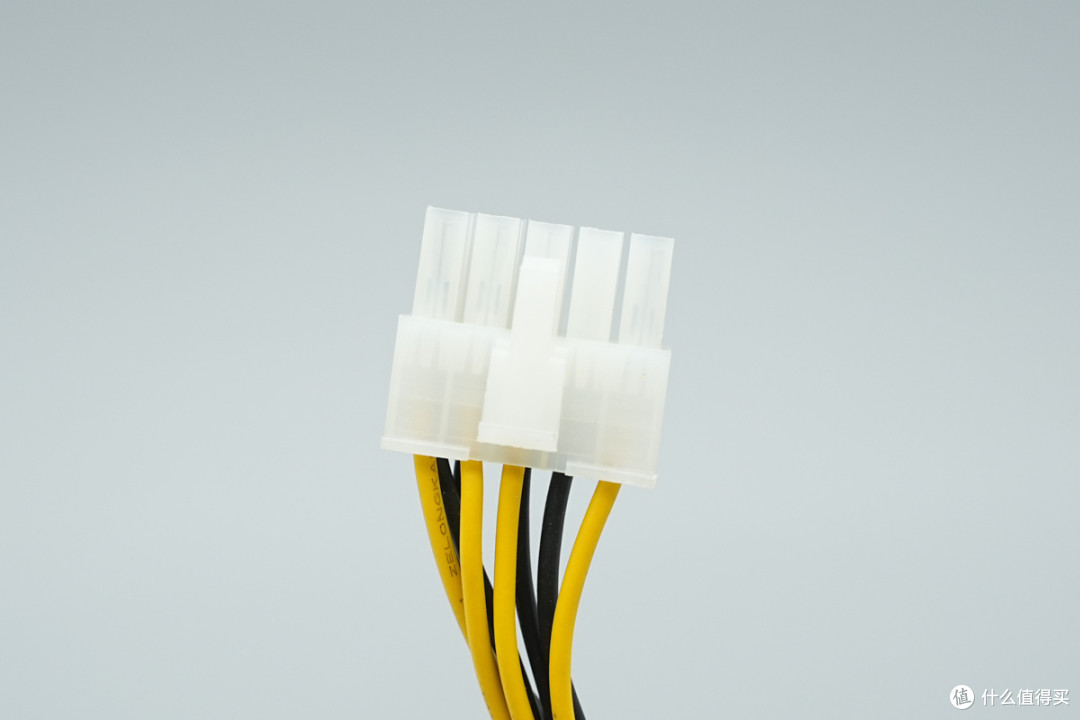

10Pin 专用供电接口特写，专为海康威视安防 NVR 设备定制。
实测电源机身长度为101.26mm。
宽度为125.06mm。
高度为63.48mm。
产品拿在手上的大小直观感受。
另外测得电源重量约为465g。
ASPOWER 75W开关电源拆解
拆掉螺丝将机身外壳打开。
黄绿色接地导线连接电源金属外壳，起到漏电防护作用。
火线和零线采用连接器插拔式设计.
内部PCBA模块使用螺丝进行固定。
风扇也是采用插拔式连接，输出线组外套胶套。

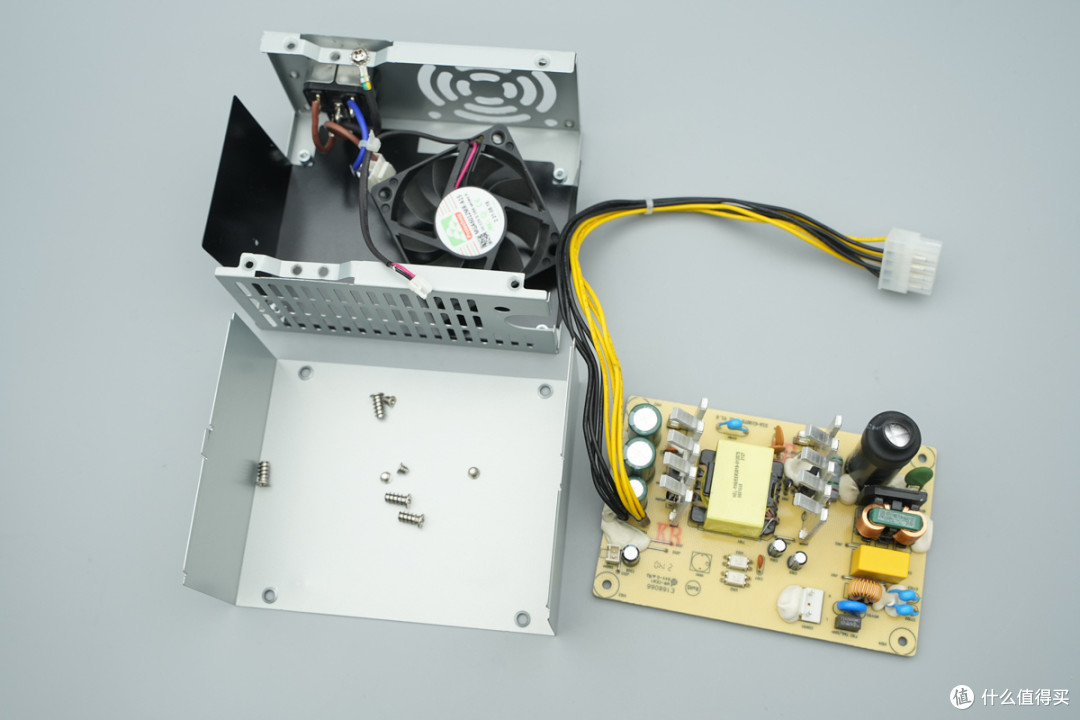

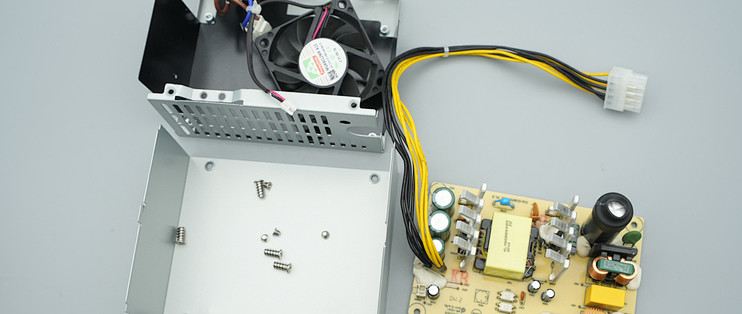

拆掉螺丝将PCBA模块取出，另一半壳体内部设有麦拉片绝缘。
散热风扇来自Protechnic永立，型号MGA6012MR-A15，规格为DC12V 0.18A。
PCB板采用单面印刷，正面设有保险丝、共模电感、滤波电容、变压器等器件，板子空间富余，初级开关管、次级同步整流管配有专门散热片。
背面设有电源主控芯片、运放、三极管等器件，初次级分界明显。

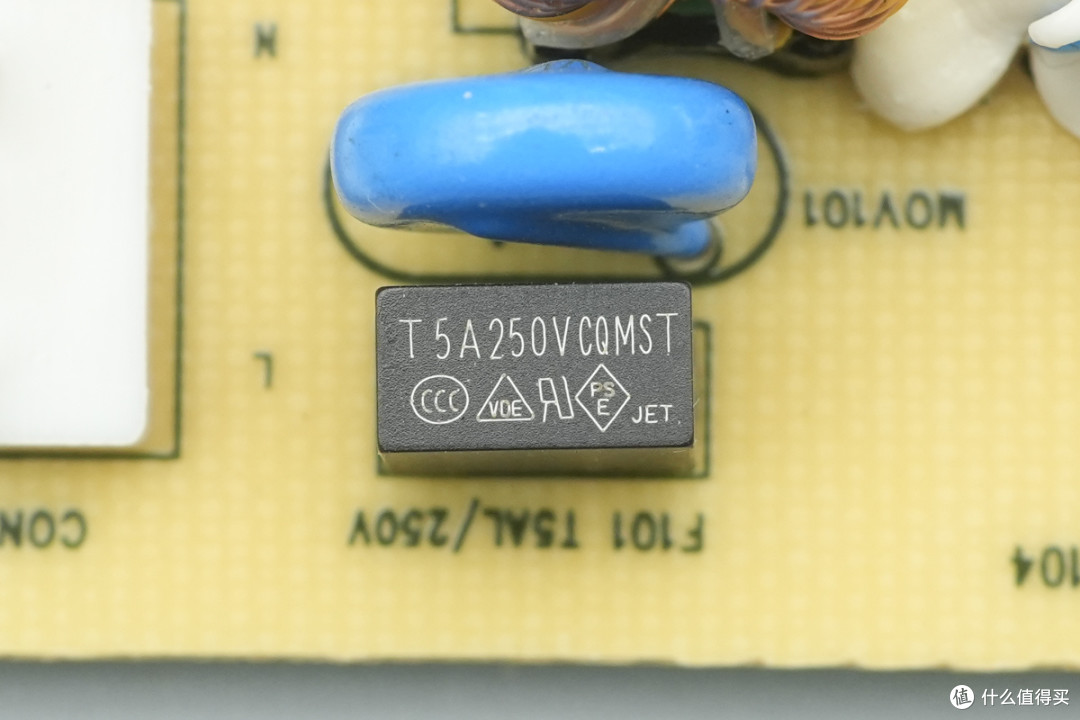

延时保险丝规格为5A 250V。
压敏电阻型号VDR10D561K，用于吸收过压浪涌。
共模电感特写，用于滤除EMI干扰。
两颗蓝色Y电容来自SHM南方宏明。
安规X2电容特写。
另一颗共模电感特写。
整流桥来自HY虹扬，型号GBU406，规格为4A 600V。

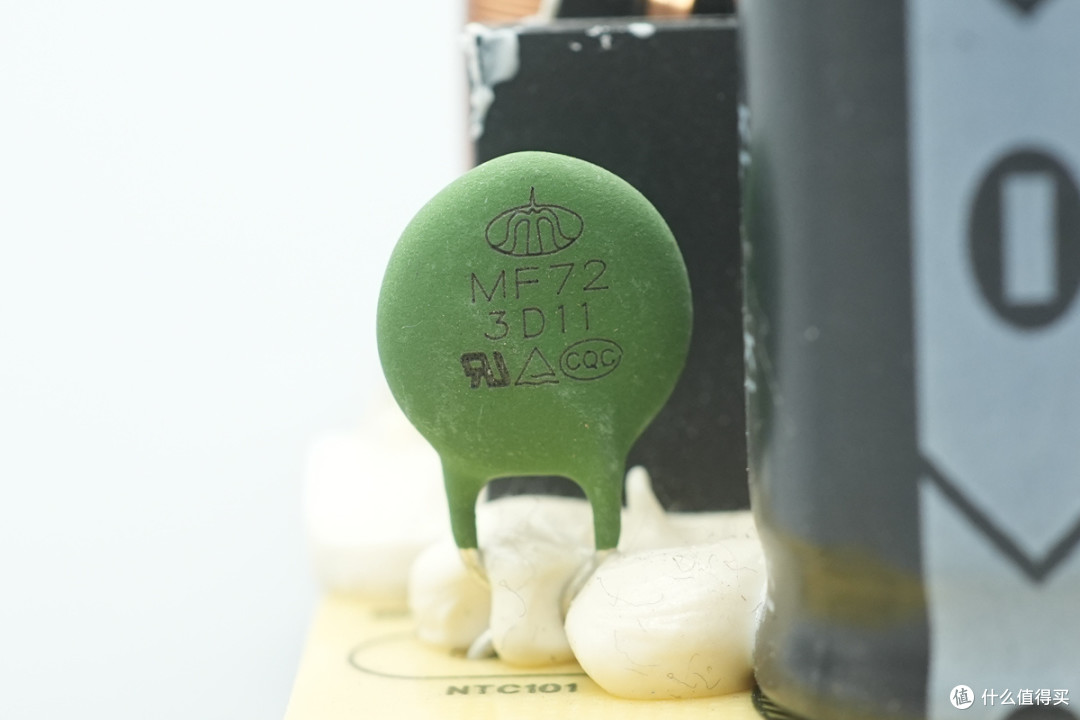

NTC热敏电阻来自时恒电子，为MF72系列，料号为3D11。
高压滤波电解电容来自Acon新中元，规格为150μF450V。
主控芯片供电电容为同品牌，规格均为22μF50V。
昂宝OB5282CP是一款高压绿色模式电流型 PWM 反激电源控制芯片，采用 SOP8 封装，专为离线式 AC-DC 反激开关电源设计，适配电源适配器、开放式框架开关电源、假负载设备等场景。
初级开关管来自JSMC吉林华微，型号JCS10N80FC，NMOS管，耐压800V，导阻1Ω，采用TO-220F封装。
色环电阻特写。
另一颗色环电阻特写。
1kV 高压瓷片电容。
另一颗高压瓷片电容特写。
变压器特写。
CT 817C光耦特写，用于输出电压反馈和保护。
蓝色Y电容来自松田电子。
肖特基整流二极管来自LIPTAI立泰，型号M30T100CT，规格为 100V/30A，采用TO-220封装。
热敏电阻特写，用于温度检测。

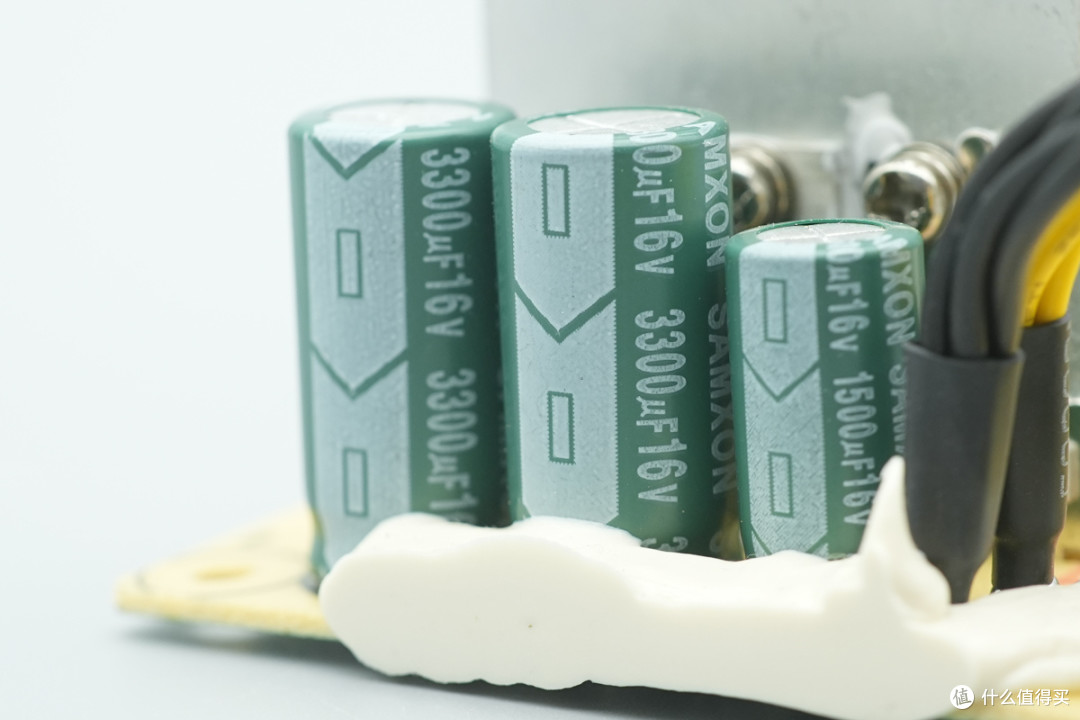

三颗输出滤波电容来自SAMXON万裕，其中两颗规格为3300μF16V。
一颗规格为1500μF16V。
运放来自UTC友顺科技，型号LM358G，这是一颗双路通用运算放大器，规格为单电源 3V~32V 宽压输入，采用 SOP-8 贴片封装。

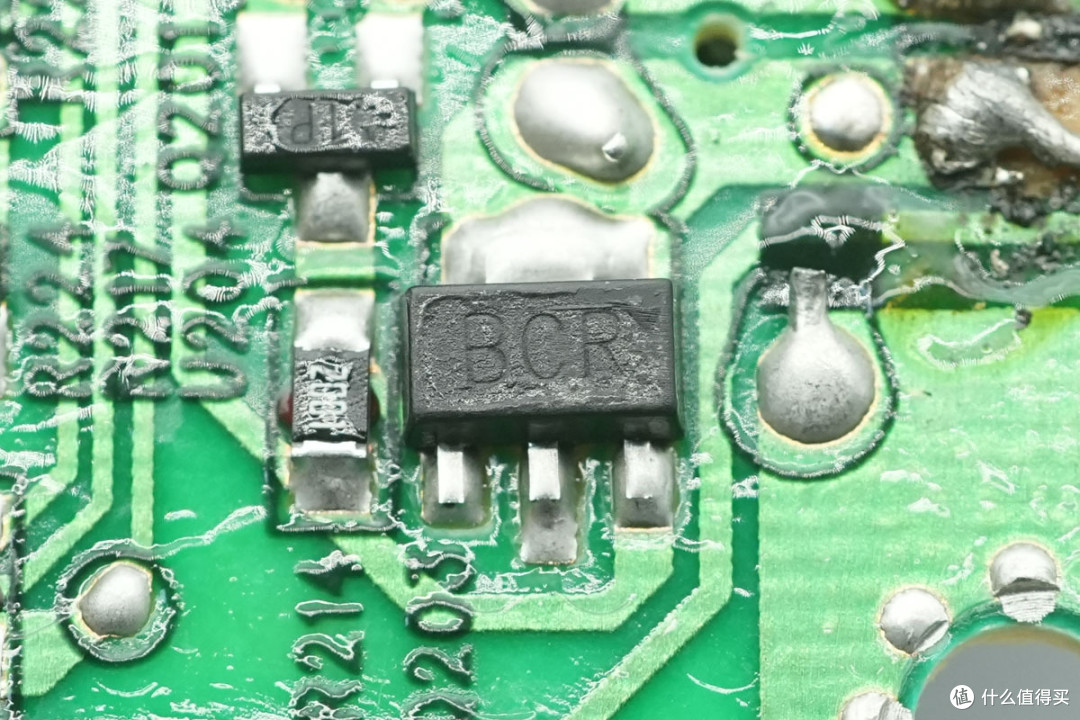

丝印BCR三极管用于风扇控制。
风扇供电滤波电容来自新中元，规格为47μF35V。
全部拆解一览，来张全家福。
服务器电源网拆解总结

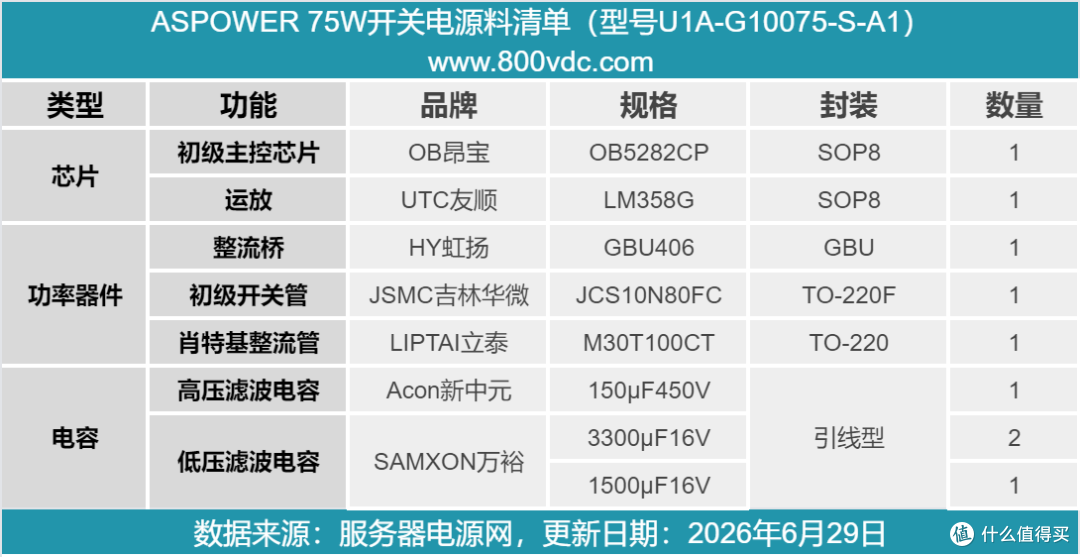

最后附上欧陆通75W内置电源的核心器件清单，方便大家查阅。
欧陆通75W内置电源是海康 NVR 专属定制方案，全金属外壳带来强烈工业质感，受专用 10Pin 非标输出端子限制，该电源通用性较差，无法改装为普通 PC 设备供电。侧面格栅通风孔与内置温控风扇形成完整散热风道，长时间满载运行温升控制更稳定。
通过拆解了解到，电源整机安规与 EMC 配置齐全，采用成熟反激 PWM 电路，并设计 RCD 尖峰吸收回路，从防雷、绝缘、稳压到故障锁存保护形成完整防护体系，完全适配安防设备 7×24 小时连续通电的使用工况，是一款针对性很强的工业配套电源。
