48V输入稳压芯片PW2153，150V超宽输入10A输出恒压恒流方案

48V输入稳压芯片完整选型方案

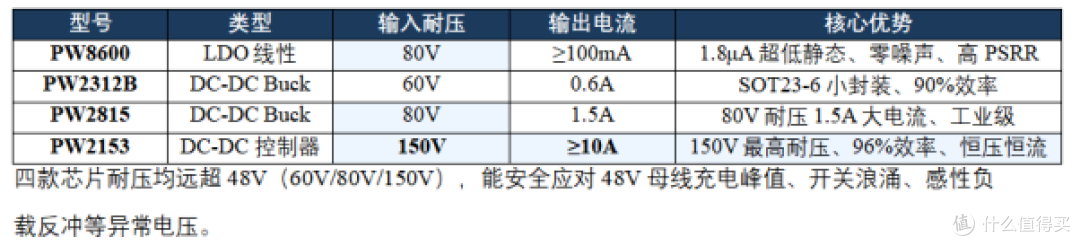

PW8600 · PW2312B · PW2815 · PW2153 四芯系统方案

从100mA LDO到10A+大电流 DC-DC 全覆盖48V应用

一、48V直流母线应用背景

48V直流电源是当前工业、通信、新能源领域最重要的中压直流母线之一，具备高电流供电能力、低传输损耗、安全电压等优势。典型48V应用场景包括：

• 电动车/两轮车控制器：13节锂电池组（54.6V满电/40V截止）

• 服务器/数据中心：48V机柜直流供电、开放式机柜

• 5G基站/通信设备：-48V通信电源系统

• POE++高功率供电：安防、企业网络

• 轻型新能源汽车：低压辅助系统48V母线

• 工业自动化：伺服驱动器、变频器、工业机器人

• 太阳能充电控制器：12V/24V/48V三频兼容

将48V母线稳定降压至下游MCU、传感器、驱动控制芯片所需的3.3V/5V/12V等电压，需要耐压远超48V且具备充分裕量的稳压芯片（电池充满时可达54V+，需考虑浪涌峰值）。平芯微半导体提供四款覆盖48V输入全面需求的稳压方案：

二、PW8600 —— 80V耐压、超低功耗小电流LDO

PW8600是80V高耐压、超低静态电流（1.8μA）的高精度LDO，非常适合为48V系统中MCU、传感器、AD/DA基准电压提供低噪声副电源，尤其适用于需长时间待机的电池供电设备。

48V应用设计要点：

48V→PW8600应用中芯片本身压差=43V（50满电时更高），必须限制负载电流以避免芯片过热：

• 48V→5V/10mA：P=43×0.01=0.43W，SOT89-3L封装可直接应用

• 48V→5V/50mA：P=2.15W——建议串联100Ω/2W电阻分担压降

• 48V→5V/100mA：不推荐LDO方案，转用DC-DC

• CIN=COUT=10μF/100V陶瓷电容

最佳适用：实时时钟（RTC）、待机MCU供电、传感器参考电压、电池供电设备的微安级待机副电源。

三、PW2312B —— 60V/0.6A SOT23-6小体积DC-DC

PW2312B是内置功率MOSFET的SOT23-6小封装DC-DC降压转换器。虶60V耐压已覆盖48V标称电压，但考虑到锂电池充满可达54.6V，建议PW2312B适用于48V稳定型应用（电池已充满后的放电过程）或需额外串联限压的场景。

48V应用建议：

• 建议在输入端并联TVS管（54V钳位），防止瞬态峰值超过60V耐压

• CIN推荐选用100μF/80V电解电容与10μF/80V陶瓷电容并联

• 续流二极管需选用SS28（2A/80V肖特基）以上耐压

• 适用于48V→小电流零散负载：交互屏、风扇、LED指示等

四、PW2815 —— 80V/1.5A工业级DC-DC降压——推荐首选

PW2815是48V输入应用中的理想选择！80V最大输入与48V标称形成1.67倍安全裕量，充分覆盖13串锂电满电、瞬态浪涌、感性反冲等所有异常。1.5A峰值电流满足多路负载需求，90%效率发热低。

48V输入输出配置：

输出电压公式：Vout = 0.812V × (R1/R2 + 1)

48V应用推荐BOM：

• CIN：100μF/80V电解电容 + 10μF/100V陶瓷

• COUT：22μF×2 MLCC（Vout≤9V）或100μF电解+10μF MLCC（Vout≥12V）

• 输入TVS：SMBJ58A或SMBJ64A防尖峰

• 适用场景：中小型48V设备主电源，如POE交换机、监控系统、小型工业控制器、电动自行车仪表盘

五、PW2153 —— 150V宽输入、≥10A大电流DC-DC控制器（旗舰级）

PW2153是平芯微48V稳压方案中的旗舰型号！8V~150V极宽输入范围，支持5V/3A、甚至12V/10A大电流输出，效率高达96%。同时支持恒压和恒流双模式，适用于电动车控制器、充电器、大功率LED驱动等高端应用。

48V→5V/3A推荐BOM（基于规格书DEMO）：

• 电感L1：47μH（饱和电流≥5A）

• 外部MOS Q1：高耐压N-MOS，如AOD4184或同等型号（100V/20A）

• 续流二极管D1：SS510（5A/100V肖特基）

• CIN：47μF/100V电解 + 0.1μF MLCC

• COUT：220μF/25V电解

• 采样电阻R7：0.06Ω（定电5V/3A输出）

• R1=R3=5KΩ, R2=R4=62KΩ（设定5.1V输出）

• 输入TVS：SMBJ100A吸收尖峰

PW2153最佳适用场景：

• 电动车/两轮车控制器的主电源（需充电时承受54V+电压）

• 车充、电池充电器（可利用恒压恒流双模式）

• 大功率LED驱动（恒流模式控制LED亮度）

• 服务器/途信设备的中间级降压（48V→12V）

• 工业电源适配器

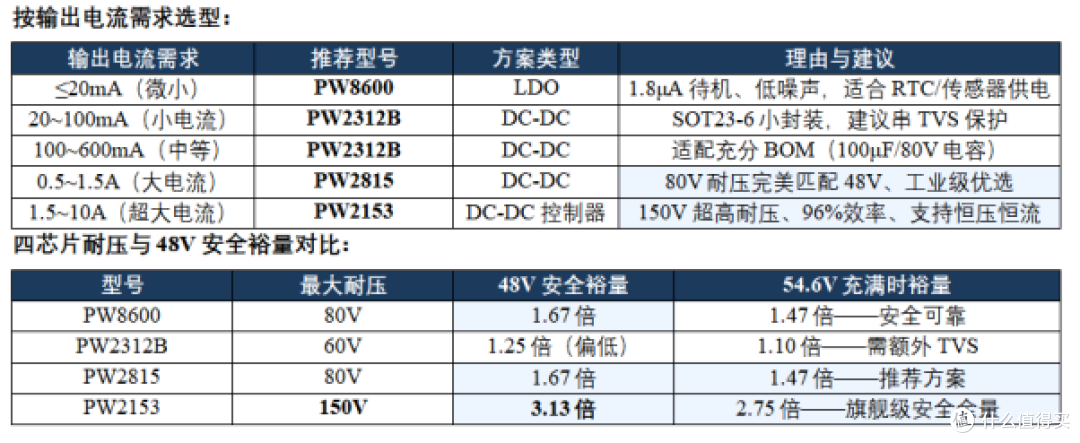

六、48V应用快速选型指南

七、48V典型应用方案

1. 电动车/两轮车控制器方案

13串锂电池组癈5V/3.3V低压供电方案：

• 主电源：PW2153 (48V→5V/3A) 驱动MCU + 显示屏 + 传感器阵列

• 待机副电源：PW8600 (48V→3.3V/10mA) 为RTC、唇未提醒电路供电

• 一主一备，控制器总待机功耗<50μA

2. POE++高功率供电设备

48V POE交换机供电的摄像头/AP方案：

• PW2815 (48V→12V/1.5A) 驱动云台电机、红外灯

• PW2312B (48V→5V/0.6A) 为主控SoC供电

• PW8600 (48V→3.3V/20mA) 为低功耗传感器供电

3. 小型服务器/工业控制器

48V直流供电的信号细化方案：

• PW2153 (48V→12V/10A) 为CPU/GPU/硬盘提供中间级12V总线

• PW2815 (12V→5V/1.5A) 二级降压，为USB接口供电

• PW8600具备高PSRR特性，适合为ADC参考、模拟面供电
