iPhone18Pro主板大改：私自扩容要报废，双层主板夹SoC被彻底摒弃

最近印度塔塔电子遭黑客攻击，一大波 iPhone18 Pro 内部图纸外泄，先澄清个误区：就算图纸全漏给华强北，也造不出完整 iPhone，供应链、芯片门槛根本跨不过去（那种说华强北提前造出iPhone18系列的怎么会有人信呢？）。

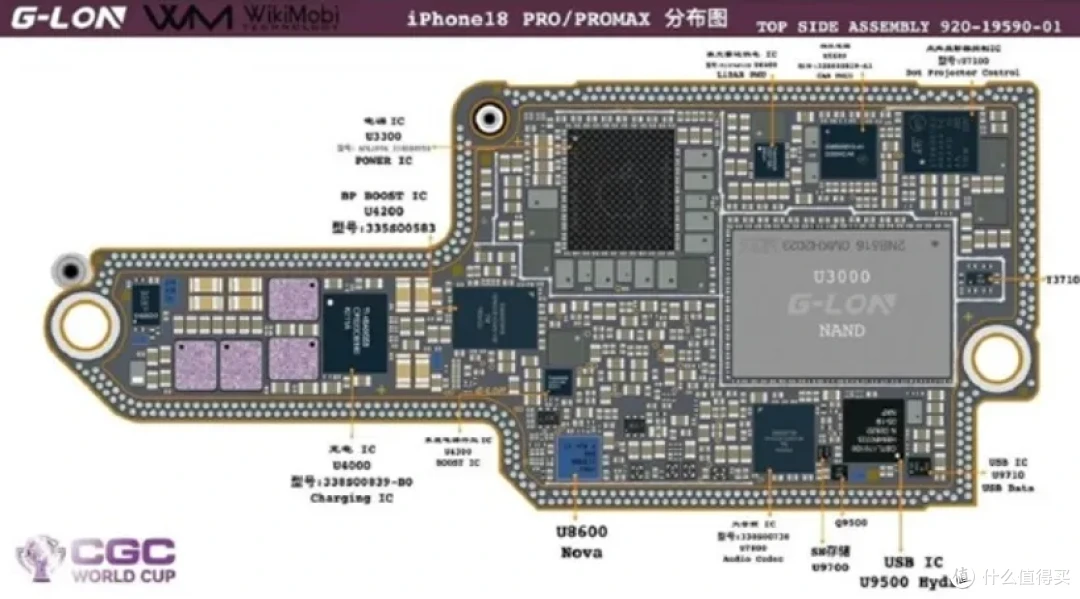

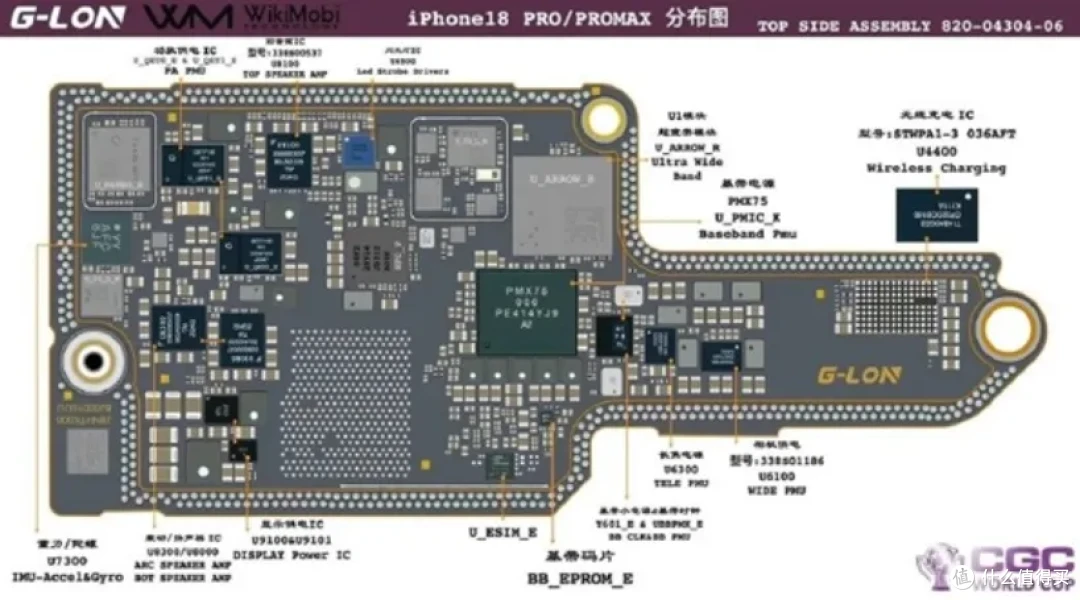

这次泄露最硬核的是全套主板布局，苹果用了多年的双层主板夹SoC方案方案直接淘汰。L 型主板结构保留，但 A20 Pro 芯片挪到主板表层平铺，不再被两层板夹在中间。改动核心就是解决发热。之前芯片夹在夹层，热量要穿透多层电路板才能散出去，高负载极易发烫。新版芯片直接贴紧机身 VC 均热板、散热石墨，导热路径大幅缩短，长时间玩游戏、拍视频温控会清爽不少。

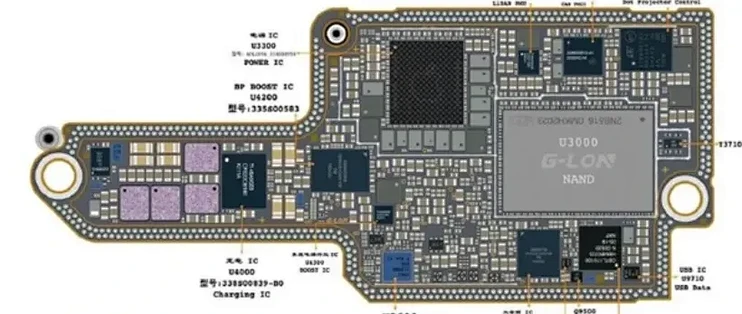

但普通用户要注意一个大坑：存储硬盘被塞进双层主板夹层，外面完全碰不到。以往维修店直接拆焊扩容的路子走不通了，想要改容量，得高温拆分整块主板，换硬盘后还要精密植锡重新贴合。

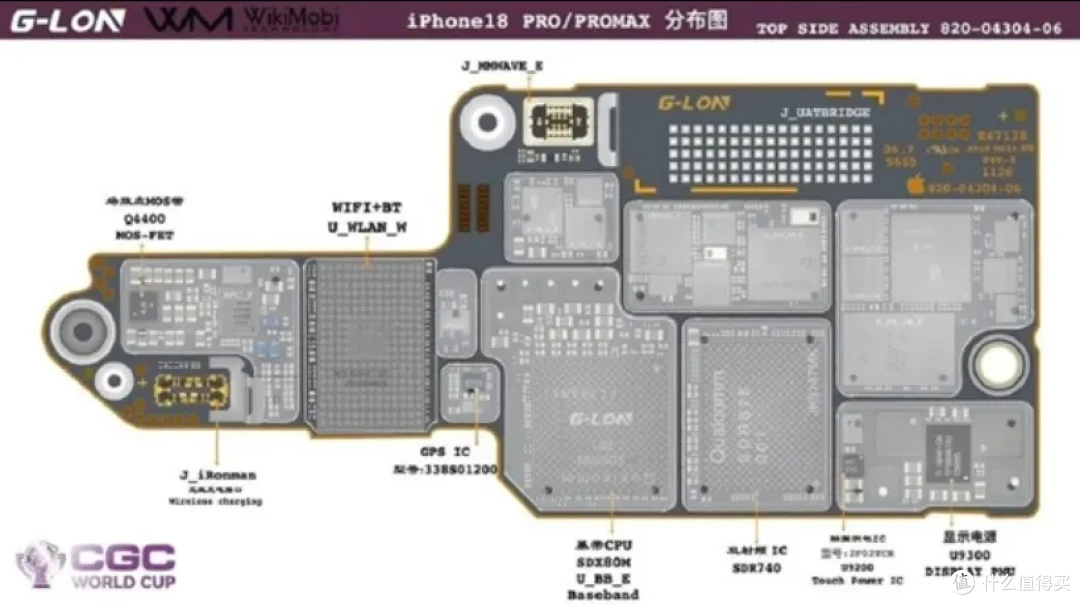

整套工序容错率极低，只要加热温度、焊接对位稍有偏差，整块主板直接报废，维修成本和翻车风险翻倍，以后想省差价扩容基本不现实。至于硬件配置，这次曝光的骁龙 X80 基带、多组独立影像供电芯片都属于常规升级，没有颠覆性新功能，整体还是稳步迭代的路子。
