抽线断线拯救!单线复用升级,轻松实现IPTV三用!
事情起因:
工作需要加装1台宽带,联通推出2000m+1000m宽带的套餐比较合适,所以就选了这个套餐,把家里的宽带升级到2000m,工作需要的新增了1000m。
家中原本网络情况:
光猫在弱电箱, 桥接模式路由器拨号, 弱电箱一共7根网线, 弱电箱去往客厅3根, 1根拨号 1根内网回传 1根iptv,剩余4根通过交换机都是去往卧室、
因为要2000m 所以特地将 光猫换成中兴g7615 带一个2.5G口 , 路由器换成 华硕天选路由器ax5400 带一个2.5Gwan口 一个2.5G lan口, 既然都换成2.5g了 最后把弱电箱里的交换机 换成兮克 8全2.5G口轻管理交换机 了
此时,感觉性能瓶颈在于 预留网线 ,2018年装修留的6类网线,最大跑到了1200m就上不去了。
此时,动心抽线换线,给专门做网络的朋友打电话,朋友很给力说我给你搞8类秋叶原的网线,一个水晶免打头在60+。在此很感谢啊,当时心态又不要钱的,能多好就要多好,给自己埋下了大坑
改造曲折的过程:
8类网线是真粗真硬啊
目测在8-9mm粗啊,弱电箱去客厅一共3根线,结果发现 2根6类在1个 20电工管 1根6类在1个16电工管里, 抽线师傅说 20管有可能 16管估计不行, 结果把20管里的2根6类线抽了,成功把1根8类放进去了, 16管 抽线的时候有死弯, 抽断了,师傅找了穿线器,结果怎么也不能穿过来试了4个小时,到了晚上6点也不行,当时心如死灰了,说还不如不折腾。
最终结果弱电箱 去 客厅 3根6类 变成了 1根 8类
此时网络, 要么拨号成功 IPTV没 要么iptv成功 外网没,因为没有回路回弱电箱 内网全断
拯救过程:
第一个版本:利用光猫超级密码+路由器iptv功能
找到了光猫的超级密码(不知道找不到的鱼一下),找到wan口链接,着重看iptv的那个链接 vlan vid数值记住,然后调整vlan绑定, 将iptv的vlan口 绑定到 拨号上网的口 ,然后去华硕路由器设置 iptv -手动设置 - lan4 pro -iptv的vlan 号 以及vid 号 ,此时我犯了个严重错误 : 光猫设置vlan绑定的时候, 填写 / 的时候,数字一定要一样, 比如 9/9 代表 vlan9 ,我的外网vlan是7 iptv是9 写成了 9/7 ,结果测试到崩溃也没成功,还是本地网友帮忙找教程调整了设置,感谢沙河大神。
但是实际使用有问题:网速不稳定 一会700-900m 一会1200-1500m 一会1900m ,IPTV出现 卡顿几秒后 又好了 看了1个小时卡顿了4次吧 ,内网全无 有线mesh也没了 因为没有信号能回弱电箱了。
冷静下来动脑子,看了b站大神的视频(卡卡)加以学习,挑战 一线3用。
最终一线三用的版本:
硬件部分: 原有 光猫中兴G7615 兮克8口 全2.5G交换机 华硕天选路由器
新增硬件:兮克5口全2.5G交换机

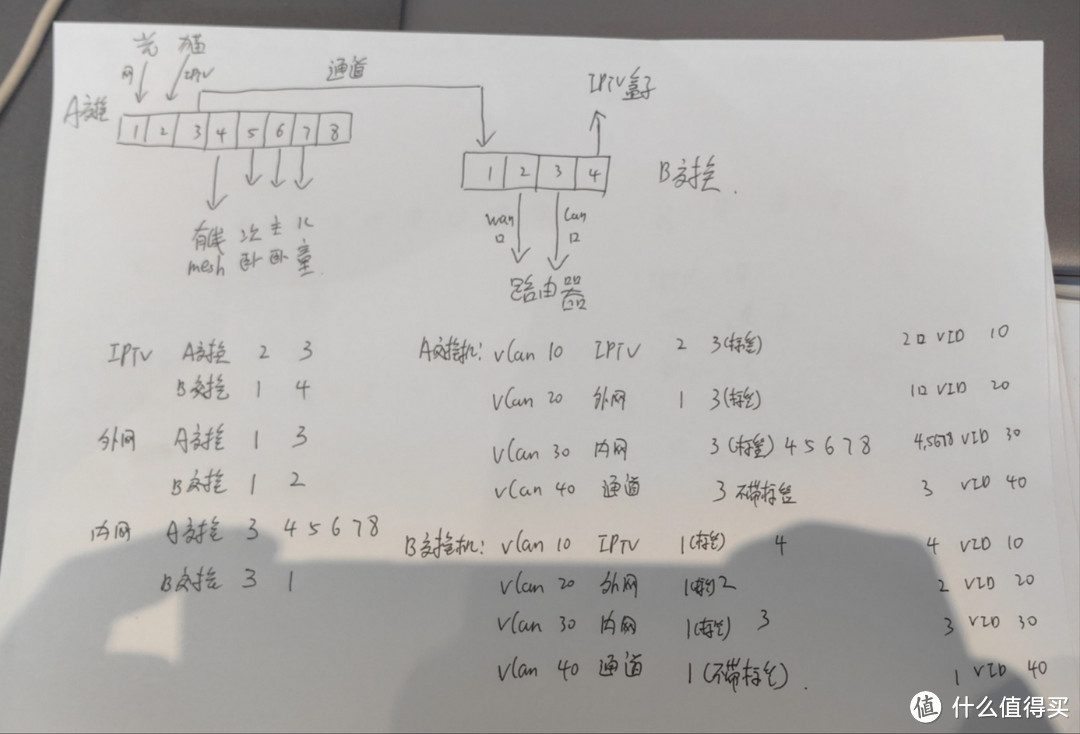

A交换机就是8口的兮克在弱电箱里的那个,接线图如上。

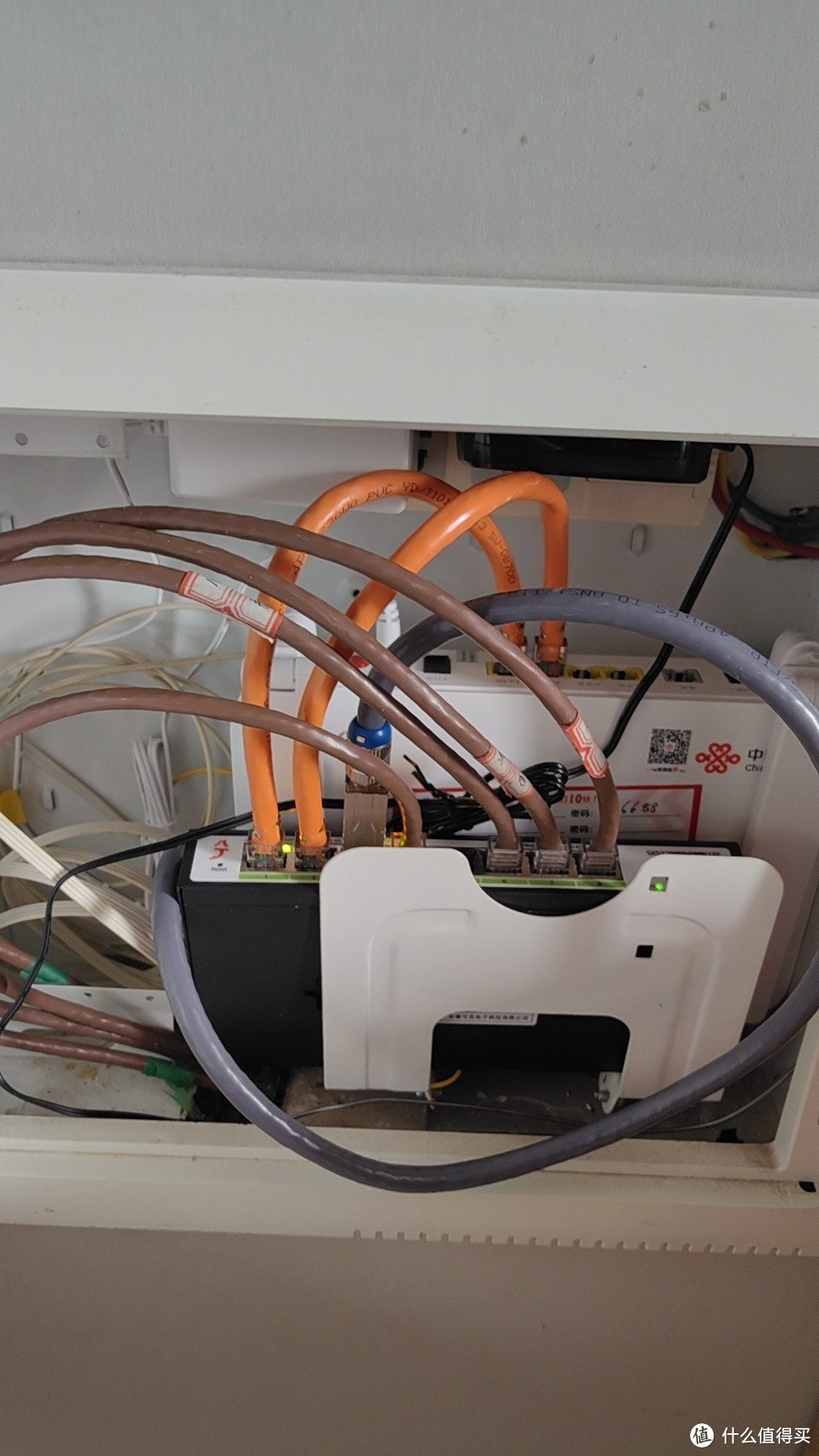

2根橘色用于网路拨号的7类,1根灰色用于通道的8类,卧室都是6类我的通道线是8类的网线,应该不存在性能卡顿吧。为了防止设备之间的线缆问题,全部又找了我的朋友,要了5根7类的跳线,听说做了2个多小时的水晶头,手废了。
重点是VLAN的设置,白话讲就是 交换机中的虚拟局域网,看数据流向经过那几个口,就设成1个VLAN组,举例: IPTV 从光猫进A交换机的2口,然后从A交换机的3口流向,B交换机的1口,最终达到B交换机的4口, 那么这个VLAN就是IPTV的组别,在A交换机设置 VLAN 10(这个数自己随便设)名称 IPTV , 它上面有个选择 标签 tagged 非标签untagged ,怎么选? 逻辑是 这个口如果多个VLAN使用,就是标签,只有1个VLAN 组别使用 就是 非标签。VID 值就是 他是多少VLAN数值就填多少。
VLAN组别设置建议先画图,捋清楚 IPTV 外网 内网 3个组别的流向,然后看重复的口 设置标签 ,最后按图插线即可。
最终结果:
IPTV 正常不卡顿,因为没有经过路由器,仅仅是交换机数据的交换。
外网一切正常,我在看电视的时候,用路由器测网能达到满速,毕竟通道那根线是8类线。
内网全部在弱电箱里接上,mesh也一切正常。

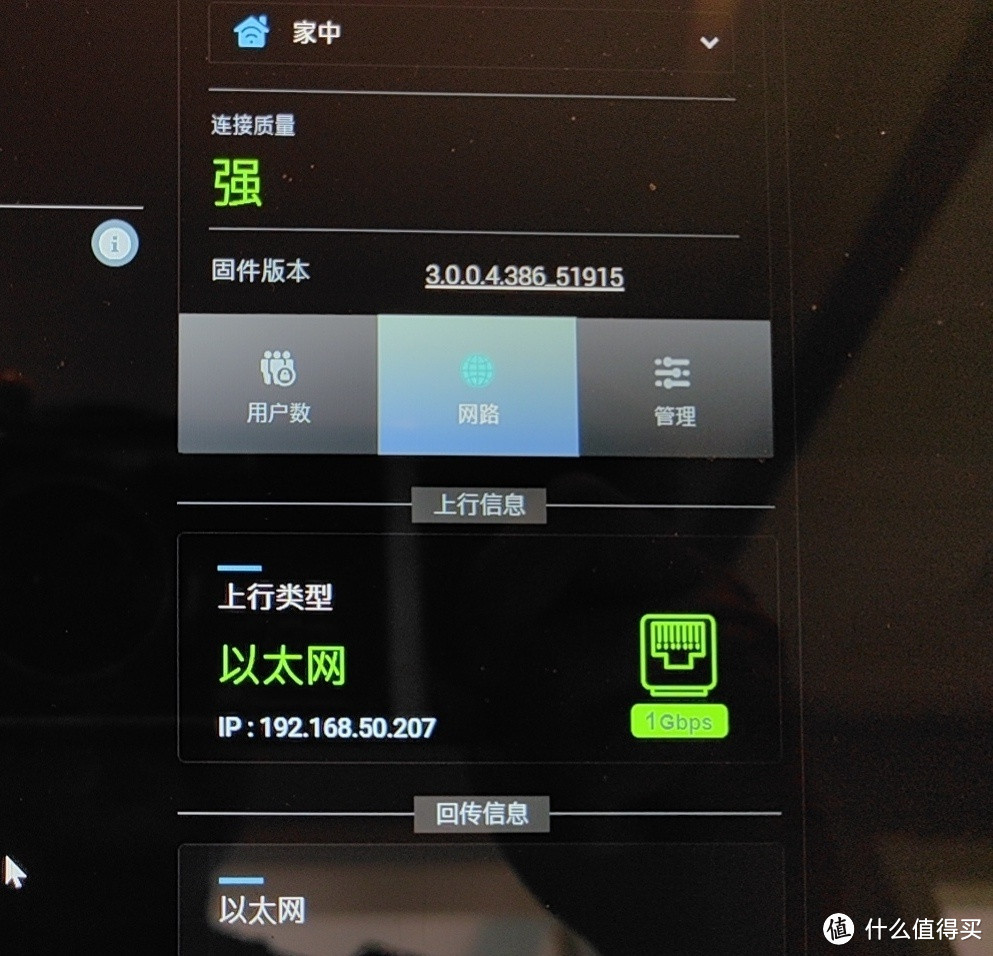

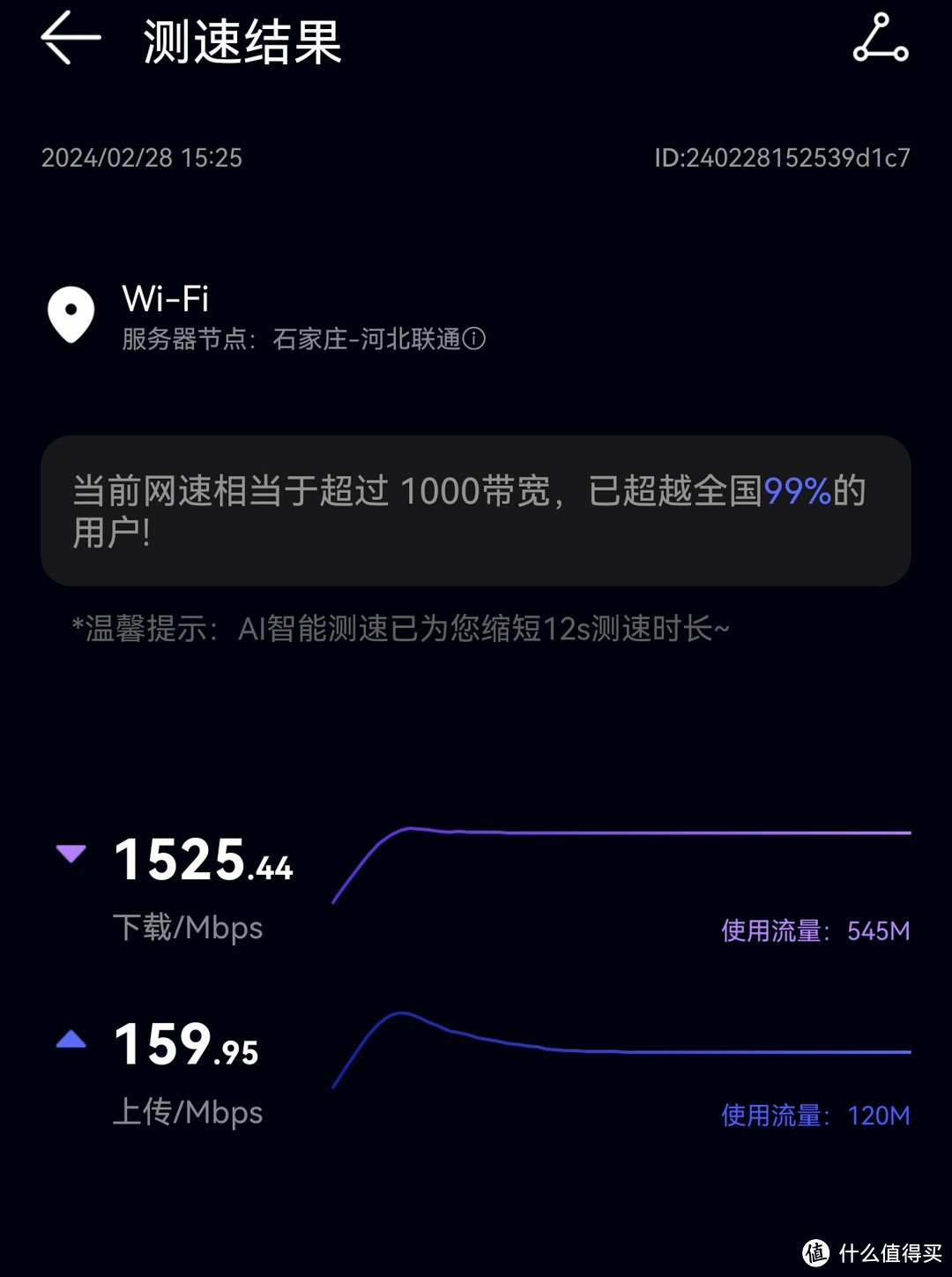

显示以太网连接,因为之前的线是6类的,所以是1gbps现在唯一问题就是无线跑不满,路由器后台直测能到2000+,用路由器贴脸测,手机显示wifi6的连接速率在2401m,但实际只跑到1500m就上不去了,华硕路由器 澳大利亚模式,固定160mhz通道都设置了,也不行。求大神给出个招
通过这次改造,虽然有波折,最终实现了,路由器2.5G口 7类线 到 弱电箱2.5G交换机 8类线 到 客厅2.5G交换机 7类线到 路由器2.5Gwan口 然后 路由器2.5Glan口 回7类线 交换机。
未来5年不折腾了,不折腾了,朋友说你这都性能超使用了,谁叫咱愿意折腾啊,知道可能用不着,就是想到了,愿意折腾。第一次写,大神们 请勿喷
