可能是最全的家庭网络组网方案2.0版

前言

我在2023年发布过《可能是最全的家庭网络组网方案（干货思路版）》。

然后就有很多所谓的大的博主开始抄袭我的标题和我的网络拓扑图，总之二次创作我也拦不住😭。

如今过去两年了，我打算再出一个升级版，把这段时间遇到的网友私信还有自己的使用情况出一个更新版。

老规矩，不说复杂的知识，提供组网思路，具体操作办法可以自行百度或者知乎搜，相信聪明的你一定可以找到符合你家的组网方案。（有基础知识的人可以跳过第一节）

主要更新内容：

1、更新更通俗易懂的话，更新更易懂的网络图；

2、结合不同需求更新更多种方案，更新组网推荐；

3、更新组网难度、成本清单等等。

一、一句话解释组网常识

Q1：组网是什么？
A1：把多个的路由器通过配置、协议连接在一起，组成一张大的网络。

Q2：组网为了什么？
A2：主要是解决单台路由器网络覆盖、网络质量问题。如果你家一台路由器就能覆盖完且房间哪里网络都很好，就完全不用考虑组网。

Q3：组网要怎么进行？
A3：简单来说，不同的路由器通过无线、有线两种方式连接以后，通过协议进行组网。组网的方式简单分为串联组网（一台主路由下接多台子路由）和并联组网（多台路由接到一台光猫或其他联网设备）。

Q4：组网和桥接的区别？
A4：桥接是下级路由接上级路由两个独立的个体，组网是下级路由器与上级路由相同配置形成一个整体。

Q5：光猫的工作模式有哪几种？
A5：现在主要有光猫拨号上网（PPPOE模式）和光猫桥接（Bridge模式）。光猫拨号上网即光猫是第一层路由器，充当光电转换+路由器的功能；光猫桥接就是光猫只进行光电转换。

Q6：路由器的工作模式有哪几种？
A6：通常的路由器主要有拨号上网（PPPOE模式）、自动获取ip（DHCP模式，也叫动态ip模式）、AP模式、静态ip（STATIC模式）、桥接（Bridge模式）、中继模式等等。最常适用的模式就是拨号上网、动态ip、AP模式，特殊情况下会使用静态ip模式、桥接模式。通常需要对应光猫的工作模式，最基础的就是三种：光猫拨号上网+主路由器自动获取ip模式、光猫桥接+主路由拨号上网、光猫拨号上网+路由器AP模式。

Q7：什么是单线复用？什么是VLAN交换机？
A7：单线复用，顾名思义，一根网线用作多种数据的传输作用；而VLAN交换机，也称为网管型交换机，可以划分虚拟局域网的交换机。

这里再简单解释一下，普通交换机的网口1、2、3、4、5是相通的形成一个物理的局域网，你任意一根网线插到1口，剩余2、3、4、5网口都是能接收到数据的；而VLAN交换机可以把网口1、2、3划分到一个虚拟局域网，网口4、5划分到另一个虚拟局域网，那么网口4、5的虚拟局域网是不能和网口1、2、3的虚拟局域网之间相通的，网口4、5之间可以相通，网口1、2、3之间可以相通。

Q8：什么是VLAN id？什么是Trunk口？什么是Access口？
A8：VLAN id就是跟某一个虚拟局域网打上特定的标签号，交换机通过id来识别数据。Truck口就是可以允许多个VLAN通过的接口，一般就是两个交换机连接的口；Access口就是只允许一个特定id的VLAN通过的接口，一般就是用于连接设备的口。

这里再解释一下为啥要分虚拟局域网，我们运营商光猫传递的主要业务有两个：宽带业务和IPTV业务，而这两个业务都是默认被运营商打着标签的，比如宽带id是101，IPTV id是103，所以一根光纤就承担了这两个业务。而我们想通过一根网线来传递这两个业务，也需要给这两个数据打标签通过VLAN交换机划分和汇合。当然主路由获取宽带以后给LAN口的数据也可以划分为一个虚拟的局域网，家庭局域网自己可以打一个id比如102。

二、组网方案大全

还是主要根据需求、家庭环境来进行组网方案的配置。强烈建议弱电箱不要放无线路由器，发热量大、影响网络质量导致卡顿等。所以以下方案不特别说明的话，默认按：弱电箱默认放光猫+交换机考虑。

第一类需求：网络+IPTV电视，客厅放置主路由且需要看IPTV

方案1：常规方案

成本：

1、学习成本：组网难度🌟简单，直接接线即可；

2、装修成本：弱电箱到客厅预留三根网线，其余房间各一根网线；

3、设备成本：普通交换机1台，主路由1台，子路由按需1台以上。

描述：

1、网络流向：光猫→主路由→普通交换机→各子路由、有线设备；

2、IPTV流向：光猫→机顶盒（电视）。

3、设备工作模式：光猫拨号上网+主路由器自动获取ip模式、光猫桥接+主路由拨号上网两种方式均可，无需特殊设置。

可以看到，三根网线就是用于光猫到主路由、主路由到交换机以及光猫到电视的三种数据传递。

拓扑图：

方案2：常规方案进阶

成本：

1、学习成本：组网难度🌟🌟一般，光猫需要进行VLAN绑定设置；

2、装修成本：弱电箱到客厅预留两根网线，其余房间各一根网线；

3、设备成本：普通交换机1台，支持IPTV的主路由1台，子路由按需1台以上。

描述：

1、网络流向：光猫→主路由→普通交换机→各子路由、有线设备；

2、IPTV流向：光猫→主路由→机顶盒（电视）；

3、设备工作模式：光猫拨号上网+主路由器自动获取ip模式、光猫桥接+主路由拨号上网两种方式均可，无需特殊设置。

特别注意，事先需要对光猫进行设置，将光猫的网口1绑定宽带以及IPTV口（网上教程多）并记住IPTV数据的VLAN id值，这样从光猫网口1个口出来的数据种就包含了宽带和IPTV两种数据，然后利用主路由的IPTV透传功能就能实现主路由接机顶盒看IPTV。可以看到，两根网线就是用于光猫到主路由、主路由到交换机的数据传递。

拓扑图：

方案3：并联组网方案（AP模式MESH、光猫组网方案）

成本：

1、学习成本：组网难度🌟🌟一般，光猫需要进行VLAN绑定设置、路由器需设置IPTV id；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：普通交换机1台，支持IPTV、AP MESH的主路由1台，支持AP MESH的子路由按需1台以上。

描述：

1、网络流向：光猫→普通交换机→主路由、各子路由、有线设备；

2、IPTV流向：光猫→普通交换机→主路由→机顶盒（电视）；

3、设备工作模式：通常要求光猫拨号上网+路由器AP模式，此种方式下，路由器做AP会丧失很多自身的功能。但是一种情况除外，锐捷路由器推出的光猫组网方案，利用路由器自身的VLAN功能，实现了在此种情况下，仍然可以由主路由拨号上网，属于一种特殊情况，不展开讨论了。

同样特别注意，事先需要对光猫进行设置，将光猫的网口1绑定宽带以及IPTV口（网上教程多）并记住IPTV数据的VLAN id值，这样从光猫网口1个口出来的数据种就包含了宽带和IPTV两种数据，然后利用主路由的IPTV透传功能就能实现主路由接机顶盒看IPTV。

拓扑图：

方案4：并联组网方案进阶（AP模式MESH进阶）

成本：

1、学习成本：组网难度🌟🌟一般，光猫最好为全千兆口、需要进行VLAN绑定设置且开通光猫每个网口的网络，路由器需设置IPTV id；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：支持IPTV、AP MESH的主路由1台，支持AP MESH的子路由按需1台以上。

描述：

1、网络流向：光猫→主路由、各子路由、有线设备；

2、IPTV流向：光猫→主路由→机顶盒（电视）；

3、设备工作模式：通常要求光猫拨号上网+路由器AP模式，此种方式下，路由器做AP会丧失很多自身的功能。

简单来说，这种方案就是在方案3的基础上省了一个交换机，除了需要对光猫的网口1绑定宽带以及IPTV口并记住IPTV数据的VLAN id值外，还需要将光猫的2、3、4等其余网口均绑定宽带业务。这样从光猫网口1个口出来的数据种就包含了宽带和IPTV两种数据，2、3、4网口出来是的宽带业务。最后再利用主路由的IPTV透传功能就能实现主路由接机顶盒看IPTV。

拓扑图：

方案5：两台VLAN交换机组网方案

成本：

1、学习成本：组网难度🌟🌟🌟较难，需要学会对VLAN交换机进行设置；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：VLAN交换机2台、主路由1台，子路由按需1台以上。

描述：

1、网络流向：光猫→弱电箱VLAN交换机1→客厅VLAN交换机2→主路由→客厅VLAN交换机2→弱电箱VLAN交换机1→各子路由、有线设备；

2、IPTV流向：光猫→弱电箱VLAN交换机1→客厅VLAN交换机2→机顶盒（电视）；

3、设备工作模式：光猫拨号上网+主路由器自动获取ip模式、光猫桥接+主路由拨号上网两种方式均可，无需特殊设置。

VLAN交换机1、2之间就是通过Trunk口连接，实现了弱电箱到客厅一根线承担宽带业务、IPTV业务、家庭局域网有线回程三个作用。这是最容易接线最清晰的一种方案，就是需要一点学习成本，对VLAN交换机要进行设置，能完全搞明白的这个方案，才能对接下来几个更高阶的方案理解更深。

拓扑图：

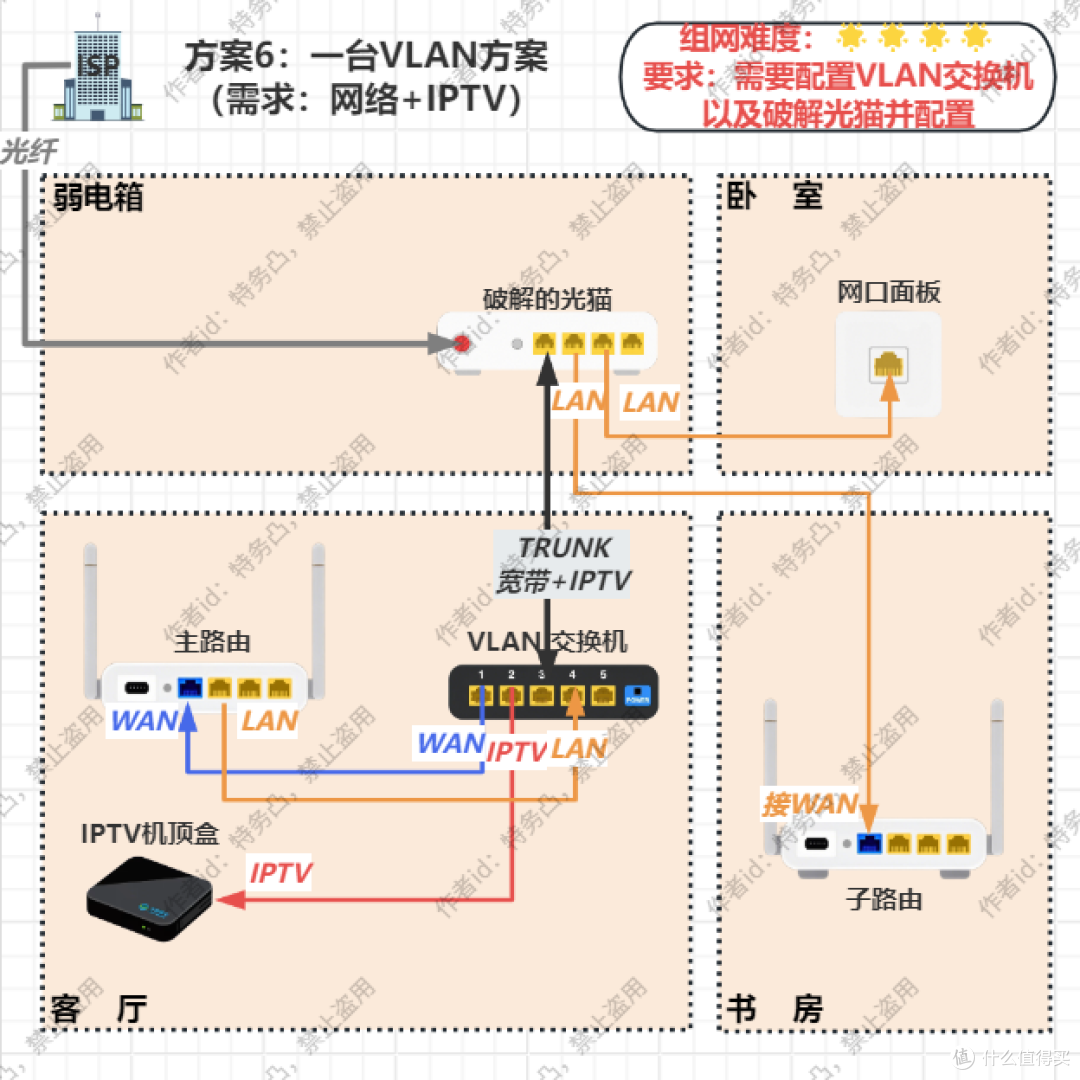

方案6：一台VLAN交换机组网方案

成本：

1、学习成本：组网难度🌟🌟🌟🌟困难，需要学会破解光猫+对VLAN交换机进行设置；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：VLAN交换机1台，主路由1台，子路由按需1~3台。

描述：

1、网络流向：破解的光猫→客厅VLAN交换机→主路由→VLAN交换机→破解的光猫→各子路由、有线设备；

2、IPTV流向：破解的光猫→客厅VLAN交换机→机顶盒（电视）；

3、设备工作模式：建议光猫桥接+主路由拨号上网+关闭光猫的DHCP服务，否则可能局域网内ip地址冲突；如果非要光猫拨号，也可以采用光猫拨号上网+主路由静态ip+关闭光猫的DHCP服务。详细的操作可以看我写的另一篇实操文章，我有一个房子就是采用这种组网模式。

完全理解了两台交换机的组网方案，就能很好理解通过省下一台交换机对光猫设置实现同样功能，因为光猫就是一个天然的VLAN交换机。光猫与客厅VLAN交换机之间就是通过Trunk口连接，实现了弱电箱到客厅一根线承担宽带业务、IPTV业务、家庭局域网有线回程三个作用。

拓扑图：

方案7：〇台VLAN交换机组网方案

成本：

1、学习成本：组网难度🌟🌟🌟🌟🌟特别困难，需要学会破解光猫+对路由器刷机并设置VLAN；

2、装修成本：弱电箱到客厅、各个房间各一根网线。

3、设备成本：支持刷openwrt等系统的主路由1台，子路由按需1台以上。

描述：

1、网络流向：破解的光猫→OP主路由→破解的光猫→各子路由、有线设备；

2、IPTV流向：破解的光猫→OP主路由→机顶盒（电视）。

3、设备工作模式：建议光猫桥接+主路由拨号上网+关闭光猫的DHCP服务，否则可能局域网内ip地址冲突；如果非要光猫拨号，也可以采用光猫拨号上网+主路由静态ip+关闭光猫的DHCP服务。

完全理解了两台交换机、一台交换机的组网方案，那么我们可以再剩下一台交换机，因为光猫就是一个天然的VLAN交换机、支持openwrt等系统的路由器通过设置也能成为一个VLAN交换机。光猫与主路由之间就是通过Trunk口连接，实现了弱电箱到客厅一根线承担宽带业务、IPTV业务、家庭局域网有线回程三个作用。

拓扑图：

方案8：无线组网方案

成本：

1、学习成本：组网难度🌟🌟一般，光猫需要进行VLAN绑定设置；

2、装修成本：弱电箱到客厅仅一根网线（注意：只建议在此种极端情况无线组网，一旦到各个房间有网线就不建议无限组网方案）；

3、设备成本：支持IPTV的主路由1台，子路由按需1台以上。

描述：

1、网络流向：光猫→主路由→各子路由；

2、IPTV流向：光猫→主路由→机顶盒（电视）；

3、设备工作模式：光猫拨号上网+主路由器自动获取ip模式、光猫桥接+主路由拨号上网两种方式均可，无需特殊设置。

同样特别注意，事先需要对光猫进行设置，将光猫的网口1绑定宽带以及IPTV口（网上教程多）并记住IPTV数据的VLAN id值，这样从光猫网口1个口出来的数据种就包含了宽带和IPTV两种数据，然后利用主路由的IPTV透传功能就能实现主路由接机顶盒看IPTV。

拓扑图：

方案9：光猫移机方案

成本：

1、学习成本：组网难度🌟简单，找运营商解决即可；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：普通交换机1台，主路由1台，子路由按需1台以上。

描述：

1、网络流向：移机到客厅的光猫→主路由→普通交换机→各子路由、有线设备；

2、IPTV流向：移机到客厅的光猫→机顶盒（电视）。

3、设备工作模式：光猫拨号上网+主路由器自动获取ip模式、光猫桥接+主路由拨号上网两种方式均可，无需特殊设置。

移动、电信等运营商都提供了光猫移机的服务，可以根据要求将光猫同址移机到客厅，这样你的所有主要设备都集中在客厅而不是弱电箱，弱电箱只用放一个普通交换机连接到各个房间的子路由即可。

拓扑图：

第二类需求：网络+每个房间均看IPTV电视

即是，客厅放置主路由、需要看IPTV，其他所有房间都要实现观看IPTV。

方案10：多看IPTV常规方案

成本：

1、学习成本：组网难度🌟简单，直接接线即可；

2、装修成本：弱电箱到客厅预留三根网线，其余房间各两根网线；

3、设备成本：普通交换机2台，主路由1台，子路由按需1台以上。

描述：

1、网络流向：光猫→主路由→普通交换机1→各子路由、有线设备；

2、IPTV流向：光猫→普通交换机2→各房间的机顶盒（电视）；

3、设备工作模式：光猫拨号上网+主路由器自动获取ip模式、光猫桥接+主路由拨号上网两种方式均可，无需特殊设置。

可以看到，三根网线就是用于光猫到主路由、主路由到交换机以及光猫到电视的三种数据传递。这种方法就简单粗暴，我需要什么直接装修加一根网线搞定。但是大部分的家庭装修时并未规划，所以主要看看后面的方案。

拓扑图：

方案11：多看IPTV并联组网方案（IPTV+AP MESH）

成本：

1、学习成本：组网难度🌟🌟一般，光猫需要进行VLAN绑定设置、路由器需设置IPTV id；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：普通交换机1台，支持IPTV、AP MESH的主路由1台，支持IPTV、AP MESH的子路由按需1台以上。

描述：

1、网络流向：光猫→普通交换机→主路由、各子路由、有线设备；

2、IPTV流向：光猫→普通交换机→主路由、各子路由、有线设备→机顶盒（电视）；

3、设备工作模式：一定要光猫拨号上网+路由器AP模式。

简单理解就是AP MESH组网+利用路由器的IPTV穿透功能。记住光猫一定要设置一下，把光猫的网口1绑定宽带以及IPTV口。

拓扑图：

方案12：多看IPTV并联组网方案进阶（IPTV+AP MESH）

成本：

1、学习成本：组网难度🌟🌟一般，光猫最好为全千兆口、需要对光猫每个网口均设置VLAN绑定、路由器需设置IPTV id；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：支持IPTV、AP MESH的主路由1台，支持AP MESH的子路由按需1台以上。

描述：

1、网络流向：光猫→主路由、各子路由、有线设备；

2、IPTV流向：光猫→主路由、各子路由、有线设备→机顶盒（电视）；

3、设备工作模式：一定要光猫拨号上网+路由器AP模式。

这种方案就是在方案11的基础上省了一个交换机，除了需要对光猫的网口1、2、3、4绑定宽带以及IPTV，并利用路由器的IPTV穿透功能。

拓扑图：

方案13：多看IPTV多台VLAN交换机组网方案

成本：

1、学习成本：组网难度🌟🌟🌟较难，需要对多台VLAN交换机进行设置；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：VLAN交换机按需3台以上（弱电箱、每个需要看IPTV的房间都放一台）、主路由1台，子路由按需1台以上。

描述：

1、网络流向：光猫→弱电箱VLAN交换机1→客厅VLAN交换机2→主路由→客厅VLAN交换机2→弱电箱VLAN交换机1→其余房间VLAN交换机3、4→各子路由、有线设备；

2、IPTV流向：光猫→弱电箱VLAN交换机1→客厅VLAN交换机2、其余房间VLAN交换机3、4→机顶盒（电视）；

3、设备工作模式：光猫拨号上网+主路由器自动获取ip模式、光猫桥接+主路由拨号上网两种方式均可，无需特殊设置。

VLAN交换机1与VLAN交换机2、3、4…之间就是通过Trunk口连接，实现了弱电箱到客厅一根线承担宽带业务、IPTV业务、家庭局域网有线回程三个作用，弱电箱到卧室、书房等房间一根线承担IPTV业务、主路由下的家庭局域网的作用。这是也需要一点学习成本，对VLAN交换机要进行设置。

拓扑图：

方案14：多看IPTV一台VLAN交换机组网方案

成本：

1、学习成本：组网难度🌟🌟🌟较难，需要对VLAN交换机进行设置、对路由器设置IPTV；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：VLAN交换机1台，支持IPTV、AP MESH的主路由1台，支持AP MESH的子路由按需1台以上。

描述：

1、网络流向：光猫→弱电箱VLAN交换机→主路由、各子路由、有线设备；

2、IPTV流向：光猫→弱电箱VLAN交换机→主路由、各子路由→机顶盒（电视）；

3、设备工作模式：建议采用光猫拨号上网+路由器AP模式。如果采用光猫桥接+主路由拨号上网或者光猫拨号上网+主路由静态ip，就需要关闭光猫的DHCP服务。

该种方法其实是结合了方案11多看IPTV并联组网方案和方案13多看IPTV多台VLAN交换机组网方案，优点是不用去破解光猫设置光猫，只需要配置VLAN交换机并接线即可。

拓扑图：

方案15：多看IPTV〇台VLAN交换机方案

成本：

1、学习成本：组网难度🌟🌟🌟🌟🌟特别困难，需要学会破解光猫+对路由器刷机并设置VLAN；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：支持刷openwrt等系统的主路由1台，刷openwrt等系统的子路由按需1台以上。

描述：

1、网络流向：光猫→主路由→光猫→各子路由、有线设备；

2、IPTV流向：光猫→各个路由器→机顶盒（电视）；

3、设备工作模式：可采用光猫拨号上网+路由器AP模式，也可以光猫桥接+主路由拨号上网+关闭光猫的DHCP服务，还可以采用光猫拨号上网+主路由静态ip+关闭光猫的DHCP服务。

该种方法其实是方案12多看IPTV并联组网方案进阶的改进版，把光猫破解省掉弱电箱的VLAN交换机，把每个房间的路由器刷系统省掉各个房间的VLAN交换机。比方案12更灵活的是光猫可以桥接也可以拨号上网。

拓扑图：

第三类需求：纯网络需求

由于这个需求最低，上面所有提到的方案1到方案15均适用纯网络需求，把其中的IPTV线路去掉即可。

当然作为追求极致的人，肯定还有更简单的方案可以进行，下面继续介绍几种：

方案16：两台普通交换机组网方案

成本：

1、学习成本：组网难度🌟简单，需要简单设置一下光猫，关闭DHCP服务；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：普通交换机2台、主路由1台，子路由按需1台以上。

描述：

1、网络流向：光猫→弱电箱交换机1→客厅交换机2→主路由→客厅交换机2→弱电箱交换机1→各子路由、有线设备；

2、设备工作模式：建议光猫桥接+主路由拨号上网+关闭光猫的DHCP服务，否则可能局域网内ip地址冲突；如果非要光猫拨号，也可以采用光猫拨号上网+主路由静态ip+关闭光猫的DHCP服务。

这种方法对小白最友好，不用进行任何设置，但注意：一定要关闭路由器的WAN/LAN自适应，固定WAN口。

拓扑图：

方案17：一台普通交换机组网方案

成本：

1、学习成本：组网难度🌟🌟一般，按要求接线，需要理解一下网络结构图LAN口接入宽带；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：普通交换机1台、主路由1台，子路由按需1台以上。

描述：

1、网络流向：光猫→弱电箱交换机→主路由→弱电箱交换机→各子路由、有线设备；

2、设备工作模式：建议光猫桥接+主路由拨号上网+关闭光猫的DHCP服务，否则可能局域网内ip地址冲突；如果非要光猫拨号，也可以采用光猫拨号上网+主路由静态ip+关闭光猫的DHCP服务。

这种方法对小白最友好，不用进行任何设置；另外，由于将WAN/LAN短接是骚操作，不是所有路由器都适用，但注意：一定要关闭路由器的WAN/LAN自适应，固定WAN口；同时记得是LAN口接入宽带。

拓扑图：

方案18：〇台普通交换机组网方案

成本：

1、学习成本：组网难度🌟🌟🌟较难，光猫需要进行设置+理解网络结构图；

2、装修成本：弱电箱到客厅、各个房间各一根网线；

3、设备成本：主路由1台，子路由按需1台以上。

描述：

1、网络流向：破解的光猫→主路由→破解的光猫→各子路由、有线设备；

2、设备工作模式：建议光猫桥接+主路由拨号上网+关闭光猫的DHCP服务，否则可能局域网内ip地址冲突；如果非要光猫拨号，也可以采用光猫拨号上网+主路由静态ip+关闭光猫的DHCP服务。

光猫简单设置一下，宽带业务绑定所有网口，把光猫当成一个交换机；另外，由于将WAN/LAN短接是骚操作，不是所有路由器都适用，但注意：一定要关闭路由器的WAN/LAN自适应，固定WAN口；同时记得是LAN口接入宽带。

拓扑图：

三、总结

其实，每一种方案都可以衍生出更多的方案，稍微动一下脑就可以实现。

我只给了每种方案的思路，这16种方案几乎可以涵盖90%以上的组网需求，具体设置可以私信我或者留言交流。

还有，组网尽量采用同品牌同芯片平台的路由器，组网的性能通常更强更稳定。

但为了节省成本，且有旧路由可以利用的话，尽量购买支持802.11K/V协议的路由器，这样可以实现不同路由器的无线漫游。

最后，关注我，可以提供更多的烧脑组网方案以及路由器产品推荐，感谢！！！

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
