18米手动升降避雷针技术规格书

18米手动升降避雷针技术规格书​

编辑：薛红

一、产品概述​

18 米手动升降避雷针专为满足各类需要灵活调整防雷高度的应用场景而设计，通过手动操作实现避雷针主体的升降功能，具备良好的防雷性能与便捷的使用特性，可广泛应用于野外作业场地、临时活动场所、通讯基站应急保障等场景。​

二、技术参数​

大举升高度：18 米，可根据实际需求在 0 - 18 米范围内手动调节到任意高度并自锁。​

闭合高度：[X] 米（具体数值根据产品实际设计，一般在 2 - 3 米左右，便于收纳与运输）。​

避雷针材质​

杆体：采用高强度铝合金材质，经阳极氧化处理，具有重量轻、耐腐蚀、强度高的特点。管壁厚度为 [X] mm（例如 2.5mm），确保在承受1定风力和机械应力时不发生变形或损坏。​

接闪器：顶部接闪器采用不锈钢材质，针状设计， 尖放电效果好，有效吸引雷电。​

载重能力：可承载 [X] kg（如 5 - 20kg）的额外设备（如小型气象监测设备、警示灯等），前提是设备安装位置应尽量靠近杆体轴线，避免造成偏心负载。​

升降时间：手动匀速摇动手摇把，升降速度约为 [X] m/min（一般在 2 - 3m/min），从低位置升到高位置约需 6 - 9 分钟。​

偏摆与扭转角度​

大偏摆角度：在设计风速及负载条件下，允许的大偏摆角度为 ±5°，确保避雷针在微风晃动时仍能保持正常的防雷功能。​

大扭转角度：大扭转角度为 45mrad，防止因扭转过度造成杆体或内部结构损坏。​

抗风等级：在安装基础牢固且正确使用拉线的情况下，可抵御 10 级（风速约 24.5 - 28.4m/s）大风。​

三、结构设计​

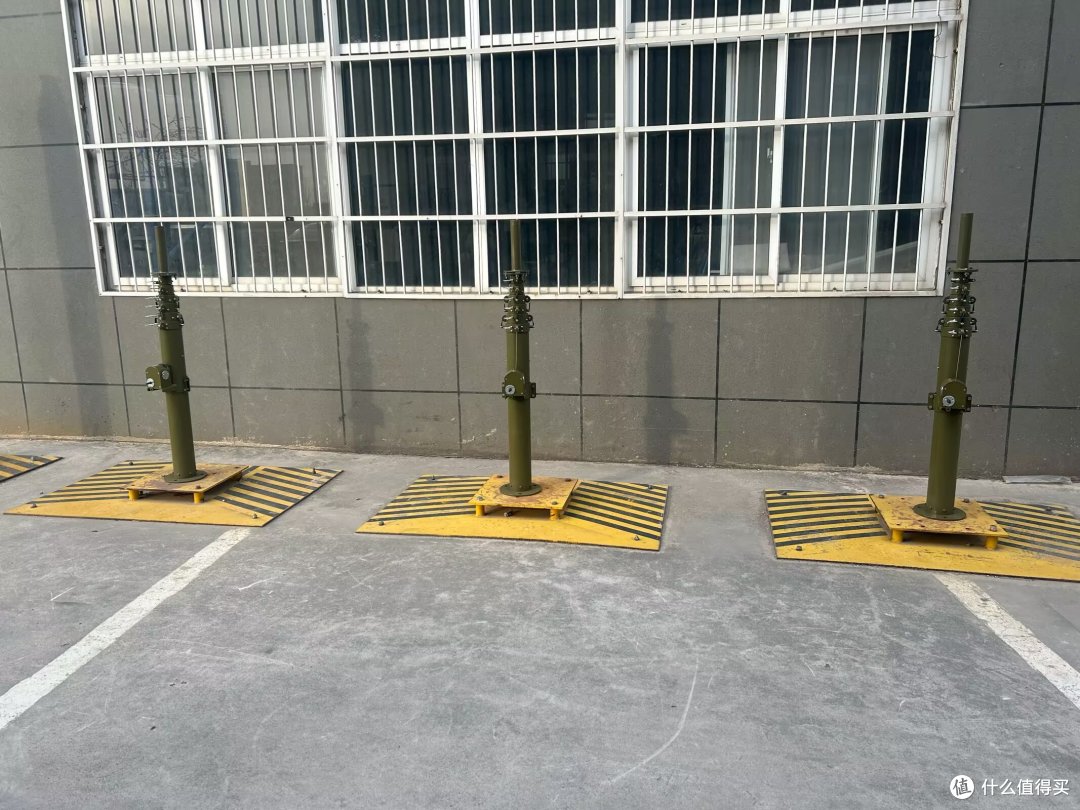

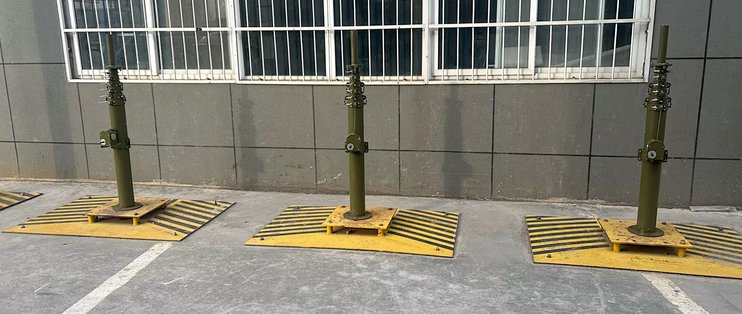

杆体结构：采用多节套管式 “倍伸机构” 设计，各节活动杆可同时进行升降动作，升降速度快。升起后，可见用于辅助升降的钢丝绳外露，每节杆体之间通过精密的机械结构配合，确保升降过程平稳顺畅，且在任意高度均可实现可靠自锁，防止杆体下滑。​

手摇系统：手摇柄位于升降杆第I节，距离地面约 0.5 米处，操作方便。手摇柄通过传动轴与升降机构相连，转动手摇柄时，驱动机构带动钢丝绳，从而实现杆体的升降。手摇系统设计合理，操作手感舒适，省力gao效。​

拉线固定系统​

避雷针顶部设有多层拉线扣环，用于连接拉线。共配备三层拉线，每层拉线对应不同的安装位置，以增强固定效果。​

随产品配套提供三根地钉和三盘拉线。地钉采用高强度金属材质，长度和直径经过优化设计，确保在不同地质条件下都能牢固地固定在地面。拉线采用高强度钢丝绳，外层包裹防护层，具有良好的抗拉强度和耐mo损性能。​

在安装时，以避雷针为中心，将三个短地钉钉在半径约 4 米的圆周上，三个长地钉钉在半径约 7 米的圆周上，地钉挂环朝向避雷针。通过调节拉线的松紧，将避雷针固定在垂直位置，允许的倾斜角度不大于 0.5°。​
