想随时掌握自己的心跳状态吗？一个成本不足50元的DIY项目，就能让你拥有实时心率监测功能。这篇指南将电子制作与健康需求巧妙结合，为科技爱好者和关注健康的普通人提供了一条将想法变为现实的清晰路径，展示了技术赋能日常生活的无限可能。
智能速览
材料成本可控制在50元以内。
可实现实时心率数值、波形及趋势监测。
采用I2C总线共享技术，简化电路连接。
适用于运动监测、日常健康跟踪等多种场景。
支持蓝牙同步、异常警报等多种功能升级。
精华内容
从零散的电子元件到功能完备的健康监测仪，这个DIY项目不仅是技术的实践，更是对个人健康管理主动权的探索。
低成本清单
整个项目的核心元件包括NodeMCU开发板、MAX30102心率传感器模块和1.3英寸OLED显示屏，辅以杜邦线和面包板即可。这些常见电子元件的总采购成本可以轻松控制在50元人民币以内，性价比极高。
其中，MAX30102传感器是项目的关键，它集成了光电容积脉搏波描记法（PPG）功能，能够精确捕捉血液流动引起的微小光变化，从而计算出心率数据。
巧妙接线法
项目接线的巧妙之处在于利用I2C总线协议。心率传感器和OLED屏幕均为I2C设备，但它们拥有不同的设备地址（如OLED为0x3C），因此可以挂载到同一组I2C总线上（SCL和SDA引脚），由NodeMCU统一控制。

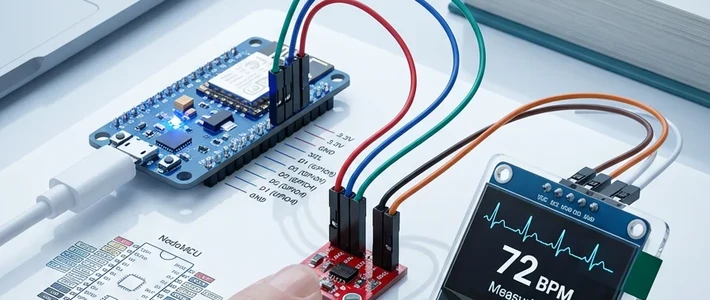

具体接法为，传感器和屏幕的VCC与GND分别连接到开发板的3.3V和GND；两者的SCL引脚共同连接到NodeMCU的D1（GPIO5）引脚，SDA引脚则共同连接到D2（GPIO4）引脚。这种设计大大减少了所需的接线数量，降低了制作难度。
实用场景
制作完成的基础版心率监测仪，能够实时显示心率数值（BPM），并将心跳波形以动态图表形式呈现在OLED屏幕上，让用户直观感受心脏的搏动。
在运动时，它可以作为简易的运动心率区间监测工具，帮助调整运动强度。在日常生活中，可用于跟踪静息心率变化，建立个人健康档案。甚至可以通过分析心率变异性，初步判断情绪波动。
进阶玩法
这个DIY项目具备强大的扩展性。通过增加蓝牙模块，可以实现数据与手机APP的同步。设置阈值程序后，还能实现心率过高或过低的自动警报功能。更进一步，可以编写代码让设备记忆多家庭成员的心率基线，或自动生成日报、周报形式的健康图表，让健康数据管理更加智能化。
这个DIY项目成功地将复杂的健康监测技术平民化，证明了用创意和少量投入就能打造实用的个人科技产品。它不仅是一次有趣的技术实践，更启发了人们主动管理健康的新思路。未来，当技术与健康深度融合，我们还能创造出哪些贴心的个人健康助手？
