这篇记录详细阐述了在严格的投影面积限制下，如何从零开始设计并制作一款模块化机箱。它不仅展示了最终的成品，更深度剖析了设计过程中的思考、取舍与创新，为追求极致小型化的DIY玩家提供了宝贵的实战参考。

在方寸之间追求极致性能，是对设计者智慧与耐心的双重考验。面对严苛的UES标准，如何平衡兼容性、散热与体积，成为本次设计的核心议题。

标准的束缚

本次设计的首要目标是满足Intel UES主机装机大赛的苛刻标准。核心要求包括：兼容MATX主板、支持直插显卡且长度在315mm以内、可容纳ATX电源、支持240水冷，最关键的是整机投影面积必须小于0.06平方米。

标准MATX主板的边长为24.4cm，其自身的投影面积（24.4cm×24.4cm=0.0595㎡）就已非常接近0.06㎡的上限。这意味着在设计时，底座必须有一条边长大于24.4cm，而另一条边则必须小于此尺寸，这给常规的机箱结构带来了巨大的挑战。

破局的关键

常规的立式小机箱通常将电源置于顶部，但这会直接阻挡垂直风道最关键的出风口，形成“烟囱效应”的阻碍。为了彻底解决散热问题，并实现ATX电源的兼容，一个大胆的方案被提出：将电源移至机箱最底部的独立底座中。

这一设计的巧妙之处在于，一线品牌的大功率ATX电源在中低负载下风扇通常停转，甚至1000W以上的SFX电源也是如此。将电源下置后，顶部空间被完全释放，为构建通畅的垂直风道扫清了障碍，同时保证了电源的兼容性与功率优势。

模块化的巧思

CUBEZ机箱的核心是模块化设计。在标准版方案确定后，作者进一步探索了其可能性。通过增加显卡延长线，可以将机箱形态压缩至极致，从而获得更小的体积。

作者从标准版零件中抽出一部分，快速搭建了一个更小的“mini版”框架，其形态和尺寸与经典的ITX标杆T1机箱高度相似，仅在显卡长度上略有差异。这一实验不仅验证了设计的灵活性，也展示了同一套零件通过不同组合可以衍生出多种形态，实现了极高的可玩性。

最终的呈现

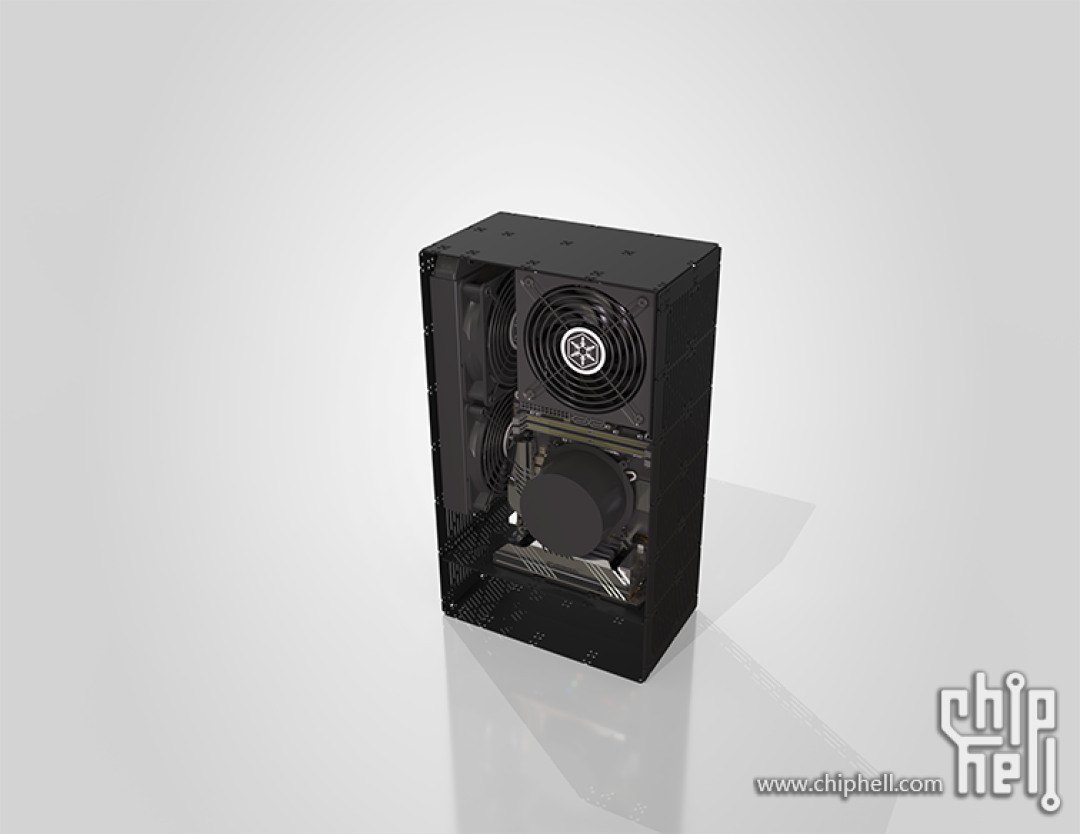

历时近一个月，从设计构思、零件CNC加工到最终组装，CUBEZ UES机箱终于问世。最终成品搭载了Intel 265K处理器与微星B860M主板套装、RTX 5080公版显卡、宏碁16G×2内存以及长城1600W电源。

成品投影面积被精确控制在0.058㎡，成功满足赛事要求。压力测试与双烤测试下的噪音示意表明，这种电源下置、风道通畅的设计在实际使用中取得了理想的散热与噪音控制效果，完整地实现了最初的设计构想。

从图纸到实物，CUBEZ UES项目不仅是对一项赛事规则的回应，更是一次对PC小型化边界的探索。它证明了在极度受限的空间内，通过巧妙的结构设计依然能够实现强大的性能兼容。未来，这种模块化、高自由度的设计理念能否成为DIY领域的新趋势？
