前言

近年来手游市场越来越火爆，从游戏手机不断推陈出新就可以看出。红魔，ROG，黑鲨，拯救者，甚至游戏平板也开始加入战场。不仅很多玩家参与进来，直播也是吸引众多高玩想分一杯羹。直播设备及周边产品也越来越丰富，一个合格的主播光有好的游戏设备远远不够，推流主机、麦克风、声卡、采集卡，这些对直播效果和质量也相当重要。本人傲狗不才，什么都喜欢折腾一点，一路摸爬滚打走来，走弯路不少，亏没少吃，再加上囊中羞涩，所以我追求的是：让我和其他玩家客户花尽可能少的钱，来达到顶级的游戏以及直播体验！

如果你熟悉采集卡设备，就一定熟悉Elgato(海盗船旗下)，圆刚等品牌采集卡。优点：稳定性好！缺点：贵！。那么这必定不符合我的择偶理念，我今天开箱这款是创视之星的690HDMi新款采集卡，老款我也用了2年，无论从质量和稳定性方面来讲，也是非常不错，性价比也是相当之高！

创视之星hdmi高清视频采集卡单反相机平板手游ps4/5/switch游戏抖音真4K直播专用录制盒4K60输入4K直播【690HDMI】支持HDR790元京东去购买

ElgatoHD60X4K视频采集卡采集盒直播录制HDR/Switch/PS5/Xbox1499元京东去购买

圆刚（AVerMedia）GC553高清USBhdmi4K视频采集卡ps5/xbox/摄像机/switch斗鱼游戏直播设备1419元京东去购买

开箱展示

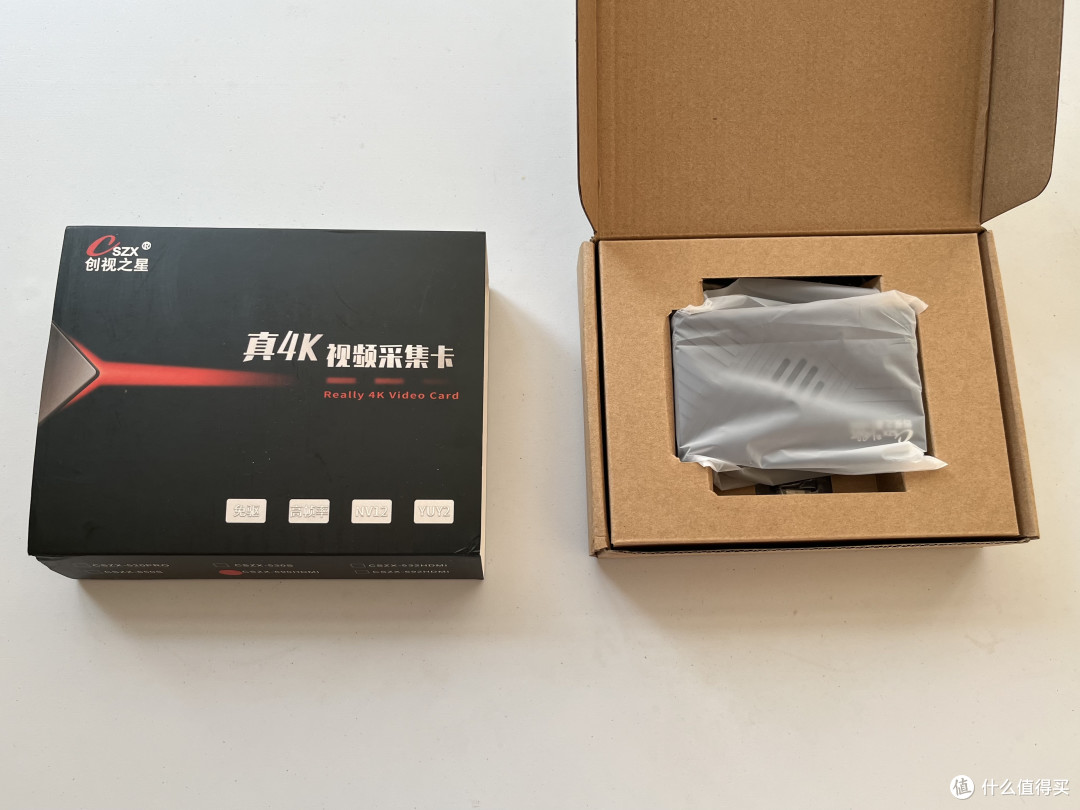

简单又实用的包装，无伤大雅

产品除箱说盒之外，附带三根传输线，一根为USB-A to C 线连接PC推流主机用，一根为相机线用得不多，另一根为HDMI视频线连接游戏设备。

新款较老款在散热方面有所改进，新增内置低功耗散热风扇，从而改善采集卡长时间工作发热引起的不稳定性问题。

官方的散热风道示意图

左为老款，右为新款

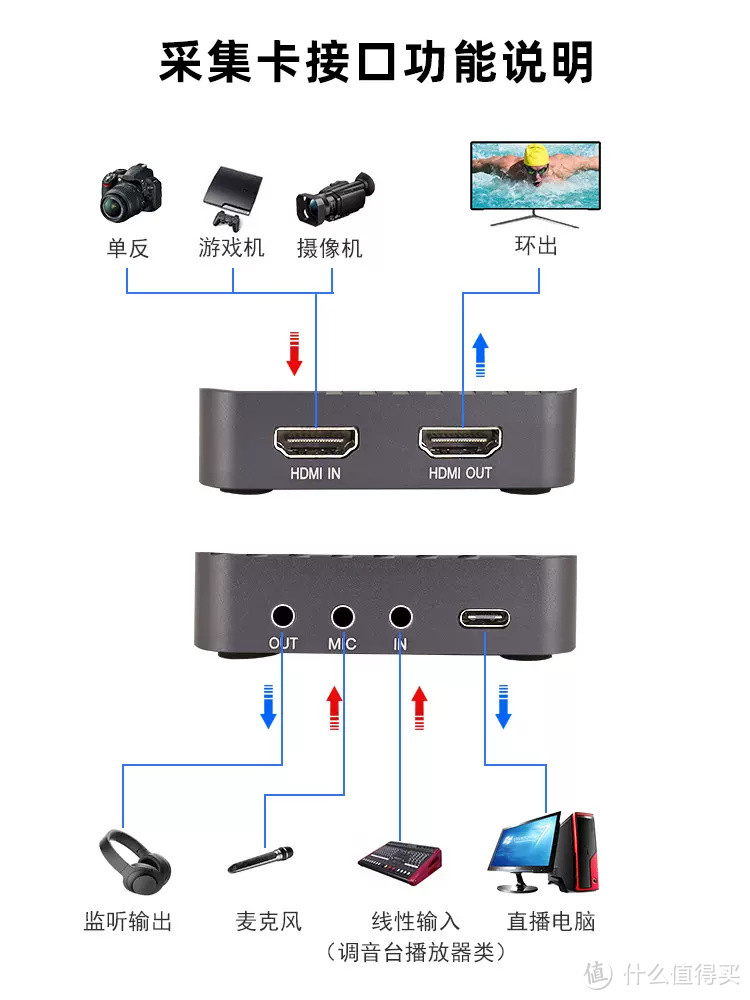

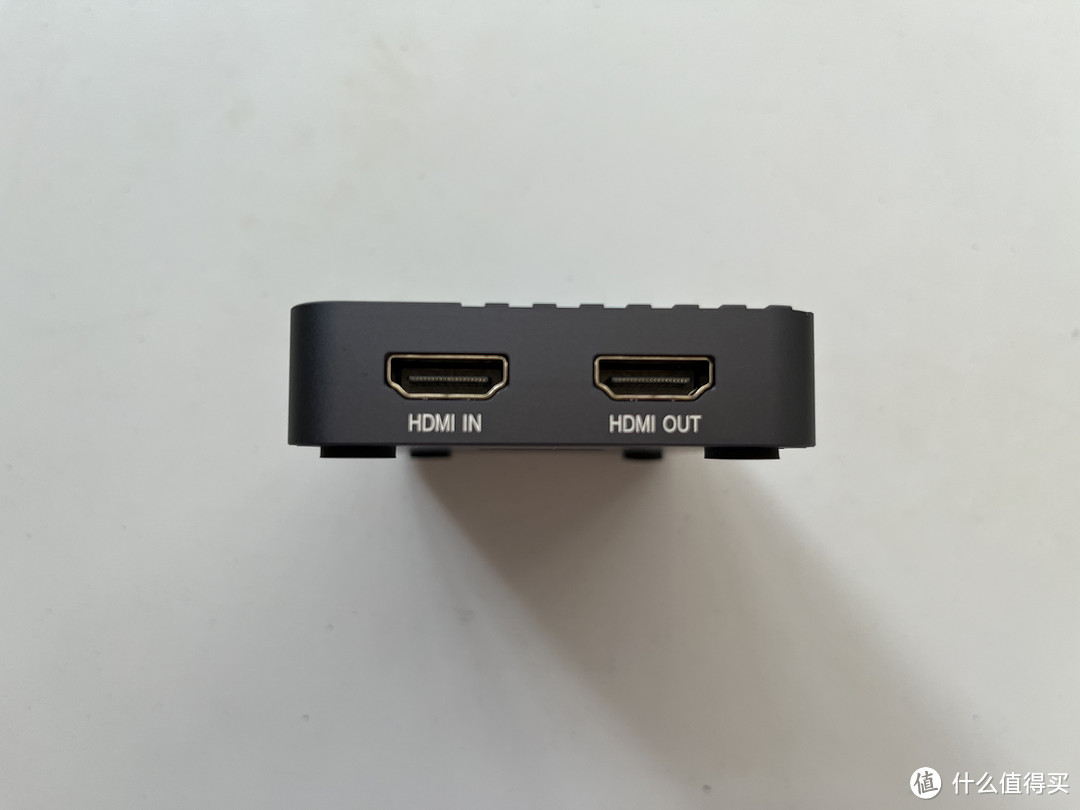

HDMI_IN接口就是输入接口，比如，游戏手机或平板通过typec_usb3.0接口连拓展坞外接hdmi高清线接入此接口。PS、NS等游戏主机直连此接口。视频信号源就从这里进去啦~~

HDMI_OUT接口就是输出接口，外接显示器用，比如手机玩家投屏，主机游戏显示。其实很好理解的就是在游戏设备(手机平板、游戏主机)和显示器之间，插足了一张采集卡~ 由原来的单进单出，变成了单进双出，多出的这个就是采集卡下面的USB3.2type-c接口接入到直播电脑主板后面的usb3.0接口。这样直播推流直播就可以采集到游戏画面哒~也不会影响到原本游戏机的性能，跟之前一样游玩体验的同时，完成了直播采集画面的工作~岂不美哉，此乃采集卡的意义所在，相比而言，之前很多手游玩家都是手机直接开播，或者通过傲软、乐播等软投屏软件投屏到电脑主机上，第一画面质量会受到手机、局域网性能影响模糊撕裂、卡顿，第二手机也会因软投屏占用性能变得卡顿，自己都这么卡，这么不快乐了，如何给观众粉丝们快乐呢~

3.5mm音频输入、3.5mm音频输出，3.5mm in接口可以采集调音台、混音器、电脑等。这些对我而言都不太用得上，咱们采集卡的主要工作还是采集卡游戏画面~声音的工作我建议还是交由给专门的声卡来处理工作~当然是不同情况下的使用场景不同，这些接口还是有对应的用处。

上图就是我手游直播的应用场景，不同的是上图仅仅是电脑采集手机画面直播，我还会在采集卡的out口外接一个显示器，投屏手机画面0延迟玩和平精英，原神等FPS类游戏。

采集卡也有相应的软件可以调节各路音频大小，对我而言一般就是调节hdmi输入音频大小，hdmi是有音频传输的，一般采集图像的同时也都采集音频，这个调节好处就是obs如果拉到最大，观众都觉得游戏声音小的话，可以在这个软件里把hdmi输入音频加大(前提是你的hdmi画面传输是有音频的,据我测试,大部分游戏手机红魔除外,手机插上极其先进的3.5耳机之后,音频并不会从hdmi传输)，这是其他同类采集卡没有的。
