ITX神教系列 篇五：体积仅10L~~女王淘宝上网机升级，降温加独显一次搞定！

如果一台ITX小钢炮不能满足你的使用要求，那就再装一台。

——玛法里奥·旺财

阿财两口子自用机都是标准的ITX小钢炮，ITX小钢炮玩家永远在纠结的最大问题：

1：大部分号称“小”钢炮的机箱体积都不小——大于15L都不能叫“小”钢炮了

２：显卡兼容性

３：电源兼容性

４：散热兼容性——冬天装机一时爽，夏天拆机散热忙，这是很多ITX小钢炮的真实写照。这也是上个星期重新打造这台小钢炮的核心问题。

前因

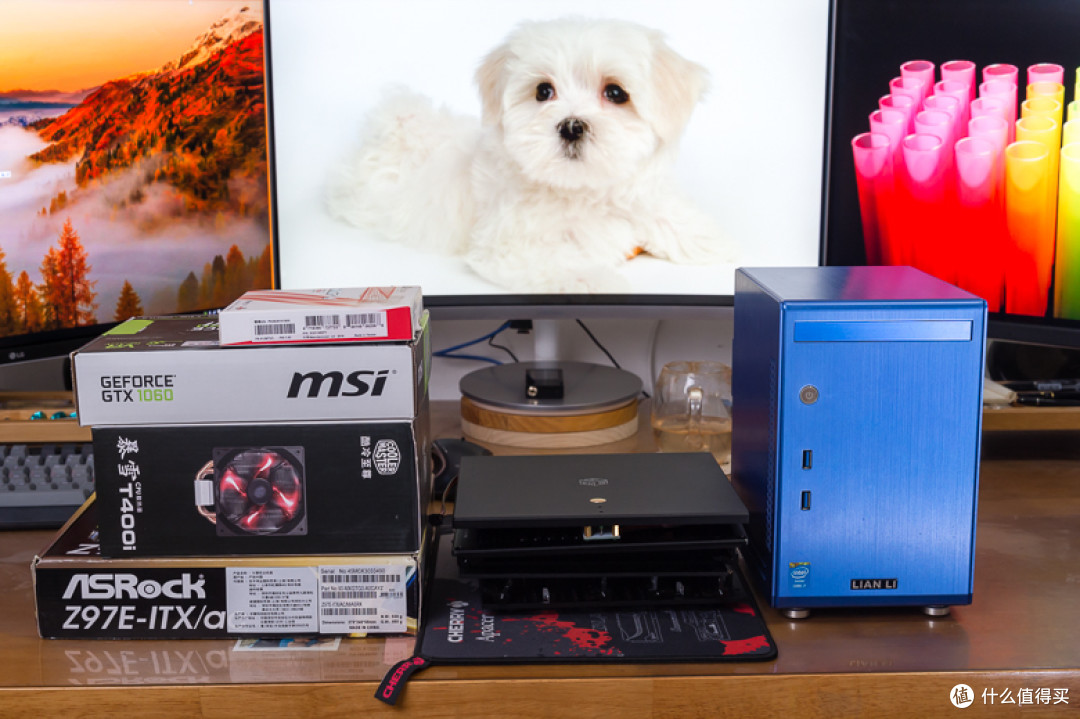

3年前给女王装过一台配色遵循风水生克奇门遁甲的ITX纯蓝淘宝上网机，奇门遁甲这个梗说来话长，老婆闺蜜做风水用品生意，说女王的八字“火”旺到40岁以后，需要加“水”来平衡。蓝属水，故而我专门配了一台蓝色的ITX上网机给老婆用。 所以装了这样的一台联力Q02蓝色主题机箱。

但是它的机箱结构有基础性的缺陷2个设计，加上限高60mm高度的下压式CPU散热器的双重散热障碍，导致夏天工作温度不能忍受：

1，电源横跨在主板上面，按照标准安装方向CPU风扇吹向主板，跟电源风扇面向机腹相反而吸风！而且电源不能翻转180度安装，因为机箱侧板没有给电源风扇预留吸风口！

如上图所示，电源把CPU风扇完全挡住还不让CPU风扇吸风。

2、SFX电源占据了唯一的机箱后侧开口，没有位置安装任何风扇对机箱内热空气进行强排。

3、使用限高60mm高度的下压式CPU散热器，裸机FPU烤机测试都能到91度，更别提装到机箱里面跟电源风扇对吸抽真空了。

这里要聊起来又是一个巨大的话题：各类结构的散热效能问题，简单的概括就是除了利民AXP-200和同代工厂模具产品，其他下压式散热器都是纸老虎，样子货。

这一张图说明问题：右边的三个“小”散热器，性能都很难看，使用它们的话，你会面临有2个选择：

1、用很低配置的CPU，什么叫很低配置的CPU？ 鲁大师CPU分6万以下，测试象棋低于1万4或者28倍。

2、只做“非生产力&非游戏”的用途，什么叫“生产力”用途，就是Photoshop，会声会影，Lightroom，VEGAS，AE，DPP，NX2。

3、接受高温，待机50度，上网60度，打游戏和处理图片70度，压缩视频80度。

很不幸，三个选择阿财都不能接受！

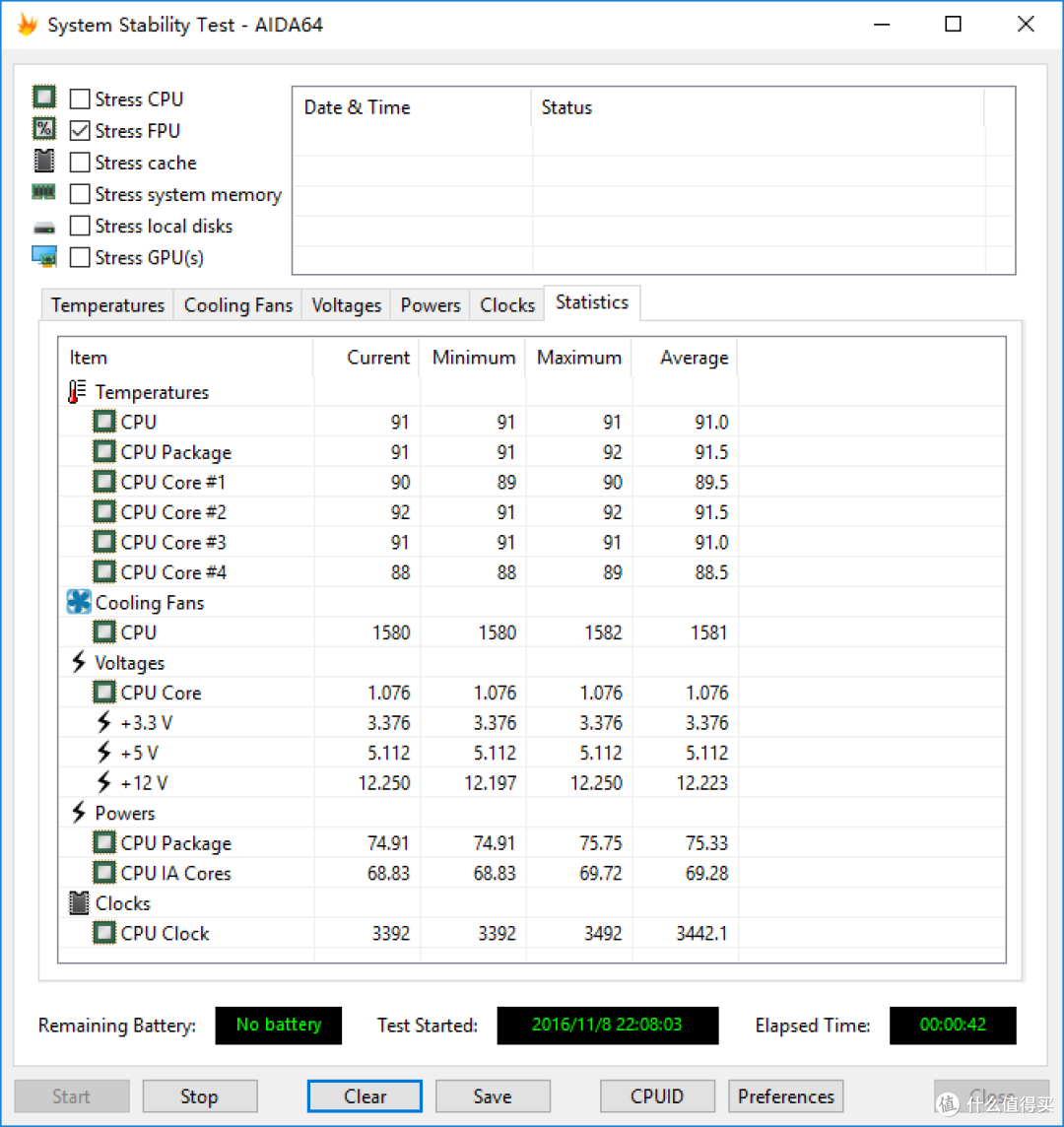

之前我主要是用自己的那台独显NCASE M1 ITX小钢炮，具体配置可以参考本系列其他原创文章。今年因为自己的小钢炮老是折腾装机，也就不时借用老婆的专属淘宝机，夏天的时候发现它用Lighroom处理图片的时候，铝合金机箱表面烫手！AIDA64显示满载转换图片的时候，处理器温度最高可以到83度，裸机烤CPU则直奔91度！

怒哇，掀桌子，劳资不忍了，不就是等个双十一么，果断剁手，换换换！

装机行动——确定配置

重装一个散热更好的ITX小钢炮机箱，因为CPU、内存、主板三大件在2013~14年购买，现在已经接近3年，主板还有5个月过保，但是使用并无毛病，继续留用。

华擎（ASRock） Z97E-ITX/AC 主板 （ Intel Z97/LGA 1150 )949元京东去购买

芝奇(G.Skill) Sniper狙击者 DDR3 2400频率 16G (8G×2)套装 台式机内存699元这款芝奇 SNIPER F3-2400C11D-16GSR DDR3 8G*2台式内存套装使用DDR3现在最高的出厂标准频率2400MHz，并且标称时序11-13-13-31，支持XMP，但是美中不足的就是1.65V的电压着实有些高了。但是高频带来的高性能确实是实实在在，2400MHz理论上相对于1京东去购买

英特尔（Intel）酷睿四核 i5-4590 1150接口 盒装CPU处理器1429元性价比高的Haswell-Refush系列产品京东去购买

这是我三年前的选择，我其实是一个很节俭的人，所以我没买新的三大件！所以我没买新的三大件所以我没买新的三大件

现在京东的Z97 ITX主板已经停产，大家想一起加入我的#ITX神教#，完全可以参考选择6代Skylake平台，三大件推荐如下：

低配版组合选：

华擎（ASRock）B150M-ITX主板 （ Intel B150/LGA 1151 ）699元会员549，会员549，会员549京东去购买

英特尔（Intel）酷睿四核 i5-6500 1151接口 盒装CPU处理器1449元第六代i5 中性价比比较高的CPU京东去购买

宇帷(AVEXIR) CORE系列 蓝色 DDR4 2400 8GB 台式机内存309元但对于很多玩家来说，性能可以不用超高，但是颜值和酷炫程度一定要够。这时候，大家就需要内存厂商中的“灯厂”了。给内存加灯这一点上，AVEXIR（宇帷）有着丰富的经验。带有粒子管发光方式的CORE系列价格比较亲民。京东去购买

高配版组合选（我一直拿来写这个ITX神教原创系列的就是这个配置 ）：

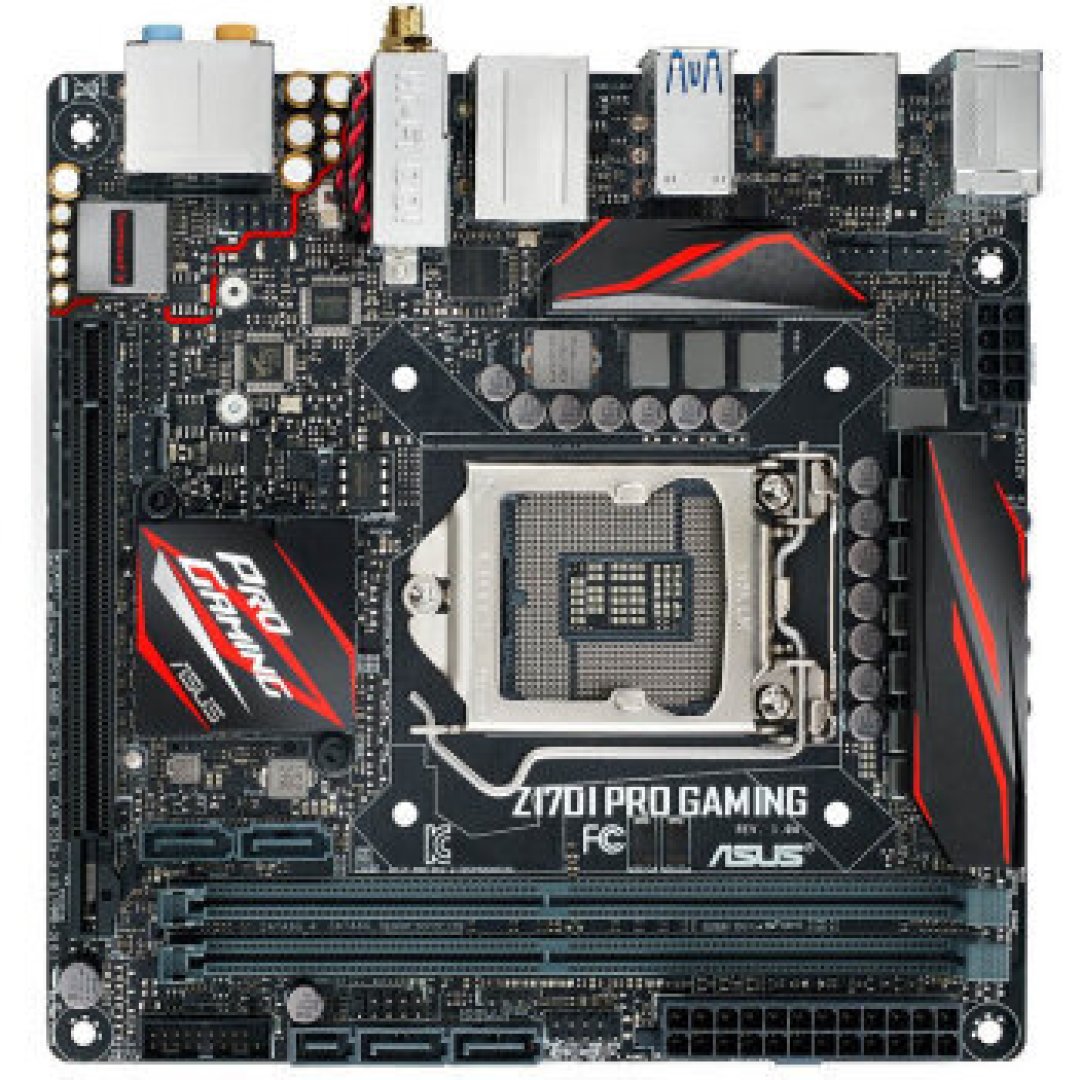

华硕（ASUS）Z170I PRO GAMING 主板 （Intel Z170/LGA 1151）1299元超越M8I的存在 最值得购买的ITX主板京东去购买

英特尔（Intel）酷睿四核 i7-6700k 1151接口 盒装CPU处理器2599元i7-6700K是6代酷睿中i7超频标准版处理器，4和8线程，主频4G睿频4.2，风冷环境下超频较常见为1.25V~1.3V左右4.7~4.9GHz，性能强悍。京东去购买

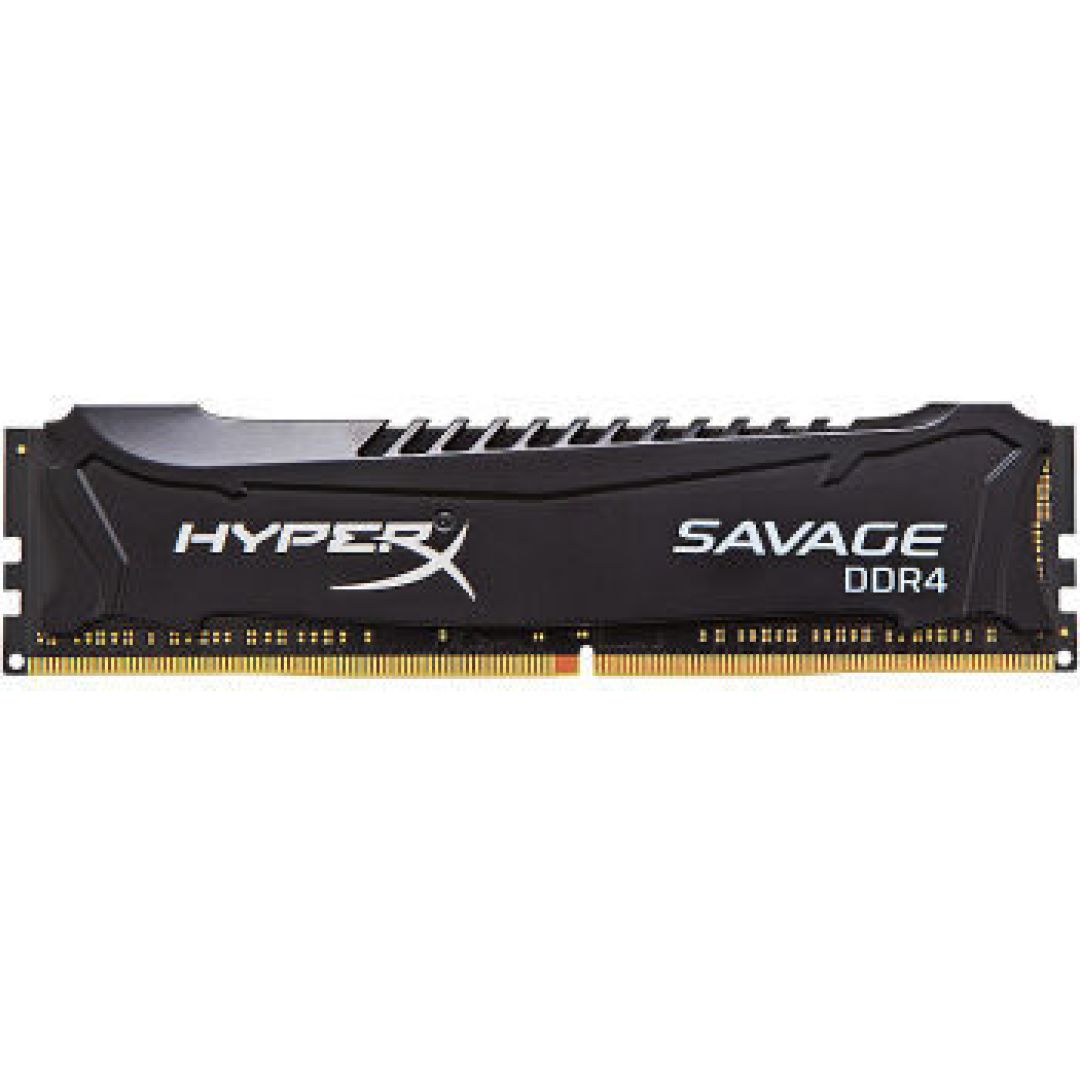

金士顿(Kingston)骇客神条 Savage系列 DDR4 3000 8G 台式机内存429元我买的时候才535一对，现在价格波动得太厉害了！京东去购买

机箱要求明确：

1、小体积：15L以上零分，15L以下扣分，12L不扣分，小于10L加分。

2、有散热设计：支持120水冷或者12cm风扇塔式散热器，设计有机箱排风扇或者进风扇，能够形成循环风道。

3、标准规格电源(ATX、SFX)，要知道ITX小钢炮玩家中有一种喜欢用发烧友自制电源的泥石流，事实上真的非常不安全也没有售后保障，还需要在机箱外面跟笔记本一样拖着个巨大的笔记本电源。我曾经用过2年，幡然醒悟现在一直坚持用京东正品的电源。就算用SFX电源体积也比裸板的定制电源体积占用大很多，需要在ITX机箱在某些方面做出专门的优化设计。

心路历程很长，做的功课最后浓缩为一张图搞定，绝对是本人原创，转载和引用数据请注明出处。

图中NCASE M1我已经持有，这回我愉快的选择了淘宝卖家“清风机箱”制造的Cube-6，体积10.08L，支持20cm ITX短卡，作为新ITX上网淘宝机的机箱。另外有黑马SKTC星开天Q1值得推荐。

Mini-ITX Chassis: cube-6_淘宝搜索清风Cube-6，体积10L，支持20cm ITX短卡，165mm高度散热器，SFX标准电源s.taobao.com去看看

买定了机箱就可以确定散热：

我原来用的是ID-Cooling IS60下压，六热管也没能压住Hotwell的热量。

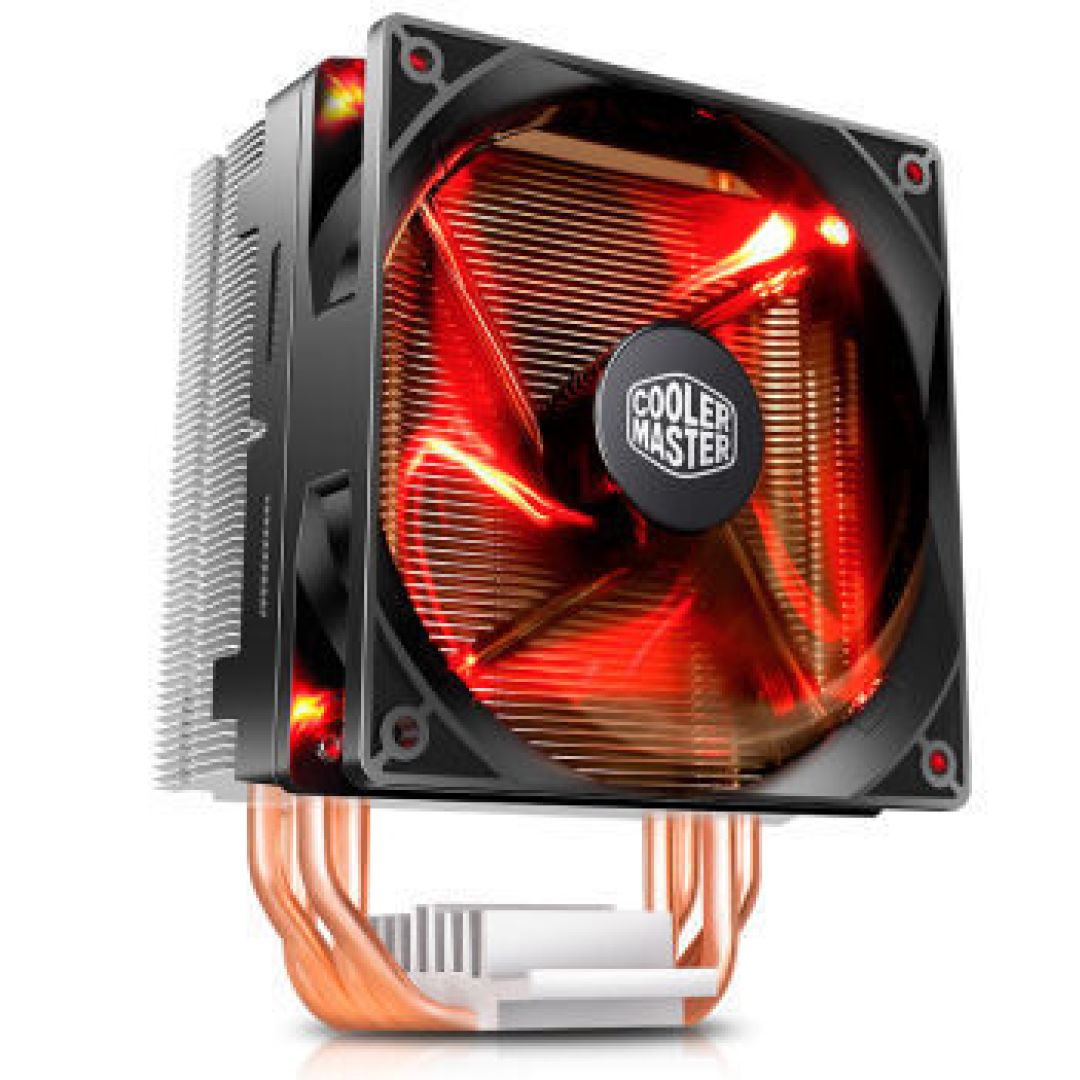

酷冷至尊(Cooler Master) T400i CPU 散热器(支持INTEL平台/4热管/PWM温控/LED红光风扇/背锁扣具/直触热管)97元一分钱一分货京东去购买

结果换了四热管侧吹，更便宜，温度还更低了。这两款四热管侧吹都是市场上的良心产品，值得推荐！

大镰刀（SCYTHE）赤兔马STB120 CPU散热器（支持AMD、intel 多平台/4热管/12cm温控红光风扇）99元京东去购买

ITX小钢炮机箱不可避免的推荐选择SFX全模组电源+定制的模组线，每次京东全程电源100-20我都会囤货，所以手头上有很多价格很不错的SFX电源。

美商海盗船（USCorsair）额定600W SF600?电源（80PLUS金牌/全模组/主动式PFC/七年质保）899元全模组SFX金牌，我699买入的。京东去购买

银欣（SilverStone）额定500W SX500-LG SFX-L电源(80PLUS金牌/主动式PFC/柔软扁平模组线）629元目前最好用的sfx规格电源，itx绝配 我 449 京东买入京东去购买

银欣（SilverStone）额定600W SX600-G SFX电源(80PLUS金牌/智能温控/柔软扁平模组线)799元要说银欣是以一己之力推进SFX电源的普及工作恐怕不为过，很长一段时间里高规格的SFX电源只有银欣在推。现在虽然海盗船凭借SF450和SF600这两款全模SFX电源进入了这一市场，但不可否认的是银欣这款SX600-G依然是目前最好的SFX全模组电源之一。600W的功率足以满足目前的顶级单卡配置，甚至次京东去购买

银欣SX600-G 我是689 买入的。其中银欣SX500-LG因为加长，所以特别难走线，在NCASE M1和我这个新机箱都需极限定制模组线加上大力扭曲才能安装。而且它在这里机箱里面只需要10~16cm长度的MB 24p线，千万别长了，否则弯曲都没地方弯曲。

相对平价的选择是，但是最近2年已经很少加入京东电源品类满减降价了。

银欣（SilverStone）额定450W ST45SF-G SFX电源(80PLUS金牌全模组/8CM静音风扇/单路12V/主动式PFC)599元SFX电源为兼容M-ATX主板和Mini-ITX主板的小机箱电源，本身定价较高，目前价格降到了普通ATX电源的水平，价格就具备了一定的优势。这款银欣450W SFX电源，号称全球首款全模组的SFX电源，采用80PLUS金牌认证，标称电源转化率可达87%，采用主动PFC+同步整流设计，LLC京东去购买

另外墨菲定律：意外总会发生，之前那台联力Q02的SSD一直都多灾多难，最早用的美亚海淘的美光英睿达M500 240G自己无故蓝屏坏掉了。然后想办法托人带回北美RMA，在他亲戚那平价换了一块Intel 530 180G的拆机盘，结果也会掉盘蓝屏。这次就一并解决这个问题，换一块大容量的SSD做系统盘吧。

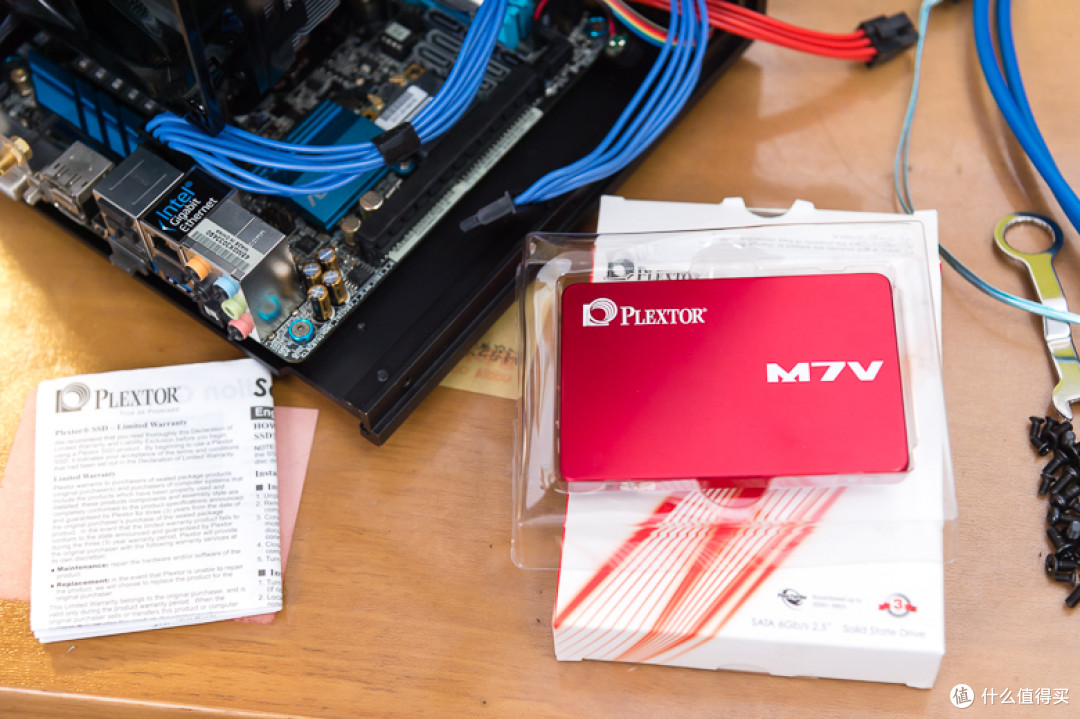

浦科特 M7VC 512G SATA3固态硬盘1049元15nm TLC颗粒，东芝特挑eTLC，2000PE写入寿命，市面上最便宜的京东自营大厂正片京东去购买

这是目前最便宜的东芝自营大厂正片512G SSD了，它的颗粒是东芝特挑eTLC，拥有2000PE的写入循环寿命，虽然比不上MLC，但是比UV400的500PE TLC颗粒表现要好很多倍了，抗掉盘稳定性高于Intel 600p和东芝Q300，更别提英睿达BX300之类的。

既然是双十一，冲动型消费永远都在——新机箱增加了一个2槽ITX显卡位置，所以不是潜行者的我也开冲动了。HD4600核显我已经忍了你很久了！

微星/MSI GTX1060 3G OC游戏显卡 支持VR ITX 短卡1499元1000-100 会员PLUS神券 自己开会员PLUS领取 白条99-6，到手总价是1343，到手总价是1343，到手总价是1343京东去购买

整机的账单给你们看一眼，希望不要吓退大家

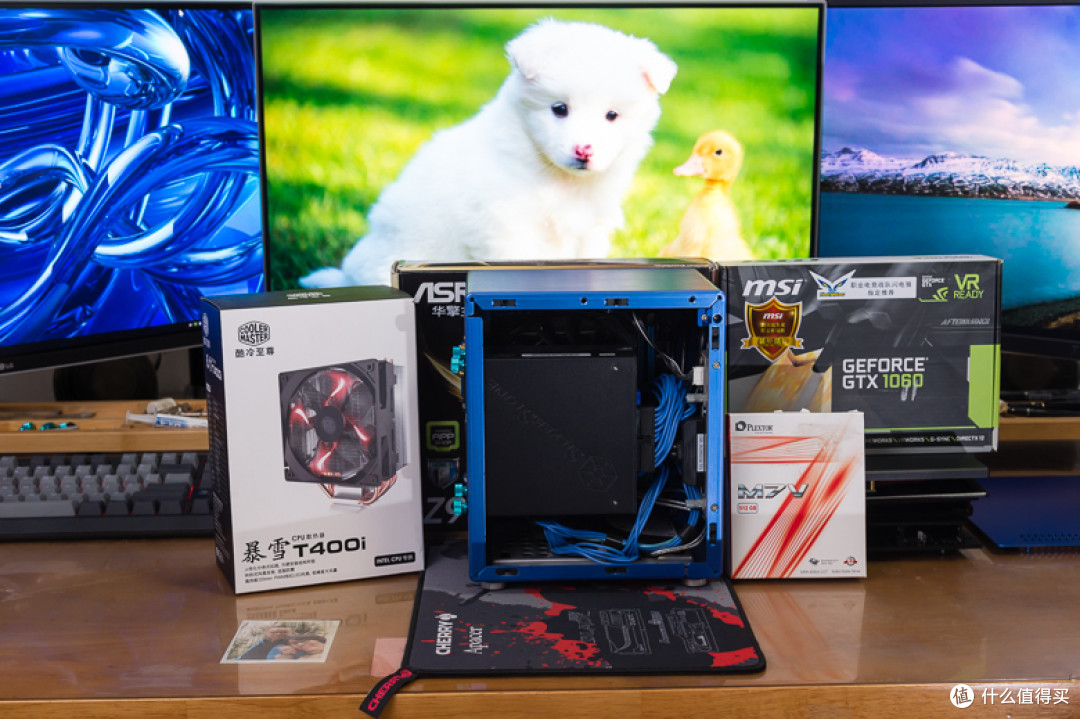

双11剁手季，一起来装个机吧

楼上那句话读起来是不是感觉怪怪的！？

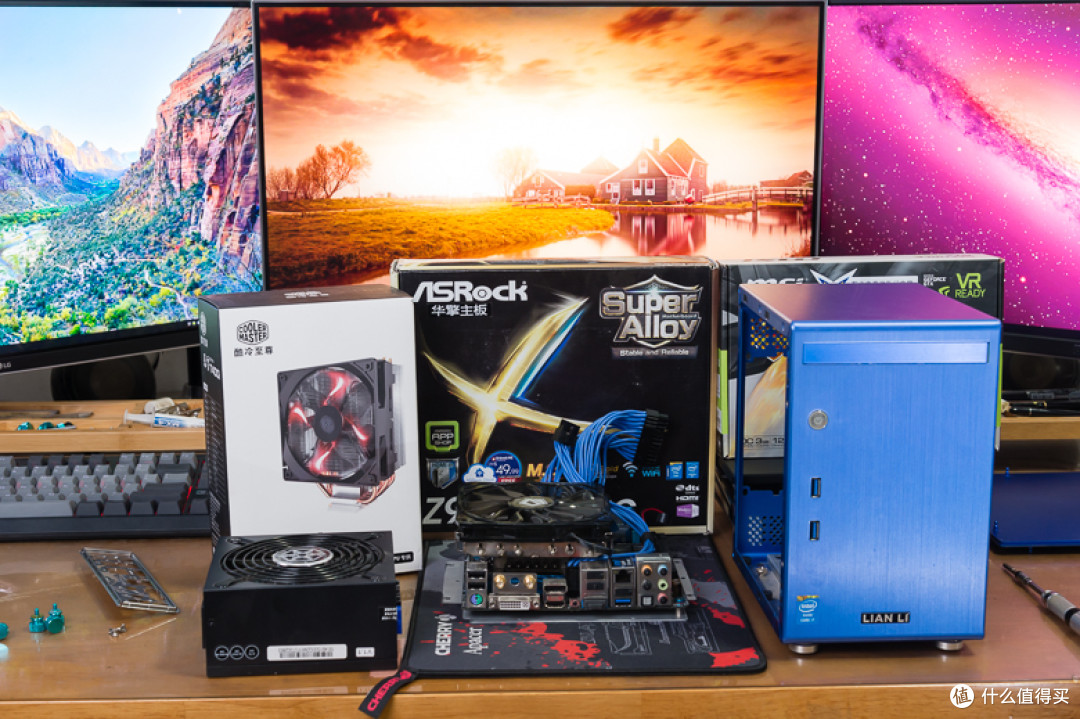

说是装机，其实一般工作量是搬家，从旧机箱搬到新机箱里面。

记住ITX小钢炮的安装是艰苦绝伦的，要有足够折腾的心，才能胜任，这个机箱要彻底拆卸才能安装。

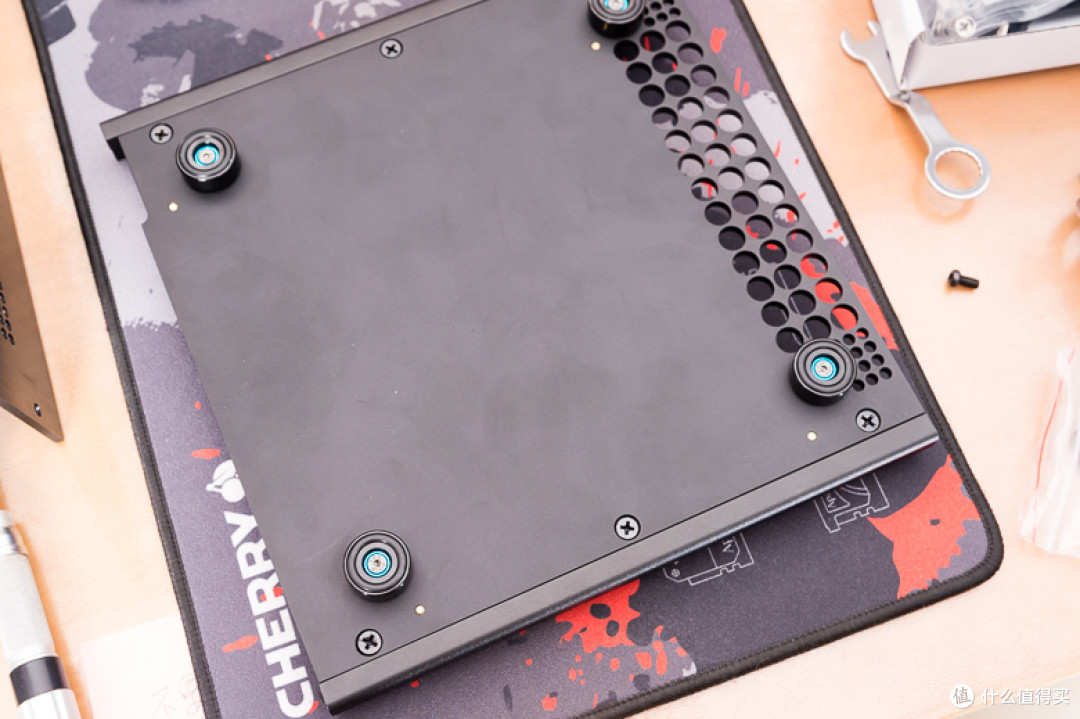

这家机箱只配了4个PVC橡胶垫，我用着这款类功放的铝合金脚垫是另配的，

20x19mm全铝高机箱脚垫（4只）_淘宝搜索可以旺旺跟sunmilo聊聊要矮版脚垫即可，这个机箱不从下面进风s.taobao.com去看看

工具用南旗22合一

南旗22合1精密螺丝刀手机电脑笔记本数码维修工具92元百元内第二好的螺丝刀套装，国货骄傲京东去购买

准备多一点镀黑螺钉，强烈推荐 台湾芳生，我已经买了3~4年，其他螺钉全部生锈，台湾芳生不生锈，一个螺钉都没有生锈！

YFS 12.9 黑镍 M3*6 M3*8_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com去看看

反过来拧上侧面的九十度L型铝型材和四根主板铜柱。

安装起前面板框架

前面板竖起来。

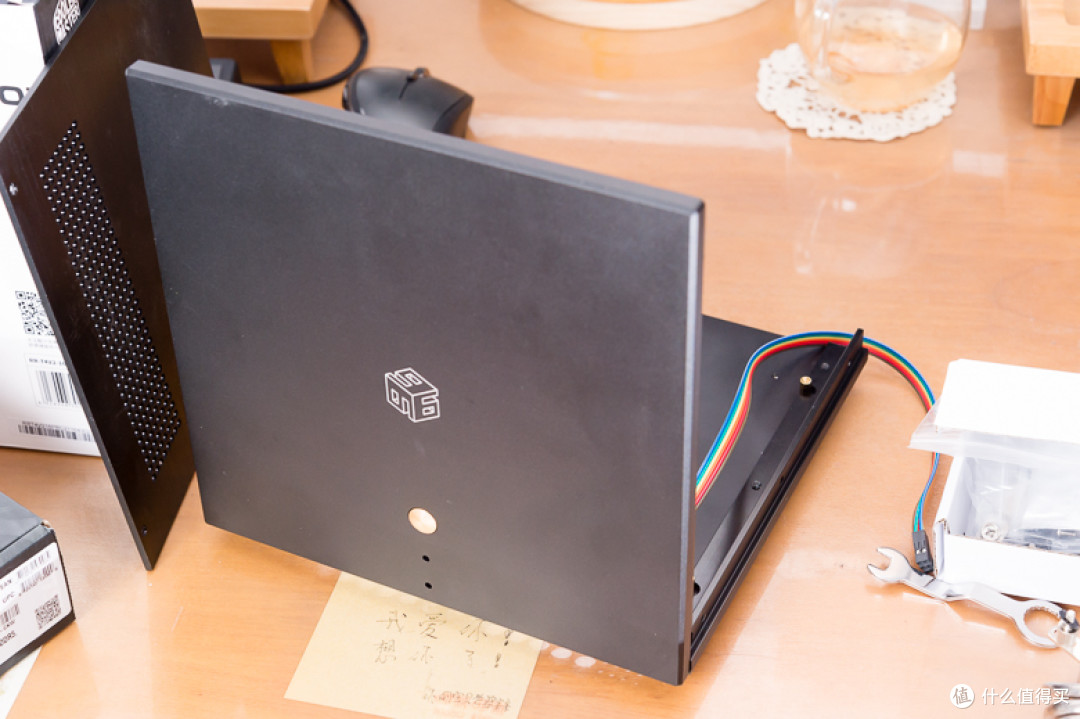

侧边板安装好。

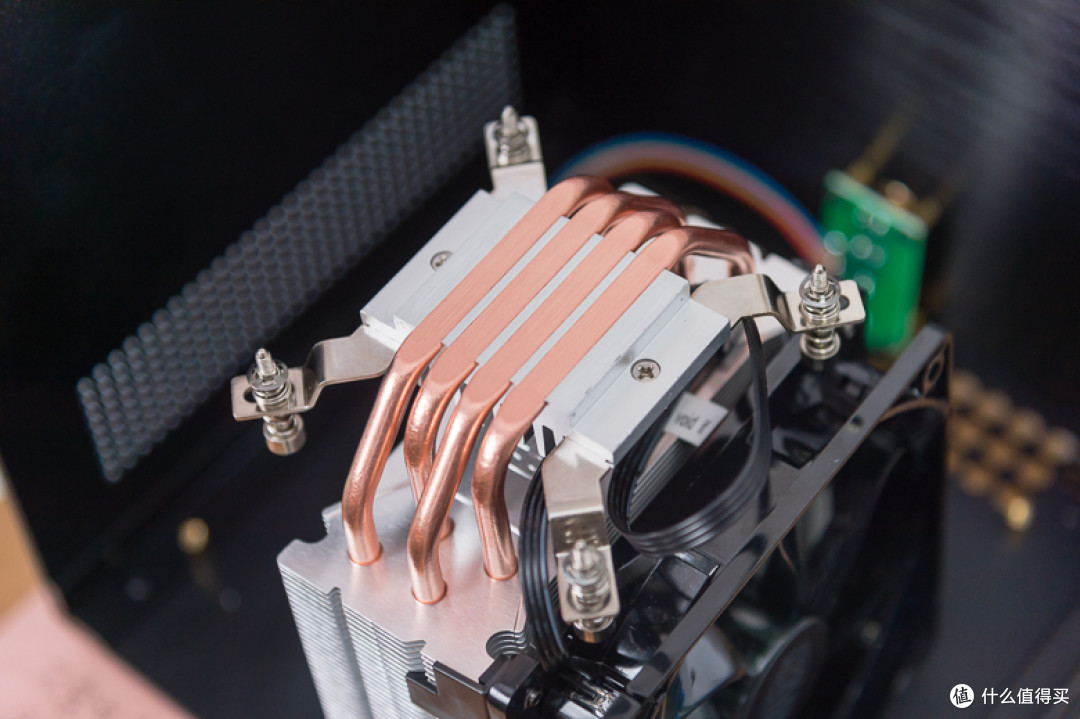

散热器，这回改变散热差的状态，为ITX小钢炮正名的全靠它了。

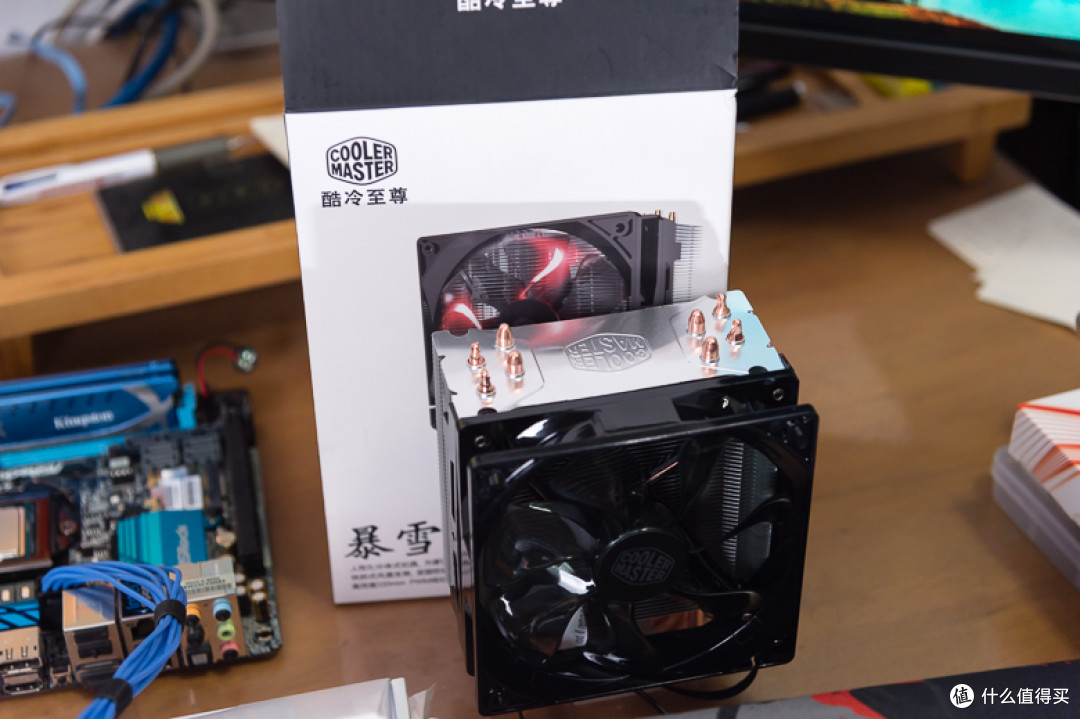

装好Intel扣具，99元的暴雪T400i 只支持Intel扣具，所以不会装错

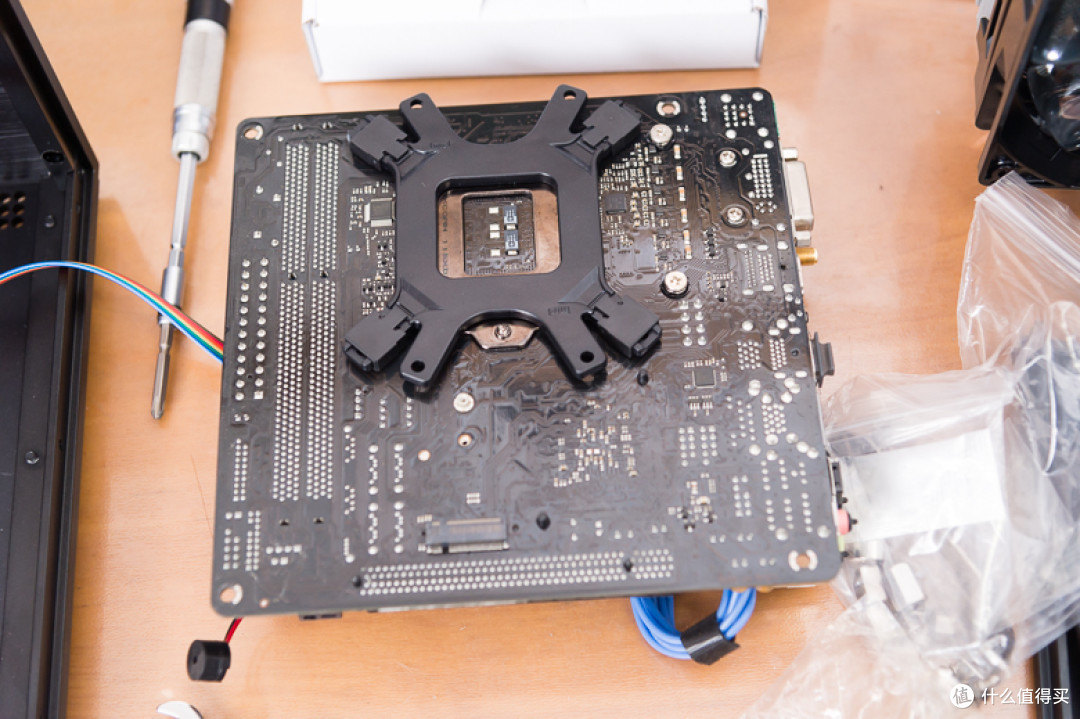

背板需要在装主板之前预装，这款机箱可没有洞洞给你后装散热背板了。

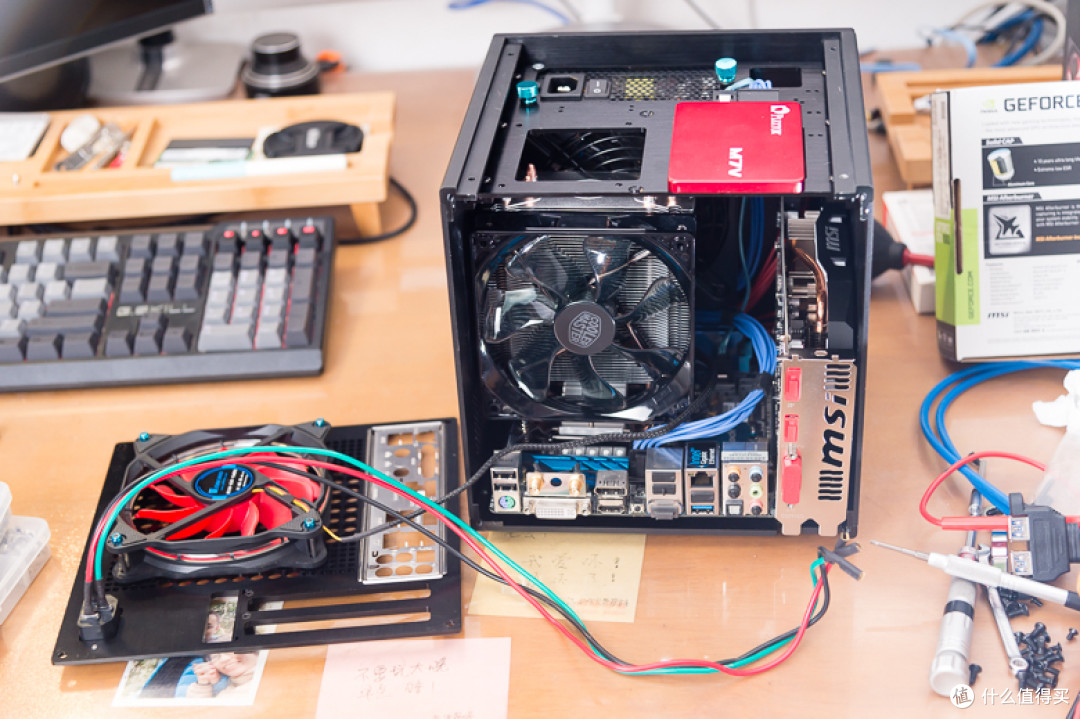

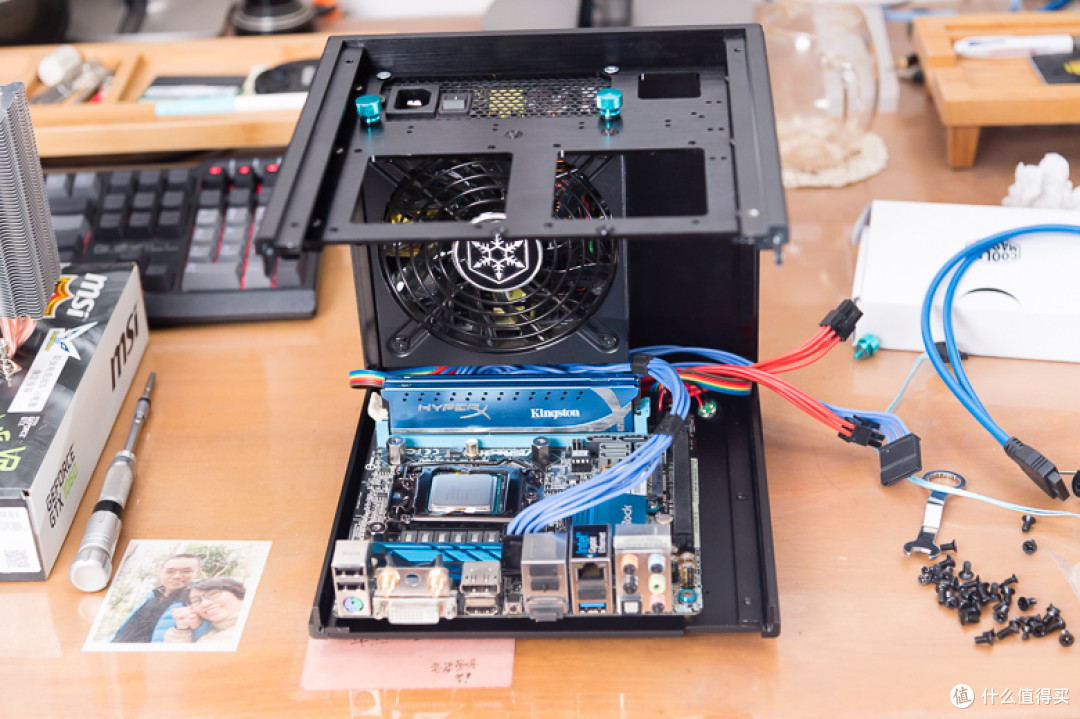

装好主板，插上模组线。

电源的托架板需要向上错位一层才能安装SFX-L电源，SFX电源无需这部操作。

然后就可以安装散热器了，注意风扇厚度会影响到电源风扇，因此我修改了机箱风路的原设计，变成尾部进气热气从电源上方的网孔排出。

大家可以观察一下风道。

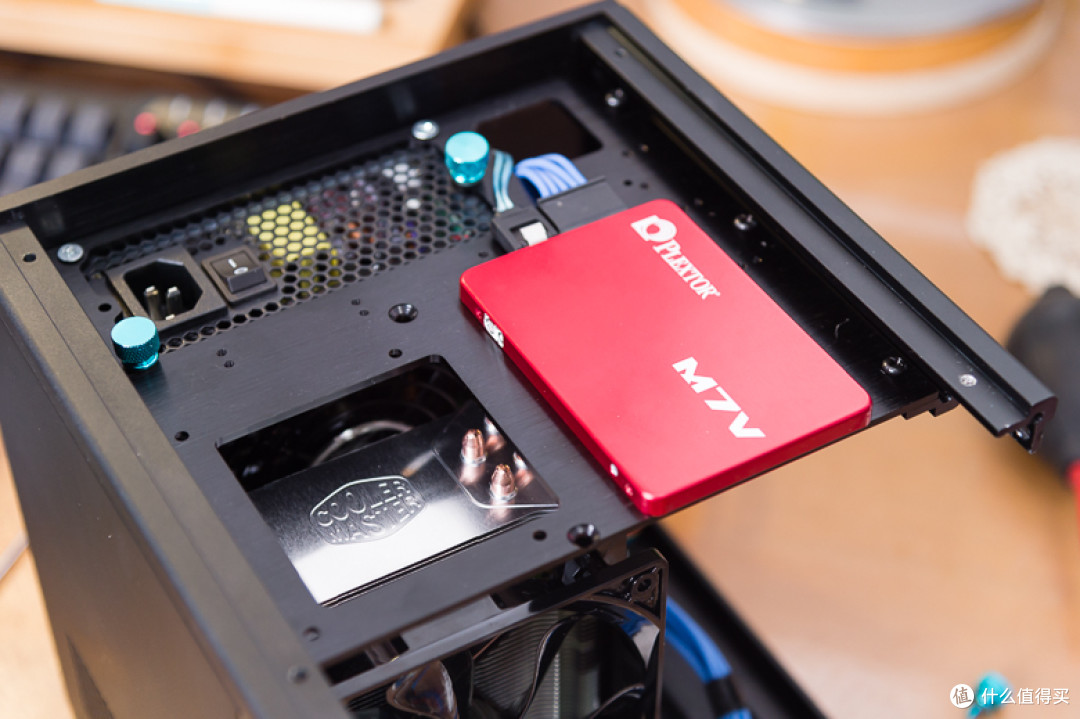

装固态盘的时候，

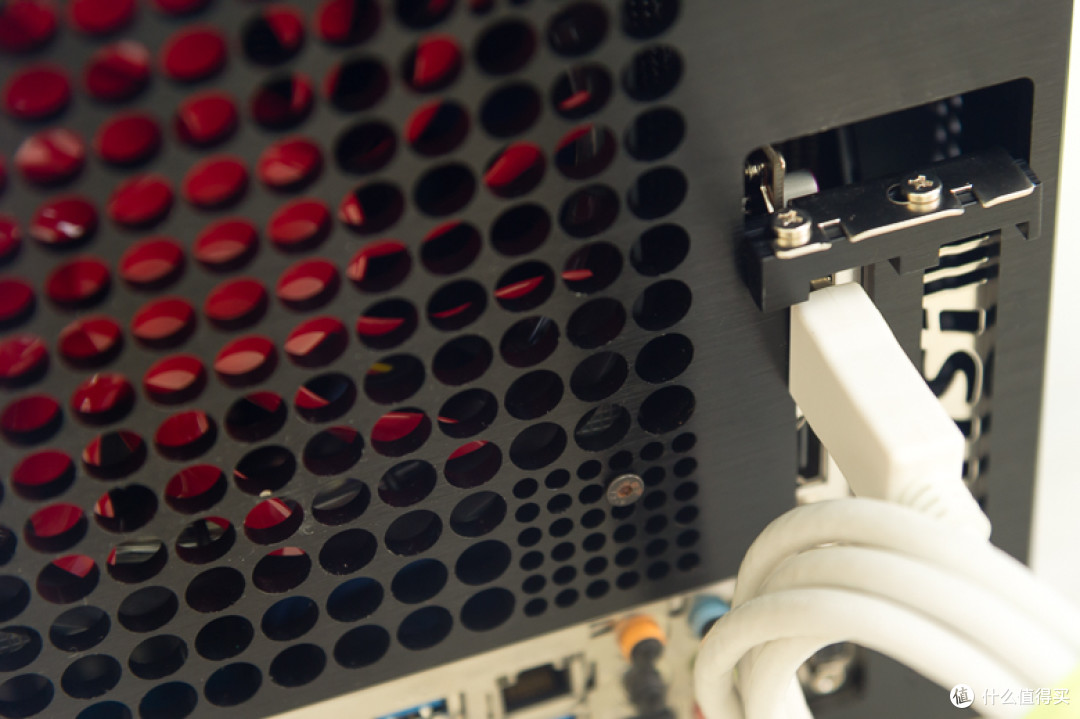

必须把电源线先穿过机箱后盖板，把电源给接了，这是必须的顺序，

这里是错误的示范，必须电源线先穿过机箱后盖板。

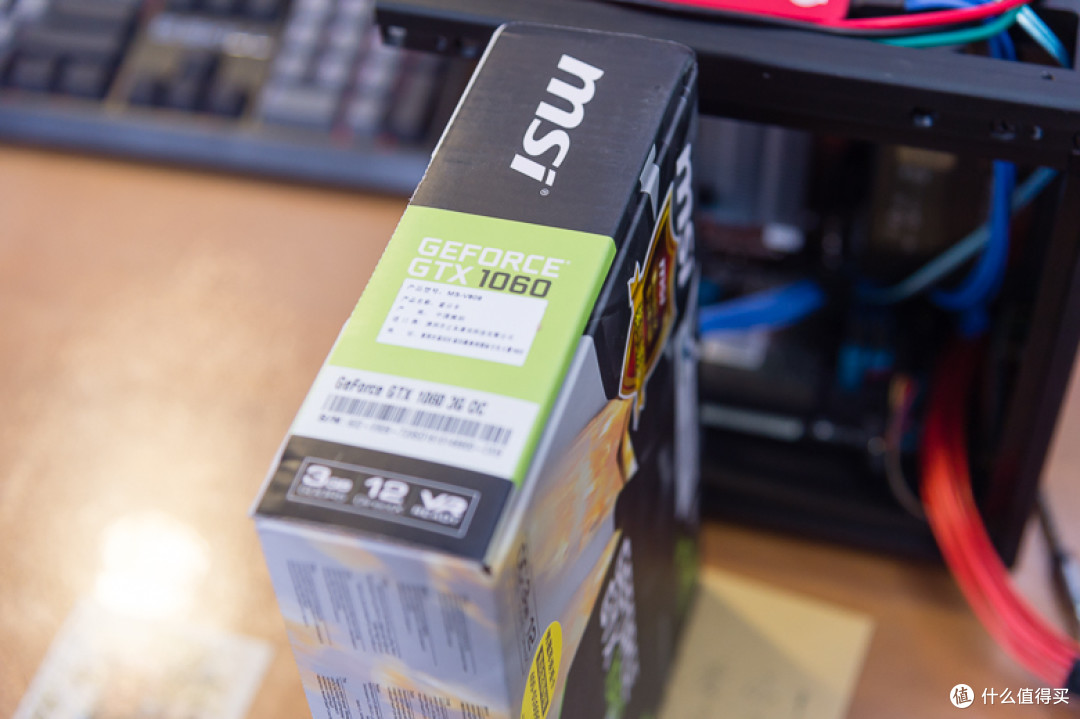

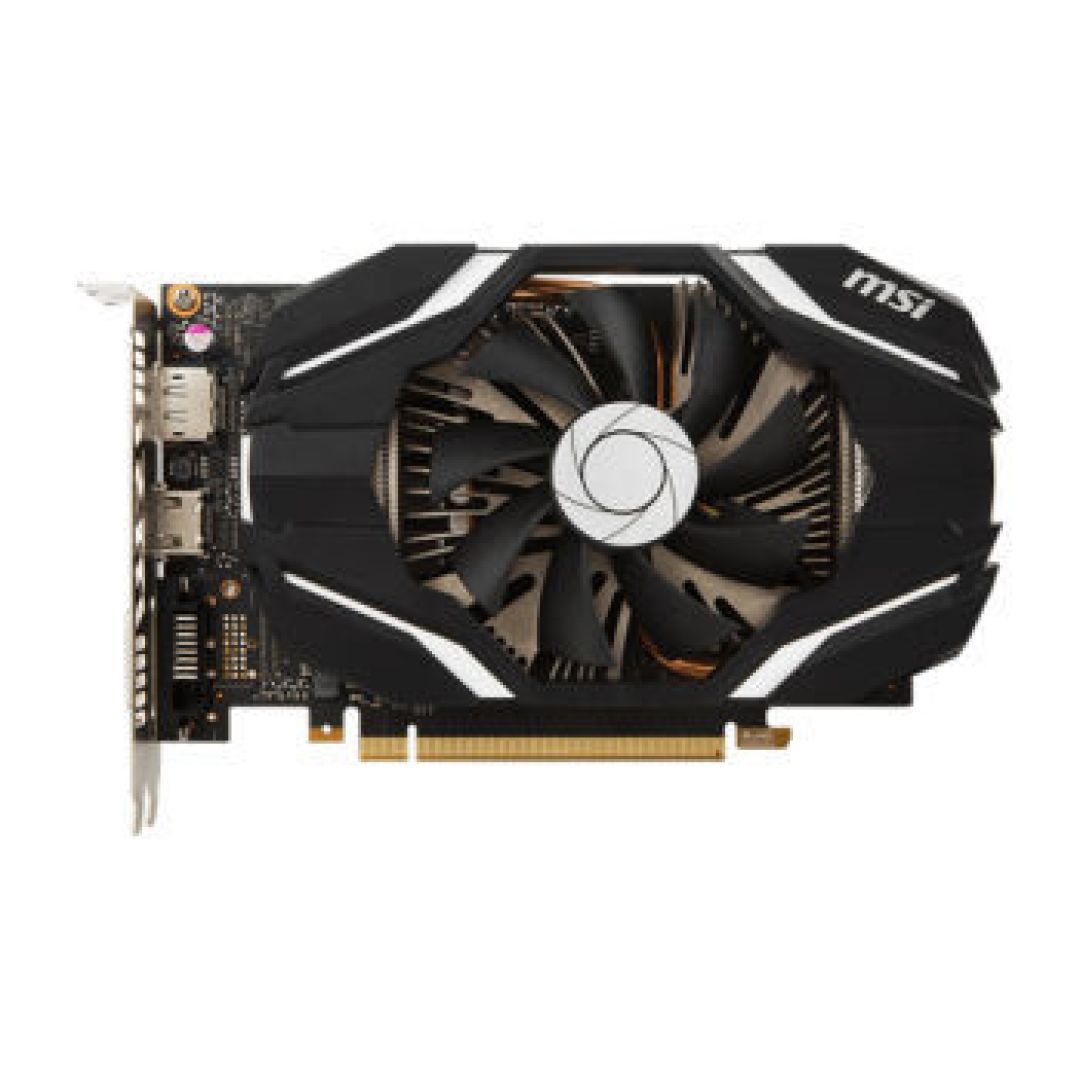

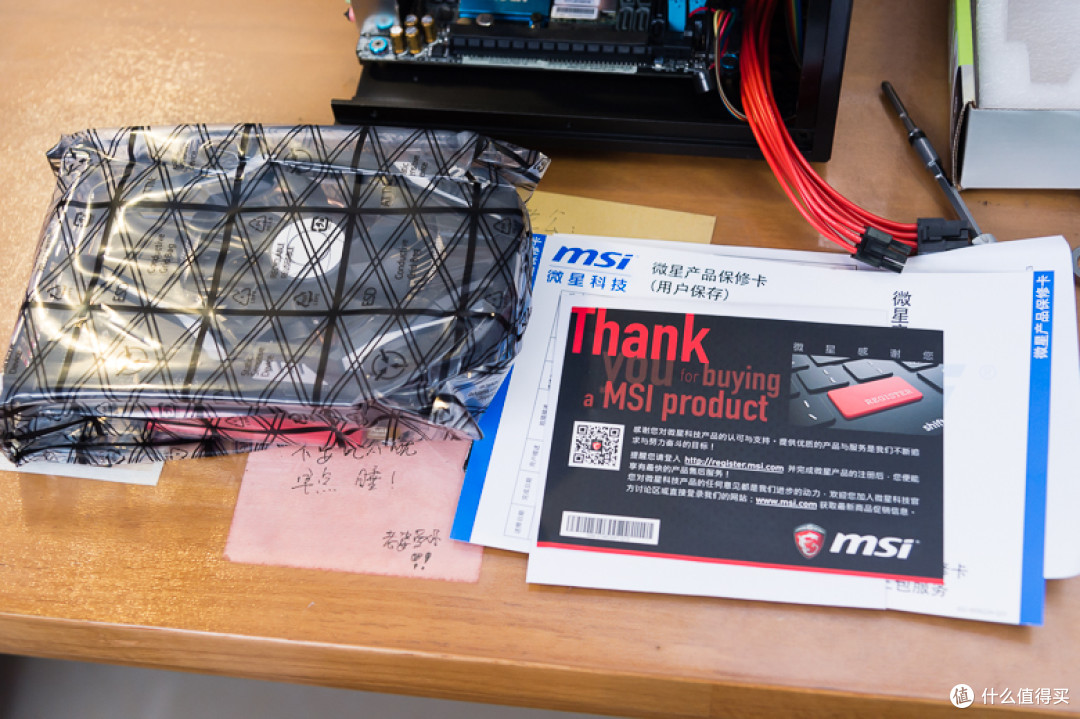

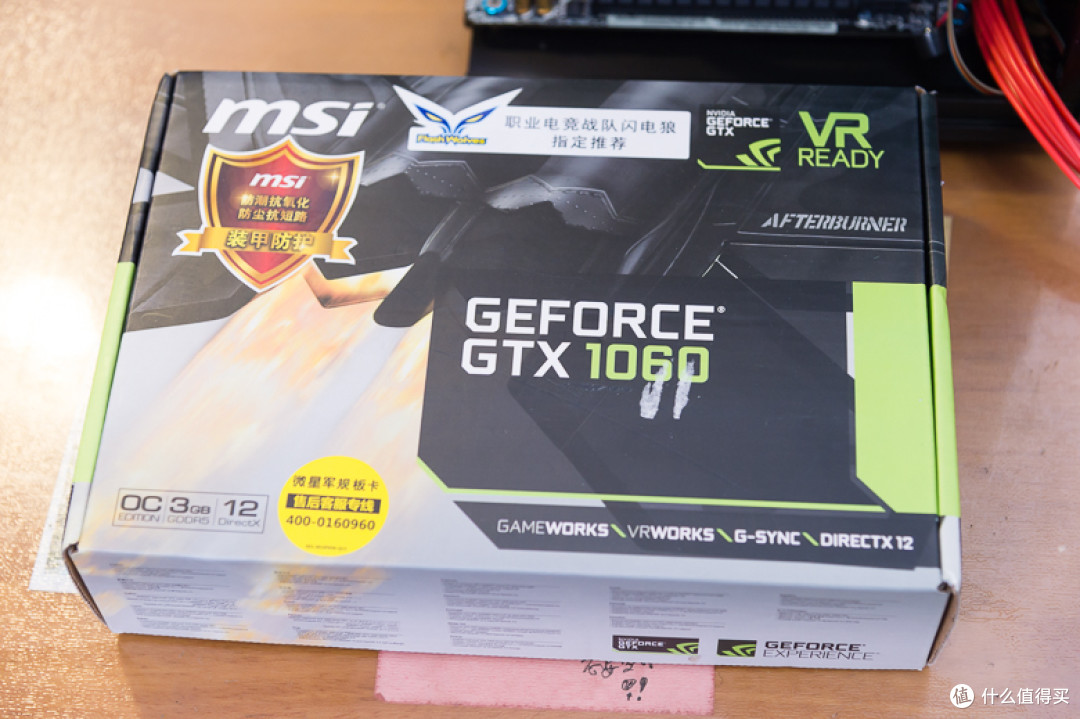

微星GTX 1060 3G显卡，京东第三方 1343入手（没有自营的我也很无奈），加上6.75元PLUS返京豆，实际入手价格是1339不到。这个卡的性价比你们自己掂量。

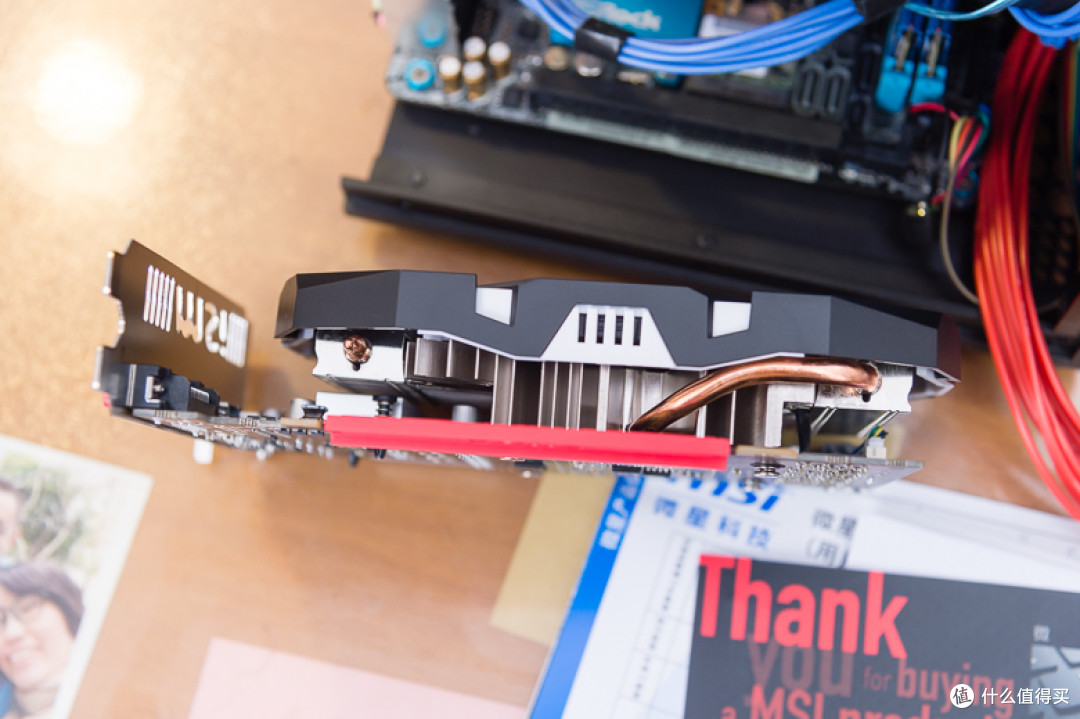

习惯了豪华越肩，30cm长度，扣Fin，镀镍热管回流焊，吃吃铝挤压单风扇 你问我还习惯吗？

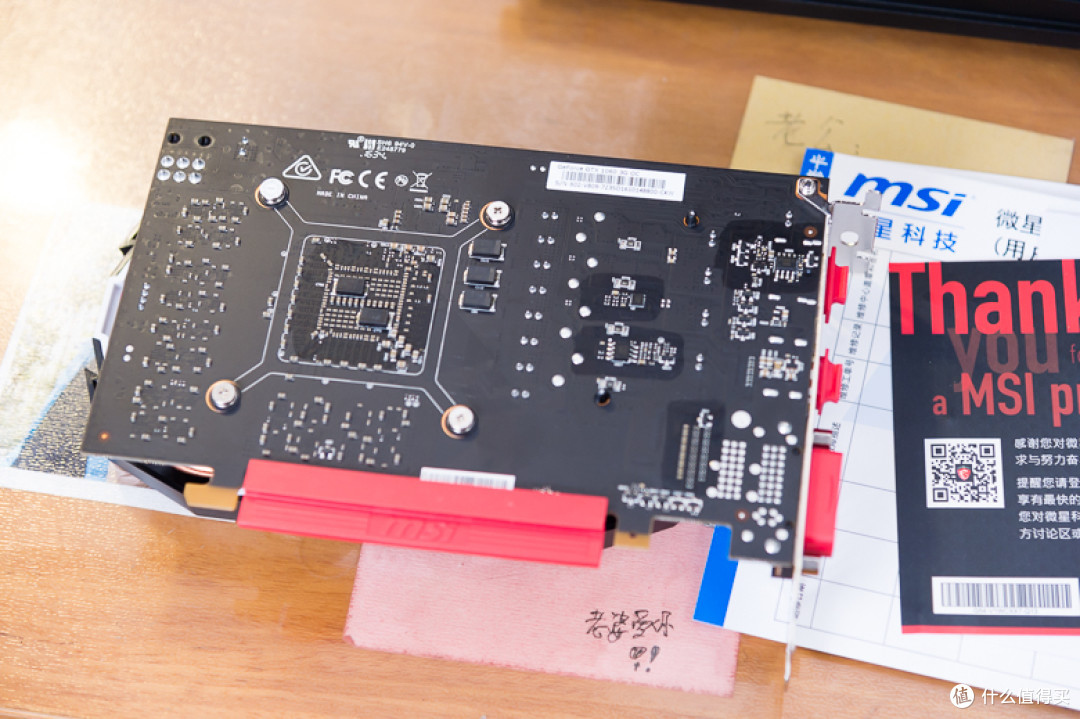

其实呢讲道理，大部分人核显就够用了，但是阿财本身还是有一定的显卡性能要求的。没有背板，但是ITX机箱你根本不会有机会看见显卡背板！

铝挤压，一根6mm S型热管仅作辅助散热效果，这个没有什么好吐槽的，跟我一起默念：1339，1339，1339，性能堪比GTX 980，性能堪比GTX 980，性能堪比GTX 980

显卡安装到位了。

风扇临时抓的乔思伯，阿财作为负责任的专业老司机建议大镰刀 温柔台风 GT1850

大镰刀（SCYTHE）GT1850 12cm风扇（12cm温柔台风/冷排风扇/标准4PIN PWM）139元性噪比优秀的散热风扇京东去购买

如意如意，随我心意！

确定AC 220V交流电源线插好了，千万别插错火线到底线上面！

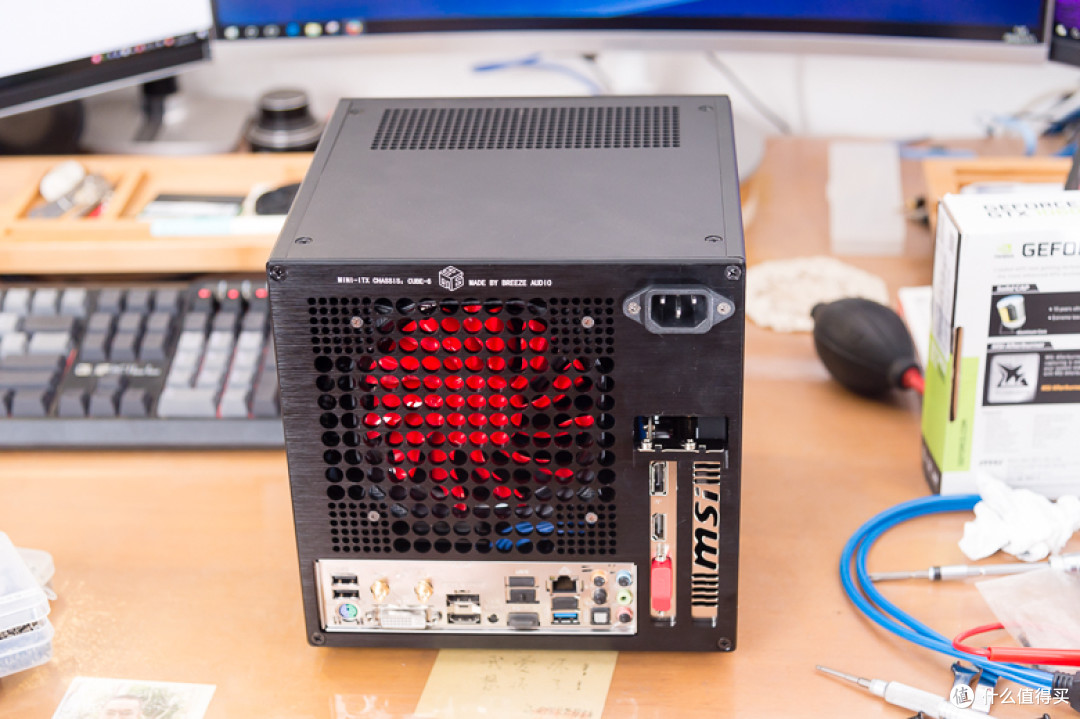

合上顶盖，我们来看看这台新完成的ITX小钢炮，淘宝机，上网机，游戏机，随便叫什么都可以

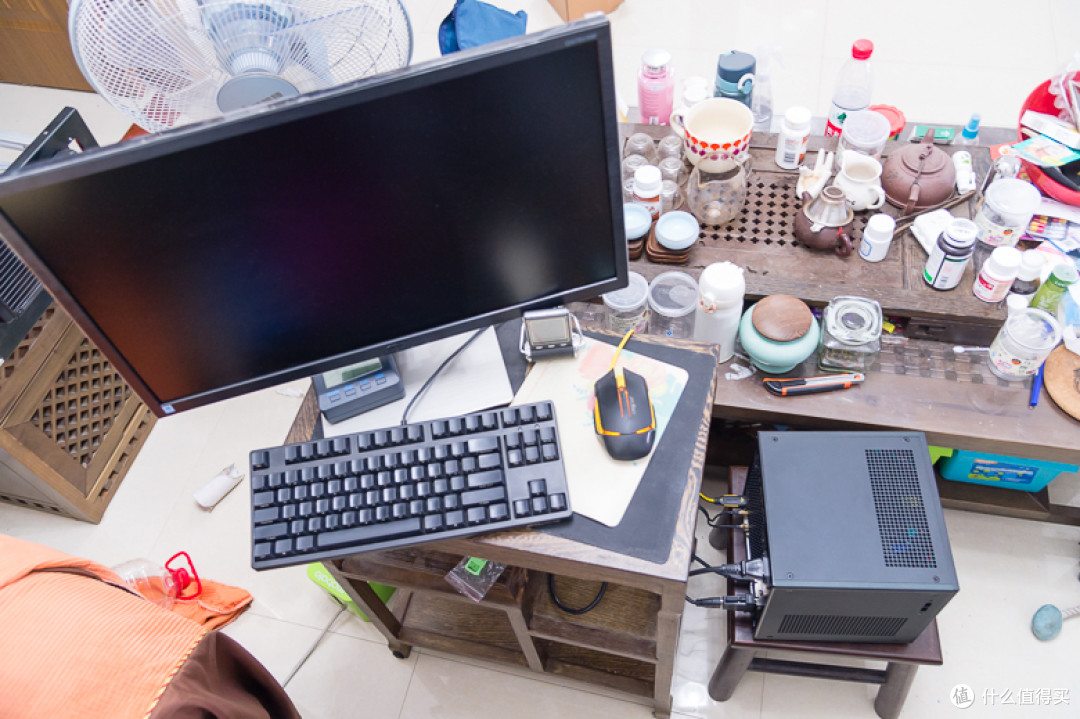

安装就位，我们家的机器，就是书房机和客厅机，客厅机的工作岗位是这样的的，在沙发旁边

LOL，开机成功。

性能测试

跑两步，没事跑两步

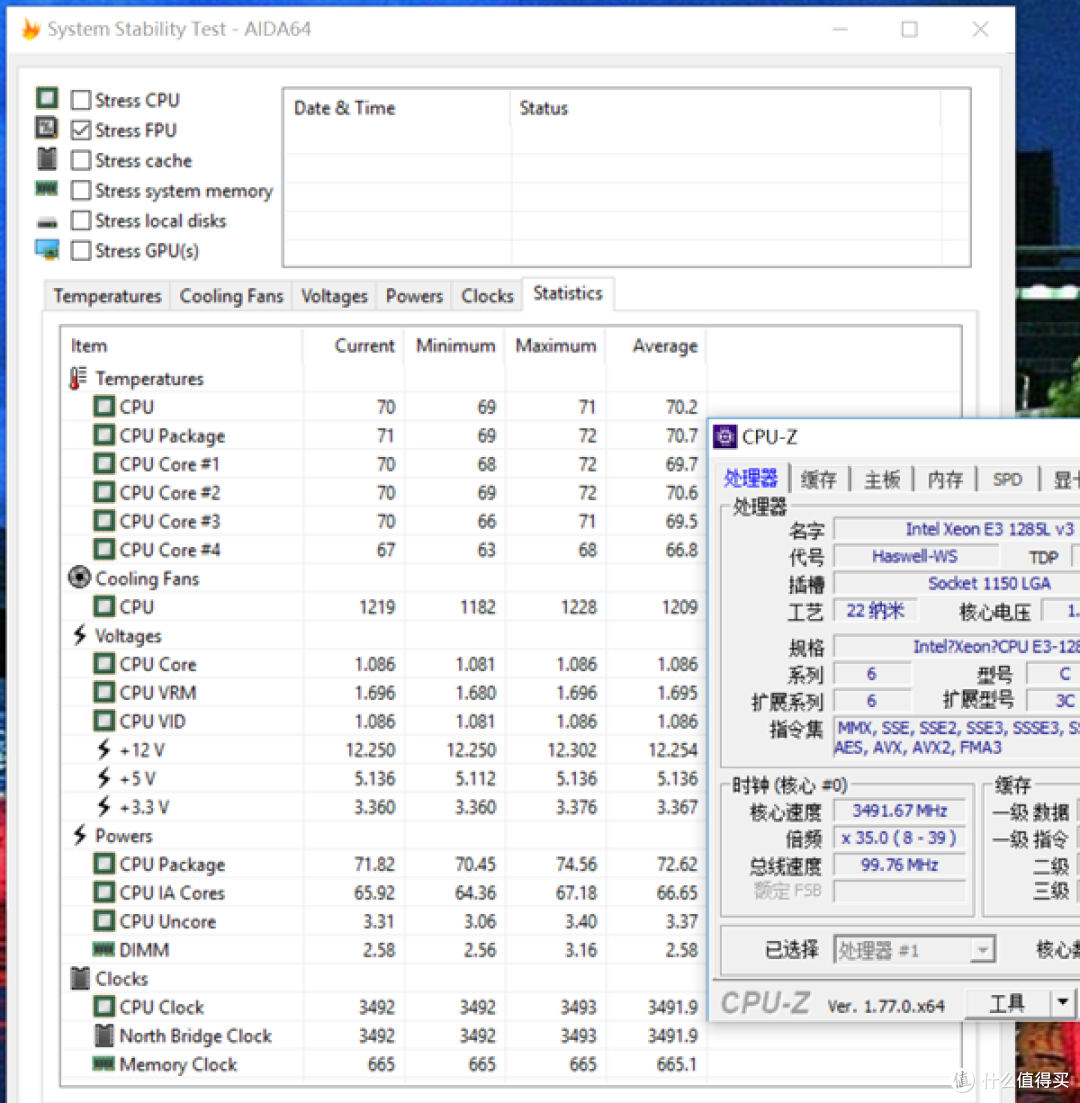

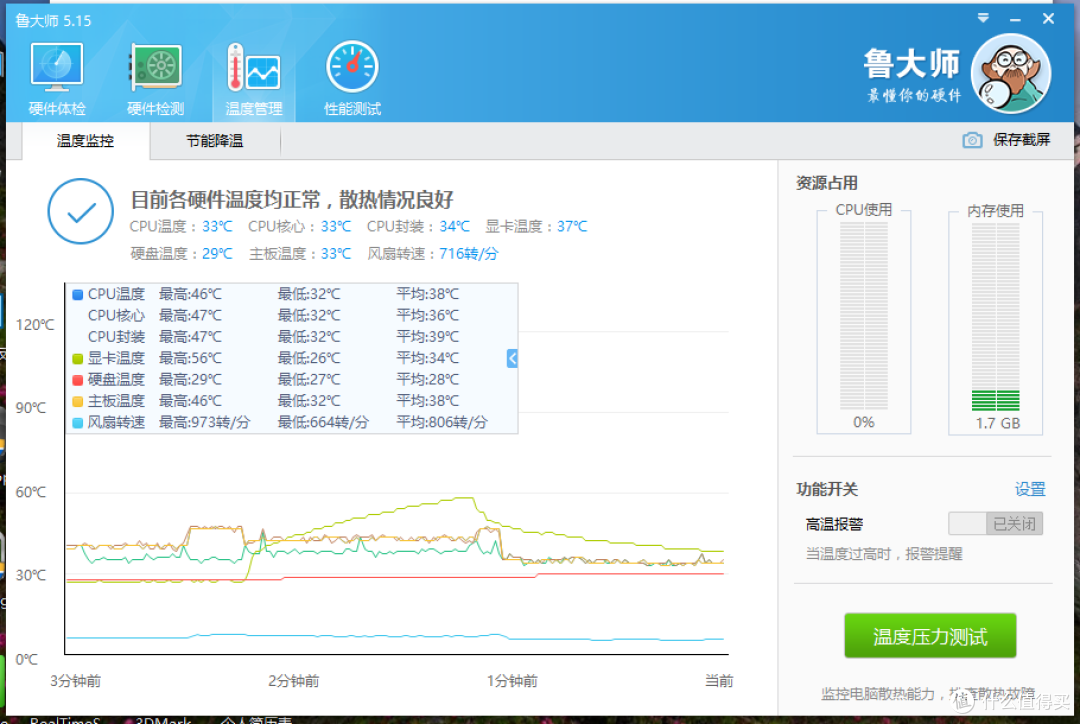

最重要的是温度完全可控，待机29度，Photoshop Lightroom满载58度，AIDA64 FPU烤机68度

改造前烤机温度：

改造后烤机温度：

虽然这几乎是最弱的GTX 1060 3G显卡，但是性能依然比GTX 970，任何版本的GTX 470，还有GTX 480公版都要强！

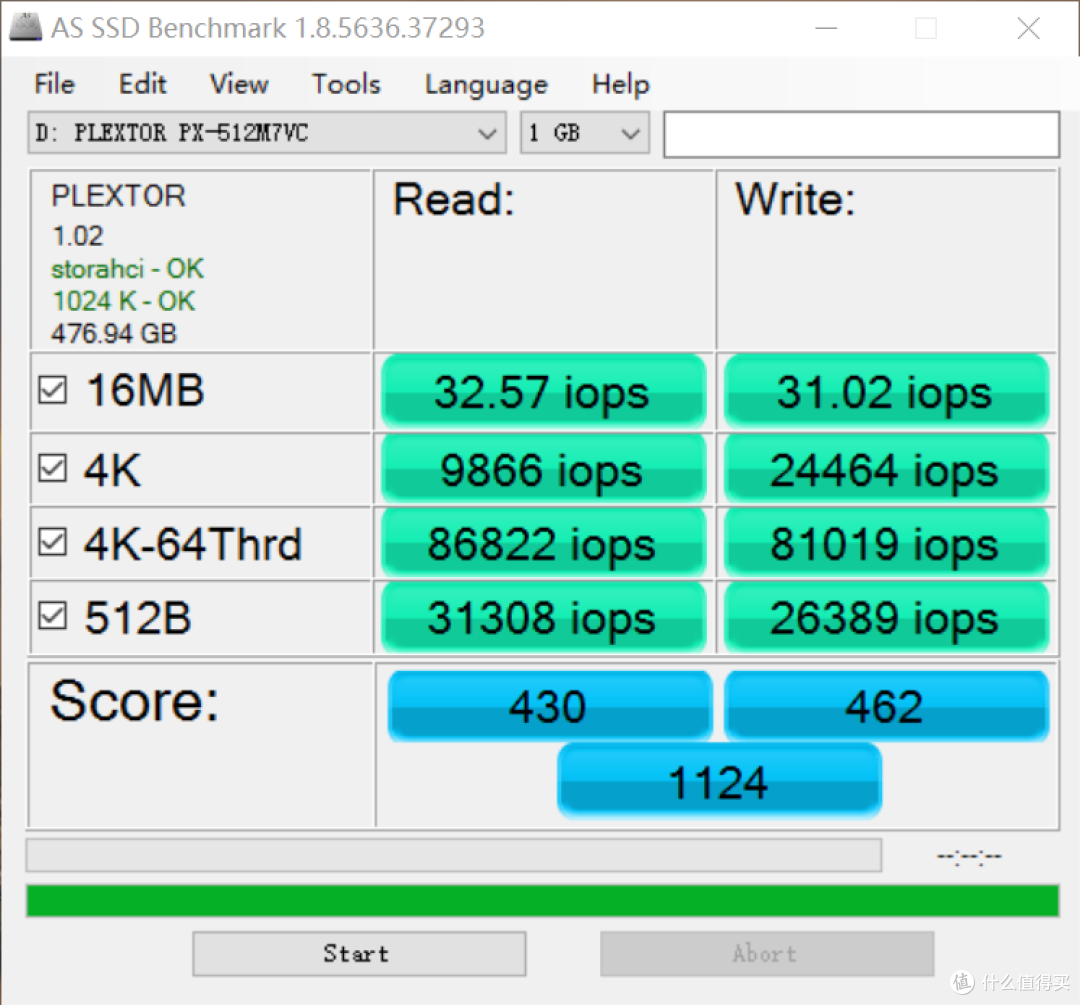

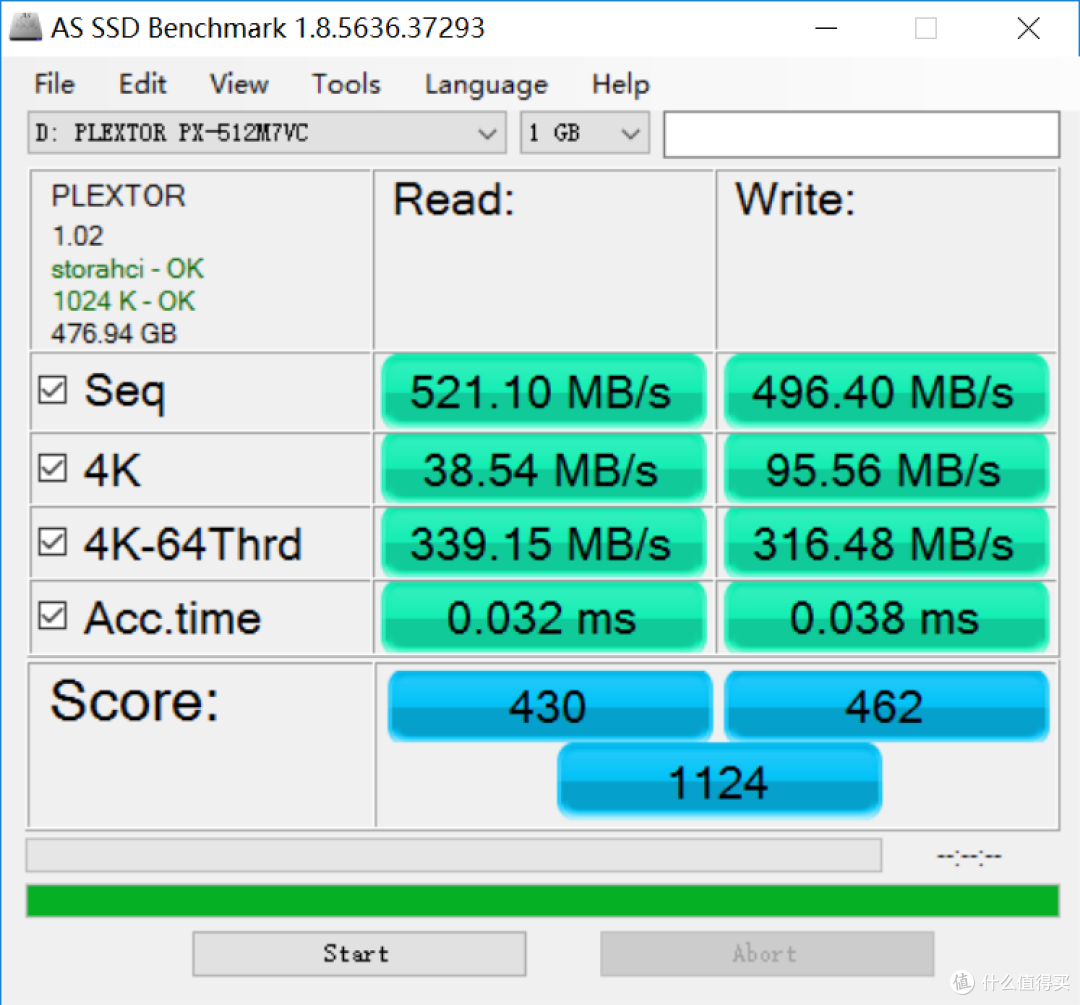

浦科特 M7VC 512G SSD性能也很不错，有这个容量镇着，已经完全不需要考虑添加机械硬盘了。

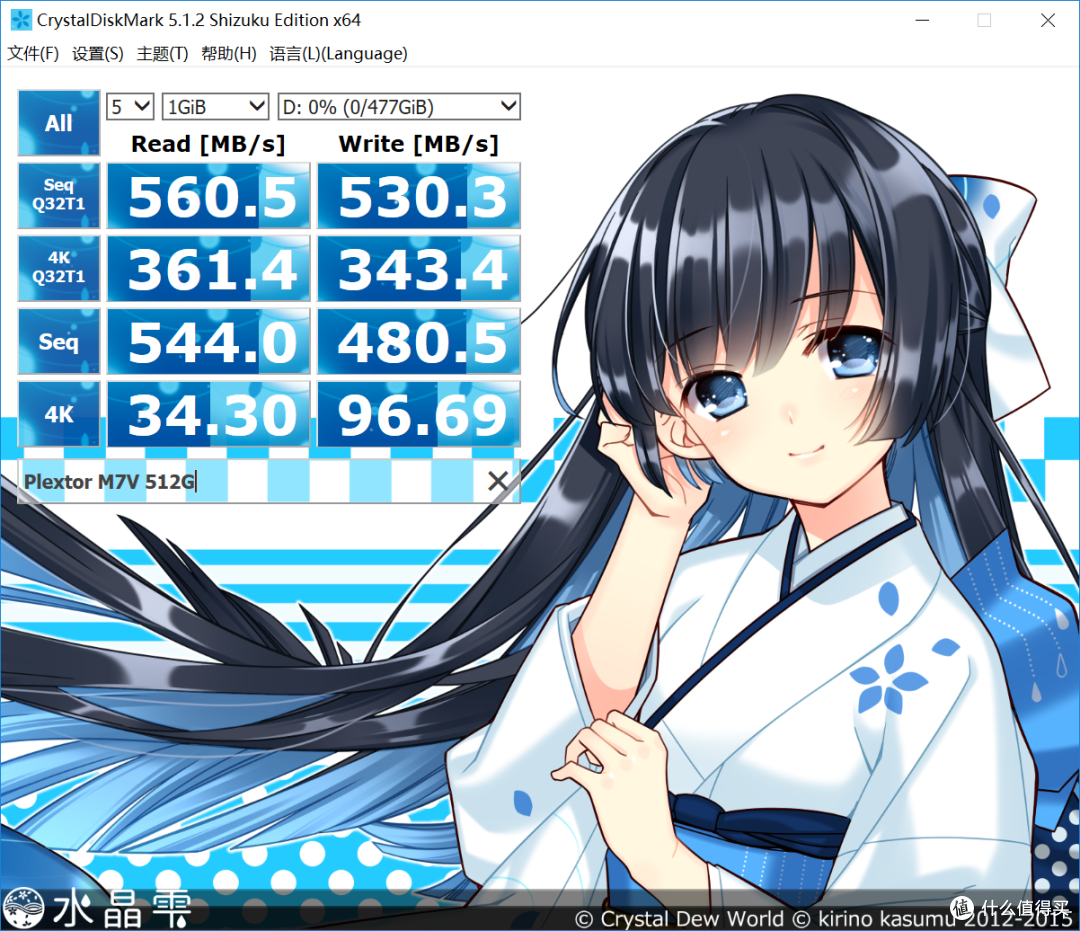

4K性能表现优秀。

缺点和改进

Cube-6机箱是淘宝个人设计，需要手工修整2个地方。厂家设计后挡板此处应该切削多2mm，我跟厂家沟通后说这一版没法再改动，只能我自己手工用电钻或者电磨削掉2mm的3mm厚度的铝合金。

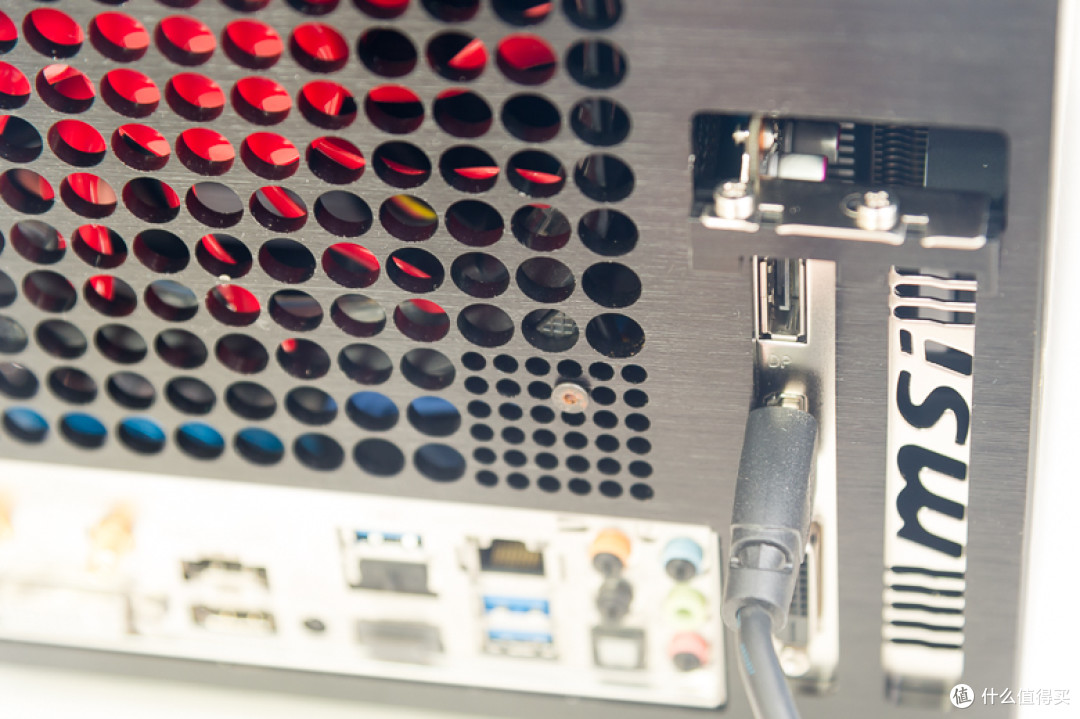

现在挡住了DP口和HDMI接口，只能用DVI转HDMI接口来临时顶着。

同理USB 3.0侧面接口需要外扩0.5mm。

同理，上面说了SFX-L电源过长导致又长又粗的前置USB 3.0无法插入，需要在淘宝购买这个10cm长度的转接线。

HSMOZU 10cm机箱面板USB3.0 20pin19针纯铜镀银延长线_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com去看看

最后祝大家双11剁手愉快。
