拆修米家屏显开关ZNKG03HL

25-07-10

小米米家屏显开关,三开单控,小黄鱼收来的,卖家描述左键没反应,2只20块还包邮顺丰,怎么着都不亏啊

上电测试,其中1个就压根没有问题啊,捡漏了

另1个显示屏不亮,而且3个继电器长通,灯直接常亮,控制没反应,直接拆修看看

外观正面,三开,带屏幕显示,有温湿度、时间天气

拆修米家屏显开关ZNKG03HL

反面是电线接口和产品信息,单火线版的,不用额外找零线,缺点是没有零火版稳定

拆修米家屏显开关ZNKG03HL

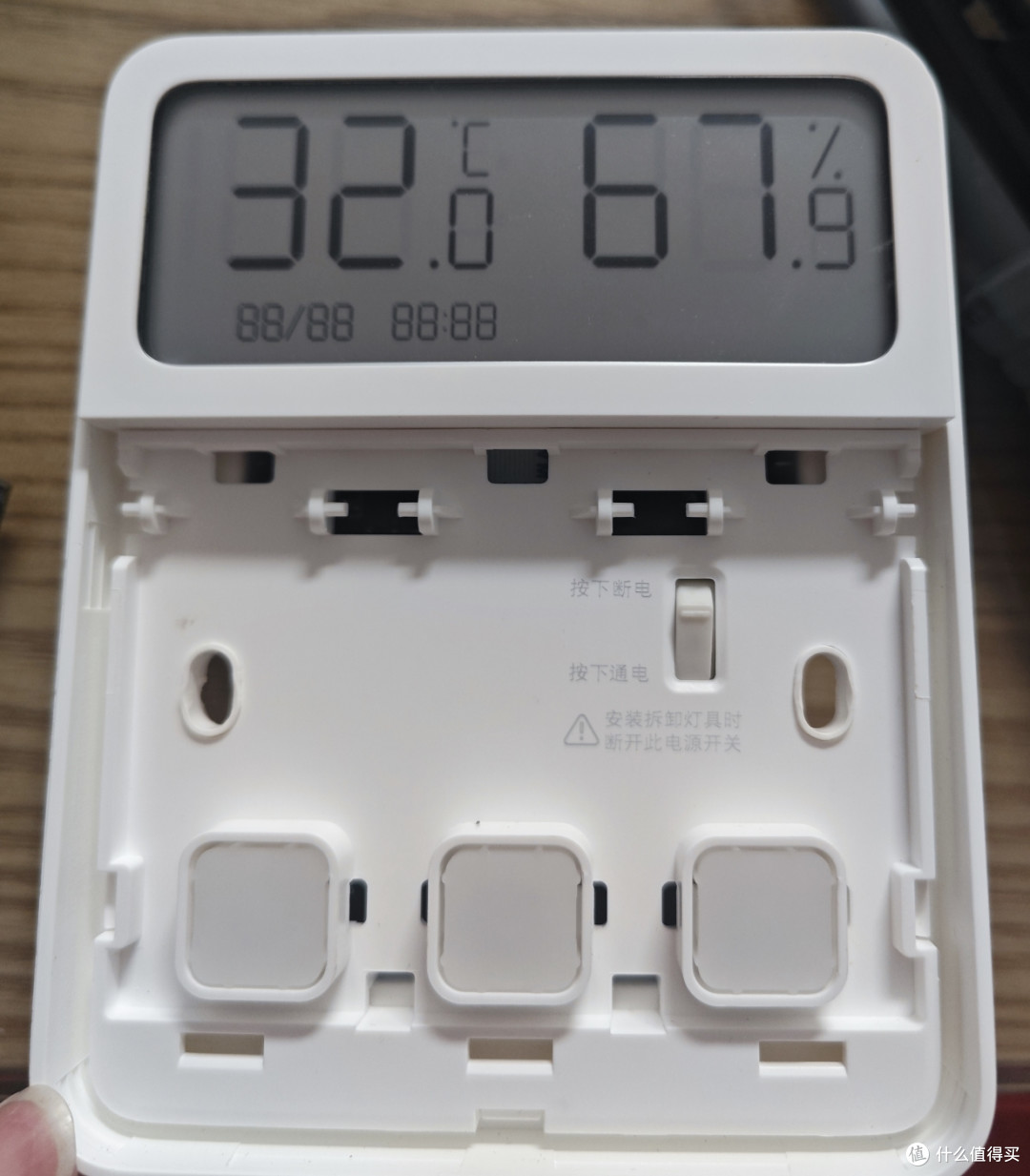

掰开三个按钮,通过卡扣安装,还有个安装按钮,安装时候可以断电

拆修米家屏显开关ZNKG03HL

撬开盖板和显示屏卡扣,通过排线连接

拆修米家屏显开关ZNKG03HL

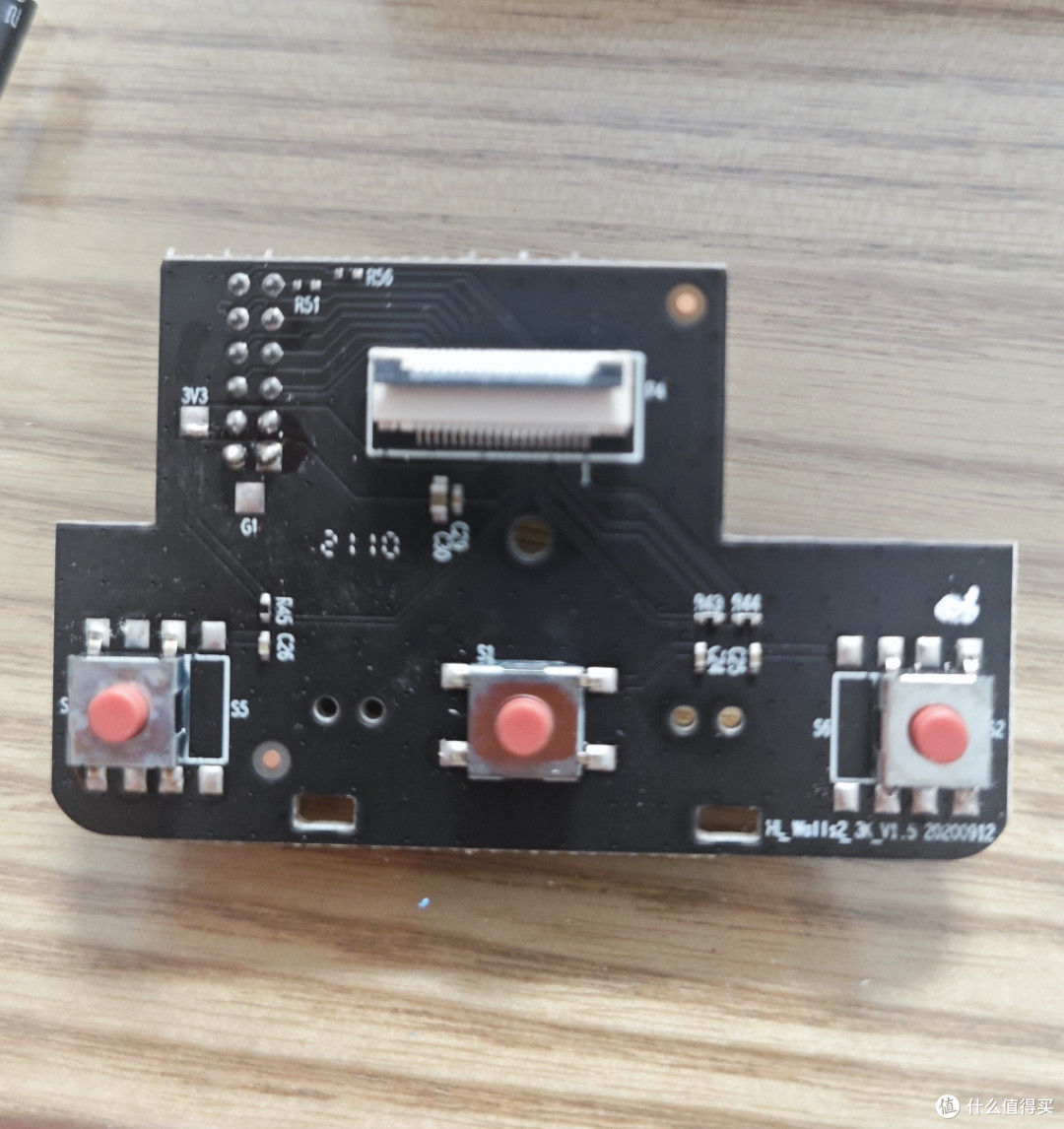

按钮小板上是3颗微动,反面是插针和供电板连接

拆修米家屏显开关ZNKG03HL拆修米家屏显开关ZNKG03HL

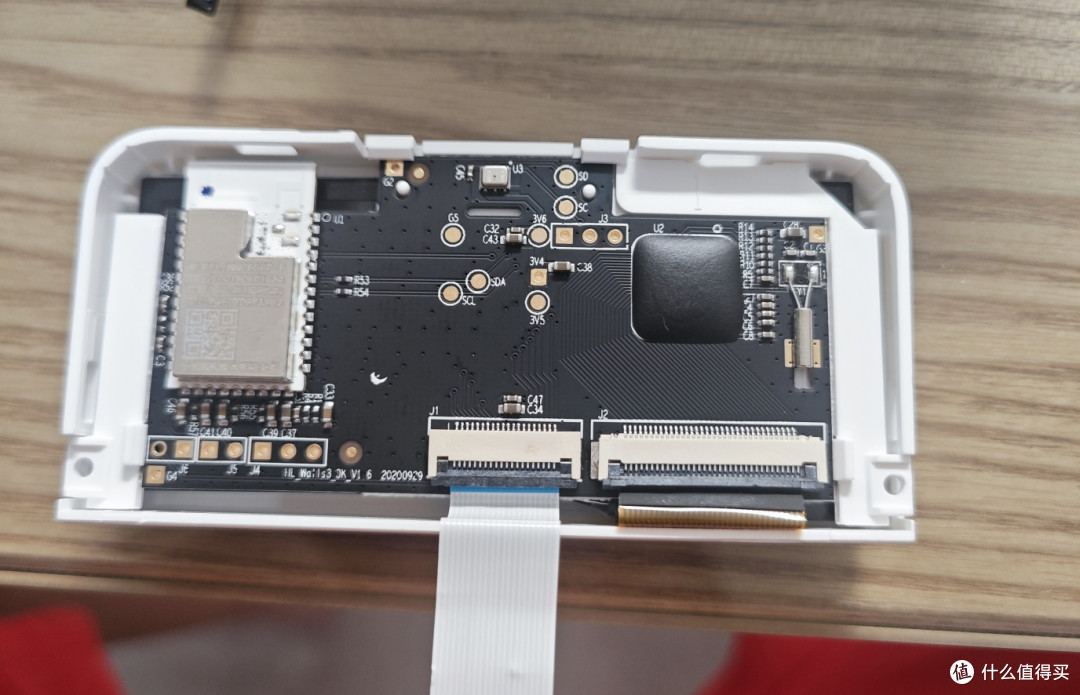

显示屏背面是颗牛屎芯片和蓝牙模块

拆修米家屏显开关ZNKG03HL

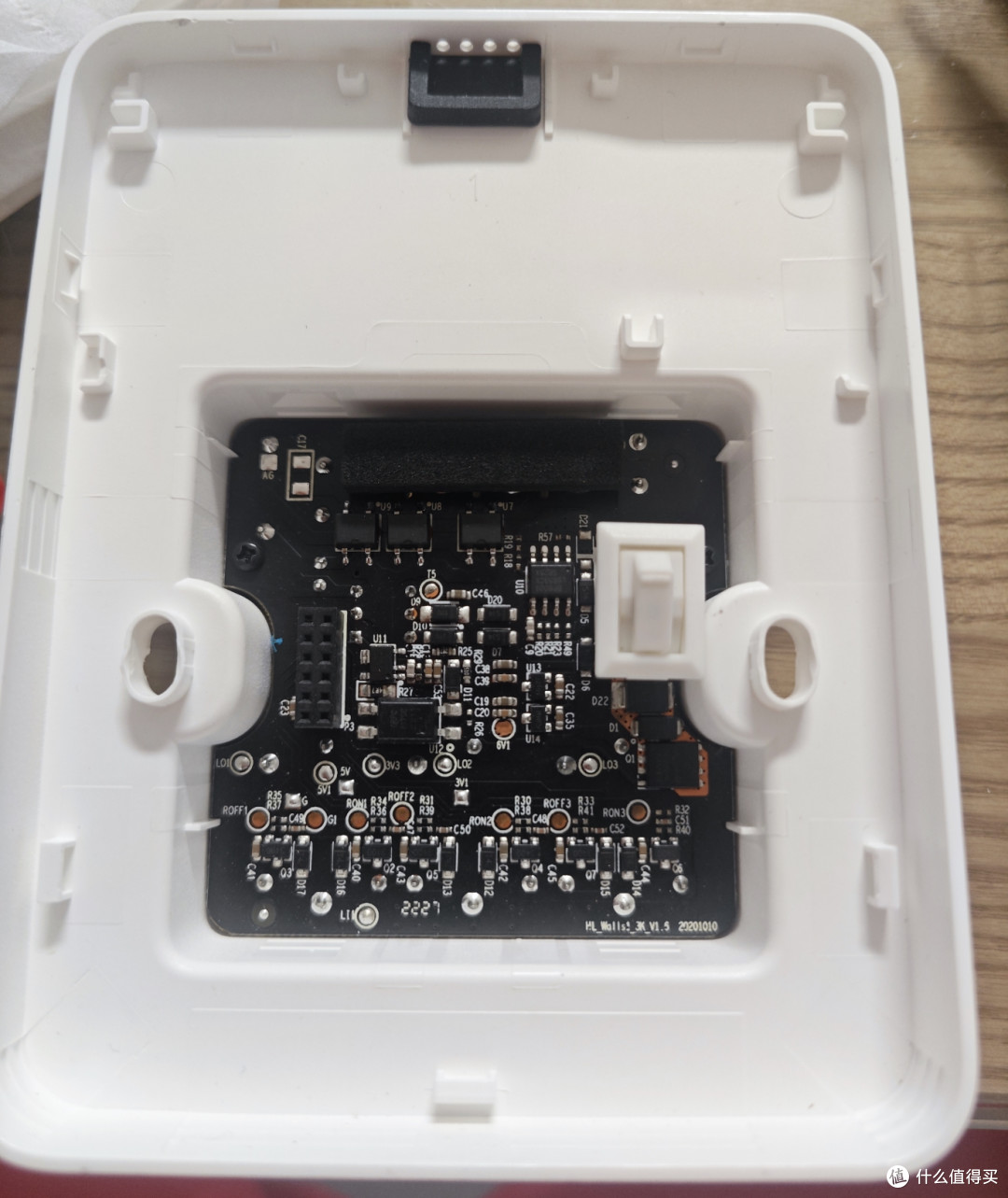

之后就可以看到电源板了,按钮开关就是颗船型开关

拆修米家屏显开关ZNKG03HL

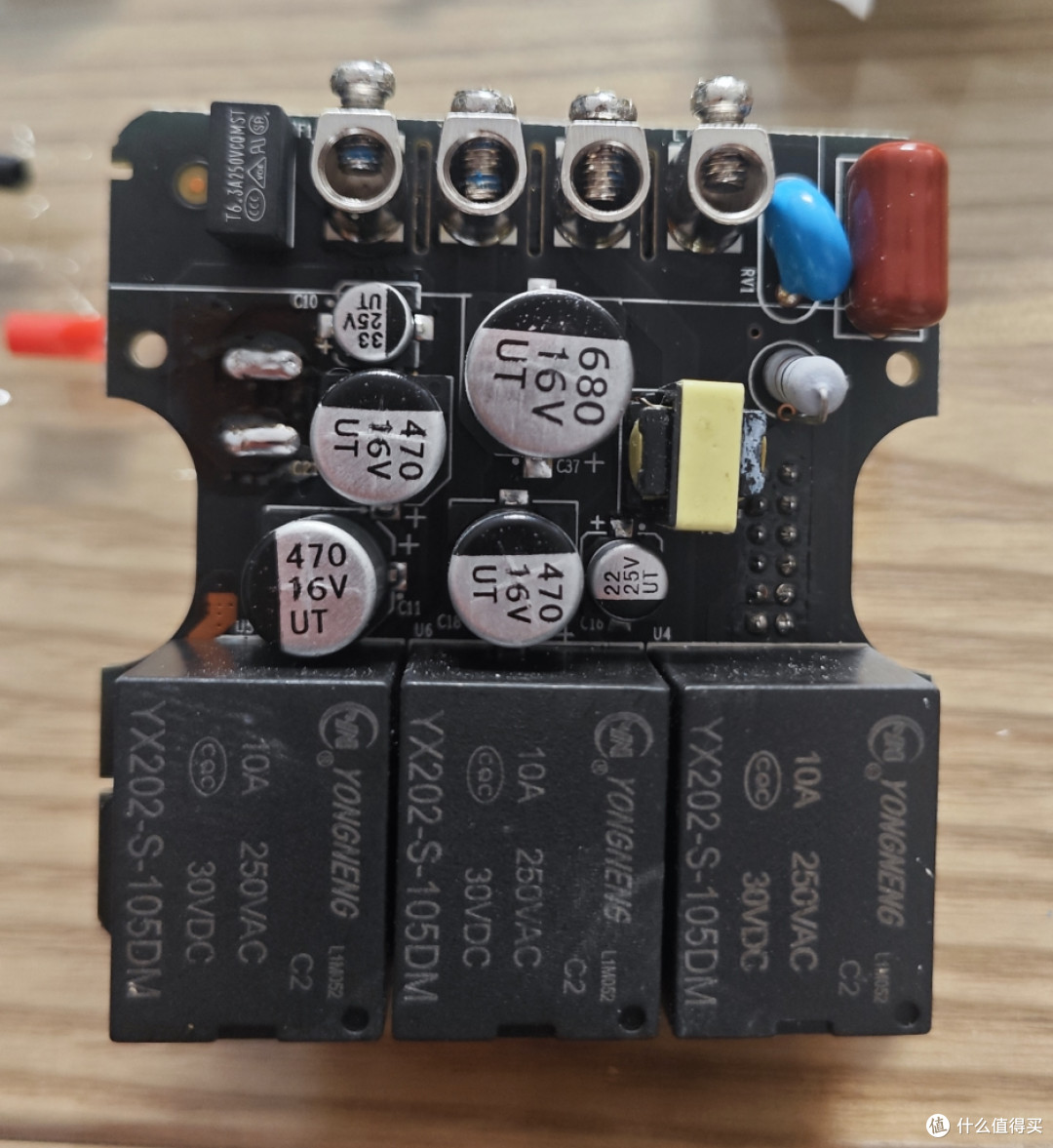

主板正面主要是电容和继电器,3颗继电器,永能YX202-S-105DM,工作电压‌5V

拆修米家屏显开关ZNKG03HL

反面主要是贴片元件,排查到了右侧的二极管挂掉了,SMBJ15A丝印TVS二极管

拆修米家屏显开关ZNKG03HL

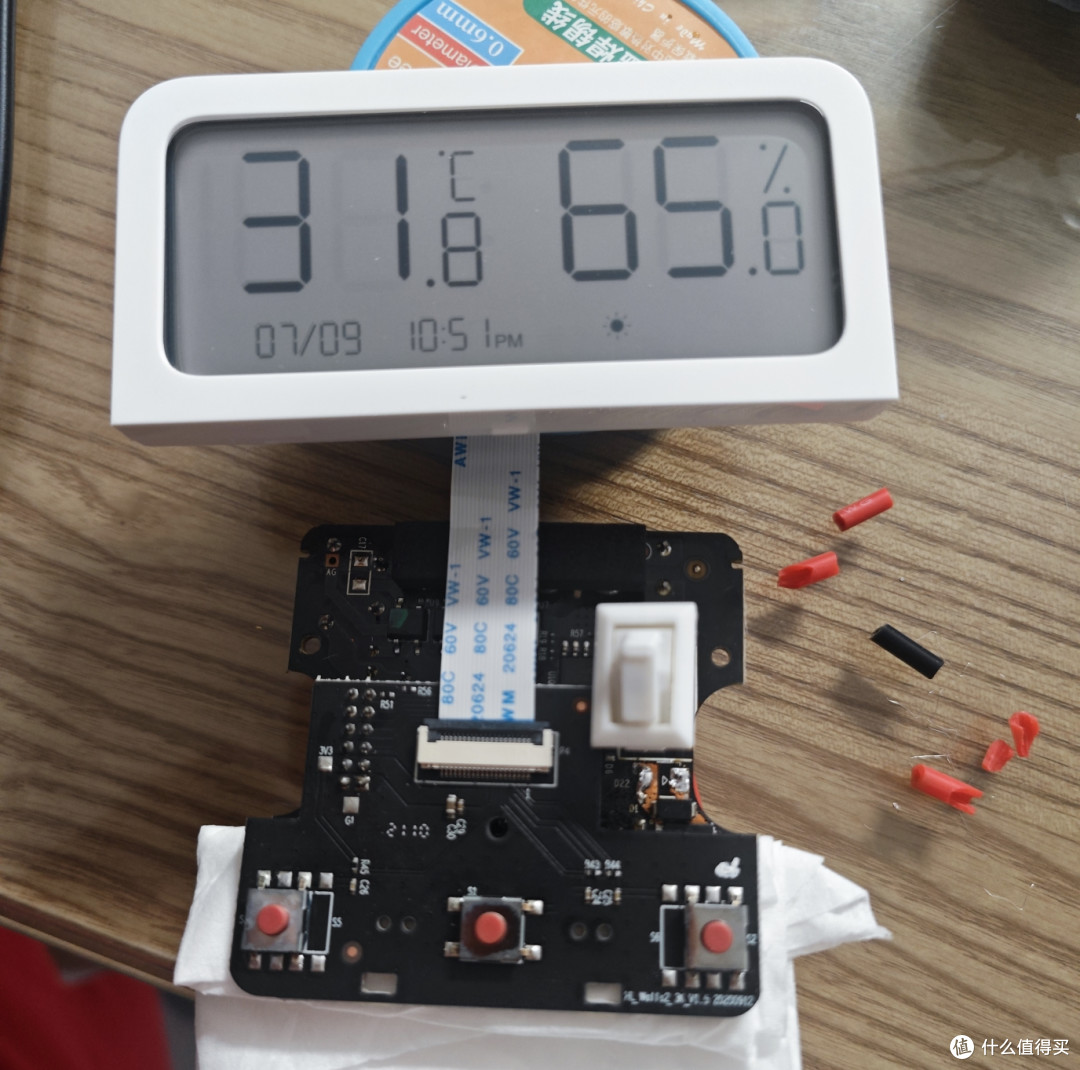

手头没有代换的,直接拆掉测试,果然屏幕亮了,但奇怪的是3颗继电器还是长通,不受控制

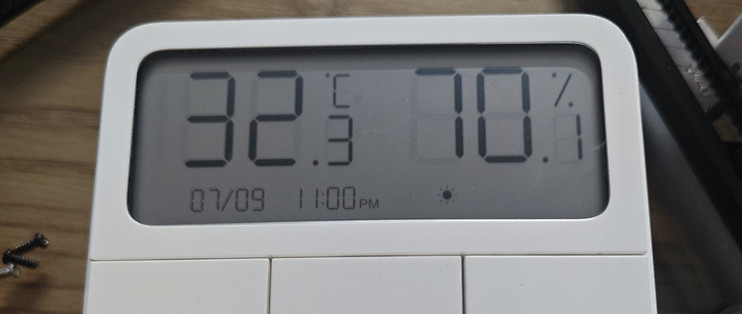

查来查去没有头绪,然而直接把继电器往桌子上一磕,居然就好了,估计是触点粘连了,真的是好玩,3颗一样的问题,后续正常受控了,也没有再出现粘连,先将就用吧,哪天不行了再换掉。

拆修米家屏显开关ZNKG03HL
