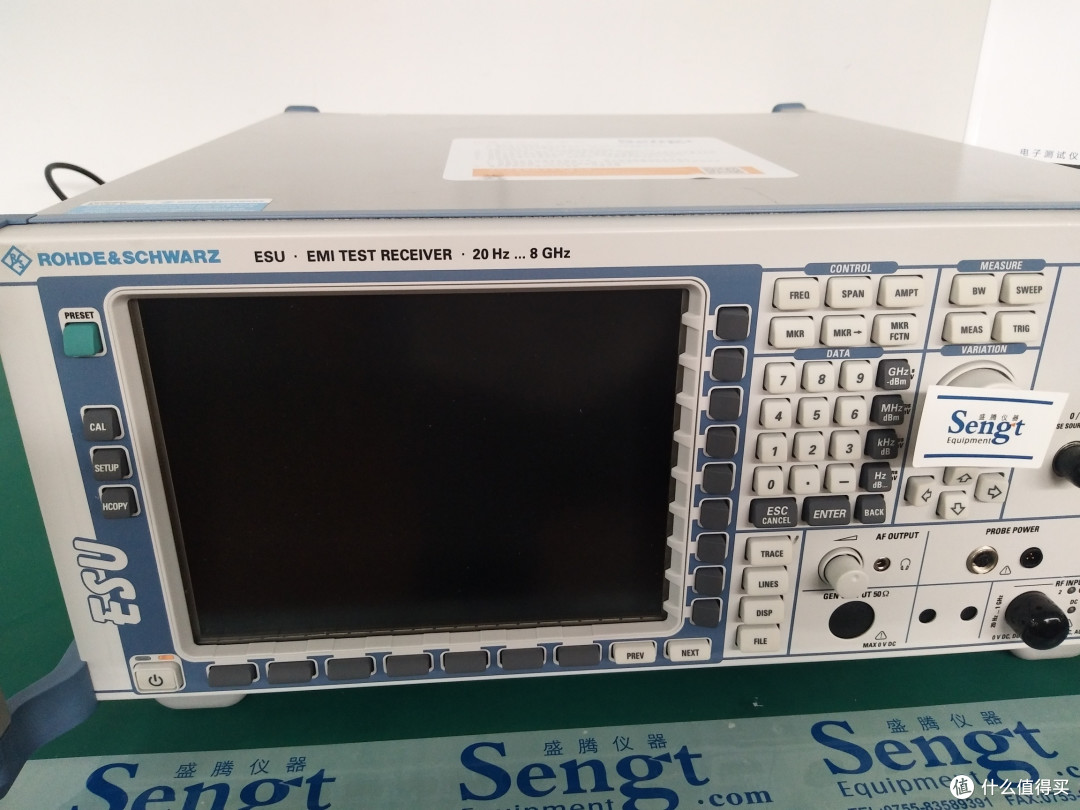

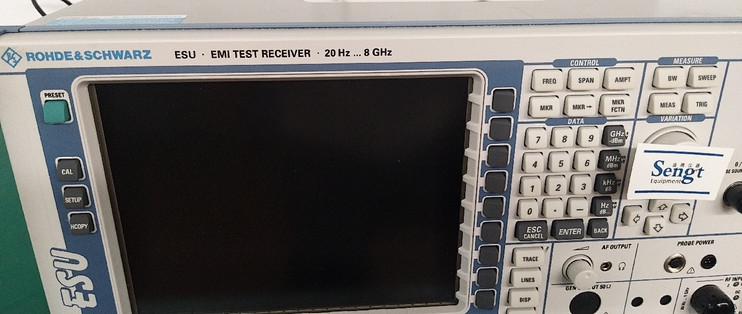

Rohde & Schwarz（罗德与施瓦茨，R&S）ESU8

Rohde & Schwarz（罗德与施瓦茨，R&S）的 ESU8 是一款高性能 EMI测试接收机，专门用于电磁兼容（EMC）测试，符合国际标准 CISPR 16-1-1 及相关法规。以下是该设备的主要特点和应用介绍：

R&S ESU8 测试接收机简介

1. 主要技术参数

• 频率范围：20 Hz 至 8 GHz

• 测试标准：符合 CISPR 16-1-1、MIL-STD-461、DO-160 等标准

• 前端带宽：高达 80 MHz，可支持宽带测量

• 灵敏度高：低噪声前端，确保高精度测量

• 动态范围大：适用于强信号与弱信号共存的复杂环境

2. 核心功能

• 全自动 EMI 测试

  • 支持 峰值、准峰值（QP）、平均值（AVG）、CISPR 平均值（CISPR-AVG） 检测

  • 具备 时域扫描（Time Domain Scan，TDS），扫描速度比传统方法快数百倍

• 宽带实时分析

  • 80 MHz 实时带宽，有助于捕捉瞬态干扰

  • 具备 频谱瀑布图（Spectrogram），便于观察信号随时间的变化

• 高级信号处理

  • 具备 FFT 处理能力，能精确分析复杂信号

  • 内置 预选器和衰减器，可优化信号质量

• 自动化测试能力

  • 可与 R&S EMC32、R&S ELEKTRA 等软件配合，实现自动测试

  • 支持远程控制，适用于实验室和生产环境

3. 典型应用

• EMC 认证测试：用于测量电子设备的电磁干扰，确保符合国际标准

• 军工、航空航天测试：符合 MIL-STD-461、RTCA DO-160 标准，可用于国防和航空电子设备的 EMC 测试

• 汽车电子测试：适用于 ISO 7637 和 CISPR 25 标准的汽车 EMI 评估

• 产品研发与质量控制：用于研发阶段的电磁兼容预评估

总结

R&S ESU8 是一款高性能 EMI 测试接收机，具备 宽带实时分析、时域扫描、自动化测试 等功能，可大幅提升电磁兼容测试的效率和准确性。它适用于 电磁兼容认证、航空航天、军工、汽车电子 等行业，为工程师提供强大的 EMI 测量能力。
