AMD Zen5c架构首秀：EPYC 9005嵌入式处理器192核+3nm工艺领跑边缘计算

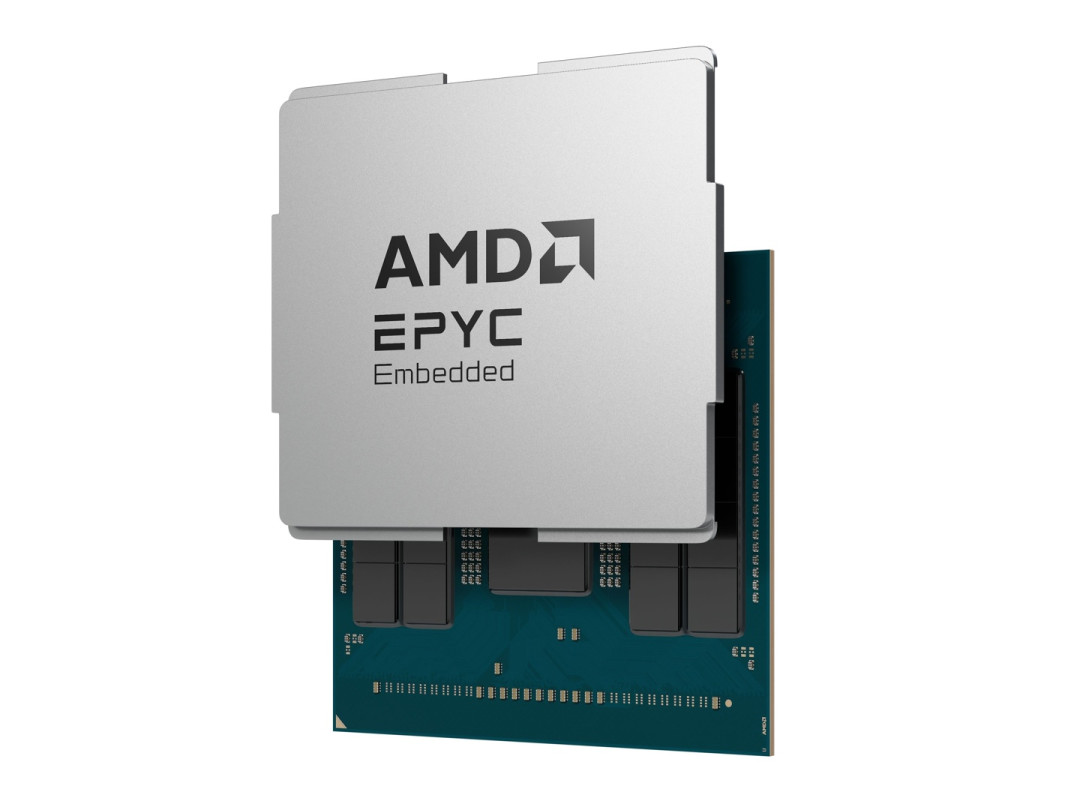

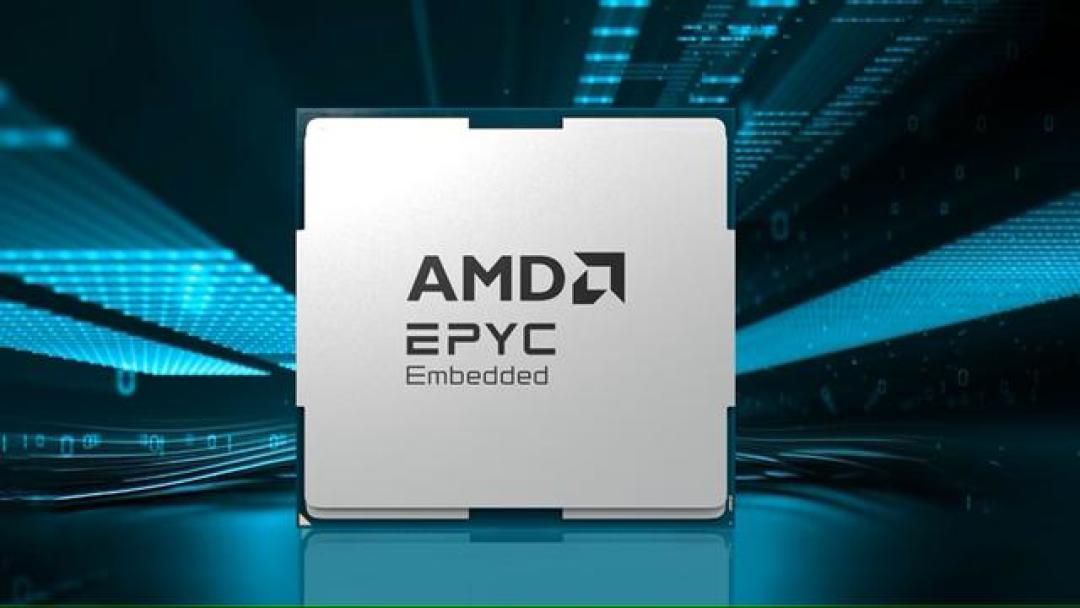

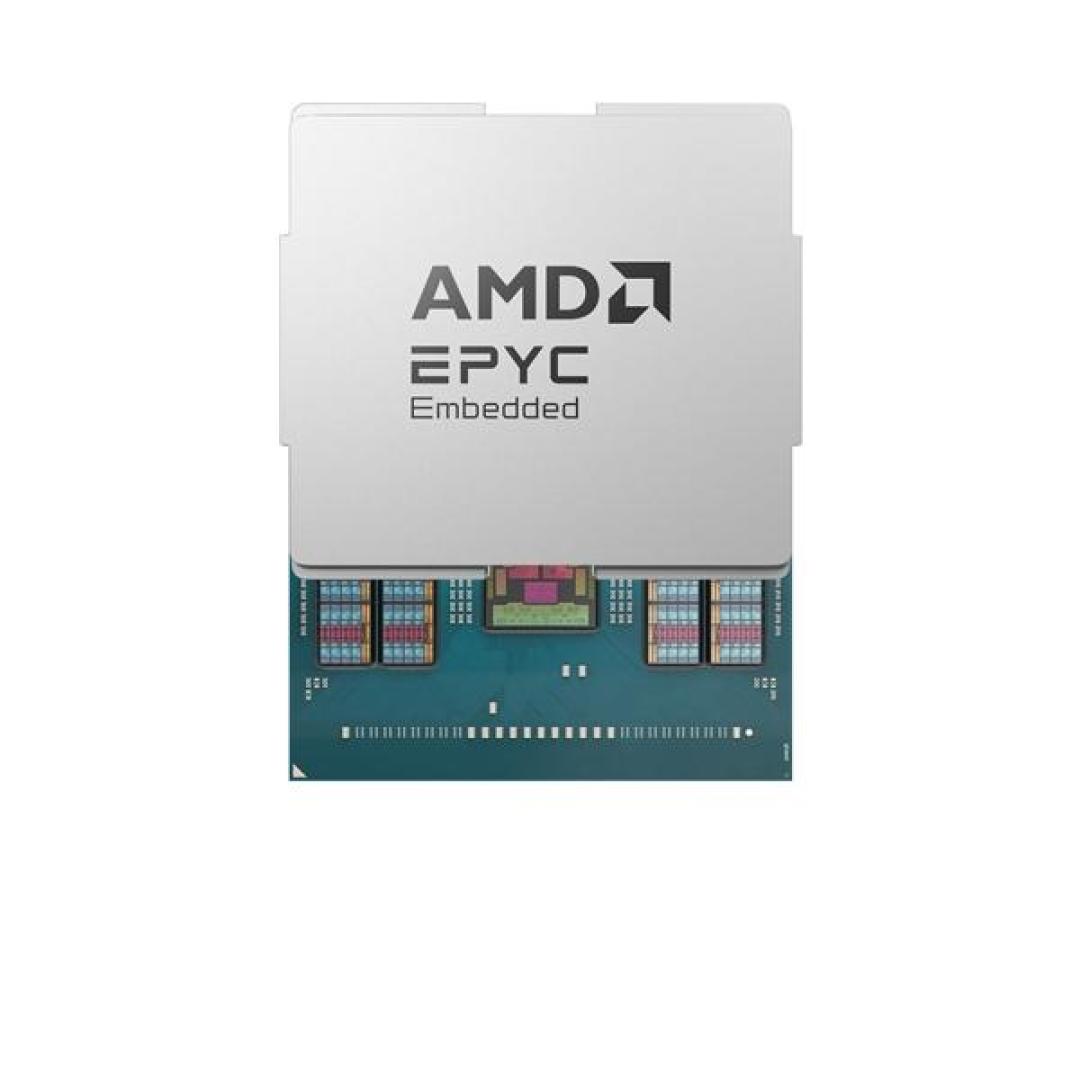

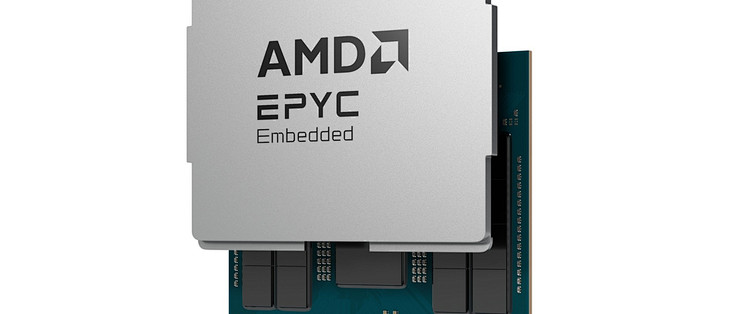

在德国纽伦堡举办的2025年嵌入式世界大会上，AMD正式推出第五代EPYC嵌入式9005系列处理器，首次将Zen5c架构引入嵌入式领域。这款拥有192核心、384线程的旗舰级产品不仅刷新了嵌入式市场的性能天花板，更凭借独特的架构创新与行业特性引发关注。

该系列处理器基于台积电3nm工艺打造的Zen5c核心，每个CCD（核心复合体）集成16个运算核心，32MB共享三级缓存的布局使单个核心面积较Zen5架构缩小25%。实测数据显示，其多核能效相比前代提升约20%，在保持与标准Zen5相同IPC性能的前提下，核心密度实现了翻倍增长。这种设计使得EPYC 9965旗舰型号能以500W功耗容纳192个核心，而8核基础型号的功耗则控制在125W，为不同应用场景提供灵活选择。

针对嵌入式系统对稳定性的严苛需求，AMD强化了多项专属功能。NTB非透明桥接技术支持双处理器通过PCIe 5.0通道实现跨内存域数据传输，即便单颗处理器故障仍可维持系统运行。DRAM Flush机制在意外断电时，0.5秒内即可将内存数据转储至NVMe存储设备，配合双SPI闪存接口实现系统快速恢复。这些特性使得该系列在工业自动化、智能电网等关键领域展现出独特价值。

性能提升方面，官方数据显示网络和存储工作负载的吞吐量较前代分别提升1.3倍和1.6倍。12通道DDR5内存带来614GB/s带宽，配合160条PCIe 5.0通道和CXL 2.0协议，可支持单插槽6TB内存扩展。值得关注的是，AMD首次为嵌入式产品提供7年制造支持，结合7年设计寿命保障，使系统全生命周期覆盖达到14年，显著降低工业场景的维护成本。

市场分析指出，随着边缘计算市场规模预计在2028年突破500亿美元，AMD此次布局意图明显。Zen5c架构通过核心密度与能效优势，在5G基站、自动驾驶决策单元等场景展现潜力。与英特尔大小核架构相比，Zen5c无需软件特殊适配的特性降低了开发门槛，而3nm工艺带来的晶体管密度优势使其在AI推理等新兴负载中更具竞争力。

目前EPYC嵌入式9005系列已开始向客户提供工程样品，预计2025年第二季度正式量产。行业观察人士认为，这款将数据中心级性能与嵌入式可靠性相结合的产品，或将重塑工业计算、边缘AI等领域的硬件生态格局。
