不纠结兼容性的ITX——乔家一物i100pro装机作业分享
创作立场声明:原创文章,本次装机测评为真实使用体验一段时间后撰写本文,文中部分物品为自购商品,部分产品厂家借或者送测,但客观评价是笔者创作基本底线,绝不会因商品来源不同而有所偏颇,请各位放心。以此文与大家一起分享,欢迎理性客观的交流
前言
今年比较喜欢整ITX,现在的ATX主板虽然通过堆料与设计了很多理念挽留用户群,但是架不住如今PCIE插槽只需要插一块显卡就行,连SATA口都快要被M.2口取代了,更何况万兆网卡、RAID卡、大容量SATA盘这些需求真的非常少,如果说ATX量比ITX大,那也是因为很多ITX机箱对散热和兼容性作了妥协,或者说ITX主板选择太少特别是精品主板,而且主流ITX板子基本都比主流ATX主板贵,更不要说几百块的MATX板子了。所以有个这种的妥协就是大一点的ITX,去年推出的乔家一物的i100pro就是这么一款产品,虽说是ITX主板平台,但可以兼容到三槽大显卡、360一体水冷、14CM的ATX电源,之前就是这样装了一台乔家一物i100Pro,整机配置如下:
CPU:AMD 锐龙5 5600X 处理器
主板:玩家国度(ROG)ROG STRIX B550-I GAMING
内存:宇瞻 NOX暗黑女神3600RGB灯条 8G*2
SSD:西部数据(Western Digital) WD_BLACK SN850
显卡:讯景(XFX)RX 6700 XT 12GB 海外版OC
电源:海韵 (SEASONIC)FOCUS SGX 650 650W电源
机箱:乔家一物 JONSPLUS i100 Pro 全铝外壳 ITX机箱
散热:乔思伯(JONSBO)SHADOW•光影360 幻彩版 白色 CPU一体式水冷
装机展示:

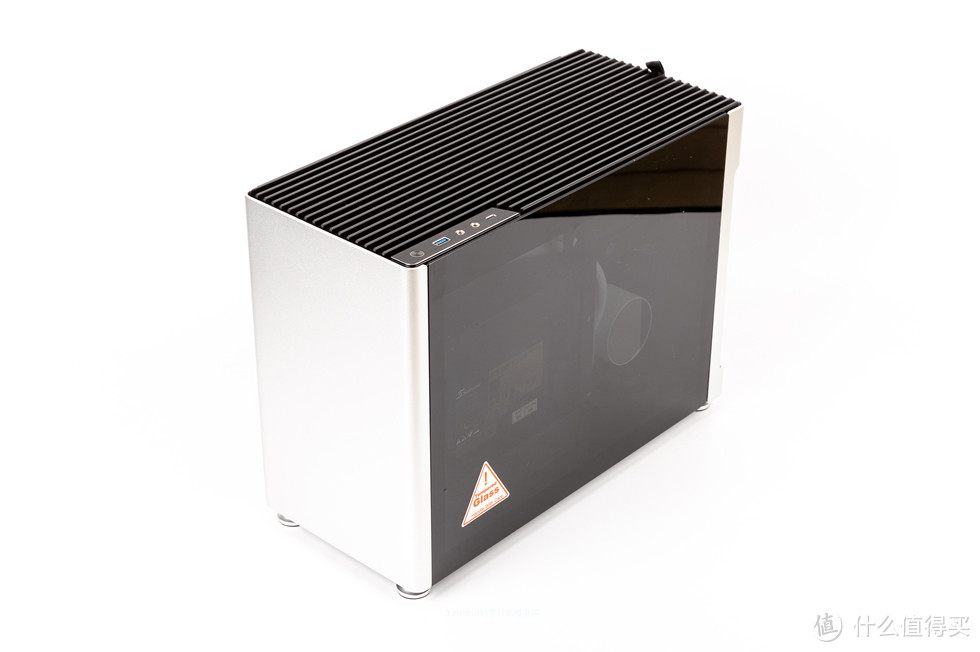

乔家一物jonsplus是乔思伯去年推出的子品牌,而i100pro则是乔家一物推出的第一款机箱,隶属于毒物系,除了i100pro,还有bo100

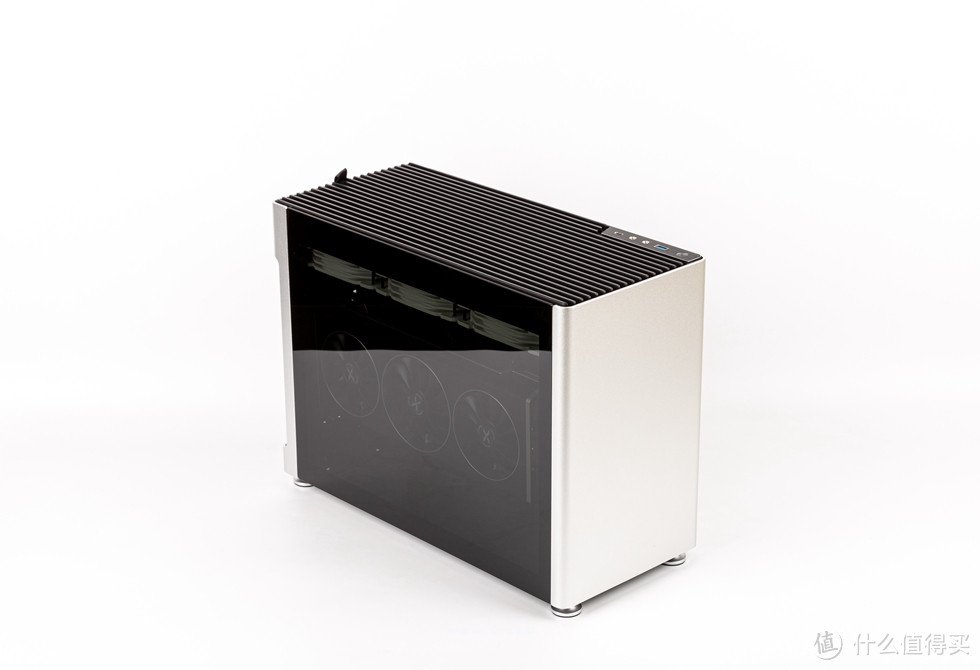

i100pro产品物语是:“设想一台顶级硬件支持的ITX机箱应该是怎样的?”,其产品设计鲜明,434.8*194*306.8mm的长宽高
前后3mm双弧边铝镁合金面板,格栅设计顶盖,非常简约的设计,面板CNC铣边、钢化玻璃CNC铣边倒角

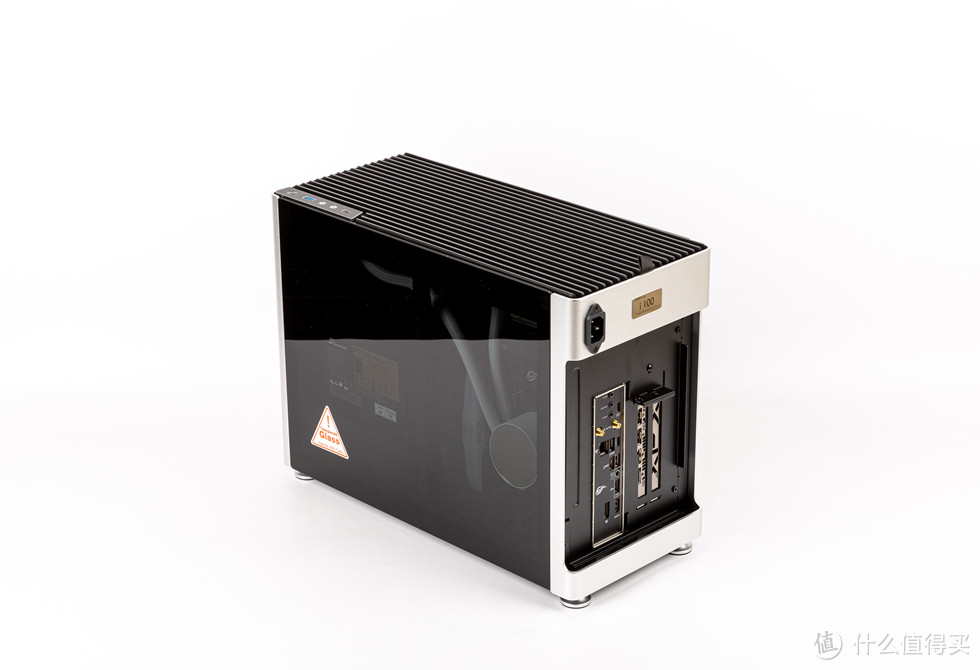

尾部有i100的LOGO,顶部格栅式设计和底部一起做成垂直风道也是为了解决两边钢化玻璃造成了排风不畅
另一侧STRIX B550I主板与海韵SGX650的SFX-L电源
俯视顶部的格栅面板,内部为40目滤网,顶部虽然是出风但是关机状态下也能阻隔落灰,尾部一个拉手轻松取下磁吸面板

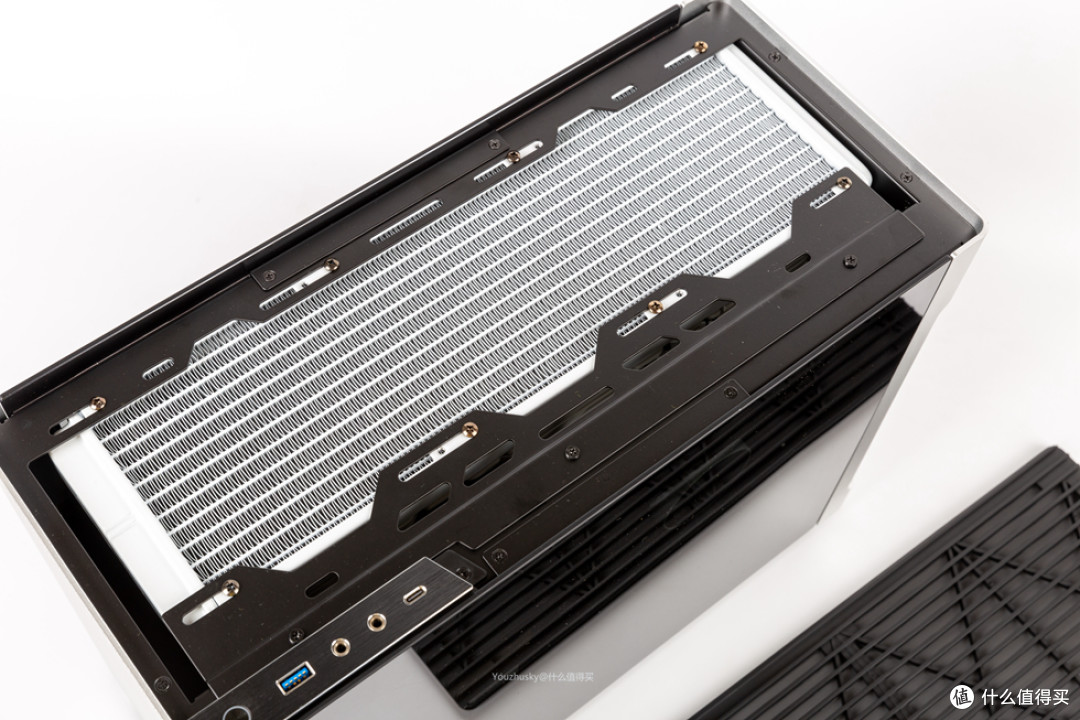

顶盖取下之后的360水冷,两边的钢化玻璃侧板各有两颗沉头螺丝固定,防止钢化玻璃侧板掉落,安全和方便总有一点妥协
侧面的电源及主板,电源位的上下两块固定板有上中下三档位调节,可以根据电源大小及是否顶部安装水冷来调节高度
乔思伯光影360水冷的走管,使用了两根扎带固定防止与风扇扇叶摩擦
宇瞻NOX暗黑女神灯条与光影360冷头,B550-I的ROG标因为反装所以倒了

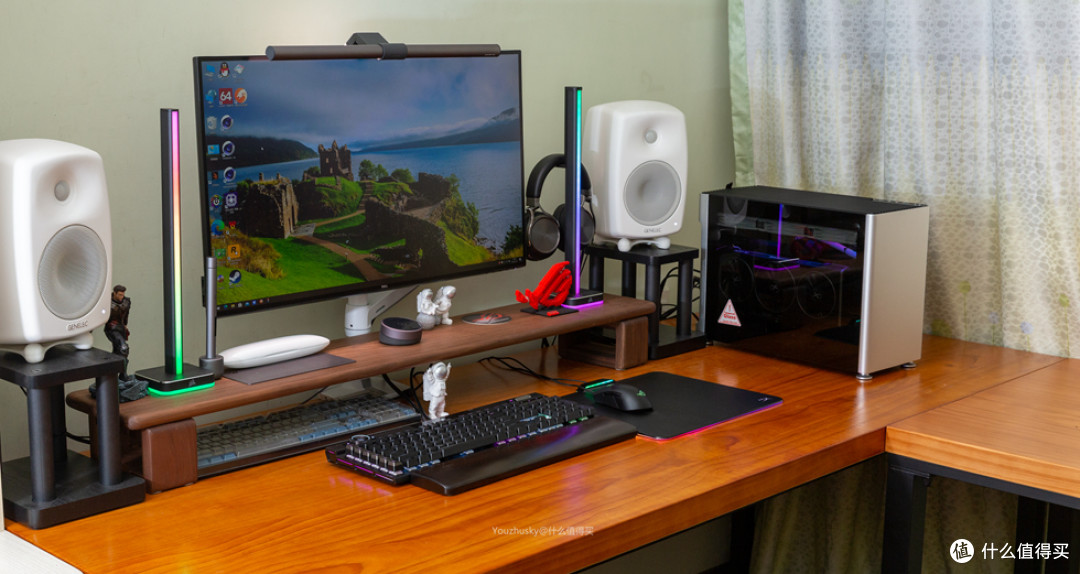

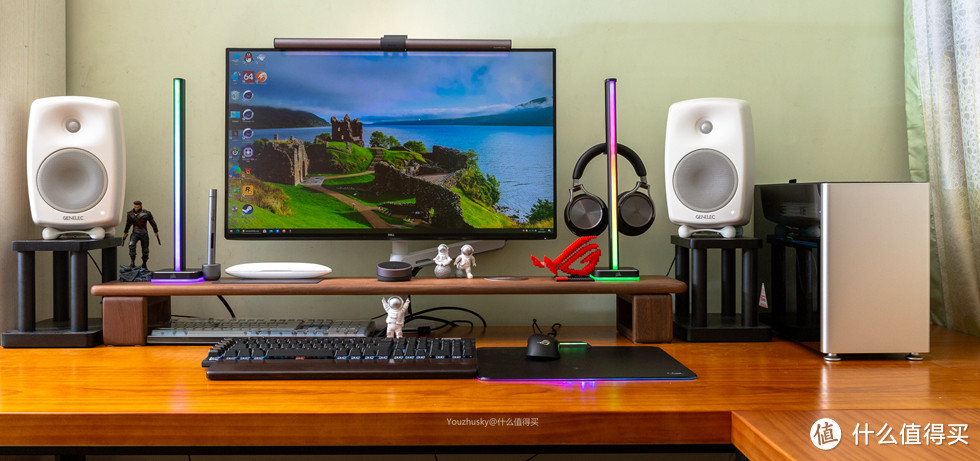

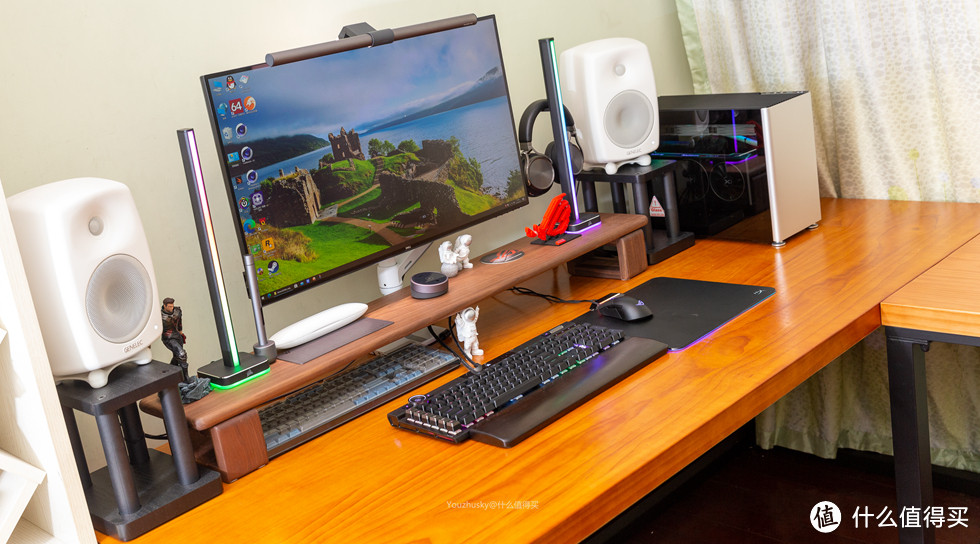

桌面及灯光展示:
配件解析
乔家一物i100pro
i100pro的前置IO为开机键兼HDD LED、USB3.0、音频口、type-C口
机箱内配件盒一览,说明书、双层铝镁合金脚垫、ADT PCIE3.0延长线、螺丝盒、尾部防尘网及直插显卡替换支架、扎带

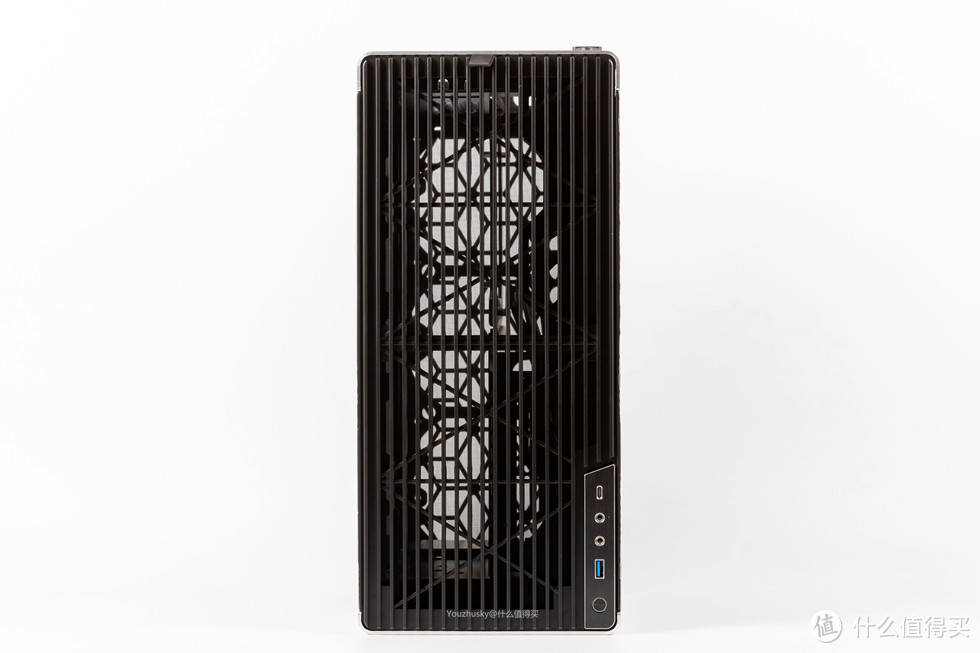

顶部带滤网的格栅面板还是带设计感的,如果是铝镁合金的话就更好了,不过那样成本将会高很多

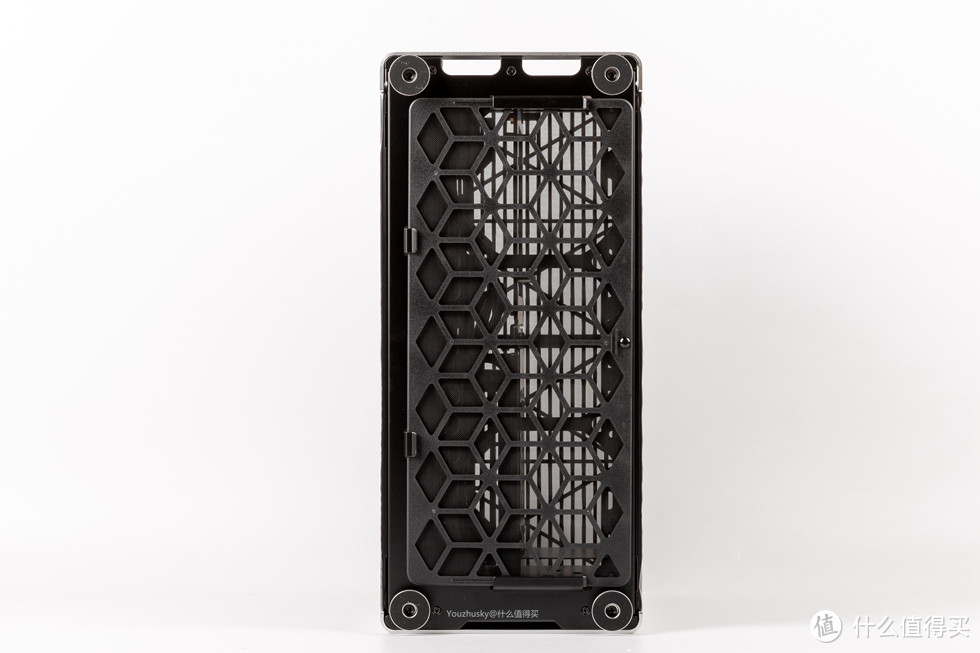

安装完脚垫的底部,底部进风口也是40目的滤网,为一边螺丝固定设计

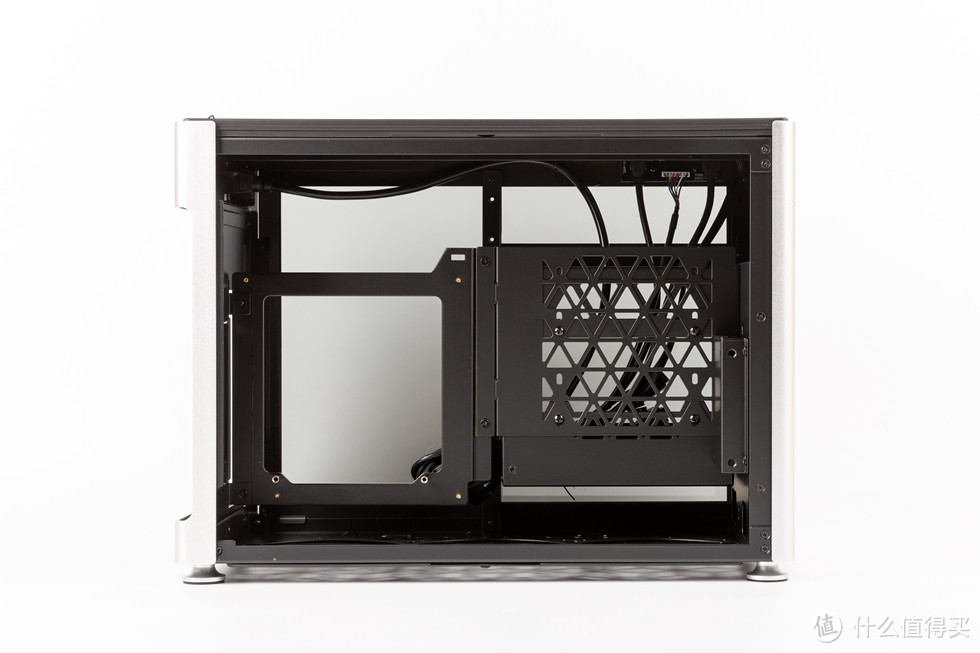

这是显卡安装位,i100支持360/280水冷的直插或者侧插显卡安装,也可以显卡直插+最高166mm风冷CPU散热
电源位有上中下三挡螺丝固定孔,最上是不装水冷时用的,下面两档供ATX/SFX电源参考
乔思伯(JONSBO)SHADOW•光影360 幻彩版 白色 CPU一体式水冷
水冷是乔思伯自家的SHADOW·光影360,水冷性价比不错,LOGO光效也还可以
冷排的整体相当工整,翅片没有什么不规则,对于400多的价位非常不错

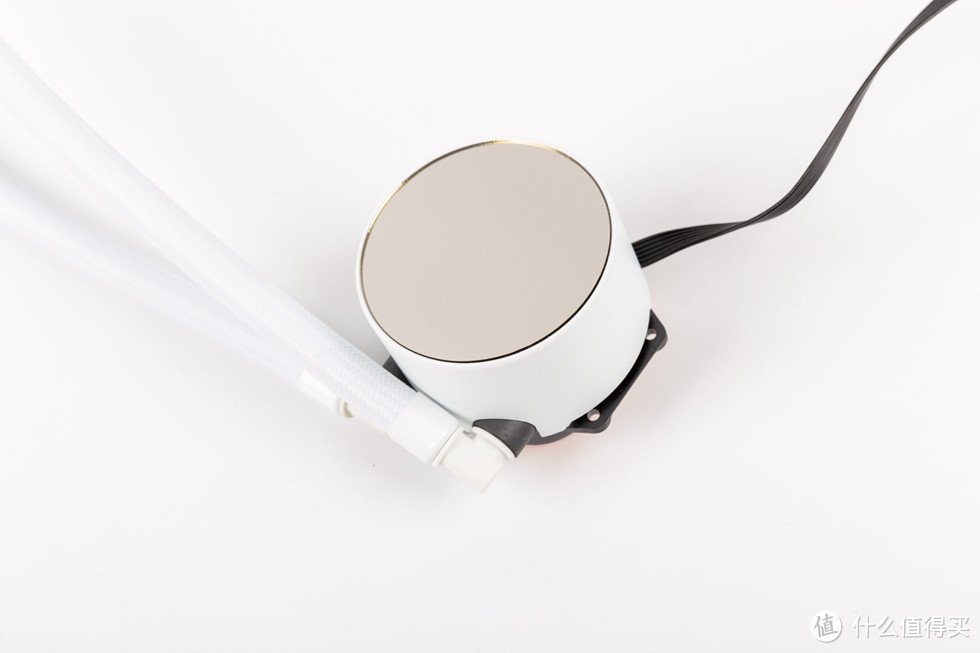

冷头带镜面设计,内部是12颗ARGB灯,具有乔思伯水冷的LOGO,光影则是内部圆形光效
冷头的铜底,160CM2的散热面积、120片铜鳍片;切记“注意安装前需撕开此贴膜”因为这个膜翻车的小朋友大朋友可不少
玩家国度(ROG)ROG STRIX B550-I GAMING
虽然上有ROG STRIX X570-I和ROG C8I,但是STRIX B550-I一样的功能齐全,正常使用情况下不会有太大的性能区别,B550-I一样很好

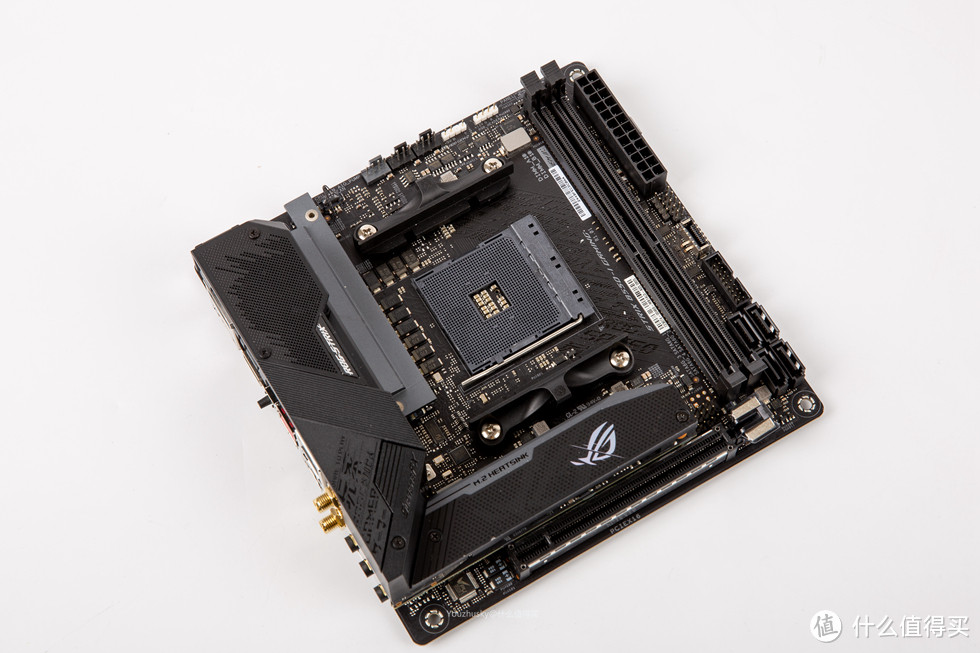

8层PCB主板,8+2相供电,AM4接口,带一个大眼睛只是没有灯
主板背面也带一条PCIE3.0的M.2,与芯片组散热上的4.0 M.2共提供两条M.2口
在接口设计上,集显接口、USB3.0、type-C口、2.5GLAN、WIFI6、音频接口及Type-C音频口,基本满足日常所需
8+2相供电,8层PCB设计也是价格与主流ATX主板价格相近的原因之一
AMD 锐龙5 5600X 处理器
AMD这一代桌面zen3 5600X刚出来时2199,价格上秒杀intel了,没有永远的性价比只有永远的性能
讯景(XFX)RX 6700 XT 12GB 海外版OC
显卡采用的是讯景的6700XT海外版OC,MERC 319水星系列
显卡本体,讯景这款全铝合金散热器本体相当平整,黑色带银色边修饰,中间10CM加两边9CM共三风扇的散热,风扇上带XFX的LOGO

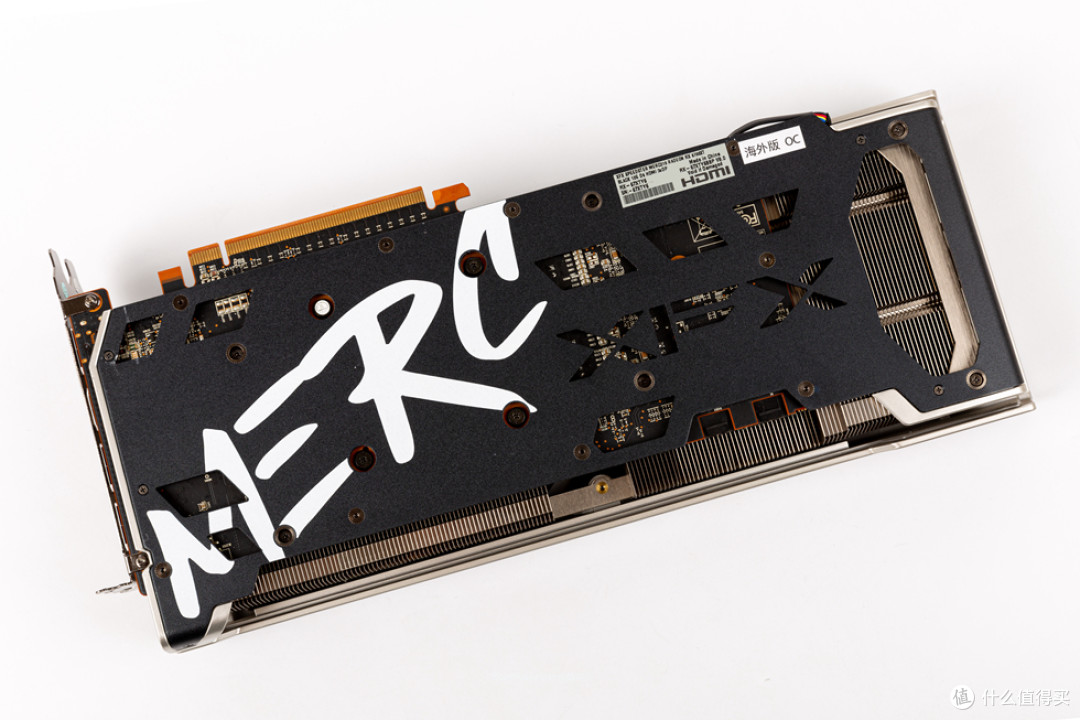

显卡的背板也是全铝合金,上有MERC的LOGO,尾部一段镂空散热
宇瞻 NOX暗黑女神3600RGB灯条 8G*2
顶部导光罩带弧度设计,导光面比较大,带apacer和NOX的logo
西部数据(Western Digital) WD_BLACK SN850

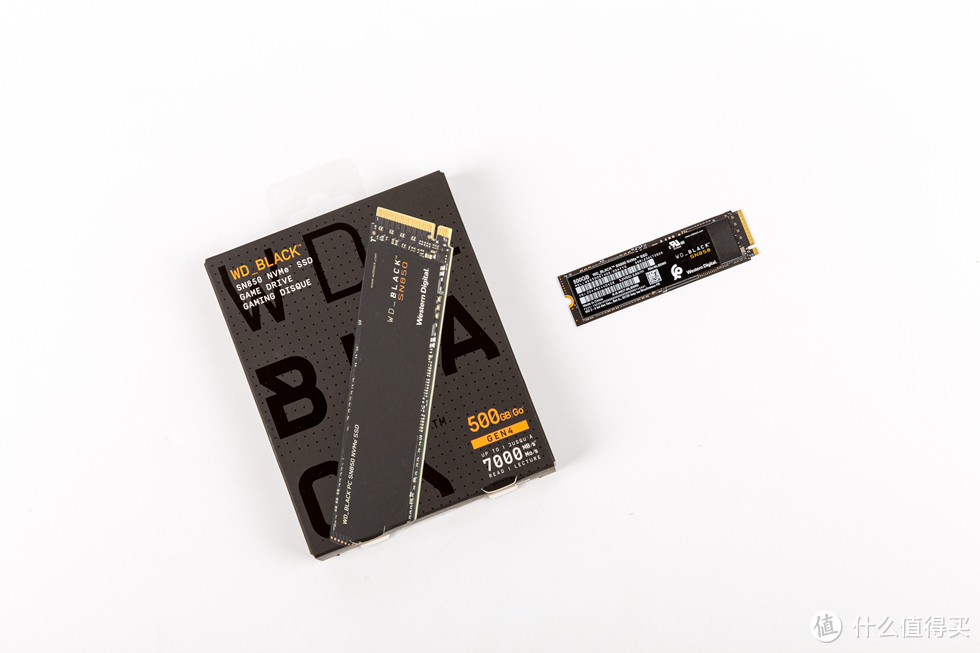

西部数据 SN850 新一代PCIE4.0固态硬盘,500G容量满足日常使用
海韵 (SEASONIC)FOCUS SGX 650 650W电源
电源使用了海韵的金牌SFX-L电源 SGX-650,十年质保和全日系电容,支持风扇启停,带5600X+6700XT可以说大材小用了,不过电源是换得最少的可以继续用几套平台
电源的进风口一个海韵的LOGO,因为是SFX-L的规格所以使用了12CM的FDB液压轴承风扇,50%负载以下是停转的

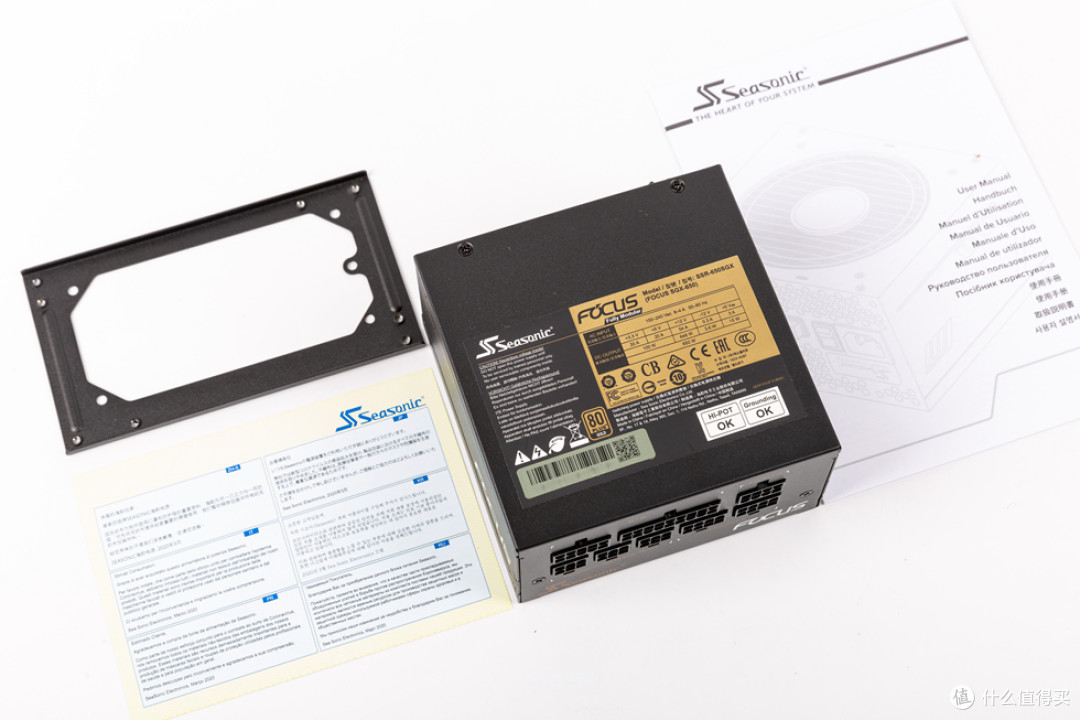

电源铭牌,本款为单路12V设计,带多种安规认证,它具有FOCUS系列同等品质及制造工艺,12V输出浮动非常小,使用的无导线连接技术等保用10年
出风口为保证散热未设计风扇启停按钮,将风扇控制全交给电源自身
安装简述
虽然i100pro个头有点大但是毕竟ITX,本次使用的侧装显卡加360水冷安装,个人也是先从安装电源和主板开始,电源模组线一并安装预放,再安装水冷,水冷这里使用了单边的支架,安装支架后再固定水冷,最后安装CPU和冷头

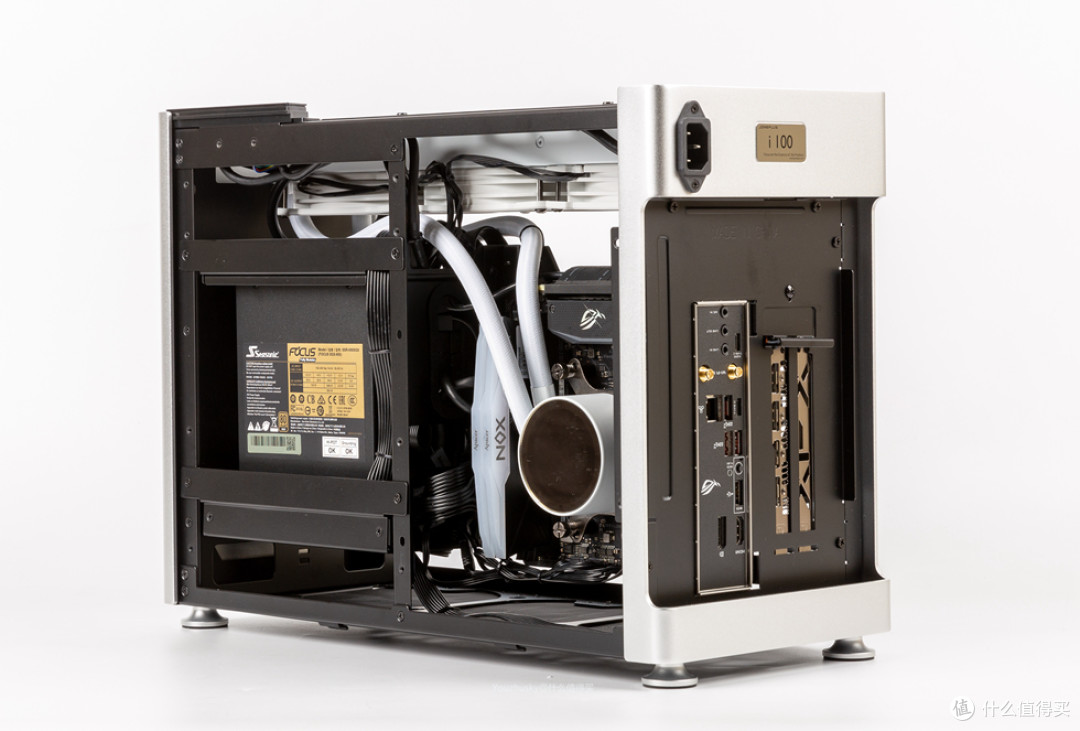

水冷排的出管口不能在主板侧否则水冷管太长了没地方放,得从电源上方走管,水管需要扎带固定,不然会和风扇摩擦打架

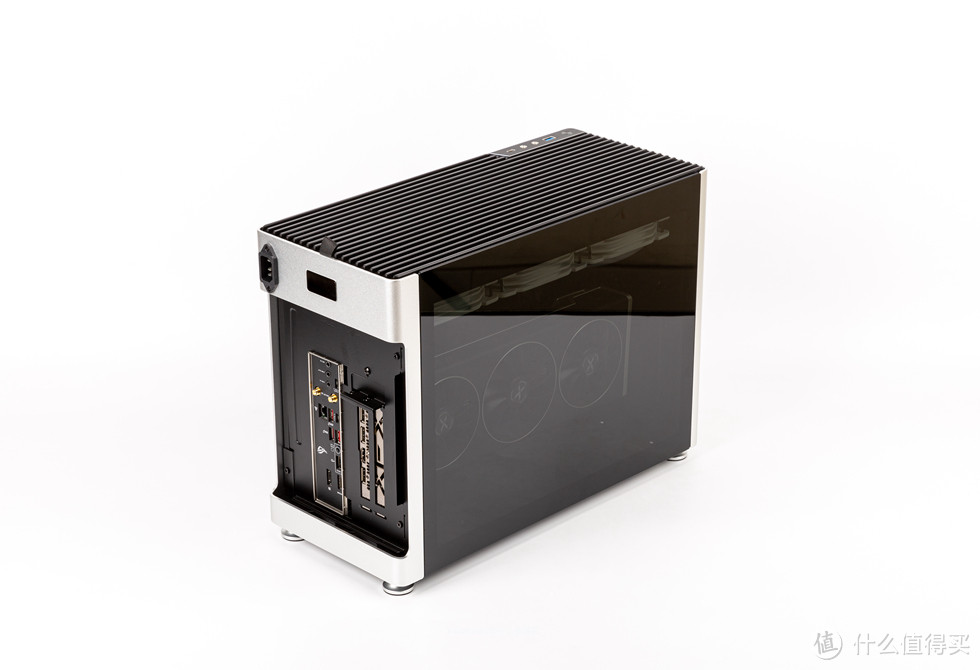

两边的侧透钢化玻璃从上至下直插后在顶部由两颗沉头螺丝固定,最后顶盖磁吸完成安装
整机测试
CPU-Z测试5600X 单核 635.1 多核4802.4 对于5600X个人觉得还是性价比挺高的毕竟基本一样的单核性能,六核也差不多够用
CineBench R23 测试单核1509 多核 10699
SSD的Crystal Disk Mark测试6378/4057MB每秒的顺序读写
3DMARK TIME SPY EXTREME 得分 5306
3DMARK FIRE STRIKE ULTRA 得分 8663
3DMARK FIRE STRIKE EXTREME 得分 16567
本次的装机到此结束了,而5600X+6700XT的配置也是基本能胜任目前2K分辨率的游戏
全文完
