当我把极空间旗舰彻底拆解后，我有了一个想法

螺丝刀卸下最后一颗螺丝，金属外壳缓缓分离，一台精密设备的内部世界在眼前展开——这不是破坏，而是理解的开始

当我的极空间Z425经历返厂维修并以全新面貌归来后，一个念头在我心中挥之不去：这台被誉为“私有云旗舰”的设备，其内在究竟是何模样？它的散热系统、电路布局是否对得起它的定位？

带着探索欲与那把随设备附赠的螺丝刀，我决定进行一次深度拆解。这不仅是一次满足好奇心的旅程，更是在彻底看清它的“骨架”后，一个关于这款NAS散热增强设计的想法，在我脑中清晰浮现。

包装袋没有褶皱，应该是新设备，不是二手修

01 拆解启程：卸下旗舰的“铠甲”

拆解从底部隐藏着的固定底盖的螺丝开始。卸下螺丝后，向下轻压铝合金外壳，然后再稍稍用力提起，即可拿掉呈弯弧过度的L形铝合金外壳。Z425总共有两块结构类似的弯弧状铝合金外壳，采用相同的方法，可以取下另外一块外壳。从这里，我们可以了解到极空间的铝合金外壳固定方式，略微凸出的螺纹柱卡住铝合金外壳上面的环形卡口，螺栓仅作简单支撑。

当铝合金外壳完全分离，依次再使用螺丝刀将弯弧状的塑料壳体拆下，每个塑料壳大概有7颗螺栓。塑料壳也与铝合金外壳一样，错落对应分布。待把两个塑料壳也拆卸下来以后，Z425的内部骨架第一次完整地展现在眼前。整体的观感是：规整、有序、充满工业设计的美感。金属骨架非常厚重，做了烤漆处理，外观上沉稳厚重，不仅起到固定作用，也辅助硬盘散热，所有主要部件都被牢牢地固定在这个框架上。Z形加固结构，进一步增强了整体结构的稳固性，还为保护壳的安装提供固定。

02 内部纵览：一场精密的布局艺术

首先映入眼帘的是占据C位的主板。它采用深色PCB板，元器件排布非常紧凑、有序。

• 核心区域：CPU和芯片组错落有致，所有元器件都是贴片式安装。PCB板上面没有肉眼可见的瑕疵、突起，也没有飞线等临时改造的痕迹。

• 接口部位：HDMI、USB、电源以及两个网线接口，每个接口都牢固结实，确保数据和网络连接稳固。

  硬盘托架的金属框架非常厚重，不仅起到固定作用，也辅助硬盘散热。整个内部看不到飞线，所有连接都通过板对板连接器或排线完成，体现了高度的模块化设计水平。

  散热风扇的精密布局

  Z425采用的是协同三驱的散热方式，即底部一个大风扇，主板背后CPU部位有两个小风扇，如下图所示。

拆掉顶部的回型塑料结构件，才能够将主板翻转过来，这是拆除后的样子

翻转主板后，散热系统的全貌得以展现。两个尺寸不小的主动涡轮散热风扇被安置在主板后方的大面积散热板上，正对着CPU散热背板区域。风道设计清晰：冷空气侧面的硬盘及格栅处吸入，流经散热片，将CPU传导到散热片上的热量直接带走排出。

03 散热系统深度分析：优势与可探讨之处

通过拆解，Z425使用的Ultra 5 225H也是当前性能轻薄本使用的主流处理器之一，也是因此，极空间给他配备了这么豪华的散热系统，用到了笔记本规格的双涡轮静音风扇与VC均热板，底部还有大直径风扇自下而上的加速空气流动。这种硬件上的“堆料”，为Z425的稳定运行提供了坚实保障。

04 萌生的想法：潜在的可改进的散热优化

看清这一切后，一个想法突然迸发出来：Z425这么科技感十足的铝合金外壳，可以充分利用起来成为设备散热的一部分吗？

核心构想如下：

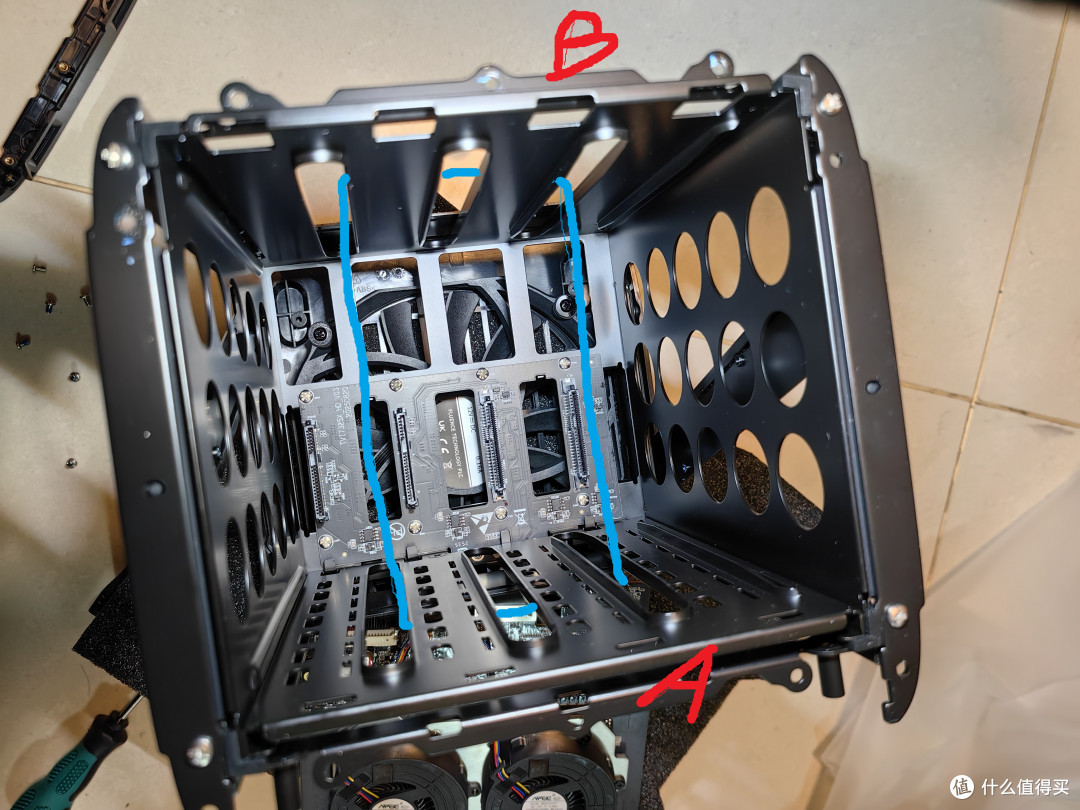

还是以拆解后的壳体框架为例，在画图板上简单画一下想法。

我们称极空间的四个面，安装PCB板的一面为A面，它的对应面为B面。A面、B面的外面都会安装有铝合金外壳。

CPU散热的均热板上两个涡轮风扇出风口的上的散热鳍片基本上是抵在A面框架上的。那么，如果我们用一段薄铜片，沿我蓝色线路绕一下，在铜片上面敷上散热硅脂或者相变片，使得热传递路径从CPU到散热鳍片，再传递到铜片，然后由铜片传递到B面的铝合金外壳，从而利用面积更大的铝合金外壳散热。

这样的散热效果是不是更好一些呢？

05 总结：拆解是为了更好的创造

这次对极空间Z425的彻底拆解，让我对其扎实的做工、严谨的内部布局深感佩服。它无疑是一台完成度很高的优秀产品。

然而，探索的终点往往正是新思考的起点。通过剖析其散热这一核心系统，我有了这样的构想，当然这并非是对Z425的否定，而是作为一名深度用户，对旗舰产品的热情和美好希望。

桌面上，Z425的部件静静地躺着，像一件待组装的精密艺术品。而我脑中，关于风流路径、风扇选型与温度曲线的构想正纷至沓来。拆解，让我不仅拥有了它的现在，仿佛也触摸到了它未来的某种可能。

互动时间：
看完这篇拆解与构想，你是否也对NAS的内部世界产生了兴趣？你认同这种“传递散热”的想法吗？针对极空间NAS你希望我如何来测试它呢？欢迎在评论区畅所欲言，让我们一起来探索NAS的更多可能！
