拆解报告：belkin贝尔金VR眼镜头戴充电宝ENV001

前言

最近充电头网拿到了知名品牌belkin贝尔金的一款VR眼镜头戴充电宝，为了不中断用户的使用体验，产品被设计为头戴式的，而且整体在保持6700mAh容量情况下，体积控制得比较小巧，用户长时间佩戴也不会有疲劳感。下面充电头网就对这款产品进行拆解，看看做工如何。

贝尔金VR眼镜头戴充电宝外观

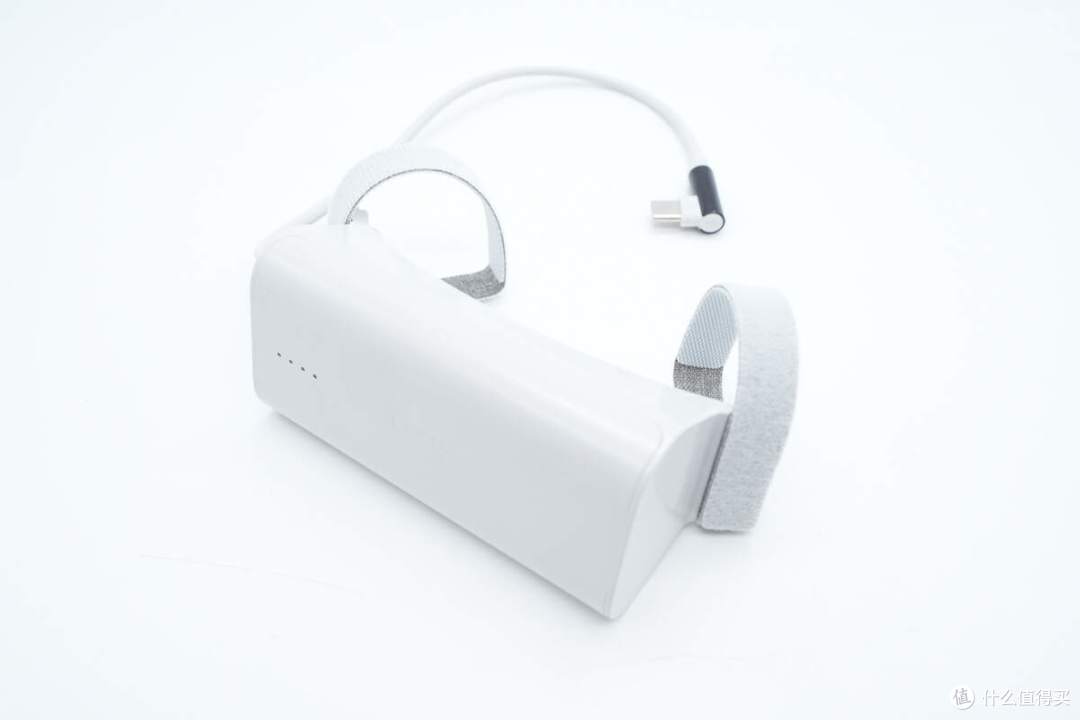

贝尔金VR眼镜头戴充电宝机身一侧弧面设计，让佩戴在头上更为舒适。机身两侧设有魔术扎带，一侧还带有USB-C线用于为眼镜供电。

充电宝采用PC防火材质白色外壳，表面高光亮面处理，同时各面过渡圆润。

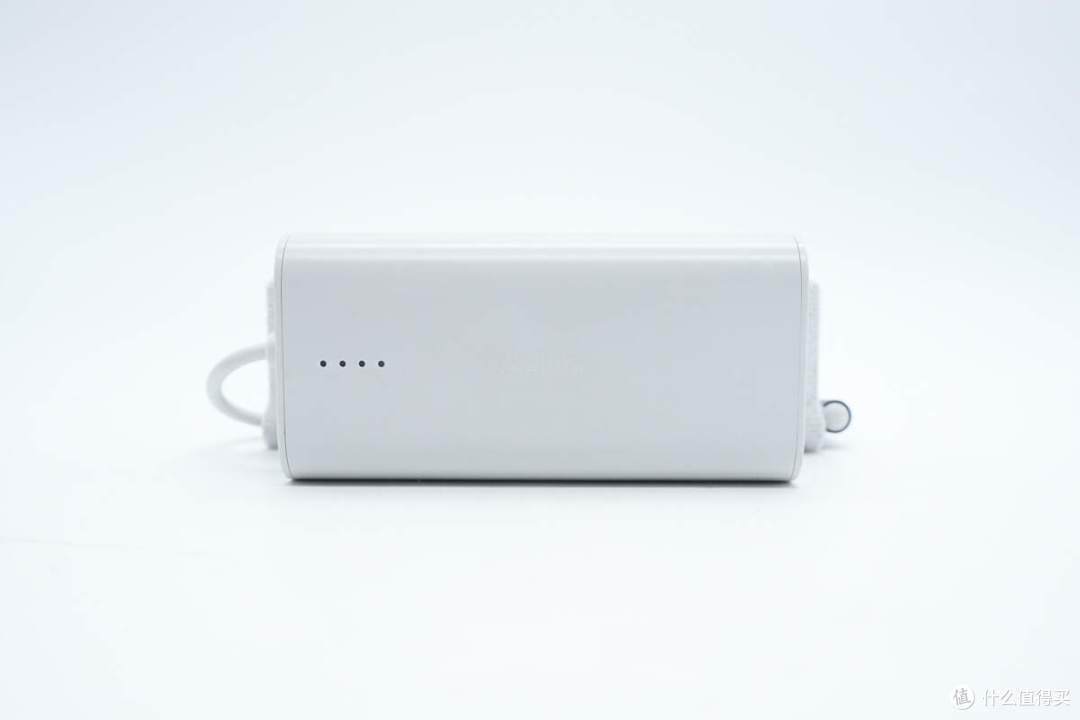

机身前端一侧设有指示灯。

前端中心设计有belkin品牌。

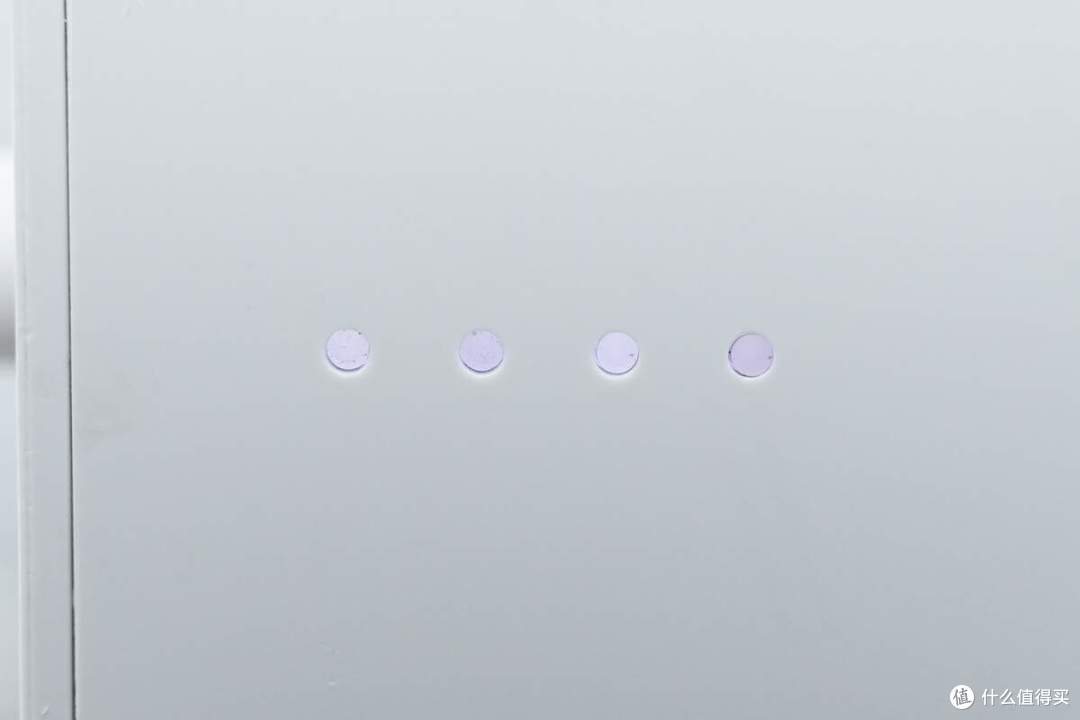

指示灯亮淡紫色光。

机身内侧设有保护垫，并有产品参数信息。

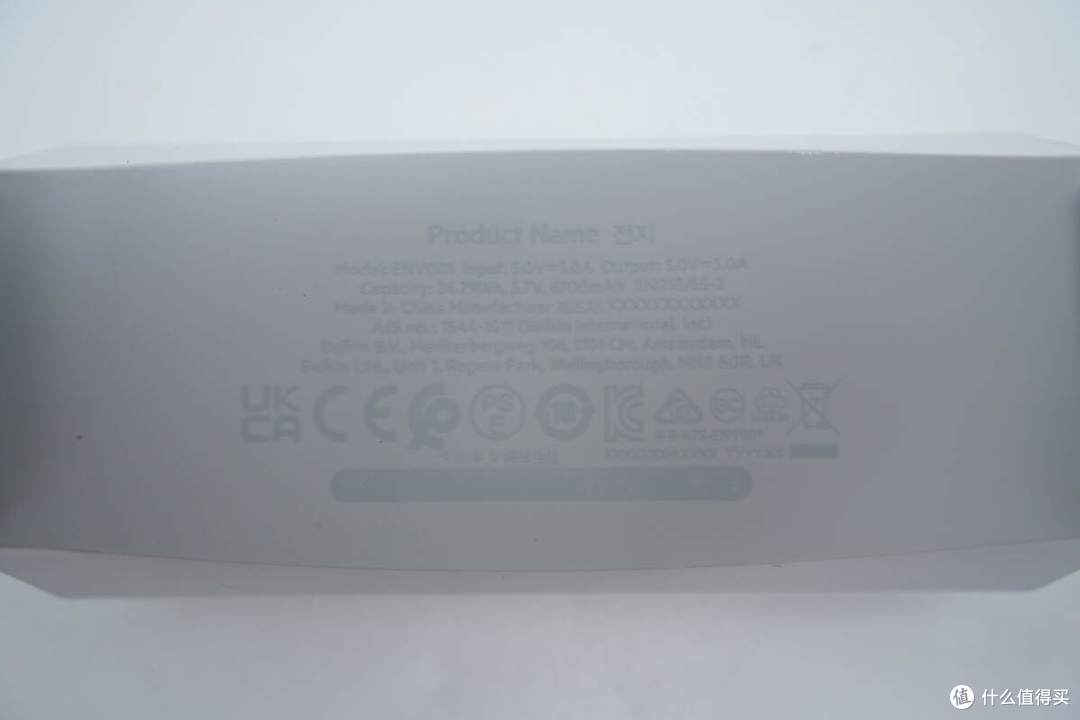

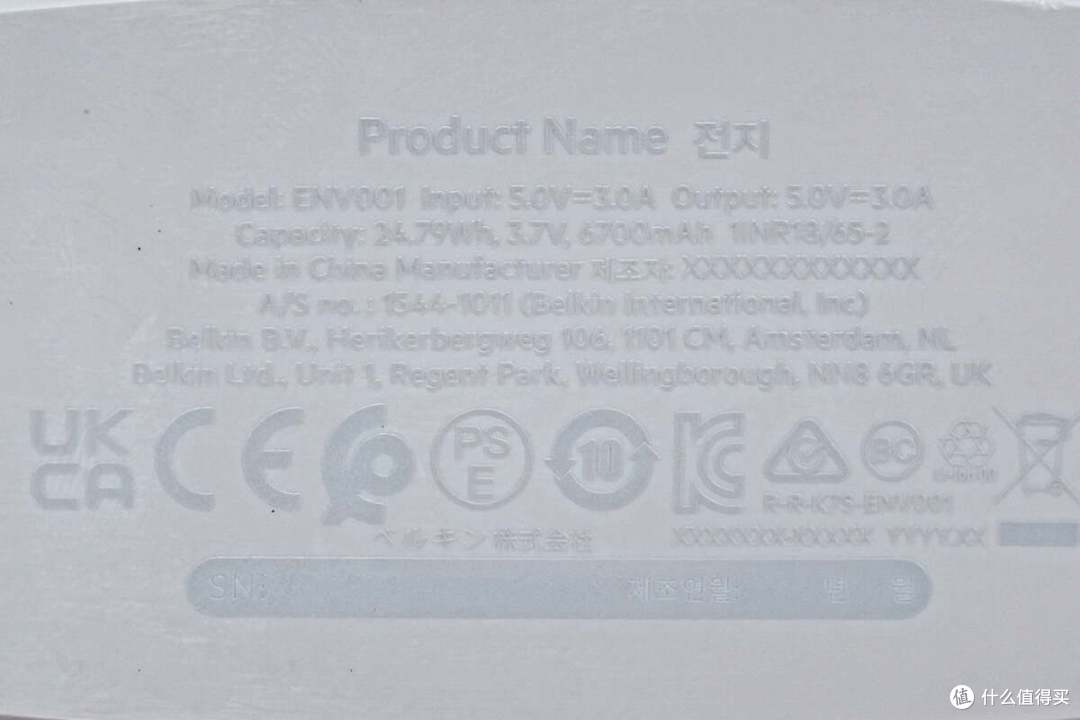

产品参数特写

型号：ENV001

输入：5V3A

输出：5V3A

容量：24.79Wh 3.7V 6700mAh

产品通过了UKCA、CE、CP、KC认证。

机身一端配置USB-C接口以及电源键。

USB-C线做了抗弯折处理。

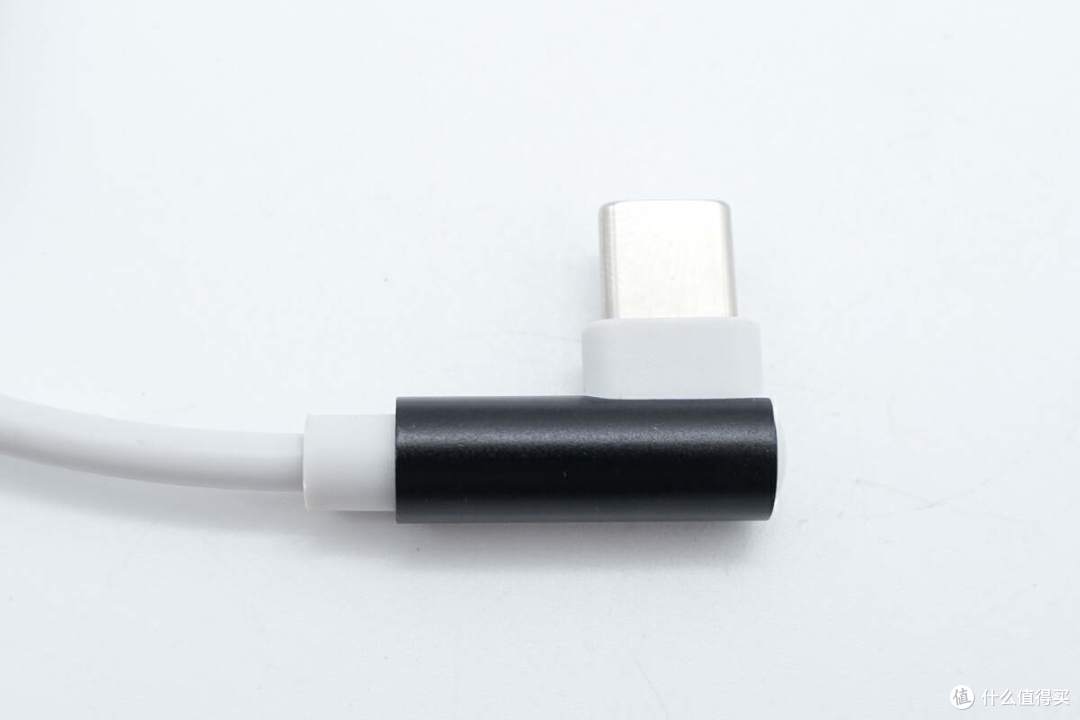

USB-C端子弯折设计，方便使用。

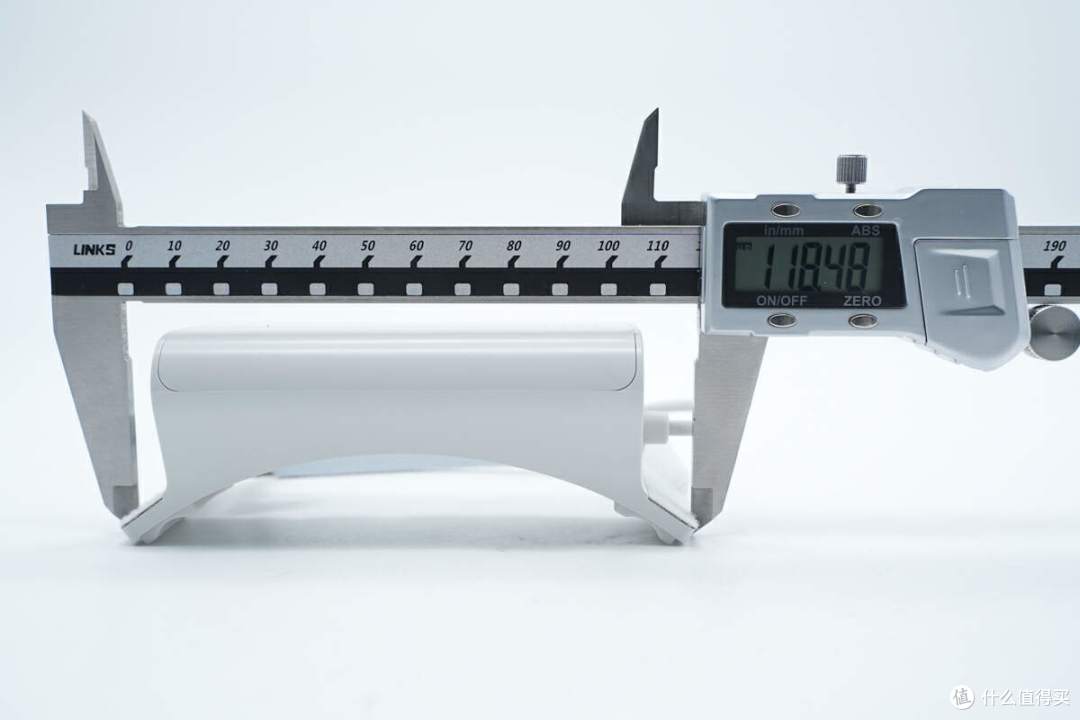

实测充电宝机身长度为118.48mm。

前端宽度为46.95mm。

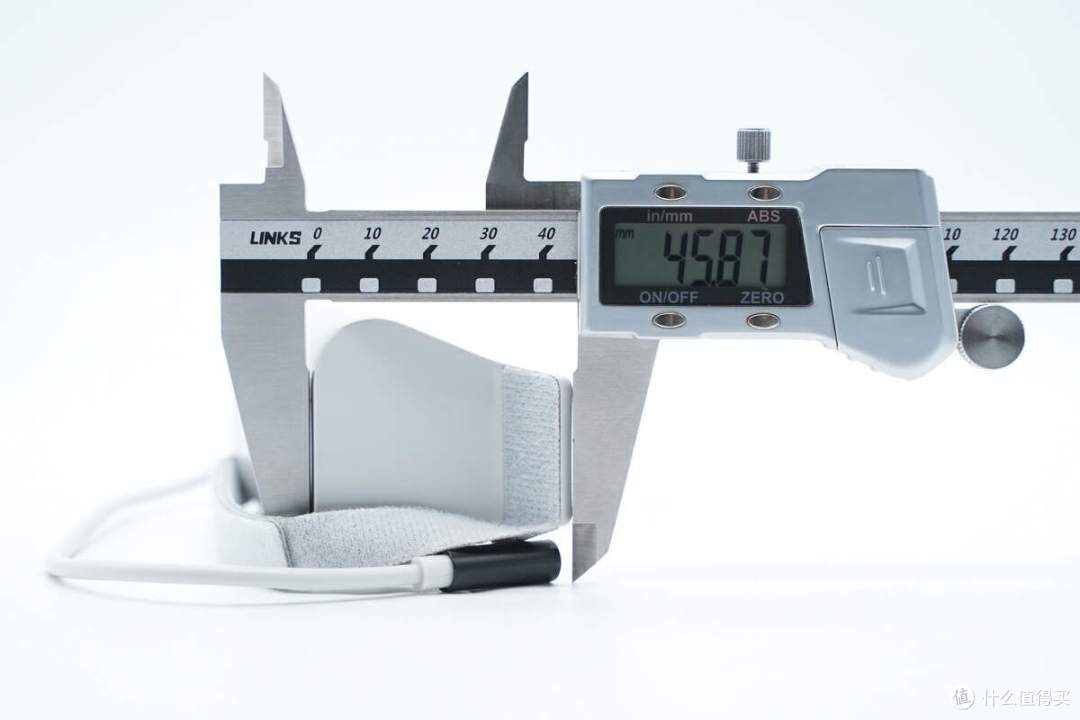

最大厚度为45.87mm。

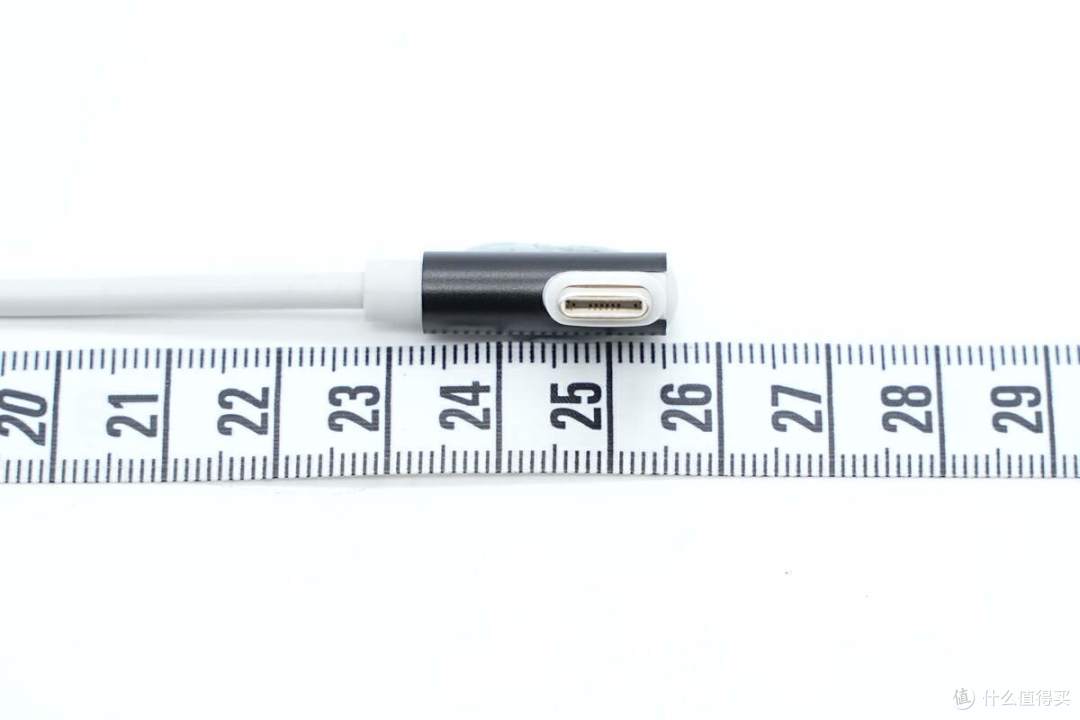

另外测得USB-C线长度约为25.5cm。

产品拿在手上的大小直观感受。

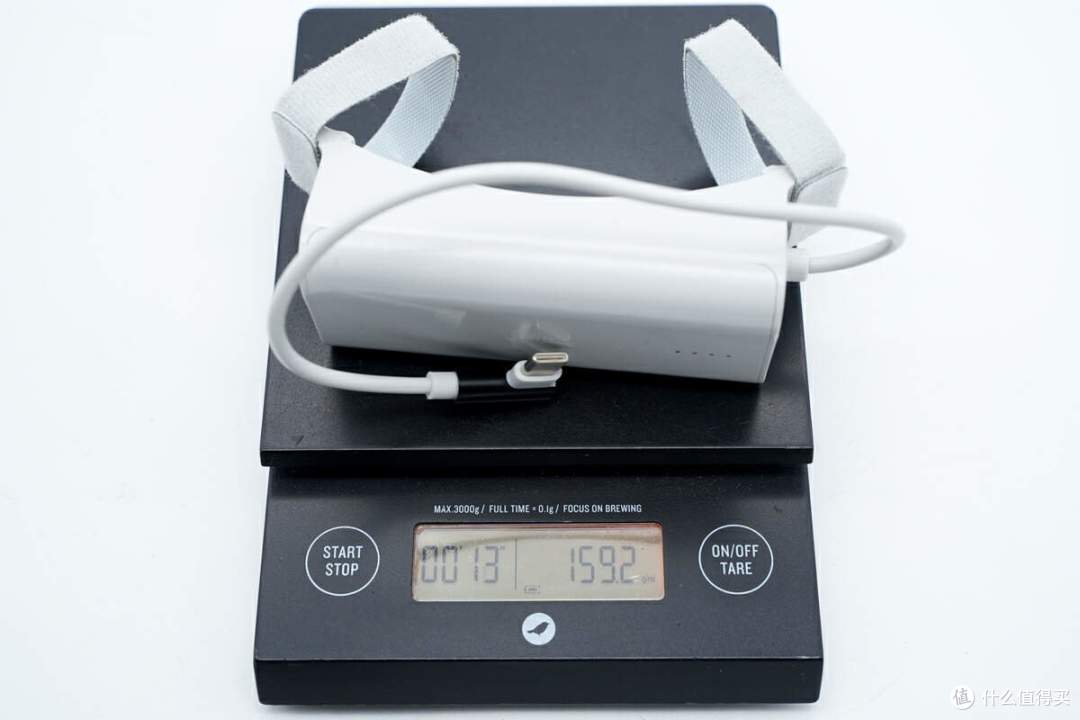

另外测得产品重量约为159g。

使用ChargerLAB POWER-Z KM003C测得USB-C线输出支持DCP充电协议。

贝尔金VR眼镜头戴充电宝拆解

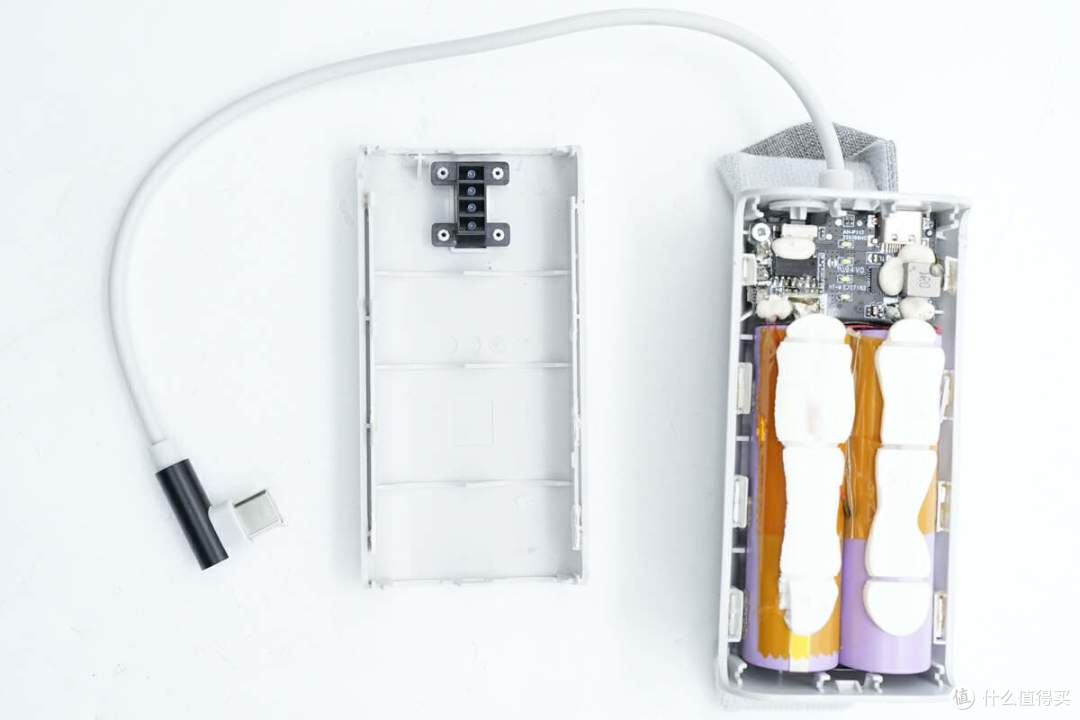

将充电宝外壳拆开，内部电芯打胶加固。

内部PCB板使用螺丝固定。

电芯粘贴绝缘胶带，并有热敏电阻进行温度监控。

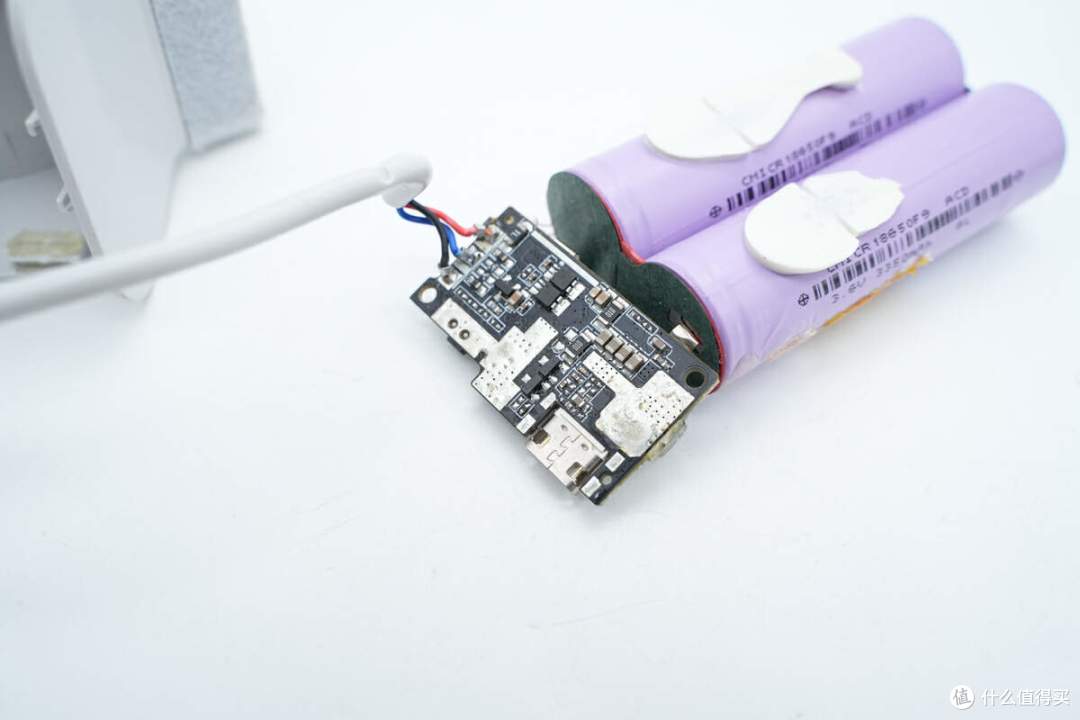

将PCB板和电芯取出。

电芯和PCB板通过镍片锡焊连接。

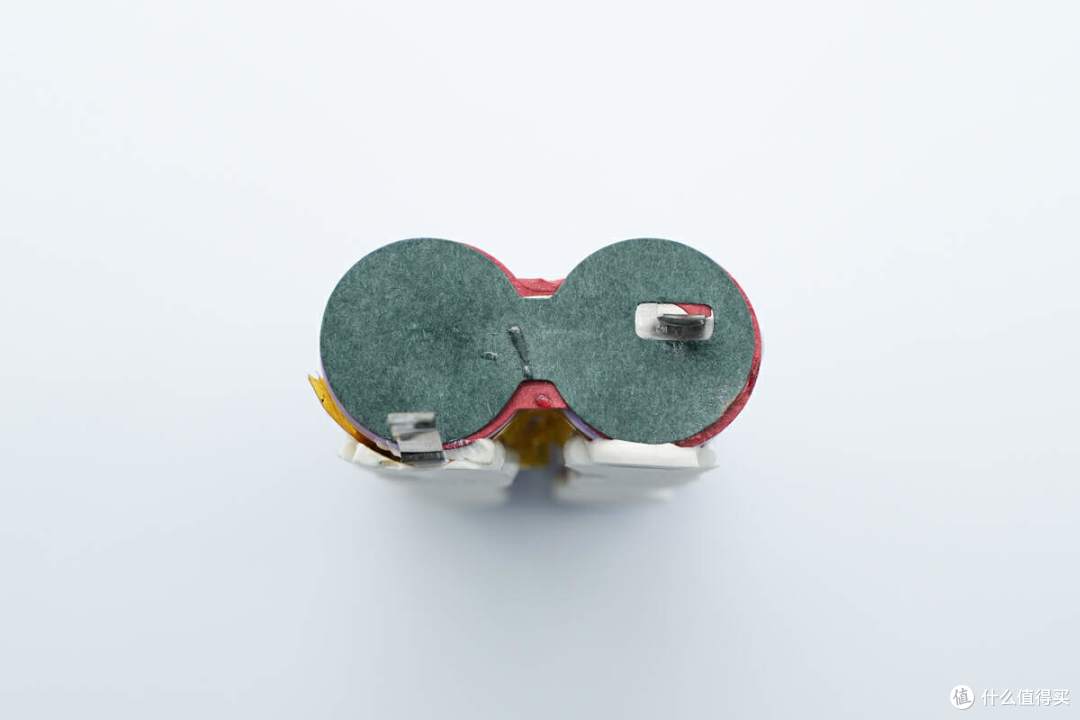

电芯与PCB板接触一端贴有青稞绝缘纸。

电池来自创明，CMICR18650F9，动力18650锂电池，支持3C放电，额定电压为3.6V，额定容量3350mAh。

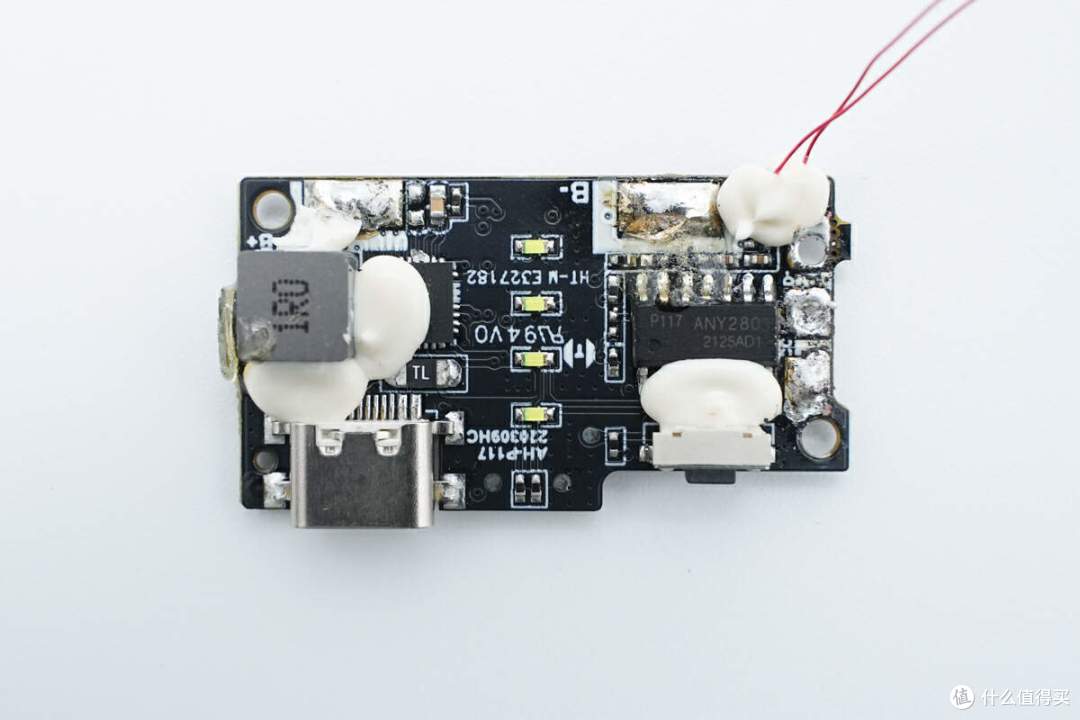

PCB板正面电感、电源键等地方打胶加固。

将板子清理干净，正面设有充电宝主控芯片、锂电保护芯片、电感等。

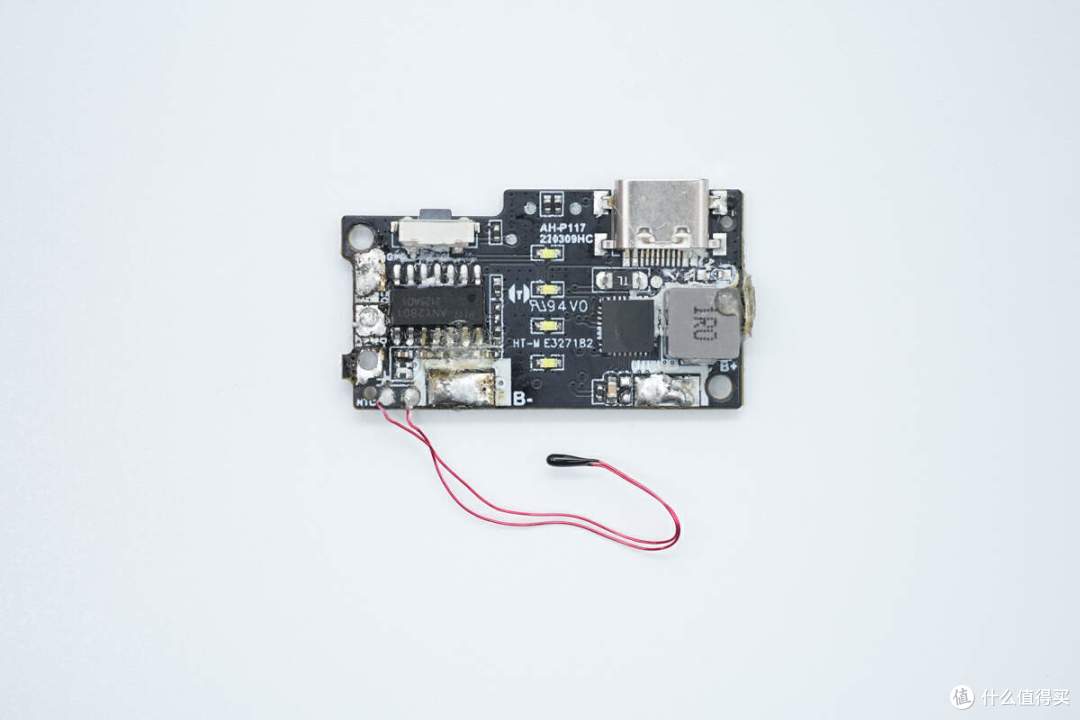

PCB板背面设有锂电保护管，对应主控芯片等区域露铜加锡以及过孔处理增强散热。

丝印ANY2801芯片。

锂电保护芯片采用赛芯微XB7608，这是一款多合一锂电保护芯片，内置14.5mΩ导阻MOS管，外围元件只需要一颗电容，支持过热保护，过充保护，支持过放电保护和短路保护，其内部集成高精度电压检测，超低静态电流。

思远半导体 MP5330，移动电源SOC，内置3A同步充放电，充电电流由温度调节，避免过热，具有适配器自动检测能力，最大输出电流3.6A，集成负载检测功能，并集成Type-C协议，内部集成多重保护功能，采用QFN-5x5-32pin封装。

1R0电感特写。

LED指示灯特写。

电源键贴片焊接。

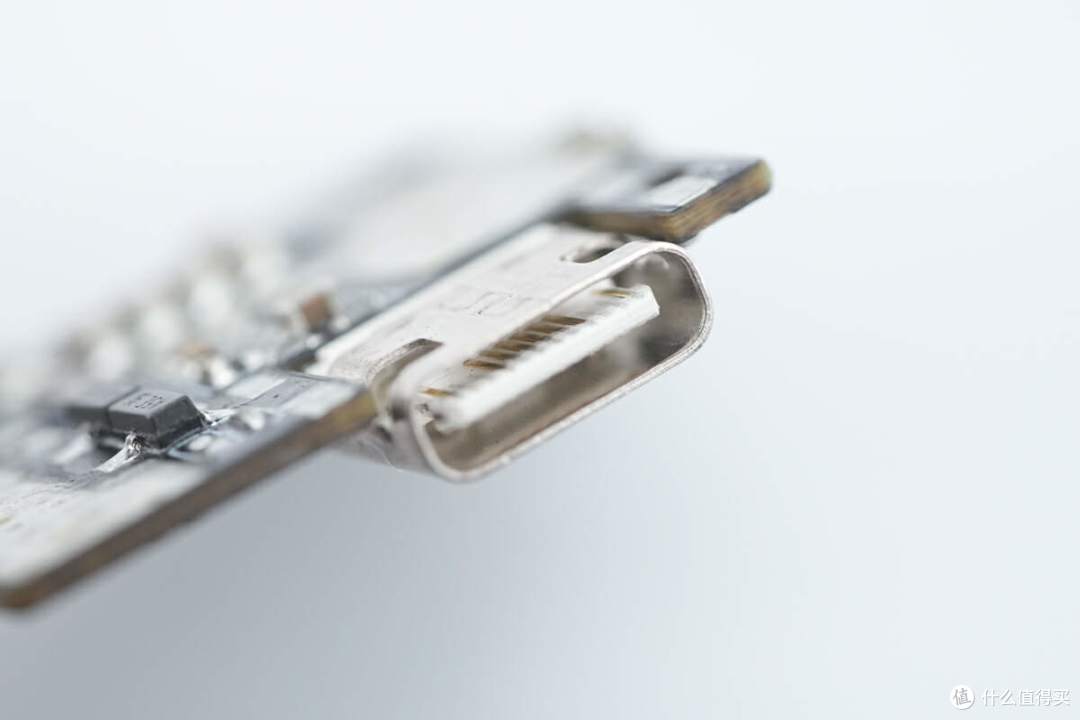

USB-C口母座沉板过孔焊接。

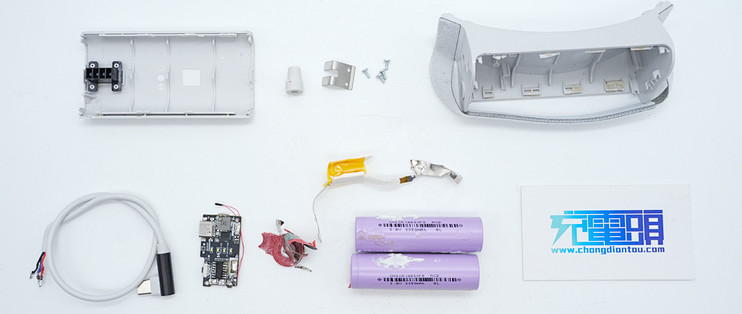

全部拆解一览，来张全家福。

充电头网拆解总结

贝尔金VR眼镜充电宝头戴式设计，符合人体工学，机身整体小巧圆润，保证用户长时佩戴舒适性。产品配备USB-C接口以及USB-C线，符合时下主流配置，外带充电方便无需额外带线。

充电头网通过拆解了解到，贝尔金VR眼镜头戴充电宝内置两颗创明两颗动力18650锂电池，小板上采用思远半导体MP5330移动电源SOC方案，对应区域做了露铜加锡和过孔帮助散热，内部电芯以及PCB板上器件打胶加固。
