乐鑫最新的ESP32-S31官方开发板来了,真漂亮!

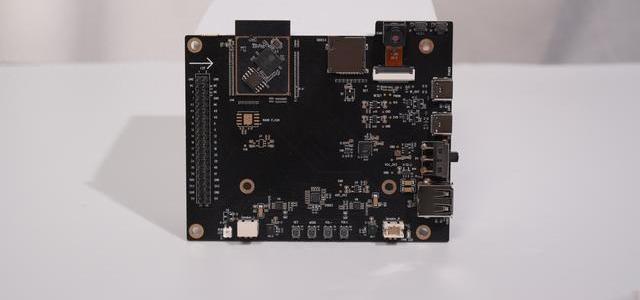

乐鑫科技最新推出了基于ESP32-S31主控芯片的官方开发板。该开发板在模块尺寸、接口布局及周边芯片方案上进行了全新设计,旨在满足开发者对高性能嵌入式应用的需求。
01核心主控与模块设计
开发板搭载的主控模块为ESP32-S31,模块尺寸为31x22mm。相较于前代产品,该模块体积有所增加。在封装形式上,新板放弃了邮票孔设计,转而采用焊盘位于模块底部的设计,并预留了NAND Flash位置,支持摄像头扩展。
02周边芯片方案
板载周边芯片选型注重性能与集成度,具体方案如下:
- USB转串口:采用CP2102N芯片,属于CP210x系列新一代产品,具有封装更小、配置灵活性更强的特点。
- 音频编解码:搭载ES8389芯片,由Everest Semiconductor推出。该芯片集成ADC与DAC功能,目前已在ESP32-S3 AI语音板中逐渐替代ES8388。
- 音频功放:配备两颗NS4158 Class-D音频功放芯片,分别用于左右声道,单路可驱动5W喇叭。
03接口扩展与版本选择
在接口与扩展能力方面,开发板提供了丰富的外设连接选项。板载microSD卡槽、USB接口及多个按键。板身左侧设有一个2x20的排针接口,既用于连接LCD屏幕,也引出了部分IO引脚,方便用户进行二次开发。
| 配置类型 | 推测特性 |
|---|---|
| 简配版 | 满足基础开发需求 |
| 高配版 | 板载更多外设或存储资源 |
开发板版本对比
