别再自己乱加修复液了！铅酸电池修复远比你想的复杂

电动车续航骤降时，盲目添加修复液反而加速电池报废。本文厘清铅酸电池真实衰减机理，指出缺水、硫化、软化三类故障需差异化应对，强调专业检测是修复前提，避免用户因误操作造成不可逆损伤。

智能速览

• 市面上九成修复液实为纯净水，仅对缺水型衰减有效

• 极板硫化需脉冲技术分解，极板软化则基本无修复价值

• 专业修复第一步是仪器检测，而非直接加液

• 错误加液会稀释电解液密度，导致性能进一步崩盘

• 修复效果高度依赖故障诊断准确性，经验与设备缺一不可

精华内容

电池续航‘腰斩’背后，可能是完全不同的物理病变。把脉不准就下药，结果往往是旧病未愈、新伤又添。

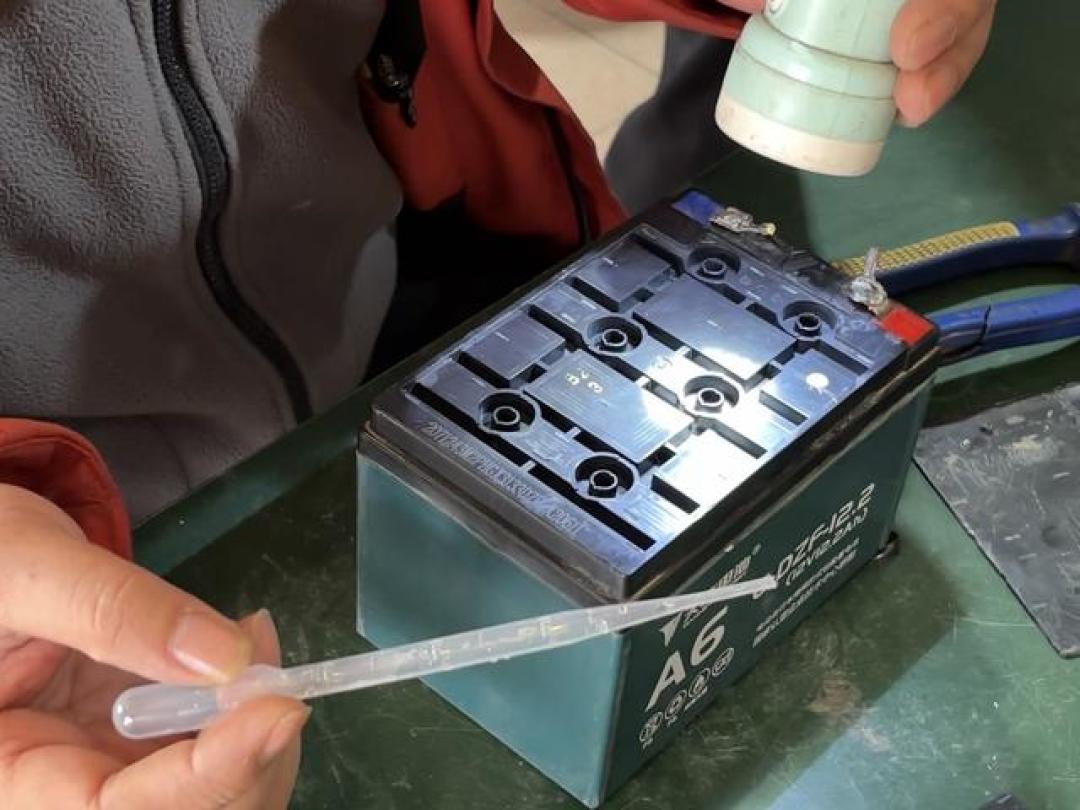

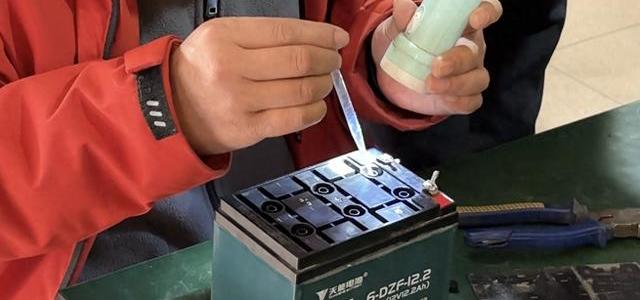

修复液真相

实测数据显示，主流市售修复液中90%成分仅为去离子水或蒸馏水，不含活性修复成分。其唯一适用场景是电池因长期高温蒸发导致的电解液失水，此时补充可将硫酸密度从1.32g/cm³恢复至标准1.28g/cm³。但若电池已出现极板硫化（XRD检测显示PbSO₄结晶层厚度＞15μm），加水反而使酸密度过低，加剧负极析氢与正极板栅腐蚀，实测容量衰减速度提升40%以上。

三类衰减机制

电池性能下降存在明确病理分型：缺水型表现为开路电压＞12.8V但负载压降剧烈；硫化型典型特征是充电末期电压虚高（＞14.8V）且无法充满；软化型则伴随内阻突增（＞15mΩ/单体）与充放电鼓包。三者修复路径截然不同——缺水型可通过补水+12h均衡充电恢复70%容量；硫化型需脉冲电流（500mA/2s脉宽）持续作用24小时以上才可能分解结晶；而软化型经拆解验证，正极活性物质脱落率超35%，修复后循环寿命不足原厂指标的1/5。

检测决定成败

专业修复必须前置三项检测：用数字万用表测静态电压判断整体状态，用蓄电池测试仪测内阻定位劣化单体，再以放电仪进行0.5C恒流放电测试实际容量。某维修点跟踪127组故障电池发现，仅31组（24.4%）符合缺水特征，其余均需针对性处理。未做检测直接加液的案例中，二次损坏率达89%，平均剩余寿命缩短至原寿命的1/3。

铅酸电池修复本质是精密的电化学诊疗过程，依赖诊断准确性而非操作便捷性。当技术门槛被简化为‘倒液体’，受损的不仅是电池寿命，更是用户对基础原理的信任。未来电池健康管理，是否该从普及简易检测工具开始？
