前言

几年前发过一篇机柜相关帖子，不少值友在评论区疯狂催更，想看完整机柜 DIY 教程。拖延症晚期，一直没写哈哈，结果一直不写一直爽，一直爽一直爽。

其实当时就是用机柜的带孔竖梁加上托板还有一块机柜侧板就拼起来，放到木柜里面，再加上一个两个工具箱，引起大家的围观，其实就是彩虹网线比较出圈。

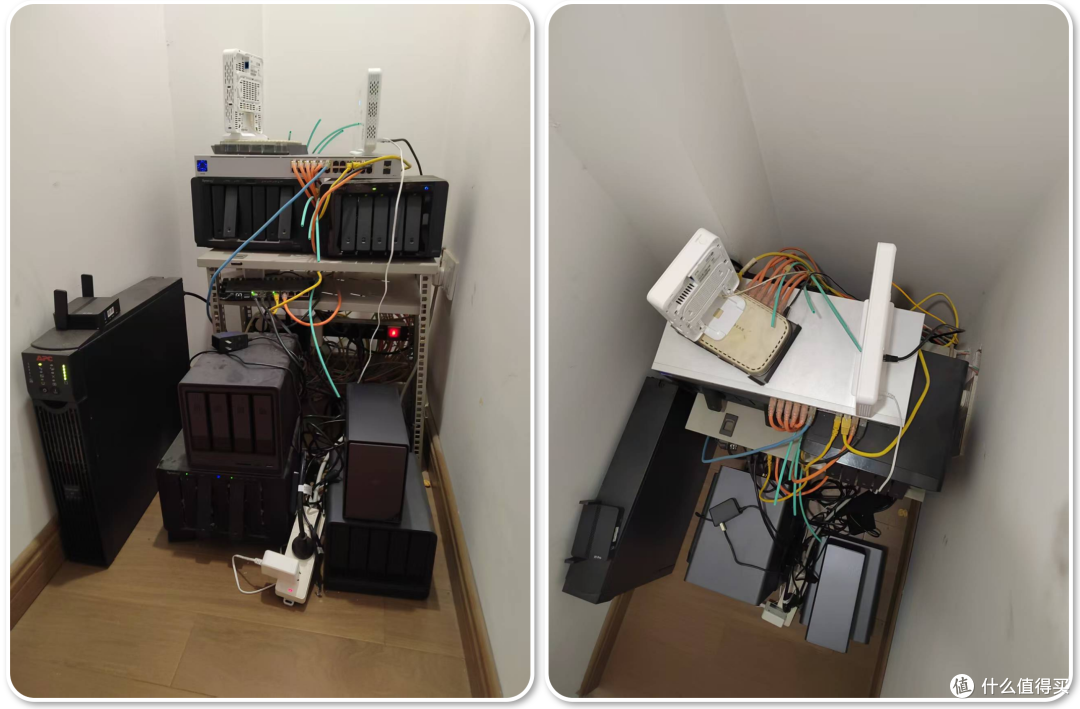

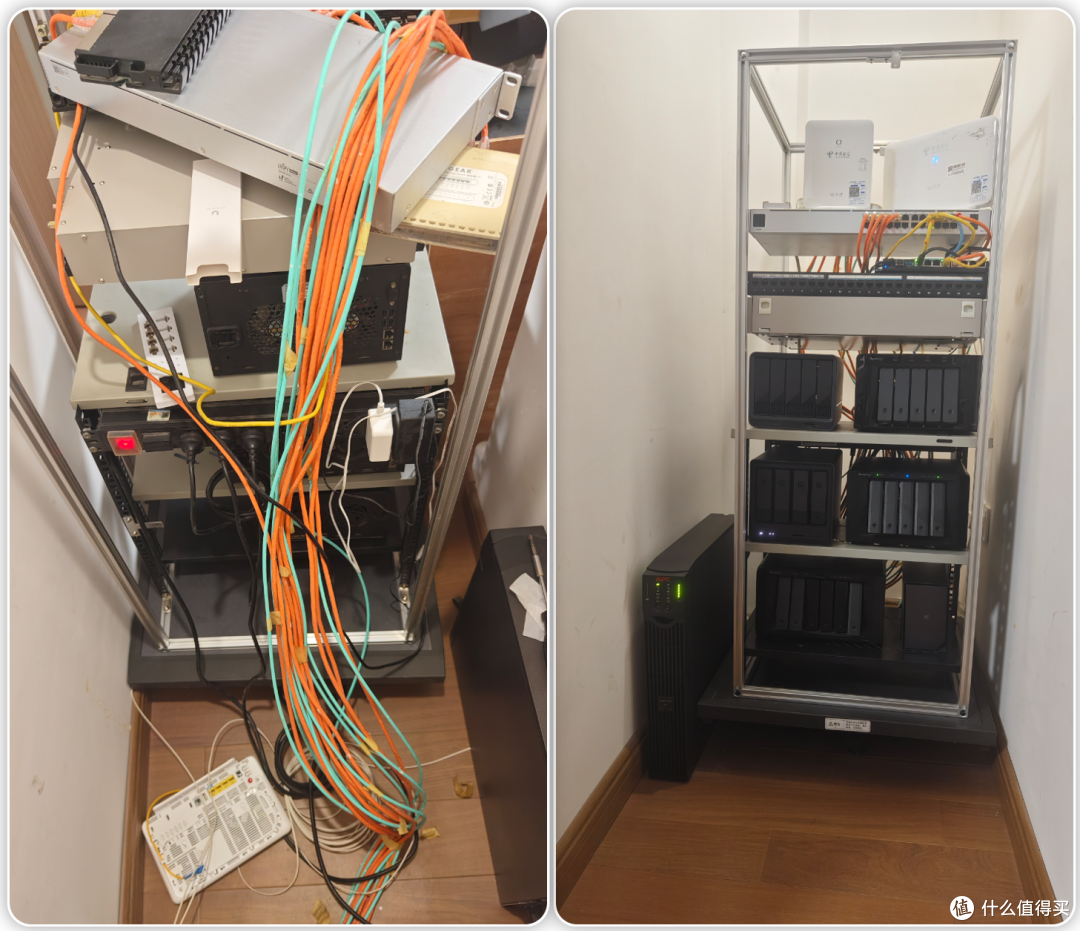

结果直接搬完家了，做了一个独立机房，家里网络/NAS设备数量暴涨，老机柜容量直接告急，一堆设备没地方安置，只能凄惨堆在地面上。

打造一个新机柜的想法在脑子里盘了很久，中间构思过好几种不同实现方案。

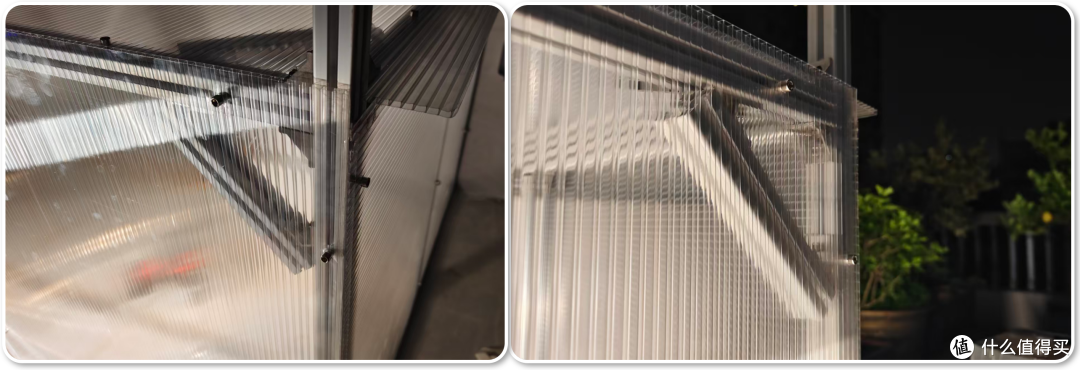

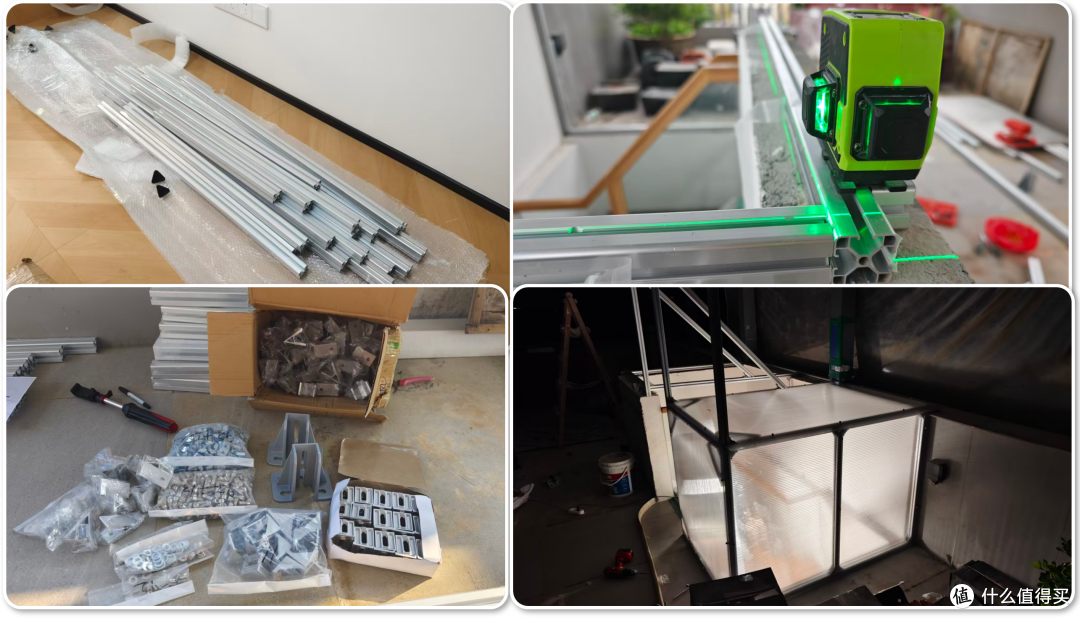

今年过年前我刚折腾完铝型材封楼梯间的 DIY 工程，实操下来感觉铝型材可玩性极高，结构灵活，成品颜值也能拉满，心里就打定主意新机柜也用铝型材来搞。

看了一下某鱼和某宝，10u铝型材机柜要8xx，20u的要10xx+好贵啊，自己查了一下自己设计与买材料大概也就买260元左右，也算可以吧，省一大截，而且我自己设计的给图纸别人做，还把我的设计给了别人不值得不值得。

巧的是有位小姐姐买错了做货架用的 2020 铝型材，切割完毕没法退货，知道我爱折腾硬件，就直接把几根型材送给我。料虽然不多，就寥寥几根，我琢磨一番，结合手上旧有机柜配件，几乎零成本手搓一台机柜的条件居然凑齐了。终于，这次正儿八经的机柜它来了，下面把完整 DIY 过程分享出来，手把手教你手搓机柜。

一、机柜主要框架搭建（画图）

手里现成的 2020 铝型材物料清单：4 根 1.2 米型材、6 根 450mm 型材，还有 6 根 300mm 型材，她这里大概180元，请她喝奶茶就行了。

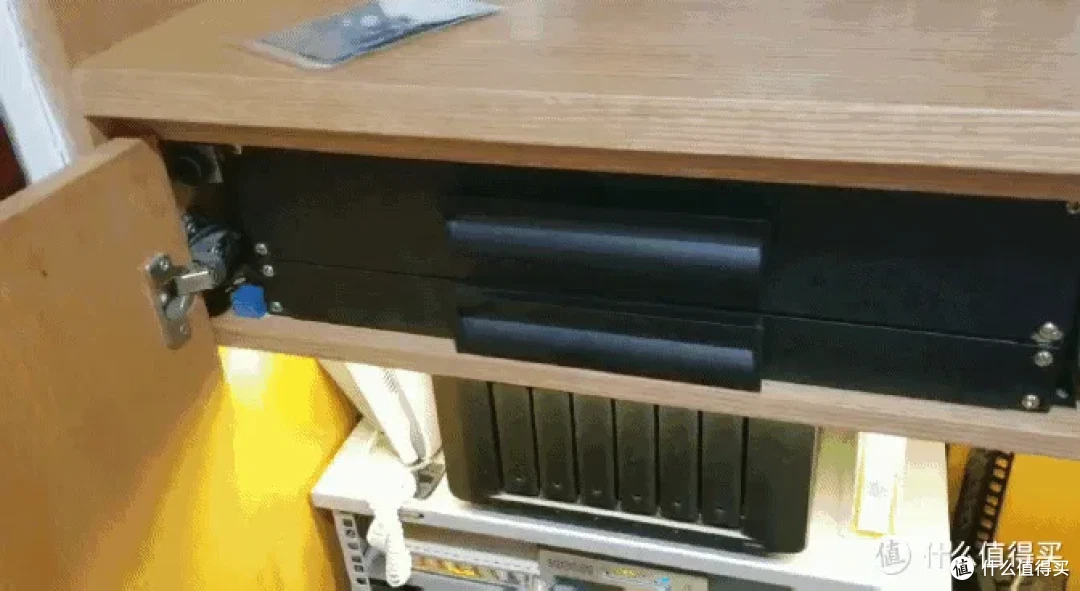

原有机架（不能称为机柜了，原来柜子是木柜，在木柜里面装了机柜的梁板）

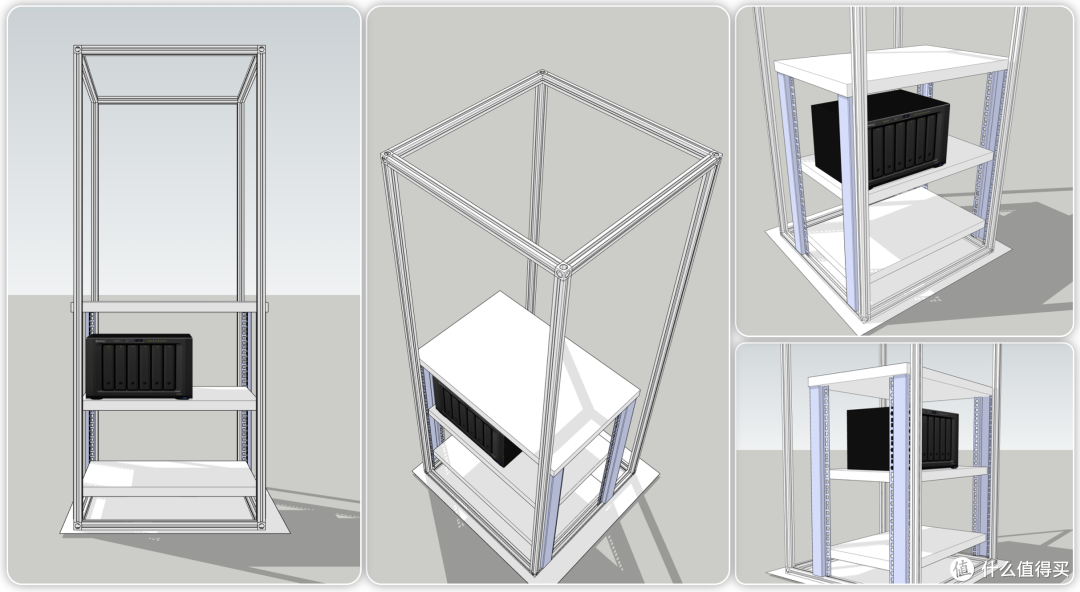

DIY 这种架子，千万不要上来就盲目切割，我习惯先用 SU 把模型画出来，把尺寸全部确认到位，避免切错直接报废材料。

4 根 1.2 米型材直接拿来做机柜四根主立柱；

• 拿出 4 根 450mm 型材当做纵向主梁；

• 剩余 2 根 450mm 型材，切割修正到 445mm，适配我的设备实际宽度；

• 再拿 4 根 300mm 型材，拼接之后同样裁切到 445mm 作为机柜横梁。

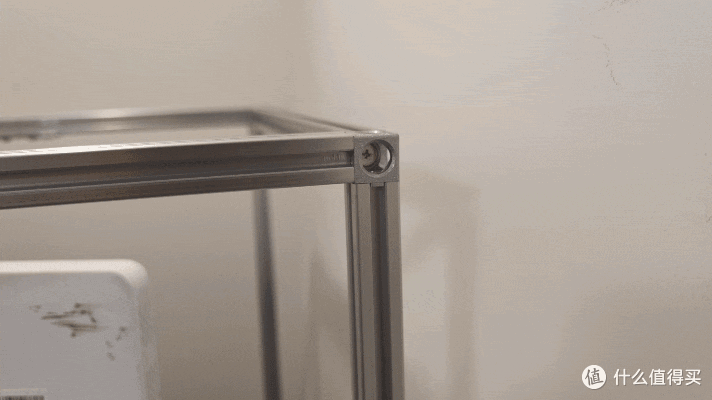

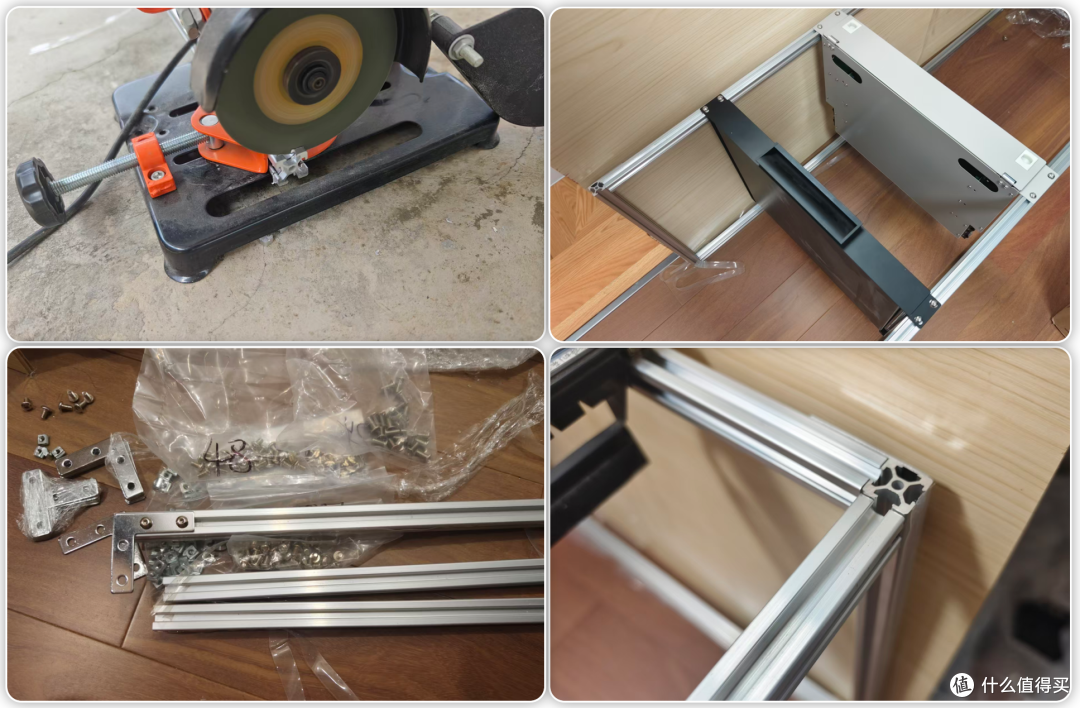

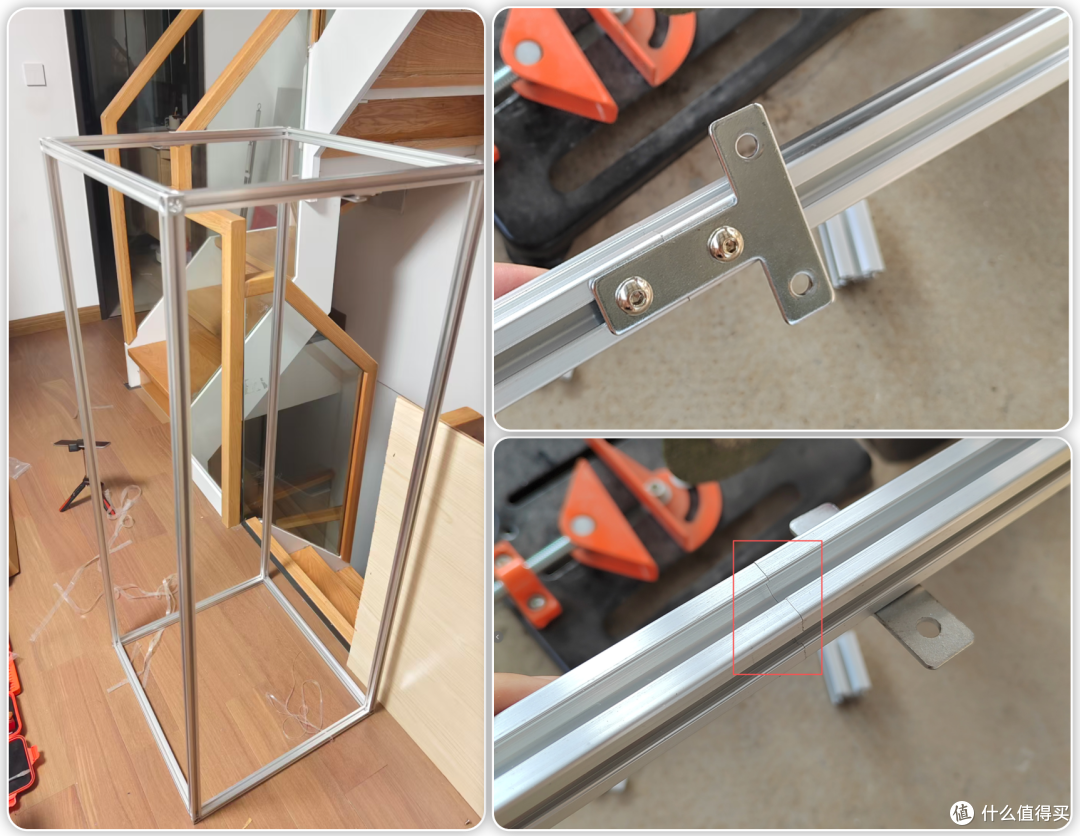

全部依靠 2020 铝型材专用连接片、卡扣还有螺丝完成框架拼接，框架的基础轮廓就出来了。

二、2020 铝型材手搓攻丝，血泪踩坑

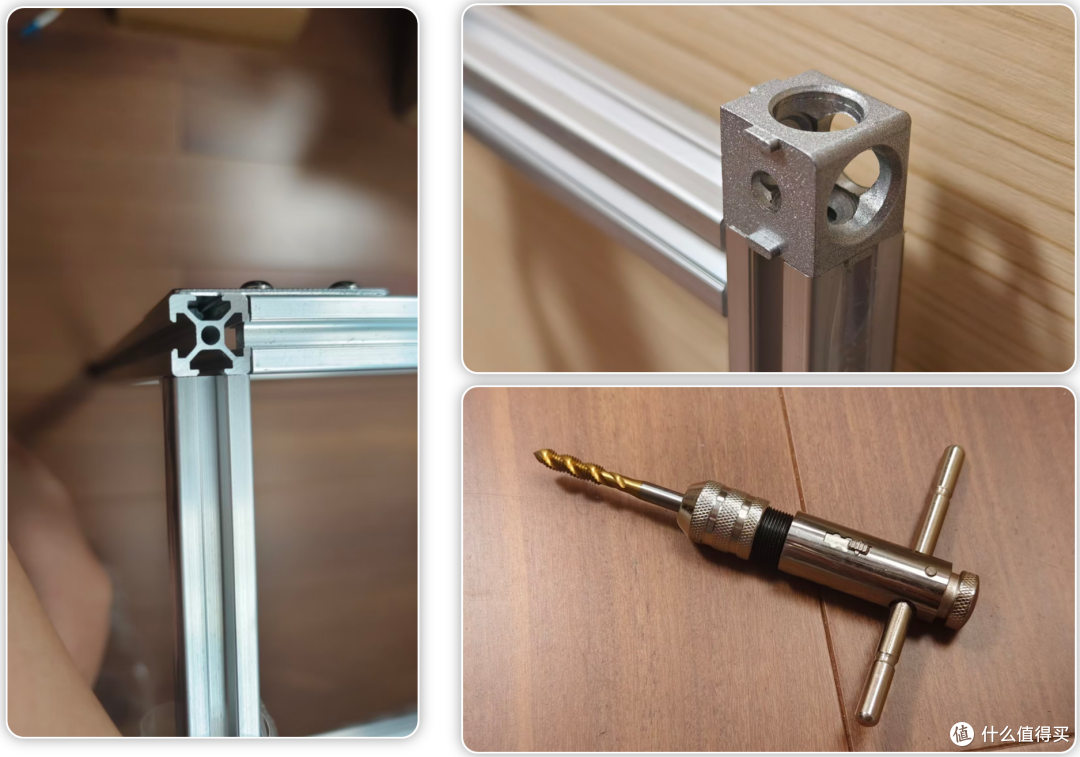

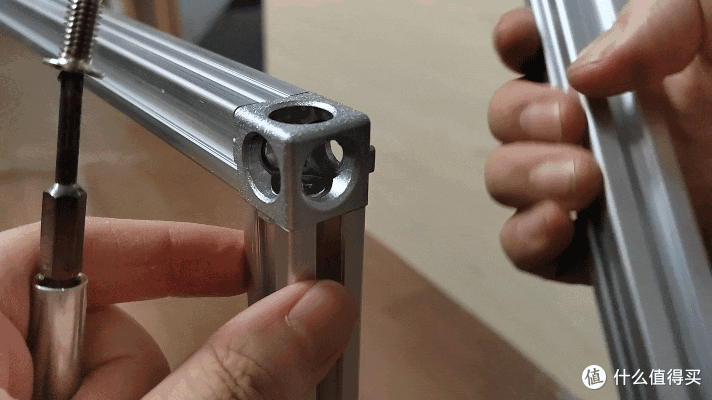

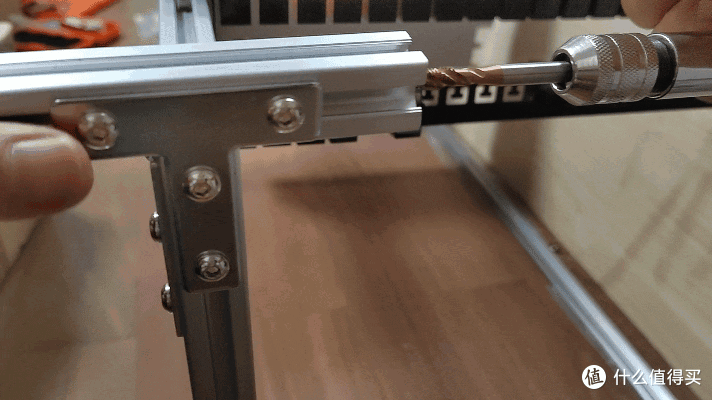

图画完，框架尺寸顶下了，下一步要给型材端头攻丝，这里划重点：不能上电钻，只能用专用工具手工攻丝，总共要完成 24 个丝孔，干完直接人累趴。

一开始脑子转不过弯，单根悬空拿着铝型材攻丝，型材光溜溜抓都抓不稳，使劲的时候到处打滑，效率极低。踩完坑之后优化操作方式，先给铝型材装上连接配件，多出来的配件部分可以手握，发力方便很多。 到最后阶段我直接用连接片把整组机柜框架预先组装锁死，整个架子有支撑，发力顺手不少，攻丝进度才终于跑起来。DIY 手工活，找对姿势能少遭很多罪。

经验总结就是，自己买铝型材的时候记得叫卖家直接攻丝，少受罪。

三、插曲！配件踩坑，钻头疯狂损耗

本以为框架搞定就一路顺风顺水，结果外购回来的不锈钢连接片开孔偏小，螺丝根本穿不进去。没办法，只能额外买钻头自己扩孔。

这里又是一大坑：普通钻头钻不锈钢，钻一个孔钻头直接废掉；改用角磨机简单打磨工件再钻孔，一根钻头也最多扛得住一次开孔。反复折腾，废掉 2 根钻头，前前后后才勉强扩完 12 个孔。折腾硬件，耗材损耗真的会超出你的预估。

四、内部托板与滑动底板安装，旧物改造发挥余热

1、托板

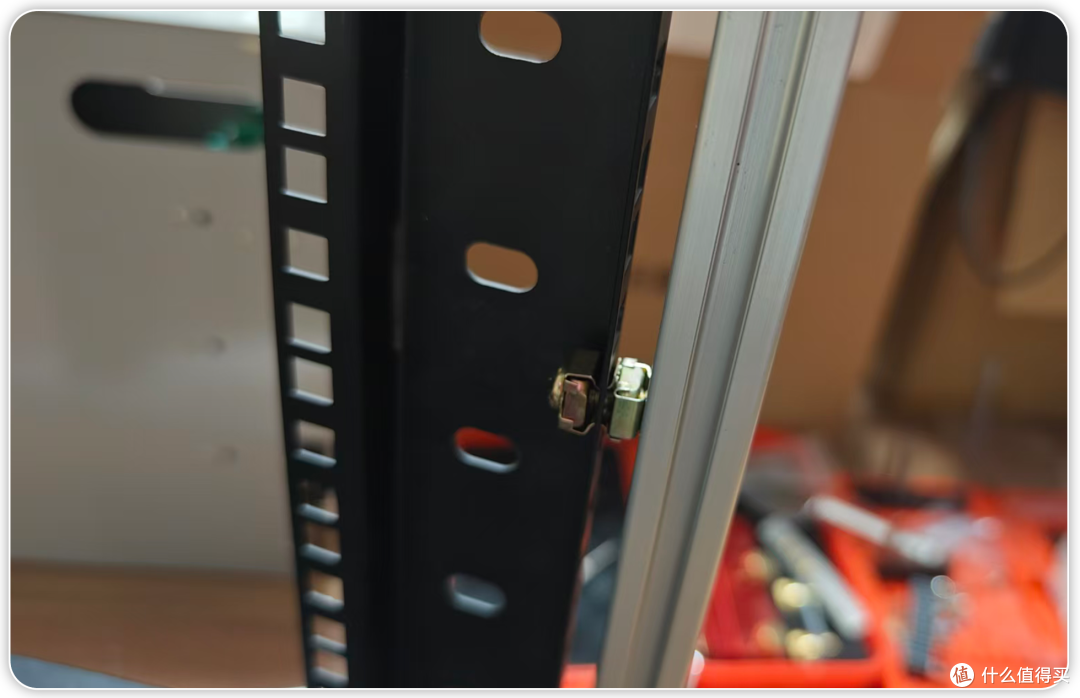

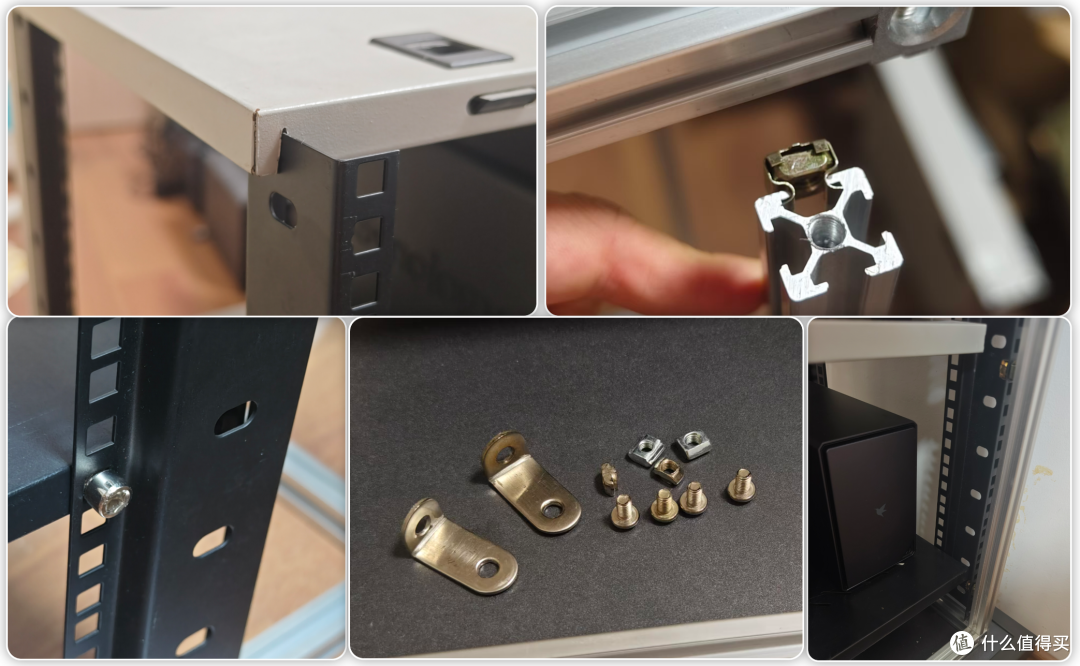

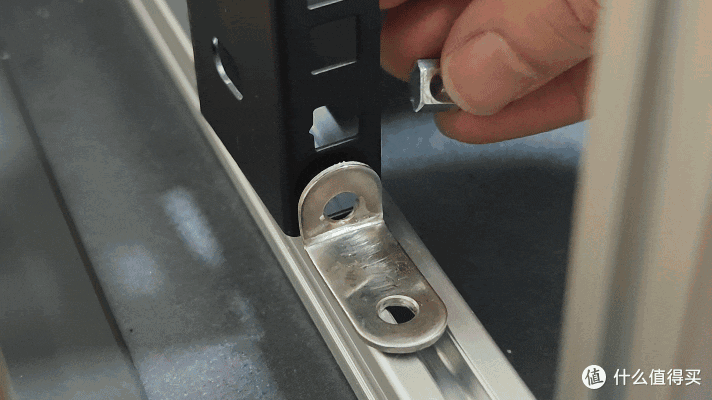

托板部分我复用了之前就备好的机柜带孔竖梁。前面两条竖梁好办，直接标准机柜螺丝固定在 2020 铝型材框架上。 后面两条竖梁原装孔位对不上，没法直接固定。就地改造，把不锈钢连接片弯折改成直角连接件，锁死在机柜纵向底部梁上，问题解决。

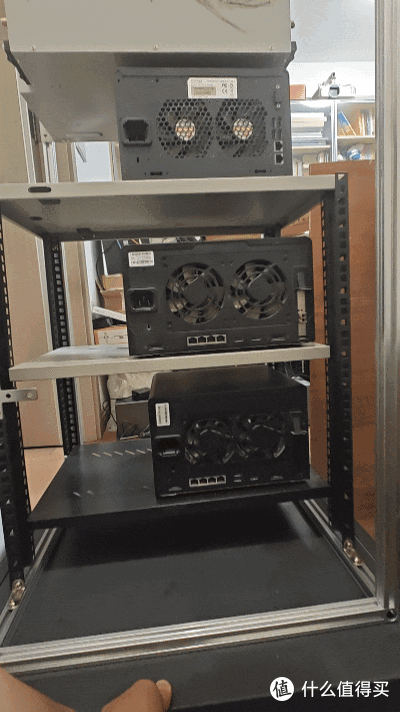

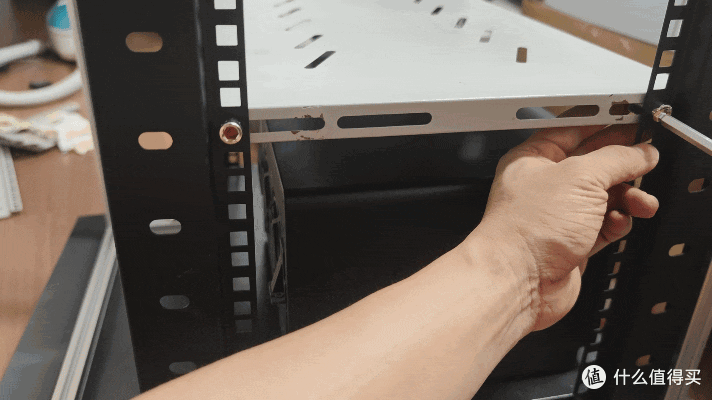

还有一根竖梁长度不够，依旧靠不锈钢连接片两段对接拼接，刚好凑到需要的长度。 托板依靠六角螺丝搭配螺母锁紧固定在带孔竖梁上面，一共搭出 3 层搁板。原来闲置的顶板，裁切适配竖梁尺寸之后安装就位。三层托板就位，空间刚好可以放下 6 台 NAS。

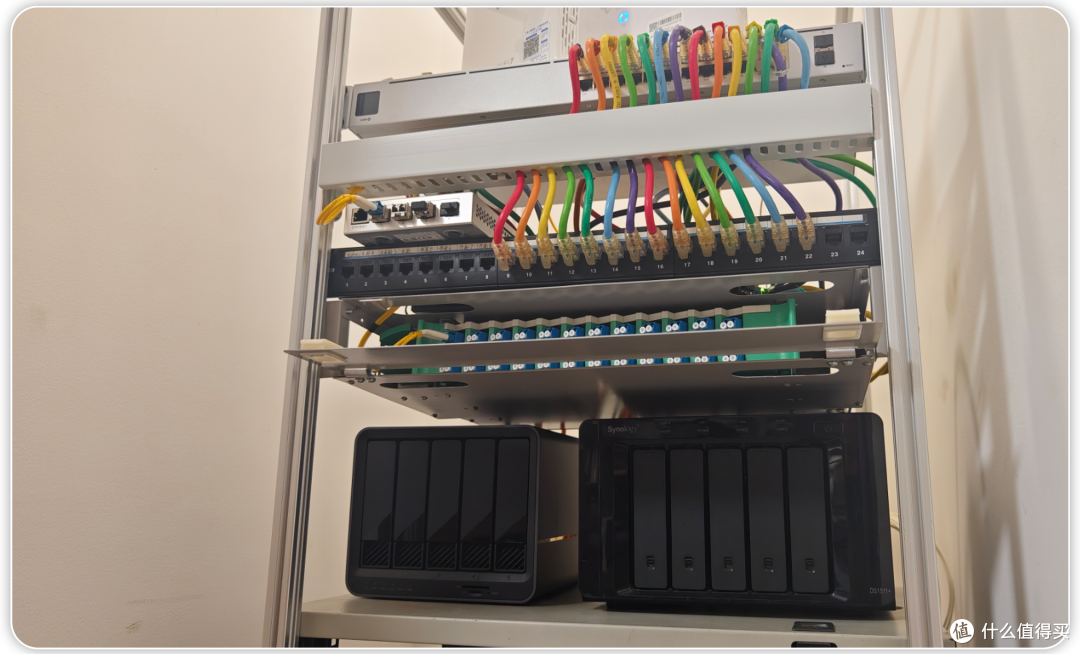

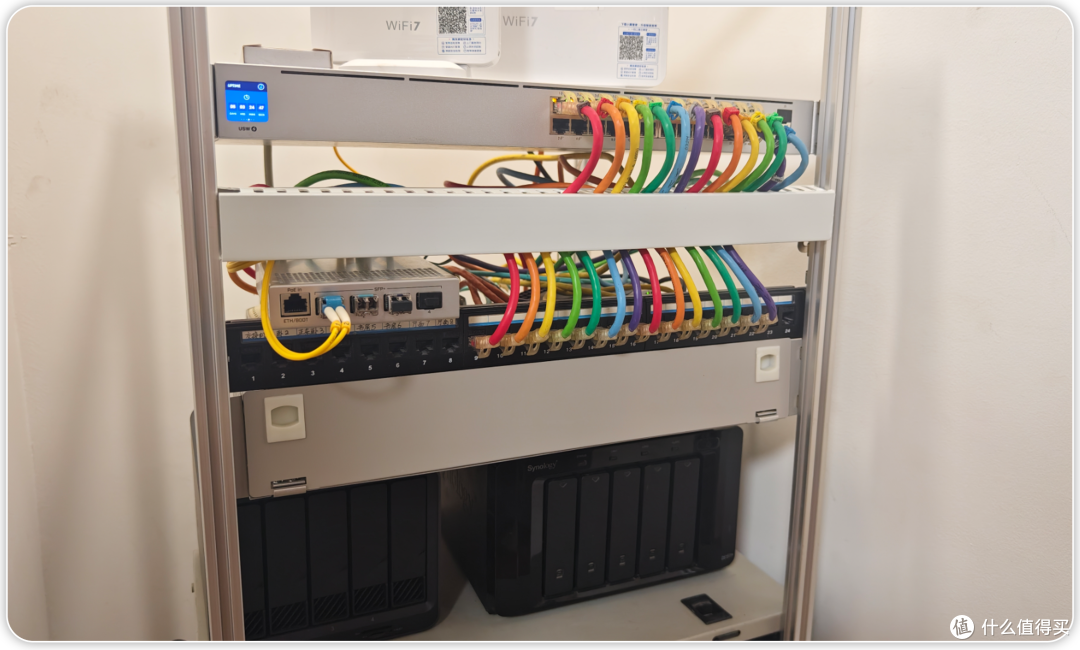

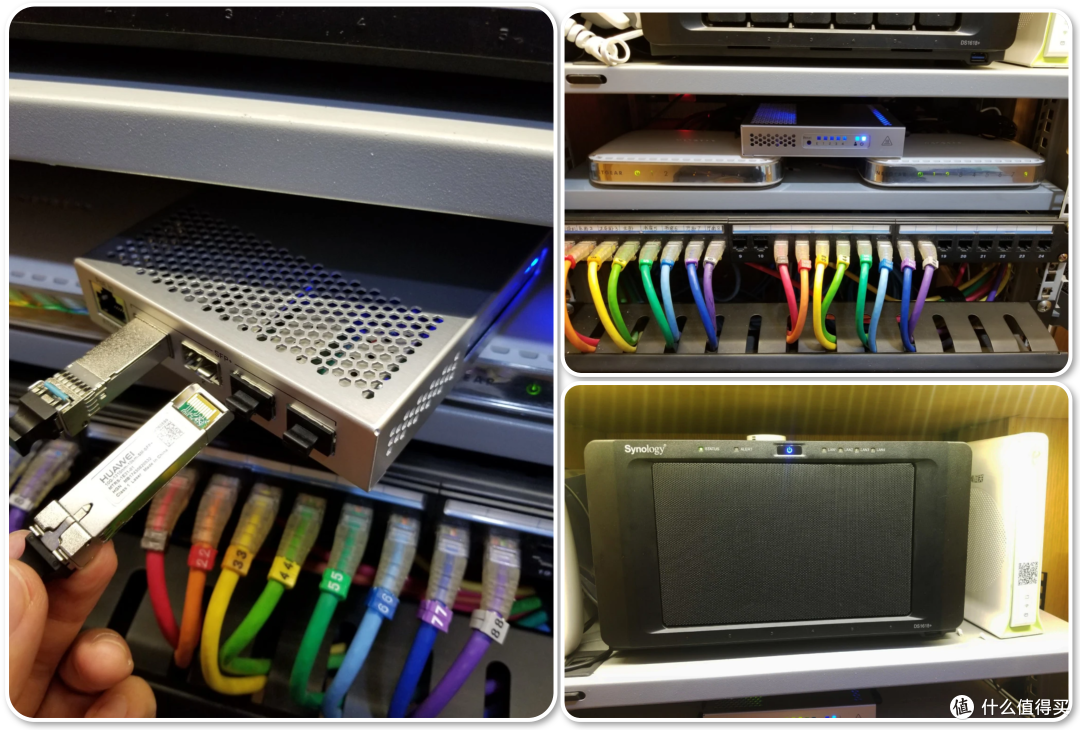

网络交换机、光模块这类网络设备，全部采用机柜浮动卡扣，从机柜背部锁紧固定。正面完全看不到螺丝，颜值直接无敌，强迫症狂喜，外观干净利落。

2、滑动底板

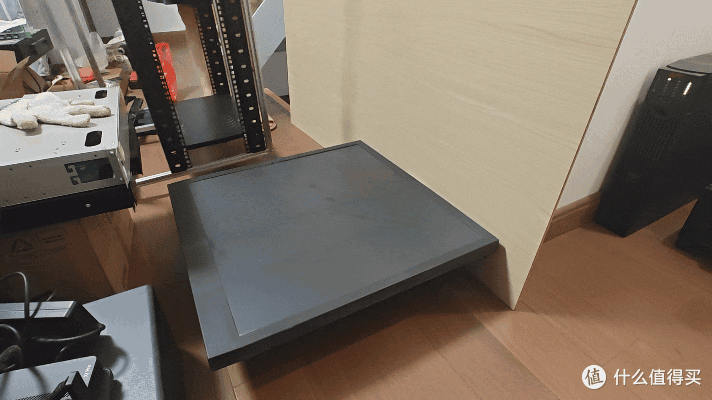

底盘板材我用了嵌入式洗碗机顶板。这款洗碗机支持独立使用，自带可拆卸顶板，板材厚度足、硬度极高，承重性能拉满，尺寸也刚好适配我的铝型材机柜底部框架，对比普通木板、塑料板，不变形、够坚固，做机柜底板是绝佳选择，闲置配件直接变废

五、设备入柜安装，滑动入库

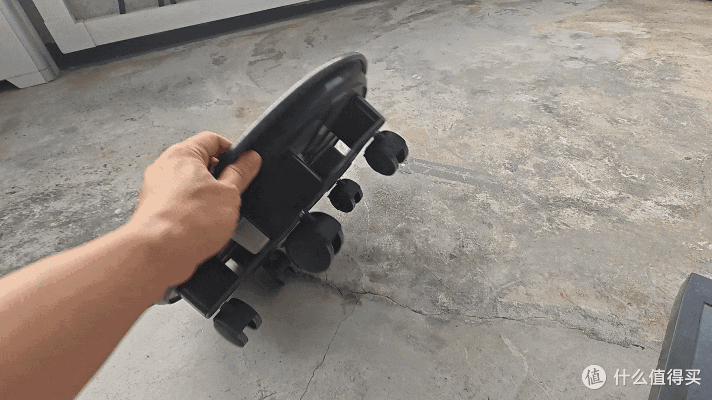

整个机柜的框架和梁柱托板都装好了，就把设备都入柜，心情不错呢，后面的网线也整理一下，放上去，直接推着机柜就能滑动入库。

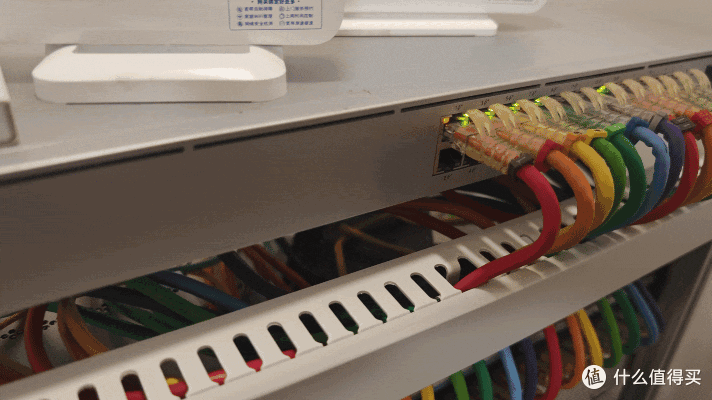

背后的网线有点乱，要用理线架整理一下才行，正面的代表性彩虹线没接上

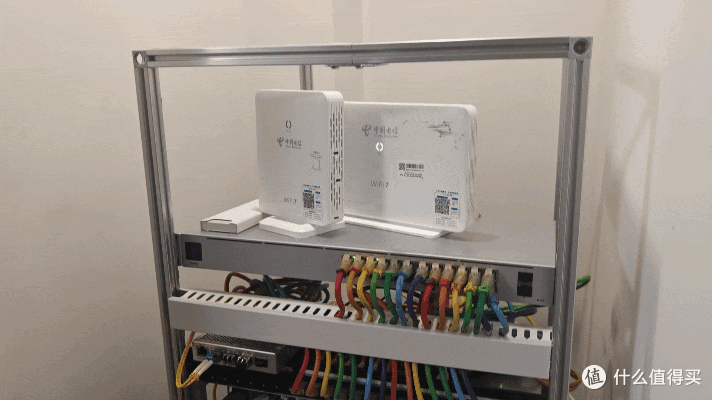

六、完工状态，成就感拉满

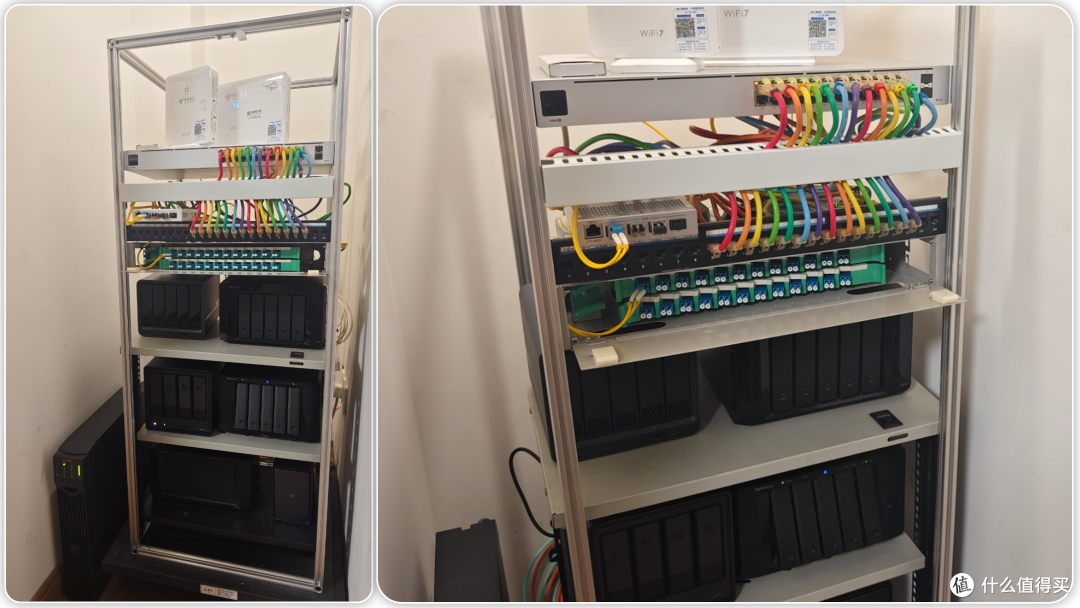

全部装配调试完毕，所有 NAS、交换机、网卡、路由、光口交换机全部归位，告别满地堆设备的乱糟糟局面，整机整齐又好看。从零手搓出来的机柜，完工那一刻，折腾的疲惫全部消失，满满的成就感。

总结：这套机柜几乎零成本，靠别人闲置的铝型材 + 手上旧机架配件完成，铝型材自由度很高，大家家里有闲置型材也可以尝试复刻。手工攻丝、不锈钢扩孔会比较折磨人，要有心理准备。

下一步计划，继续挖坑，熔纤盘熔纤连接，理线架美化（高颜值面板），10G光口交换机安排。已经在构思进阶版，考虑是上温控散热风扇，还是上机柜空调呢，大家有什么看法。

有什么 DIY 疑问，欢迎评论区交流。
