前言
本期拆解带来的是天钡推出的AG01显卡扩展坞，这款扩展坞采用OCuLink接口连接笔记本电脑或迷你主机，支持PCIe4.0*4带宽。扩展坞采用铝合金外壳，内部集成电源，整体精致美观，扩展坞内置航嘉400W电源，兼容英伟达、AMD和英特尔显卡。
天钡AG01显卡扩展坞机身设有双8PIN插座，通过附带的连接线为显卡供电，显卡直接插入到扩展坞的PCIe插槽，扩展坞机身设有固定螺丝，用于固定显卡。下面服务器电源网就带来天钡这款显卡扩展坞的拆解，一起看看内部的设计和用料。
天钡AG01显卡扩展坞开箱

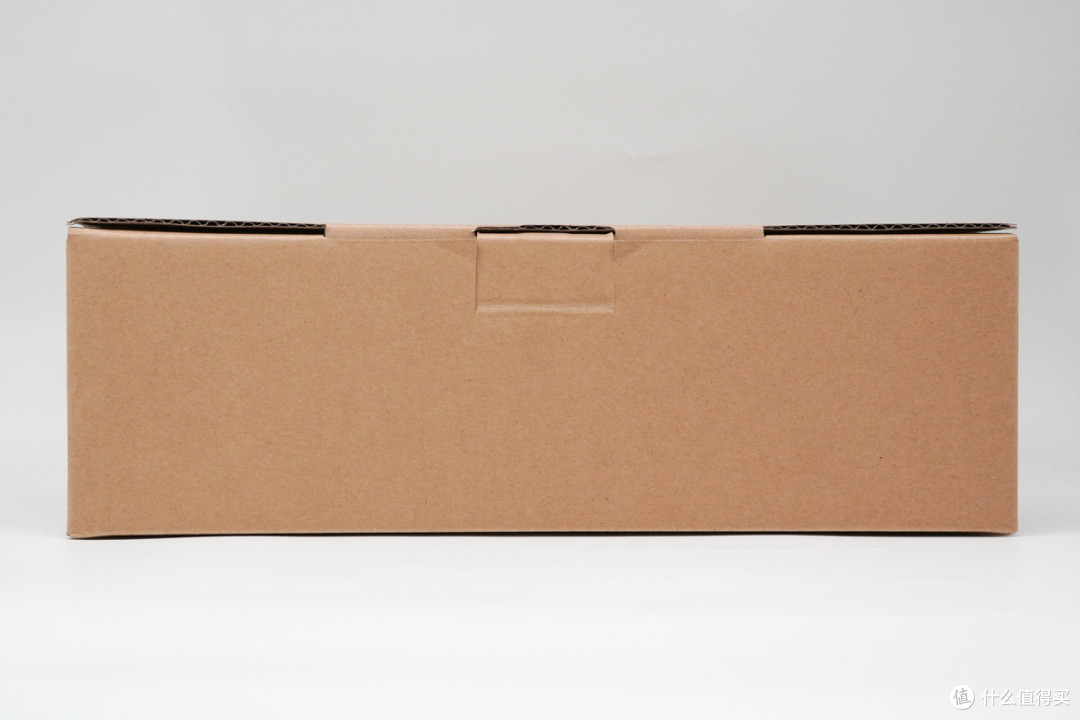

天钡AG01显卡扩展坞采用纸盒包装。

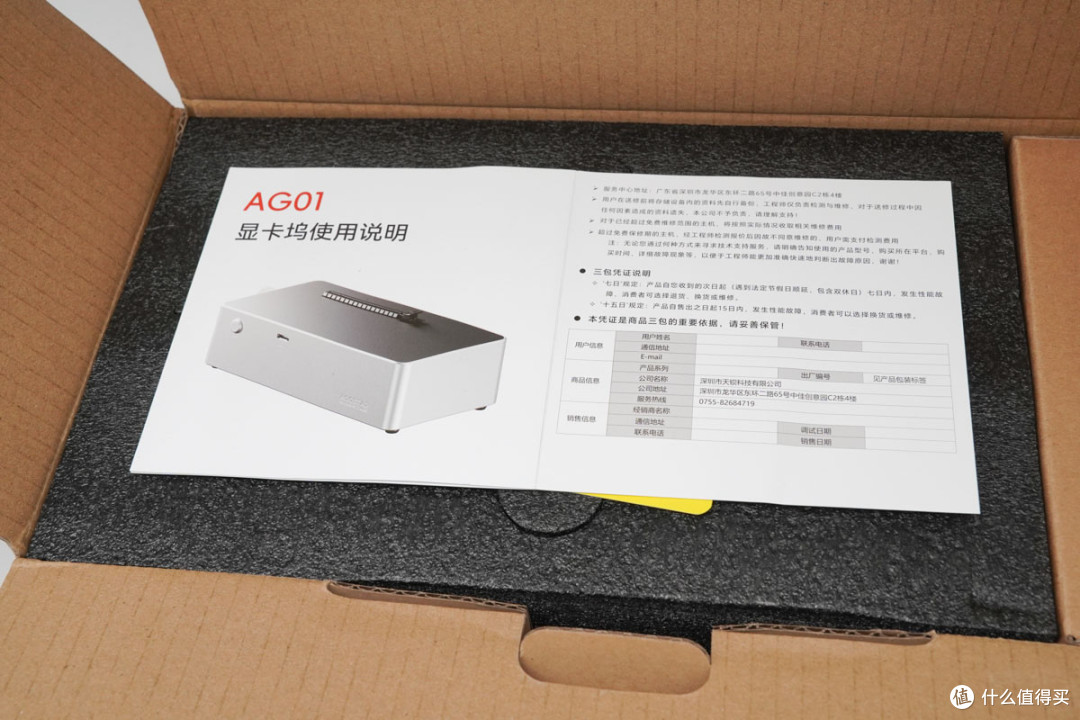

纸盒内放置使用说明。
纸盒内设有泡沫防震缓冲。

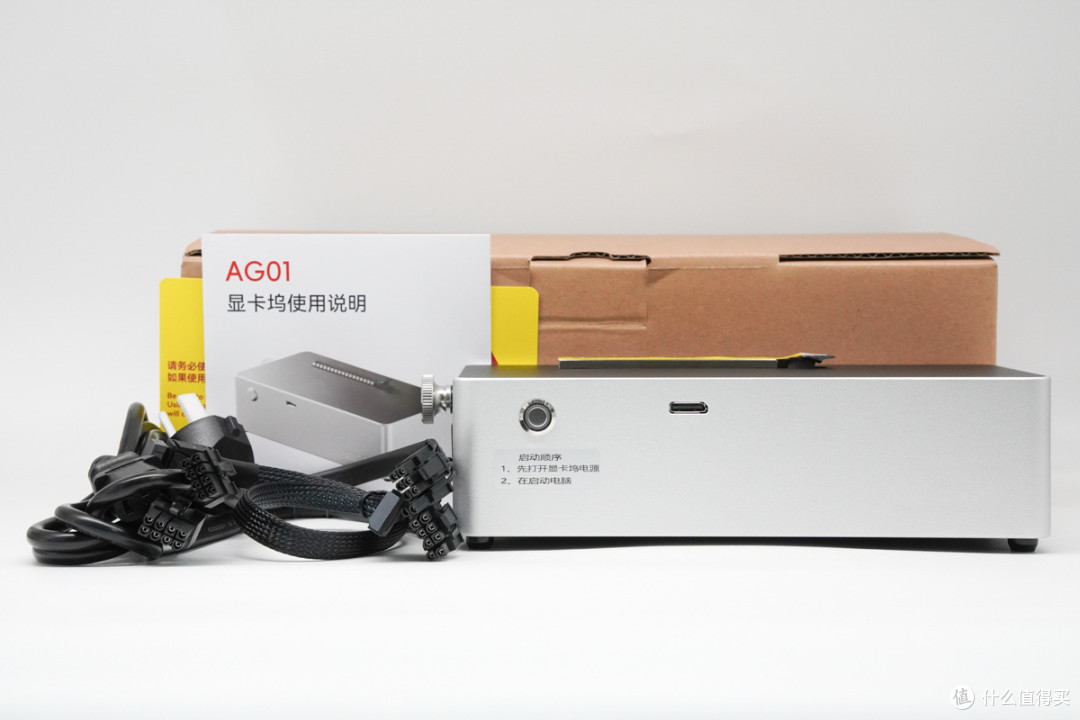

电源线，显卡供电线和显卡扩展坞一览。
显卡坞一侧设有电源开关和OCuLink接口。

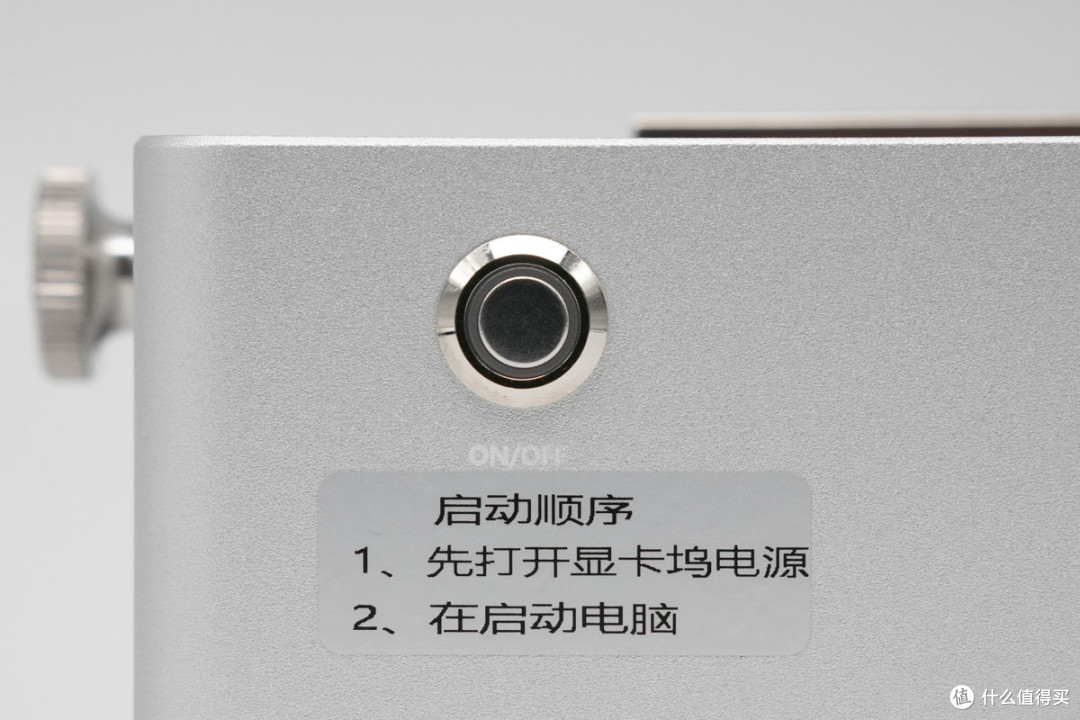

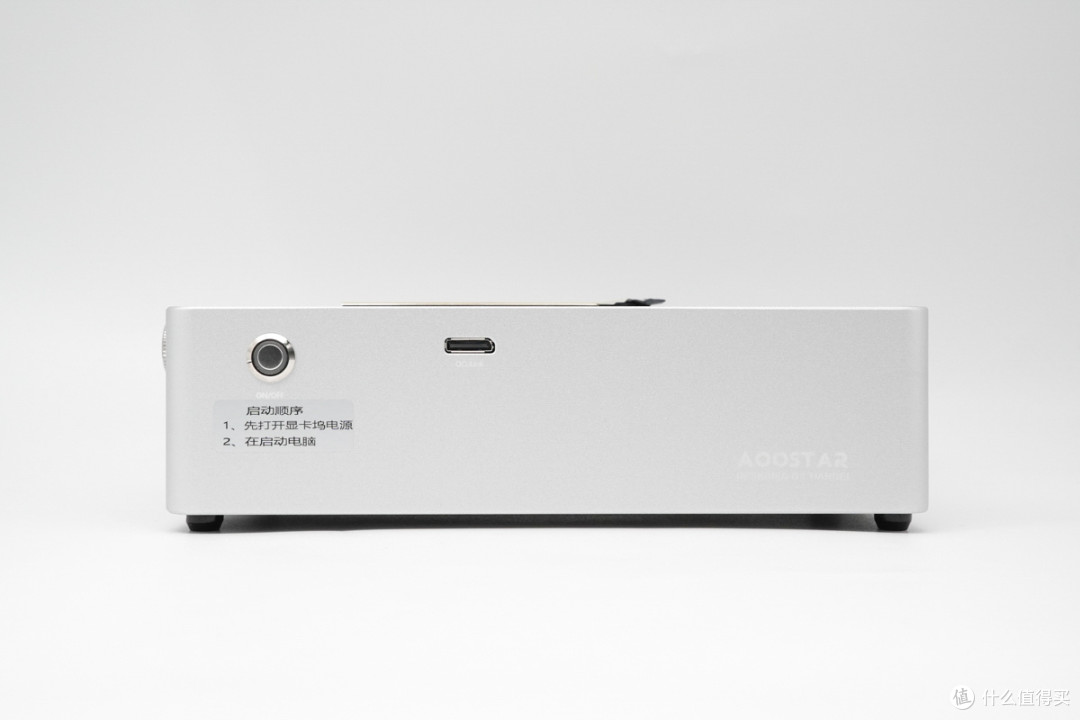

电源开关按钮下方粘贴启动顺序贴纸，先打开显卡坞电源，再启动电脑。

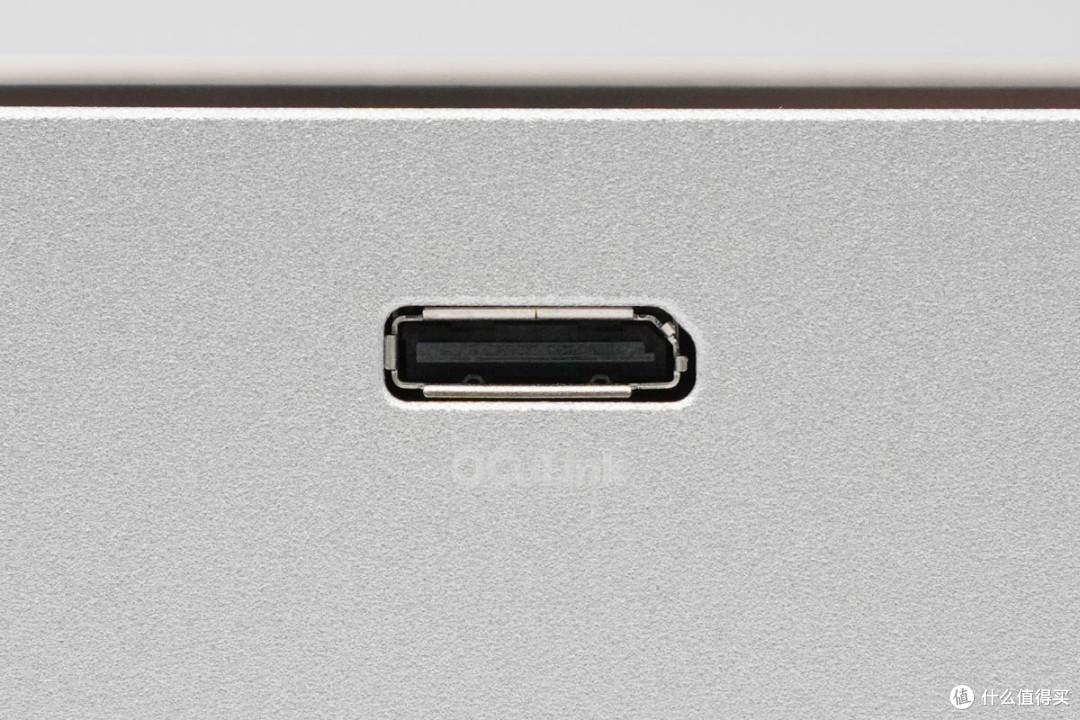

OCuLink插孔特写。

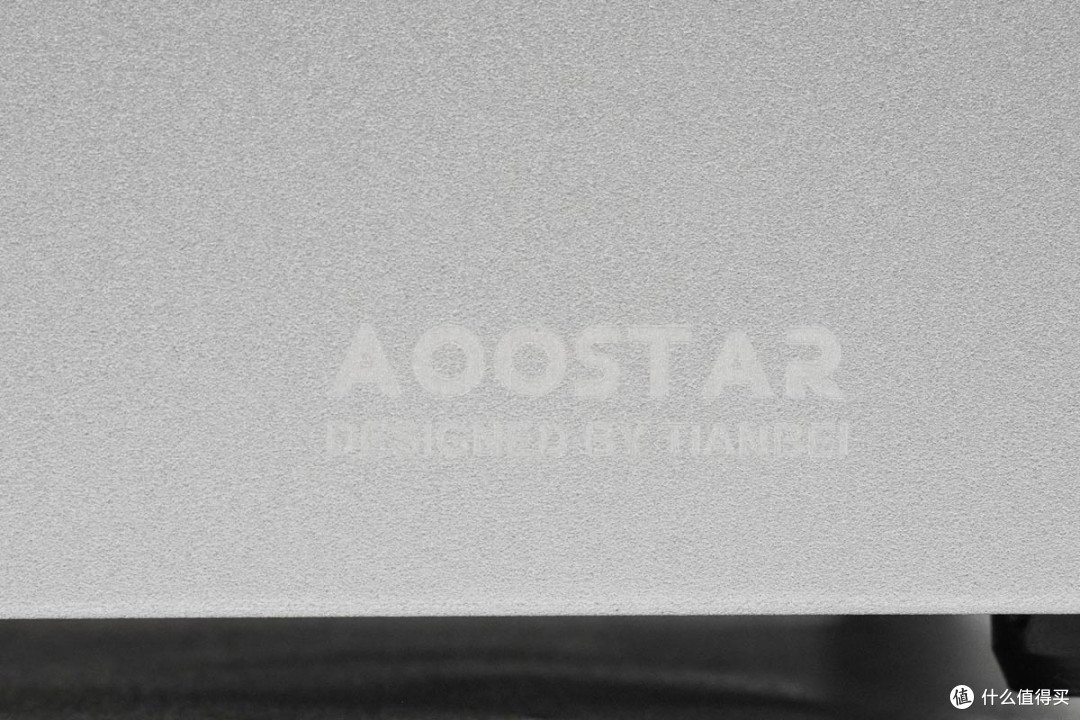

机身印有AOOSTAR天钡lLOGO。
机身另一侧设有显卡供电接口。

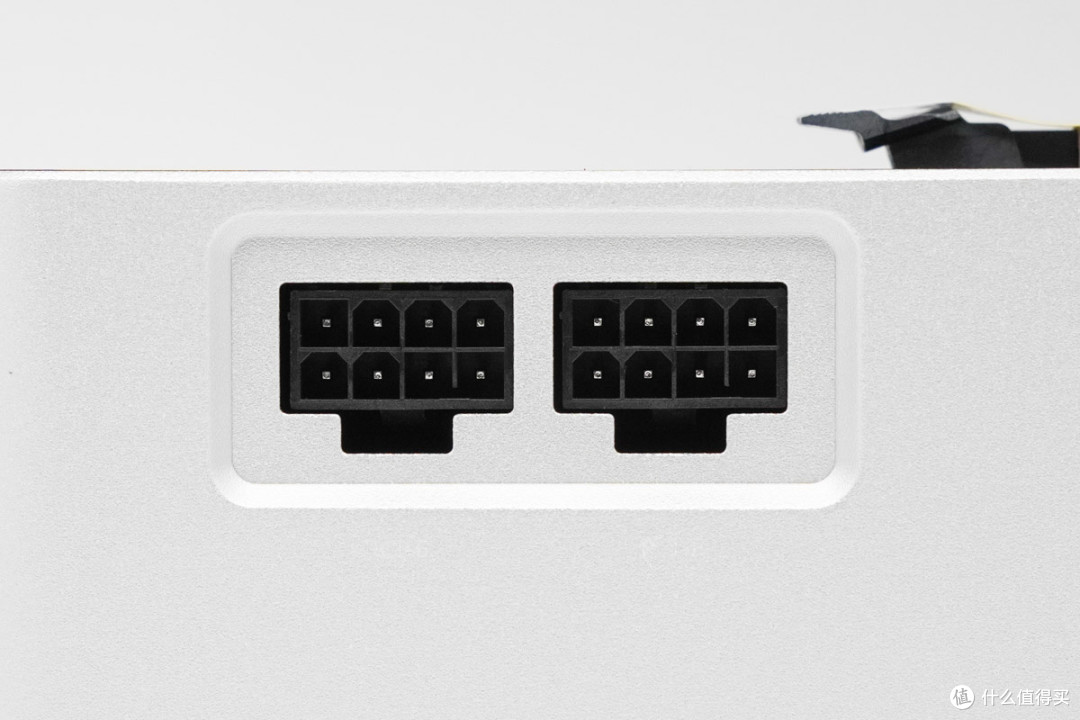

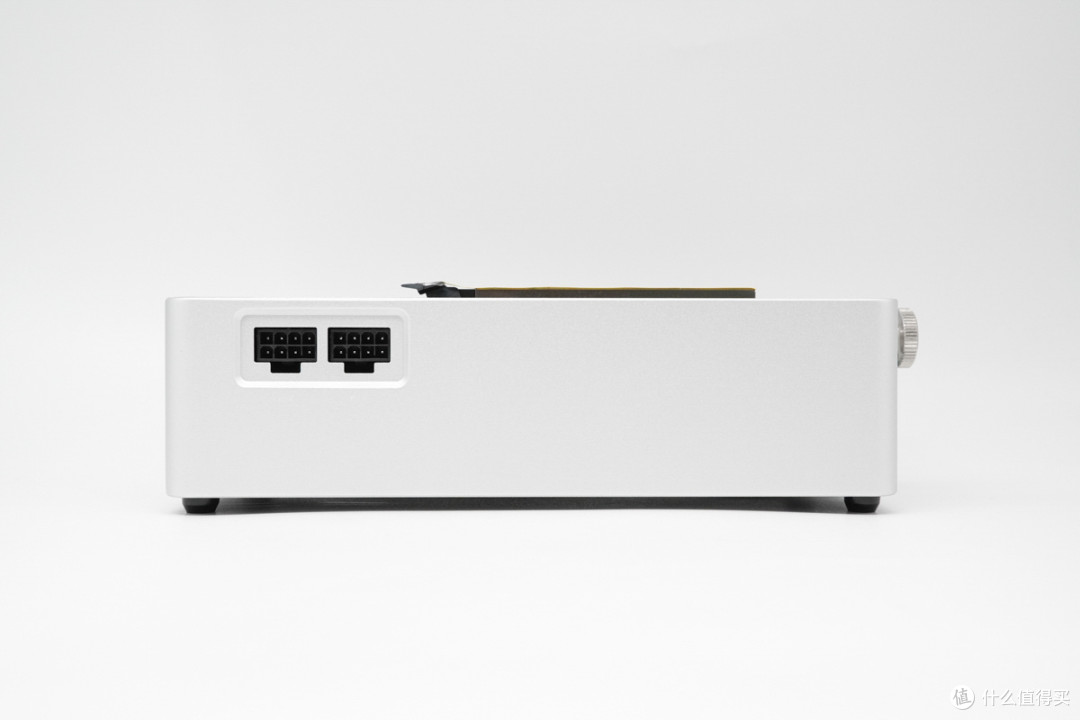

双8PIN供电接口特写。

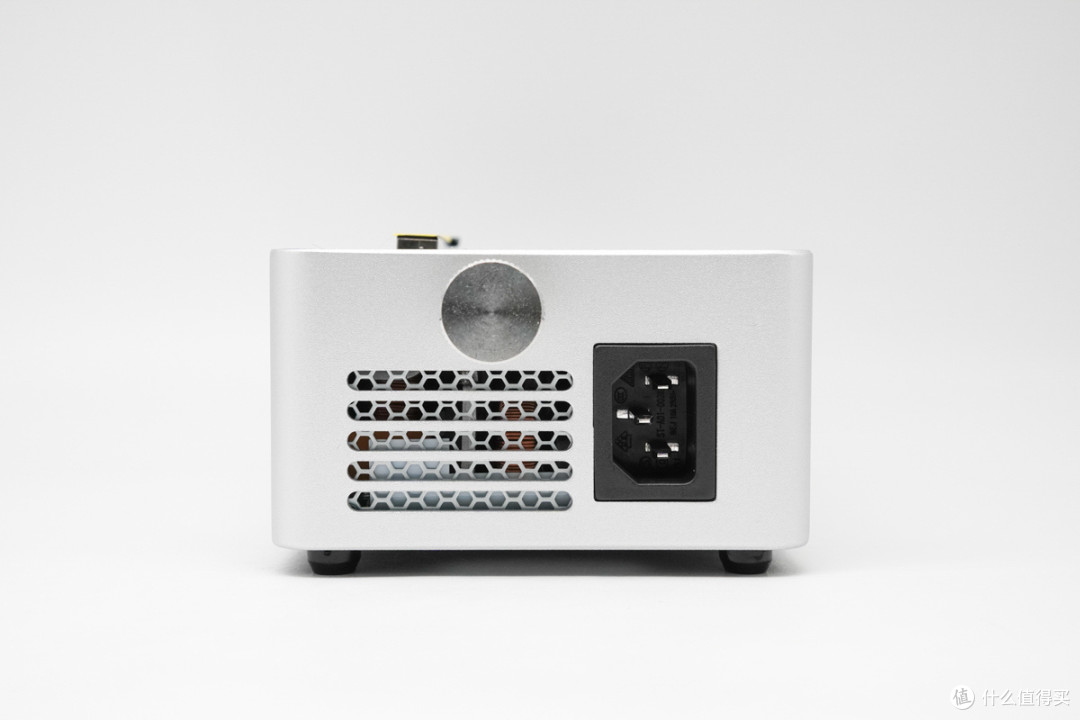

显卡坞侧面设有固定螺丝，散热孔和电源插座。

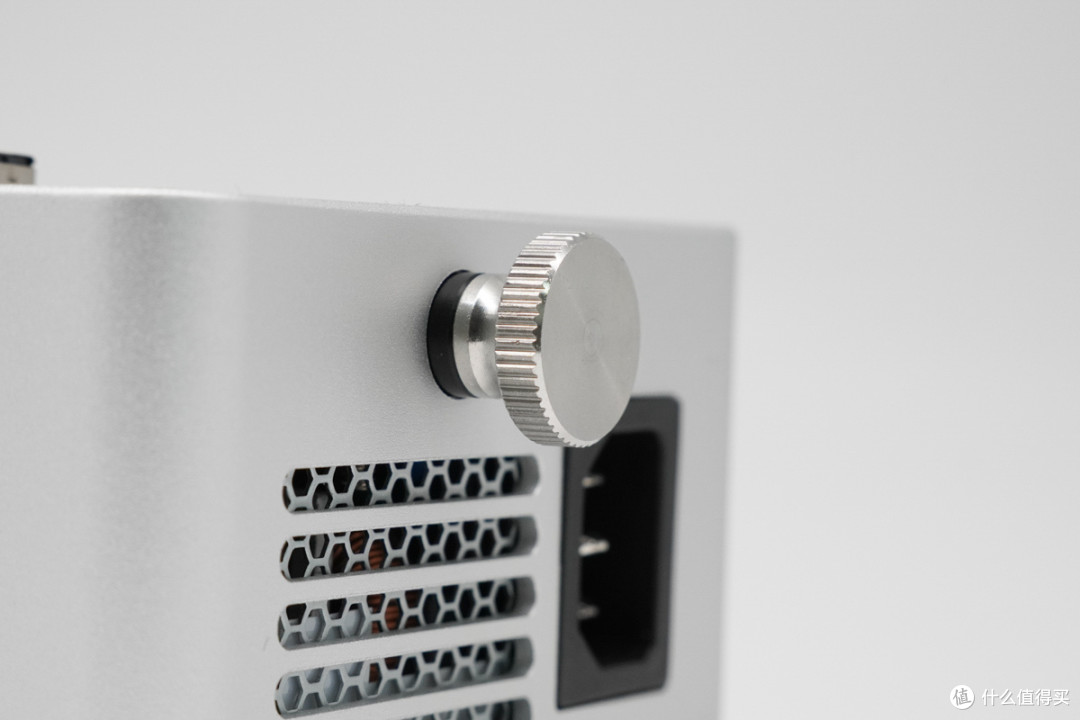

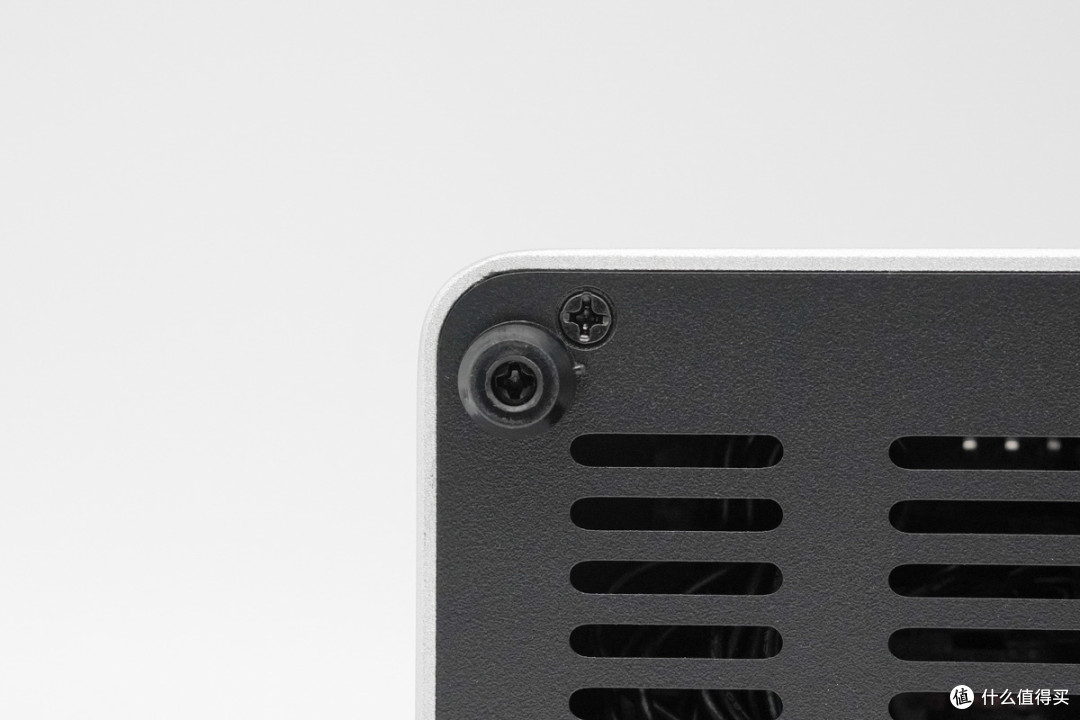

手拧固定螺丝用于固定显卡。

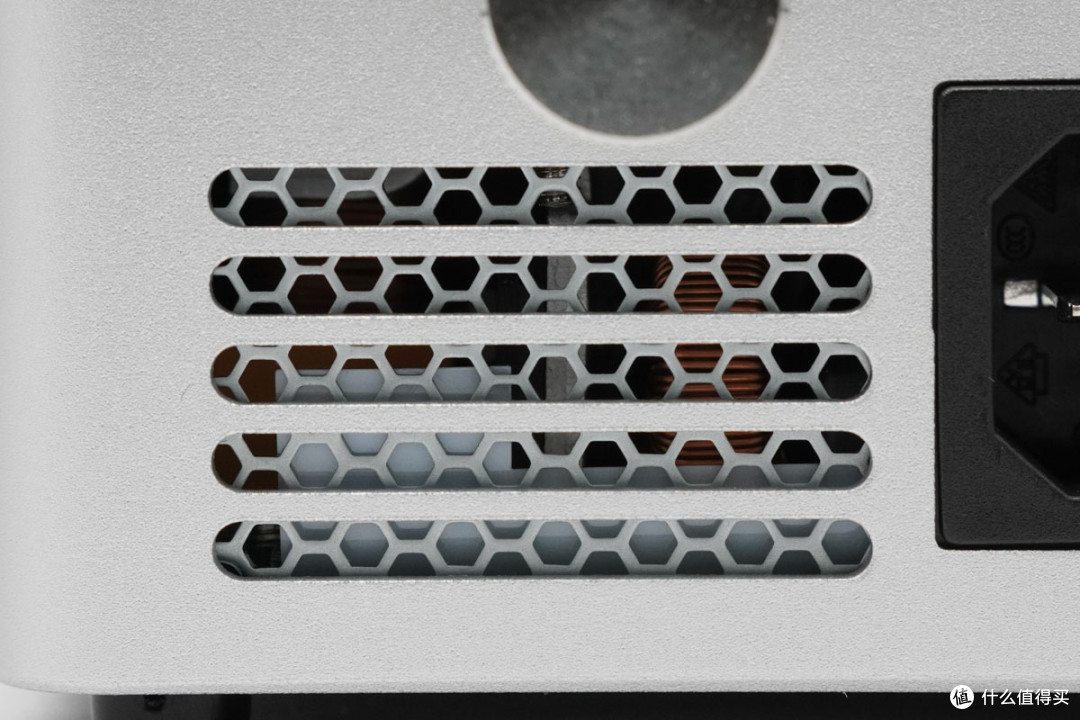

散热孔内部设有格栅，防止异物进入。

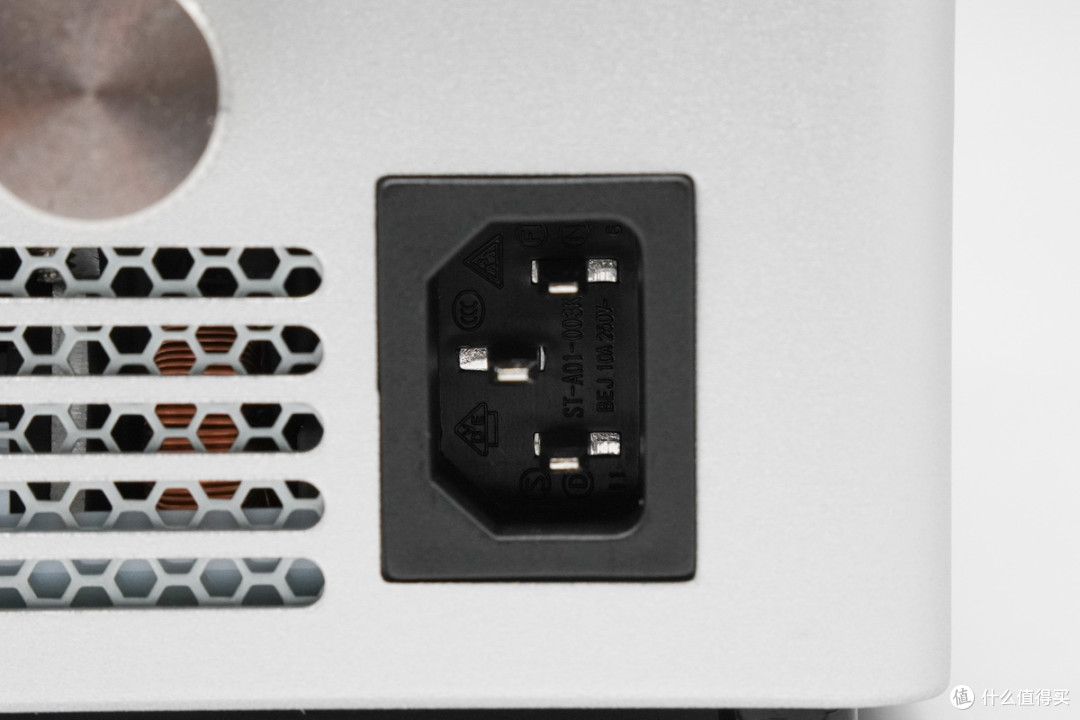

品字电源插座特写。

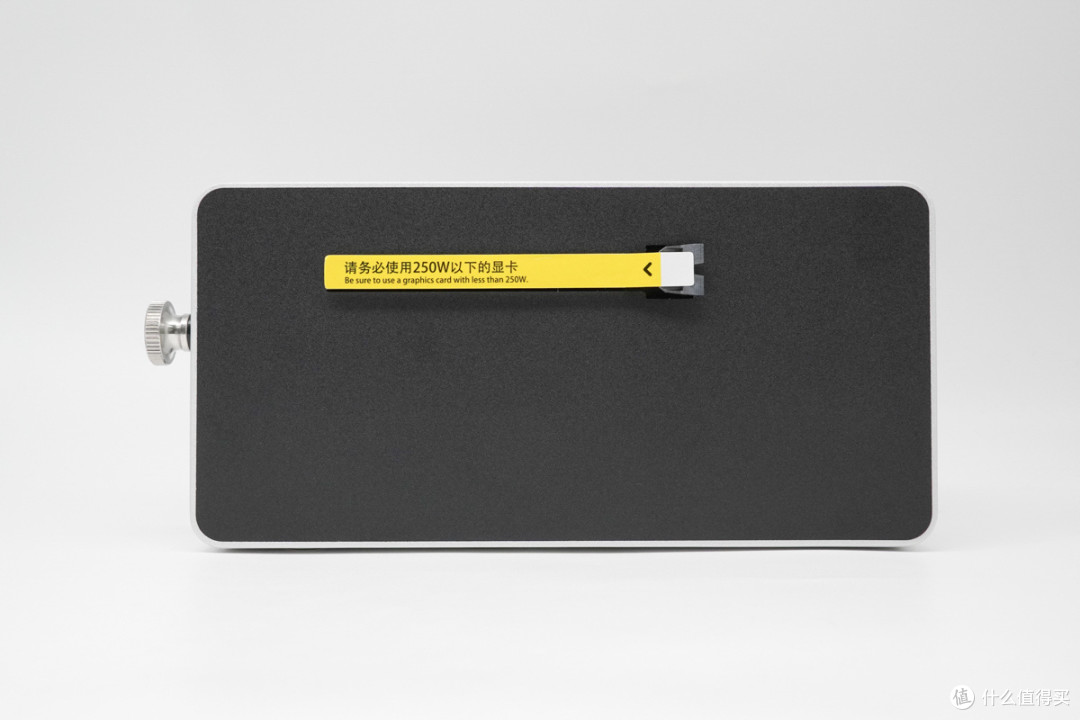

PCIe插槽粘贴贴纸，标注请务必使用250W以下的显卡。

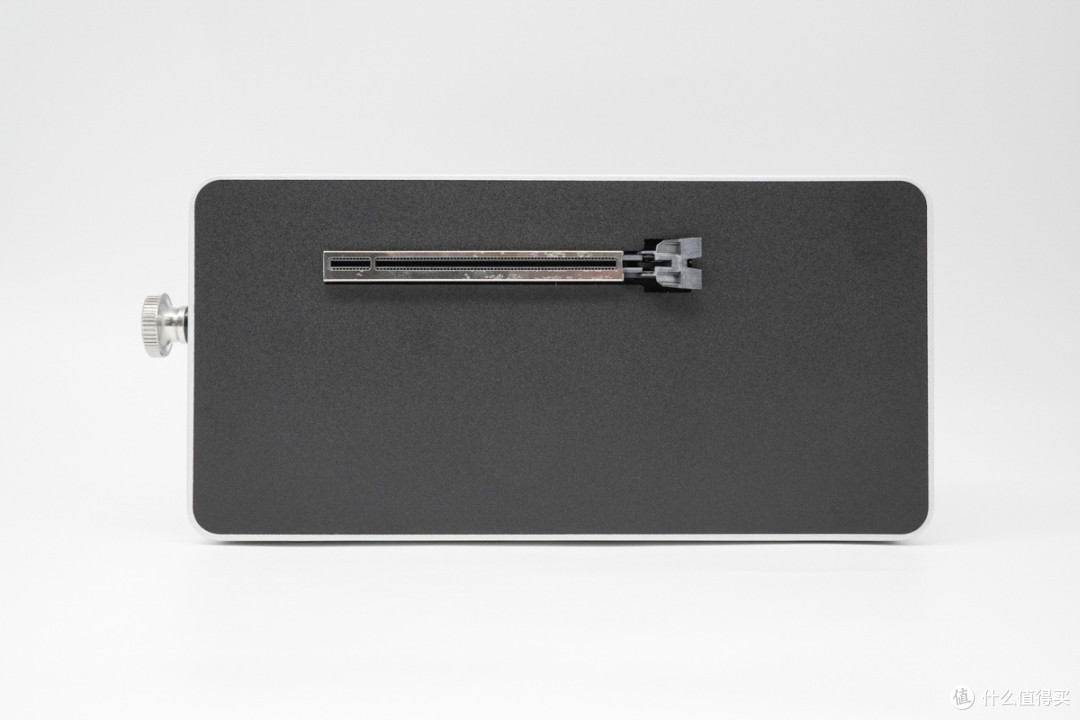

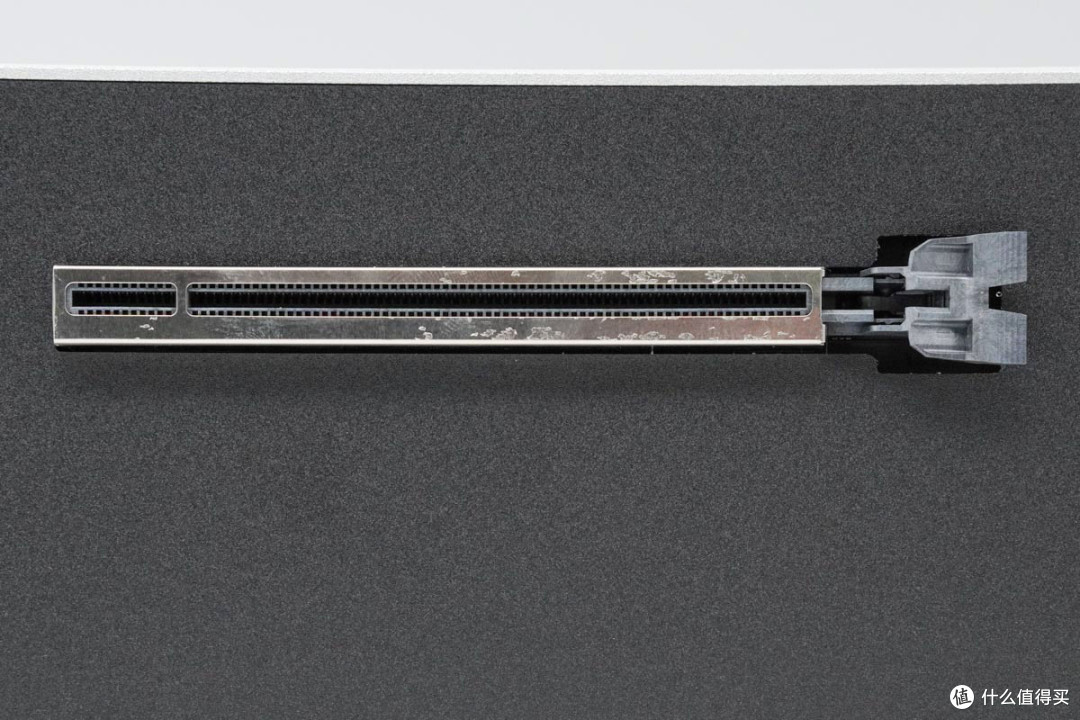

贴纸下方为PCIe插槽。
PCIe插槽采用金属外壳。

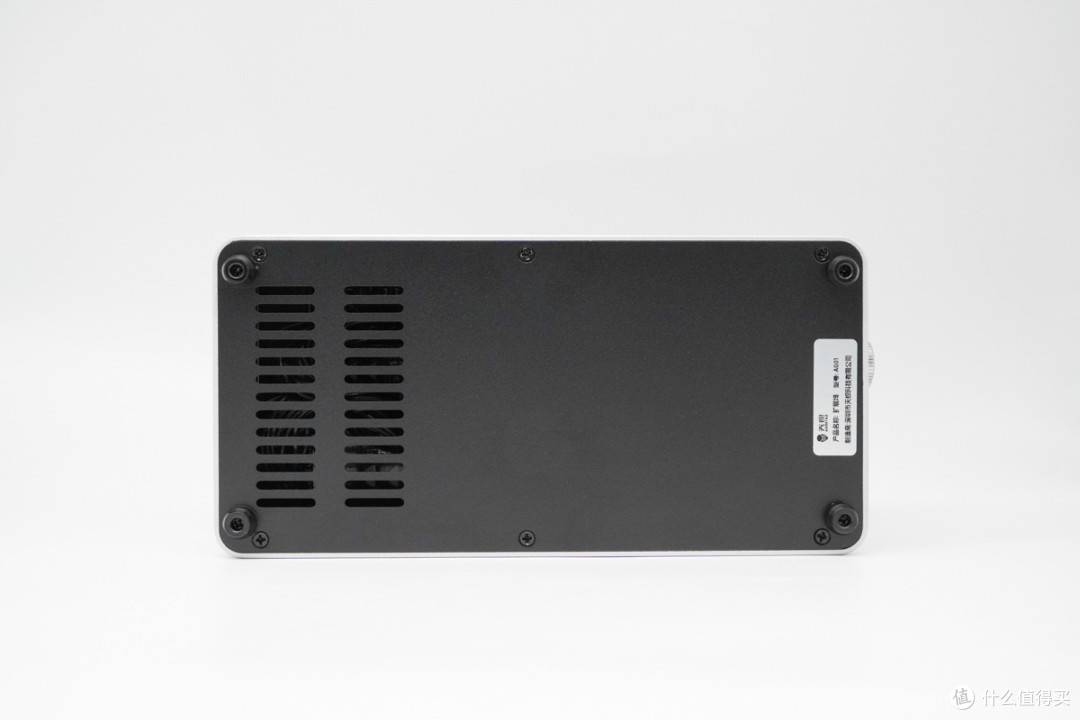

扩展坞底部设有散热孔，并设有橡胶脚垫。
脚垫和盖板通过螺丝固定。

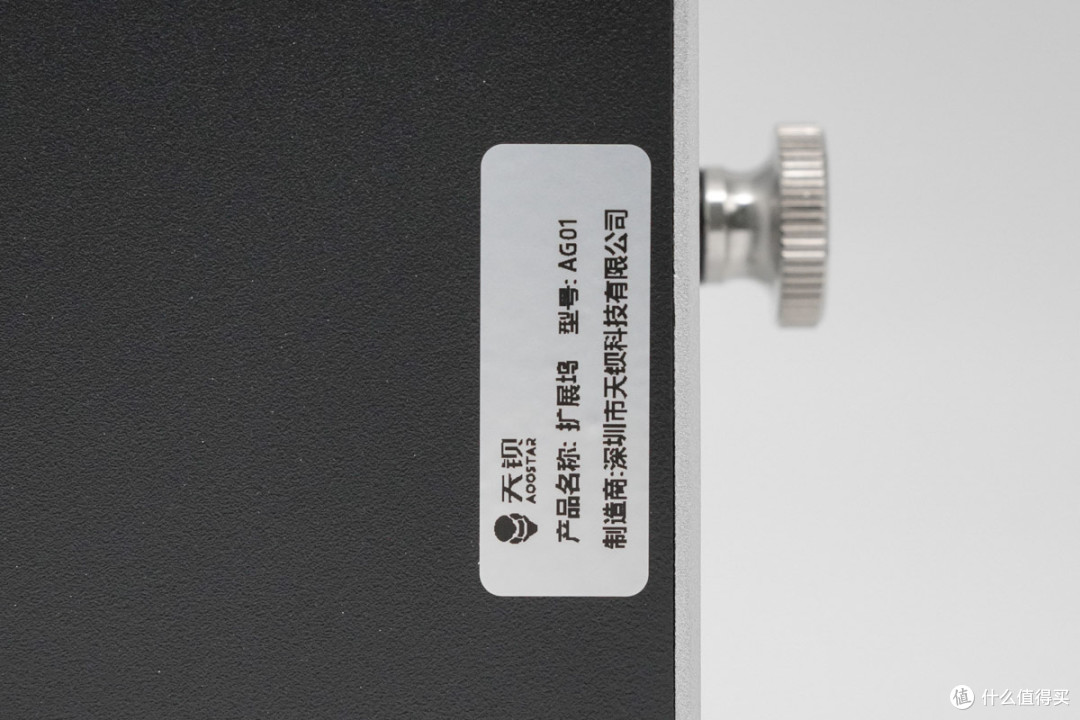

盖板粘贴贴纸，标注品牌信息，产品名称和制造商信息。
测得扩展坞机身长度约为220mm。

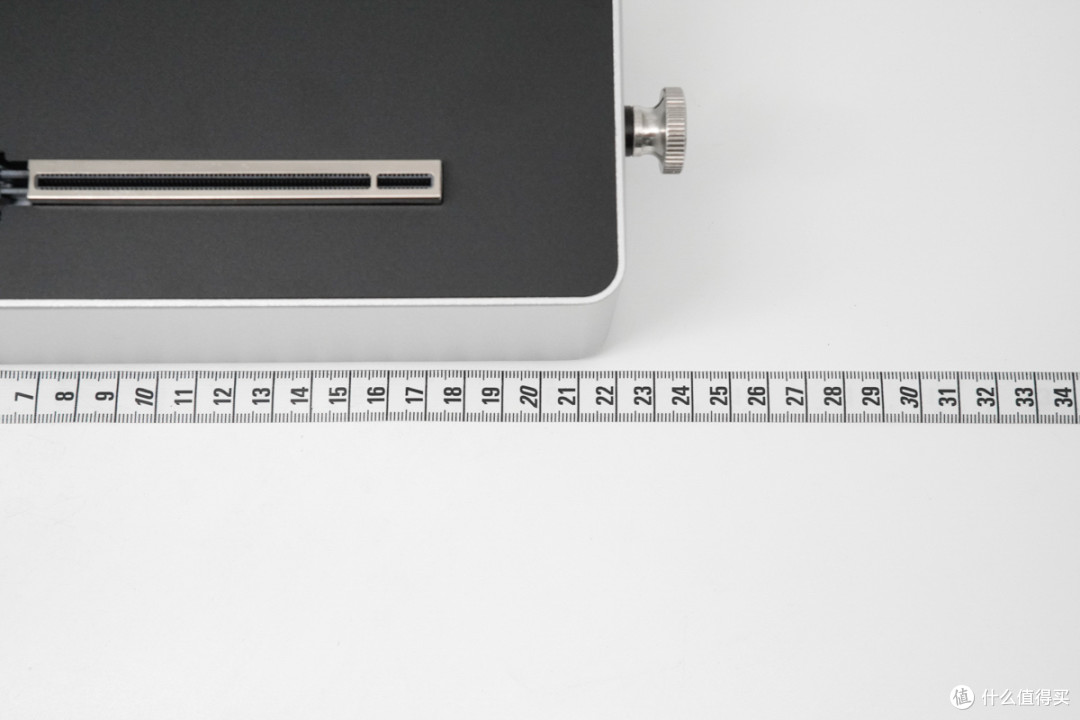

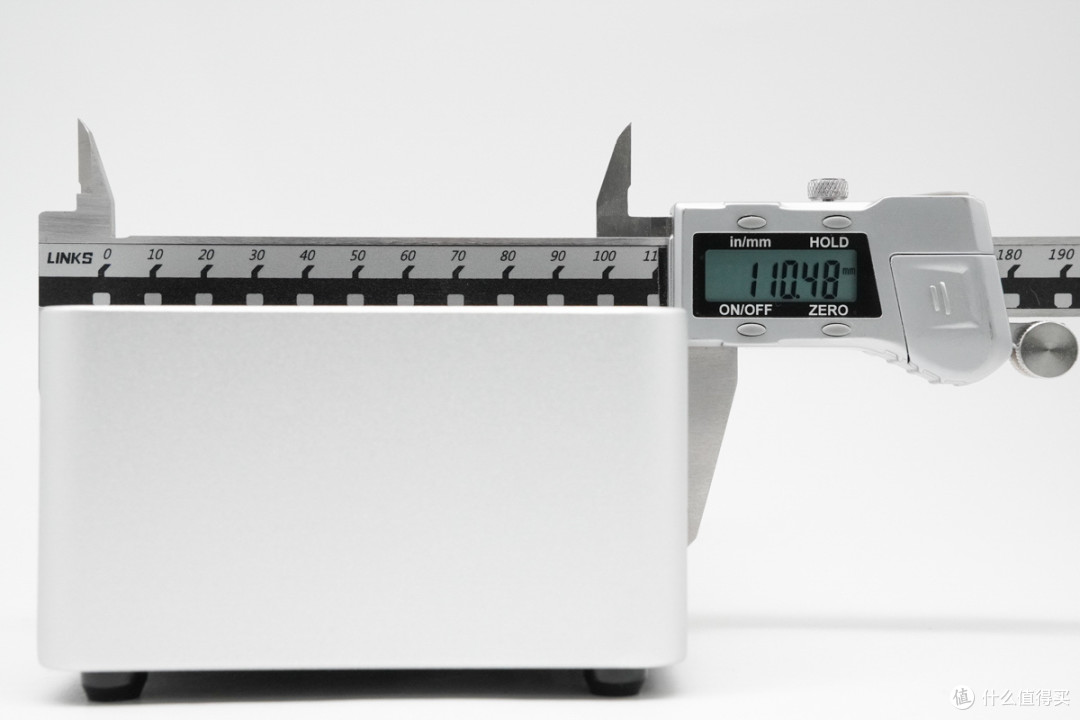

扩展坞机身宽度约为110.5mm。
扩展坞机身厚度约为60mm。

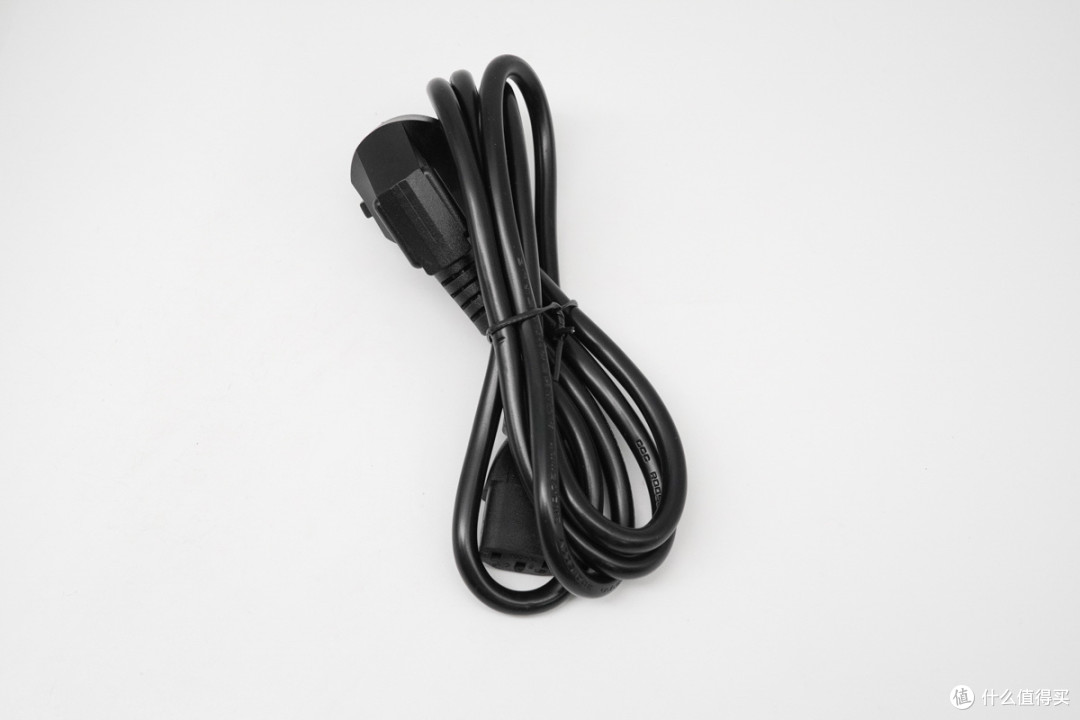

显卡扩展坞配有电源线。

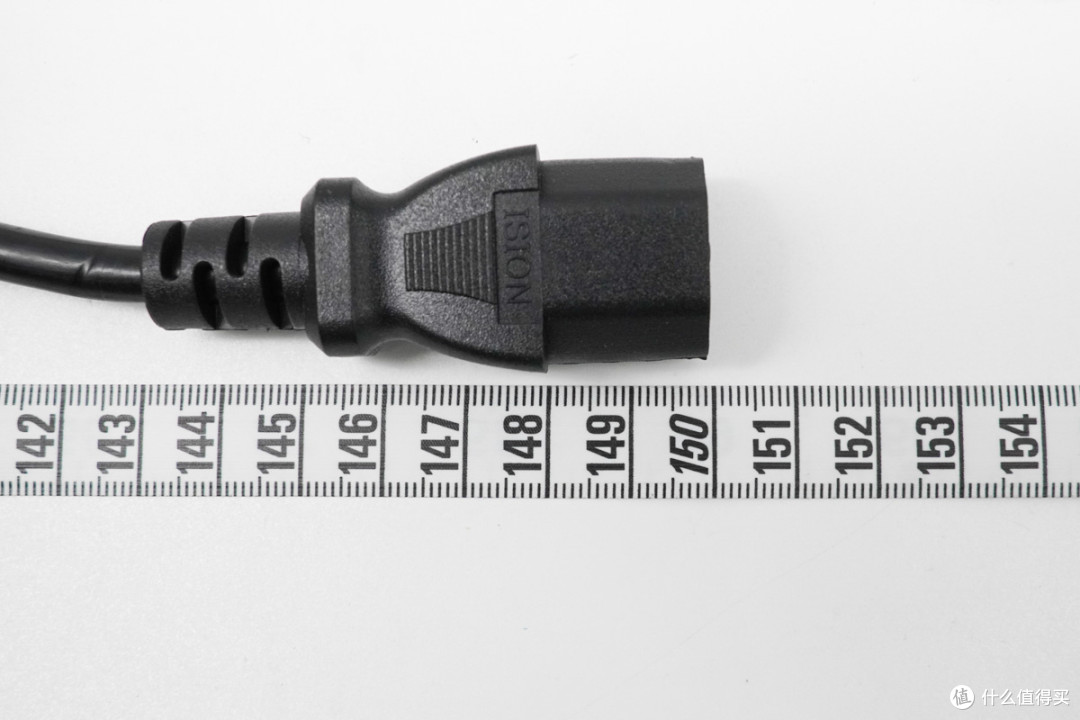

测得电源线长度约为150cm。

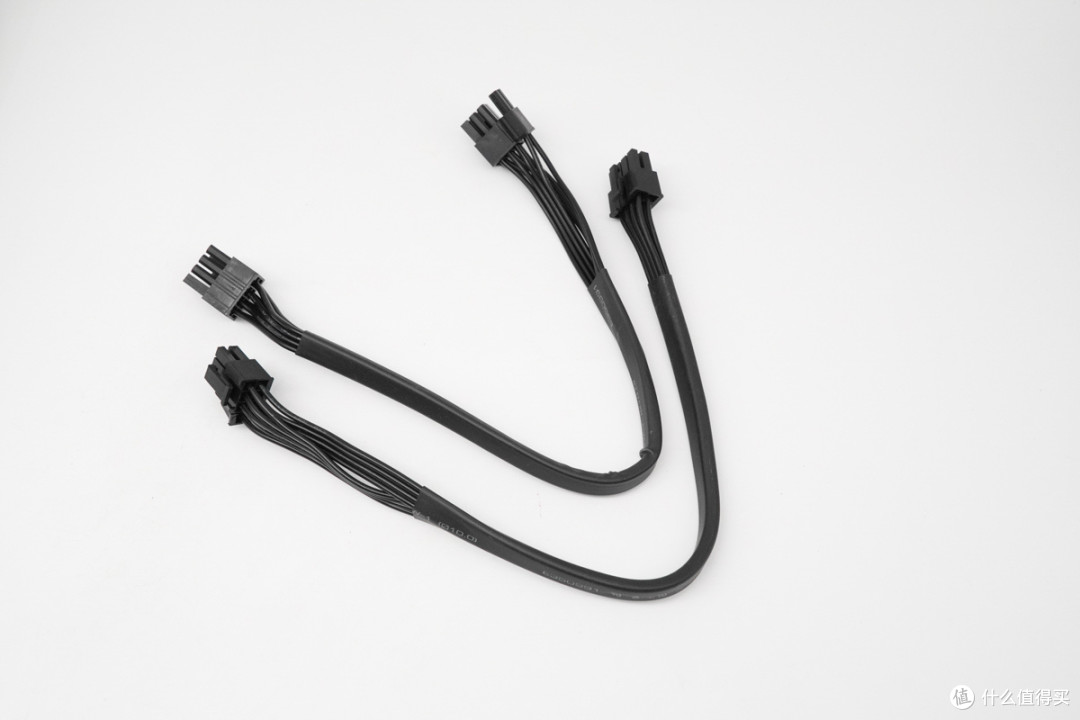

两条8PIN显卡供电线特写。

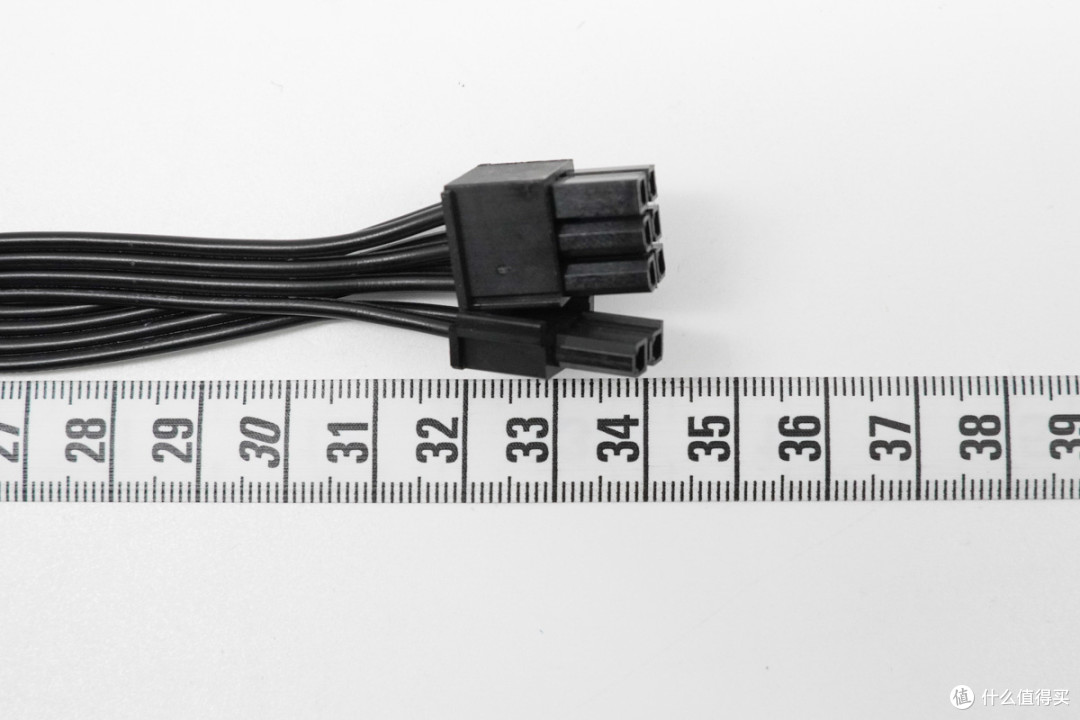

测得供电线长度约为34cm。

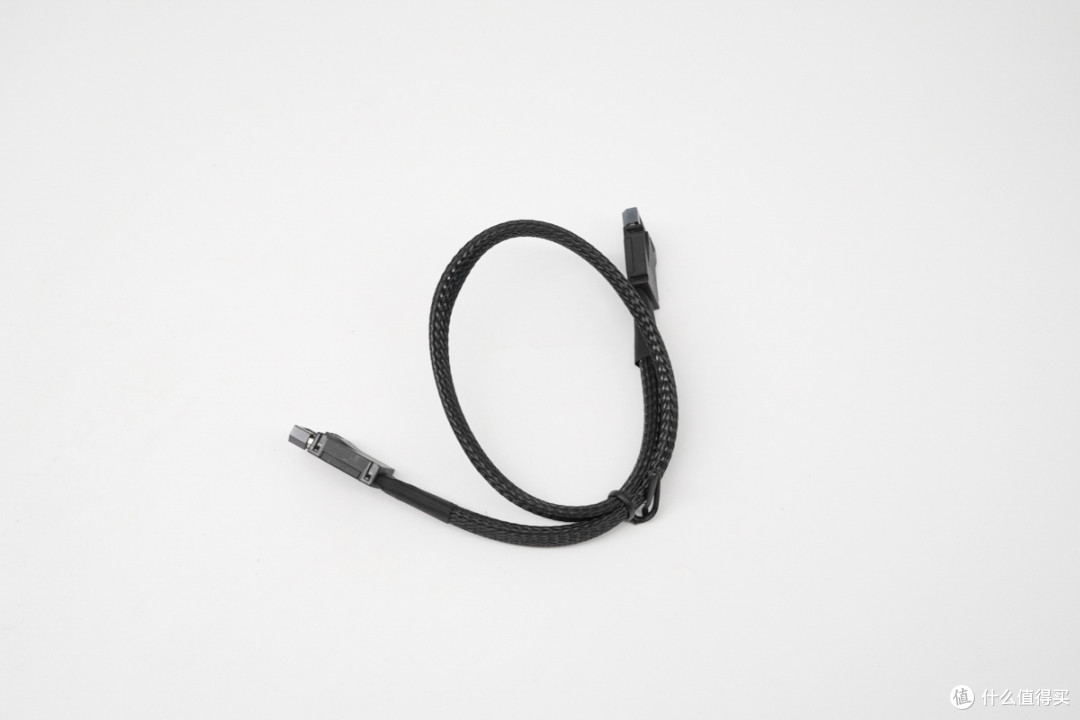

OCuLink连接线特写。

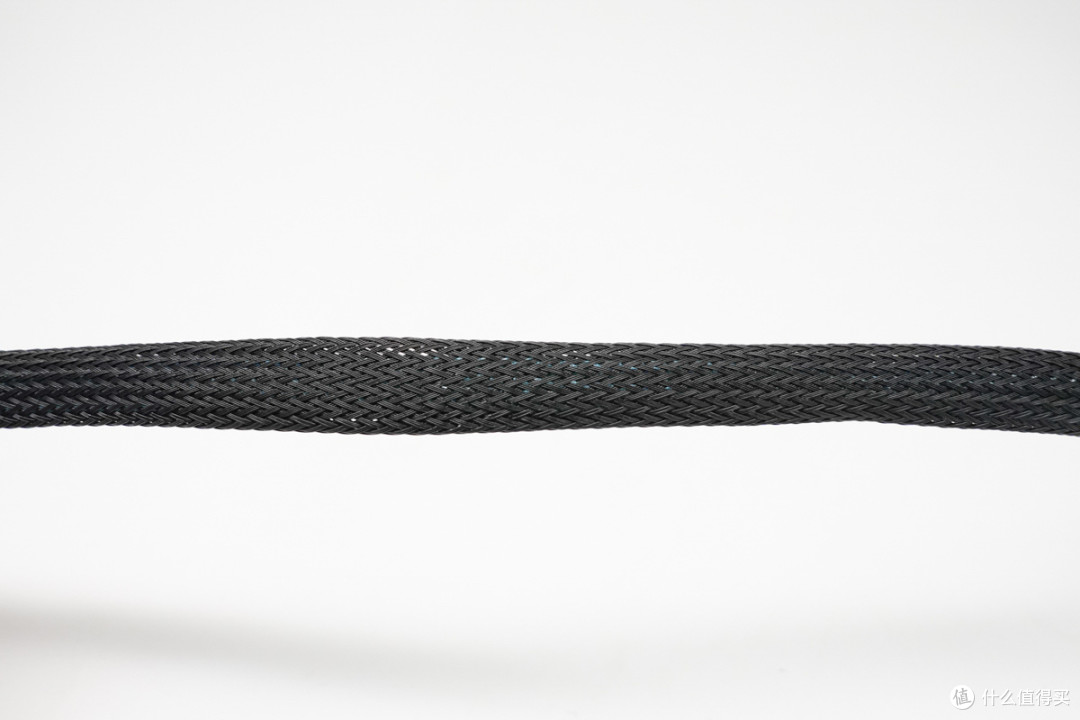

OCuLink连接线缆设有套管保护。

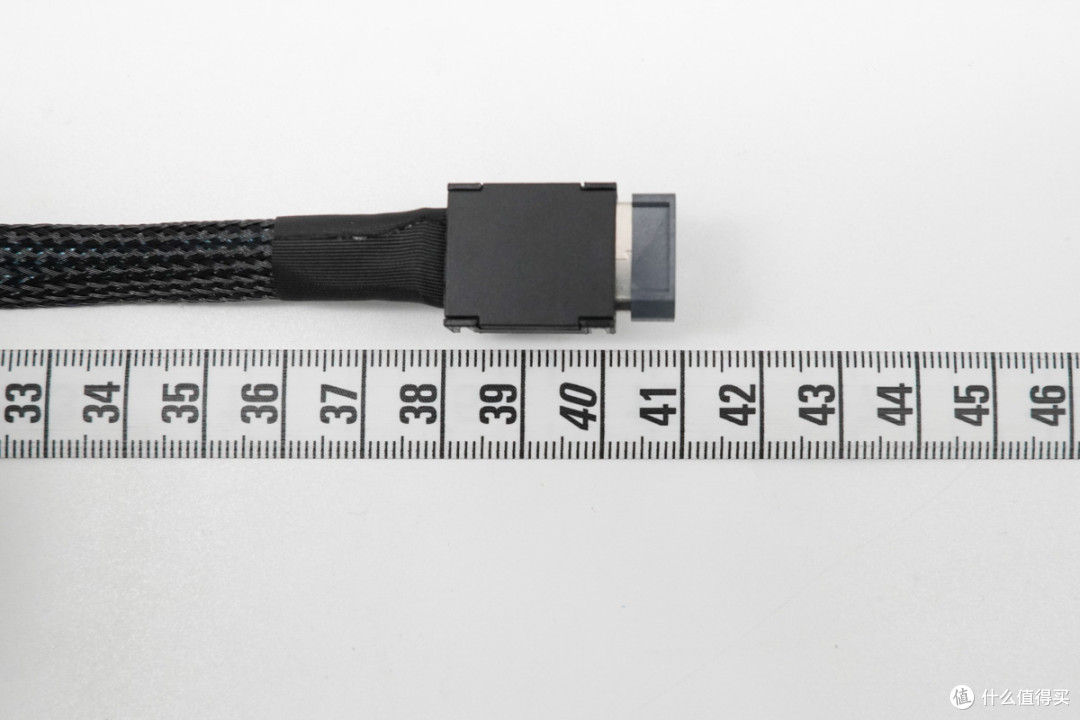

测得线缆长度约为41cm。

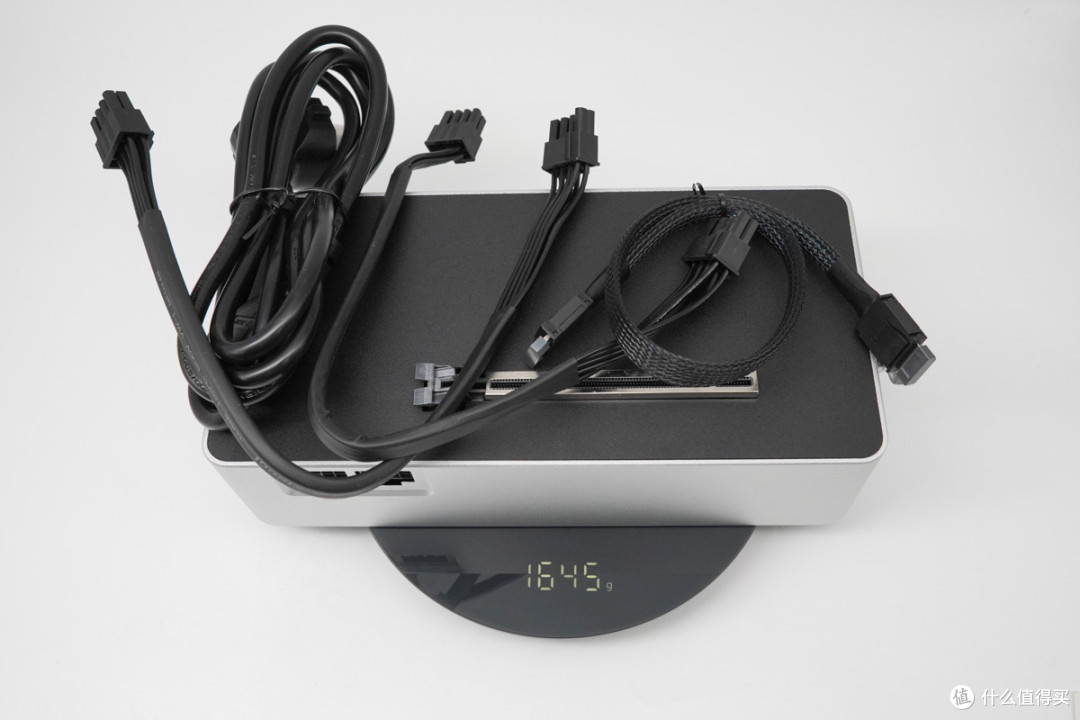

扩展坞总重量约为14645g。
天钡AG01显卡扩展坞拆解
看完了这款显卡扩展坞的开箱展示，下面就进行拆解，一起看看内部的设计和用料。

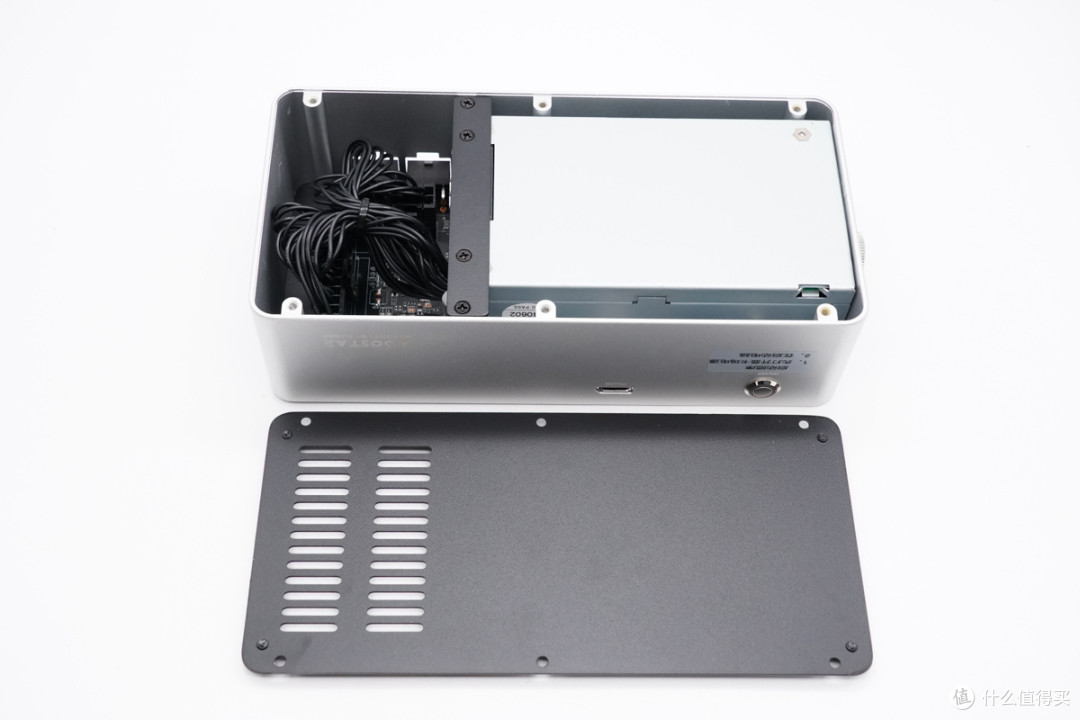

首先拧下固定螺丝拆下后盖。

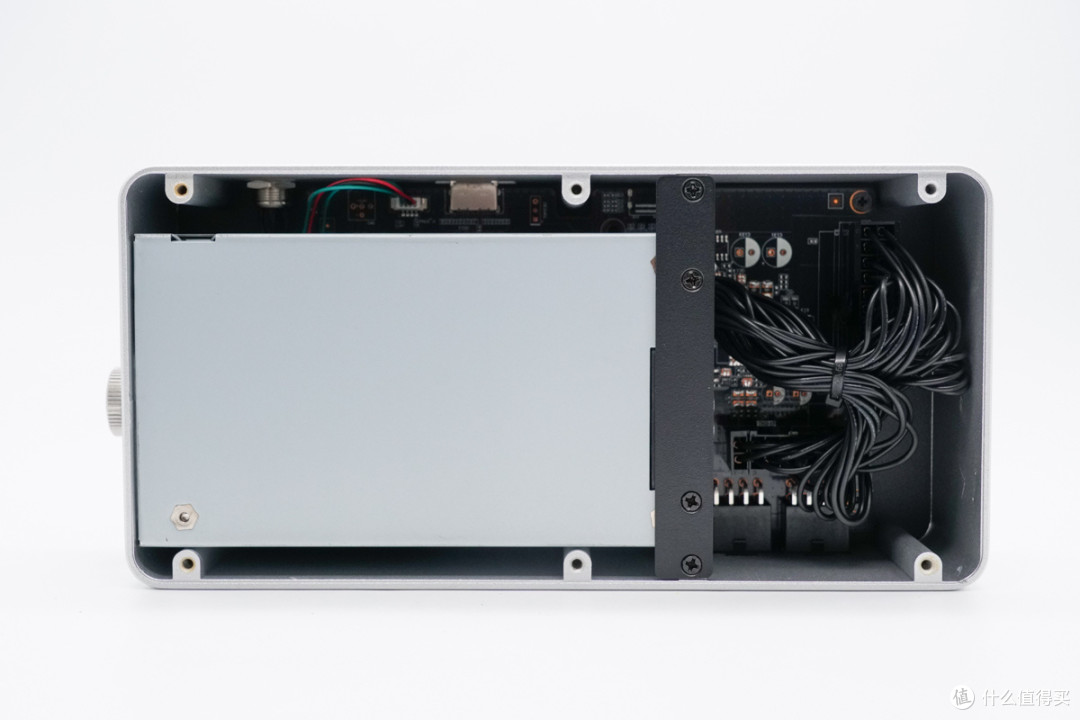

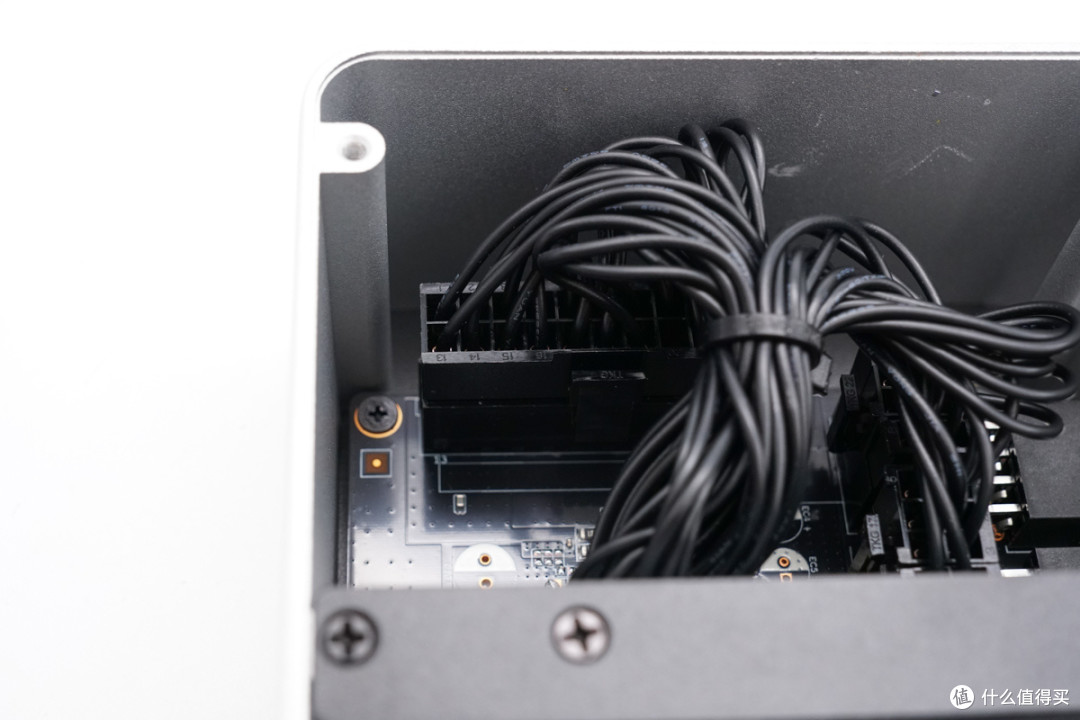

后盖内部设有电源模块，通过螺丝固定压板固定。
电源模块通过插接件连接到扩展坞主板。

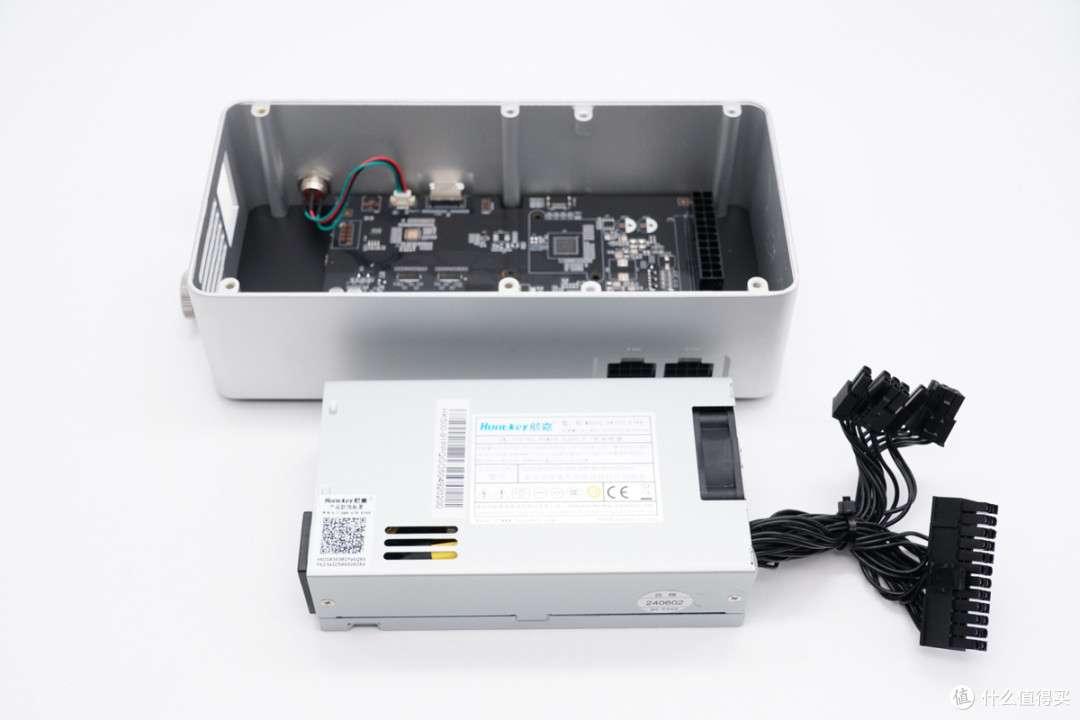

从壳体中取出电源模块。

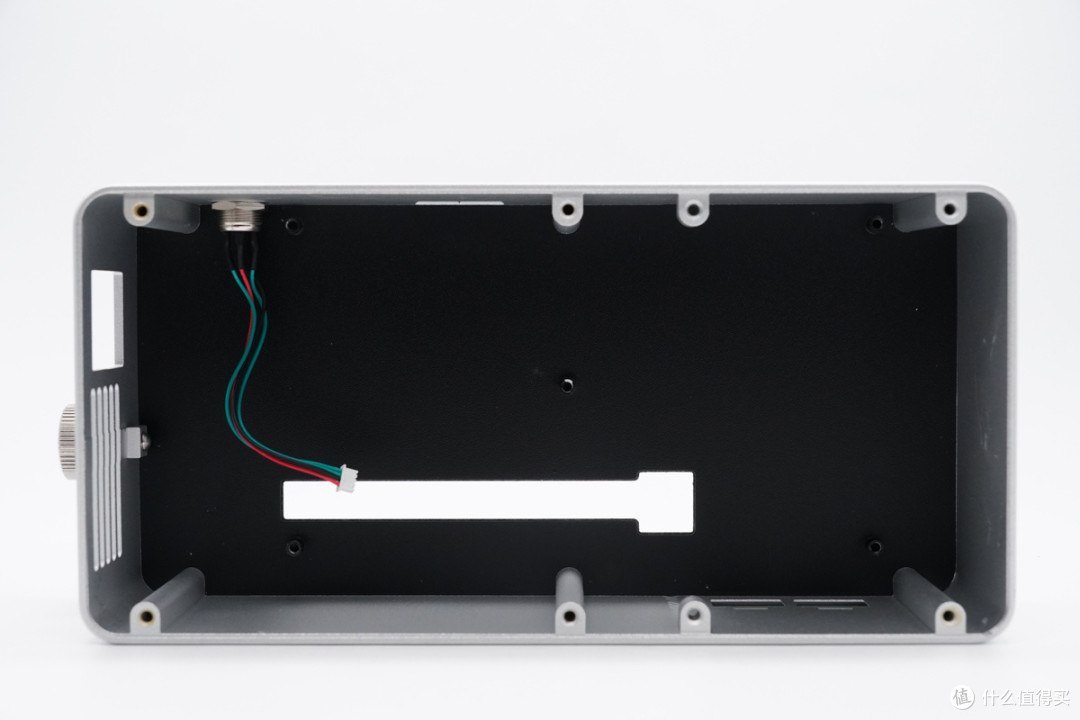

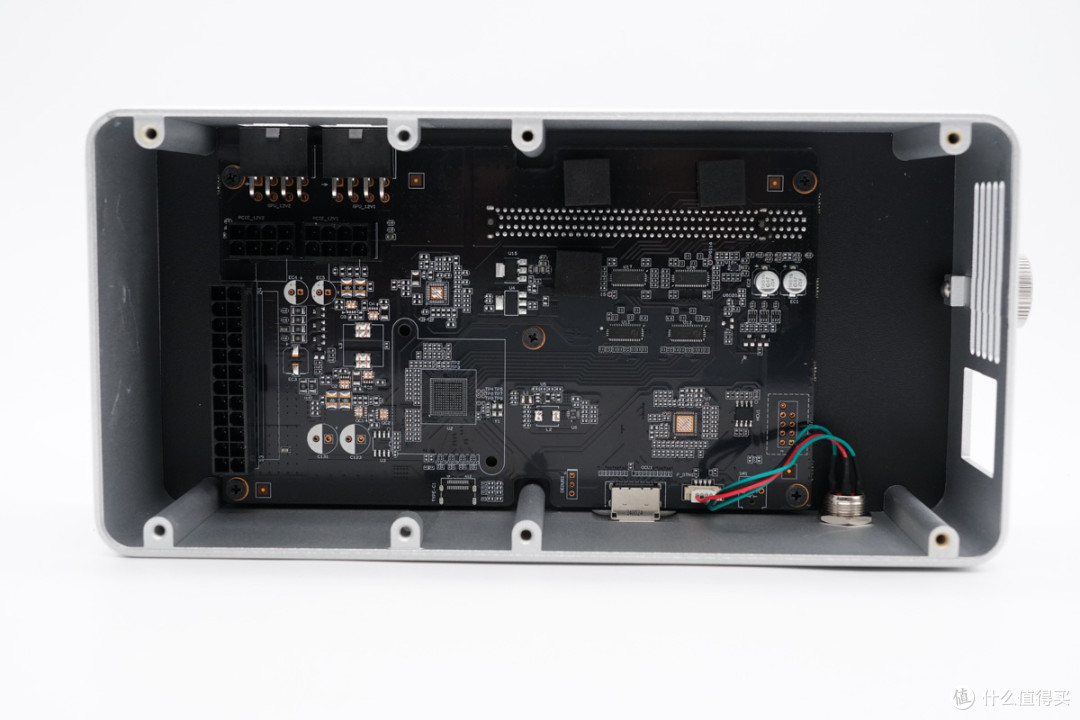

壳体内部设有扩展坞PCBA模块，通过螺丝固定。

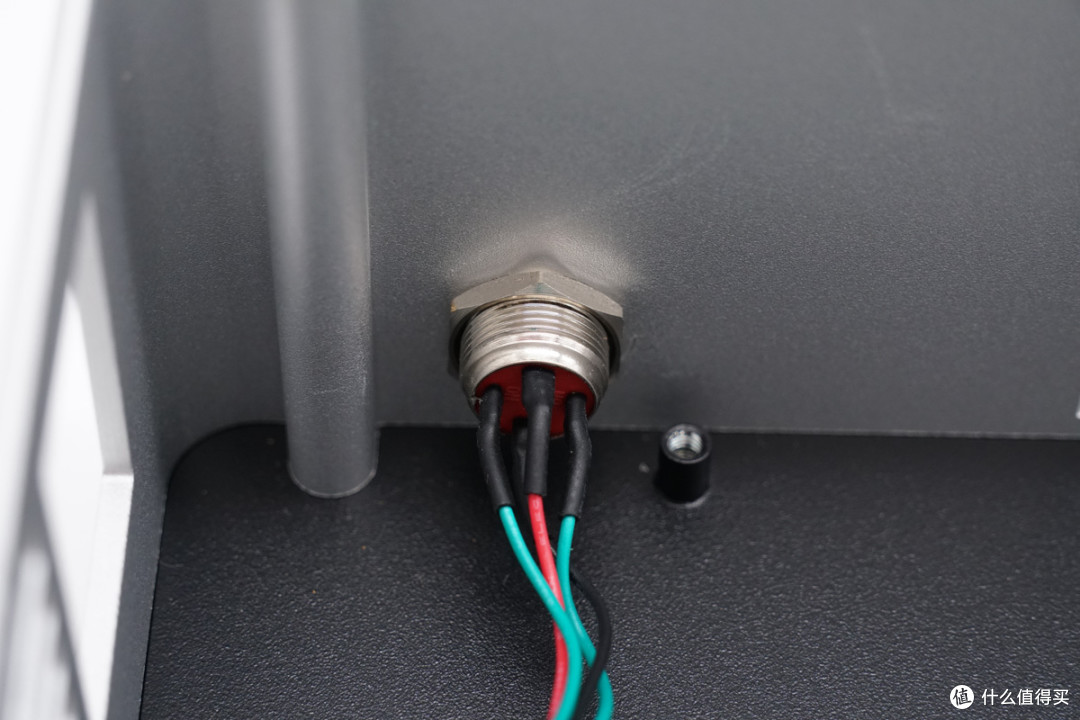

电源按键内置指示灯，通过导线焊接连接，引脚外套热缩管绝缘。

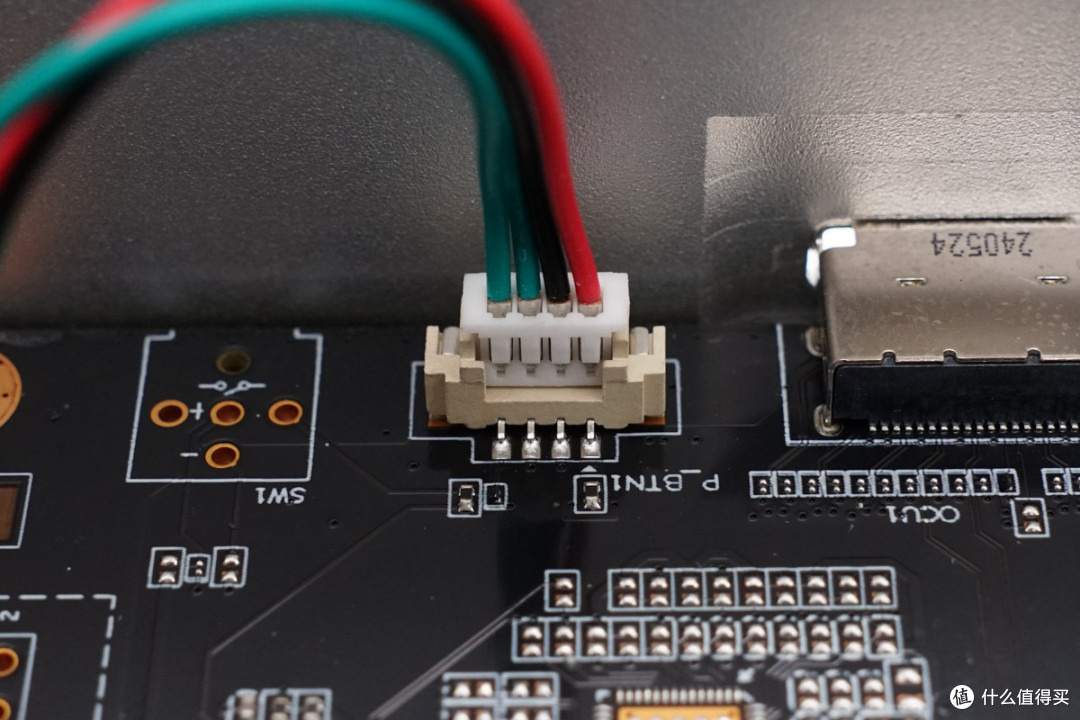

另一端通过插接件连接到PCBA模块。

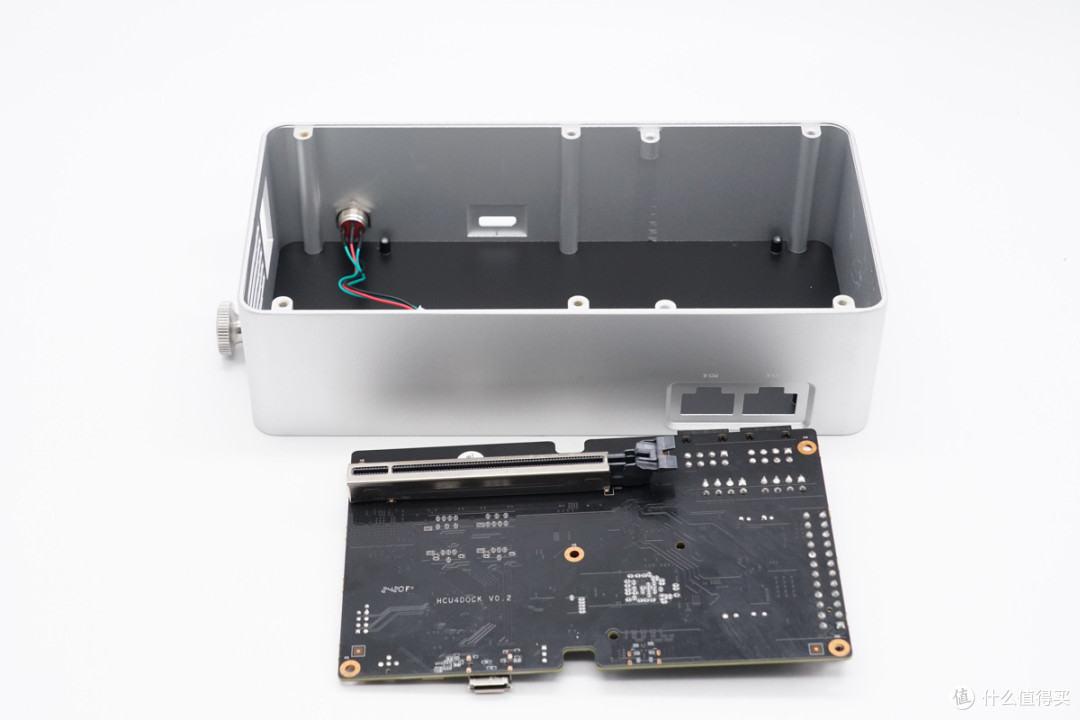

拧下固定螺丝，取出PCBA模块。
面板内部设有螺丝柱，用于固定PCBA模块。

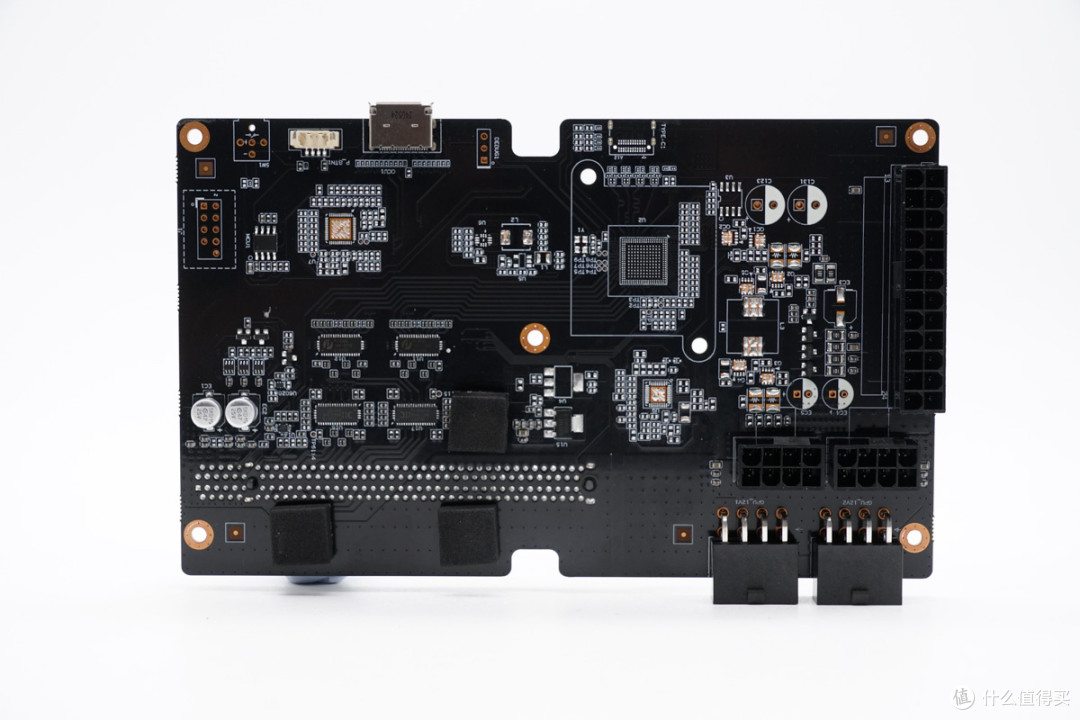

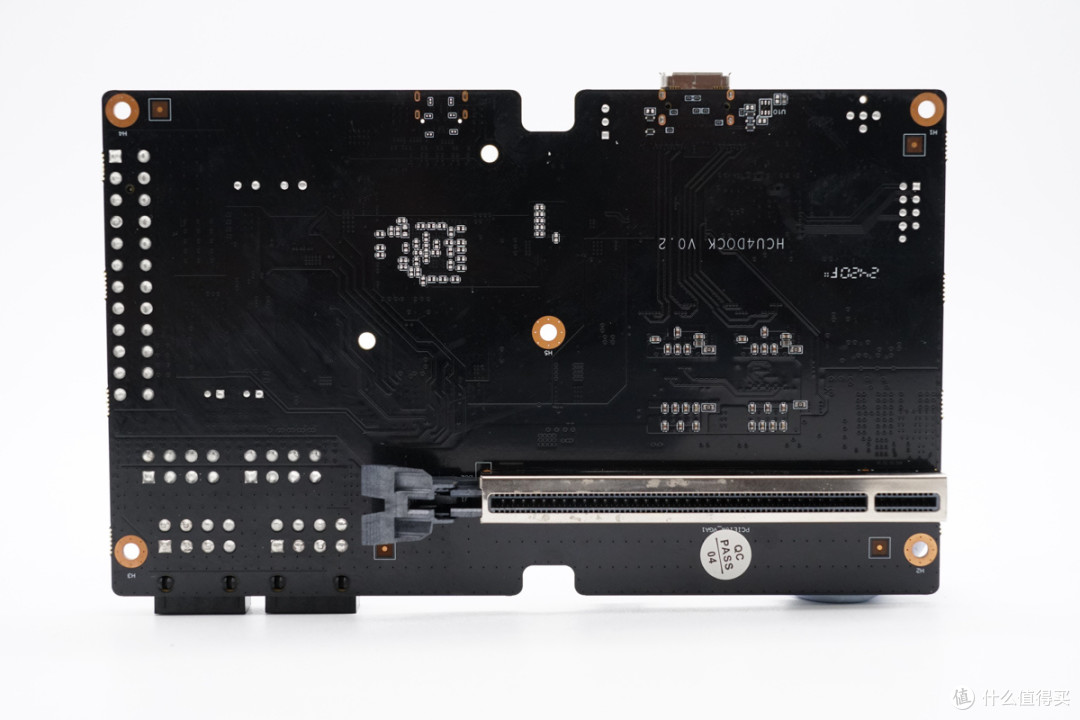

PCBA模块正面焊接PCIe插槽。
PCBA模块左侧焊接复用器和ReDriver芯片，右侧预留USB-C母座和雷电芯片焊盘。

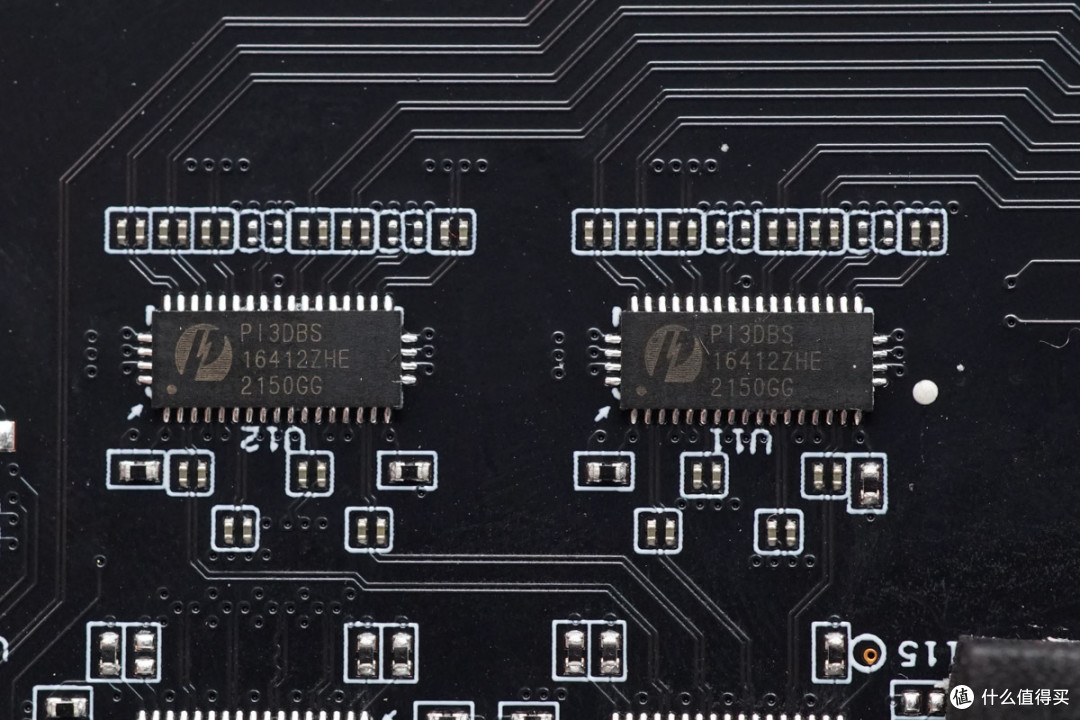

复用器来自达尔，型号PI3DBS16412，是一款2：1复用器开关，具备4个差分通道，适用于PCIe4.0，USB3.0，USB3.1，10GE，雷电3和SAS3.0等应用，支持20Gbps速率，支持双向操作，采用TQFN42封装，用于OCuLink连接和雷电连接切换。

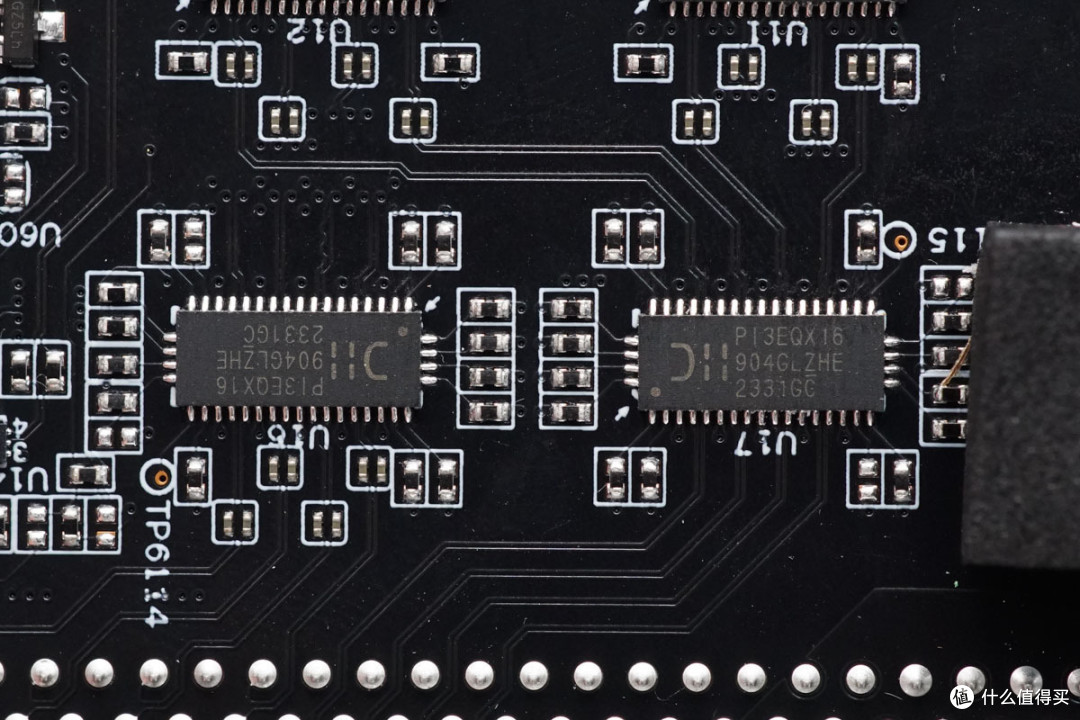

ReDriver芯片来自DIODES，型号PI3EQX16904GL，提供可编程的线性均衡，用于优化信号完整性，支持四个差分通道，支持2.5-16Gbps串行链路，采用TQFN-42封装。

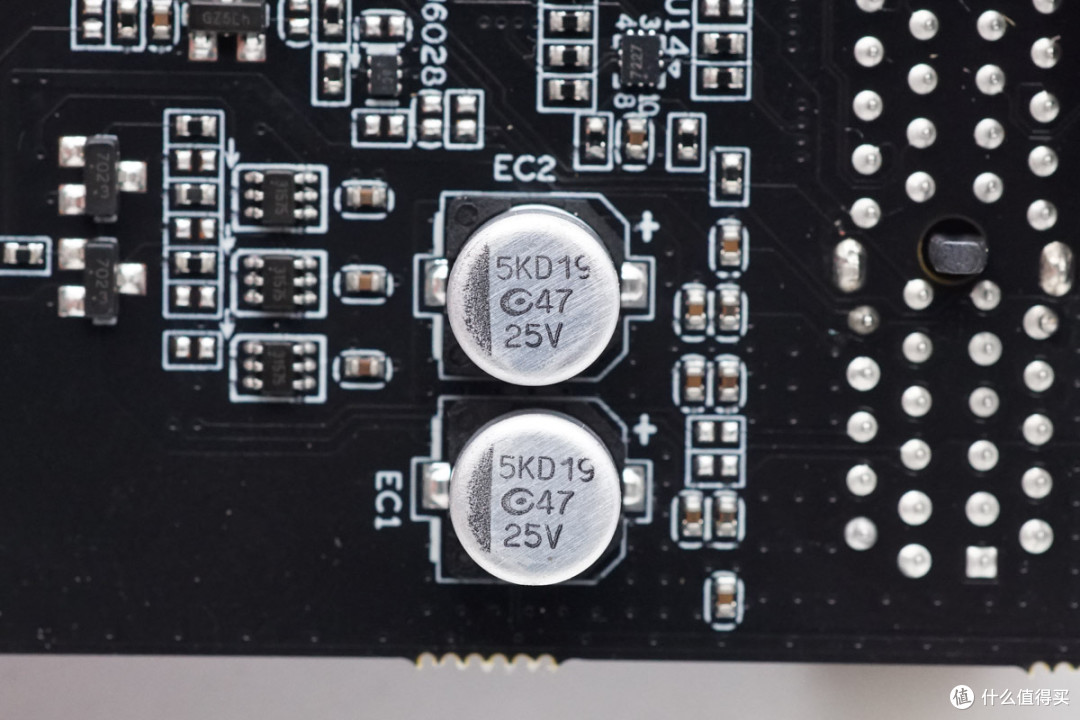

滤波电容来自钰邦，规格为47μF25V。

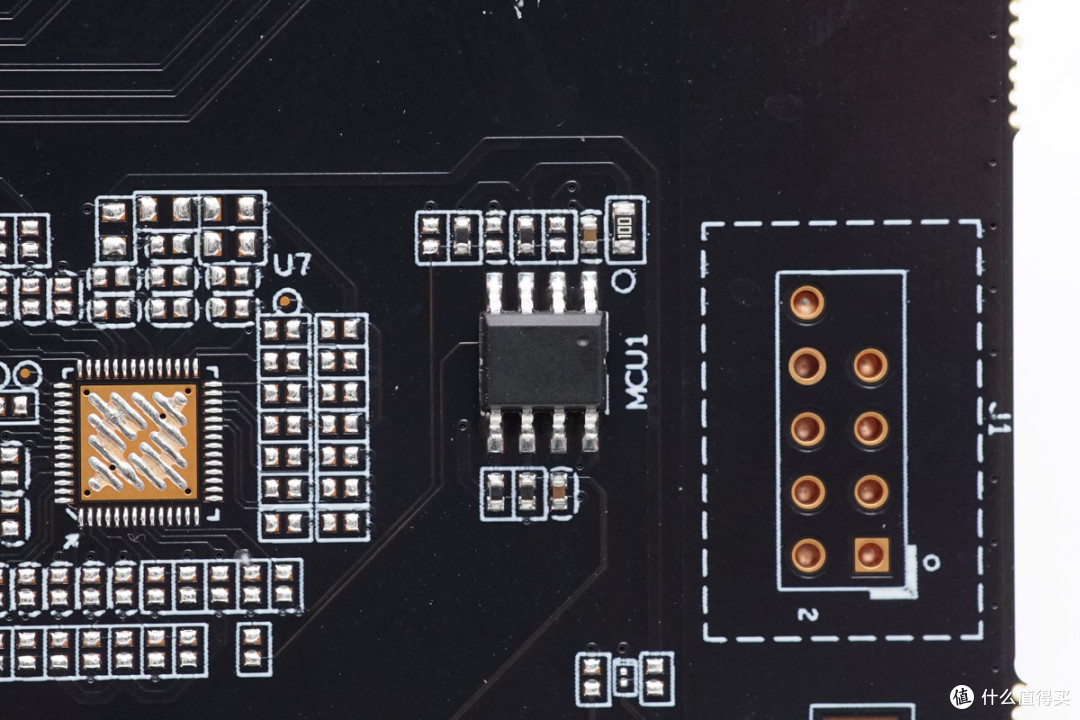

无标MCU特写，采用SOP8封装。

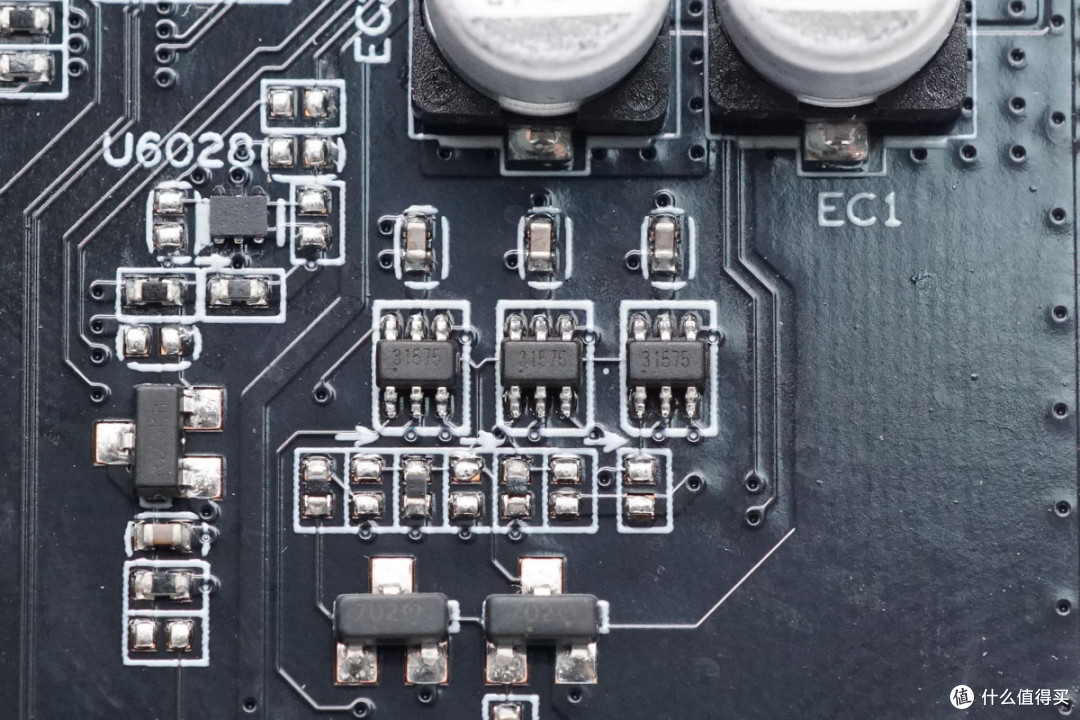

丝印31575的切换开关特写。

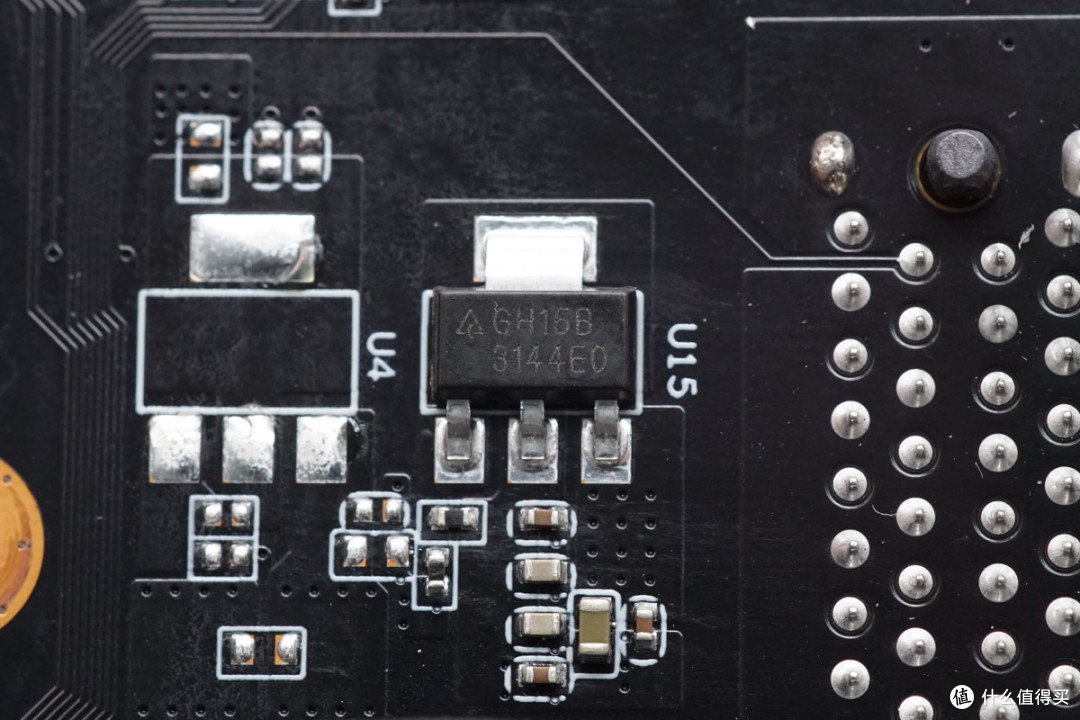

稳压芯片来自达尔，丝印GH15B，型号AZ1117CH-ADJ，支持18V输入电压，输出电压可调，输出电流限制1.35A，采用SOT223封装。

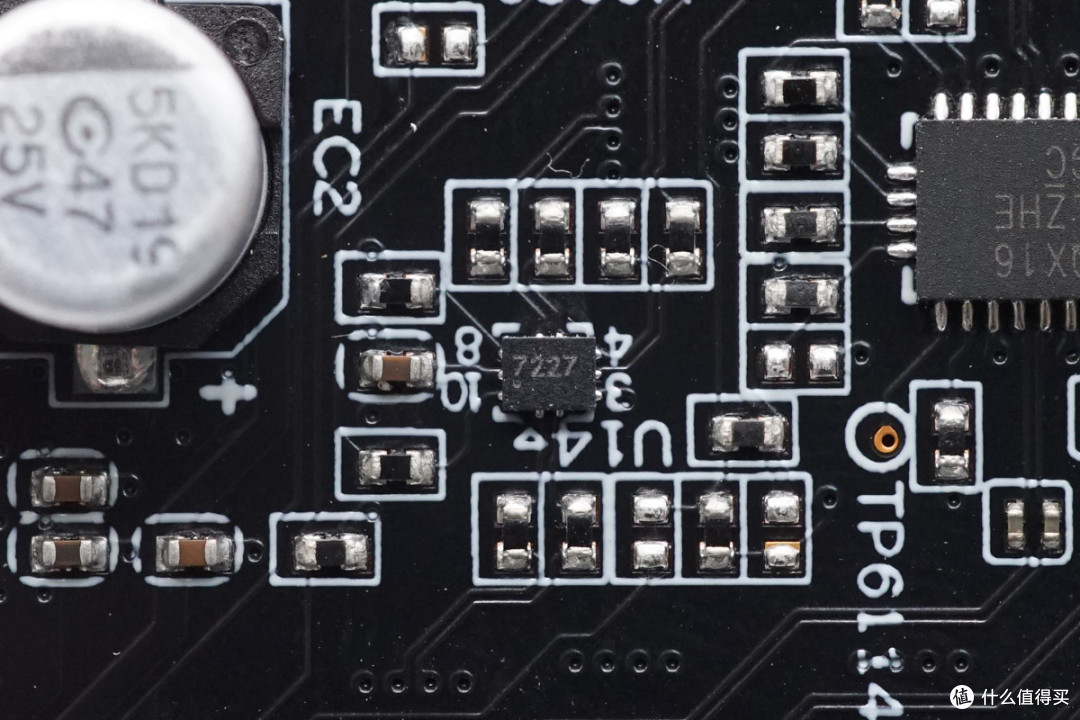

丝印7227的切换开关特写。

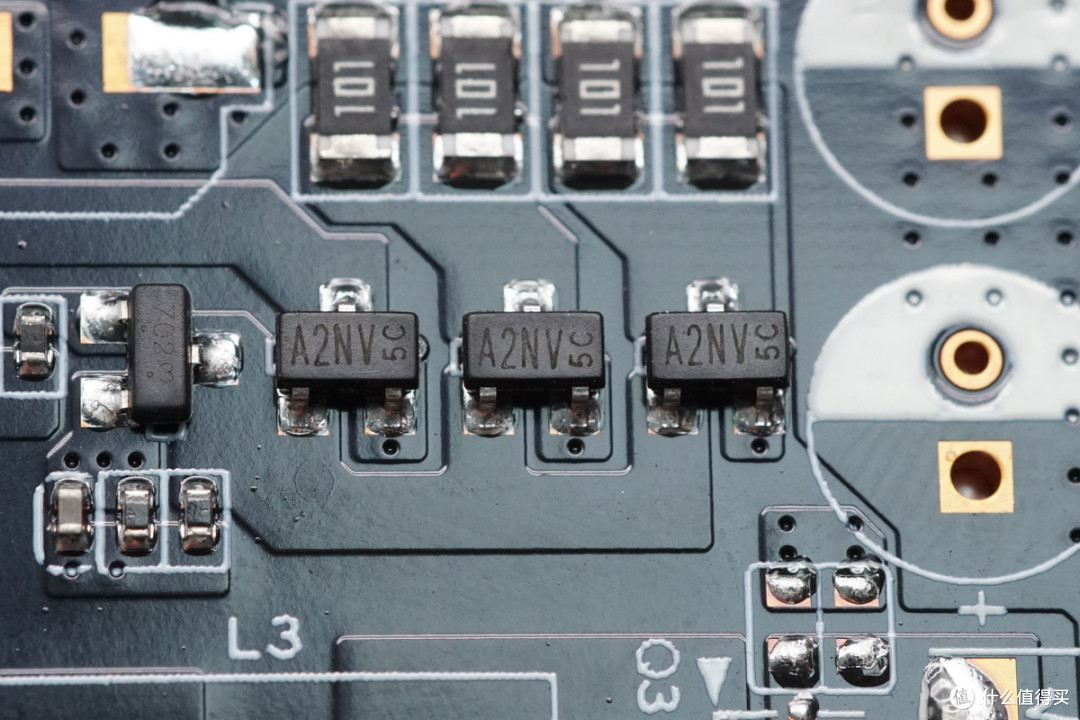

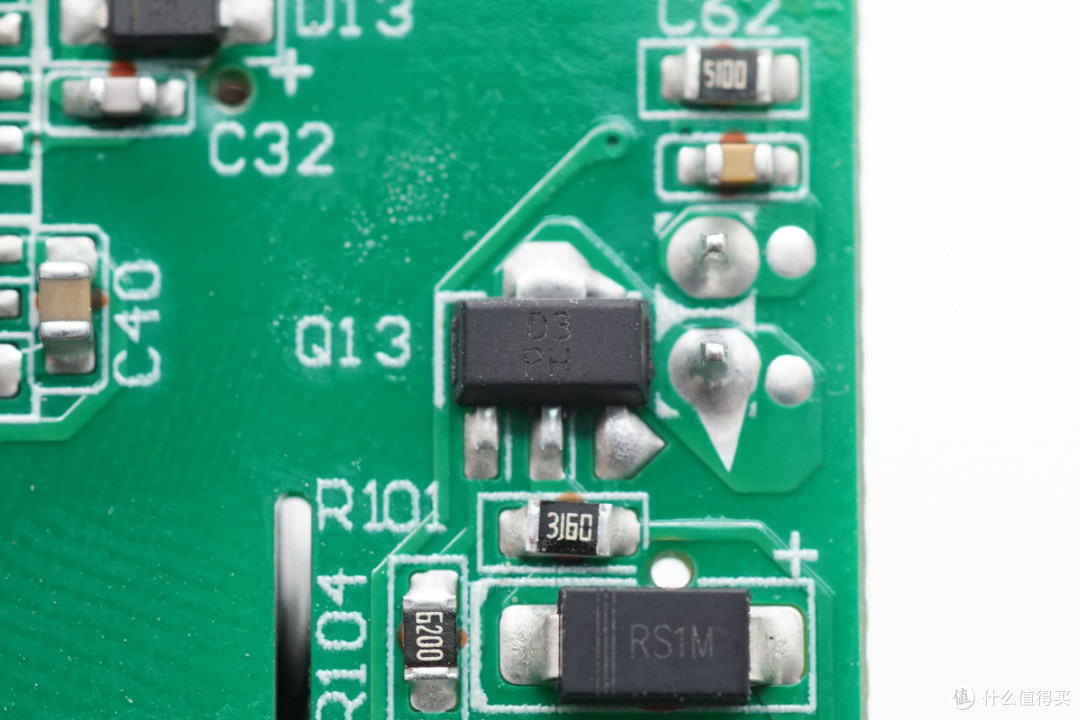

丝印A2NV的开关管特写。
扩展坞内置航嘉开关电源模块供电。

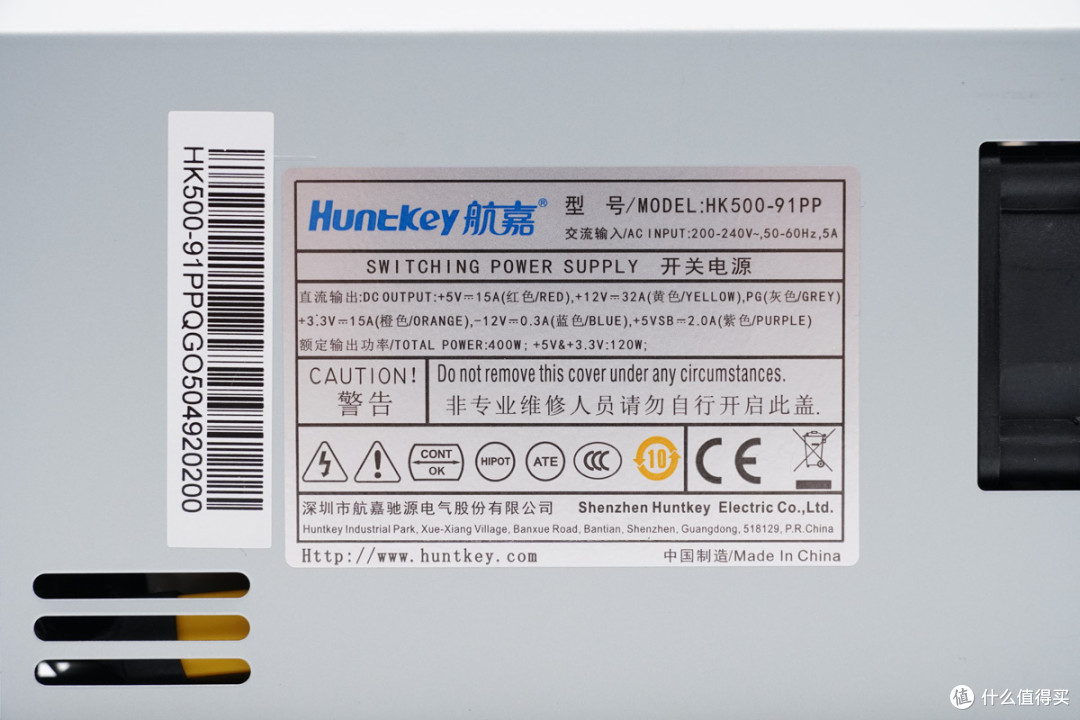

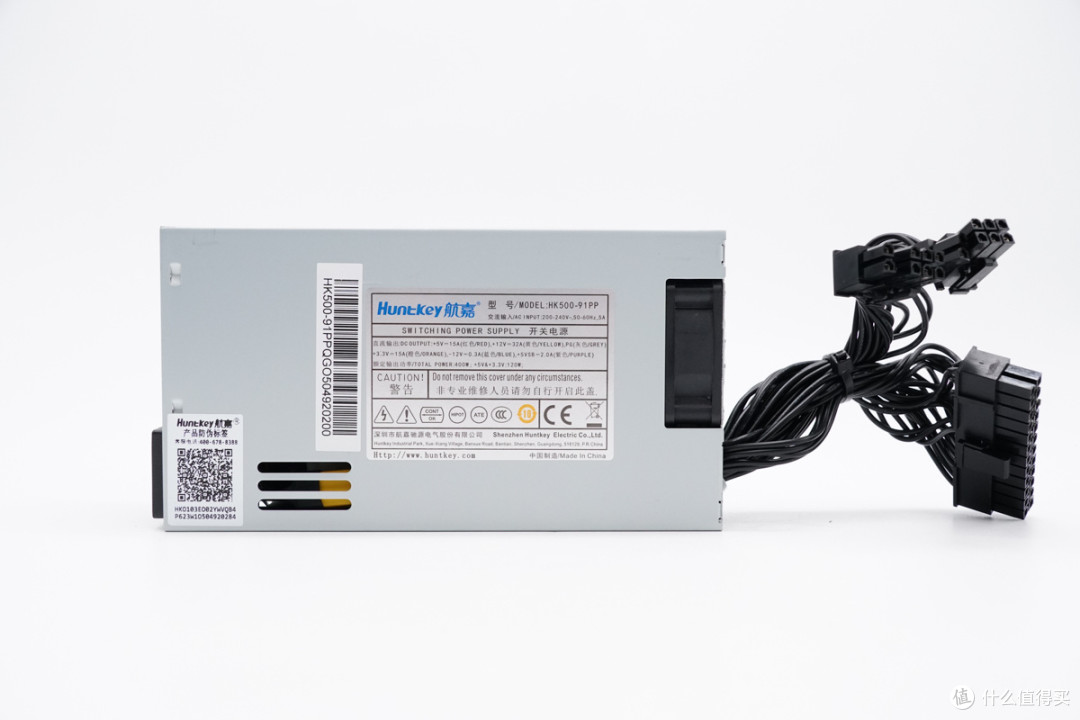

电源标签特写
型号：HK500-91PP
交流输入：200-240V~，50-60Hz，5A
直流输出：+5V ⎓ 15A，+12V ⎓ 32A，+3.3V ⎓ 15A，-12V ⎓ 0.3A，+5VSBV ⎓ 2A
额定输出功率：400W，+5V&+3.3V：120W
电源通过了CCC，CE认证。
壳体背面设有固定螺丝孔。

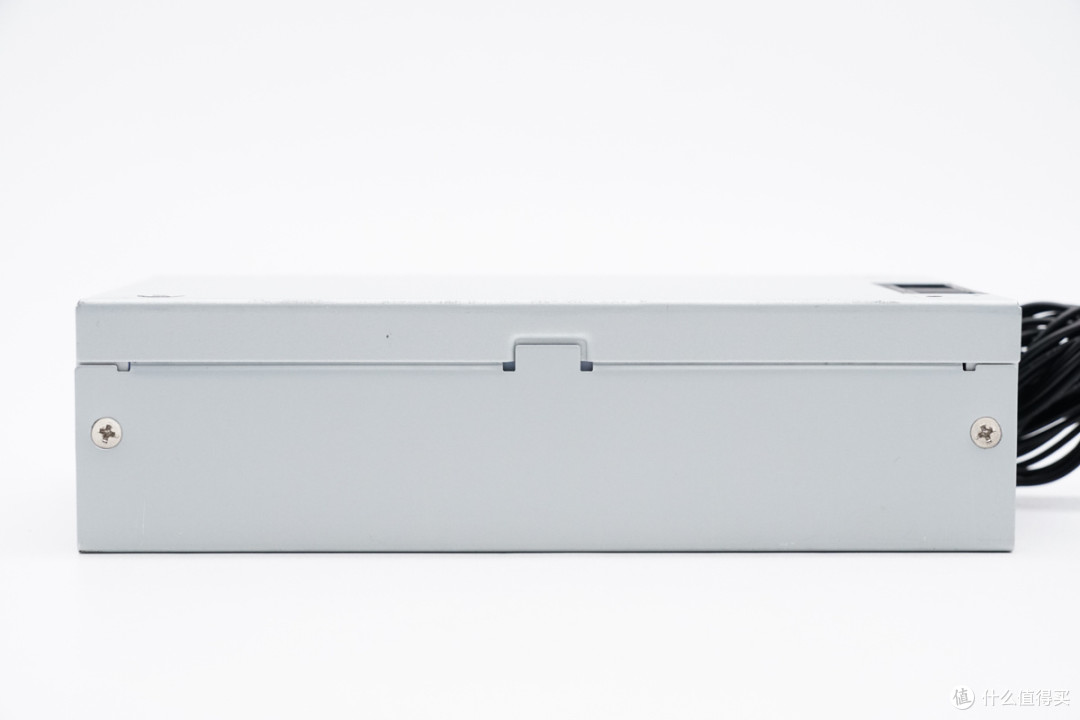

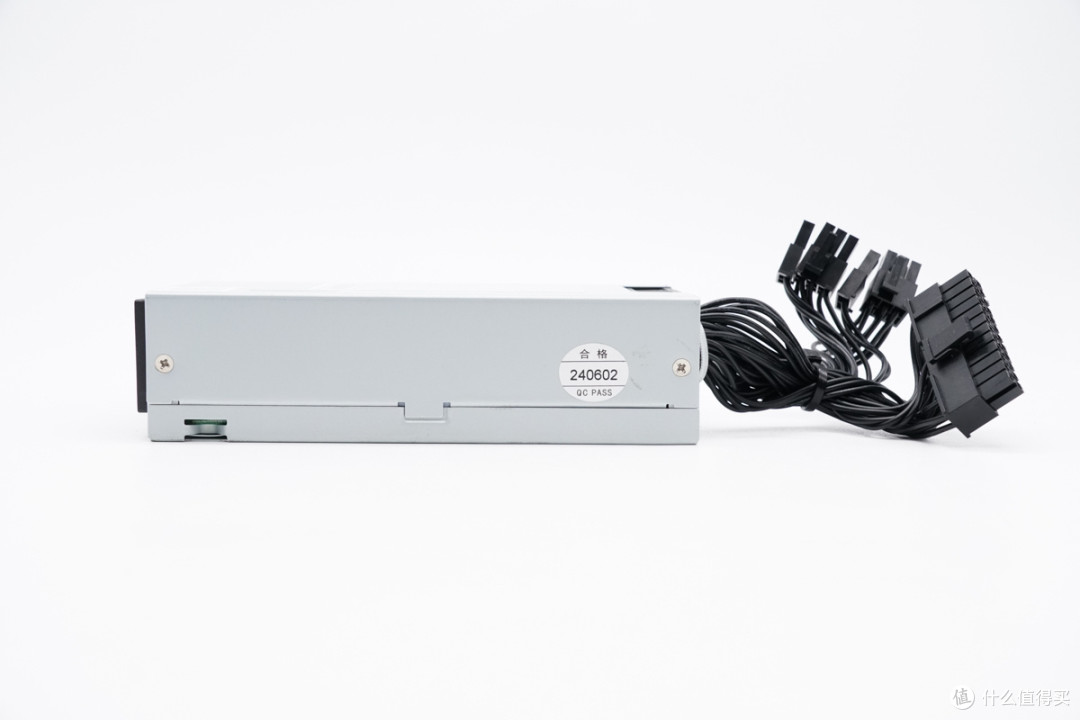

壳体侧面通过螺丝固定，并粘贴合格证。
壳体另一面设有固定螺丝。

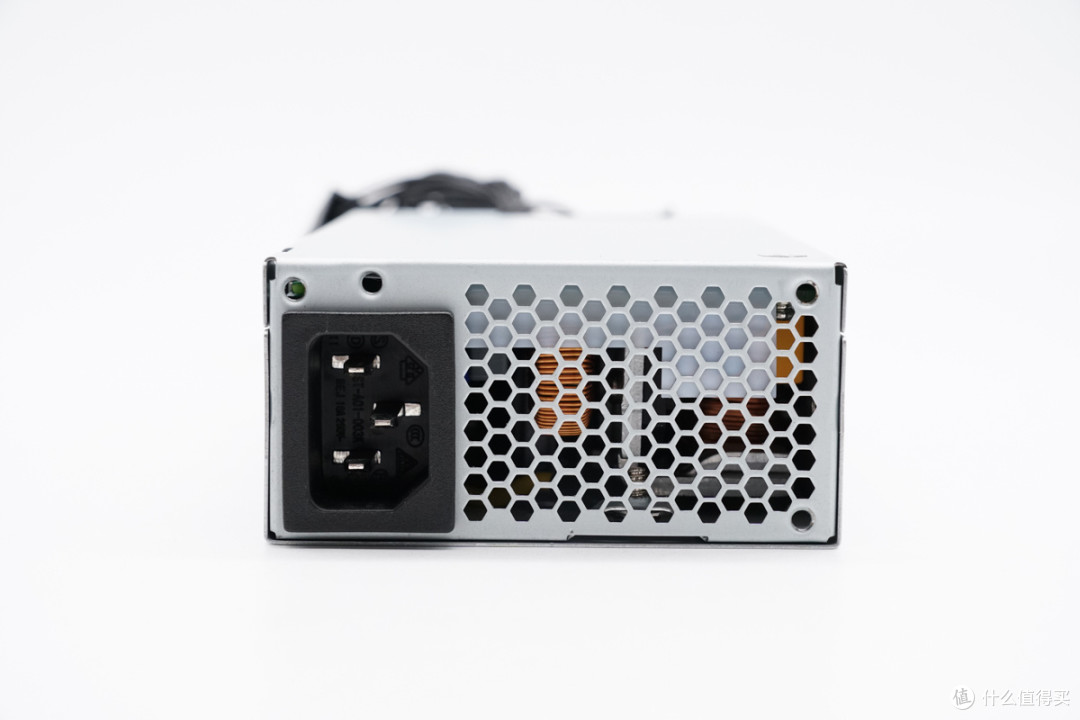

电源输入端设有电源插座和散热孔。

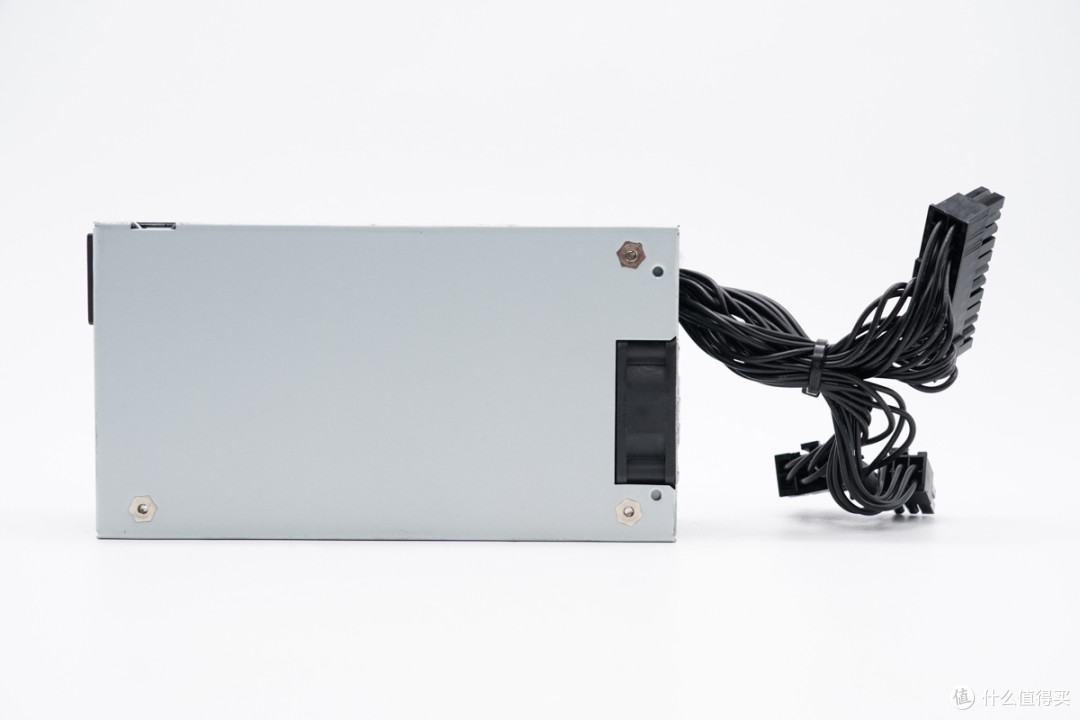

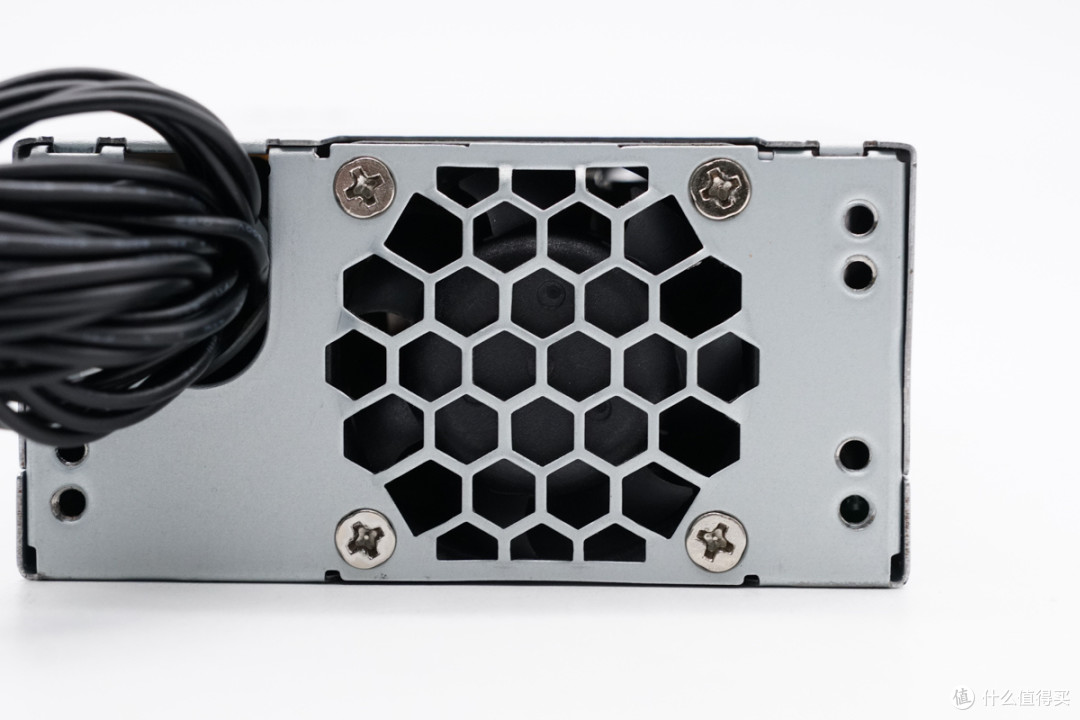

电源输出端设有输出线和散热风扇。

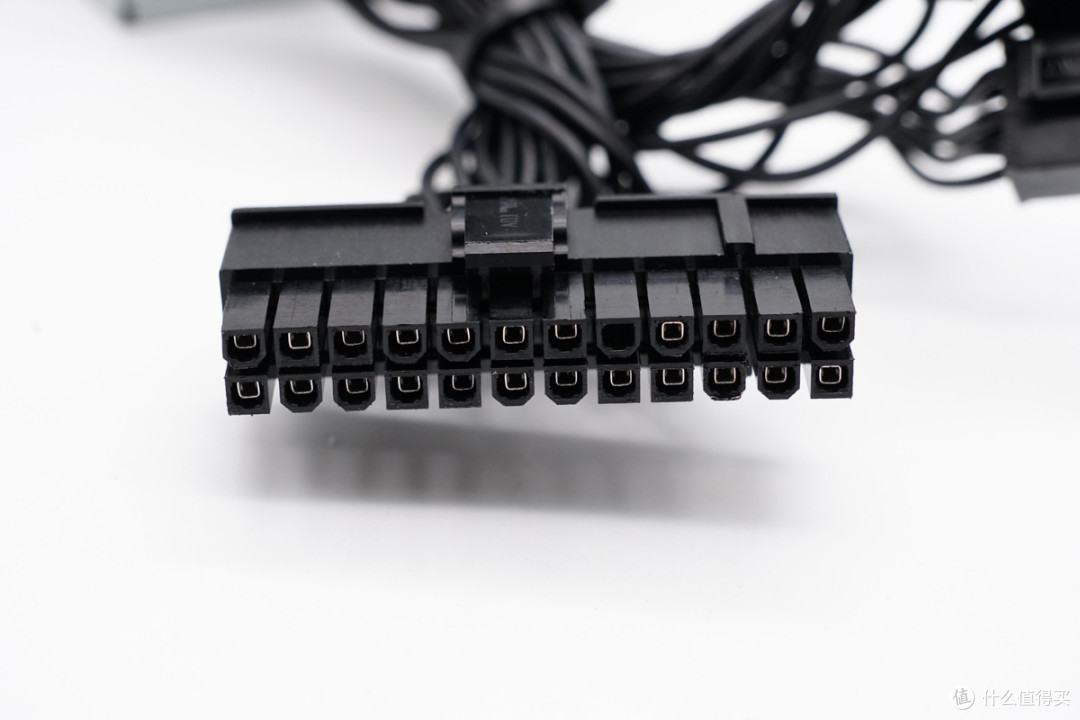

电源设有24PIN输出插座。

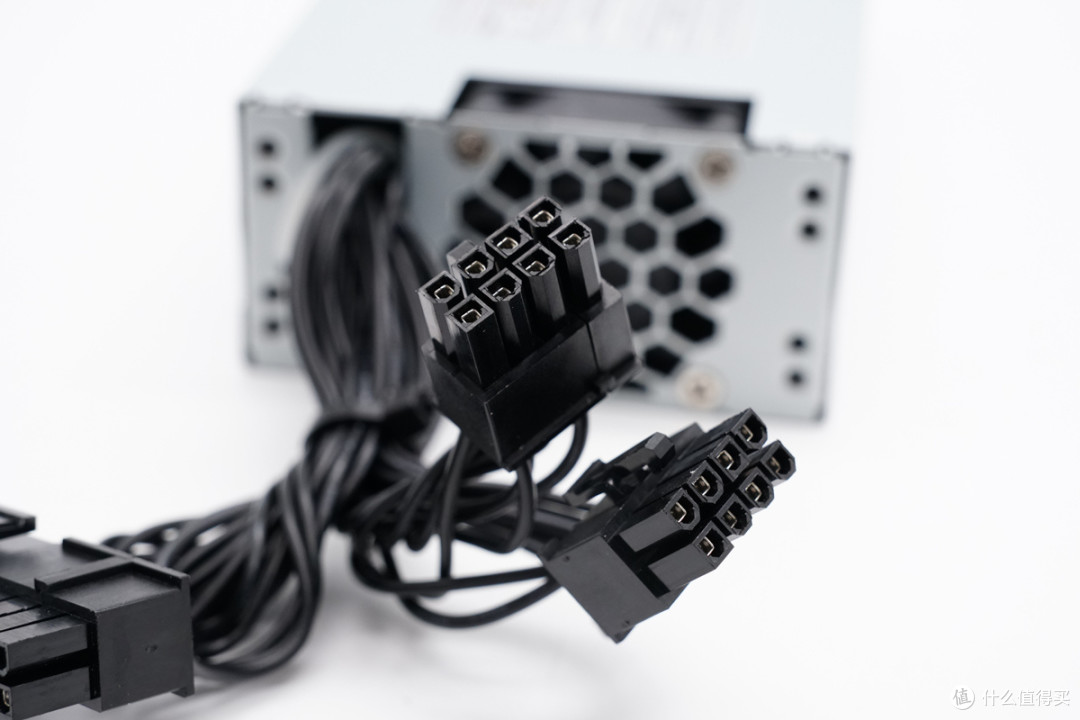

电源设有双8PIN输出插座。

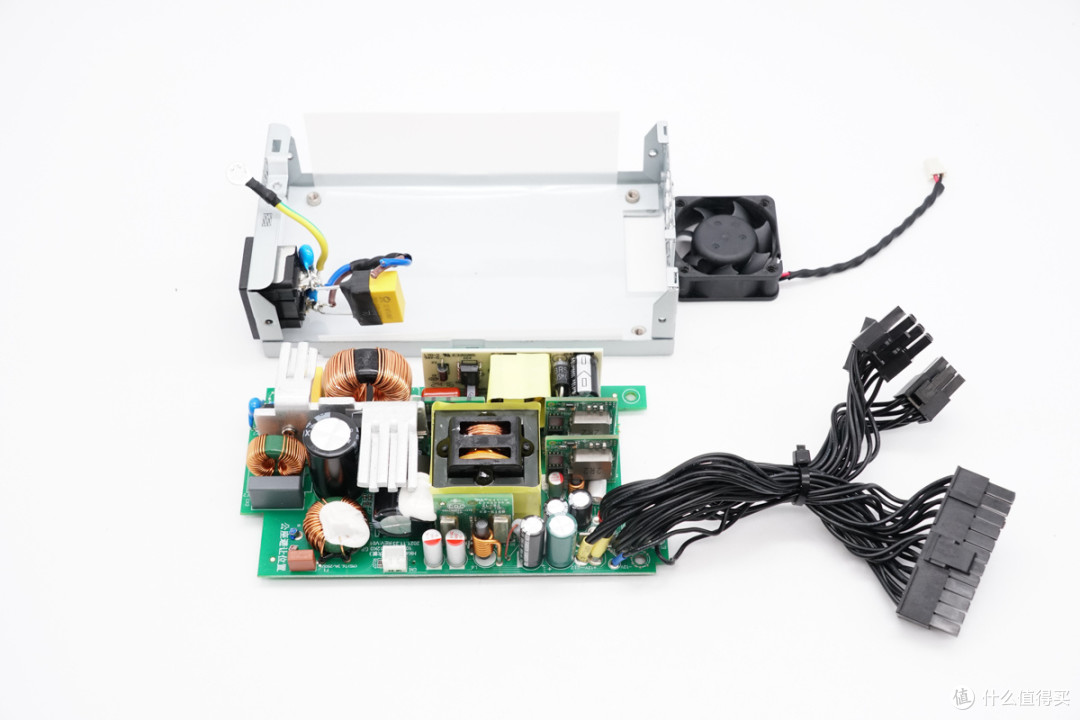

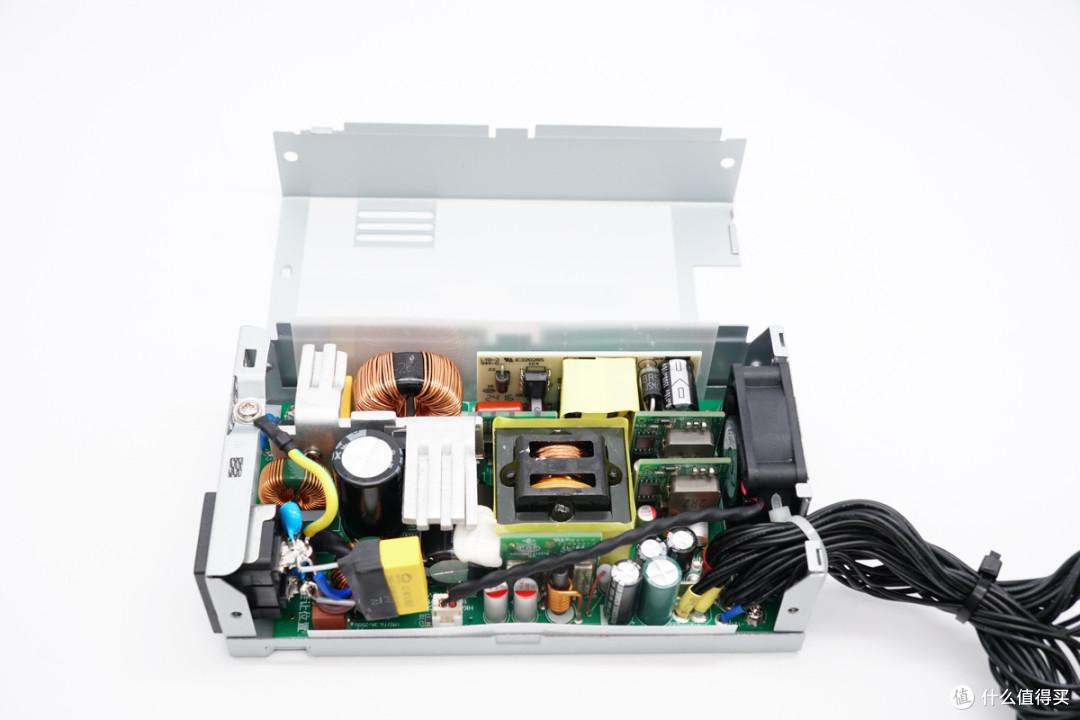

拧开固定螺丝，拆开电源模块。

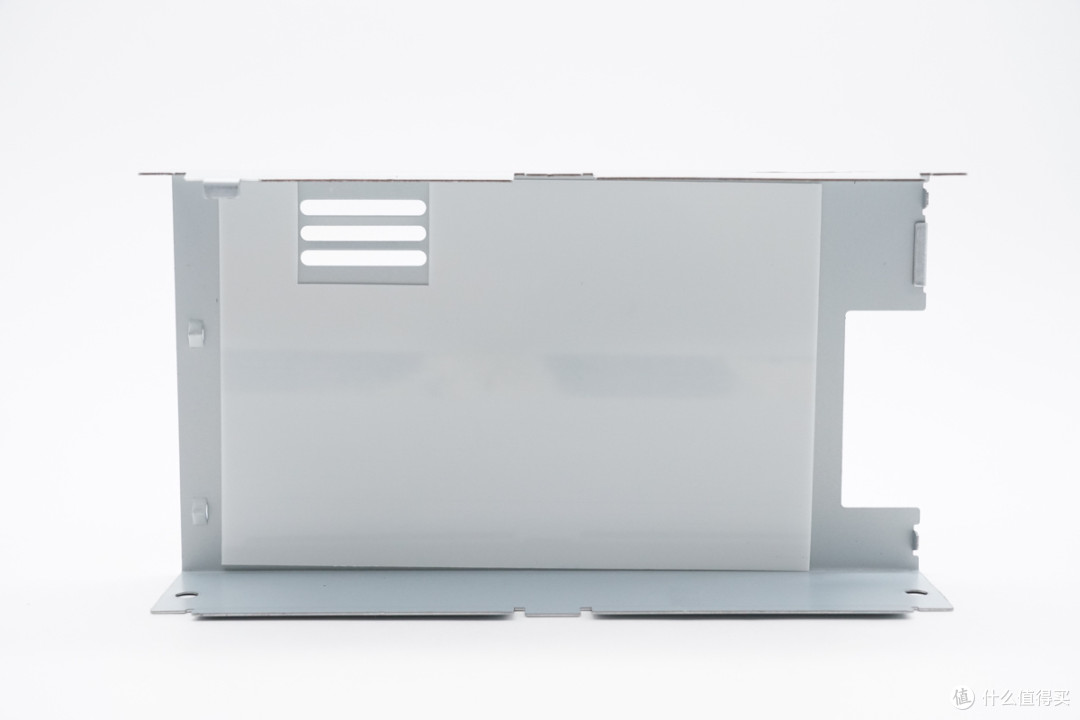

上盖内部设有麦拉片绝缘。
PCBA模块通过螺丝固定在壳体内部。

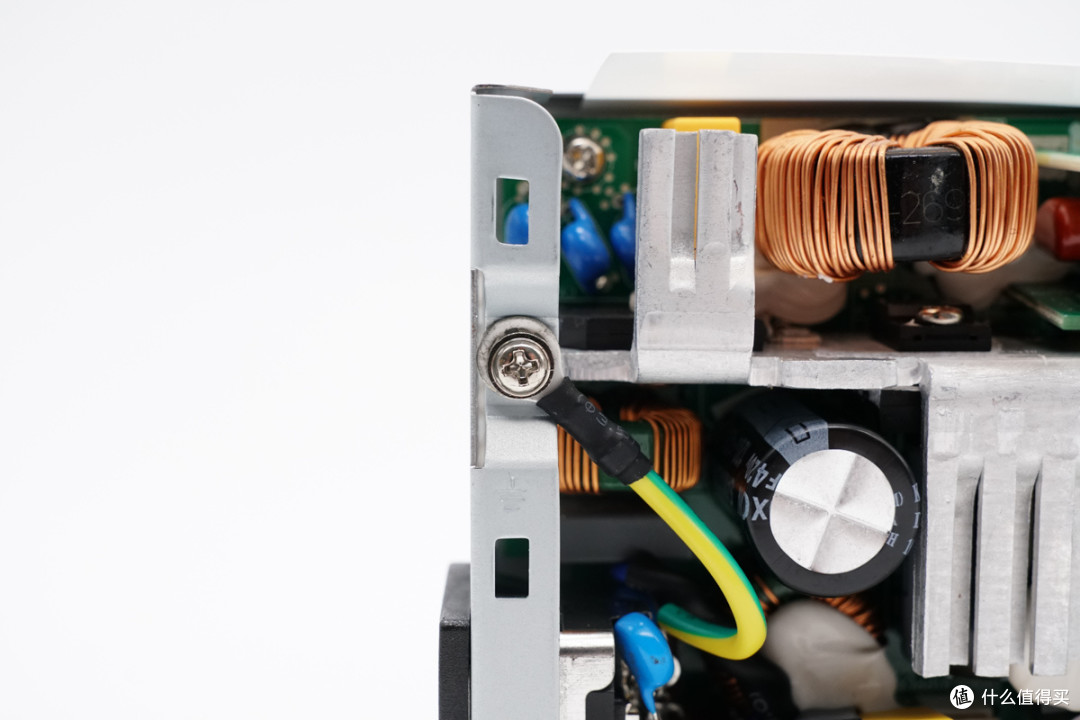

接地线通过螺丝固定在壳体上。
散热风扇通过插接件连接。
电源输入线通过焊接连接。
剪断输入导线，拆解取出PCBA模块。

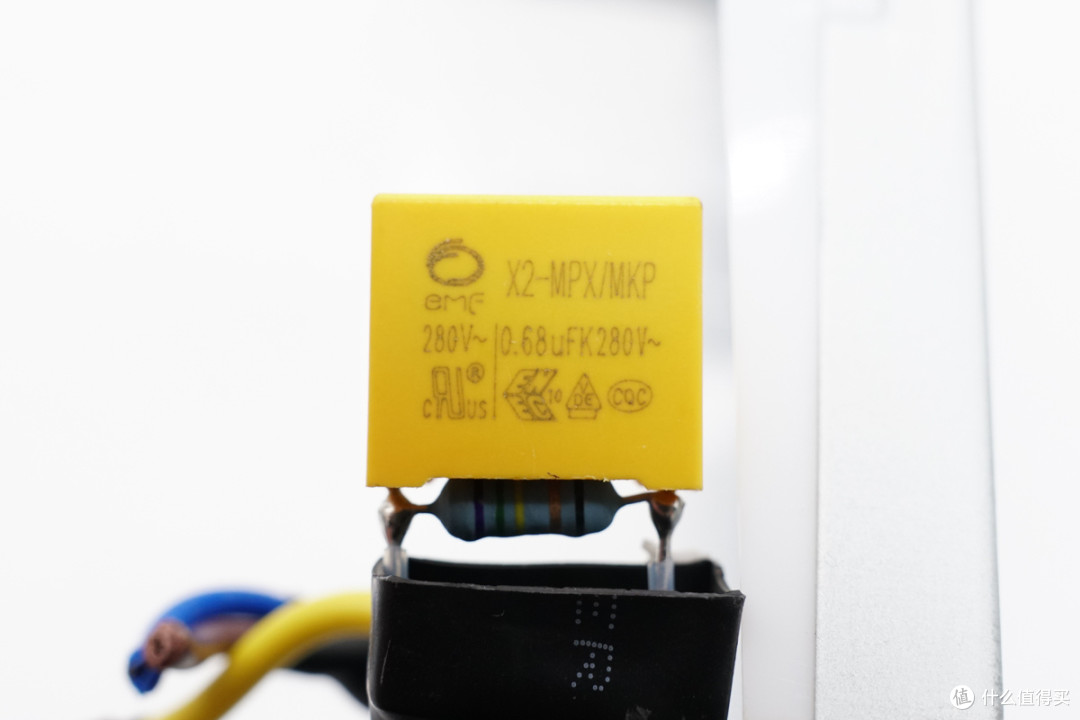

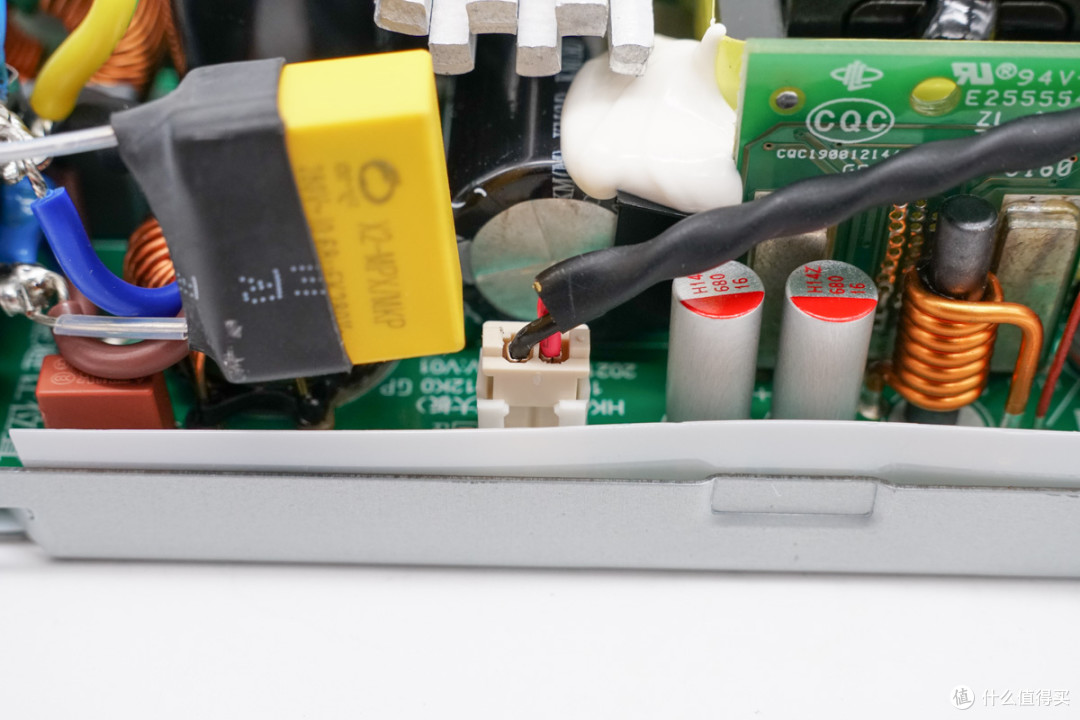

电源插座焊接安规X2电容，来自亿曼丰，规格为0.68μF。

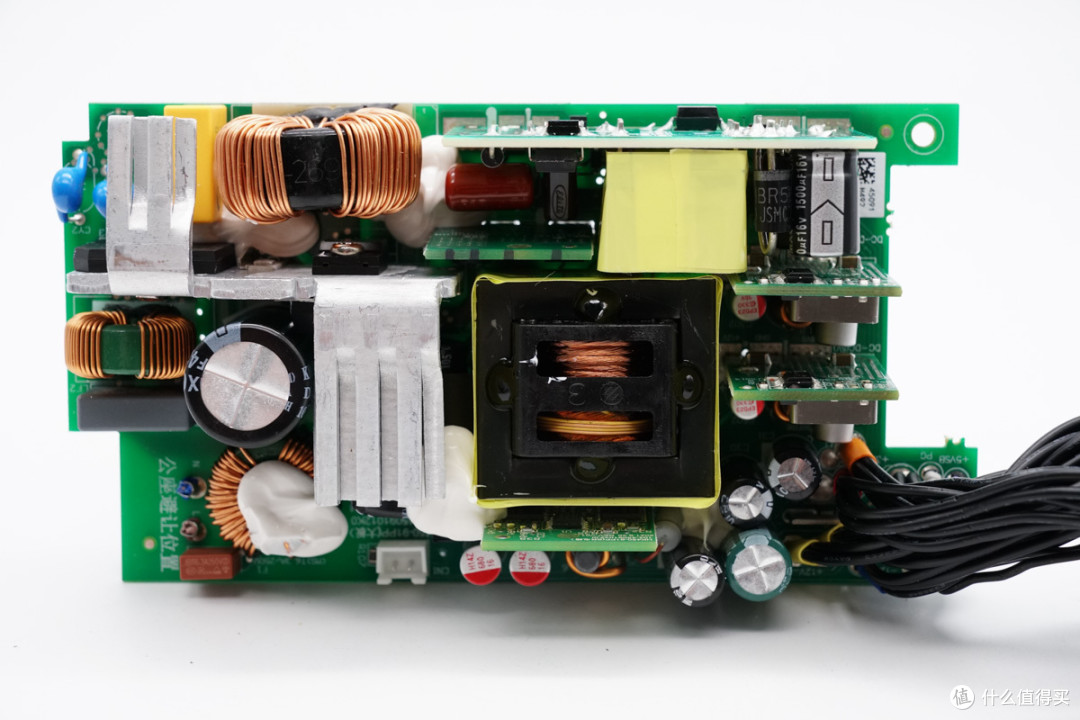

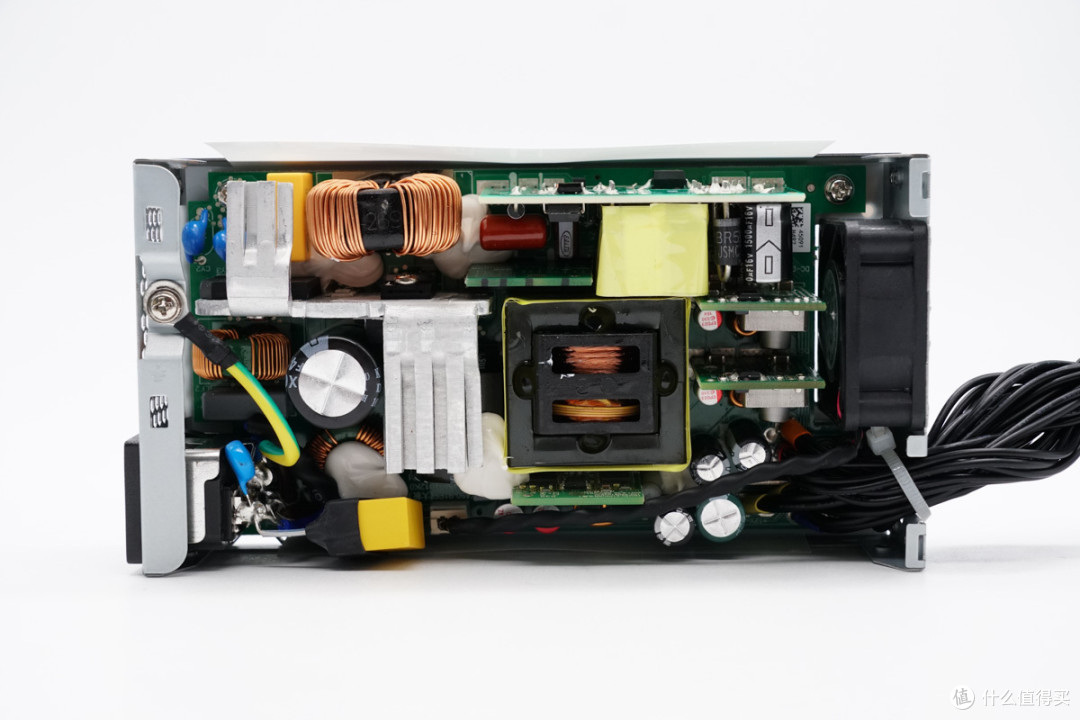

PCBA模块正面一览，左下角设有保险丝，共模电感，安规X2电容，高压滤波电容。上方设有整流桥，PFC开关管和PFC整流管，上方设有PFC升压电感。右侧设有待机电源小板，LLC开关管小板。
LLC变压器下方设有同步整流小板和滤波电容，右侧设有3.3V和5V降压小板，还设有滤波电容，焊接输出导线。

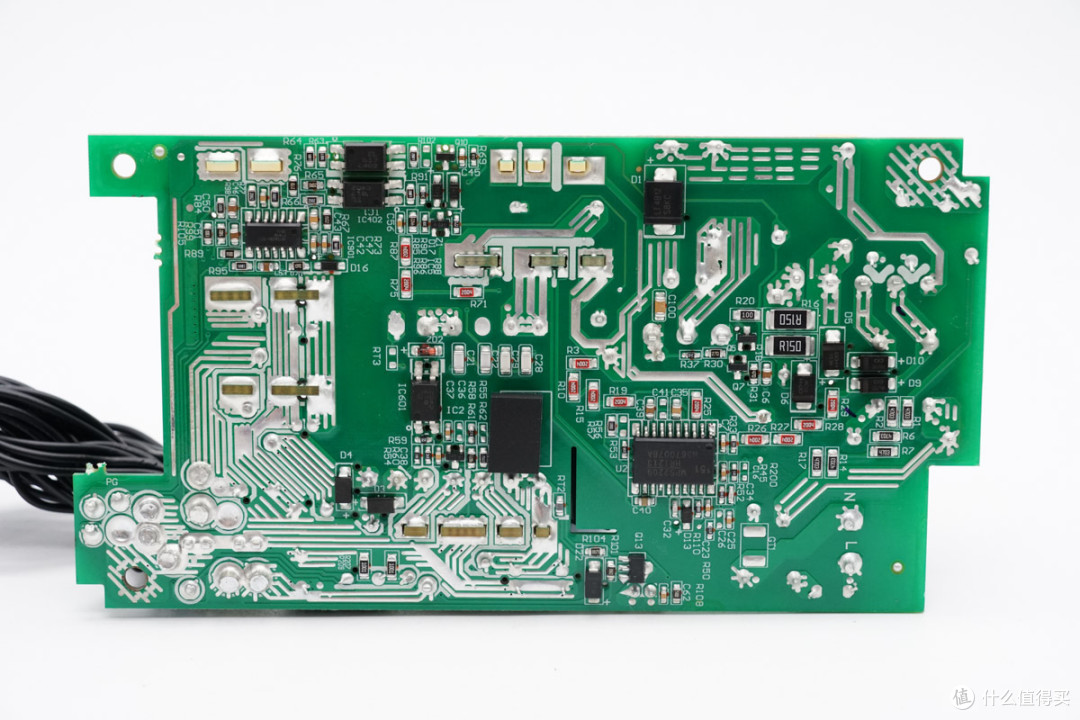

PCBA模块背面设有二合一控制器，旁路二极管，反馈光耦和管控芯片。

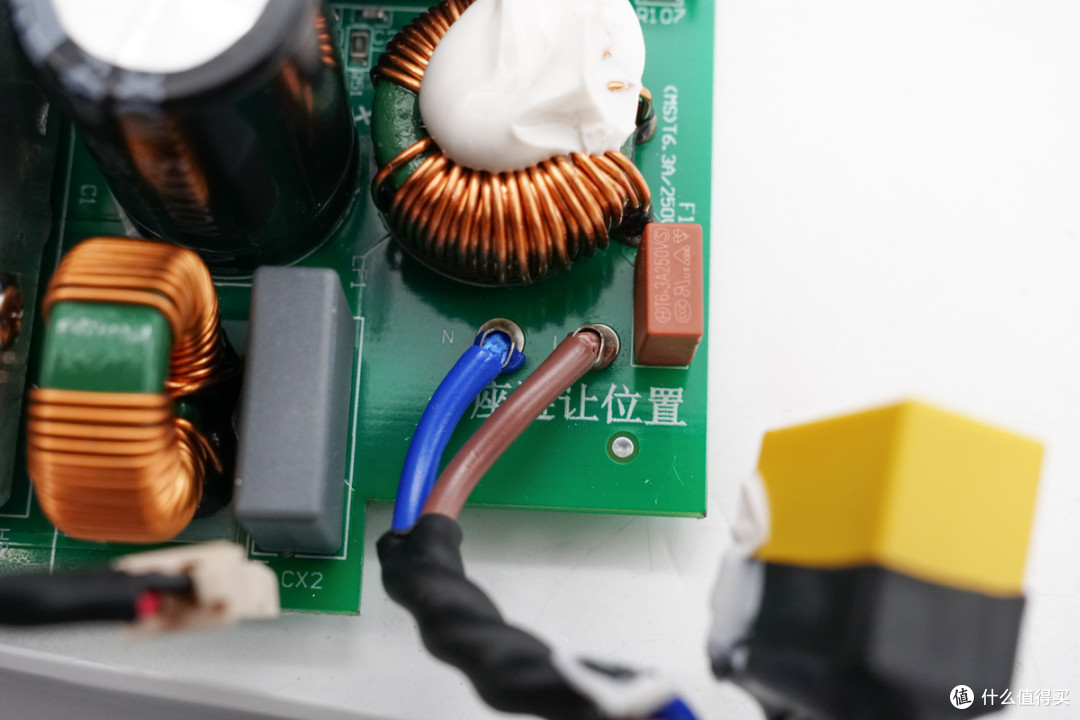

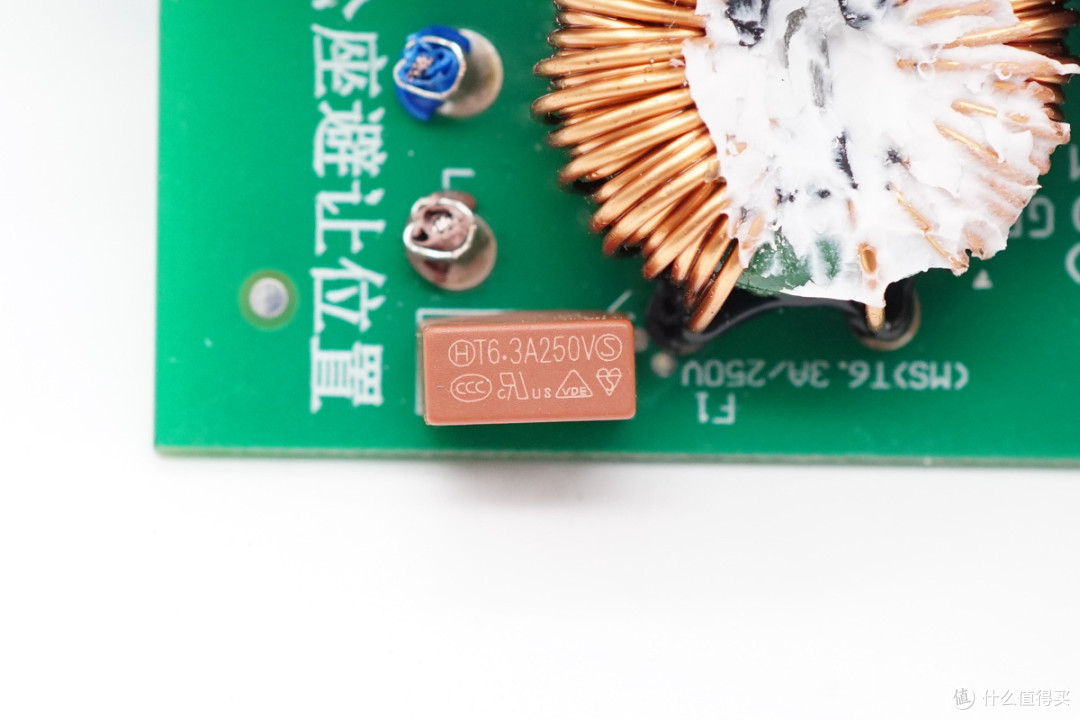

输入端保险丝规格为T6.3A 250V。

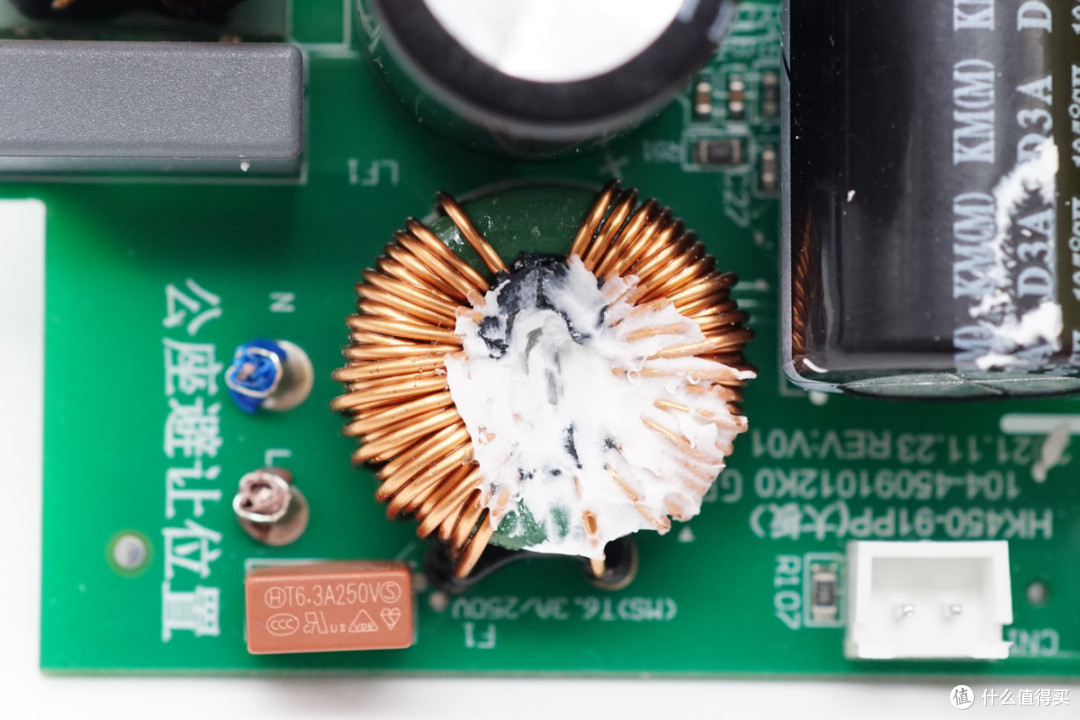

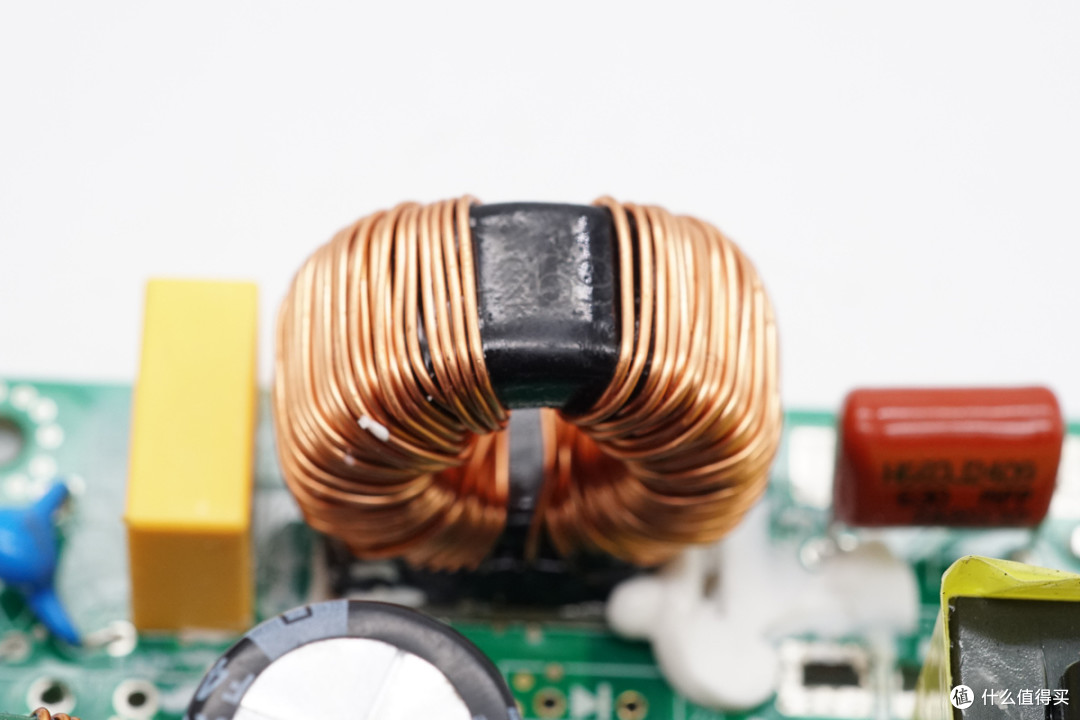

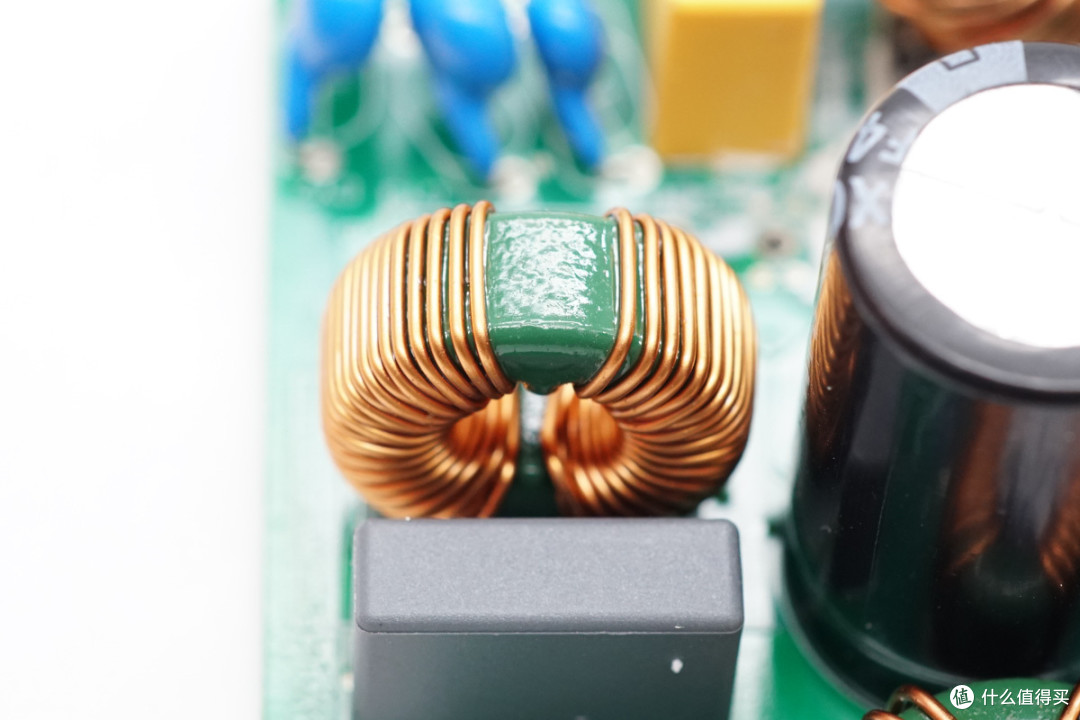

共模电感采用漆包线绕制，底部设有电木板绝缘。

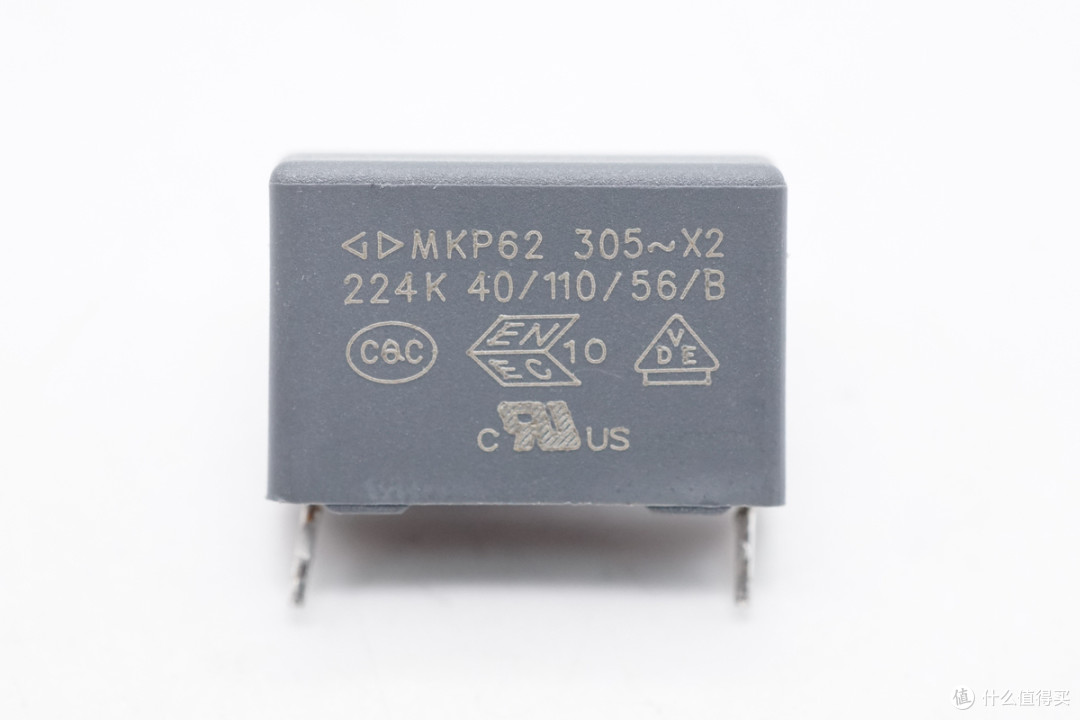

安规X2电容来自厦门法拉，规格为0.22μF。
另一颗共模电感特写。

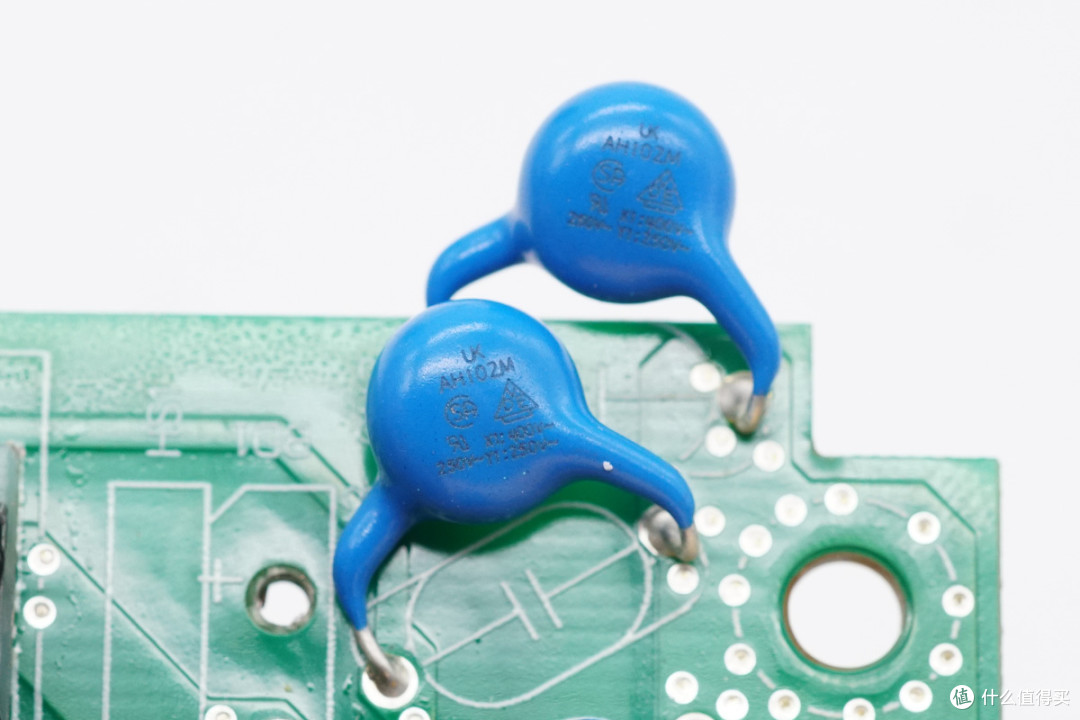

蓝色Y电容来自华新科，料号AH102M。

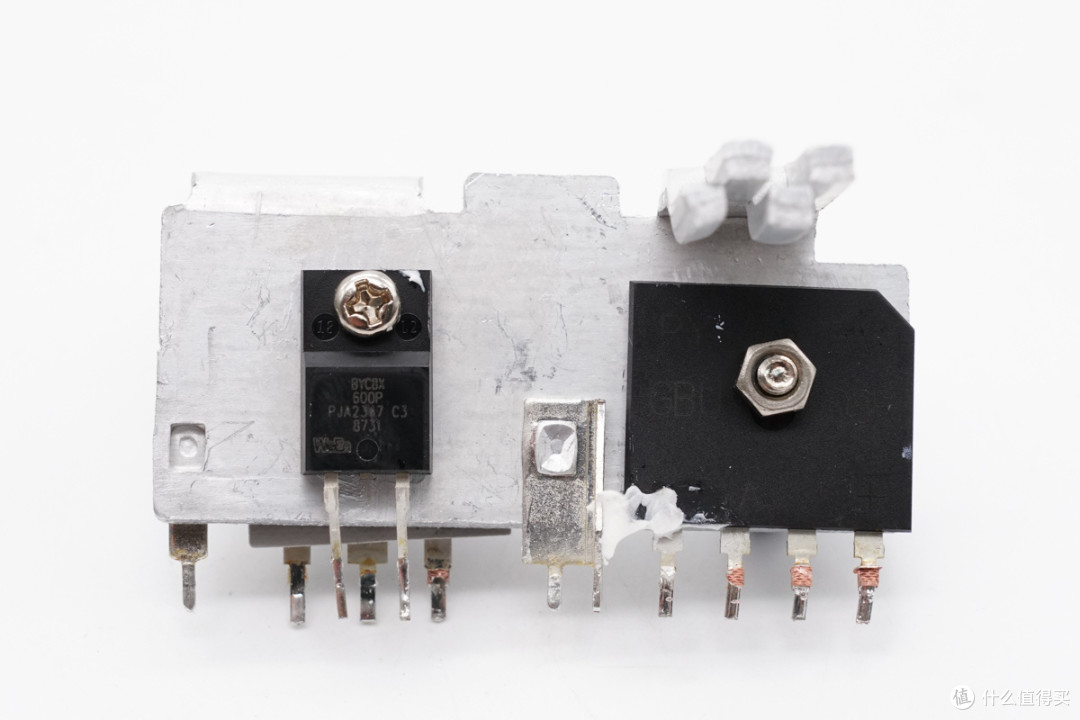

散热片设有整流桥和PFC整流管。
另一面设有PFC开关管。

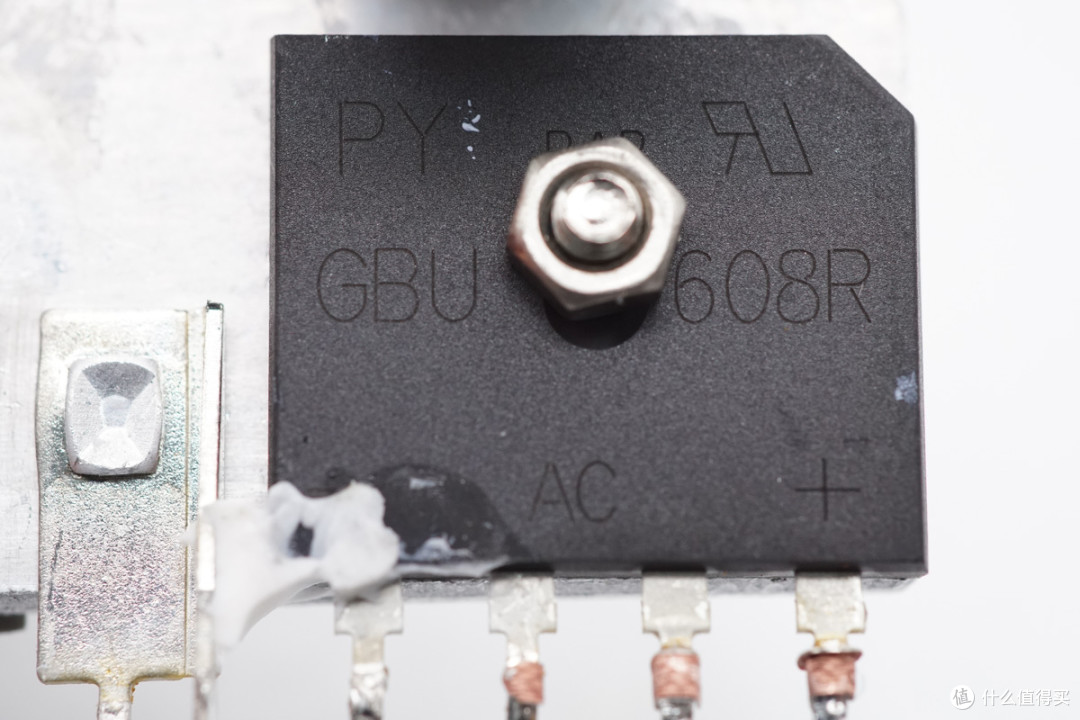

整流桥来自平伟，型号GBU608R，规格为800V 6A，采用GBU封装。

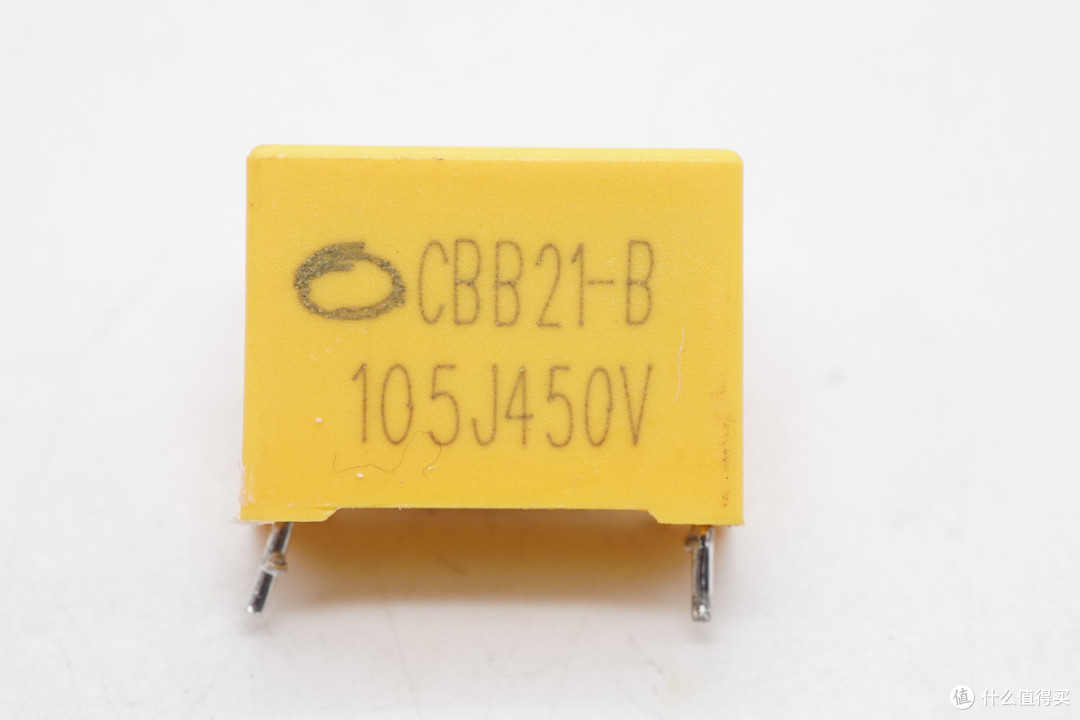

薄膜滤波电容来自亿曼丰，规格为1μF450V。

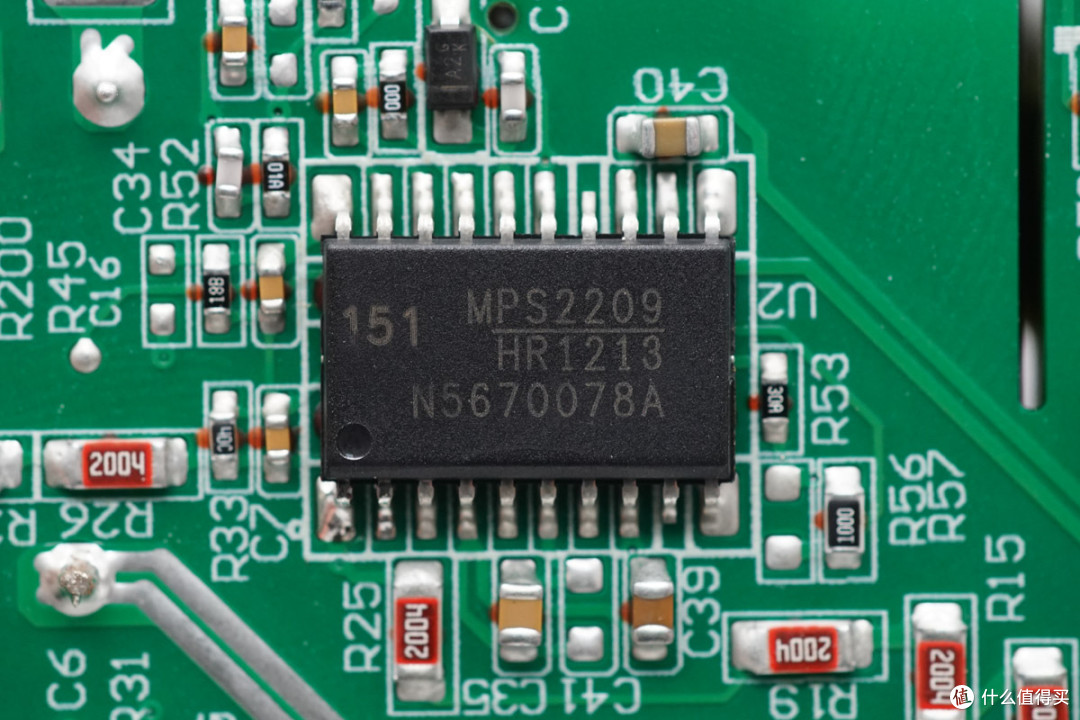

二合一控制器来自芯源系统，型号HR1213，是一颗多模式PFC和电流模式LLC组合控制器，支持AC和DC输入，并具有可配置偏置选项。PFC控制器支持CCM和DCM混合模式，具备突发模式。
LLC级具备稳态，跳跃和突发模式，具备自适应死区时间调节和容性模式保护。芯片内部集成高压启动，集成过热关断保护，PFC开关保护，过压保护，过流限制，LLC过流保护和过流保护，具备UART配置接口，采用SOIC-20封装。

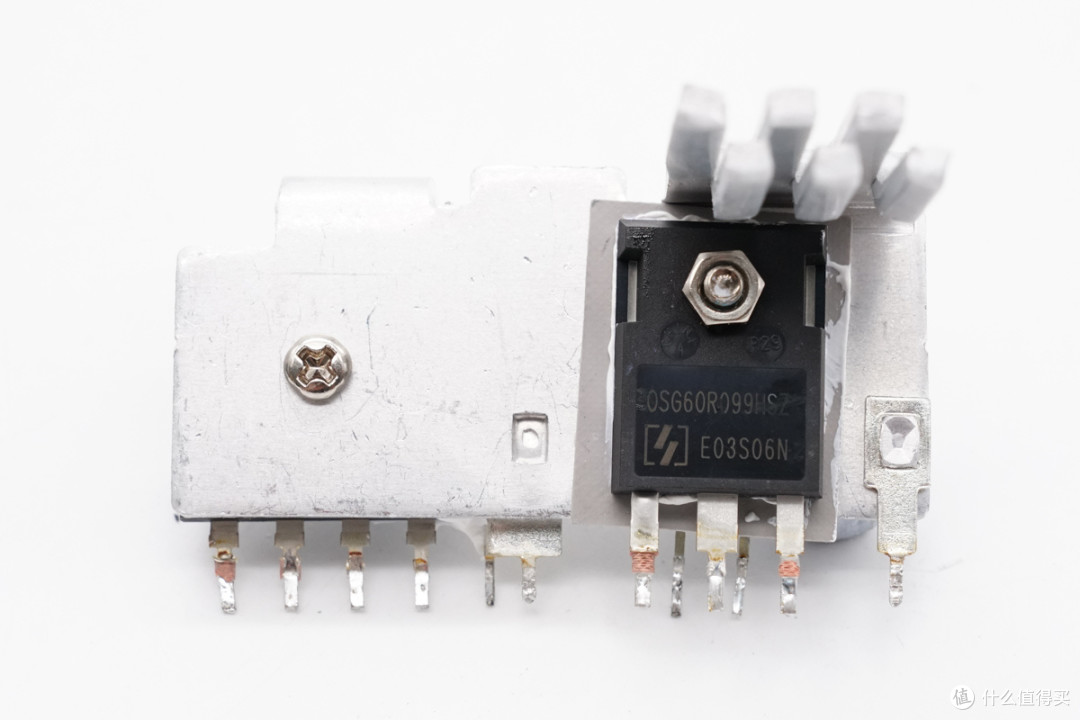

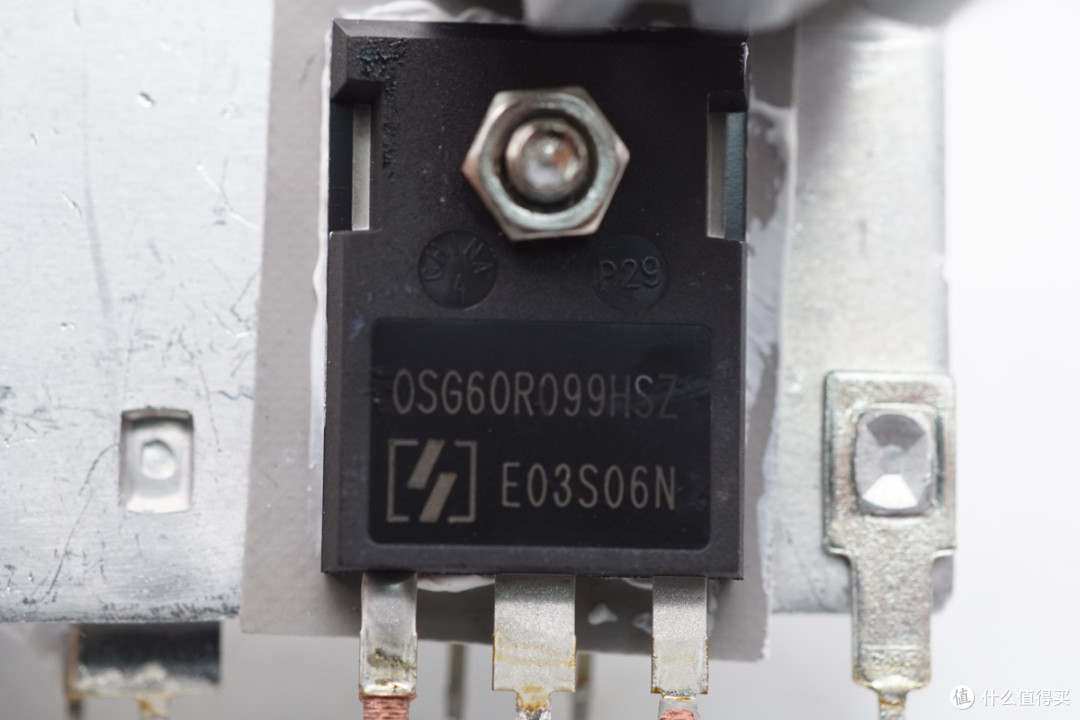

PFC开关管来自东微半导体，型号OSG60R099HSZF-F，NMOS，耐压600V，导阻99mΩ，采用TO247封装。

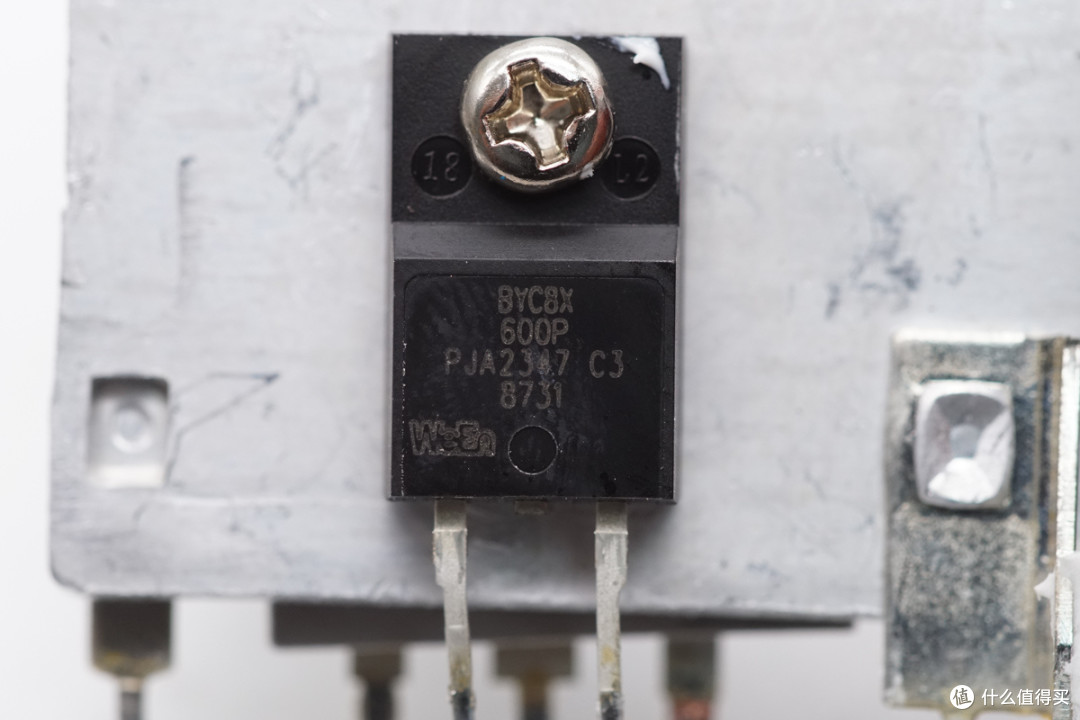

PFC整流管来自瑞能，型号BYC8X-600P，为超快速二极管，规格为600V 8A，采用TO-220F封装。
PFC升压电感采用漆包线绕制，底部设有电木板绝缘。

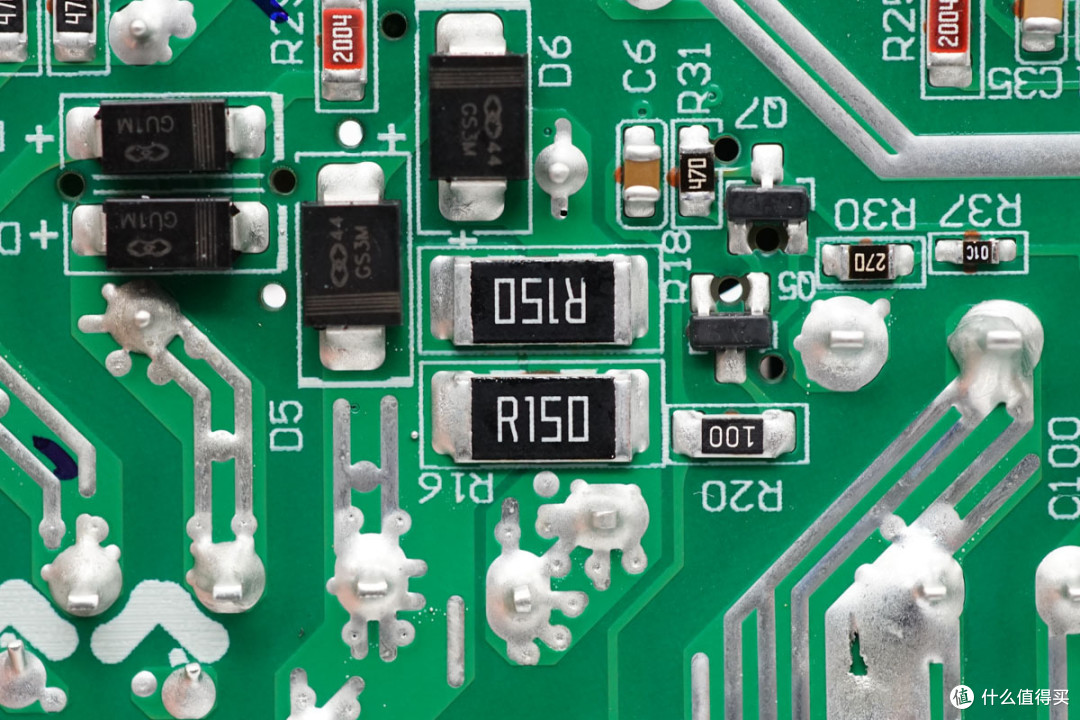

两颗150mΩ电阻并联，用于检测开关管电流。

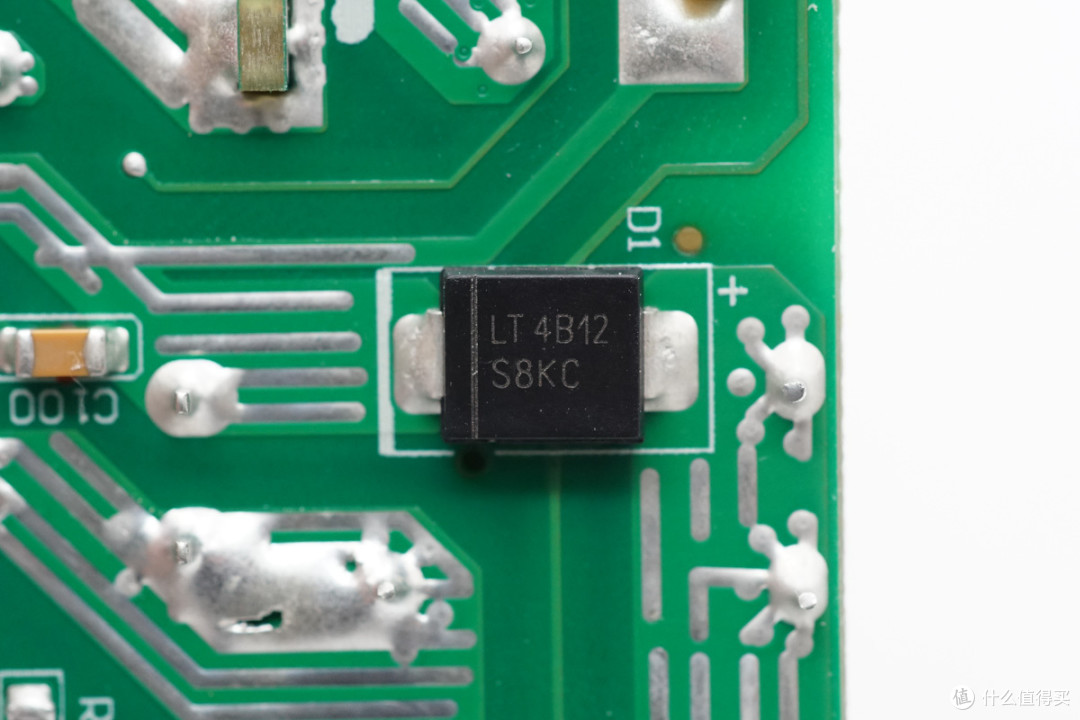

旁路二极管来自达尔，型号S8KC，规格为800V 8A，采用SMC封装。

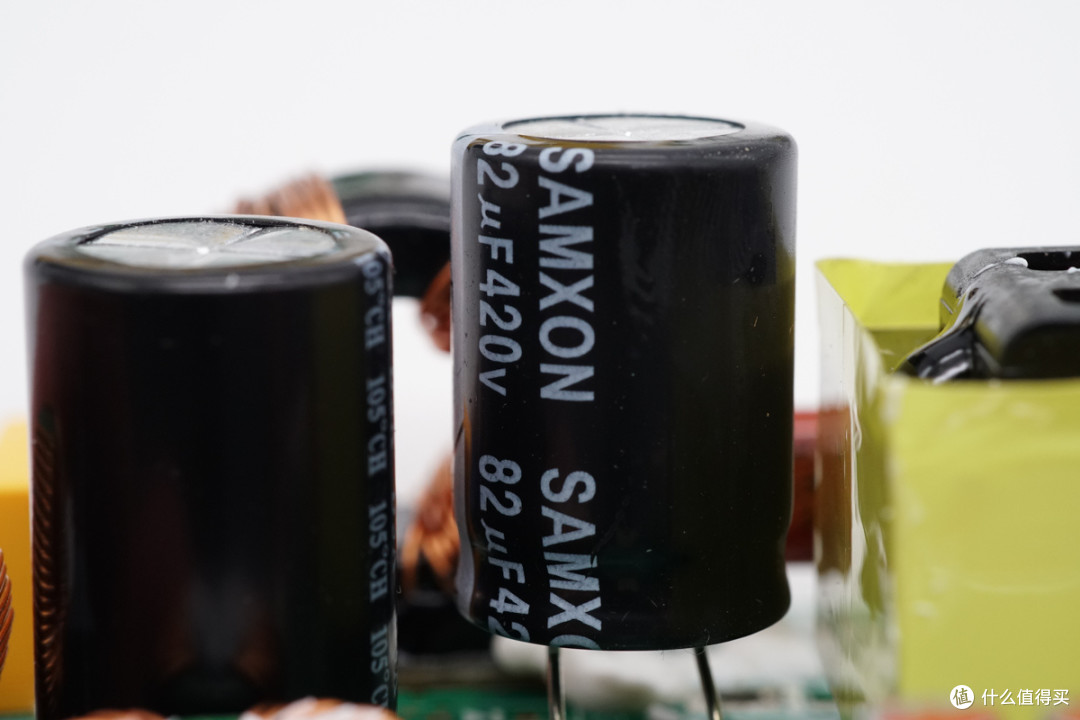

高压滤波电容来自万裕，规格为82μF420V。

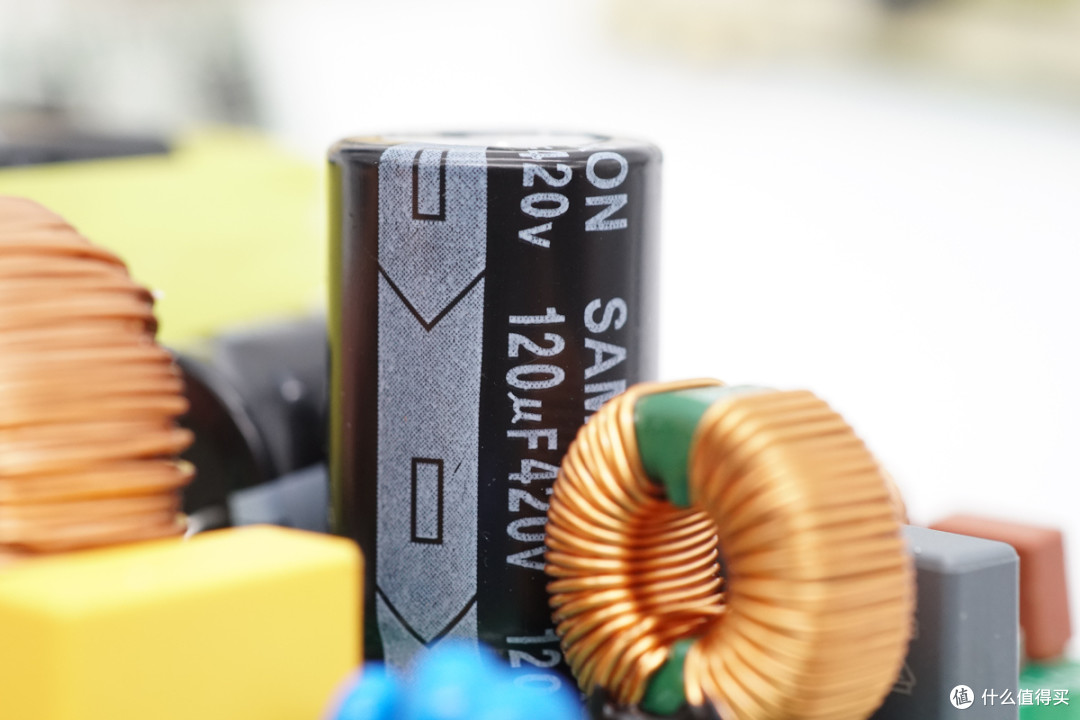

另一颗电容规格为120μF420V。

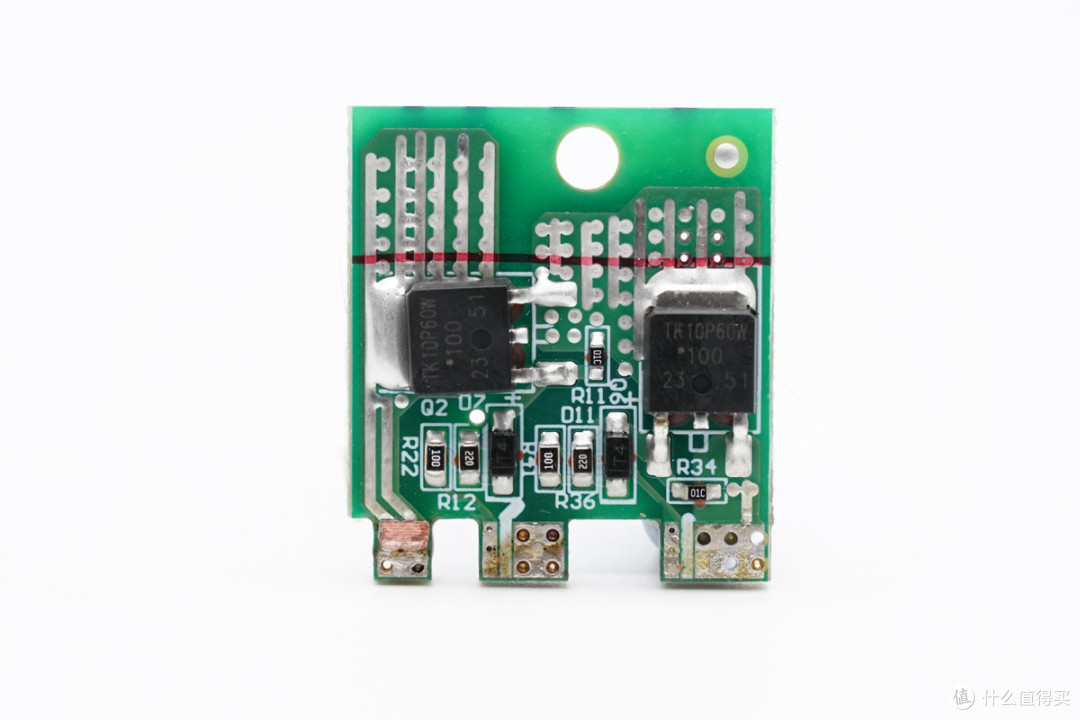

LLC开关管焊接在垂直小板上。
小板背面没有元件，设有大面积铜箔散热。

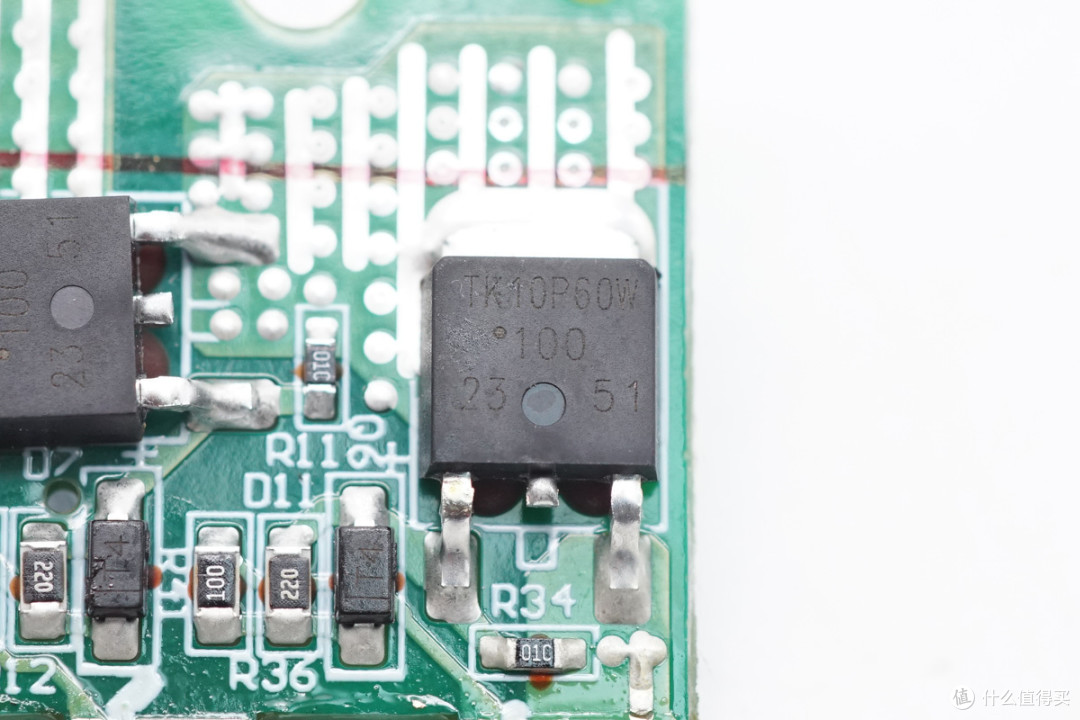

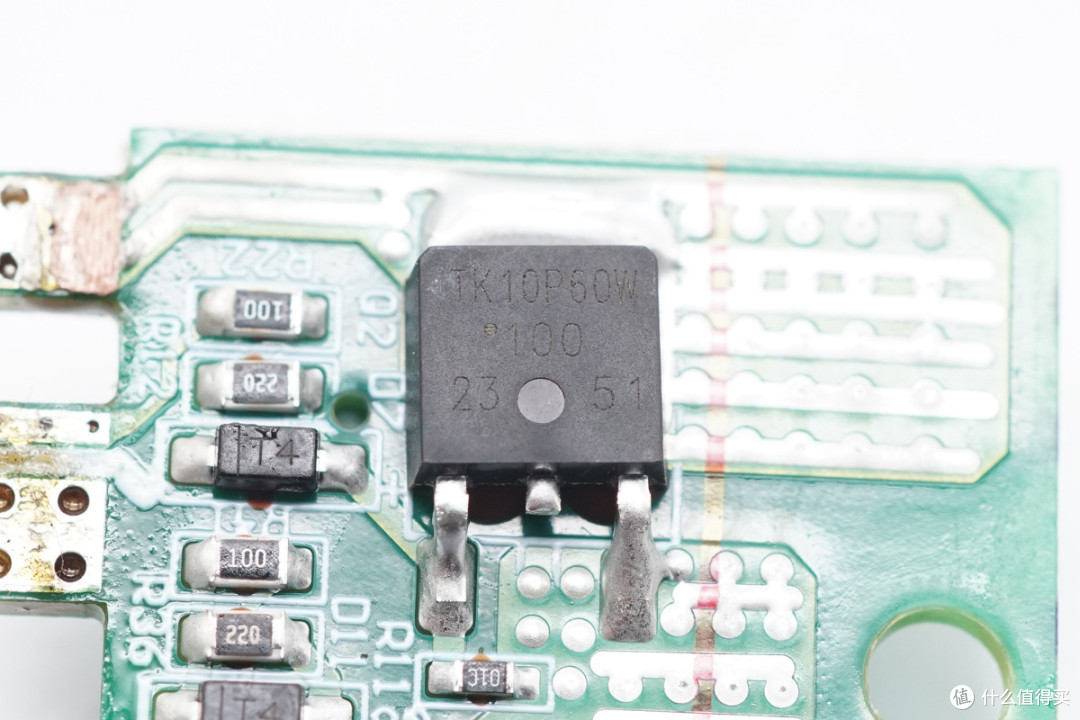

LLC开关管来自东芝，型号TK10P60W，NMOS，耐压600V，导阻327mΩ，采用DPAK封装。
另一颗开关管型号相同。

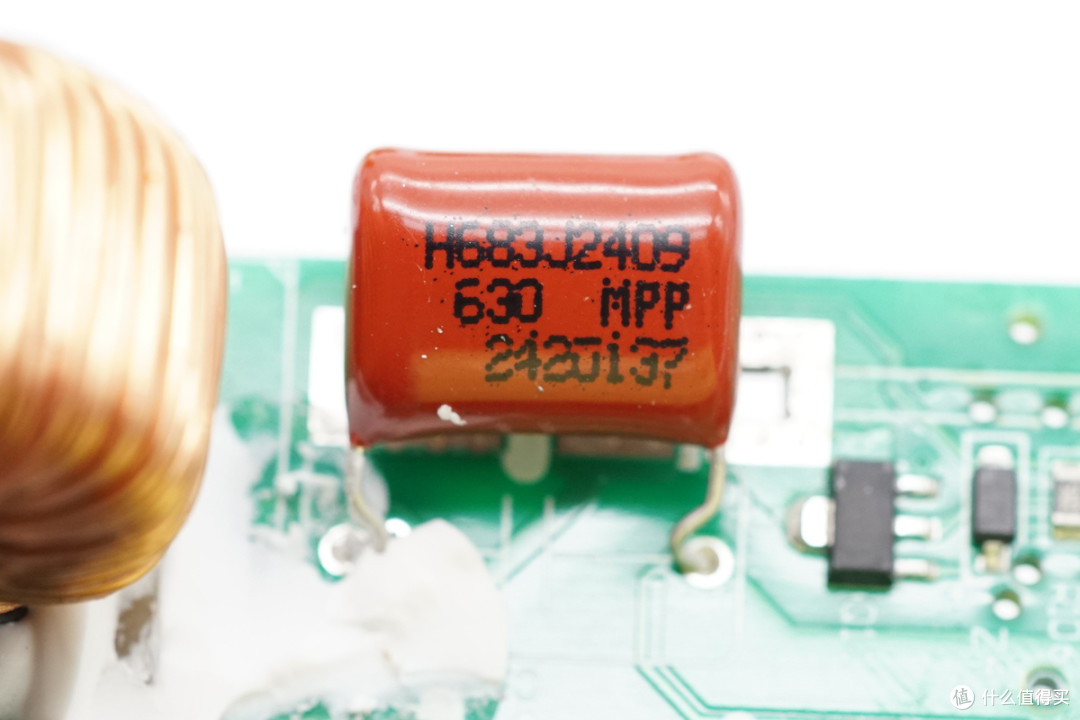

谐振电容规格为0.068μF630V。

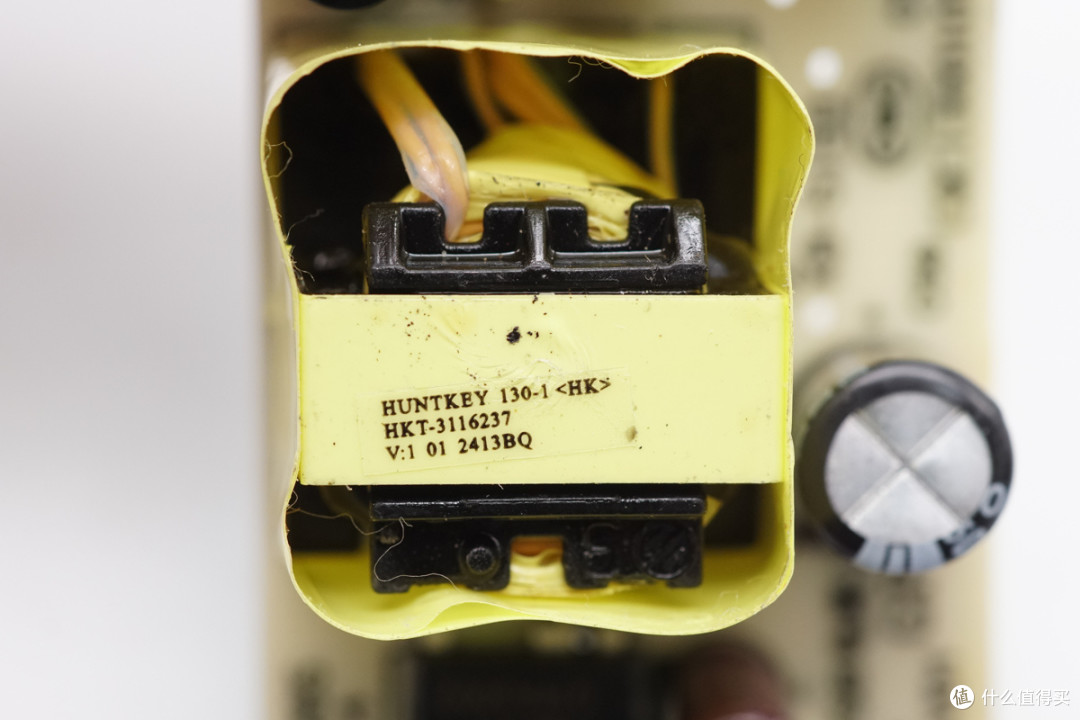

变压器磁芯缠绕胶带绝缘。

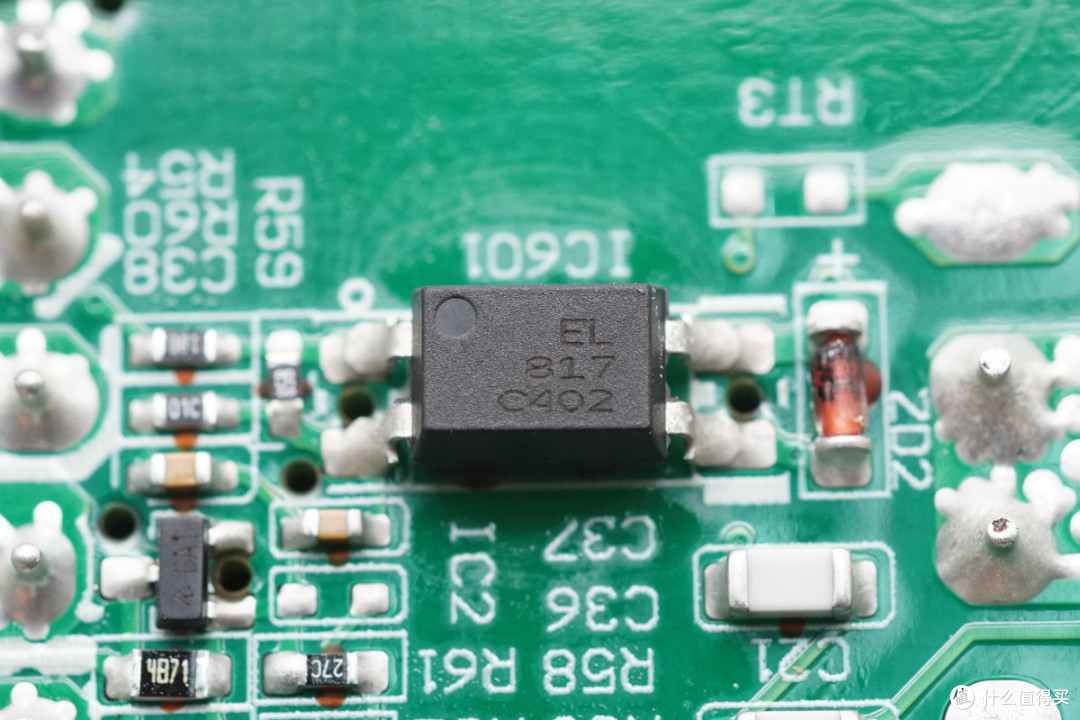

亿光 EL817光耦用于输出电压反馈。

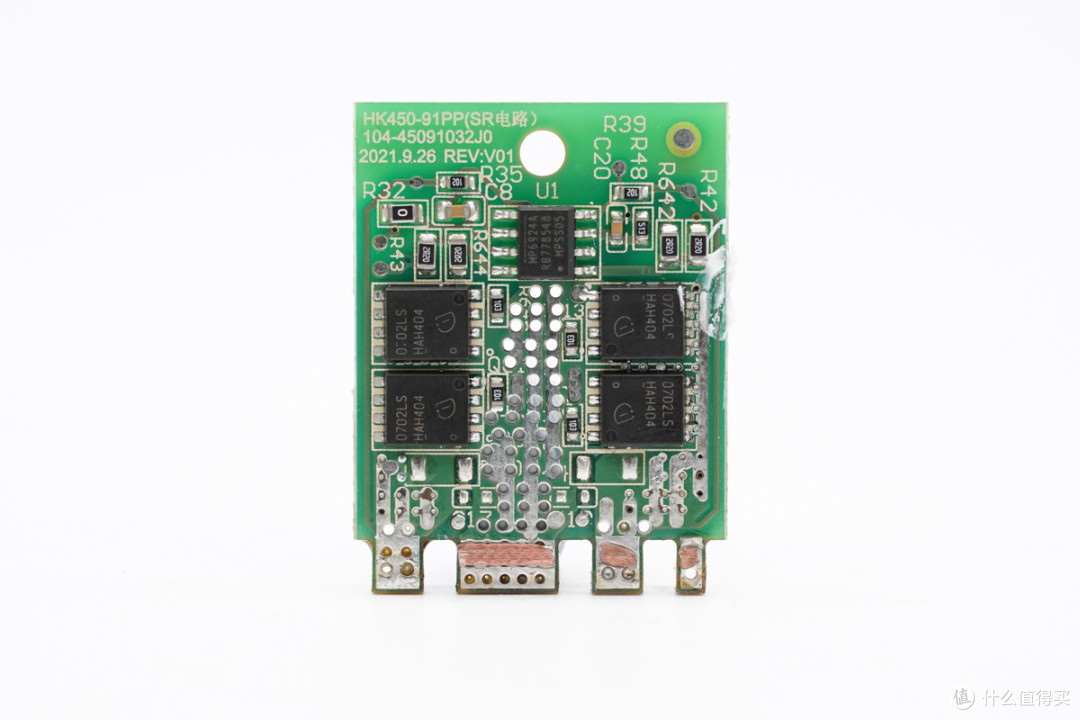

同步整流控制器和同步整流管焊接在垂直小板上。
小板背面焊接铜片增强散热。

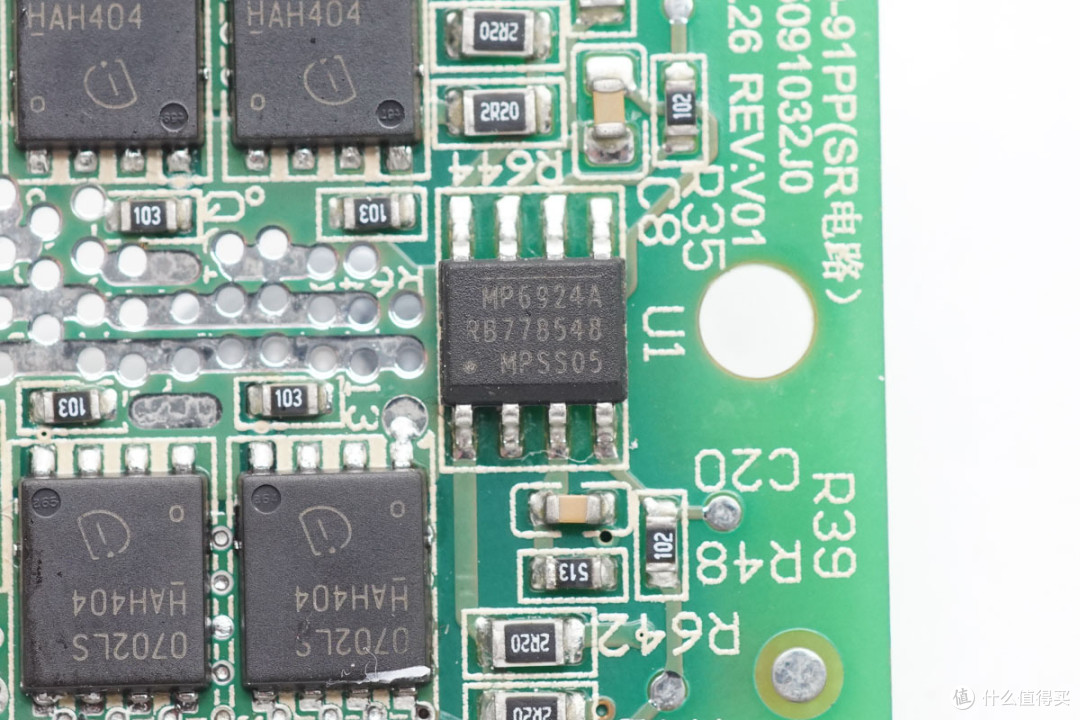

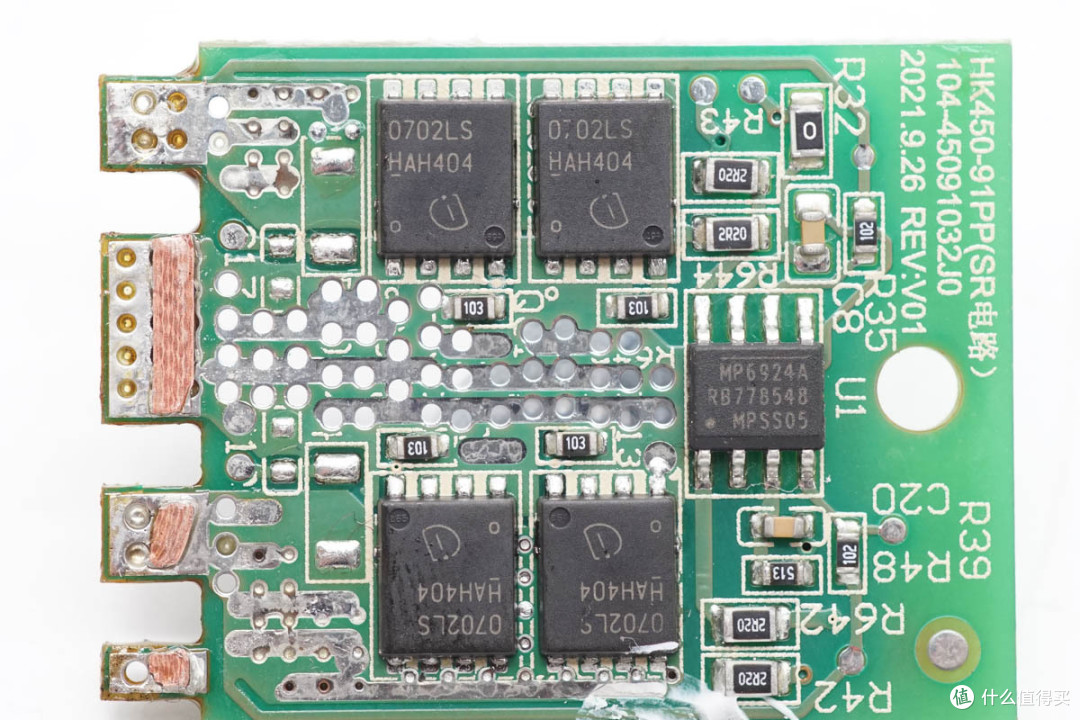

同步整流控制器来自MPS芯源系统，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用，采用SOIC-8封装。
同步整流管来自英飞凌，型号BSC0702LS，NMOS，耐压60V，导阻2.7mΩ，采用TDSON-8封装。

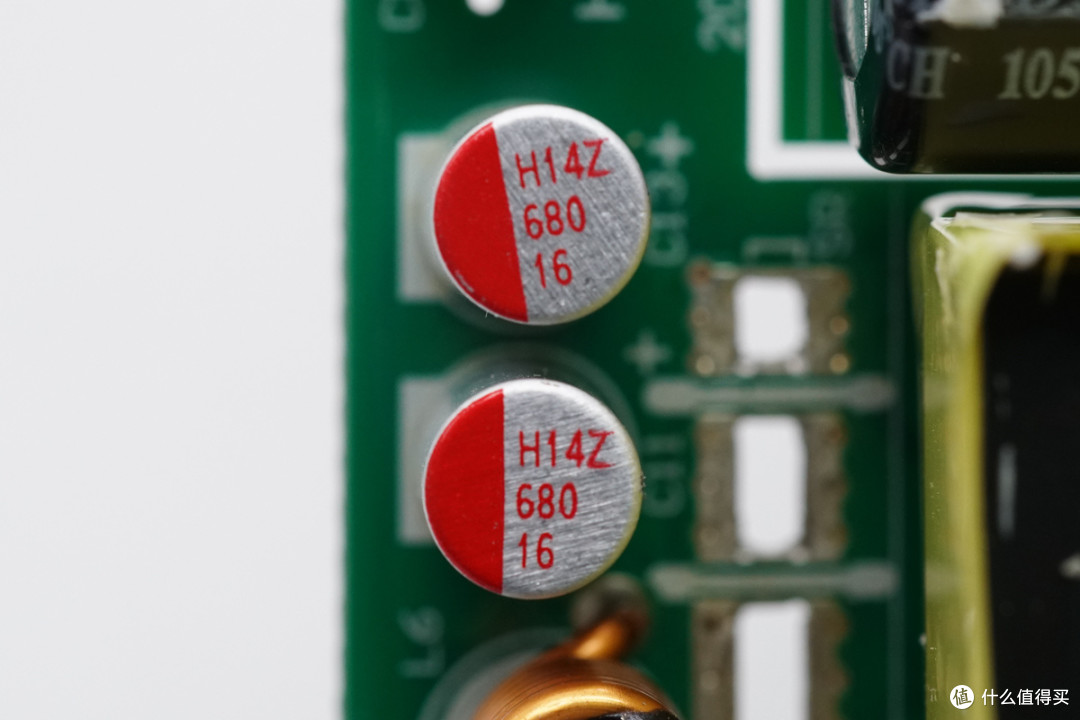

滤波电容来自艾华，规格为680μF16V。

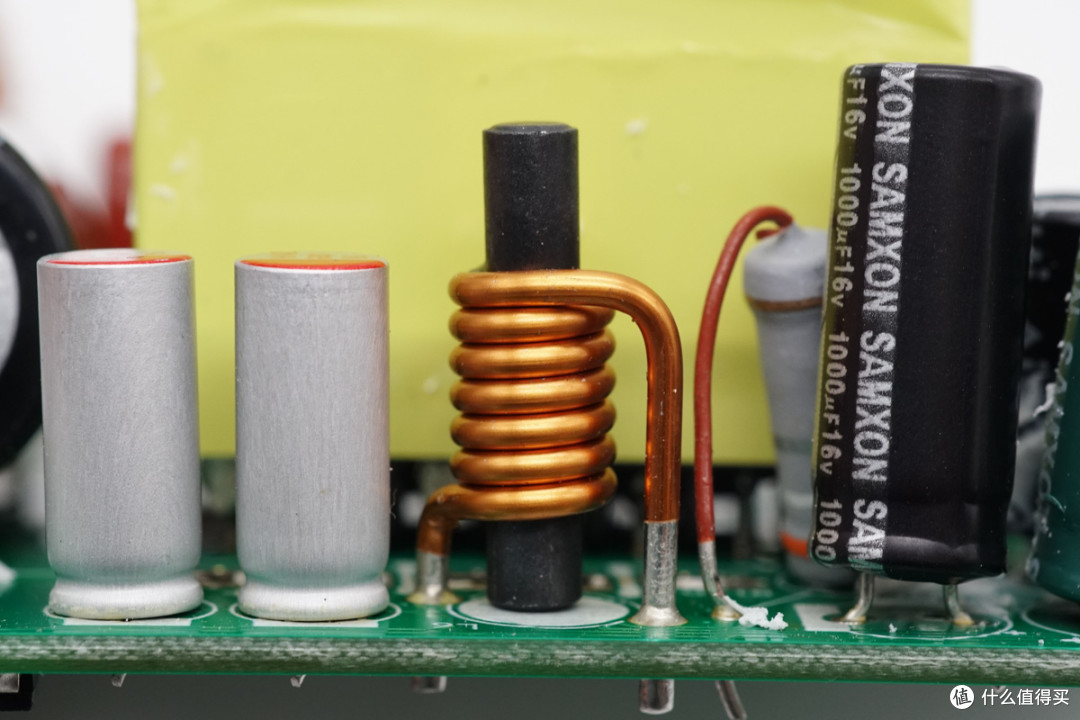

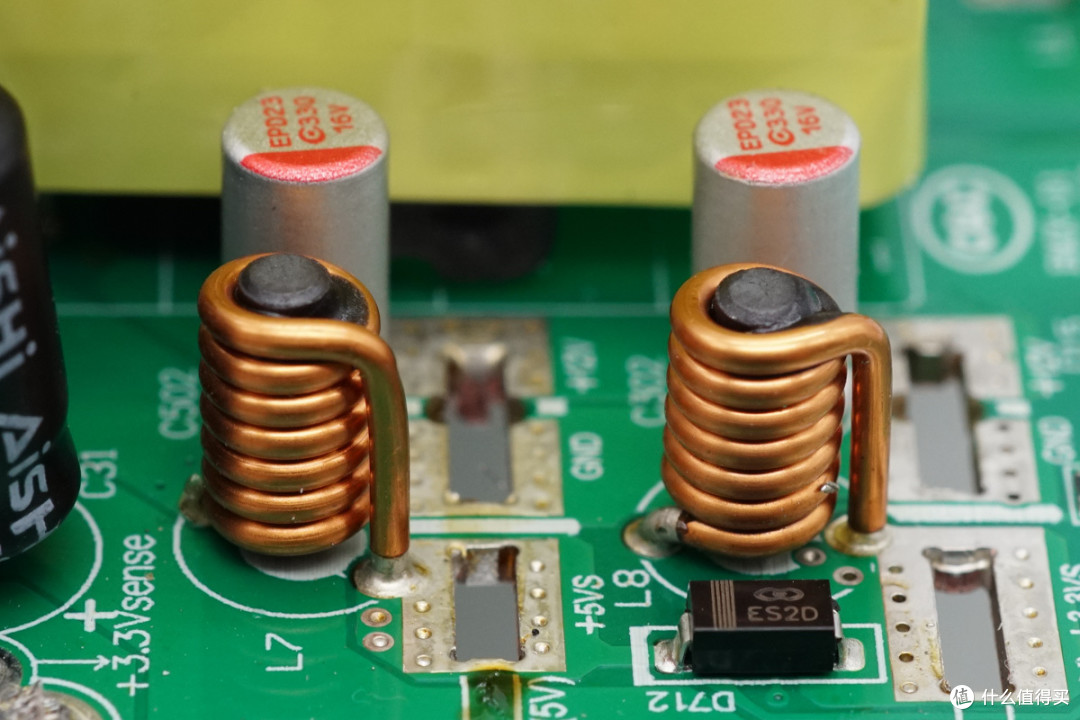

滤波电感采用漆包线绕制。

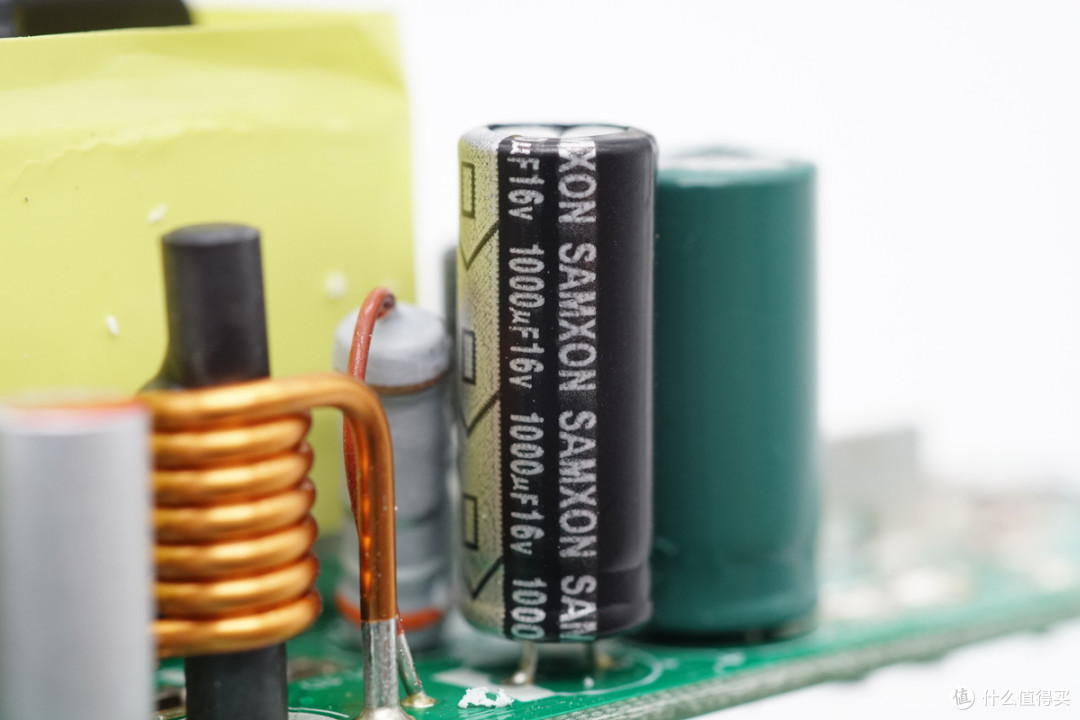

滤波电容来自万裕，规格为1000μF16V。
另一颗滤波电容规格为2200μF16V。

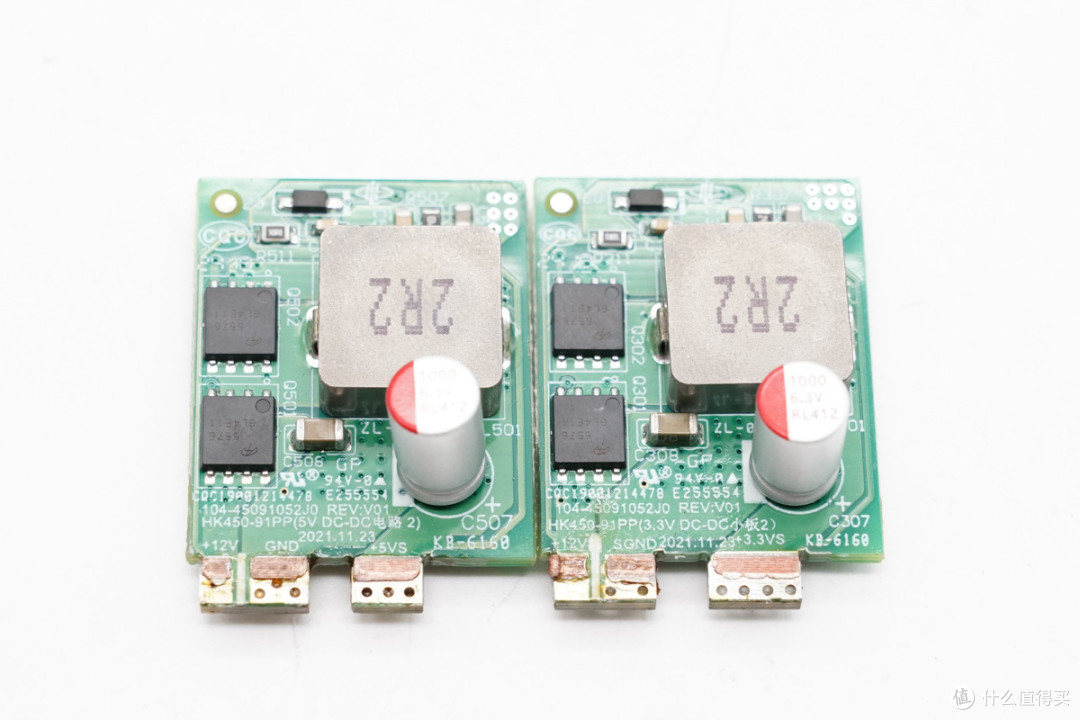

5V和3.3V输出通过独立小板进行转换，小板标注输出电压，正面设有降压电感，降压开关管和滤波电容。

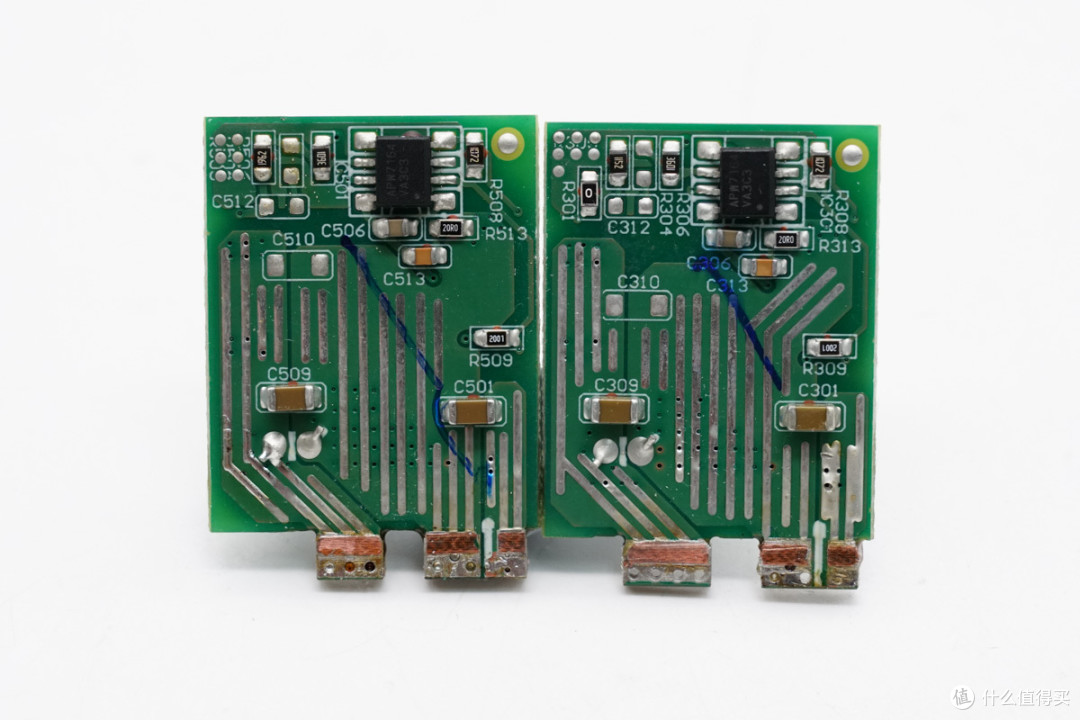

小板背面设有滤波电容和同步降压控制器，小板正反面用料完全相同。

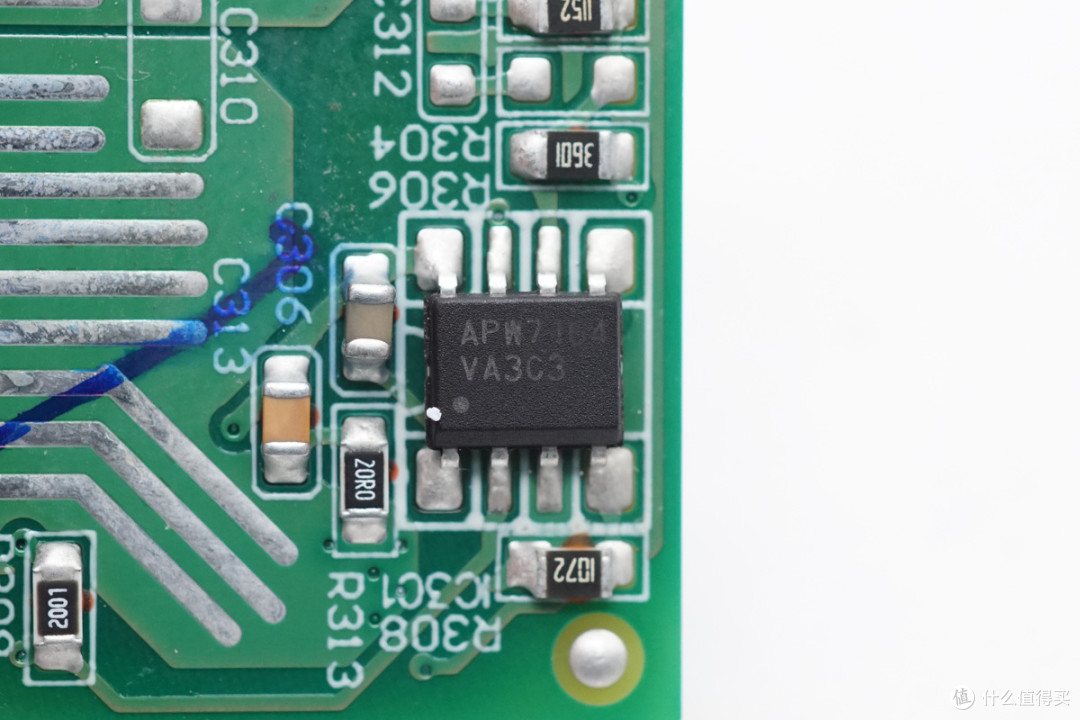

同步降压控制器来自茂达电子，型号APW7164，是一款电压模式的同步降压控制器，芯片内置软启动，开关频率固定200kHz，芯片支持欠压保护和过压保护，采用SOP-8封装。

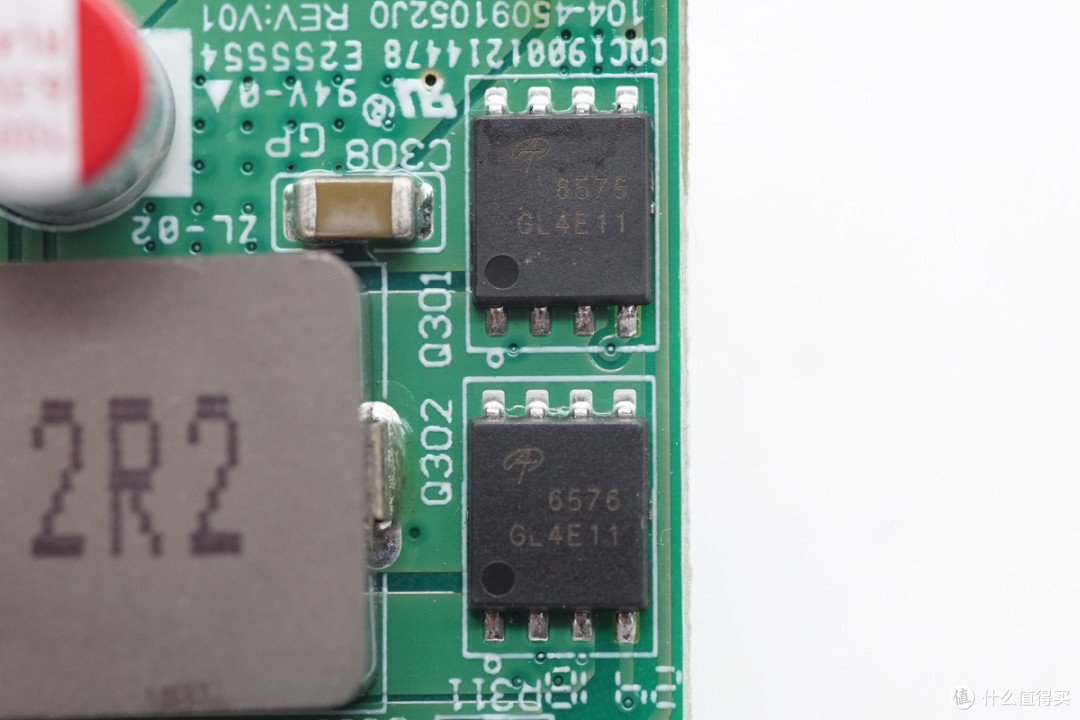

同步降压开关管来自AOS万国半导体，型号AON6576，NMOS，耐压30V，导阻3.9mΩ，具备低栅极电荷和高电流能力，适用于计算，服务器中DC/DC转换器应用，电信和工业隔离DC/DC转换应用，采用DFN5*6封装。

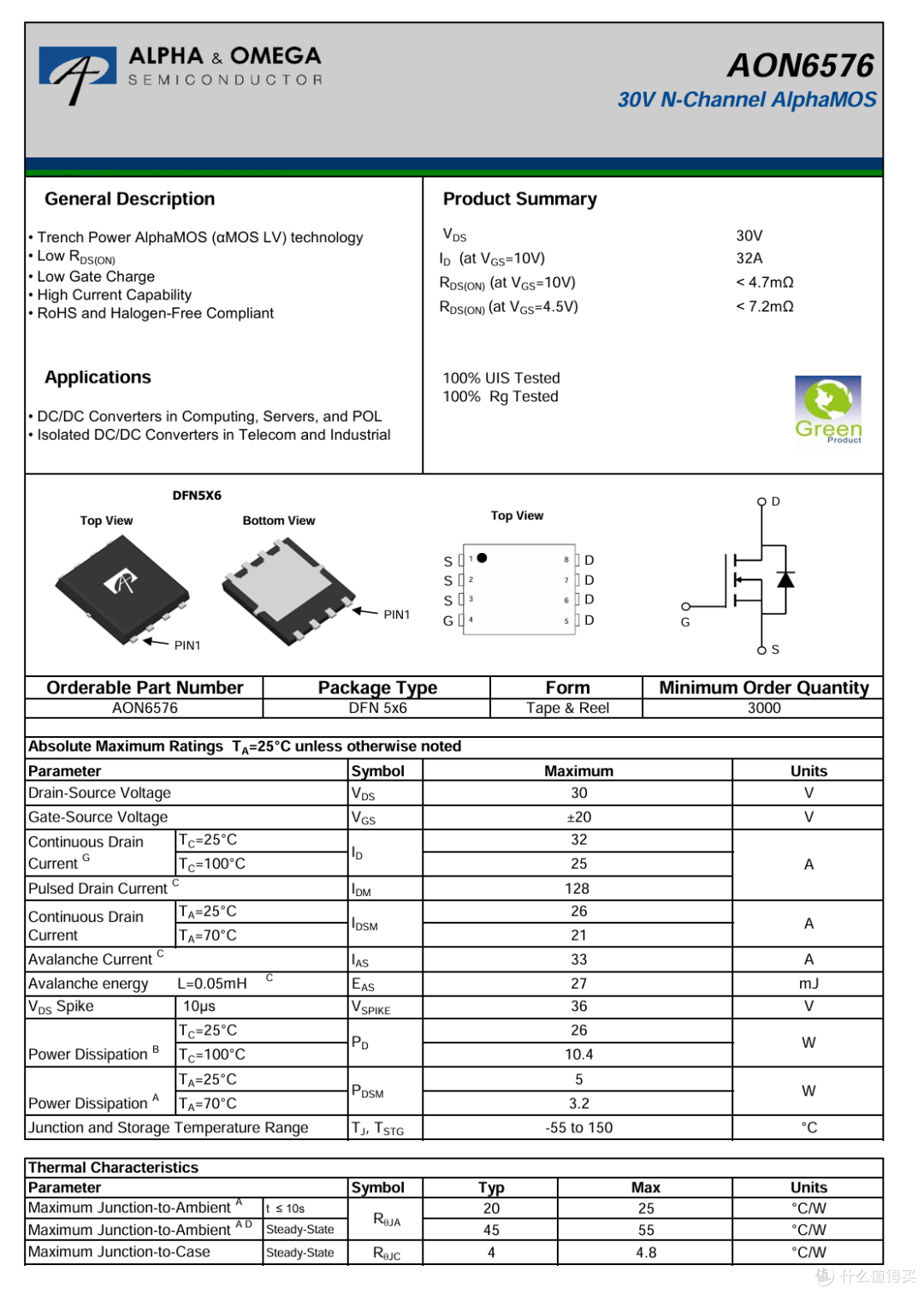

AOS万国半导体 AON6576 资料信息。

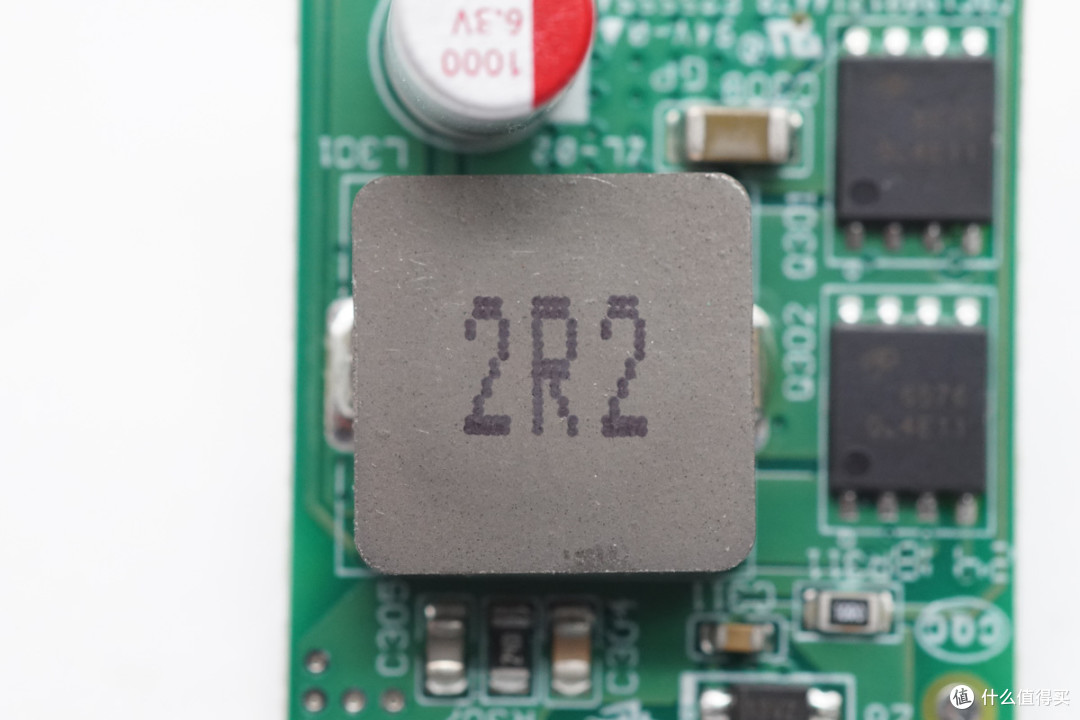

2.2μH降压电感特写。

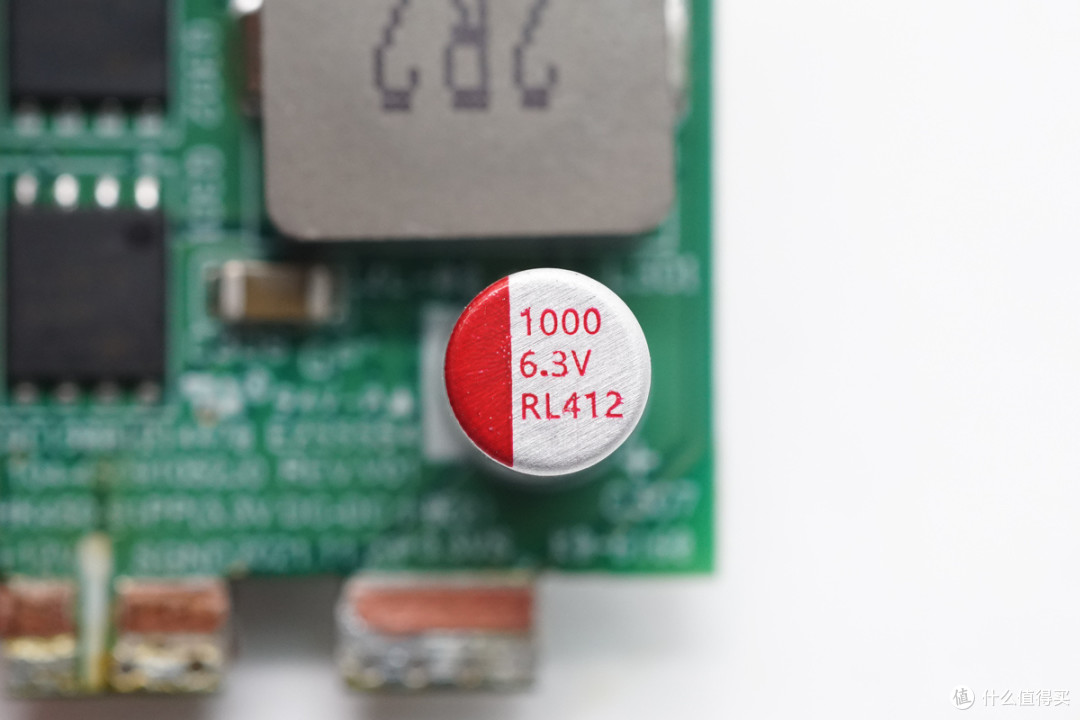

滤波电容来自柏瑞凯，为RL系列滤波电容，规格为1000μF6.3V。

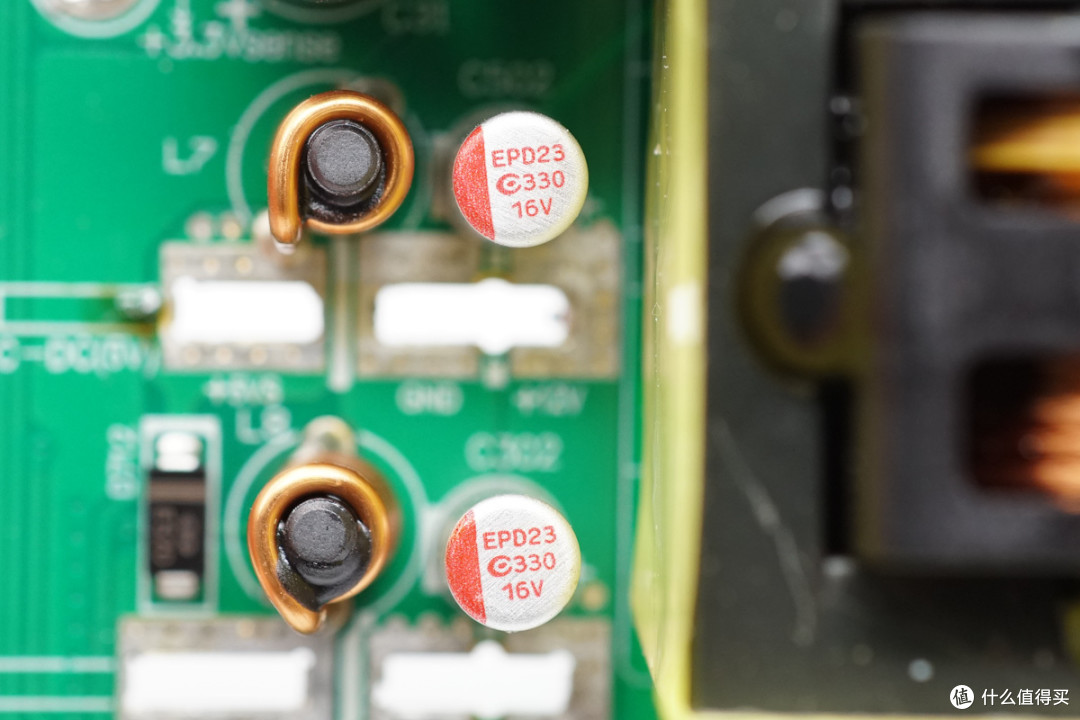

滤波电容来自钰邦，规格为330μF16V。
降压小板输出端设有滤波电感。

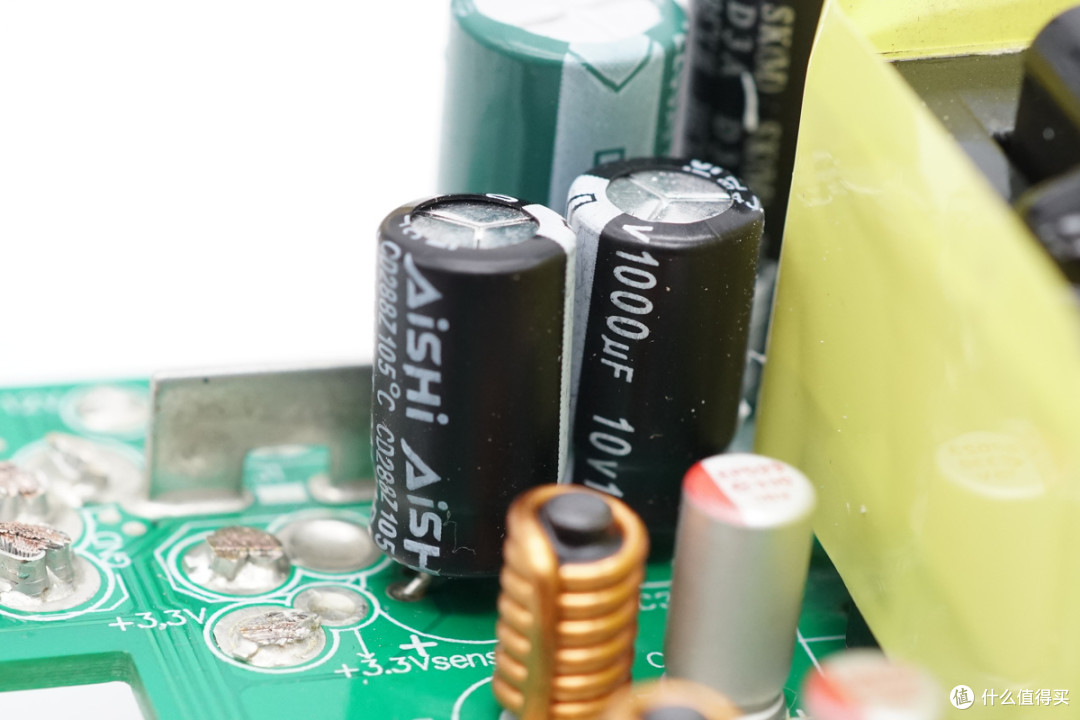

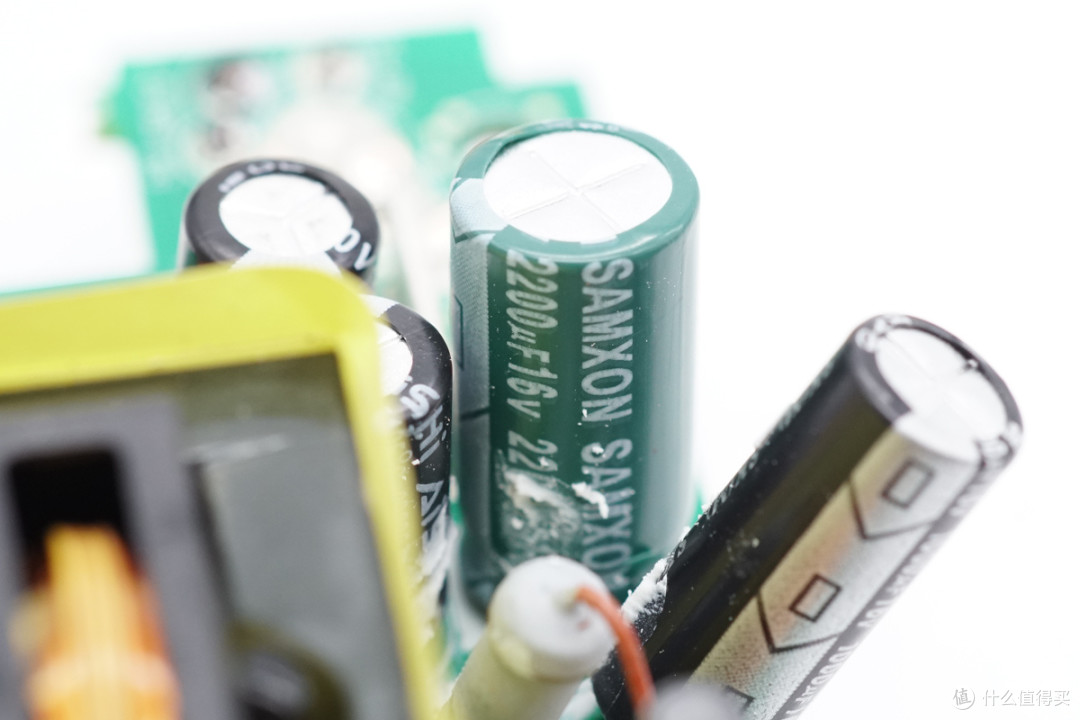

滤波电容来自艾华，规格为10V1000μF。

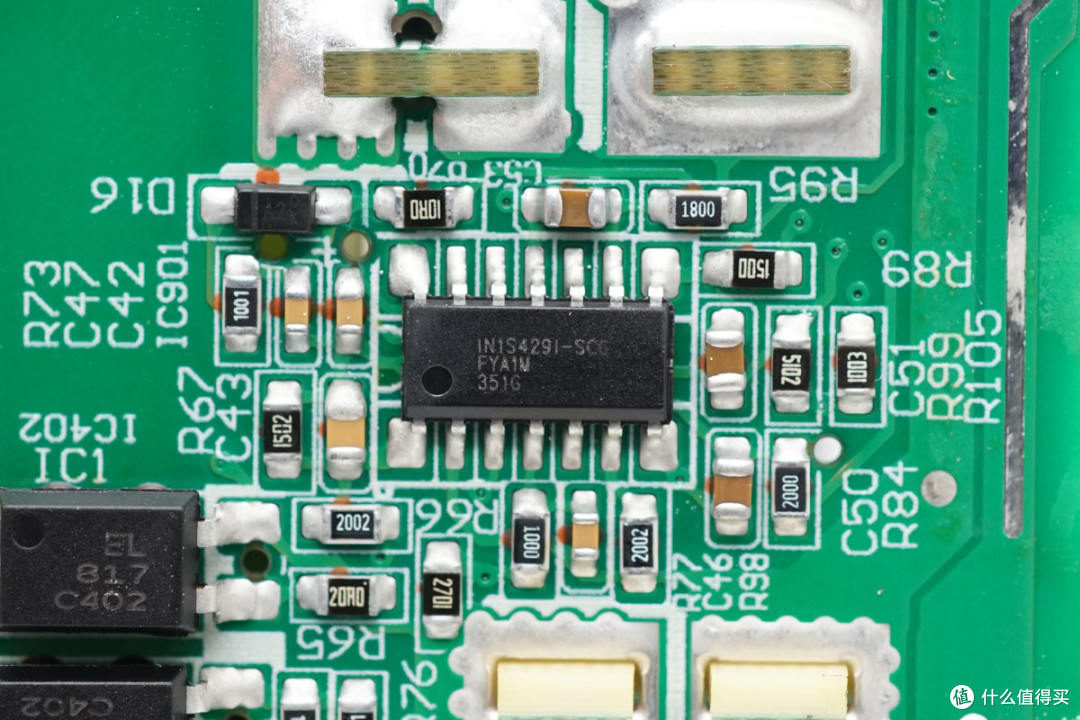

电源管控芯片来自极创，型号IN1S429I-SCG，用于3.3V/5V/12V的过压、欠压、过流、短路、以及过温保护，采用SOP-14封装。

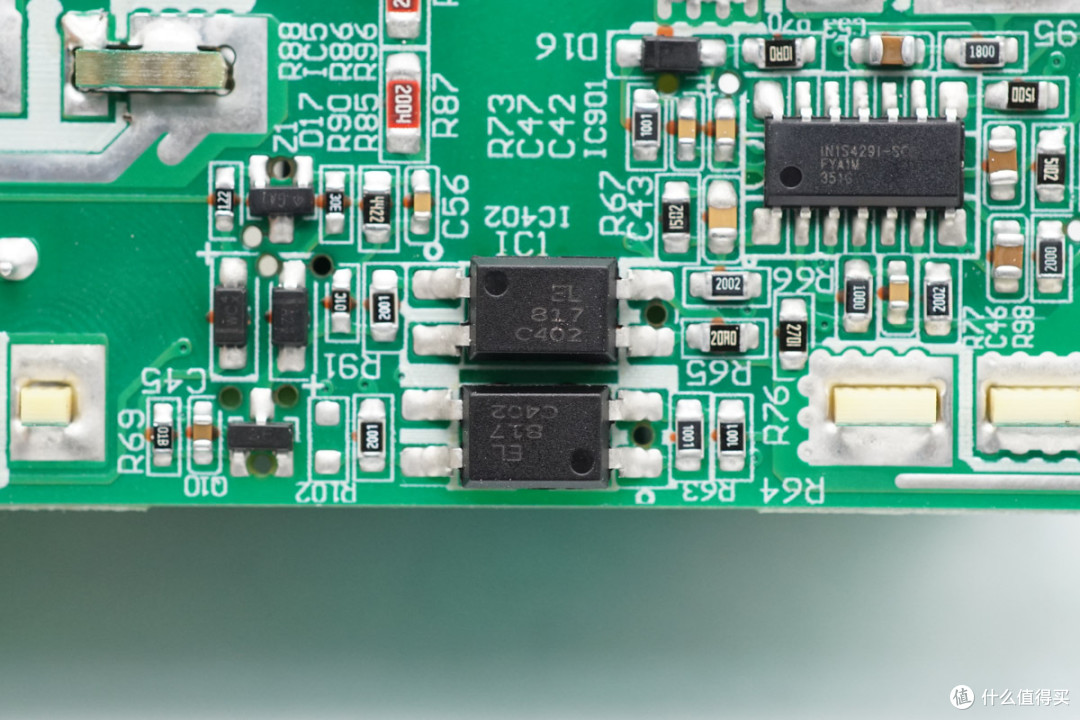

两颗EL817光耦用于反馈隔离。
用于控制散热风扇的三极管特写。

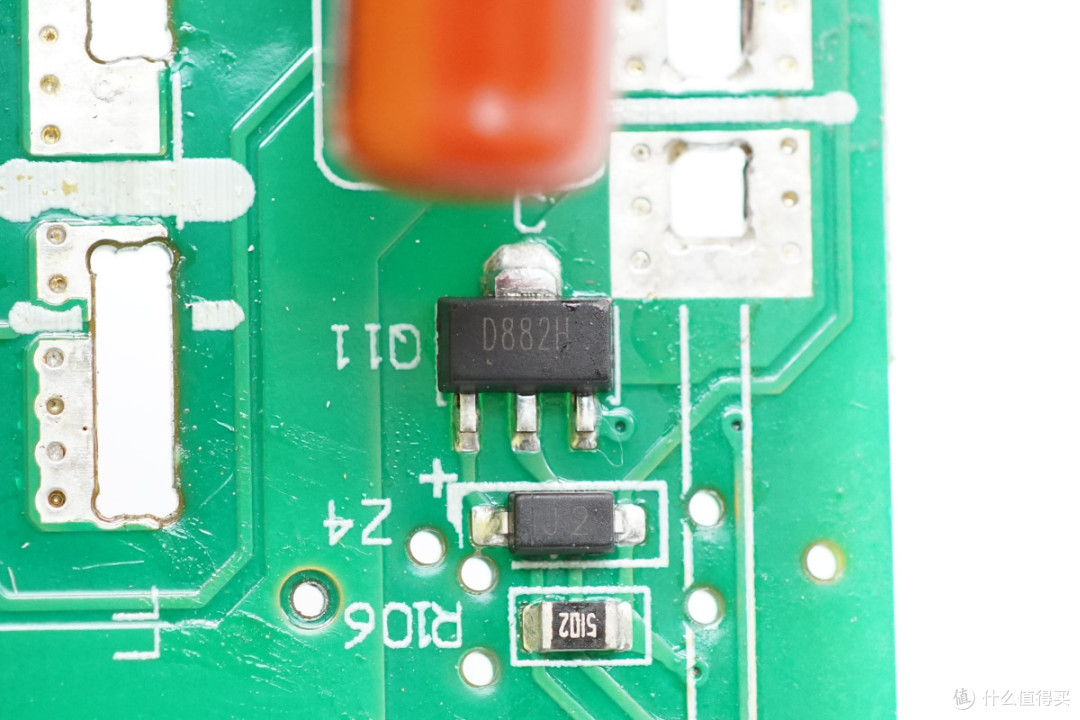

D882H三极管特写。

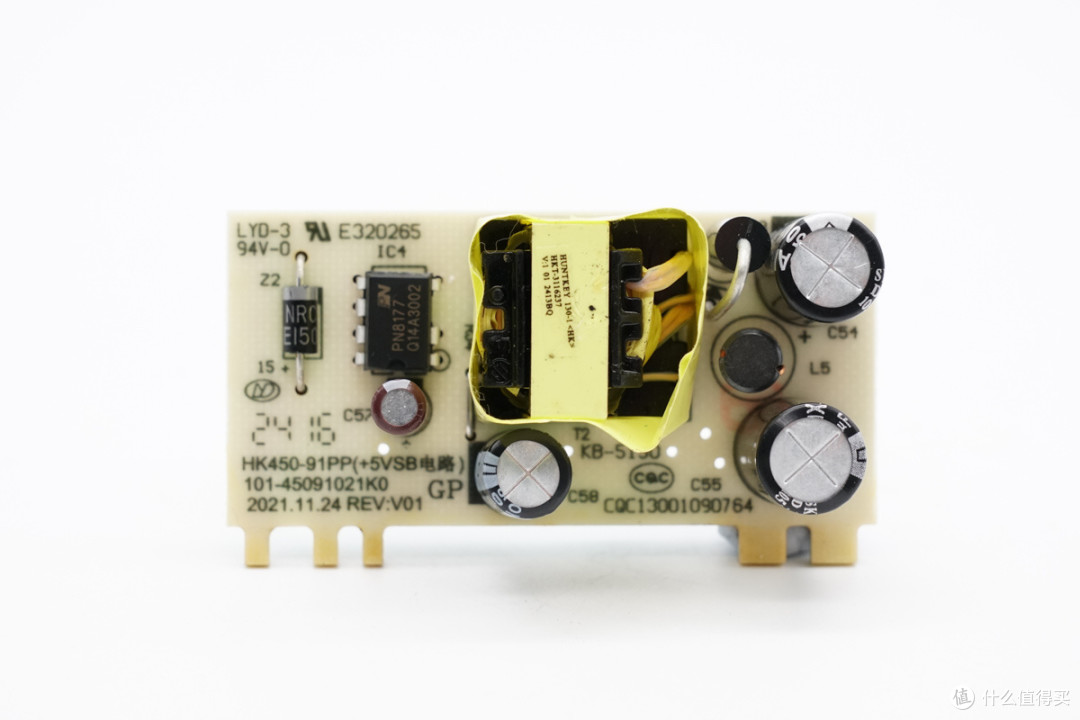

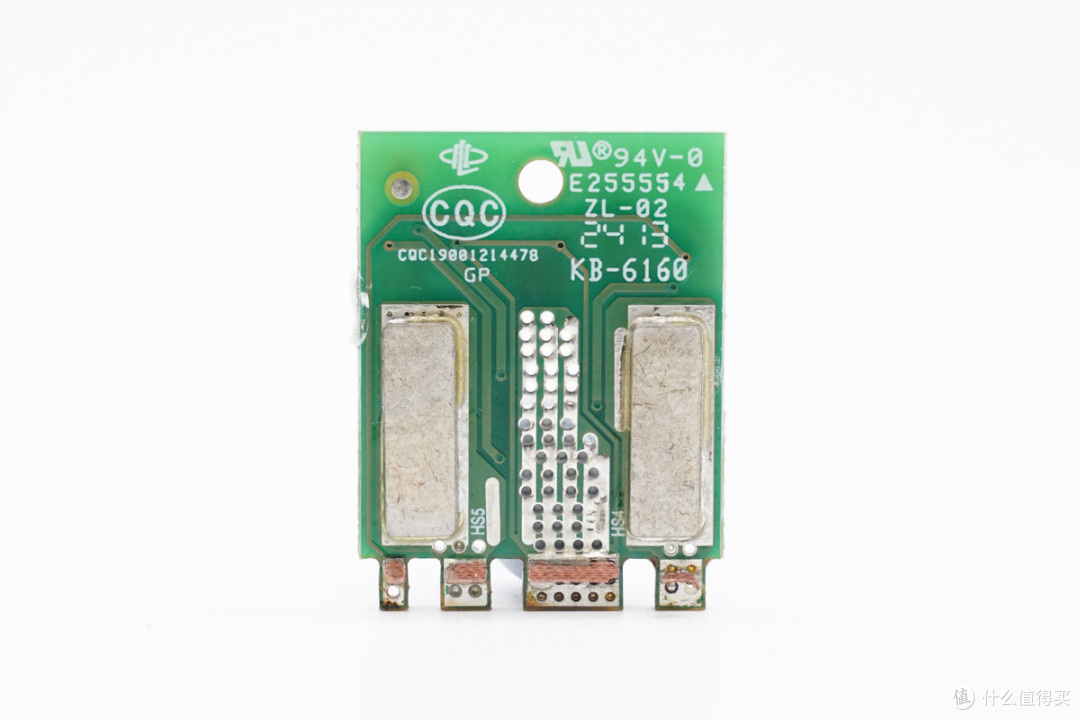

待机电源采用独立小板焊接，小板正面设有待机电源芯片，变压器，滤波电容和整流二极管。

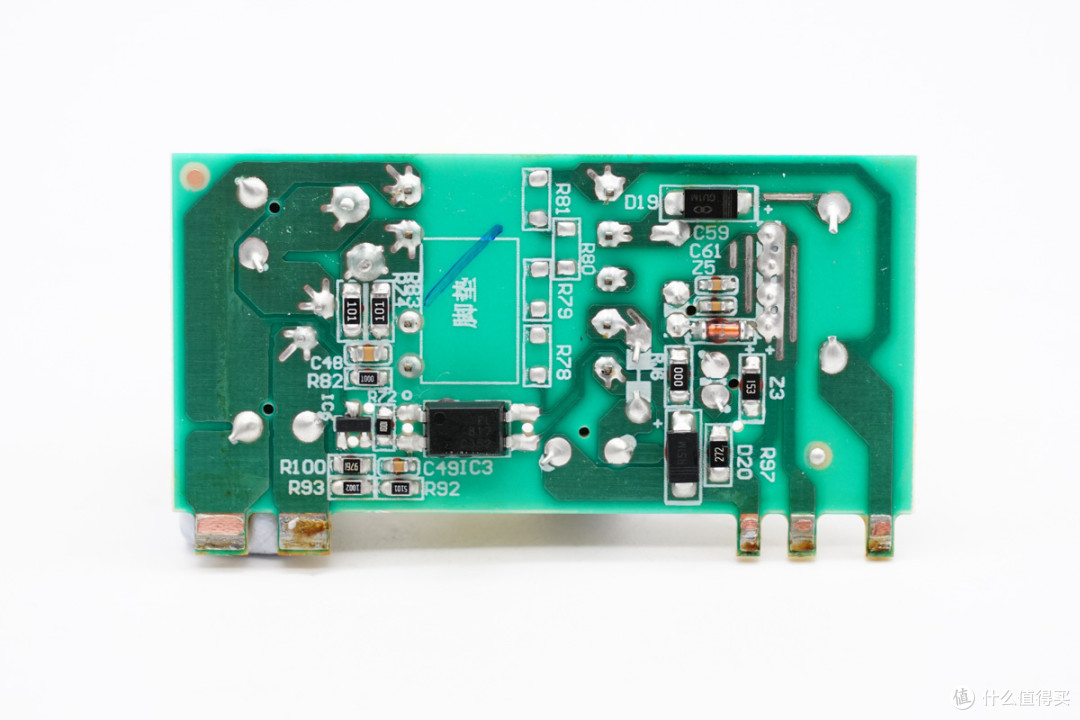

小板背面设有反馈光耦。

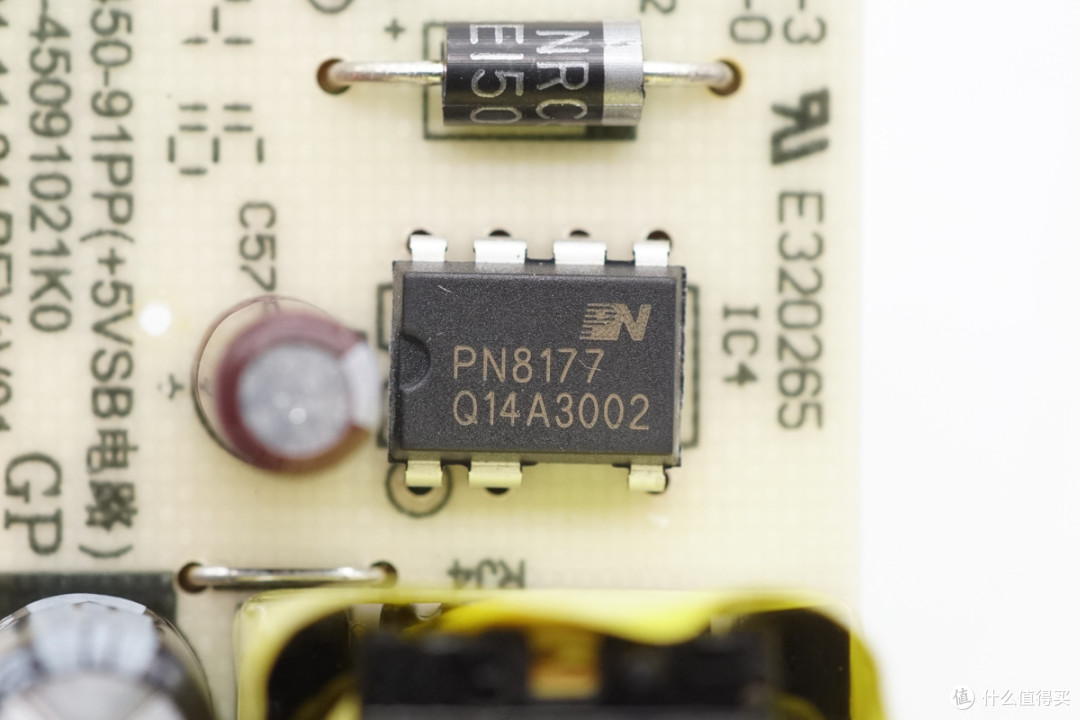

待机电源芯片来自芯朋，型号PN8177，芯片内部集成PFM控制器和800V耐压MOS，集成高压启动和自供电电路，具备全面的保护功能，采用DIP-7封装。

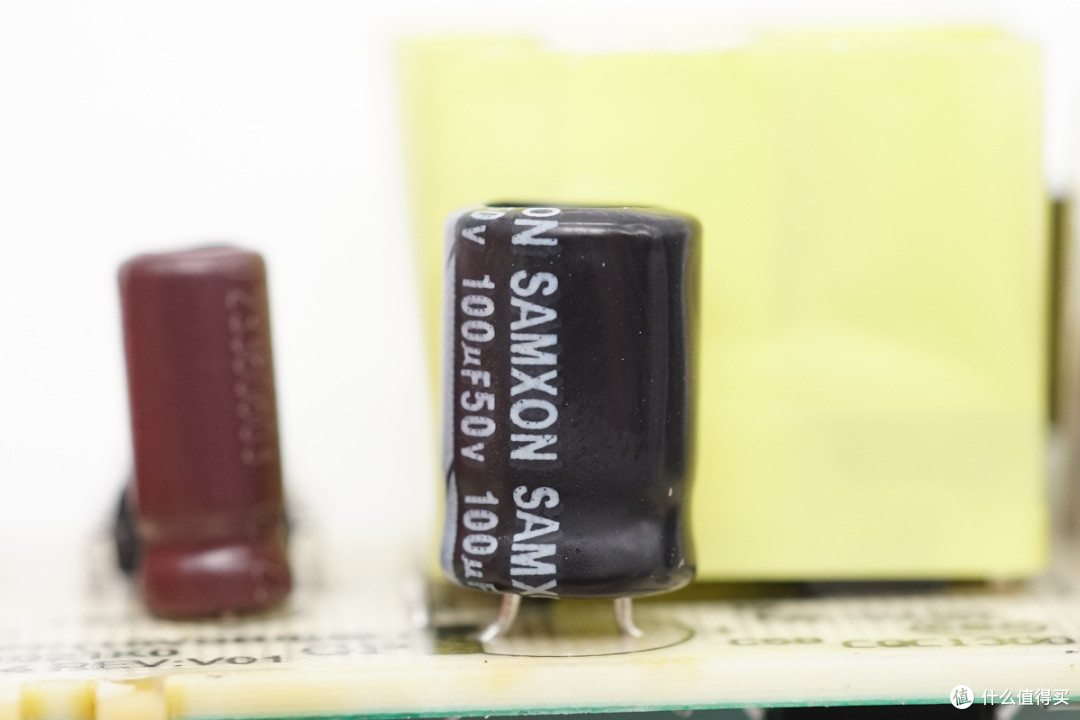

供电滤波电容来自万裕，规格为100μF50V。

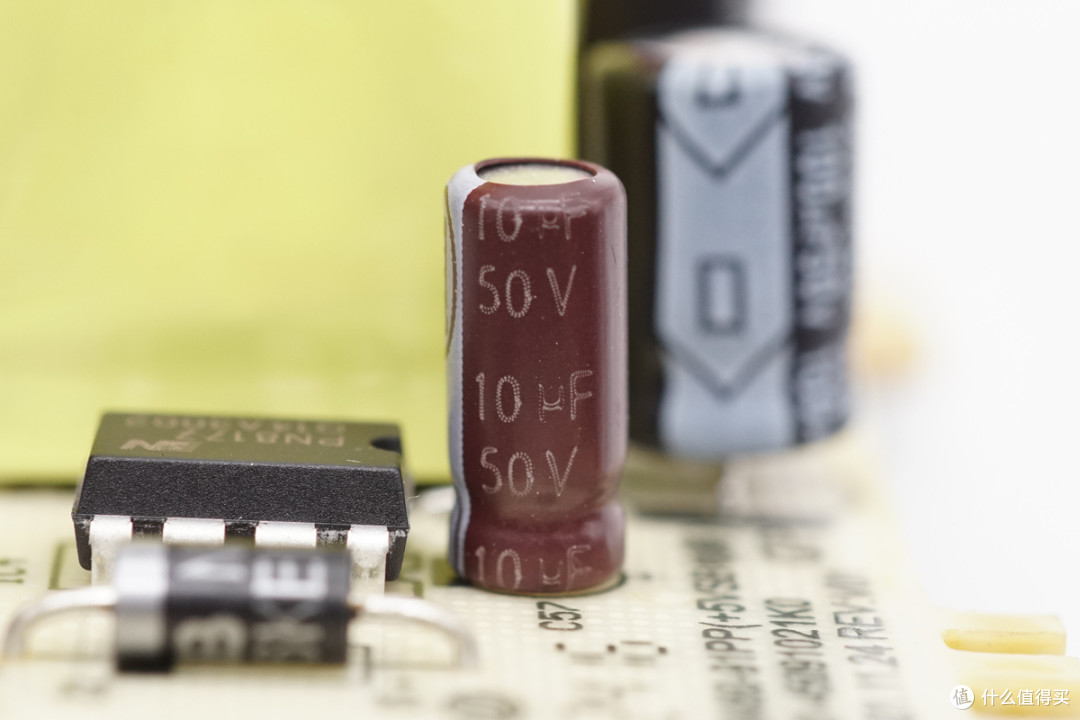

另一颗滤波电容规格为10μF50V。

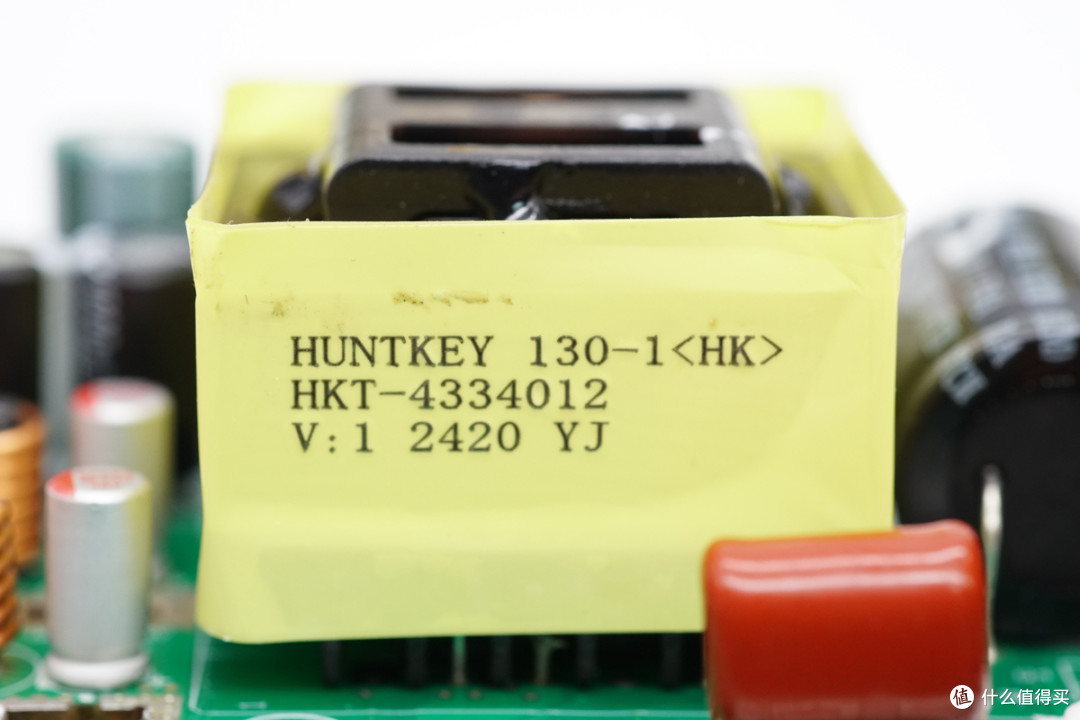

变压器严密缠绕胶带绝缘。

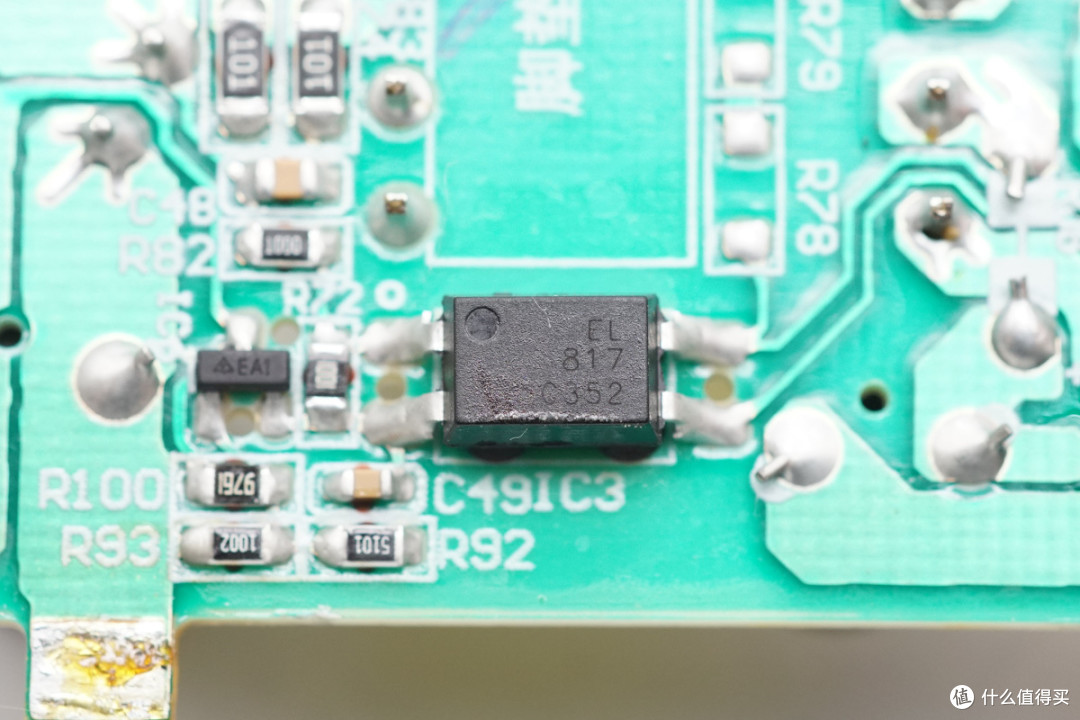

EL817光耦用于输出电压反馈。
整流管来自华微电子，型号SBR560，为肖特基二极管，规格为5A 60V，采用DO-201AD封装。

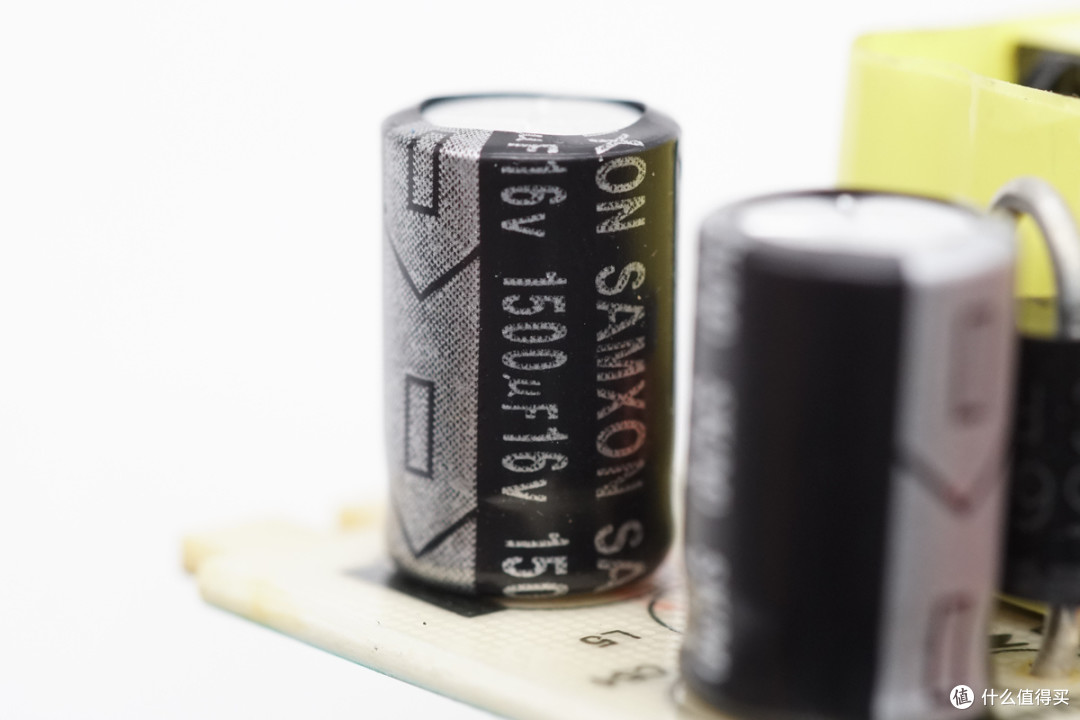

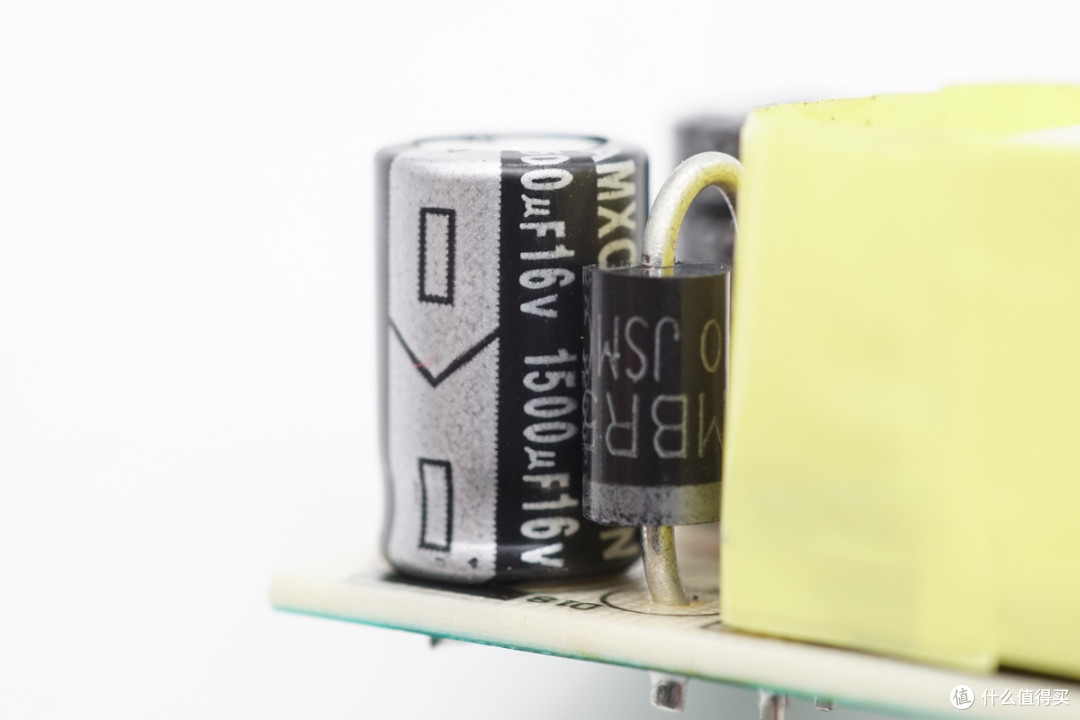

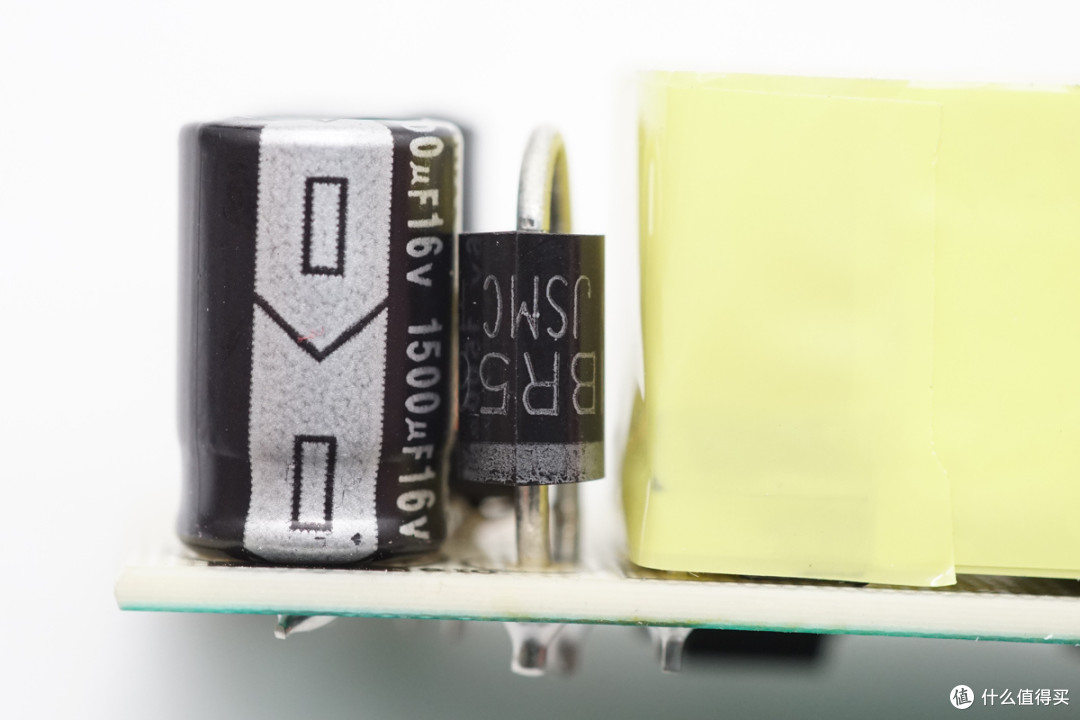

滤波电容来自万裕，规格为1500μF16V。

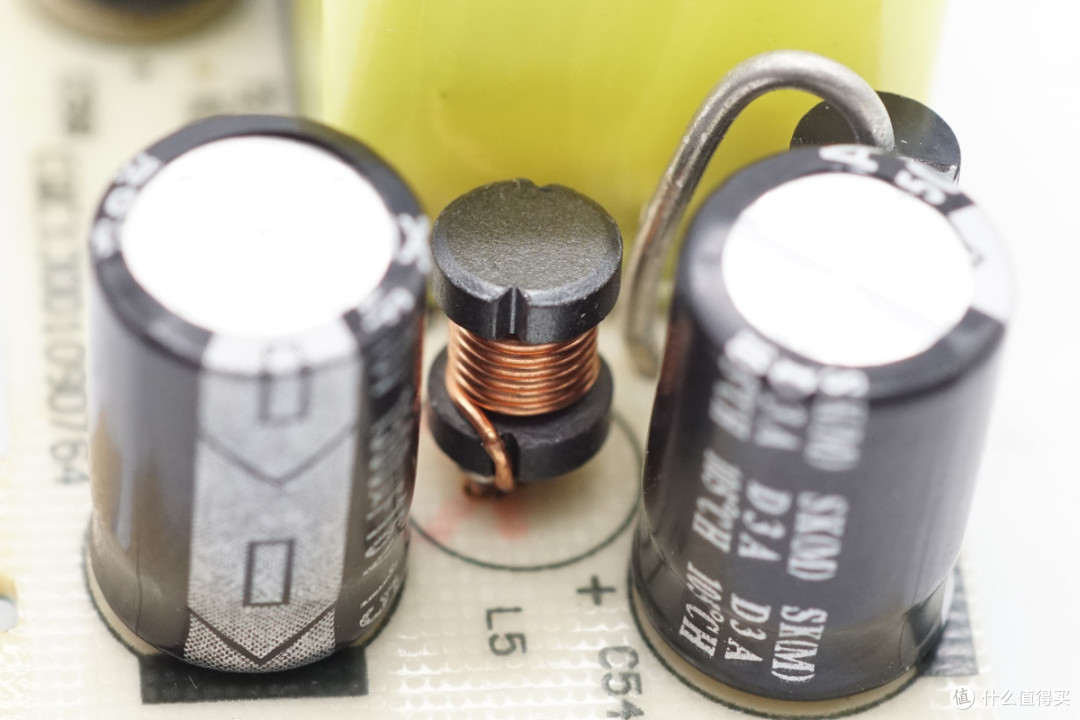

滤波电感采用漆包线绕制。
另一颗滤波电容规格相同。

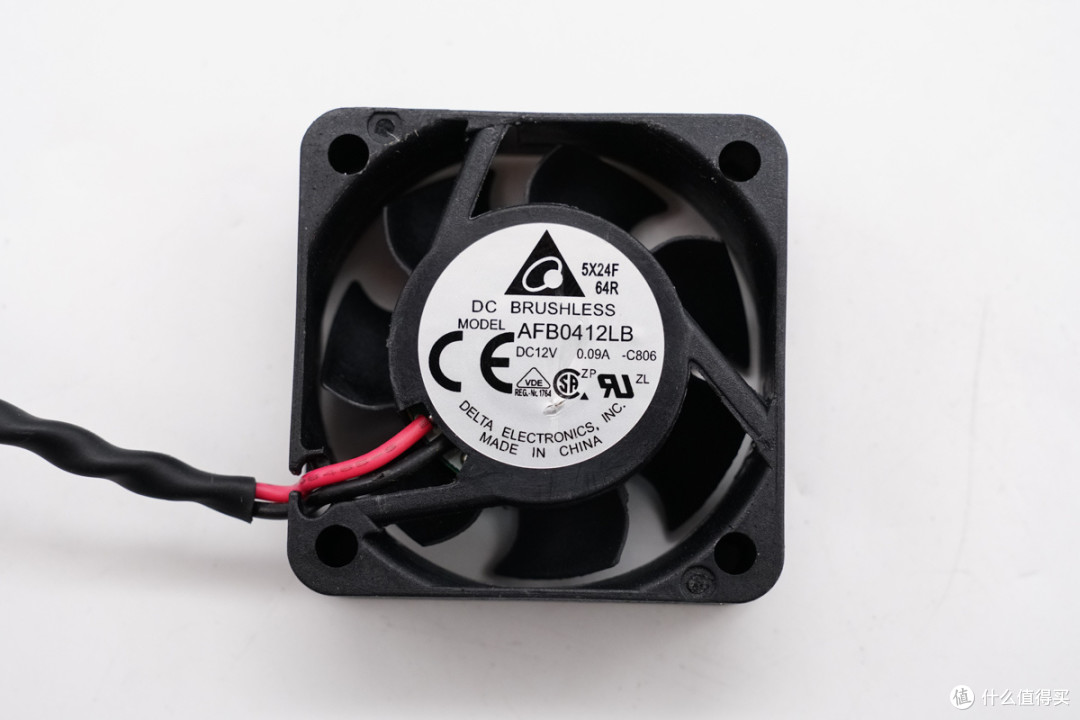

散热风扇来自台达，型号AFB0412LB，规格为12V 0.09A，中国制造。

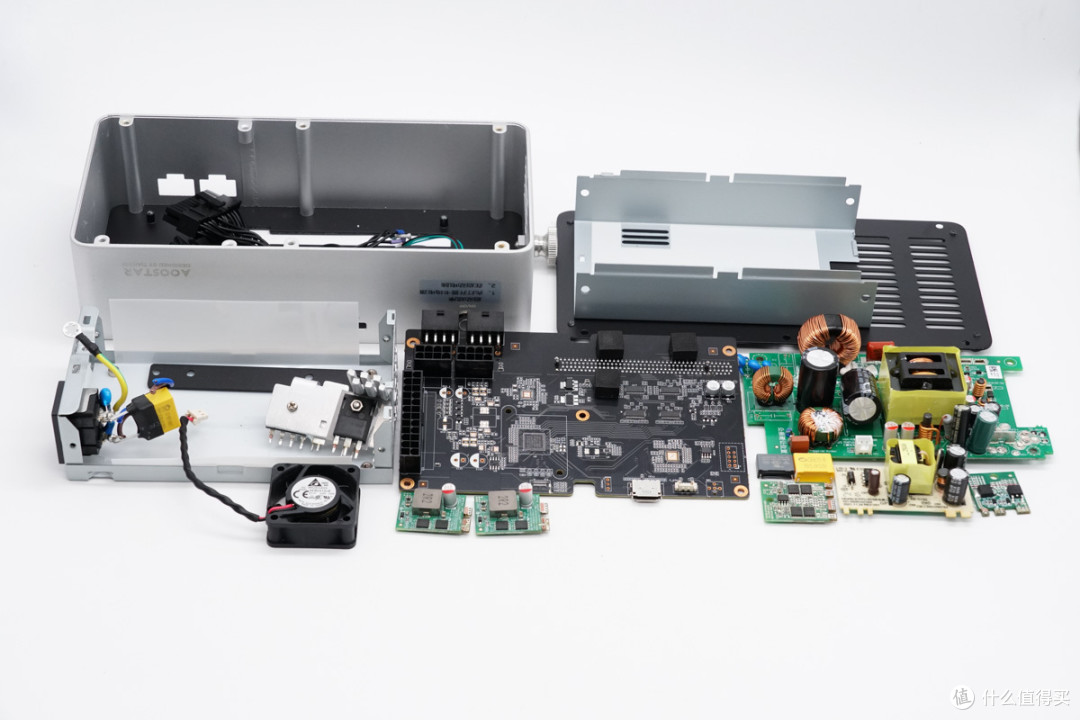

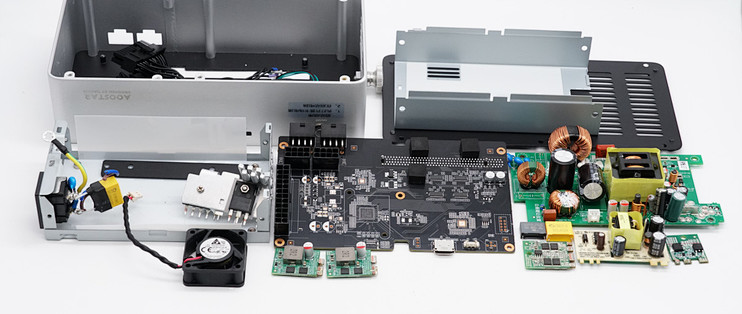

全部拆解一览，来张全家福。
服务器电源网拆解总结

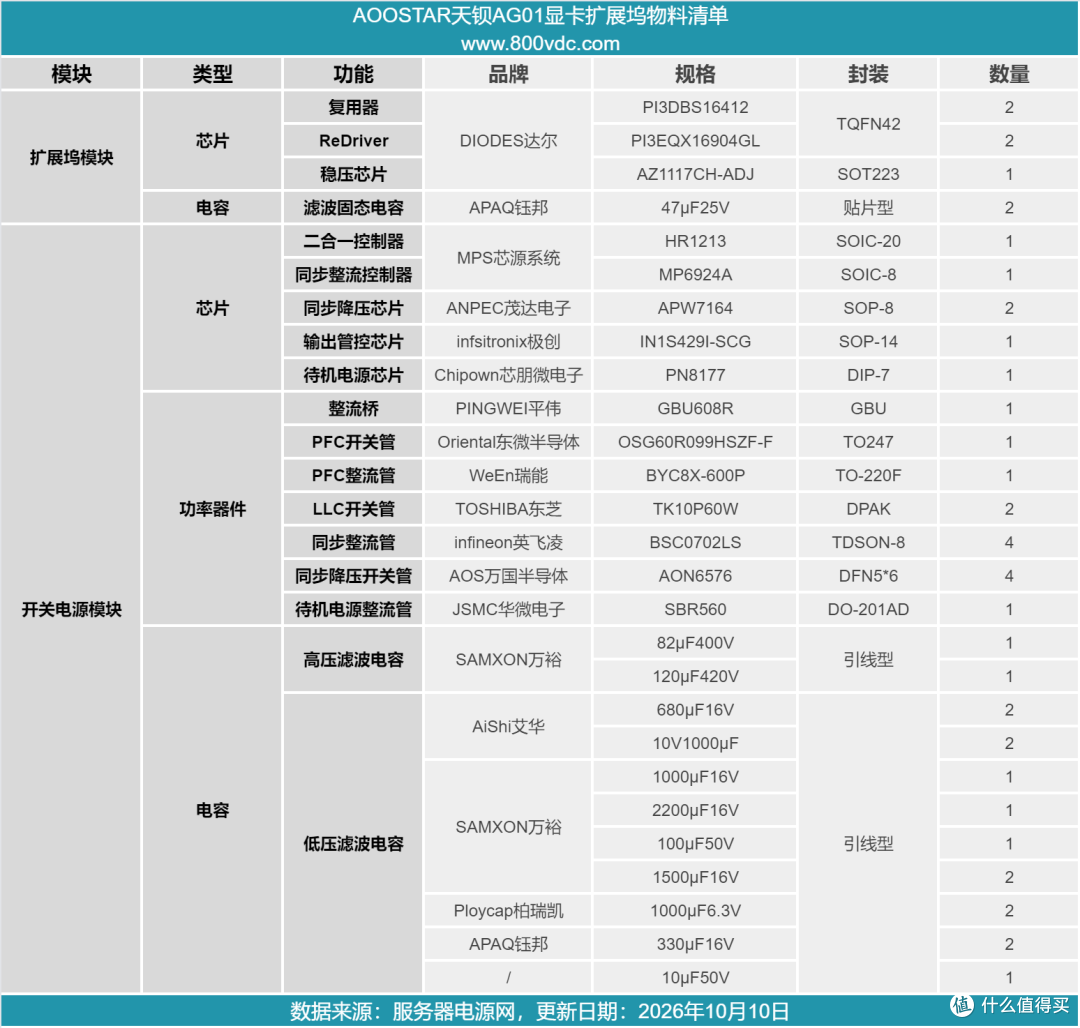

最后附上天钡AG01显卡扩展坞的核心器件清单，方便大家查阅。
天钡AG01显卡扩展坞采用铝合金外壳，内部集成电源，整体精致美观。机身设有OCuLink接口，用于连接笔记本电脑或迷你主机，接口支持PCIe4.0*4带宽。设有双8PIN插座，附带连接线为显卡供电。扩展坞正面设有PCIe插槽，用于连接显卡，侧面设有螺丝固定显卡，便于使用。
服务器电源网通过拆解了解到，天钡AG01扩展坞内置扩展坞模块和开关电源模块，开关电源模块通过插接件连接到扩展坞模块供电。扩展坞模块设有达尔PI3DBS16412复用器芯片用于输入切换，设有PI3EQX16904GL ReDriver芯片用于信号完整性优化，使用AZ1117CH用于稳压供电。
开关电源模块来自航嘉，采用芯源系统HR1213二合一控制器搭配MP6924A同步整流控制器，PFC开关管使用东微半导体OSG60R099HSZF-F，PFC整流管使用瑞能BYC8X-600P，LLC开关管使用东芝TK10P60W，同步整流管使用英飞凌BSC0702LS。
3.3V和5V输出转换使用茂达电子APW7164控制器，使用AOS万国半导体AON6576开关管。待机电源芯片使用芯朋微电子PN8177，使用万裕，艾华，柏瑞凯和钰邦电容滤波。扩展坞内部器件均为知名品牌，做工用料扎实可靠。
