拆解报告：Apple苹果雷电3 100W快充CC同轴线

最近我们拿到了一根苹果雷电3 100W快充CC同轴线，和其它品牌的雷电线比起来，苹果这根要长的多，用起来也相对会舒服一些。自上一次我们拆解苹果雷电3线到现在已经过去了2年多的时间，如今科技产品更新换代非常快，不知道这两年过去了苹果是否对自家的雷电3线做出改进。下面就让小编来一探究竟。

此前我们还拆解了70cm Thunderbolt 3 （雷电 3）同轴线和高质Thunderbolt 3 （雷电 3）双USB-C线两款雷电3数据线，小伙伴们也可以对比看看。

一、苹果雷电3数据线外观

Apple苹果这款雷电3线两头均为USB Type-C接口，线缆通体白色，苹果一贯的设计风格，线缆粗壮而且长，即便是普遍做工很好的雷电线，苹果这款也能力压同类一头。

线身采用白色TPE材质，表面光滑无毛刺。

线头外壳采用亮面烤漆处理工艺，光滑洁白，外壳上印有雷电3线典型的闪电logo。

USB-C公头内部特写，满PIN设计。

两端线头和线身交界处进行了抗弯折处理。

数据线长约82cm，跟充电头网以往拆解的雷电3数据线比起来，又到了一个新的高度。

使用游标卡尺实测数据线线身直径4.41mm，非常粗壮。

使用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V/5A，由于目前POWER-Z KM001C测试仪对雷电3线材的数据部分没有定义，所以显示为USB-C 3.1 Gen2（10Gbps），该线材的实际数据传输能力为40Gbps。

实际充电测试，使用苹果这根雷电3线搭配100W充电器给100W移动电源充电，显示充电电压19.1V，电流5.2A，充电功率达到98.8W，测试表明该线缆支持100W充电，并且充电时线缆正常工作，没有出现异常情况。

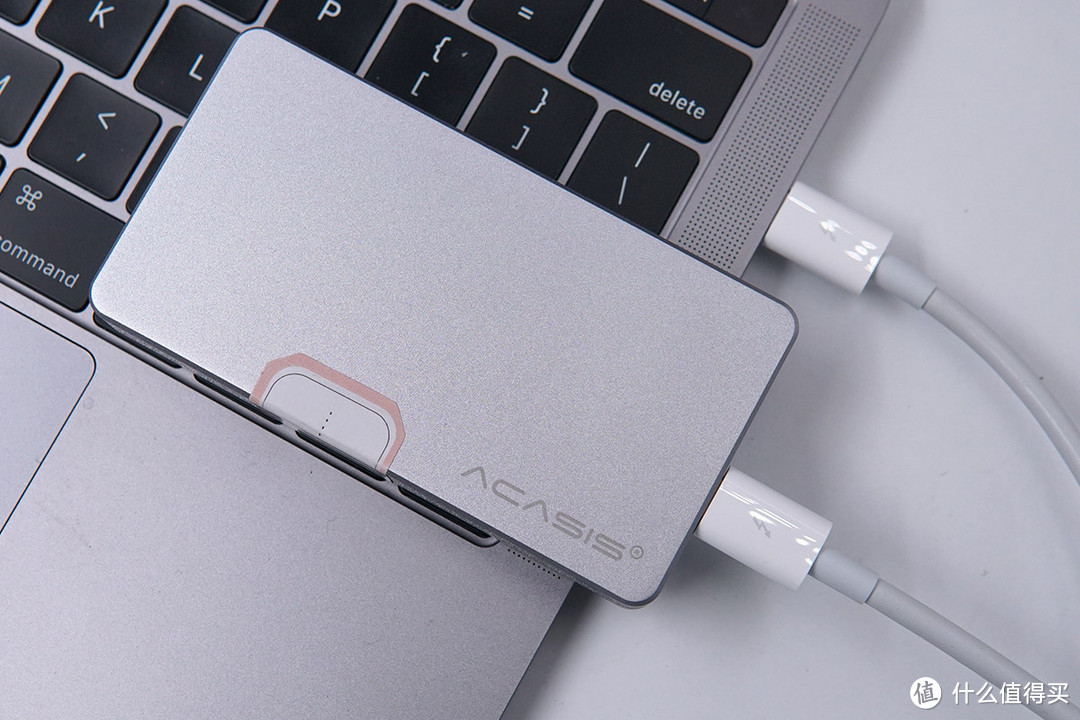

使用这根雷电3线搭配ACASIS阿卡西斯雷电3移动硬盘盒FA-TB34进行数据传输能力的测试。

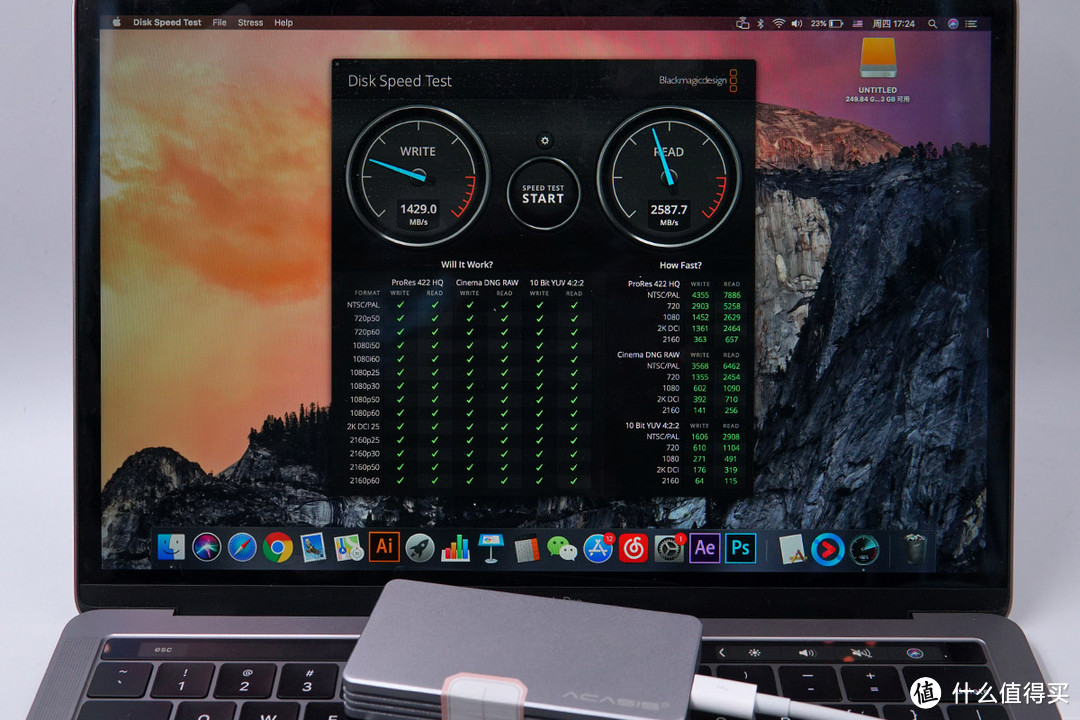

如MacBook屏幕上所示，经过一段时间的测试，各项数据指标均完美达成。

如表中所示，实测得写入速度可达1429.0MB/S，读取速度可达2587.7MB/S，通过搭配苹果这根雷电3，使得阿卡西斯这款硬盘盒的最大读写速度得到了充分展示，与直插电脑的速度几乎一致，同时也突破了USB3.1 Gen2的速度。

二、苹果雷电3数据线拆解

切割开塑料外壳，内部使用金属钢套进行全封闭式保护，钢套边缘布满了整整两圈密集的焊点，封装相当牢固。

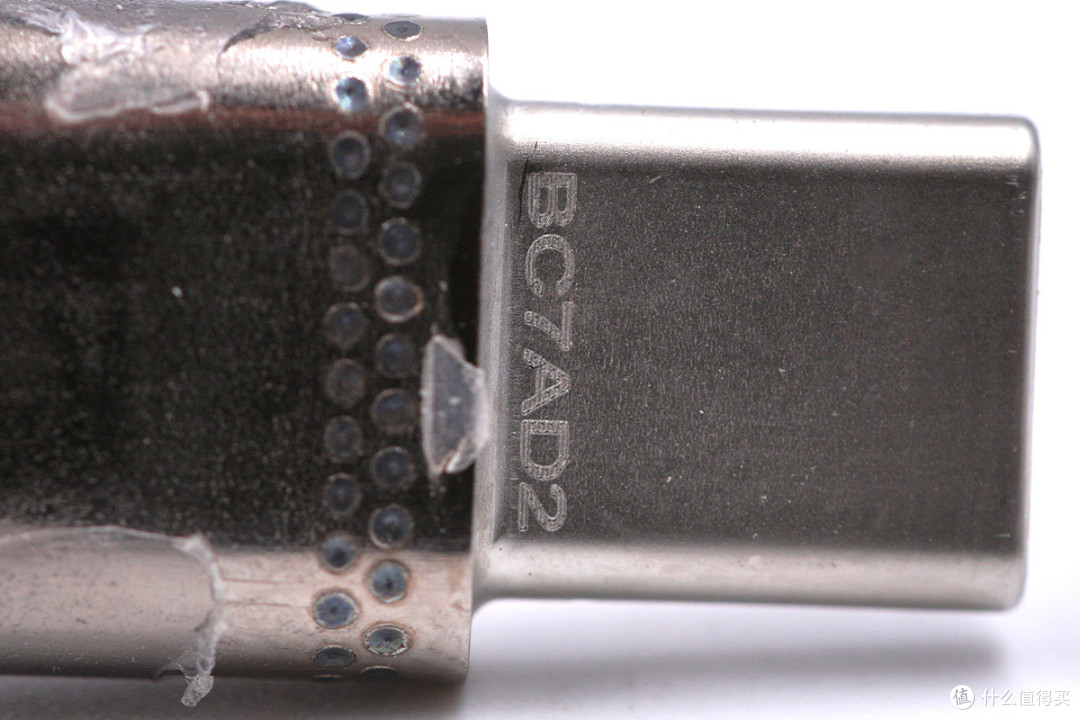

USB-C公头靠近钢套出镭雕有“BC7AD2”字样。

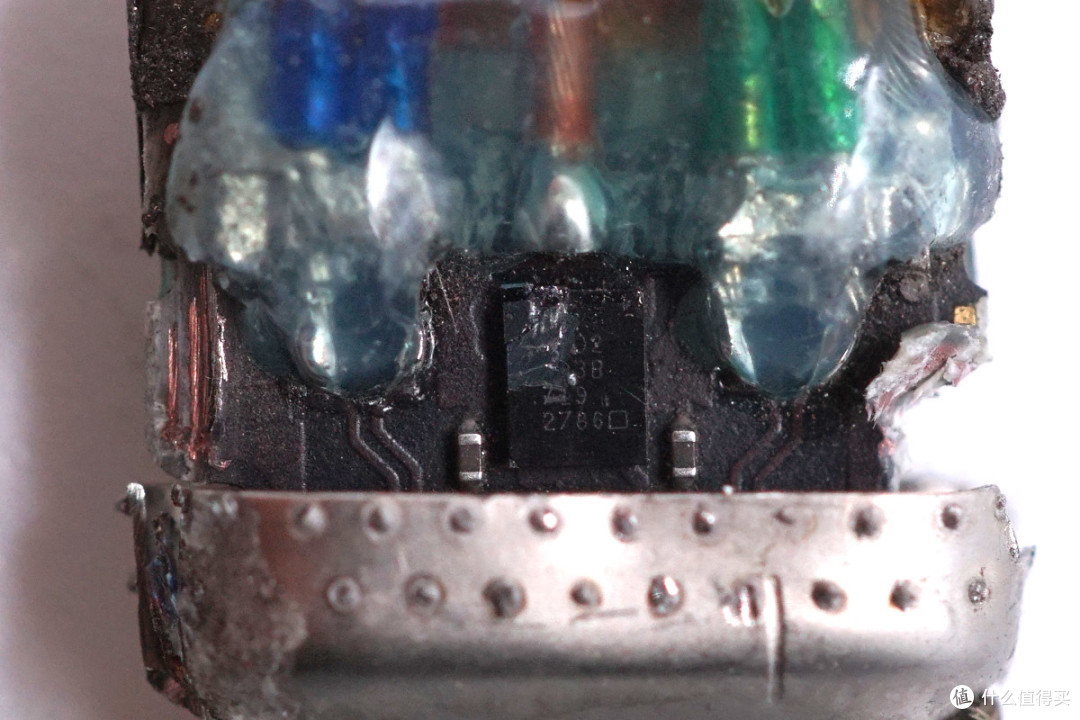

将钢套拆掉，PCB板上有一颗芯片，线芯焊接处注塑进行固定保护，通过拆解可以看到内部是同轴线，绿色和蓝色的线有两个焊点。

E-Marker芯片特写，丝印2786。

板子另一面的线芯同样整齐排列焊接并注塑保护。

将数据线的另一头也拆开，设计做工一样，并且也有一颗芯片。

芯片特写，丝印CPD2 L038 719 2786。

将线身切开一个斜面，内部是线径大小不一总共15根线芯，线缆粗壮也就在情理之中了。

割开线身塑料外皮，可以看到由很多细丝组成的金属屏蔽网。

屏蔽网下面是锡纸屏蔽层。

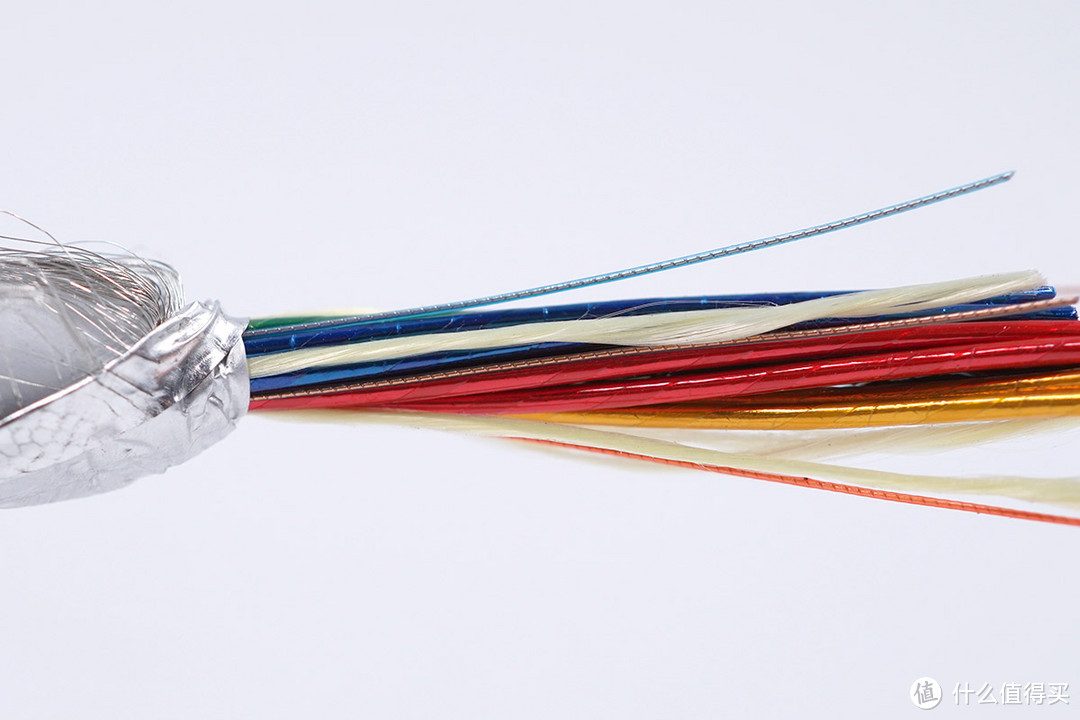

撕开屏蔽锡纸，内部除了传输线芯外，还置有三根凯夫拉线，凯夫拉线等距分布起到平衡整根线缆抗拉性能的作用。

数据线内部为同轴线设计，内外两层总共15根线芯组成。关于同轴线充电头网已做过相关介绍。

下面我们先来看看外层几根线芯的设计做工。

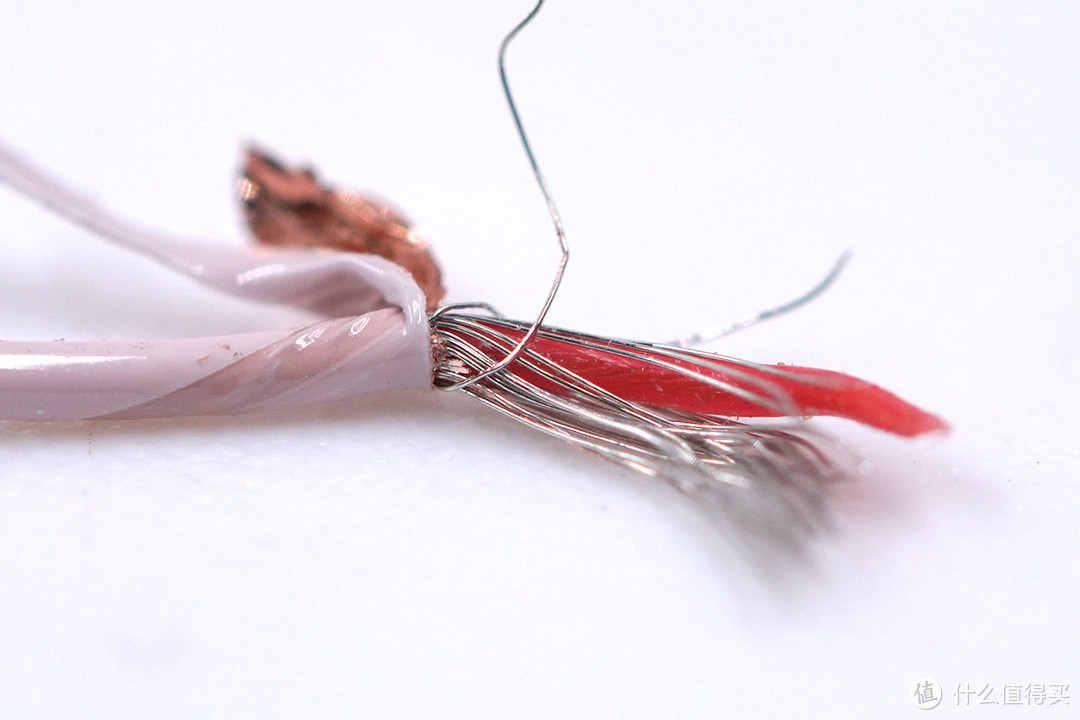

蓝色线芯特写，塑料外皮下面是一层铜箔，铜箔下面是镀锡铜线芯组成的金属屏蔽网，最里面的传输线芯螺旋缠绕在一起，并且使用透明塑料皮包裹。另外线径相当的红绿橙线芯均为同样设计，便不再赘述。

红色线芯特写。

绿色线芯特写。

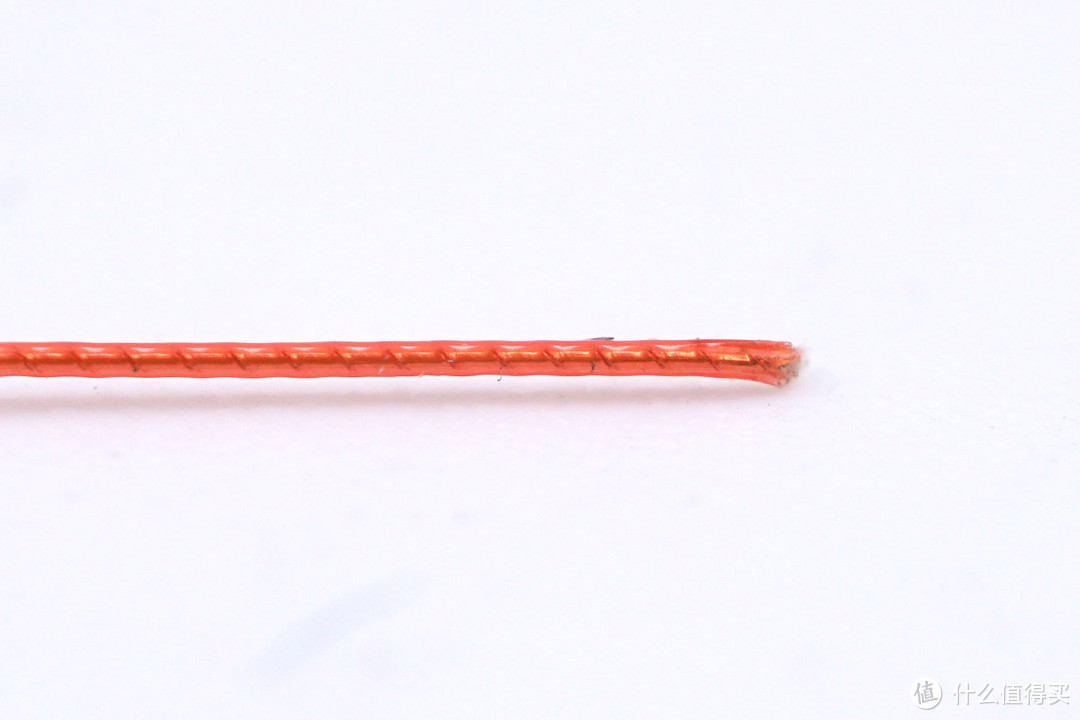

橙色线芯特写。

更小的蓝色线芯特写。

红色线芯特写。

褐色线芯特写。

三根凯夫拉线特写。

内层三根线芯和两根凯夫拉线螺旋缠绕设计，外面使用黑色锡纸包裹。

这根线芯同样是塑料外皮+铜箔+金属屏蔽网设计，最里面的传输线芯使用红色塑料管包裹。

另一根线芯特写。

另外两根凯夫拉线特写。

部分线材一览，从左往右依次是塑料外皮、金属屏蔽网、锡纸屏蔽层、电力数据线芯和凯夫拉线。

全部拆解完毕，来张全家福。

充电头网拆解总结

Apple苹果这雷电3 100W快充数据线线缆粗壮结实，而且长度达82cm，远远超过一般雷电3线的长度标准。此外两端采用抗弯折处理，线身光滑无毛刺。我们进过检测发现，线缆电力传输能力为20V/5A，数据传输能力达到40Gbps。搭配阿卡西斯雷电3移动硬盘盒测试，写入速度可达1429.0MB/S，读取速度可达2587.7MB/S，将硬盘盒的性能发挥到了极致。

充电头网通过拆解发现，该线两头均有E-Marker芯片，线头处的钢套焊接牢固，内部线芯焊接处注塑保护。线身采用同轴线设计，不仅外皮下有金属屏蔽网，部分线芯内也设有屏蔽网和铜箔，抗干扰能力非常强，此外内外层均配有凯夫拉线，抗拉性能也很强。
