如今跨界设计的移动电源产品越来越多,传统的外带应急充电理念如今已不能满足人们的需求。可当支架使用,带无线充功能的移动电源正慢慢成为大众的首选。近期充电头网就拿到mophie这么一款跨界设计产品——powerstation wireless stand。

这款移动电源配备有1A1C接口,分别支持7.5W和18W充电,同时还设计有无线充电板,支持10W无线充,可以同时为三台设备进行充电。此外无线充电板可立起,使得整个产品摇身一变成为立式无线充电支架,在休息区使用时可解放用户双手,整个产品使用更灵活也更方便。下面充电头网就对这款产品进行拆解,一起看看其内部设计做工如何。

一、mophie无线充移动电源外观


拆解报告:mophie 8000mAh无线充移动电源


包装盒正面印有mophie品牌、产品外观图、产品名称以及功能特性信息。


拆解报告:mophie 8000mAh无线充移动电源


背面除了主要卖点之外,中间印有两个无线充的使用场景,支持手机立式无线充以及蓝牙耳机横置无线充。


拆解报告:mophie 8000mAh无线充移动电源


侧面贴有产品信息贴纸。


拆解报告:mophie 8000mAh无线充移动电源


打开包装,内部采用黑色硬纸托盘来保护产品,前端设有提手,mophie典型的产品包装风格。


拆解报告:mophie 8000mAh无线充移动电源


凹槽内分上下层,之间有硬纸板隔开,同时设有提手方便将移动电源取出,移动电源外套防刮塑料膜保护。


拆解报告:mophie 8000mAh无线充移动电源


下层则放有充电器数据线


拆解报告:mophie 8000mAh无线充移动电源


包装内全部东西一览,包括移动电源、充电器、数据线、说明书和合格证。


拆解报告:mophie 8000mAh无线充移动电源


充电器侧身采用亮面设计,并设有mophie品牌,输入端采用固定式国标插脚,整体设计风格简约。


拆解报告:mophie 8000mAh无线充移动电源


输入端外壳上标注有充电器参数信息

型号:A818-120150C-CN1

输入:100-240V~50/60Hz 0.5A

输出:5V3A、9V2A、12V1.5A、3.3-5.9V3A、3.3-11V2A

监制:深圳市自格科技开发有限公司

制造商:江西吉安奥海科技有限公司

充电器已经通过了CCC认证,而且支持常规18W PD快充和PPS快充,性能不错,除了给mophie移动电源充电外,用户还可以拿来给手机进行日常充电,一物多用。


拆解报告:mophie 8000mAh无线充移动电源

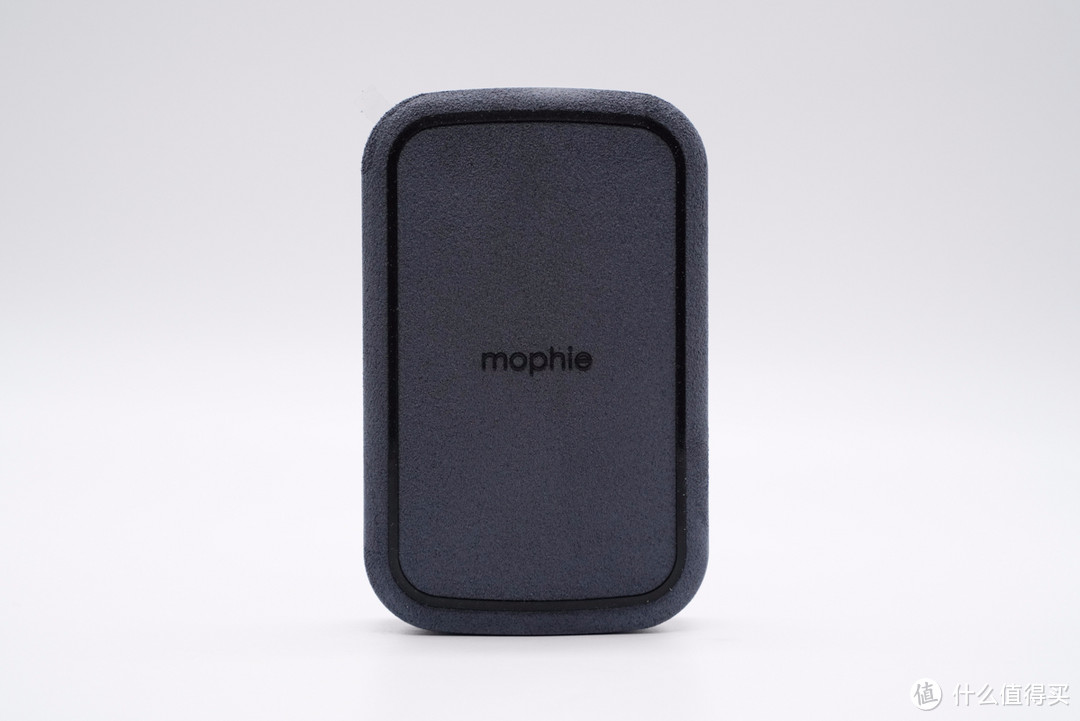

mophie这款产品整体设计ID延续了历代移动电源的设计风格,PC阻燃材质外壳表面磨砂处理,正面日本东丽布艺面料黑色偏蓝,四角弧面设计。


拆解报告:mophie 8000mAh无线充移动电源


机身正面采用日本东丽布艺面料,触摸手感好,边缘设有胶圈,具有一定防滑效果。


拆解报告:mophie 8000mAh无线充移动电源


中心处设计有mophie品牌。


拆解报告:mophie 8000mAh无线充移动电源


背面设有防滑胶垫,让充电更稳定。


拆解报告:mophie 8000mAh无线充移动电源


胶垫一端标注有移动电源参数信息

型号:PS-WRLS-STAND

电芯容量:3.8V 8000mAh 30.4Wh

电池种类:可充电锂聚合物电池

USB-C输入:5V2.4A、9V2A

USB-C输出:5V3A、9V2A

USB-A输出:5V1.5A

无线充输出:10W

总输出:5W+10W+7.5W Max(Qi+USB-C+USB-A)

制造商:自格(深圳)科技开发有限公司


拆解报告:mophie 8000mAh无线充移动电源


机身一侧设有电源键和四颗电量指示灯,LED灯亮白光。


拆解报告:mophie 8000mAh无线充移动电源


顶面配有1A1C输出接口,旁边标注输出参数以及闪电标识。


拆解报告:mophie 8000mAh无线充移动电源


mophie这款产品和常规的无线充移动电源最大的区别就是将机身正面设计成滑盖式。


拆解报告:mophie 8000mAh无线充移动电源


将滑盖支起,这款产品便摇身一变成为立式无线充电器,外带出门可当支架,边充边刷剧,解放用户双手,用户体验感大大增加。


拆解报告:mophie 8000mAh无线充移动电源


支撑手机一端弧面上扬设计,并贴有防滑保护胶垫,让手机充电更稳定。


拆解报告:mophie 8000mAh无线充移动电源


前端设有一颗LED无线充电指示灯。


拆解报告:mophie 8000mAh无线充移动电源


使用时指示灯亮白光。


拆解报告:mophie 8000mAh无线充移动电源


使用游标卡尺实测移动电源机身长度为121.86mm。


拆解报告:mophie 8000mAh无线充移动电源


宽度为77.48mm。


拆解报告:mophie 8000mAh无线充移动电源


厚度为27.14mm。


拆解报告:mophie 8000mAh无线充移动电源


和iPhone 11 Pro Max大小直观对比,mophie这款产品要小得多。


拆解报告:mophie 8000mAh无线充移动电源


拿在手上的直观感受。


拆解报告:mophie 8000mAh无线充移动电源


移动电源净重约为303g。


拆解报告:mophie 8000mAh无线充移动电源


使用ChargerLAB POWER-Z KT002检测USB-A口输出协议,显示支持Samsung 5V/2A和DCP协议。


拆解报告:mophie 8000mAh无线充移动电源


使用KT002检测USB-C口输出协议,显示支持PD3.0快充协议。


拆解报告:mophie 8000mAh无线充移动电源


除此之外,PDO报文显示USB-C口具备5V3A和9V2A两组电压档位。


拆解报告:mophie 8000mAh无线充移动电源


产品实际使用一览,手机横竖都能进行无线充电。


拆解报告:mophie 8000mAh无线充移动电源


此外支持三台设备同时进行充电,提高充电效率。

二、mophie无线充移动电源拆解


拆解报告:mophie 8000mAh无线充移动电源


将移动电源背面机身壳拆开,边缘采用卡扣进行封装,PCB板两侧有螺丝进行固定。


拆解报告:mophie 8000mAh无线充移动电源


PCB板和机身正面无线充电板之间采用排线连接。


拆解报告:mophie 8000mAh无线充移动电源


支撑架转轴两侧金属板使用螺丝固定。


拆解报告:mophie 8000mAh无线充移动电源


PCB板正面一览,有四个区域外围做了露铜处理,将各模块电路圈出,独立单元。


拆解报告:mophie 8000mAh无线充移动电源


PCB板另一面只有接口端附近区域设有电路,另外区域两侧贴有泡棉胶,用来将电芯和电路板隔离,此外设有热敏电阻对电芯进行温度监控。


拆解报告:mophie 8000mAh无线充移动电源


电芯特写,标有mophie品牌,锂聚合物电池,规格为3.8V/30.4Wh/8000mAh。


拆解报告:mophie 8000mAh无线充移动电源


电芯镍片和导线焊接,使用两块青稞绝缘纸板夹起来进行绝缘保护。


拆解报告:mophie 8000mAh无线充移动电源


HYCON宏康锂电池保护芯片,丝印301C。


拆解报告:mophie 8000mAh无线充移动电源


丝印2004的锂电保护管,两颗并联。


拆解报告:mophie 8000mAh无线充移动电源


丝印2005的MOS管。


拆解报告:mophie 8000mAh无线充移动电源


电源键特写,贴片焊接。


拆解报告:mophie 8000mAh无线充移动电源


LED灯上覆盖有泡棉隔离,防止串光。


拆解报告:mophie 8000mAh无线充移动电源


USB-C升降压充放电模块一览。


拆解报告:mophie 8000mAh无线充移动电源


南芯SC8933是一款具有反向升压放电功能的同步降压充电转换器。内部集成了两个超低导阻的NMOS,可支持效率高达92%的12V2A充放电操作;采用I2C接口,具有丰富的充放电控制以及完善的异常状态保护功能;集成端口NMOS隔离管驱动控制,最高支持3个USB端口。仅为 4*4mm 的QFN封装,外围器件少,非常节省空间。


拆解报告:mophie 8000mAh无线充移动电源


南芯SC8933资料信息。


拆解报告:mophie 8000mAh无线充移动电源


旁边是2R2升降压电感,配合南芯SC8933升降压,实现移动电源充放电。


拆解报告:mophie 8000mAh无线充移动电源


USB-C口控制器采用赛普拉斯CYPD3171。 CYPD3171为赛普拉斯第三代产品CCG3PA,其内建ARM Cortex-M0处理器,64KB Flash 8KB SRAM,支持QC4.0、APPLE 2.4A,AFC、BC1.2等充电协议。


拆解报告:mophie 8000mAh无线充移动电源


赛普拉斯CYPD3171规格资料。


拆解报告:mophie 8000mAh无线充移动电源


锐骏半导体RU30D20M2,双NMOS,耐压30V,用于USB-C和USB-A端口分配。


拆解报告:mophie 8000mAh无线充移动电源


锐骏RU30D20M2详细资料。


拆解报告:mophie 8000mAh无线充移动电源


两颗丝印2203的MOS管。


拆解报告:mophie 8000mAh无线充移动电源


长晶科技 CJAB25P03 PMOS管,耐压30V。


拆解报告:mophie 8000mAh无线充移动电源


长晶科技 CJAB25P03资料信息。


拆解报告:mophie 8000mAh无线充移动电源


USB-C母座特写。


拆解报告:mophie 8000mAh无线充移动电源


USB-A升压输出模块一览。


拆解报告:mophie 8000mAh无线充移动电源


MPS MP3423 同步整流升压IC,将电池电压升压到5V,内置开关管,用于USB-A口充电。


拆解报告:mophie 8000mAh无线充移动电源


MPS MP3423 详细资料。


拆解报告:mophie 8000mAh无线充移动电源


1.5μH升压电感特写。


拆解报告:mophie 8000mAh无线充移动电源


丝印2004的MOS管。


拆解报告:mophie 8000mAh无线充移动电源


USB-A母座特写,沉板过孔焊接。


拆解报告:mophie 8000mAh无线充移动电源


无线充控制和升压模块一览。


拆解报告:mophie 8000mAh无线充移动电源


无线充主控芯片采用易冲CPS8100GQ,用于控制无线充电升压和驱动输出。


拆解报告:mophie 8000mAh无线充移动电源


40.000MHz无源晶振,为无线充电主控芯片提供时钟。


拆解报告:mophie 8000mAh无线充移动电源


锐骏RU30D20M2,用于无线充电升压。


拆解报告:mophie 8000mAh无线充移动电源


6.8μH升压电感特写。


拆解报告:mophie 8000mAh无线充移动电源


电感旁边还有一颗丝印2203的MOS管。


拆解报告:mophie 8000mAh无线充移动电源


无线充电线圈驱动电路一览。


拆解报告:mophie 8000mAh无线充移动电源


两颗LMBT3946通用PNP/NPN三极管。


拆解报告:mophie 8000mAh无线充移动电源


两颗锐骏RU30D20M2组成H桥用于无线充电线圈驱动,左侧四颗谐振电容并联。


拆解报告:mophie 8000mAh无线充移动电源


无线充电指示灯特写。


拆解报告:mophie 8000mAh无线充移动电源


驱动电路旁边便是排线插槽,通过排线连接无线充电板供电。


拆解报告:mophie 8000mAh无线充移动电源


无线充支撑板拆开,小PCB板使用螺丝固定在一侧,线圈下面固定铁板帮助散热。


拆解报告:mophie 8000mAh无线充移动电源


将小板和铁板拆下,排线使用胶带粘贴固定,小板上有两颗芯片。


拆解报告:mophie 8000mAh无线充移动电源


排线和插槽连接处特写。


拆解报告:mophie 8000mAh无线充移动电源


两颗锐骏RU30D20M2,用于双无线充电线圈切换。


拆解报告:mophie 8000mAh无线充移动电源


线圈和小板焊接,焊点饱满。


拆解报告:mophie 8000mAh无线充移动电源


线圈特写,配有热敏电阻进行温度监控。


拆解报告:mophie 8000mAh无线充移动电源


全部拆解完毕,来张全家福。

充电头网拆解总结

mophie无线充移动电源内置8000mAh容量电池,机身大小适中同时基本满足一天的用电需求。产品配备有1A1C接口和无线充电板,支持5W+10W+7.5W充电,满足三台设备同时充电。此外产品采用滑盖式设计,是移动电源与无线充电支架的结合,相比传统移动电源,使用更灵活也更方便,让用户更加省心。

充电头网通过拆解发现,移动电源主板上集成了1A1C和无线充三路电路,并且主板上做了露铜设计,将各个模块电路圈出,形成独立单元,清晰明了。移动电源内置MPS MP3423同步整流升压芯片用于USB-A口5V输出,南芯SC8933双向升/降压用于移动电源内置电池充电和USB-C快充输出,无线充电由易冲CPS8100GQ控制锐骏MOS管进行升压和无线充电驱动输出。
