电脑数码 篇一:蜗牛星际机箱玩法——组AMD ITX主机
创作立场声明:本人原创,欢迎转载
追加修改(2019-08-20 11:53:08):
写的第二篇关于散热的改造,张大妈没有放出来,好气哦,
这里贴一下《电脑数码 篇二:蜗牛星际机箱装普通ITX主板DIY散热改造思路及实践 》
找遍网上还没发现有人贴出用蜗牛机箱来装普通的ITX主板htpc的,可能他们只买成套做nas主机吧,我来个新鲜的玩法。我走不一样的路线我就花50块钱收了A款机箱,这个前面有个网子放在客厅好看点。用HDMI线接到4进1出的HDMI分配器带音频分离到电视和功放上,终于能在客厅用上电脑啦
配置如下
AMD R5 2400G
昂达B320-IPC
大镰刀S950M
英睿达 DDR4 2666 4Gx2
蜗牛星际机箱
mSATA 60G硬盘 闲置
DELL 12V 18A电源
SATA电源线1分2
SATA转IDE4pin电源线
mSATA转SATA转接板
超频三 疾风 F85风扇
成本不到1500搞定
一开始就想设计成内置电源在机箱用,买回DELL剪线电源一比划,还真可以内置,用扎带绑一下搞定。
外面刚好留着AC口可以插电源线。自己接输出线从PCI挡板上塑料固定卡挖孔穿出,5525的DC插头刚好可以接B320-IPC主板。
把原来蜗牛星际上用的8cm风扇换成超频三旋风F85风扇,3线 2200转,噪音还行。这个风扇是整个系统散热的关键,所以还是换个品牌的风扇靠谱些!
买昂达B320IPC也是看到吧里不少老司机用了,也是AM4目前最便宜的ITX板子,连m2接口给了。感觉就是SATA口才2个,嫌少了。主板只使用Intel的散热器,而且要超薄的,让我找了好久。

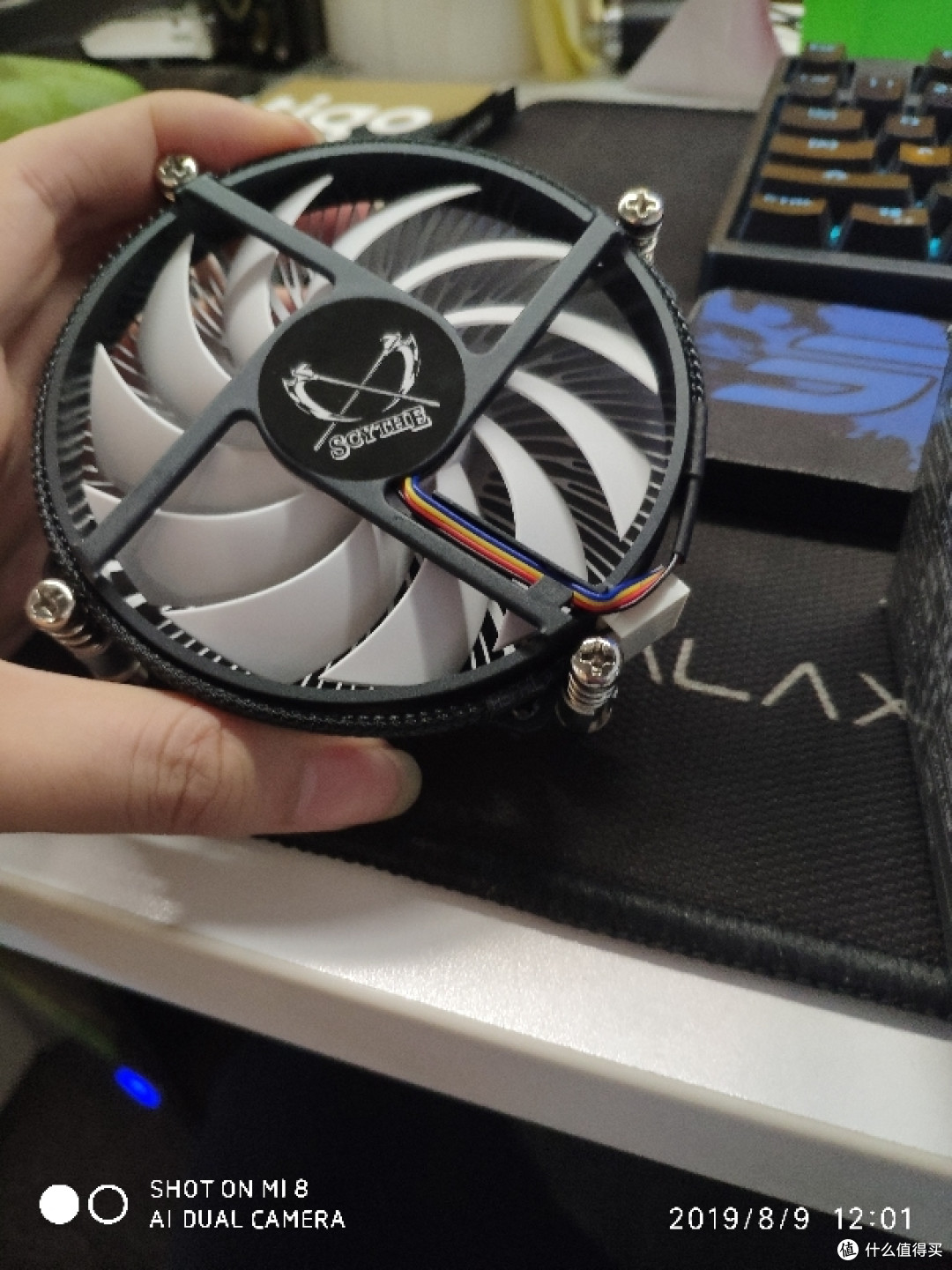

网上没有借鉴的例子,大多数配的是超频三刀锋散热,不过都说效果一般。我量了蜗牛星际机箱CPU散热器最高只能4cm,所以发现这个大镰刀31mm高的风扇刚好可以,还有空余空间。4针PWM模式,铜底,还过的去。
最大的问题就是主板上有两个电容与散热底部冲突,要用钳子扳掉几个散热片高出的阻挡部分,就可以完美用上。
在室温35°武汉室内待机在60°,个人还能接受。如果把DELL电源弄成外置的话,估计温度还能低不少,因为我摸电源这边温度很高,电源是个发热大户呀。
因有闲置mSATA硬盘,就拿来当系统盘用,所以要加个mSATA转接SATA板才能用上。
主板上送的SATA电源线只有一个接口,接多个硬盘的话必须再转多出来,所以要买1分2线。蜗牛星际硬盘背板上用的大4PIN电源接口,所以还要配个sata转ide线。一个接我mSATA硬盘,另一个转换出的大4PIN插背板。目前硬盘仓只放了一快500G硬盘,其他都是空的。
用两根笔记本内存组成双通道,搞APU主机的都知道这个很必要!在BIOS里分配给核显2G,剩下6G内存上网看视频绰绰有余。
用蜗牛星际机箱装机重点难点就是解决好散热问题,上ITX主板没问题。选用超薄散热器,还有把风道再优化下,不会太大问题。
生命不息,折腾不止!
