蜗牛星际机箱装普通ITX主板DIY散热改造思路及实践

经过几天的不断的调整和摸索，终于弄清了超薄机箱中用下压式散热器cpu散热不理想的原因。下压散热器原理是从上吸入冷风，往下吹过散热片，排出热风。因为散热器超薄，排出的热风很快有部分会被再次从风扇中吸入再排出，这是降温效果打折扣了。再加上小机箱空间更小，排出的热风无法快速排出，热量堆积在小空间里，使吸入冷风量越来越少，最后都是热风了。所以要改善散热，要做2点改造，修正风道，强制吸入冷风，增加热量排出。

具体操作看图。

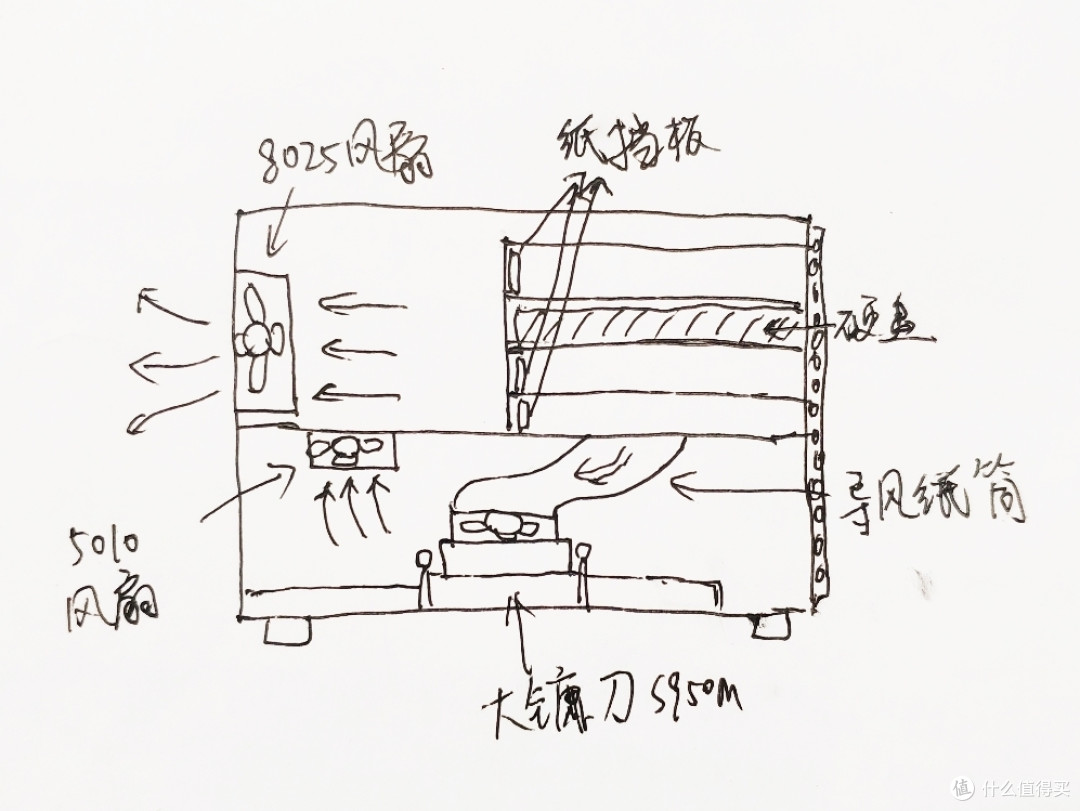

改造蜗牛机箱A机箱+下压式散热器风道示意图。

需要改做3点DIY地方：

1、将没有装上硬盘空的硬盘盒头部用剪好合适大小的纸板，贴再硬盘盒内，插入硬盘仓中。这个是避免后置风扇只吸硬盘仓过来的冷风，迫使让其更多的吸走下面的热风。

2、在CPU散热风扇座上做一个圆形导风管，强制使CPU从硬盘仓底部镂空孔中吸入前面板进来的冷风。我用5层瓦楞纸板挖孔10cm制作的，做了2个，双面胶粘合一起，套在CPU风扇座上，刚好贴合到硬盘仓底部，保证进风道密封性。

3、在8025后置机箱风扇下方用扎带绑一个5010的12V风扇，用来吸入底部主板周围被CPU散热器排出来的热风，加快热风排出，减少热量堆积在机箱内部，然后经8025风扇排出机箱，从而使CPU降温效果提升。

之前温度是60°左右，见我前一篇文章，都是待机温度对比，明显降低了10°多呀，效果很明显！值得值得！

在上一篇文章评论里，有朋友推荐蜗牛机箱非常适合用酷鱼家超薄22mm侧吹双热管散热器。他家介绍里说适用TDP84W的，那锐龙R5 2400G这个65W应该没问题，高度也低很多。唯一要考虑的两个问题是：一，CPU周围的电容会不会挡；二，散热器出风口的方向该向哪边。因为蜗牛两侧面铁皮都是完整密封无孔的，无法排热风。有工具的朋友可以在铁皮上打足够量的小散热孔，然后用纸盒做导风道让热风排出。没有打孔工具的朋友可以这样，将原IO挡板拆掉，将散热器出风方向朝挡板这边，加纸盒导风将热风引出来即可。

我没有购买，后面有想法的朋友可以一试

蜗牛星际机箱装ITX主板折腾就到这里，捧场的朋友为我点个赞多谢！
