威联通(QNAP)TS-453Bmini 散热整改

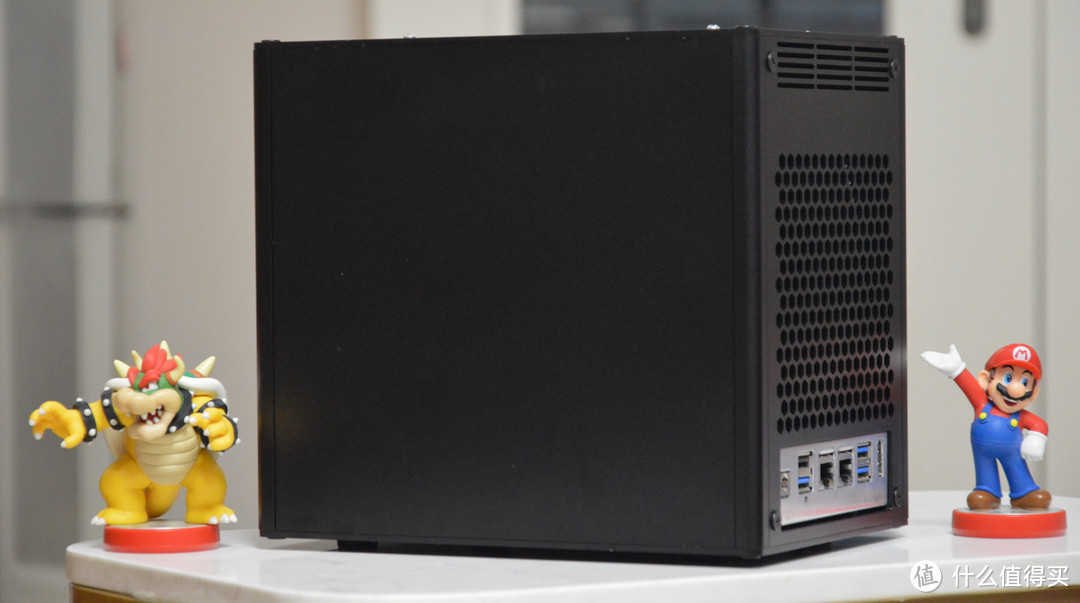

成品效果
温度顺序为: 2x酷狼4T,1xWD紫盘4T,1xWD elements 12T。
背景
7x24运行,453bmini大概在第三年的时候,风扇开始响。
各种找替换风扇,没找到原版风扇零售,询问官方售后也没有风扇可售。本着谨慎心理,不太敢入手各种不知名风扇替换使用(实际后来也买过几个涡轮风扇,终弃用),退而求其次,某宝购入几款微型轴承开始修复风扇,加润滑油等等,短期内解决了问题。
大概半年后,风扇又开始响,试着调至低速后,问题解决。然后.... 夏天到了,发现磁盘温度报警了。反复拆装几次后,厌倦了修风扇,购入几个便宜的电压一致,额定电流不同的锅轮风扇,用了一段时间后还是觉得不是长久之计。
思路
如果能使用普通的12025风扇,那以后更换就方便多了。尽可能不破坏原内部底座、结构,那cpu如何改造散热便是首要问题,结合硬盘槽孔,想办法把cpu散热器前置是一个不错的方案,这也就是这次改造的核心点。
改造
需要先对主板,底座,螺丝孔等所有相关配件测量建模,这也是整个过程最重要最费神的部分。
定制散热器:
制作材料都从某宝购入:热管x2,铜板x1自己攻丝,散热鳍片x4,焊锡固定。以为有了400度的无级调节热风枪,什么都不是问题,结果就是吹得我完全不想再来一次,经验就是要用低温锡膏(这次是中温)。
定制外壳,全铝板+角铝,led显示灯及开关安装在前面板上,从主板开关位置引接线。
测试单前置风扇,安装完外壳后散热效果一般。后采使用了前后共2把 TL-R12-A PWM风扇,并在后壳与风扇之前增加防尘棉,最终散热效果见文章开始”资源监控“图。

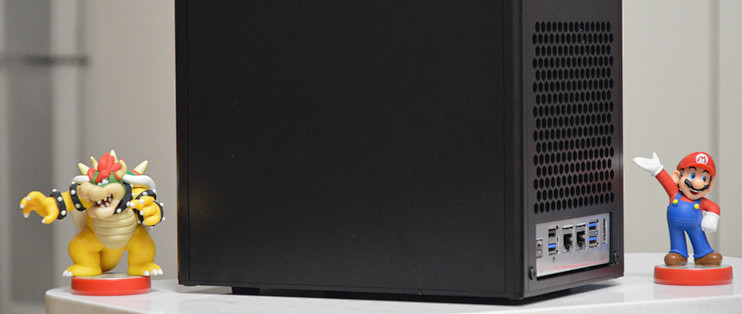

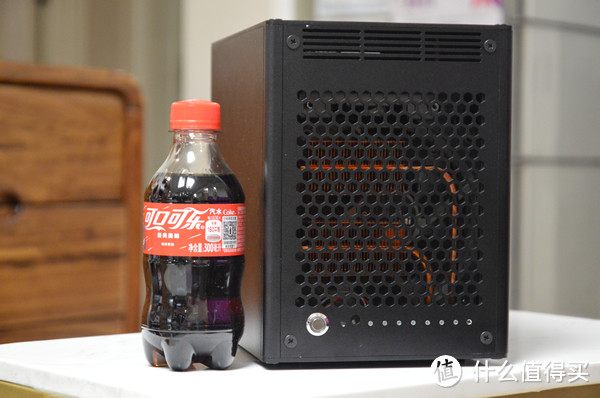

成果展示
结语
前前后后折腾了很长时间,业余时间还会陪娃打游戏,想起来了折腾一下,最终的效果还是满意的,有同样需求可以参考。
补充

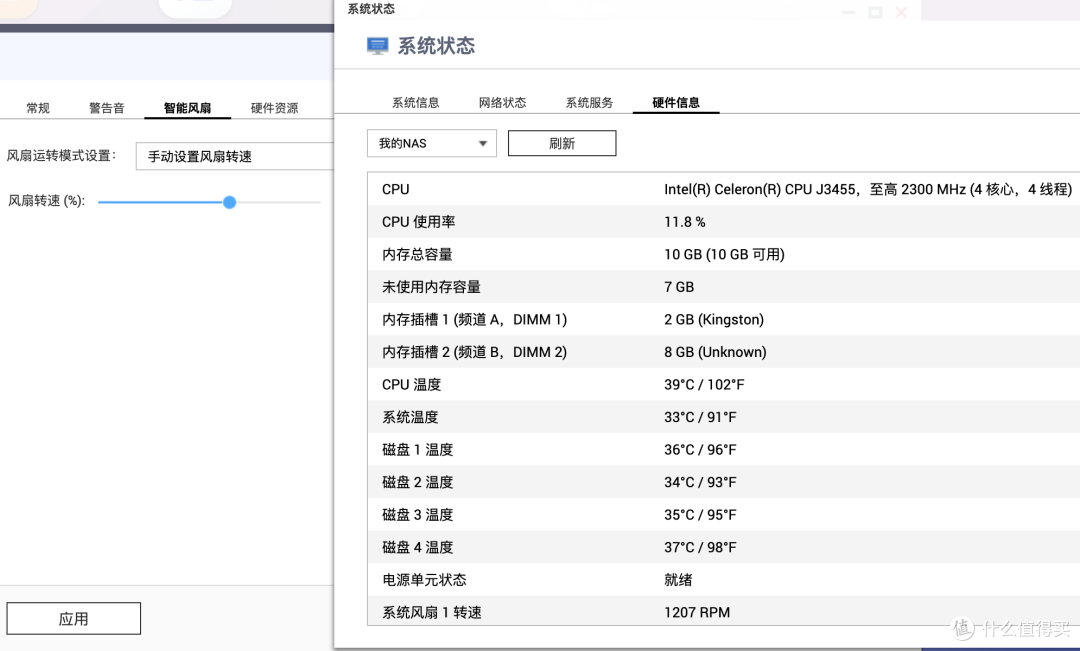

不少值友比较关心温度,其实要同时看风扇转速的,特意补充测试如下:
环境:天气预报30℃,室内温度计显示27℃。
设置:手动把风扇转速设定为60%,拉到约1200RPM。
结果:20分钟后观察温度,CPU略有波动,硬盘温度稳定,仍然静音。
其它:
CPU J3455规格: TJUNCTION结点温度 105°C
希捷酷狼4T规格:ST4000VN008 工作温度 5°至70°
西数紫盘4T规格:WD40EJRX 工作温度 0°C to 65°C
西数elements 12T规格:WDBWLG0060HBK - NESN 工作温度不详
硬盘未主动开启报警温度配置,查看配置页面显示55度置灰(理解为默认警报温度),所以个人感觉CPU随便,注意硬盘温度就好。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
