创作立场声明:疫情肆虐的日子里,没啥事儿做,在家把没折腾完的东西折腾折腾,这次是去年海淘买的WD Element 8T更换内置硬盘废物利用,观众老爷们看完记得点赞关注打赏三联哈!

疫情肆虐的日子里,没啥事儿做,在家把没折腾完的东西折腾折腾,这次是去年海淘买的WD Element 8T更换内置硬盘废物利用,观众老爷们看完记得点赞关注打赏三联哈!

好价WD西数8TB Elements移动硬盘 8TB$124.99(约878.24元)值友爆料原文:近期好价萨弗拉斯| 5 评论10 收藏15去购买

准备物料&工作:

1.硬盘盒X1

拆机+内置硬盘屏蔽教程在此

2.HSGT 3T硬盘X1

之前大船还挺多的时候买的,很便宜。

这块硬盘特点除了便宜,就是声音巨大+发热量巨大,现在新买的12T到货就从NAS上淘汰下来了。

hsgthsgt

3.刻刀X1

好价科麦斯雕刻刀套装纸雕刀具手工木雕刀木刻笔刀印章橡皮章雕刻工具4.6元天猫商城该商品参加的促销活动,当前到手价4.6元,降价前售价为4.9元,本次降幅6%,与上次爆料价相等。喜欢的值友不要错过~小值机器人| 5 评论22 收藏75去购买

 4.一双稳定的手

element原装的内置硬盘形状非常奇葩,需要修剪垫片才能安装!

这里作者并没有稳定的手,选择用女朋友替代。

巧手妹妹巧手妹妹

5.保修问题

WD Element其实很好拆解,一张银行卡就能无伤操作,正常保修期是一年,建议过保后再操作。具体保修请咨询购买渠道的客服。

6.兼容性问题

拆下原装的硬盘在NAS上使用是屏蔽了三根供电,装之前挺担心需不需要硬改硬盘盒供电,实际上这块HSGT实测不需要改动硬盘盒任何东西直接能认出来,其他型号请自行测试,重要的事情说三遍:

操作前请先将目标替换硬盘接上芯片、数据线和供电线,开机后连接电脑测试是否认盘!!!

操作前请先将目标替换硬盘接上芯片、数据线和供电线,开机后连接电脑测试是否认盘!!!

操作前请先将目标替换硬盘接上芯片、数据线和供电线,开机后连接电脑测试是否认盘!!!



组装流程

下图为WD Element的内部配件全家福

组件包含:缓震垫X4、芯片组X1、导光条X1、数据口垫片X1、螺丝X2。

配件全家福配件全家福

第一步,将四个缓震垫用美工刀对照下图,将形状切割至合适的形状,注意第三个是完全不用修剪的

注意点是尽量不要切的太深,方便调整。

看着很简单,其实女朋友花了一个多小时慢慢修才修好的,点赞一波WD Element  8T硬盘盒替换内置硬盘记录 WD Element  8T硬盘盒替换内置硬盘记录 WD Element  8T硬盘盒替换内置硬盘记录

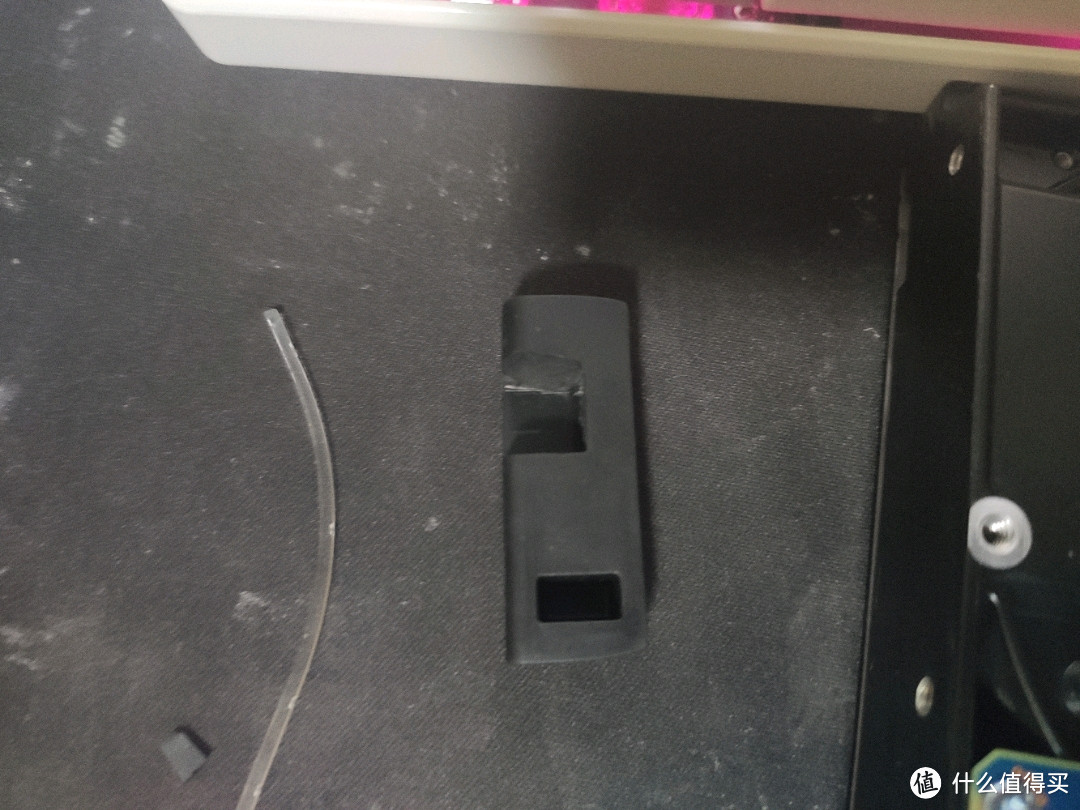

组件1组件1

组件2组件2

组件3组件3

组件4组件4

第二步:将芯片连接硬盘的SATA口,防呆不防傻

插上芯片插上芯片

第三步:插上U口垫片,上螺丝

垫片垫片

第四步:上芯片的固定螺丝

芯片螺丝芯片螺丝

第五步:将硬盘连接电脑测试是否能认出(重要)

开关机键是上图USB接口上面的白色按钮,按一下就开机了。

如果开不了机,请更换U口测试并检查数据线是否插紧。

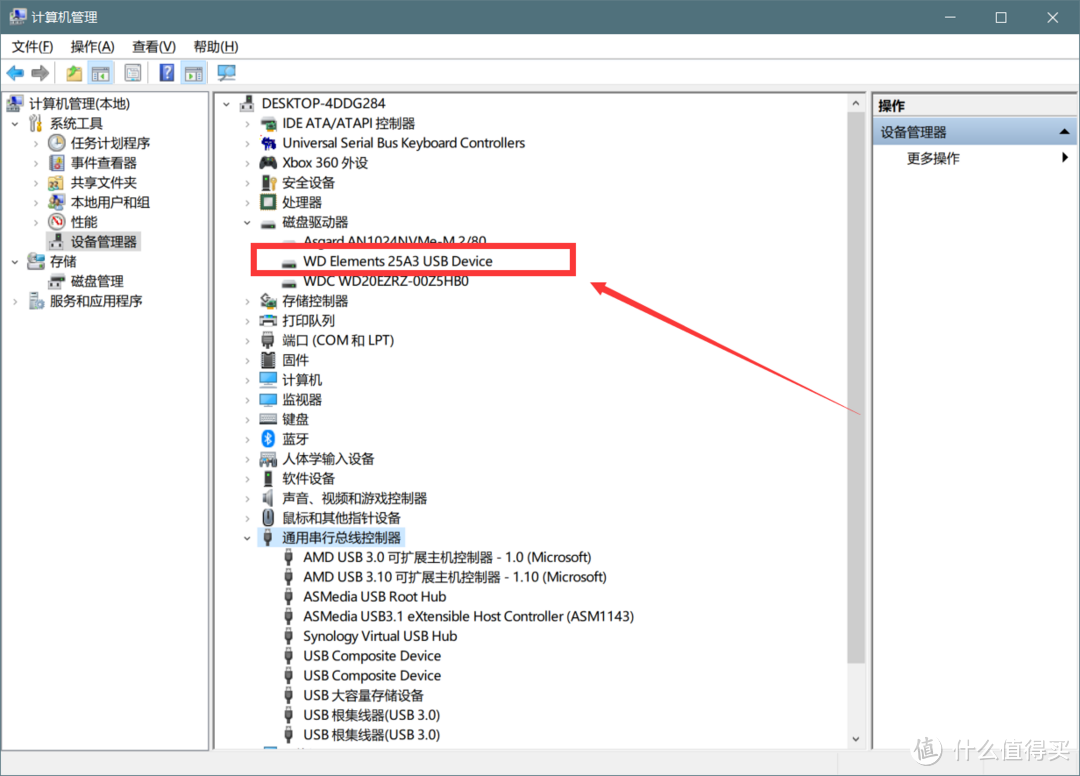

设备管理器设备管理器

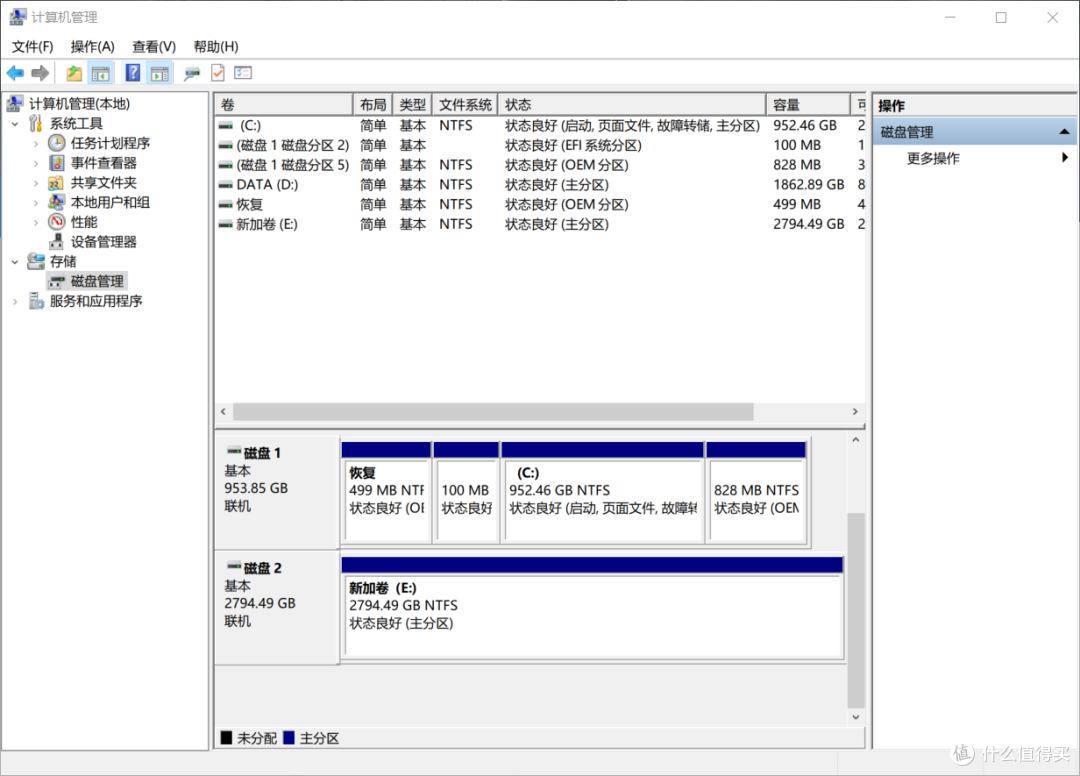

磁盘管理磁盘管理

第六步:关机,先上u口测的垫片,将硬盘卡好

这里有个重要的步骤说明,先将硬盘卡在垫片上,然后从没有螺纹的一侧往有螺纹的一侧推,这里说的螺纹是下图红框圈出来的地方,反面是没有的。

螺纹螺纹

接着将硬盘未安装的那侧,往螺纹侧倾斜,上垫片,按着垫片往螺纹的反方向推!!!

第七步:微微按压垫片,将U口与外壳模具对齐

对齐U口对齐U口

第八步:将导光条按照这个姿势着插入,拉到中间的L型凸出卡住预留的卡槽

这玩意好神奇。。。活这么大第一次知道有这玩意。。。

导光条姿势导光条姿势

第九步:将导光条的另一头插在芯片的灯处

卡住导光条卡住导光条

第十步:原来怎么下的,现在怎么插回去,合拢后顺着接缝处捏一遍

原谅不喜欢撕膜,强迫症请无视

捏合捏合

至此已经完成安装,通电正常。

WD Element  8T硬盘盒替换内置硬盘记录


组装成功之后也不知道这玩意能在我的生活起到点啥作用,先收起来备用,近期还会组装一台树莓派,可能能搭配起来弄点花样。

WD Element  8T硬盘盒替换内置硬盘记录
