拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826

2021-02-02 15:47:17 35点赞 68收藏 31评论

早在去年10月中旬,ZMI紫米八周年发布会上便推出了多款3C配件产品,其中紫米20号移动电源配备2C1A接口,三口输出总功率可高达200W,如此强悍的性能可以说是黑科技般的存在,消息一出立马引起轰动。

而今年1月6日产品正式开启预售,充电头网立马入手了两个,此前已经和大家分享了移动电源的详细评测,现在就来看看这款旗舰级产品内部用料做工如何。

一、紫米20号移动电源外观

拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826

包装盒整体外观修长,正面中间印有充电宝外观图,上下分别是ZMI品牌Logo和产品名称。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


右下角是产品三大卖点标识:三口独立快充,200W大功率,25000mAh大容量。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


包装盒采用天地盖设计,移动电源套有塑料袋防尘。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


包装内含紫米20号充电宝、A to C快充线、CC快充线以及使用说明书。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


附带的两条数据线均采用短线策略,携带使用方便。使用卷尺测得A to C线长约32cm。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


CC线长约54cm。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


另外使用ChargerLAB POWER-Z KM001C检测显示CC线带有E-Marker芯片,其电力传输能力为20V5A 100W,数据传输能力为USB 2.0。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


紫米20号移动电源采用ABS+PC材质塑料外壳,表面磨砂处理,此外机身正背面喷刷银灰色涂料,看上去很有金属质感。



机身正面一角设有ZMI品牌logo。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


对角处200W功率字样做了放大设计,此外还印有25000mAh Power Bank和Designed by ZMI。



机身一侧设有电源键以及LED电量显示屏,电源键采用CD纹设计,双击可开启小电流模式。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


另一侧标注有移动电源参数

产品名称:紫米20号移动电源

产品型号:QB826

电池能量(额定/典型):88.9Wh/90.7Wh 3.63V 24500mAh/25000mAh

额定容量:14000mAh(5V6A)

输入:

USB-C1:5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-C2:5V3A、9V3A、12V3A、15V3A、20V2.25A

输出:200W MAX

三口:5V6A、9V6A、12V5.5A、20V10A 200W MAX

USB-C1:5V3A、9V3A、12V3A、15V3A、20V5A 100W MAX

USB-C2:5V3A、9V3A、12V3A、15V3A、20V2.25A

USB-A:5V2.4A、9V2.23A、12V1.67A、20V6A 120W MAX

制造商:江苏紫米电子技术有限公司

需要注意的是,USB-A接口输出120W MAX 需配合小米10至尊纪念版手机及其原装充电线使用。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


机身顶部配有1A2C接口,C1口采用橘红色胶芯,支持65W输入以及100W输出;C2口黑色胶芯,支持45W双向快充。由于两个C口性能并不相同,采用不同颜色胶芯设计以方便用户区别。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-A口采用黑色胶芯,舌片前端设有特殊触点,搭配小米10至尊纪念版手机原装数据线使用,可以为手机进行120W充电。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


使用游标卡尺实测移动电源机身长度约为188.67mm。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


宽度约为80.43mm。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


厚度约为27.55mm。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


和iPhone 12 Pro Max直观对比,移动电源机身要长一些,宽度则基本相同。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


厚度和一元硬币直径相当。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


充电宝拿在手上的直观感受。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826

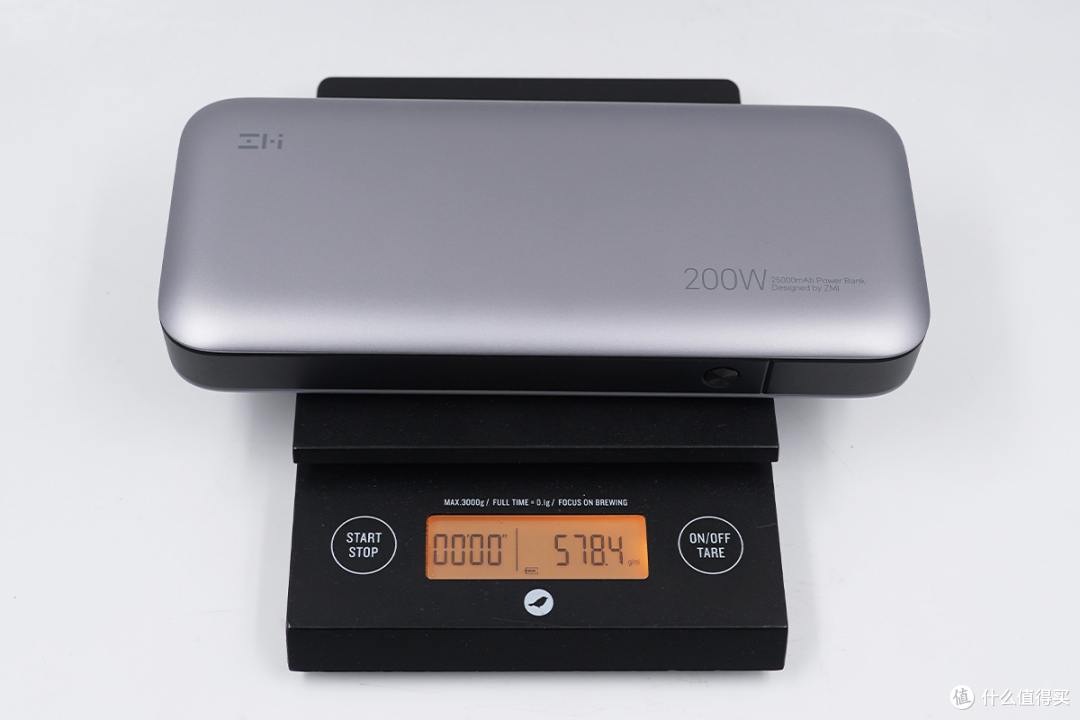

净重约为578g。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


使用Power-Z KT002读取USB-C1接口输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、FCP、PD3.0、PPS快充协议。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


此外PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五个固定电压档位,以及5-11V5A和5-20V5A两组PPS档位。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


使用KT002读取USB-C2接口输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP、PD3.0、PPS协议。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


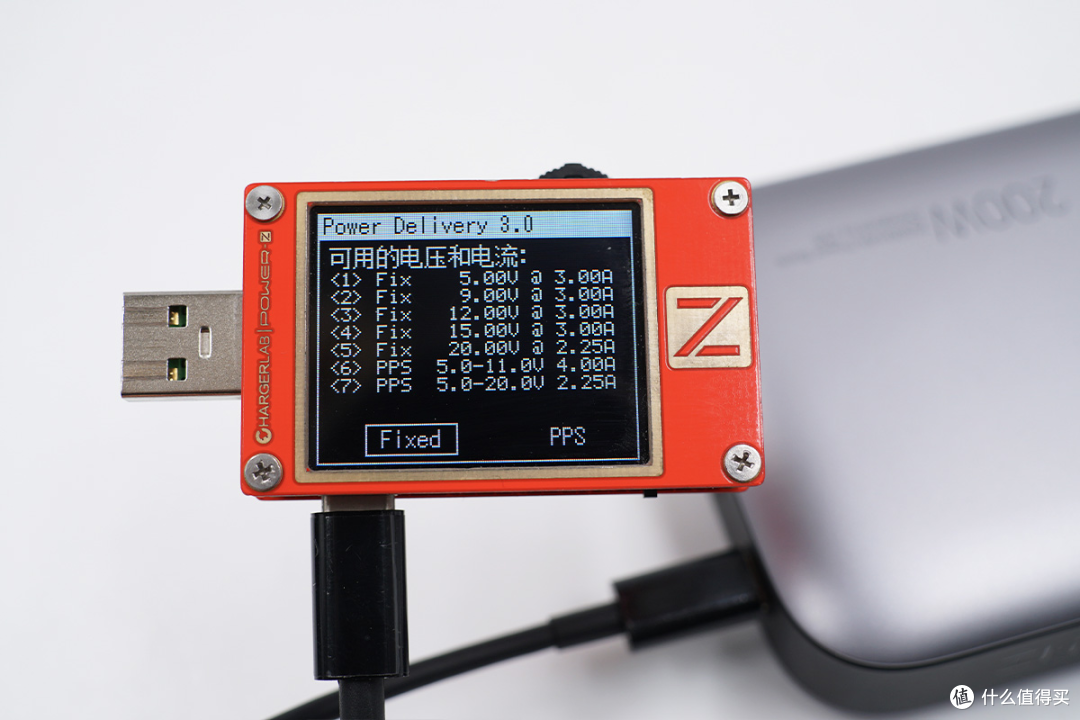

USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V2.25A五个固定电压档位,以及5-11V4A和5-20V2.25A两组PPS档位。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


同时读取两个C口的PDO报文,支持65W+45W充电策略。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


最后使用KT002直接读取USB-A接口协议,显示支持Apple2.4A、Samsung 5V2A、DCP、QC、FCP协议。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


搭配小米魔改120W快充线检测协议,会测得额外支持PD3.0和PPS快充协议。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


同时具备5V3A、9V3A、12V3A三个固定电压档位,以及5-11V6A和5-21V6A两组PPS档位。

二、紫米20号移动电源拆解


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


将机身壳拆开,边缘采用卡扣封装,电路板上贴有长条导热垫到外壳内部石墨散热层,电路板使用螺丝拧紧固定。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826

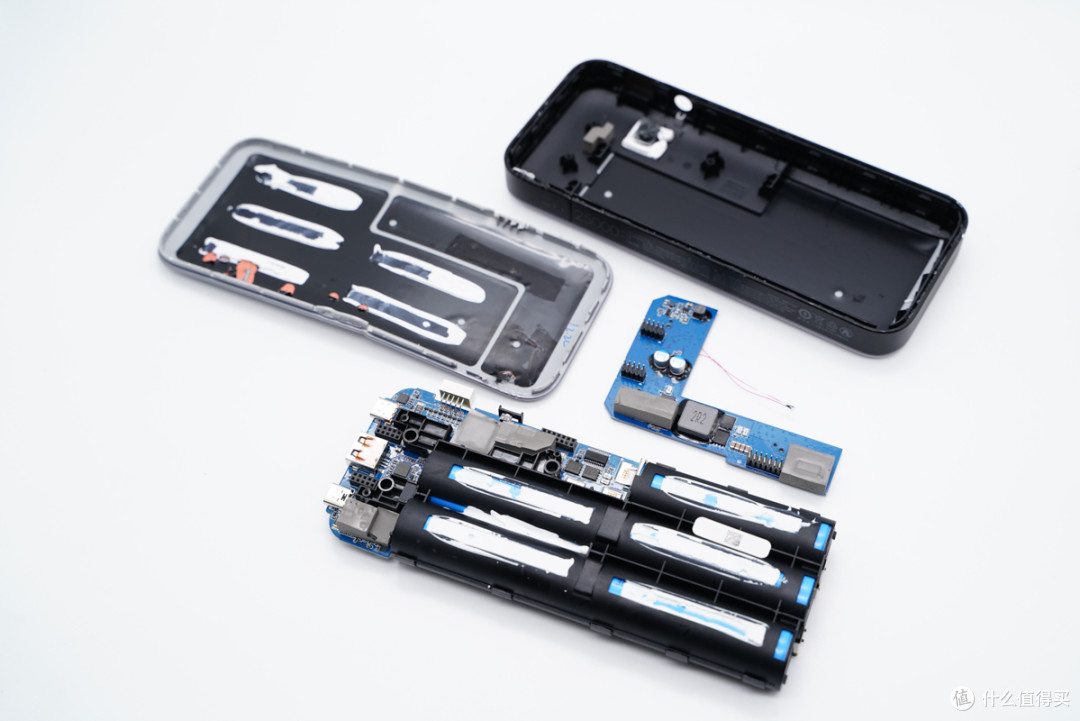

将电芯和PCB板取出,PCB板设计成上下两块,通过三组排针连接,拆分方便。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


两部分机身壳上均贴有导热贴纸,由塑料膜、铜箔和石墨导热贴纸三层组成,绝缘导热。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


另一半机身壳内,对应电芯区域贴有导热贴纸,对应电路板区域设有塑料绝缘板和支撑柱。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


电池组采用塑料壳固定保护,和PCB板通过焊片点焊连接。塑料壳上镂空处理,避免内部积热,同时又打上硅胶帮助导热,PCB板上贴有导热垫。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


塑料壳背面左下角贴有电池组物料信息贴纸,两条连接镍带粘贴绝缘胶带处理。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


塑料壳设有五个槽位,五颗电池之间相互隔离,并且链接镍带也都使用绝缘胶带包裹。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826

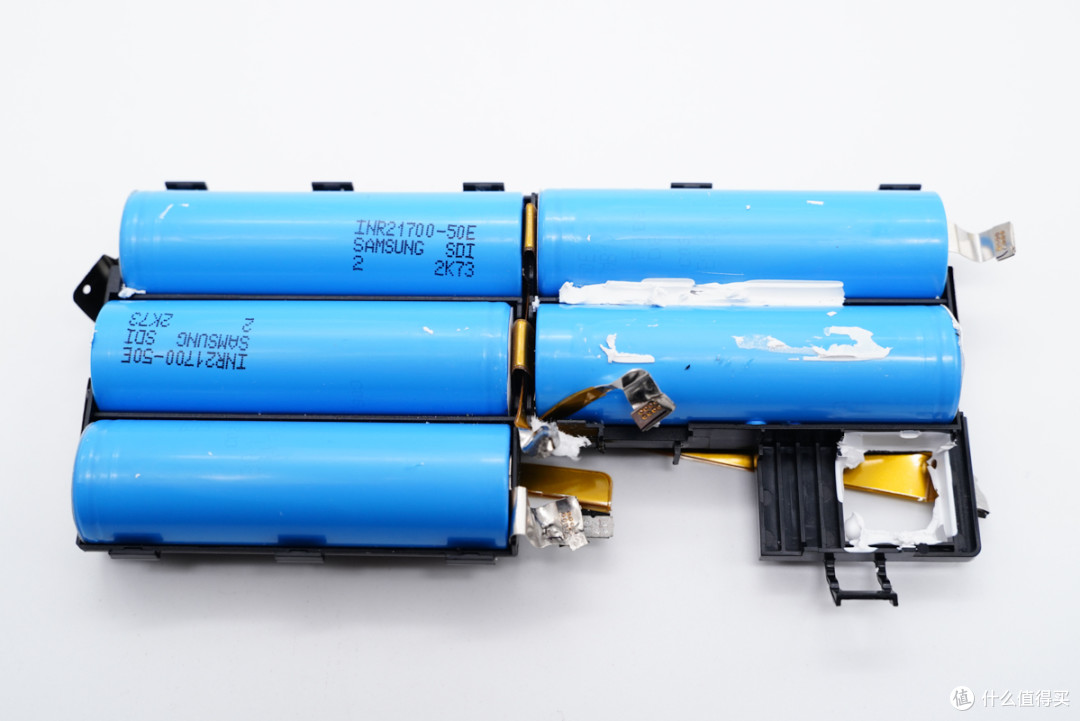

电芯之间通过镍带点焊连接,五颗电芯串联。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


五颗电池均为三星INR21700-50E,21700尺寸,5000mAh,五颗串联总容量等效于25000mAh,连续放电电流9.8A,最大充电电流4.9A。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


下层小板正面一览。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


板子左端设有电芯锂电保护电路,USB-C1母座旁边设有其协议芯片以及保护管,USB-A口旁边设有一颗MCU。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


对应背面设有USB-C1口升降压电路以及滤波电容,电感打胶,与MOS管通过背面导热垫散热。右下角芯片是USB-A口协议芯片。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


赛微CW1274,带级联功能的4~7串锂电保护芯片,支持磷酸铁锂到高压平台锂电池,内置电池均衡功能和温度检测功能,功能非常全面。



,~%


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


锂电保护管采用两颗英飞凌BSC0906NS,NMOS,导阻4.5mΩ,耐压30V。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


英飞凌BSC0906NS资料信息。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


电源键贴片焊接。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


LED电量显示屏特写。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


芯海科技CS32F031K8U6 单片机,用于数码管电量显示功能。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


芯海科技CS32F031K8U6详细介绍。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


CS32F031K8U6功能信息。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


丝印 2017的芯片。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C1口电路同步升降压芯片采用南芯半导体的SC8815。这款芯片的I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制;内置10 位 ADC;拥有欠压保护,过压保护,过流保护、短路保护和热关断保护等多种保护功能;单芯片完成充电/放电控制,支持各种电力转换。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


南芯SC8815资料信息。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


外挂四颗同步升降压开关管型号为BSC0906NS,来自英飞凌,前面的电池保护管也是采用的它,不再赘述。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


另一侧两颗特写。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


中间的2R2升降压电感,注塑打胶固定及散热。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C1口协议芯片采用天德钰FP6606,这是一颗高性能的USB PD3.0协议芯片,目前有TQFN-24和TQFN-16两种封装方式,除了支持USB PD3.0快充之外,还可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议,兼容性很强。



目前FP6606已经通过了USB IF协会的PD3.0认证,TID号为302。可应用于USB PD快充充电器、USB PD快充车充等产品中。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C1口输入输出切换保护开关,采用万代AOS AON7534,NMOS,耐压30V,两颗对向串联防止倒灌。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


AON7534资料信息。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C1口输入输出滤波固态电容,来自南通江海,规格为25V 100μF。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C1母座过孔焊接,橙色胶芯不露铜。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


金属外壳上印有电连技术股份有限公司的logo。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


上层小板左侧设有一颗南芯SC8815升降压转换器,中间设有两颗保护管以及移动电源主控单片机。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


对应背面设有电感和MOS管组成的升降压电路,两颗输出滤波固态电容,用于USB-A口输出,下方是两路降压电路,为单片机和数码管供电。



连接排针特写,三组均镀金抗氧化。



USB-A口电路电压转换同样采用南芯SC8815+英飞凌BSC0906NS方案。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


英飞凌BSC0906NS升降压开关管特写。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


另外两颗特写。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


2R2电感注塑加固。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


两颗丰宾固态电容,规格为25V 100μF,两颗并联,打胶固定,用于USB-A口输出滤波。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


两颗东芝TPCC8104 MOS管,PMOS,耐压30V,用于USB-A口输出保护。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


东芝TPCC8104 详细资料。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


A口的协议芯片也是采用天德钰FP6606。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-A母座过孔焊接,正负极加宽用于支持6A大电流充电。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


金属壳上有MI品牌logo,并贴有防尘胶带。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C2母座旁边设有保护管和降压电感。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


背面设有升降压电路。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


丝印9A2KI的电流检测放大器。



现代单片机A94B458,用于整机保护、温控、电量显示、协议识别等功能。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


一颗15μH降压电感。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


矽力杰 SY8301 同步整流降压转换器,用于将电池降压为单片机和电量显示供电,内部集成开关管,支持最高40V输入电压,输出电流1A。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C2口升降压电路采用南芯SC8815+万代AON7534方案。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


采用四颗万代AON7534作为升降压开关管,NMOS,耐压30V。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


AON7534资料信息。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


4R7升降压电感特写。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C2口输入输出切换保护管也是采用的万代AON7534。


拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826


USB-C2母座特写,过孔焊接,黑色胶芯不露铜。

拆解报告:ZMI紫米25000mAh 200W快充移动电源QB826



全部拆解完毕,来张全家福。

充电头网拆解总结

紫米20号移动电源采用ABS+PC材质塑料外壳,以降低整体重量。机身壳正背面喷刷银灰涂料,看上去很有金属质感。CD纹设计按键加上数显屏让其更有档次。配备的2C1A接口支持45W、65W、100W、120W等充电功率,双向快充加25000mAh大容量保证效率和续航,性能强悍而实用。三口输出遵循120W+65W+15W策略,满足小米10至尊纪念版、笔记本和小设备同时快充需求。

充电头网通过拆解发现,移动电源电池组由五颗三星21700电池串联组成,并套上塑料壳,塑料壳设有五个槽位,此外镂空处理,固定、绝缘和保护电芯,同时有避免积热。电路板上设有赛微CW1274和热敏电阻对电池进行保护。此外贴有多块导热垫帮助内部升降压电路导热均热,机身壳上贴有金属石墨薄膜散热片,降低局部温升,加快散热。

电路板分上下两层,采用排针连接,排针镀金抗氧化。三个接口采用三颗南芯SC8815升降压转换器独立进行电压转换。升降压开关管、电池保护管以及接口保护管来自英飞凌、万代和东芝,C1口和A口协议芯片均采用天德钰FP6606,C2口输入输出控制器采用现代单片机A94B458。最后三个接口输出功率也由现代单片机智能控制,芯海单片机用于数码管驱动。产品设计细节讲究,用料也相当扎实。
