拆解报告：MI小米18W QC3.0快充充电器MDY-10-ED

最近我们拿到了小米两款18W 单USB-A口快充充电器MDY-08-ES和MDY-10-ED，两款充电器虽然都是由江苏辰阳电子有限公司制造，但是前者主要面向国内市场，后者则面向的是海外市场。此前我们已经对MDY-08-ES进行了拆解，今天则和大家分享MDY-10-ED的拆解，看看小米这两款18W单USB-A口充电器的用料做工有何不同。

一、小米USB-A口18W充电器外观

小米这款充电器采用PC阻燃材质白色机身壳，机身表面进行亮面烤漆处理工艺，侧身各面之间弧面过渡，整体洁白光滑，使用时不硌手。

输入端配备的是固定式美规插脚。

输入端外壳印有小米logo，并且机身壳上用繁体中文和英文标注产品的参数信息

型号：MDY-10-ED

输入：100-240V~ 50/60Hz 0.5A

输出：5V/3A、9V/2A、12V/1.5A

江苏辰阳电子制造，产品已经通过了UL认证、高通QC3.0认证、墨西哥NOM认证、巴西NYCE认证和VI级能效认证。

充电器顶部中心位置配有USB-A接口，白色胶芯。

和苹果18W充电器的直观比较，两款充电器的横截面大小相当，小米这款充电器则要长一点。

充电器净重约为55g。

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持USB-DCP协议，以及QC2.0和QC3.0两个快充协议。

二、小米USB-A口18W充电器拆解

输出端外壳和主体机身壳之间采用超声波焊接，将其拆下，USB-A接口母座下面有白色塑料板支撑，母座同时还使用塑料壳包裹，防止异物进入充电器内部。

取出充电器，机身壳两侧设有固定凹槽，用于固定PCB板，输入端插脚和PCB板之间使用金属片接触式通电。

PCB板正面一览，变压器和接口母座之间有绝缘板进行隔离，并且变压器及周围的元器件均有打胶加固。

输入端一览，设有延时保险丝、NTC浪涌抑制电阻、PWM主控芯片供电电容和共模电感。

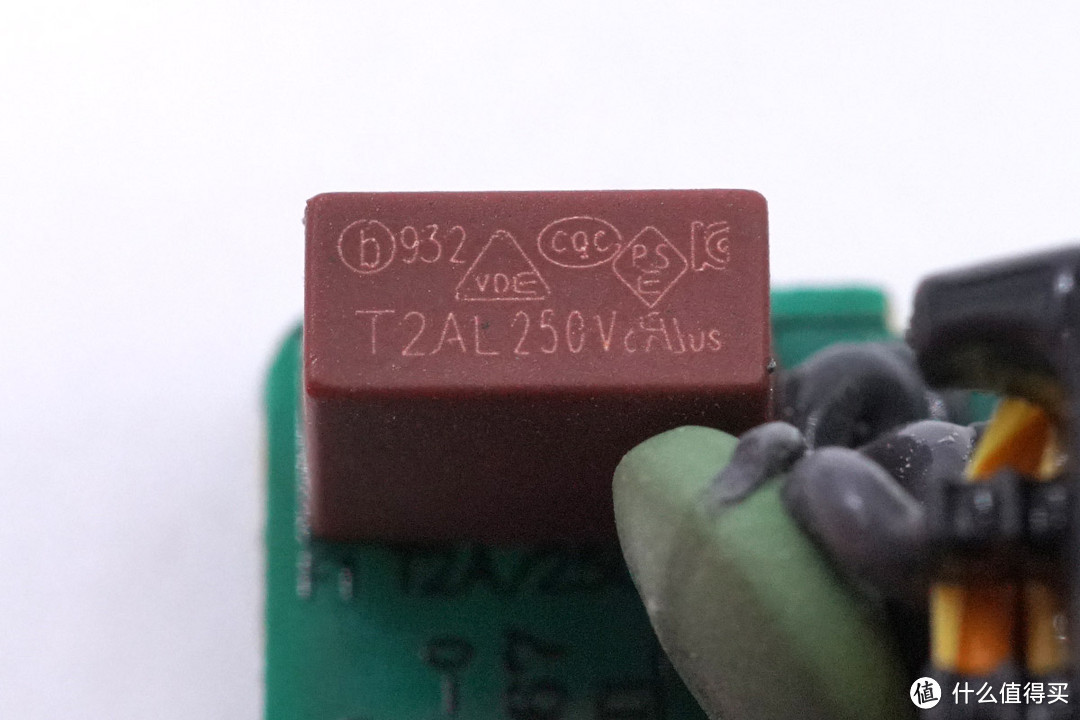

延时保险丝规格为2A 250V。

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

共模电感双线绕制，外套有热缩管，用于滤除EMI干扰。

共模电感使用黑色塑料支撑，并打胶固定。

PWM主控芯片供电电容特写，规格为50V 4.7μF，来自AiSHi艾华。

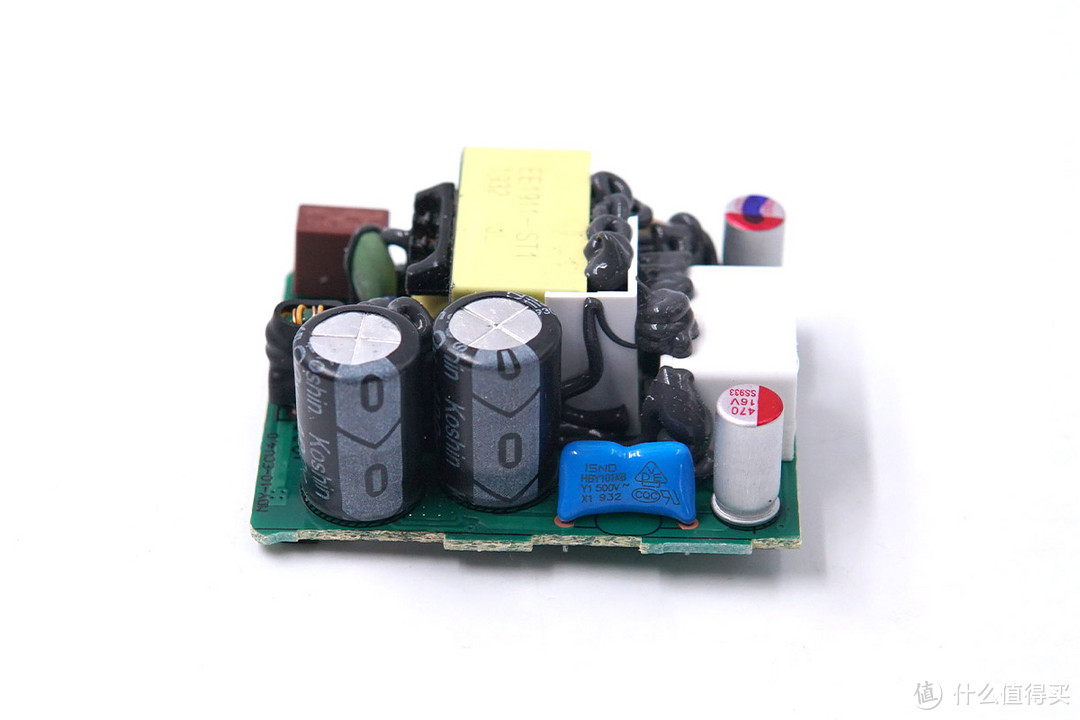

PCB板侧面一览，依次焊接有两颗初级滤波电解电容、Y电容和输出滤波固态电容。

两颗初级滤波电解电容均来自Koshin东佳电子。

并且规格均为400V 15μF，并联设计总计30μF。

输出抗干扰蓝色Y电容特写，来自ISND厦门华信安电子科技有限公司，其采用串联双重绝缘设计。

工字电感特写，夹在变压器和电解电容之间，外套有热缩管。

变压器放置于另一侧中间位置。

变压器使用绝缘胶带包裹，顶部喷码有信息。

输出端还有一颗输出滤波固态电容。

输出滤波固态电容特写，规格为16V 470μF，来自扬州升阳电子。

另一颗同样是扬州升阳电子的输出滤波固态电容，规格16V 470μF。

USB-A接口母座特写。

将白色塑料壳拆掉，接口母座的白色舌片和底部的塑料支撑板连体设计。

PCB板背面一览，初级次级之间镂空放置白色绝缘板。

丝印R2MF整流二极管，四颗组成桥式整流。

来自PI的主控芯片SC1548C，内置反激式控制器、初级开关管，以及次级测检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能。

次级同步整流MOS来自威兆半导体，型号VSO009N06MG，耐压60V。

威兆 VSO009N06MG 详细资料。

USB-A口的快充协议芯片，英集芯 IP2161，集成7种协议，快充支持广泛。

英集芯 IP2161 详细资料。

全部拆解完毕，来张全家福。

充电头网拆解总结

小米这款18W快充充电器MDY-10-ED机身设计简约，表面采用亮面烤漆工艺处理，整体洁白光滑。USB-A接口支持QC2.0和QC3.0快充协议，18W快充功率可以满足日常的充电需求。产品已经通过了UL认证、墨西哥NOM认证和巴西NYCE认证，主要面向海外用户群体。

充电头网通过拆解了解到，充电器内置PI高集成SC1548C芯片以及威兆同步整流MOS管，并选用英集芯的高通QC3.0认证芯片IP2161作为协议识别，保证输出兼容性。变压器及其周围的元器件打胶固定；初级次级之间有绝缘板进行隔离；输出采用固态电容滤波，纹波小；母座使用塑料壳包裹，增强保护性。
