【前言】:前面一共写了七篇关于新风的原创,当初也没想到会写这么多,所以标题显得有些乱,前几天麻烦小编把标题都编了号,这样找起来也方便一些。


正文开始了:


一、前置滤箱的制作

在新风连载3中

新风系统连载之三——新风机到底应该装在什么位置?自己安装要多少支出?关于新风系统,多的是你不知道的事!前言:自己挖的坑,含泪也要填完。距离第二篇新风连载已经过去一个多月了,因为并不急着住进新房,所以装修工期没那么紧张,新风的安装也有所延迟,本来这篇要下个月才写,但很多值友一再催促,我也只能做多少写多少了,在此感谢大家的期待,希望我没有让大家失望。———————————————————————————万法| 221 评论488 收藏1k查看详情

讲述了将来我的机器要放在这个位置:

新风系统连载之八——前置滤箱和异形风口的制作

安装后是这样婶儿的

由于位置有限,机器侧门无法打开,所以只能外挂前置滤箱和回风滤箱。由于位置有限,机器侧门无法打开,所以只能外挂前置滤箱和回风滤箱。

安装以后运行状态良好,室内PM2.5基本10以内

上图室外PM2.5是55,室内是3,湿度室外98%,室内76%,温度室外19,室内23,室内AQI是4.机器运行送风4档,回风1档。上图室外PM2.5是55,室内是3,湿度室外98%,室内76%,温度室外19,室内23,室内AQI是4.机器运行送风4档,回风1档。

用了一段时间发现有如下问题:

1、由于机器是吊顶水平安装设计,我竖直安装与原设计不符,导致噪音偏大。

2、室外新风进口不完美,影响了进风量。

3、前置滤箱配套的滤网3个月左右需要更换一次,价格100元左右,费用有些高。

针对以上问题开始改进,第一步换滤网。

小米空气净化器的滤网展开面积比原装的滤网至少大一倍,而且山寨版价格只有50多,那么就以小米滤网为基础自己做个前置滤箱。

根据需要的尺寸画图告诉卖家,卖家按图切割亚克力尺寸,收货后自己拼装

新风系统连载之八——前置滤箱和异形风口的制作

拼装过程很简单略去不表,主要注意以下几点:

箱体横截通风面积不能小于177平方厘米,此数据由机器出风口直径15厘米计算得到,图解:

蓝色部分是通风横截面积,如果小于177平方厘米会影响风量蓝色部分是通风横截面积,如果小于177平方厘米会影响风量

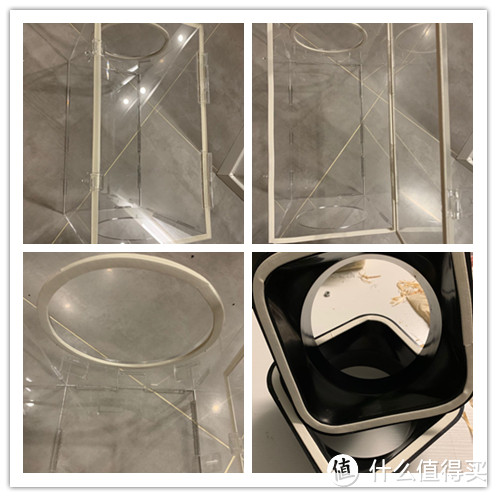

为了防止漏风需要将滤芯和箱体接触面、法兰、盖子四周贴上密封条

新风系统连载之八——前置滤箱和异形风口的制作

箱体上部做好滤芯定位,由于安装的时候看不到这个位置,如果没有定位容易错位漏风。

这三个就是限位卡,更换滤芯的时候只要推到底就可以完全密封这三个就是限位卡,更换滤芯的时候只要推到底就可以完全密封

找个木条自己咔嚓一个支撑杆,中间嵌入螺丝帽,找个梅花头螺丝装上去,做好亚克力底座,底部支撑搞定:

松开底部螺丝装入滤芯,拧紧螺丝滤芯会顶住上部的密封条松开底部螺丝装入滤芯,拧紧螺丝滤芯会顶住上部的密封条

可以看到密封条被压实,滤芯没有偏移。实际安装后是看不到这里的,所以限位卡非常重要。可以看到密封条被压实,滤芯没有偏移。实际安装后是看不到这里的,所以限位卡非常重要。

到此前置滤箱做完,开始测试山寨小米滤网效果

把造梦者移动检测和移动电源放入滤芯内,装入机器运行把造梦者移动检测和移动电源放入滤芯内,装入机器运行

运行14分钟,PM2.5最低值是6,截图中是8,山寨过滤效果完美,耐用性有待进一步观察运行14分钟,PM2.5最低值是6,截图中是8,山寨过滤效果完美,耐用性有待进一步观察

完工的样子

完全可视化完全可视化

这就完了吗?当然还没有,正式使用的时候表面包裹一层水刺无纺布当做初滤,可以过滤一下柳絮和蚊虫,脏了就扔。

最后就是这个样子了,最后就是这个样子了,

小结

前置滤箱成本100元左右,优点如下:

1、山寨小米滤芯过滤面积增加了2倍以上,增加了通风量,增加了耐用性,减少了更换频率。

2、山寨小米滤芯价格50多一个,费用降低了一半左右。

3、自制前置滤箱可以根据实际需要的尺寸制作,适合位置紧张的用户。

前置滤网式滤箱并不是最完美的方案,以后有空还要继续折腾前置静电滤箱。


二、异形风口改造

还是第三篇连载中有这样一张图片

新风系统连载之八——前置滤箱和异形风口的制作

新风系统连载之八——前置滤箱和异形风口的制作

很多人安装的时候都会遇到承重墙不能开两个大孔,或者两个孔距离太小开孔后容易空气短路,这种开孔方式大家可以借鉴一下。

方孔尺寸是4*45厘米,没有破坏承重墙,只是打掉了表面粉刷的水泥,出风截面积是180平方厘米,大于机器177平方厘米出风口,没有风量损耗。

仍然是自己制图、下单,收到亚克力板:

新风系统连载之八——前置滤箱和异形风口的制作

粘贴完成

新风系统连载之八——前置滤箱和异形风口的制作

取一段160PVC管装入箱体,安装完毕以后这样

新风系统连载之八——前置滤箱和异形风口的制作


异形口的改造改变了出风口形状,改变了以往开孔方式,风量基本无变化。


结尾:

这就完了?没有这么简单,前面提出的三个问题现在解决了两个,下一篇我们解决第一个问题,让大家感受一下私人定制新风机,开启你新风世界的新大门!

欢迎点赞收藏加关注,下篇一起玩定制新风机!
