拆解报告：ONN 12W充电电器

ONN是北美数码配件品牌，旗下产品包括充电器、无线充、数据线、蓝牙耳机等。最近，充电头网就拿到了一款ONN的USB充电器，该产品具有体积小巧、便于携带的特点，同时还可支持最大12W的输出功率，可以为iPhone、iPad等设备充电，充电速度可媲美苹果12W原装充电器。值得一提的是，这款充电器还获得了苹果官方的MFi认证。

也正因如此，这款充电器在美国市场的销量很不错，成为了大部分苹果用户的备用配件。下面小编将为大家带来的便是ONN这款12W充电器的拆解报告，一起来看一下产品的内部结构。

一、ONN 12W充电器外观

ONN这款12W充电器为小方块外观，纯白色外壳设计。

充电器的体积与一元硬币对比，显得非常小巧。正面印有产品品牌ONN。靠近输出接口的位置设有一颗LED指示灯，在通电的情况下会亮蓝色。

与苹果原装12W充电器对比，ONN 12W充电器的体积看起来要小很多。

充电器底部插脚为可折叠设计，方别携带。

USB-A单口输出，内部采用白色胶芯。

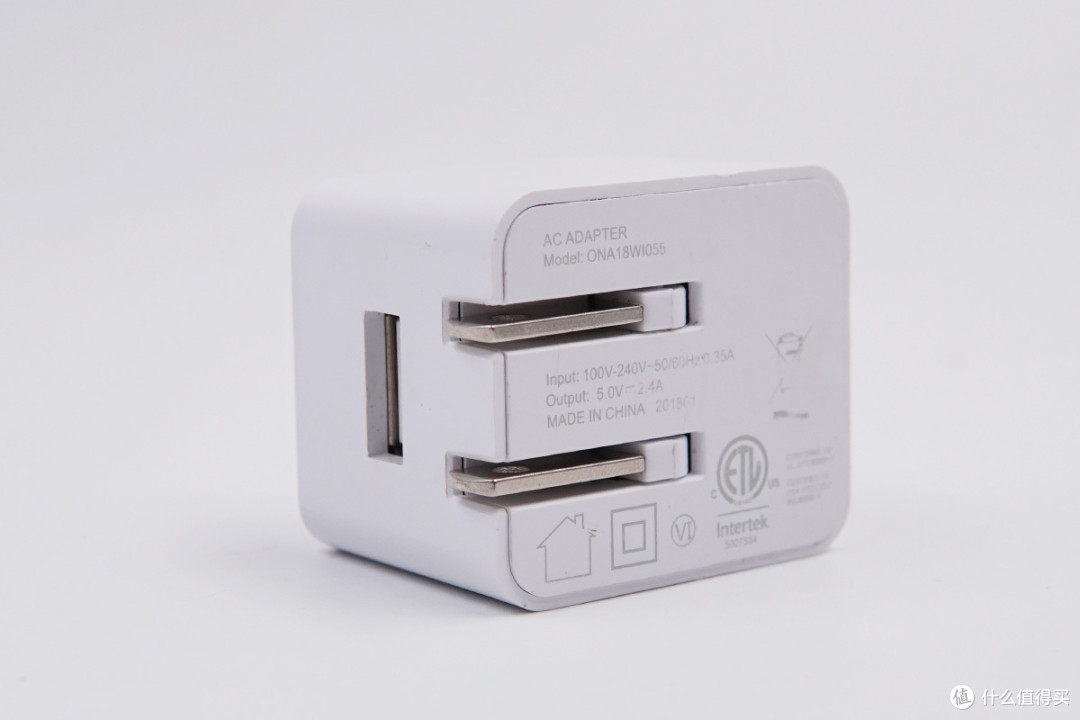

充电器底部为产品参数信息，型号：ONA18WI055；输入：100-240V~50/60Hz 0.35A；输出：5V/2.4A，已经通过了VI级能效认证和ETL认证。

这款充电器的净重约为38g。

使用ChargerLAB POWER-Z KT001检测这款充电器的输出协议，显示支持APPLE 2.4A充电协议。

二、ONN 12W充电器拆解

从充电器的AC插脚侧打开外壳，可见充电器内部采用的是两块PCB板的结构，外壳内侧对应的位置均有卡槽固定PCB板，插脚和PCB板之间采用弹片接触。

取出内部PCB模块，上下两块PCB板之间采用黑色塑料绝缘套包裹。

上面看到的是次级部分，设有一个USB-A输出接口，旁边是LED指示灯，两侧各有一颗输出滤波固态电容。并有一颗蓝色Y电容连接次级PCB板和初级PCB板，用于输出抗干扰。

两颗输出滤波电容规格均为820μF 6.3V。

Y电容特写。

另一款PCB板为初级部分，上面的贴片元件非常精简，输入端是一颗整流桥，右边是一颗PWM主控芯片。

输入端整流桥。

初级PWM主控芯片采用芯茂微电子的LP3788C，这是一款高性能隔离型适配器和充电器的控制芯片。通过原边侧的电流和电压检测实现恒流和恒压功能，内置环路稳定性补偿，可以省略TL431和光电耦合器。

芯茂微LP3788C采用SOP7封装，内部集成了多种重启的保护功能，包括VCC过压/欠压保护，FB电阻开短路保护，输出短路保护，输出电压过压保护和过温保护等。

从侧面看，可以见到内部的变压器和输入滤波电容。次级侧Y电容的一端焊接在初级侧的PCB上，并套上了绝缘套管。

其他侧面都是塑料绝缘板，将次级部分与下面的初级部分完全隔离开。

继续将变压器的的正、负极从次级PCB板上取下，并将两块PCB板分离开来，内部可见变压器、初级滤波电解电容、保险丝以及色环电感。

次级PCB板背面也非常简洁，只有一颗同步整流芯片。

次级同步整流芯片，型号LP3615C，同样来自深圳市芯茂微电子有限公司。芯茂微LP3615C是一款高性能的副边同步整流芯片，集成同步整流MOS，适用于隔离型的同步整流应用，尤其适用于充电器中对高效率的需求场合。其采用专利的原边开通判定和副边断续预判定技术，可以有效的避免因激磁振荡引起的驱动芯片误动作。
