3DeVOK MQ 3D扫描+盈普3D打印，让脊柱侧弯矫正不再‘千人一模’

脊柱侧弯：被忽视的“隐形杀手”

脊柱侧弯是一种常见的脊柱畸形问题，尤其在青少年群体中发病率较高。平均每20个中国孩子就有1个脊柱侧弯患者——国家卫健委2023年筛查数据揭示了当下严峻现实。而传统的矫形模具制作通常依赖石膏翻模与人力加工，不仅费时费力，而且难以实现精准贴合患者体型，影响矫正效果与穿戴舒适度。

中山陈星海中西医结合医院是全国⾸家粤港共建的三级甲等中西医结合医院，作为区域内骨病康复的重点单位，其3D打印医疗中心已经为病人提供个性化精准医疗服务。

 挑战：传统方式限制矫形效率与适配度

- 采集过程耗时：石膏翻模耗时长，流程繁琐，病人配合度低；

- 模型调整困难：一旦模具修正过，就无法还原原始形态，不利于复查与精细调整；

- 贴合度不高：因手工误差，模具与实际体型存在偏差，影响矫正效果与患者舒适度。

 破局：3D数字化重塑矫形未来

3DeVOK MQ 三维扫描仪与盈普三维 P360 激光烧结 3D打印系统，形成一整套3D扫描-3D设计-3D打印数字化矫形模具制作流程。

1.非接触式3D扫描——快速采集患者体型数据

由3DeVOK供应的MQ手持式三维扫描仪，配备红外散斑光源，通过IEC 60825（激光安全）& IEC 62471（光生物安全）双重国际认证，支持无光安全、非接触式扫描为病人提供友好的数据获取过程。

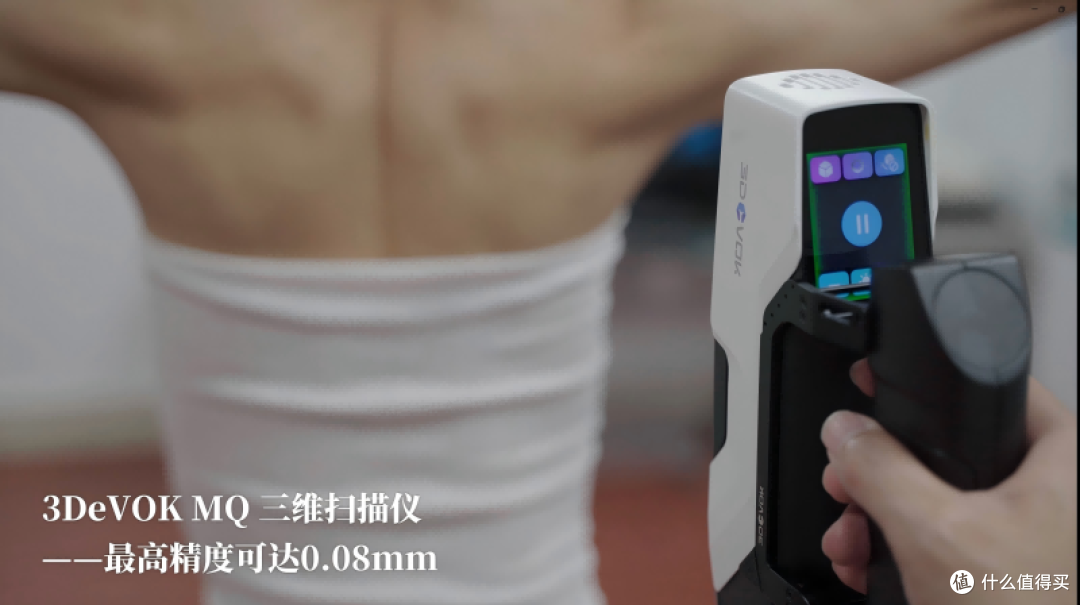

中山陈星海医院人员使用3DeVOK MQ非接触式三维扫描仪扫描患者

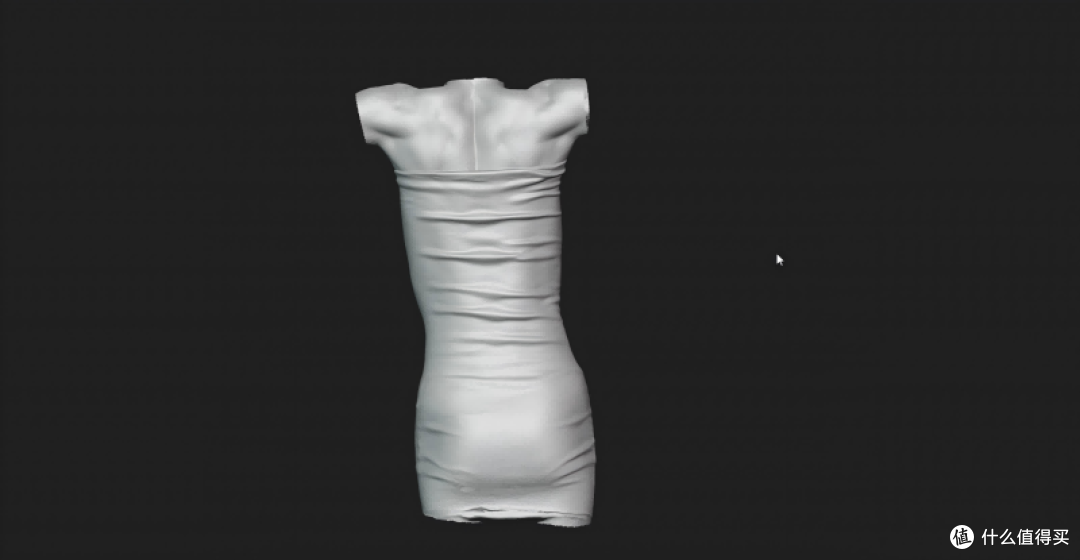

通过3DeVOK MQ三维扫描仪获取的患者躯干三维模型

通过3DeVOK MQ 非接触式三维扫描仪，医生可在 1 分钟内快速完成患者躯干的 360° 建模，避免接触带来的不适与压迫感，尤其适用于青少年患者。该设备支持无线操作，无需缆线束缚，扫描过程更灵活、更安全，便于医生在临床环境中自由调整角度与站位；同时支持无光扫描，大幅提升患者舒适度，避免强光刺激。扫描精度高达 0.08mm，完美契合脊柱矫形模具的精细建模需求，拥有超大扫描面幅 1100×1100mm，拼接流畅，易学易用，助力医生高效采集患者体表数据。

2. 数字建模设计——实现精准矫形规划

基于扫描获得的体型数据，技术人员在数字平台上设计贴合人体的矫形方案，基于脊柱力学，对模型进行结构优化，再利用X光复合矫形位置，确保精确校准到每一处脊椎，实现精准适配与医学控制力的结合。

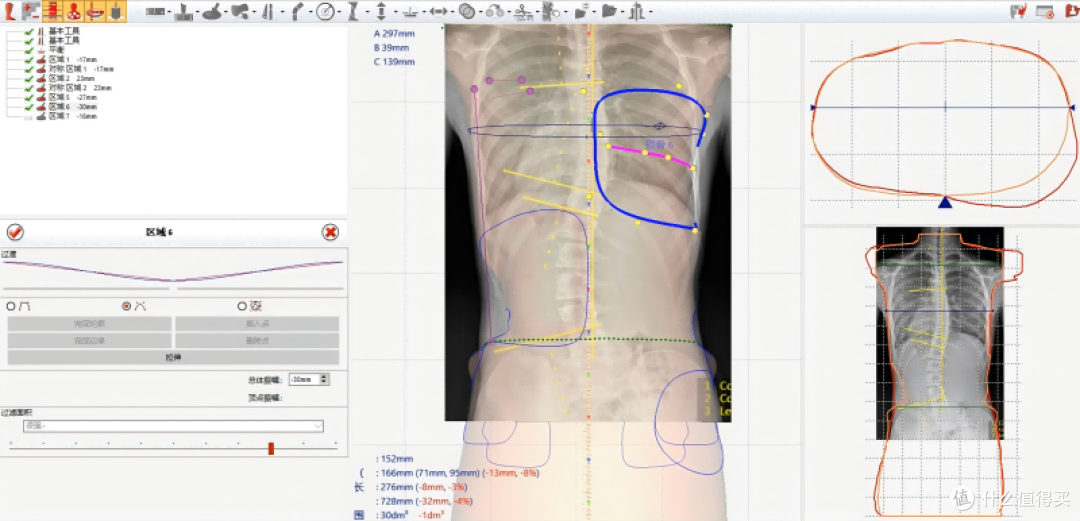

医院技术人员在软件平台上精准定位脊柱侧弯矫形位置

3. 盈普三维SLS 3D打印——定制模具快速成型

在完成矫形模型设计后，医院采用盈普SLS选择性激光烧结成型技术进行矫形模具的实体打印，打印材料选用的是盈普自研的Precimid1190医疗级尼龙粉末材料，兼具高强度与一定柔性，特别适合用于贴合躯干轮廓的矫形支具。

与传统打印方式相比，SLS技术具备无需支撑结构、成型精度高、复杂几何轻松实现等优势，使得整个模具打印成型一体化，精准还原数字模型。

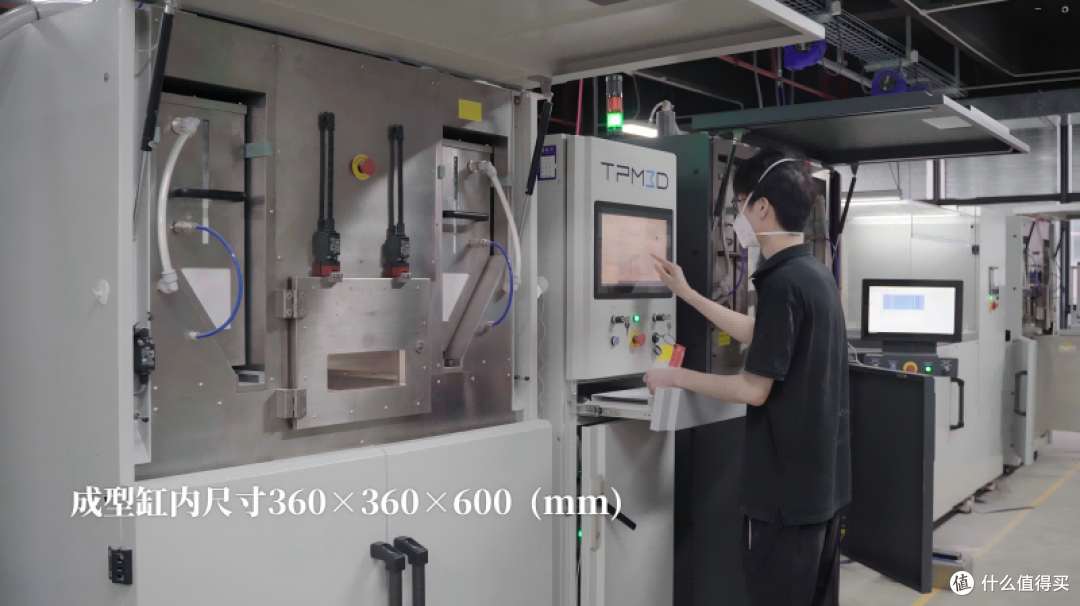

工作人员正在操作盈普SLS 3D打印机进行矫形模具的打印

4. 穿戴测试与动态调整

打印完成后，通过试穿测试进行必要的微调，确保模具与患者身体动态高度匹配，实现“动态适配”的矫形目标。

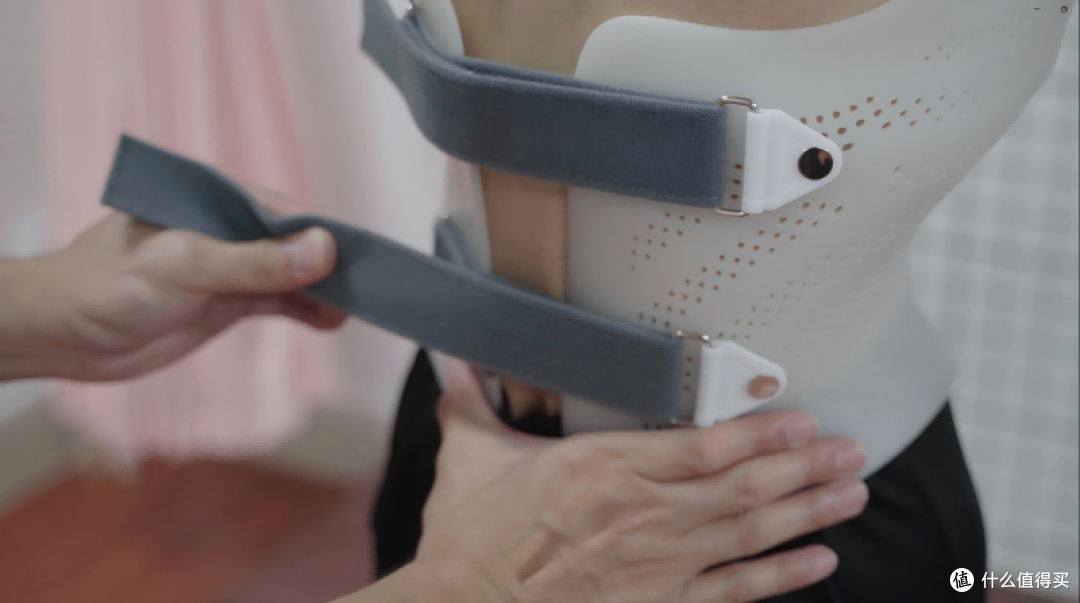

打印后的模具完美贴合患者身躯

数字化矫形新时代，正在发生

随着3D扫描与打印技术在医疗康复领域的深入应用，脊柱侧弯的个性化治疗正逐步摆脱传统方式的局限。中山陈星海中西医结合医院的实践证明，“精准、快速、舒适”的脊柱矫形解决方案已逐步走向现实，为更多患者带来可持续的康复保障。
